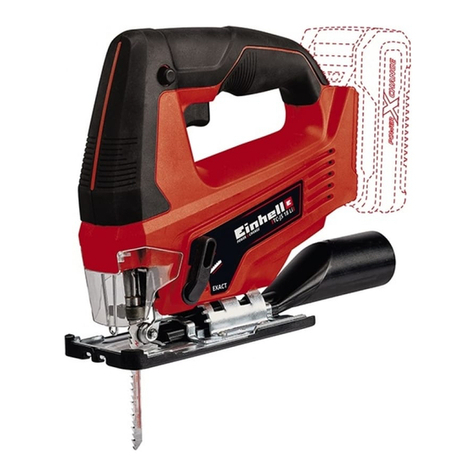

EINHELL TC-JS 18 Li User manual

TC-JS 18 Li
Art.-Nr.: 43.212.09 I.-Nr.: 11018
9
DOriginalbetriebsanleitung
Akku-Stichsäge
GB Original operating instructions
Cordless Jigsaw
FInstructions d’origine
Scie sauteuse sans fil
IIstruzioni per l’uso originali
Seghetto alternativo a batteria
DK/ Original betjeningsvejledning
NAkku-stiksav
SOriginal-bruksanvisning
Batteridriven sticksåg
CZ Originální návod k obsluze
Akumulátorová přímočará pila
SK Originálny návod na obsluhu
Akumulátorová priamočiara píla
NL Originele handleiding
Accu-decoupeerzaag
EManual de instrucciones original
Sierra de vaivén de batería
FIN Alkuperäiskäyttöohje
Akkukäyttöinen pistosaha
SLO Originalna navodila za uporabo
Akumulatorska žaga luknjarica
HEredeti használati utasítás
Akkus-Szúrófűrész
GR Πρωτότυπες Οδηγίες χρήσης
Σέγα χεριού με μπαταρία
Anl_TC_JS_18_Li_SPK9.indb 1Anl_TC_JS_18_Li_SPK9.indb 1 07.08.2019 10:03:0707.08.2019 10:03:07

- 2 -
1
1a
11
9
7 8
4
2 3
2
15
12
11 9
1
5
6
14
12
Anl_TC_JS_18_Li_SPK9.indb 2Anl_TC_JS_18_Li_SPK9.indb 2 07.08.2019 10:03:3007.08.2019 10:03:30

- 3 -
3 4
5 6
7 8
1. 1.
13 13 b
10
9
11
2. 2.
4
5
14
d
c
a
Anl_TC_JS_18_Li_SPK9.indb 3Anl_TC_JS_18_Li_SPK9.indb 3 07.08.2019 10:03:3107.08.2019 10:03:31

- 4 -
10
11
A
12
2
9
e
d
3
BCD
7
Anl_TC_JS_18_Li_SPK9.indb 4Anl_TC_JS_18_Li_SPK9.indb 4 07.08.2019 10:03:3307.08.2019 10:03:33

D
- 5 -
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät
Anl_TC_JS_18_Li_SPK9.indb 5Anl_TC_JS_18_Li_SPK9.indb 5 07.08.2019 10:03:3407.08.2019 10:03:34

D
- 6 -
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Anl_TC_JS_18_Li_SPK9.indb 6Anl_TC_JS_18_Li_SPK9.indb 6 07.08.2019 10:03:3507.08.2019 10:03:35

D
- 7 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1,2,3)
1. Handgriff
2. Sperrtaste für Ein-/Ausschalter
3. Ein-/Ausschalter
4. Adapter für Spanabsaugung
5. Verstellbarer Sägeschuh
6. Abnehmbarer Überzug
7. Umschalter für Pendelhub
8. Gradskala für Sägeschuh
9. Führungsrolle
10. Sägeblatt
11. Sägeblattaufnahme
12. Schutzabdeckung
13. Feststellschrauben für Sägeschuh
14. Splitterschutz
15. Innensechskantschlüssel
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Akku-Stichsäge
• Adapter für Spanabsaugung
• Splitterschutz
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Die Stichsäge ist zum Sägen von Holz, Metallen,
Buntmetallen und Kunststoffen unter Verwendung
des entsprechenden Sägeblatts bestimmt.
Das Gerät darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausge-
hende Verwendung ist nicht bestimmungsgemäß.
Für daraus hervorgerufene Schäden oder Verlet-
zungen aller Art haftet der Benutzer/Bediener und
nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
Anl_TC_JS_18_Li_SPK9.indb 7Anl_TC_JS_18_Li_SPK9.indb 7 07.08.2019 10:03:3507.08.2019 10:03:35

D
- 8 -
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Spannungsversorgung Motor:..................18 Vd.c.
Hubzahl:.........................................0 - 2.700 min-1
Hubhöhe:.................................................. 20 mm
Sägeblattbreite .................................. 0,8-1,6 mm
Schnitttiefe Holz:....................................... 70 mm
Schnitttiefe Kunststoff: .............................. 10 mm
Schnitttiefe Eisen/Aluminium:...................... 8 mm
Gehrungschnitt: ............ bis 45° (links und rechts)
Gewicht:......................................................1,6 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 62841 ermittelt.
Schalldruckpegel LpA........................... 79,5 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ..................... 90,5 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
Sägen von Spanplatte
Schwingungsemissionswert ah= 7,843 m/s2
Unsicherheit K = 1,5 m/s2
Sägen von Metallblech
Schwingungsemissionswert ah= 8,932 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Warnung!
Ziehen Sie immer den Akku heraus, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Schutzabdeckung (Bild 2/Pos. 12)
• Die Schutzabdeckung (12) schützt vor ver-
sehentlichem Berühren des Sägeblattes (10)
und lässt dennoch den Blick auf den Schnitt-
bereich zu.
• Die Schutzabdeckung (12) muss beim Aus-
führen von Schnitten immer montiert und
herunter geklappt sein.
Anl_TC_JS_18_Li_SPK9.indb 8Anl_TC_JS_18_Li_SPK9.indb 8 07.08.2019 10:03:3507.08.2019 10:03:35

D
- 9 -
• Die Schutzabdeckung (12) kann wie in Ab-
bildung 2 dargestellt nach oben geklappt
werden.
5.2 Sägeblattwechsel (Bild 3/Pos. 10)
Warnung!
Ziehen Sie den Akku heraus, bevor Sie ein
Sägeblatt einsetzen oder austauschen.
• Sie können Sägeblätter ohne Benutzung
weiterer Werkzeuge einsetzen oder austau-
schen.
• Stellen Sie den Umschalter für Pendelhub (7)
auf Position A (siehe Bild 11).
• Die Zähne des Sägeblattes sind sehr scharf.
• Schutzabdeckung (12) entnehmen
• Die Aufnahme für Sägeblatt (11) drücken und
das Sägeblatt (10) bis zum Anschlag in die
Sägeblattaufnahme (11) führen (Bild 3). Die
Sägeblattzahnung muss nach vorne zeigen.
• Die Aufnahme für das Sägeblatt (11) wieder
zurück gleiten lassen. Das Sägeblatt (10)
muss in der Führungsrolle (9) sitzen.
• Überprüfen ob das Sägeblatt (10) fest in der
Aufnahme sitzt.
• Das Entfernen des Sägeblattes erfolgt in um-
gekehrter Reihenfolge.
5.3 Überzug entfernen (Bild 4+5/ Pos. 6)
Der verstellbare Sägeschuh (5) ist mit einem
abnehmbaren Überzug (6) ausgestattet, um emp-
findliche Oberflächen zu schonen.
Zum Entfernen des Überzugs (6), drücken Sie die
beiden Ecken nach außen und ziehen den Über-
zug nach unten weg (Bild 4).
Schieben Sie den Überzug (6) nun nach vorne
(Bild 5).
Die Montage des Überzugs erfolgt in umgekehr-
ter Reihenfolge.
5.4 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 7)
• Schrauben für Sägeschuh (13) auf der Unter-
seite des verstellbaren Sägeschuhs (5) mit
dem Innensechskanntschlüssel (15) lockern
(Bild 7).
• Den Sägeschuh (5) leicht nach hinten ziehen.
Der Sägeschuh kann nun bis zu 45° nach
links oder rechts geneigt werden.
• Wird der Sägeschuh (5) wieder nach vorne
geschoben, so funktioniert dies jeweils nur
in den bei 0°, 15°, 30° und 45° befindlichen
Raststellungen, welche an der Gradskala für
Sägeschuh (8) markiert sind (Bild 1). Säge-
schuh in entsprechende Position bringen und
Schraube für Sägeschuh (13) anziehen.
• Der Sägeschuh (5) kann jedoch auch ohne
weiteres auf ein anderes Winkelmaß einge-
stellt werden. Sägeschuh (5) hierzu nach
hinten ziehen, gewünschten Winkel einstellen
und Schraube für Sägeschuh (13) wieder
anziehen.
5.5 Adapter für Spanabsaugung
(Bild 6/Pos. 4)
• Schließen Sie Ihre Stichsäge mit dem Adap-
ter für Spanabsaugung (4) an einen Staub-
sauger an. Sie erreichen damit eine optimale
Staubabsaugung vom Werkstück. Die Vortei-
le: Sie schonen sowohl das Gerät als auch
Ihre eigene Gesundheit. Ihr Arbeitsbereich
bleibt außerdem sauberer und sicherer.
• Bei der Arbeit entstehender Staub kann ge-
fährlich sein. Bitte beachten Sie hierzu die
Sicherheitshinweise.
• Setzen Sie den Adapter (4) wie in Abbildung
6 dargestellt ein. Der Adapter (4) muss hörbar
einrasten, so dass er fest im Sägeschuh (5)
sitzt. Bei Gehrungsschnitten kann der Adap-
ter für Spanabsaugung (4) nicht verwendet
werden.
• Stecken Sie den Saugschlauch ihres Staub-
saugers auf die Öffnung des Adapters (4).
Achten Sie auf luftdichte Verbindung der
Geräte.
5.6 Splitterschutz (Bild 7 / Pos. 14)
Der Splitterschutz sorgt dafür, daß das zu bear-
beitende Material während des Sägens nicht ab-
splittert oder ausbricht. Setzen Sie ihn von unten
in den Sägeschuh, wie in Bild 7 gezeigt, ein.
Hinweis! Der Splitterschutz kann nur bei 0°
Schnitten verwenden werden und muß bei Geh-
rungsschnitten bis 45° entfernt werden!
Anl_TC_JS_18_Li_SPK9.indb 9Anl_TC_JS_18_Li_SPK9.indb 9 07.08.2019 10:03:3507.08.2019 10:03:35

D
- 10 -
5.7 Laden des LI-Akku-Packs (Abb. 8-9)
1. Akku-Pack (d) aus dem Handgriffheraus
ziehen, dabei die Rasttaste (c) nach unten
drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhan-
denen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (e) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.
Unter Punkt 10 (Anzeige Ladegerät) finden Sie
eine Tabelle mit den Bedeutungen der LED Anzei-
ge am Ladegerät.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist.
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
• das Ladegerät und Ladeadapter
• und den Akku-Pack
an unseren Kundendienst zu senden.
5.8 Akku-Kapazitätsanzeige (Abb. 8/Pos. b)
Drücken Sie auf den Schalter für Akku-
Kapazitätsanzeige (a). Die Akku-Kapazitätsan-
zeige (b) signalisiert ihnen den Ladezustand des
Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(’s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und ge-
laden werden!
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 10/Pos. 3)
Einschalten:
Sperrtaste (2) und Ein/Ausschalter (3) drücken.
Mit dem Ein-/Ausschalter (3) können Sie die Hub-
zahl stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Hubzahl.
Ausschalten:
Sperrtaste (2) und Ein/Ausschalter (3) loslassen.
6.2 Einstellung Pendelhub (Bild 11/Pos. 7)
• Am Umschalter für Pendelhub (7) kann die
stärke der Pendelbewegung des Sägeblattes
(10) beim Hub eingestellt werden.
• Sie können Schnittgeschwindigkeit, Schnitt-
leistung und Schnittbild an das zu bearbeiten-
de Werkstück anpassen.
Stellen Sie den Umschalter für Pendelhub (7) auf
eine der folgenden Positionen:
Position A = Keine Pendelung
Material: Gummi, Keramik, Aluminium, Stahl
Anmerkung: Für feine und saubere Schnittkan-
ten, dünne Materailien (z.B. Bleche) und harte
Materalien.
Position B = Kleine Pendelung
Material: Kunststoff, Holz, Aluminium
Anmerkung: Für harte Materalien
Position C = Mittlere Pendelung
Material: Holz
Position D = Große Pendelung
Material: Holz
Anmerkung: Für weiche Materalien und Sägen
in Faserrichtung
Die beste Kombination von Drehzahl- und Pen-
delhubeinstellung ist vom zu bearbeitenden Ma-
terial abhängig.Wir empfehlen die ideale Einstel-
lung stets anhand eines Probeschnittes an einem
Abfallstück zu ermitteln.
Anl_TC_JS_18_Li_SPK9.indb 10Anl_TC_JS_18_Li_SPK9.indb 10 07.08.2019 10:03:3507.08.2019 10:03:35

D
- 11 -
6.3 Ausführen von Schnitten
Vorsicht!
• Stellen Sie sicher, dass der Ein-/Ausschalter
(3) nicht eingedrückt ist.Verbinden Sie erst
dann den Akku mit dem Gerät.
• Schalten Sie die Stichsäge nur mit eingesetz-
tem Sägeblatt ein.
• Verwenden Sie nur einwandfreie Sägeblätter.
Wechseln Sie stumpfe, verbogene oder rissi-
ge Sägeblätter sofort aus.
• Platzieren Sie den Sägefuß flach auf dem zu
bearbeitendem Werkstück. Schalten Sie die
Stichsäge ein.
• Lassen Sie das Sägeblatt anlaufen, bis es die
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt-
linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
• Beim Sägen von Metall sollte die Schnittlinie
mit einem geeigneten Kühlmittel bestrichen
werden.
6.4 Aussägen von Bereichen (Bild 12)
Bohren Sie mit einer Bohrmaschine innerhalb
des auszusägenden Bereiches ein 10 mm großes
Loch. Führen Sie das Sägeblatt in dieses Loch
ein und beginnen Sie, den gewünschten Bereich
auszusägen.
6.5 Gehrungsschnitt
• Winkel am Sägeschuh entsprechend einstel-
len (siehe Punkt 5.4)
• Hinweise in Punkt 6.3 beachten.
• Schnitt ausführen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Akku heraus.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Anl_TC_JS_18_Li_SPK9.indb 11Anl_TC_JS_18_Li_SPK9.indb 11 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 12 -
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoffund ist somit wieder
verwendbar oder kann dem Rohstoffkreislauf
zurückgeführt werden. Das Gerät und dessen Zu-
behör bestehen aus verschiedenen Materialien,
wie z.B. Metall und Kunststoffe. Defekte Geräte
gehören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an ei-
nem dunklen, trockenen und frostfreiem sowie für
Kinder unzugänglichem Ort. Die optimale Lager-
temperatur liegt zwischen 5 und 30 ˚C. Bewahren
Sie das Elektrowerkzeug in der Originalverpa-
ckung auf.
Anl_TC_JS_18_Li_SPK9.indb 12Anl_TC_JS_18_Li_SPK9.indb 12 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 13 -
10. Anzeige Ladegerät
Anzeigestatus Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten finden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung um-
geschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät.Trennen Sie das Lade-
gerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befindet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
Anl_TC_JS_18_Li_SPK9.indb 13Anl_TC_JS_18_Li_SPK9.indb 13 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 14 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TC_JS_18_Li_SPK9.indb 14Anl_TC_JS_18_Li_SPK9.indb 14 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 15 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Führungsrollen, Akku, Splitterschutz
Verbrauchsmaterial/ Verbrauchsteile* Sägeblätter
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TC_JS_18_Li_SPK9.indb 15Anl_TC_JS_18_Li_SPK9.indb 15 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 16 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-
nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_JS_18_Li_SPK9.indb 16Anl_TC_JS_18_Li_SPK9.indb 16 07.08.2019 10:03:3607.08.2019 10:03:36

D
- 17 -
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: [email protected] · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Anl_TC_JS_18_Li_SPK9.indb 17Anl_TC_JS_18_Li_SPK9.indb 17 07.08.2019 10:03:3707.08.2019 10:03:37

GB
- 18 -
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Charger indicator
Anl_TC_JS_18_Li_SPK9.indb 18Anl_TC_JS_18_Li_SPK9.indb 18 07.08.2019 10:03:3707.08.2019 10:03:37

GB
- 19 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Anl_TC_JS_18_Li_SPK9.indb 19Anl_TC_JS_18_Li_SPK9.indb 19 07.08.2019 10:03:3707.08.2019 10:03:37

GB
- 20 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1,2,3)
1. Handle
2. Locking button for On/Offswitch
3. On/Offswitch
4. Adapter for dust extraction system
5. Adjustable soleplate
6. Removable cover
7. Selector switch for pendulum action
8. Graduated scale for soleplate
9. Guide roller
10. Blade
11. Blade holder
12. Safety guard
13. Locking screws for soleplate
14. Splinter guard
15. Hexagon key
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!

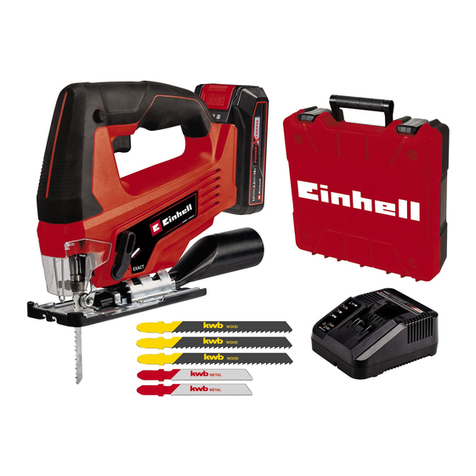

• Cordless jigsaw
• Adapter for dust extraction system
• Splinter guard
• Original operating instructions
• Safety information
3. Proper use
The jigsaw is designed for sawing wood, metals,
non-ferrous metals and plastics using the approp-
riate saw blade.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TC_JS_18_Li_SPK9.indb 20Anl_TC_JS_18_Li_SPK9.indb 20 07.08.2019 10:03:3807.08.2019 10:03:38
