El-Björn EBL Boj 230/20 User manual

Manual
EBL Boj 230/20
EBL NödBoj 230/20

2
SÄKERHET
SE
OBS! Vid byte av kupa eller service av
EBL Boj/NödBoj 230/20 skall
spänningen brytas!
BESKRIVNING
El-Björns egenutvecklade LED belysning
EBL Boj/NödBoj 230/20 är en rundstrålande
bländfri arbetsplatsbelysning med extremt lång
livslängd >30 000h. L70.
I händelse av spänningsbortfall kommer den
inbyggda batteribackupen aktivera nödljus-
funktionen i NödBojen. 3 x 1h alt. 3h beroende
på utförande.
EBL Boj/NödBoj 230/20 är utrustad med
infällbar kombikrok vilket ger olika val av
upphängningsmöjligheter och fungerar även som
kabelavlastning vid slingbelysning. I botten på
armaturen nns 3st M8-bussningar för fastsätt-
ning på olika typer av stativ.
ANVÄNDNINGSOMRÅDE
El-Björns hela belysningssortiment är utformat
för att passa i de esta förekommande miljöer
för tillfällig belysning.
EBL Boj/NödBoj 230/20 är godkänd för
användning i torra/fuktiga utrymmen och får
placeras på brännbart underlag.
Alla Boj är utrustade med El-Björns beprövade
kupa för bästa rundstrålande bländfria
allmänljus. Kupan/Armaturen skyddas på bästa
sätt från smuts med El-Björns ventilerade
skyddspåse.
Armaturens gummifot fungerar som stöt-
upptagare vid fall och som mycket bra friktion
vid placering på lutande plan. Den blå färgen på
gummifoten symboliserar 230V.
Som tillval nns El-Björns anpassade spännband
som fungerar både som exibel upphängning och
bärhandtag.
Armaturen är avsedd för omgivnings-
temperatur -25°C - +45°C. Högre temperatur
kan förkorta produktens livslängd.
www.elbjorn.com
www.elbjorn.com
Vid eventuellt byte av LED och elektronik
skall detta ske i EPA miljö (ESD-säkert område
skyddat från statisk elektricitet).

SE
TEKNISK DATA
Boj 230/20 NödBoj 230/20
Effekt: 23W 24W
Spänning: 230VAC (Symboliseras av blå gummifot) 230VAC (Symboliseras av blå gummifot)
Livslängd: >30 000h. L70 >30 000h. L70
Ljuskälla: Bridgelux Bridgelux
Batteri: - NiMH 2200mAh
Färgtemperatur: 5000 K 5000 K
Ljusöde ljuskälla: 2250 lm 2250 lm
Ljusöde armatur: 2030 lm 2030 lm
Ljusöde nödljus: - 340 lm
Ljuskvalitet: Rundstrålande, bländfritt Rundstrålande, bländfritt
Kapslingsklass: IP 54 (IP44 med CEE) IP 54 (IP44 med CEE)
Omgivningstemp.: -25°C - +45°C -25°C - +45°C
Vikt: 2,0 kg 2,2 kg
Storlek LxBxH: 190x190x260mm 190x190x260mm
Godkännande: CE CE
EG-försäkran om överensstämmelse se www.elbjorn.com

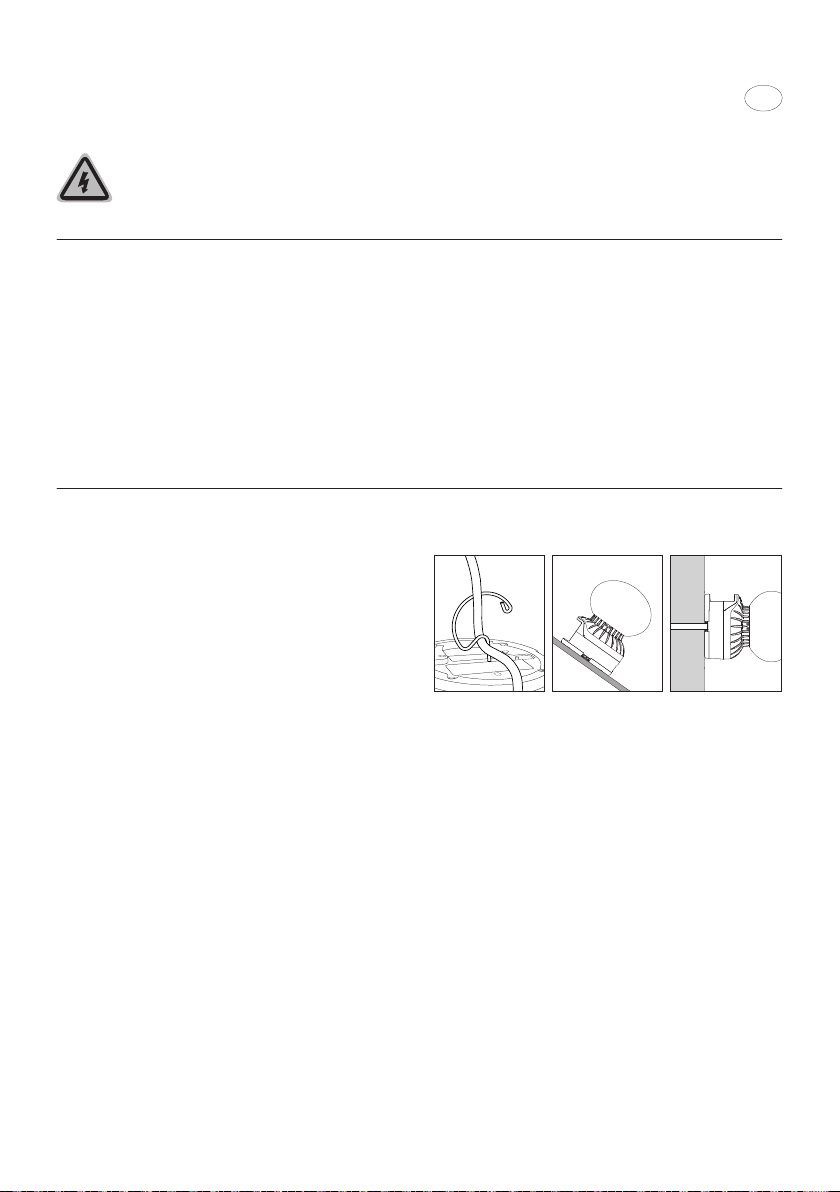

INSTALLATION
Kupan/Armaturen skyddas på bästa sätt från
smuts av El-Björns ventilerande skyddspåse.
EBL Boj/NödBoj 230/20 kan levereras med
olika typer av stickpropp för anslutning.
Den infällbara kombikroken ger olika val av
upphängningsmöjligheter eller som kabel-
avlastning vid slingbelysning. De tre M8
bussningarna i botten på armaturen är till för
fastsättning på olika stativ.
Som tillval nns El-Björns anpassade spännband
som fungerar både som exibel upphängning och
bärhandtag.
Sammankoppling till kedjebelysning sker via
uttagen som nns på armaturen.
3
SERVICE
EBL Boj/NödBoj 230/20 kräver normalt inget
underhåll. Regelbunden rengöring utvändigt och
byte av skyddspåse sker vid behov.
Vid eventuell service och underhåll
av EBL Boj/NödBoj 230/20 skall
spänningen vara bruten.
Kupan byts vid behov. Lossa skruvarna på
armaturens hals några varv, därefter skruvas
kupan loss och byts mot ny kupa - dra åt
skruvarna. Använd alltid El-Björns originalkupa
för bästa funktion. Kupan/Armaturen skyddas
på bästa sätt från smuts med ny El-Björn
skyddspåse.
OBS! Vid byte av kupa undvik kontakt med LED
enheten då statisk elektricitet kan skada LED och
elektronik.
Vid eventuellt byte av LED och elektronik skall
detta ske i EPA miljö (ESD-säkert område
skyddat från statisk elektricitet).
För att garantin skall gälla måste denna typ av
service utföras av El-Björn godkänd personal,
alternativt skickas produkten till El-Björn.

SKROTNING
EBL Boj/NödBoj 230/20 ska inlämnas till
återvinningsstation i enighet med statliga eller
lokala förordningar.
GARANTI
Standardavtalet NL09 gäller för El-Björn AB:s
leveranser och produkter. Enligt dessa
bestämmelser ansvarar El-Björn AB för fel
som visar sig inom ett år från leveransen.
För fackmän som registrerar sig enligt nedan,
gäller NL 09 också, dock med följande ändring:
El-Björn AB ansvarar för fel som visar sig
inom tre år från leveransen, gäller endast för
produkter som registreras på hemsidan.
För att få detta förlängda skydd måste Du
registrera Dig inom 14 dagar från det att
Du har köpt produkterna.
I övrigt gäller NL 09:s bestämmelser.
EBL Boj/NödBoj 230/20 upptas i Sverige av
regler gällande El-Kretsen. Plast, elektronik och
batteri separeras och sorteras var för sig.
Nickelmetallhydridbatterier är miljöanpassade.
De är helt fria från tillsats av tungmetallerna
kvicksilver, kadmium och bly.
0,5s 0,5s 0,5s 0,5s
0,5s 0,5s
OK
TEST
1.
2.
>3sek.
BATTERITEST
Ett fullt uppladdat batteri håller lampan lysande
i 3 x 1h alt. 3h beroende på utförande.
Batterifunktionen skall provas regelbundet.
Armaturens TEST-knapp är utrustad med grön
LED-diod som lyser när laddningen pågår.
FUNKTION TESTKNAPP
Spänningsatt armatur 230V
Ett tryck på TEST knappen mindre än 3s testar
armaturens nödljusfunktion. Armaturen återgår
till normaldrift efter ca 3s. Vid tryck på TEST
knappen mer än 3s startar batteritestfunktionen
(se avsnitt batteritest).
Ej spänningsatt armatur
Ett tryck på TEST knappen mindre än 3s
fungerar som ON/OFF knapp för batteridrift.
Vid ex. nedmontering kan armaturen släckas
för att spara batteri. Alternativt användas som
batteridriven belysning med reducerat ljusöde.
Ett tryck på TEST knappen mer än 3s startar
batteritestfunktionen (se avsnitt batteritest)

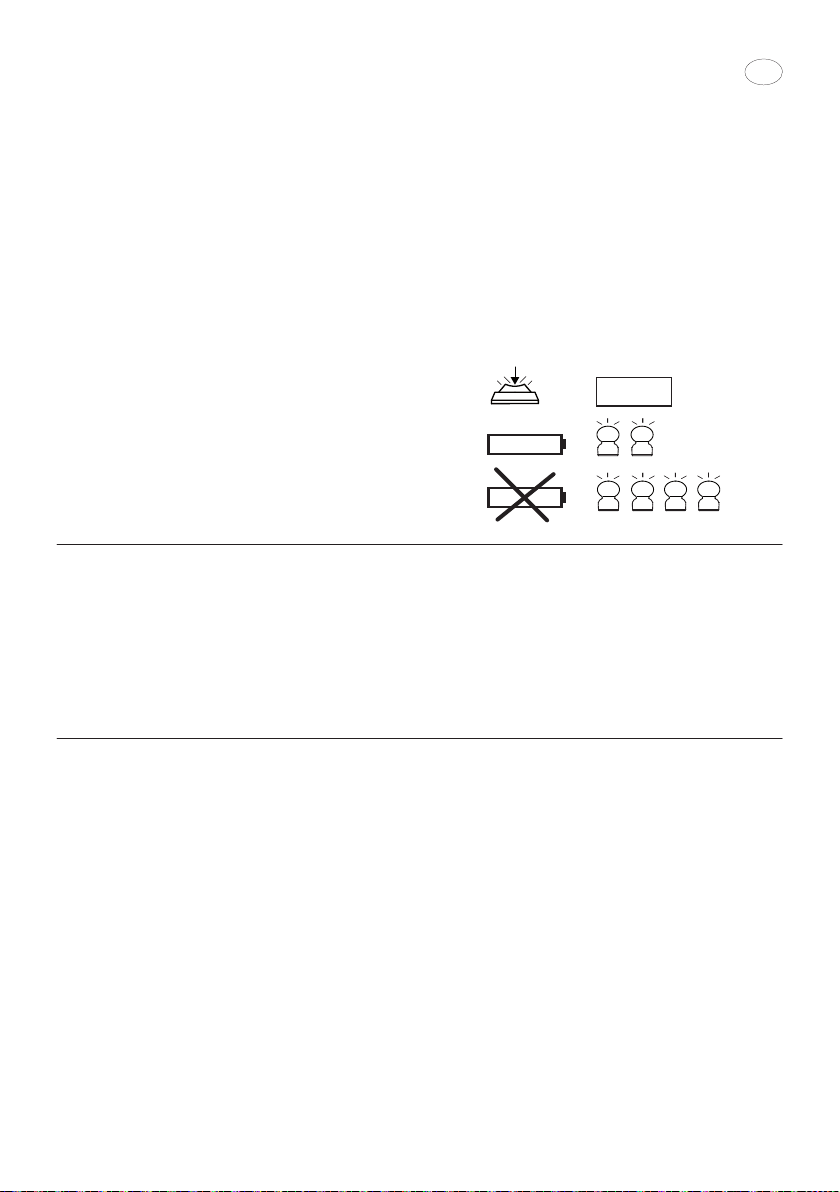

BATTERITEST
1. Batteriet OK : 2st 0,5s blinkningar.
2. Batteriet bör bytas: 4st 0,5s blinkningar.
SE
4

SIKKERHET
NO
BESKRIVELSE
El-Björns egenutviklede LED-belysning
EBL Boj/NödBoj 230/20 er en rundstrålende,
blendingsfri arbeidsplassbelysning med ekstremt
lang levetid > 30 000 t. L70.
Ved strømbrudd kommer den innebygde
batteribackupen til å aktivere nødlysfunksjonen i
NödBojen. 3 x 1 t eller 3 t avhengig av utførelse.
EBL Boj/NödBoj 230/20 er utstyrt med
innfellbar kombikrok, noe som gir ulike
opphengsmuligheter eller som kabelavlastning
ved sløyfebelysning.
De tre M8-bøssingene i bunnen på armaturen er
beregnet på festing på ulike stativer.
BRUKSOMRÅDE
Hele El-Björns belysningssortiment er utformet
for å passe i de este vanlige miljøer for
midlertidig belysning.
EBL Boj/NödBoj 230/20 er godkjent for bruk i
tørre/fuktige rom og kan plasseres på brennbart
underlag.
Alle Boj-produkter er utstyrt med El-Björns
velprøvde kuppel for beste rundstrålende,
blendingsfrie allmennlys. Kuppelen/armaturen
beskyttes på beste måte mot smuss med
El-Björns ventilerte beskyttelsespose.
Armaturens gummifot fungerer som støt-
beskyttelse ved fall og som svært god friksjon
ved plassering på hellende underlag. Den blå
fargen på gummifoten symboliserer 230 V.
Som tilvalg nnes El-Björns tilpassede spennbånd
som fungerer som både eksibelt oppheng og
bærehåndtak.
Armaturen er beregnet på omgivelsestemperatur
-25 °C – +45 °C. Høyere temperatur kan forkorte
produktets levetid.
www.elbjorn.com
www.elbjorn.com
Ved eventuelt bytte av LED og elektronikk skal
dette skje i EPA-miljø (ESD-sikkert område
beskyttet mot statisk elektrisitet).
OBS! Ved bytte av kuppel eller service
på EBL Boj/NödBoj 230/20 skal
spenningen brytes!
5

NO
TEKNISKE DATA
Boj 230/20 NödBoj 230/20
Effekt: 23 W 24 W
Spenning: 230 VAC (symboliseres av blå gummifot) 230 VAC (symboliseres av blå gummifot)
Levetid: > 30 000 t. L70 > 30 000 t. L70
Lyskilde: Bridgelux Bridgelux
Batteri: - NiMH 2200 mAh
Fargetemperatur: 5000 K 5000 K
Lysstrøm lyskilde: 2250 lm 2250 lm
Lysstrøm armatur: 2030 lm 2030 lm
Lysstrøm nødlys: - 340 lm
Lyskvalitet: Rundstrålende, blendingsfritt Rundstrålende, blendingsfritt
Kapslingsklasse: IP 54 (IP 44 med CEE) IP 54 (IP 44 med CEE)
Omgivelsestemp.: -25 °C – +45 °C -25 °C – +45 °C
Vekt: 2,0 kg 2,2 kg
Størrelse LxBxH: 190x190x260 mm 190x190x260 mm
Godkjenning: CE CE
EU-samsvarserklæring, se www.elbjorn.com

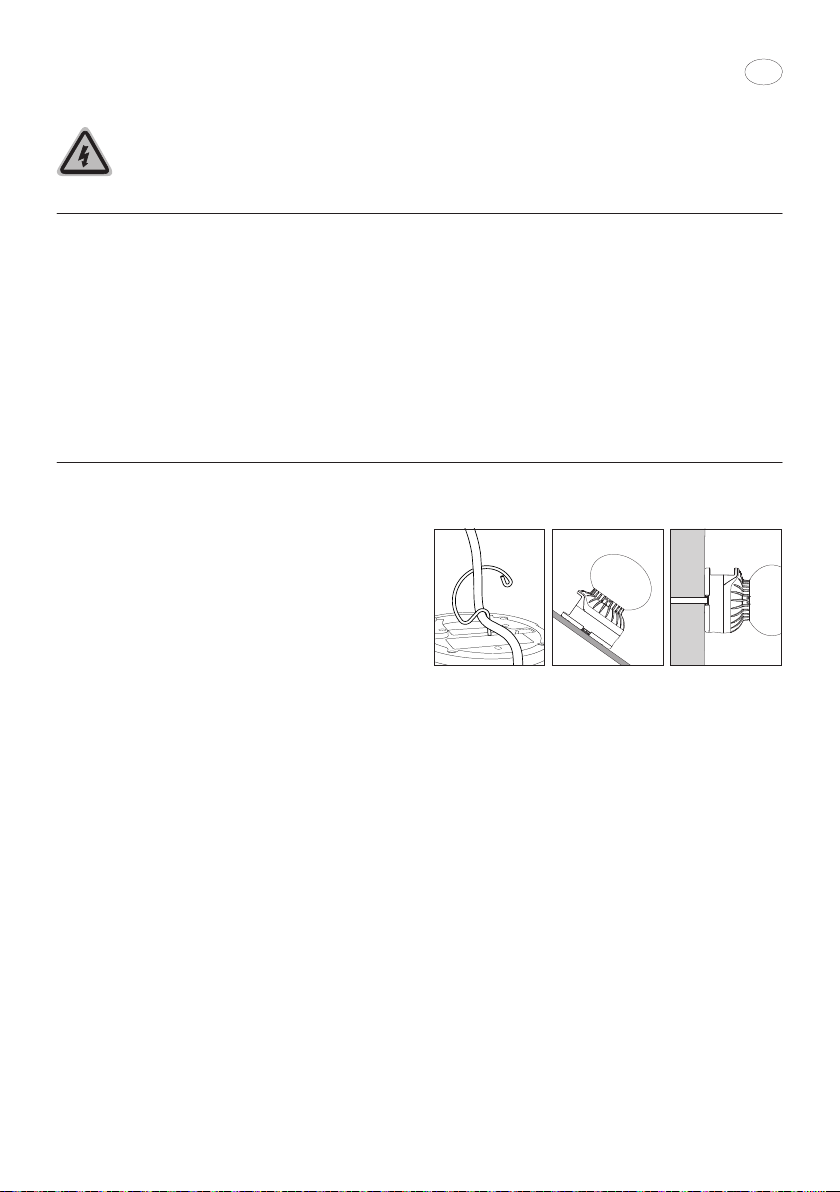

INSTALLASJON
Kuppelen/armaturen beskyttes på beste
måte mot smuss med El-Björns ventilerte
beskyttelsespose.
EBL Boj/NödBoj 230/20 kan leveres med
avisolert kabel eller med støpsel.
Den innfellbare kombikroken gir ulike opphengs-
muligheter eller kan brukes som kabelavlastning
ved sløyfebelysning. De tre M8-bøssingene i
bunnen på armaturen er beregnet på festing på
ulike stativer.
Som tilvalg nnes El-Björns tilpassede spennbånd
som fungerer som både eksibelt oppheng og
bærehåndtak.
Sammenkobling til kjedebelysning skjer via
uttakene som nnes på armaturen.
6
SERVICE
EBL Boj/NödBoj 230/20 krever normalt ikke
noe vedlikehold. Regelmessig rengjøring utvendig
og bytte av beskyttelsespose skjer ved behov.
Ved eventuell service og vedlikehold
av EBL Boj/NödBoj 230/20 skal
spenningen være brutt.
Kuppelen byttes ved behov. Løsne skruene på
armaturens hals noen omdreininger. Skru deretter
løs kuppelen og erstatt den med en ny kuppel.
Trekk til skruene igjen. Bruk alltid El-Björns
originalkuppel for beste funksjon.
Kuppelen/armaturen beskyttes på beste måte
mot smuss med El-Björns beskyttelsespose.
OBS! Ved bytte av kuppel unngå kontakt med
LED-enheten ettersom statisk elektrisitet kan skade
LED og elektronikk.
Ved eventuelt bytte av LED og elektronikk skal
dette skje i EPA-miljø (ESD-sikkert område
beskyttet mot statisk elektrisitet).
For at garantien skal gjelde må denne typen
service utføres av personale som er godkjent av
El-Björn. Produktet kan også sendes til El-Björn.

KASSERING
EBL Boj/NödBoj 230/20 skal leveres til
gjenvinningsstasjon i samsvar med statlige eller
lokale forskrifter.
GARANTI
Standardavtalen NL 09 gjelder for
El-Björn ABs leveranser og produkter.
Ifølge disse bestemmelsene har El-Björn AB
ansvar for feil som oppstår innen ett år fra
leveransen. For fagpersoner som registrerer seg
som beskrevet nedenfor, gjelder også NL 09,
men med følgende endring.
El-Björn AB har ansvar for feil som oppstår
innen tre år fra leveransen. Dette gjelder bare
for produkter som registreres på hjemmesiden.
For å få denne forlengede beskyttelsen må du
registrere deg innen 14 dager fra du kjøpte
produktene.
For øvrig gjelder NL 09s bestemmelser.
I Sverge omfattes EBL Boj/NödBoj 230/20
av regler som gjelder for El-Kretsen. Plast,
elektronikk og batteri atskilles og sorteres
hver for seg. Nikkelmetallhydridbatterier er
miljøtilpassede. De er helt frie for tilsetninger av
tungmetallene kvikksølv, kadmium eller bly.
0,5s 0,5s 0,5s 0,5s
0,5s 0,5s
OK
TEST
1.
2.
> 3 sek.
BATTERITEST
Et fullt oppladet batteri holder lampen
lysende i 3 x 1 t eller 3 t avhengig av utførelse.
Batterifunksjonen må testes regelmessig.
Armaturens TEST-knapp har en grønn
LED-diode som lyser når ladingen pågår.
FUNKSJON TESTKNAPP
Spenningssatt armatur 230 V
Et trykk på TEST-knappen i mindre enn 3 sek
tester armaturens nødlysfunksjon. Armaturen
går tilbake til normaldrift etter ca. 3 sek. Ved
trykk på TEST-knappen i mer enn 3 sek starter
batteritestfunksjonen (se avsnittet om batteritest).
Ikke spenningssatt armatur
Et trykk på TEST-knappen i mindre enn 3 sek
fungerer som ON/OFF-knapp for batteridrift.
Ved f.eks. nedmontering kan armaturen slås av
for å spare batteriet. Alternativt brukes som
batteridrevet belysning med redusert lysstrøm.
Et trykk på TEST-knappen i mer enn 3 sek starter
batteritestfunksjonen (se avsnittet om batteritest).
BATTERITEST
1. Batteriet OK: To blink på 0,5 sek.
2. Batteriet bør skiftes: Fire blink på 0,5 sek.
NO
7

8
TURVALLISUUS
FI
HUOM! Virta on katkaistava ennen
EBL Boj/NödBoj 230/20 -valaisimen
kuvun vaihtoa tai valaisimen huoltoa!
KUVAUS
El-Björnin kehittämä LED-valaisin EBL Boj/
NödBoj 230/20 on ympärisäteilevä,
häikäisemätön työmaavalaisin, jonka käyttöikä
on erittäin pitkä > 30 000 h. L70.
Virtakatkoksissa sisäinen akkuvarmennus aktivoi
NödBoj-valaisimen hätävalotoiminnon. 3 x 1 h
tai 3 h mallista riippuen.
EBL Boj/NödBoj 230/20 on varustettu
sisäänkääntyvällä monitoimikoukulla, joka
mahdollistaa erilaiset kiinnitystavat ja toimii
vedonpoistajana silmukkakytkennöissä.
Valaisimen pohjassa olevat kolme
M8-kierreholkkia on tarkoitettu kiinnitykseen
erilaisiin jalustoihin.
KÄYTTÖKOHTEET
El-Björnin valaisinvalikoima on suunniteltu
tilapäiseen valaistukseen yleisimpiin
ympäristöihin.
EBL Boj/NödBoj 230/20 on hyväksytty
käytettäväksi kuivissa ja kosteissa tiloissa ja
se voidaan sijoittaa syttyvälle alustalle.
Kaikki Boj-valaisimet on varustettu El-Björnin
korkealaatuisella kuvulla, joka takaa parhaan
ympärisäteilevän, häikäisemättömän yleisvalon.
Paras tapa suojata kupu/valaisin lialta on käyttää
El-Björnin ilmastoitua suojapussia.
Valaisimen kumijalka vaimentaa myös iskuja,
jos valaisin putoaa, sekä antaa erittäin hyvän
kitkan, kun valaisin sijoitetaan kaltevalle alustalle.
Kumijalan sininen väri tarkoittaa 230 V:tä.
Lisävarusteena saatavia El-Björnin mukautettuja
kiristyshihnoja voidaan käyttää sekä joustavaan
kiinnitykseen että kantokahvana.
Valaisin on tarkoitettu lämpötiloihin
-25 °C – +45 °C. Korkeammat lämpötilat
voivat lyhentää tuotteen käyttöikää.
www.elbjorn.com
www.elbjorn.com
Jos LED ja elektroniikka joudutaan vaihtamaan,
se on tehtävä EPA-ympäristössä (staattiselta
sähköltä suojattu ESD-turvallinen alue).

FI
TEKNISET TIEDOT
Boj 230/20 NödBoj 230/20
Teho: 23 W 24 W
Jännite: 230 VAC (sininen kumijalka) 230 VAC (sininen kumijalka)
Käyttöikä: > 30 000 h. L70 > 30 000 h. L70
Valonlähde: Bridgelux Bridgelux
Akku: - NiMH 2200 mAh
Värilämpötila: 5000 K 5000 K
Valonlähteen valovirta: 2250 lm 2250 lm
Valaisimen valovirta: 2030 lm 2030 lm
Hätävalon valovirta: - 340 lm
Valon laatu: Ympärisäteilevä, häikäisemätön Ympärisäteilevä, häikäisemätön
Suojausluokka: IP 54 (IP 44 CEE:llä) IP 54 (IP 44 CEE:llä)
Ympäristön lämpötila: -25 °C – +45 °C -25 °C – +45 °C
Paino: 2,0 kg 2,2 kg
Mitat PxLxK: 190x190x260 mm 190x190x260 mm
Hyväksyntä: CE CE
EY-vaatimustenmukaisuusvakuutus, ks. www.elbjorn.com
ASENNUS
Paras tapa suojata kupu/valaisin lialta on käyttää
El-Björnin ilmastoitua suojapussia.
EBL Boj/NödBoj 230/20 voidaan toimittaa
erityyppisillä liitäntäpistokkeilla.
Sisäänkääntyvä monitoimikoukku mahdollistaa
erilaiset kiinnitystavat ja toimii vedonpoistajana
silmukkakytkennöissä. Valaisimen pohjassa olevat
kolme M8-kierreholkkia on tarkoitettu kiinnityk-
seen erilaisiin jalustoihin.
Lisävarusteena saatavia El-Björnin mukautettuja
kiristyshihnoja voidaan käyttää sekä joustavaan
kiinnitykseen että kantokahvana.
Valaisin voidaan yhdistää ketjuvalaistukseen siinä
olevien pistorasioiden kautta.
9
HUOLTO
EBL Boj/NödBoj 230/20 ei yleensä vaadi huol-
toa. Ulkopinnat voidaan puhdistaa säännöllisesti
ja suojapussi vaihtaa tarvittaessa.
Virta on katkaistava EBL Boj/
NödBoj 110/20:n mahdollisten
huolto-ja kunnossapitotöiden ajaksi.
Kupu vaihdetaan tarvittaessa. Avaa valaisimen
kaulassa olevia ruuveja muutama kierros, kierrä
sen jälkeen kupu irti ja vaihda tilalle uusi kupu.
Kiristä ruuvit. Käytä aina El-Björnin alkuperäistä
kupua varmistaaksesi, että valaisin toimii
mahdollisimman hyvin. Paras tapa suojata kupu/
valaisin lialta on käyttää El-Björnin uutta suoja-
pussia.
HUOM! Vältä koskemasta LED-yksikköön kupua
vaihdettaessa, sillä staattinen sähkö voi vahingoittaa LEDiä
ja elektroniikkaa.
Jos LED ja elektroniikka joudutaan vaihtamaan,
se on tehtävä EPA-ympäristössä (staattiselta sähköltä
suojattu ESD-turvallinen alue).
Takuun voimassa olo edellyttää, että tällaisen
huollon tekee El-Björnin hyväksymä henkilöstö,
vaihtoehtoisesti on tuote toimitettava El-Björnin
huollettavaksi.

ROMUTUS
EBL Boj/NödBoj 230/20 on toimitettava
kierrätyskeskukseen kansallisten tai paikallisten
määräysten mukaisesti.
TAKUU
Vakiosopimus NL 09 on voimassa El-Björn AB:n
toimituksille ja tuotteille. Näiden määräysten
mukaisesti El-Björn AB vastaa vuoden sisällä
toimituksesta ilmenneistä vioista.
NL 09 -sopimusehdot ovat voimassa myös alla
olevan mukaisesti rekisteröityneille ammattilaisille
seuraavin poikkeuksin.
El-Björn AB vastaa kolmen vuoden sisällä
toimituksesta ilmenneistä vioista. Tämä koskee
ainoastaan kotisivulla rekisteröityjä tuotteita.
Tämän pidennetyn turvan saamiseksi sinun on
rekisteröidyttävä 14 päivän kuluessa tuotteiden
ostamisesta.
Muilta osin ovat voimassa NL 09:n määräykset.
Ruotsissa EBL Boj/NödBoj 230/20 -valaisinta
koskevat El-Kretsenin säännöt. Muovi, elektroniikka
ja akut/paristot on eroteltava ja lajiteltava erikseen.
Nikkelimetallihybridiakut ovat ympäristöystäväl-
lisiä. Niihin ei ole lisätty lainkaan raskasmetalleja
(elohopeaa, kadmiumia tai lyijyä).
0,5s 0,5s 0,5s 0,5s
0,5s 0,5s
OK
TEST
1.
2.
> 3 s
AKKUTESTI
Täyteen ladattu akku pitää valaisimen
toiminnassa 3 x 1 h tai 3 h mallista riippuen.
Akkutoiminto on testattava säännöllisesti.
Valaisimen TEST-painikkeessa on vihreä
LED-diodi, joka palaa latauksen aikana.
TESTIPAINIKKEEN TOIMINTA
Valaisimen virta kytkettynä 230 V
Valaisimen hätävalotoiminto testataan
painamalla TEST-painiketta alle 3 sekuntia.
Valaisin palaa normaalitoimintaan noin
3 sekunnin kuluttua. TEST-painikkeen
painaminen yli 3 sekuntia käynnistää akun
testaustoiminnon (ks. luku Akkutesti).
Valaisimessa ei virtaa
TEST-painikkeen painaminen alle 3 sekuntia
toimii akkukäytön ON/OFF-painikkeena.
Esimerkiksi purkamisen yhteydessä valaisin
voidaan sammuttaa akun säästämiseksi.
Vaihtoehtoisesti sitä voidaan käyttää akkukäyttöi-
senä valaisimena alennetulla valonvoimakkuudella.
TEST-painikkeen painaminen yli 3 sekuntia
käynnistää akun testaustoiminnon
(ks. luku Akkutesti).
AKKUTESTI
1. Akku OK: Kaksi 0,5 s välkähdystä.
2. Akku on vaihdettava: Neljä 0,5 s välkähdystä.
FI
10

11
SAFETY
EN
NOTE! Always disconnect the power
supply before replacing the lamp head or
servicing the EBL Boj/NödBoj 230/20.
DESCRIPTION
The EBL Boj/NödBoj 230/20 is an LED lamp
designed by El-Björn that provides non-dazzling
workplace lighting and has an extremely long
lifespan of > 30,000 h. L70.
In the event of power failure the built-in back-up
battery in NödBoj provides emergency lighting.
3 x 1 hour or 3 hours depending on version.
The EBL Boj/NödBoj 230/20 has a fold-away
multipurpose hook that allows it to be suspended
in various ways or can provide cable strain relief
when used in daisy chain lighting. The three
M8 bushings on the base of the xture allow
connection to different types of stand.
APPLICATION AREA
All El-Björn lighting products are compatible
with most environments where temporary
lighting is required.
The EBL Boj/NödBoj 230/20 is approved for
use in dry or damp areas and can be placed on
ammable surfaces.
All Boj products have El-Björn’s proven lamp
head for optimal all-round, non-dazzling ambient
lighting. El-Björn’s ventilated protective bag is the
best way to protect the lamp head or light tting
from dirt.
The rubber lamp base also protects it from
impact if it is dropped, and provides good
friction on sloping surfaces. The blue colour
of the rubber base indicates that the product
operates on 230V.
A cable strap is available as an optional accessory.
It can be used as a carrying handle or as a exible
suspension system.
The lamp is designed for use in a temperature
range of -25°C to +45°C. Higher temperatures
can shorten the life of the product.
www.elbjorn.com
www.elbjorn.com
Replacement of the LED and electronics must
always be done in an EPA area (ESD-protected
area free of static electricity).

EN
TECHNICAL DATA
Boj 230/20 NödBoj 230/20
Power output: 23 W 24 W
Voltage: 230 VAC 230 VAC
(Indicated by blue rubber base) (Indicated by blue rubber base)
Lifespan: > 30,000 hours. L70 > 30,000 hours. L70
Light source: Bridgelux Bridgelux
Battery: - NiMH 2200 mAh
Colour temperature: 5000 K 5000 K
Luminous ux, light source: 2250 lm 2250 lm
Luminous ux, light tting: 2030 lm 2030 lm
Luminous ux, emergency light: - 340 lm
Light quality: All-round, non-dazzling All-round, non-dazzling
IP rating: IP 54 (IP 44 with CEE) IP 54 (IP 44 with CEE)
Ambient temp.: -25°C – +45°C -25°C – +45°C
Weight: 2.0 kg 2.2 kg
Size LxWxH: 190 x 190 x 260 mm 190 x 190 x 260 mm
Approval: CE CE
EU Declaration of Conformity, see www.elbjorn.com.
INSTALLATION
El-Björn’s ventilated protective bag is the best way
to protect the lamp head or light tting from dirt.
EBL Boj/NödBoj 230/20 can be supplied with
various plug types.
The fold-away multipurpose hook allows the lamp
to be suspended in various ways. The hook can
also be used as a cable strainer for daisy chain
lighting. The three M8 bushings on the base of
the xture allow connection to different types of
stand.
A cable strap is available as an optional accessory,
for use as a carrying handle or as a exible
suspension system.
Each xture has sockets for daisy chain
connection.
12
SERVICE
EBL Boj/NödBoj 230/20 normally requires
no servicing. Clean the outside of the unit and
replace the protective bag as necessary.
Always disconnect the power supply
before performing maintenance on the
EBL Boj/NödBoj 230/20.
Replace the lamp head as necessary. Loosen
the screws on the neck of the light tting, then
unscrew and replace the lamp head and tighten
the screws. For optimal function, always use an
original El-Björn lamp head. El-Björn’s new
protective bag is the best way to protect the lamp
head or light tting from dirt.
NOTE! When replacing the lamp head, do not touch the LED
unit since static electricity can damage the LED and electronics.
Replacement of the LED and electronics must always
be done in an EPA area (ESD-protected area free of
static electricity).
In order for the warranty to remain valid, this type of
servicing must either be carried out by a staff member
approved by El-Björn or the product must be sent to
El-Björn.

SCRAPPING
Dispose of the EBL Boj/NödBoj 230/20 at
a recycling station according to government
or local regulations.
In Sweden, the EBL Boj/NödBoj 230/20 is cov-
ered by El-Kretsen collection and recycling rules.
WARRANTY
El-Björn AB’s products and deliveries are
regulated by Standard Agreement NL 09.
Under these provisions, El-Björn AB is
responsible for faults arising within one year
after delivery.
The provisions of NL 09 also apply for
professional parties who register according to
the instructions below, although with the
following modication:
El-Björn AB is liable for faults arising within
three years after delivery (only applicable to
products registered on El-Björn’s website).
To obtain this extended warranty, you must
register within 14 days after purchasing the
products.
In other respects, the provisions of NL 09 apply.
Plastic, electronics and batteries should
be separated and recycled individually.
Nickel metal hydride batteries have low
environmental impact. They are completely
free from the heavy metal additives mercury,
cadmium and lead.
0,5s 0,5s 0,5s 0,5s
0,5s 0,5s
OK
TEST
1.
2.
> 3 seconds.
TESTING THE BATTERY
A fully charged battery will provide lighting for
3 x 1 hour or 3 hours depending on the version.
Check the operation of the battery regularly.
The TEST button on the lamp has a green
LED that is lit during charging.
USING THE TEST BUTTON
With lamp connected to 110 V supply
To check the lamp’s emergency lighting function,
press the TEST button once for less than
3 seconds. The lamp will return to normal
operation after about 3 seconds. To test the
battery, press the TEST button for more than
3 seconds (see section on testing the battery).
With lamp disconnected from 230 V supply
Pressing the TEST button once for less than
3 seconds turns battery mode ON/OFF.
For example, when disconnected, the lamp can
be switched off to conserve the battery.
Alternatively, the lamp can be run on the battery
alone, at reduced brightness.
To test the battery, press the TEST button for
more than 3 seconds (see section on testing the
battery).
TESTING THE BATTERY
1. Battery OK: Two ashes lasting 0.5 seconds.
2. Battery should be replaced. Four ashes lasting
0.5 seconds.
EN
13

..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
14

..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
..........................................................................................................................
15

El-Björn AB, Box 29, SE-334 21 Anderstorp, Sweden
Tel.: [phone], Fax: [phone]
[email protected], www.elbjorn.com
219107/160208
