Elko inels RFUS-61/120V User manual

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Characteristics /
• The switching unit with 1 output channel is used for controlling appliances, sockets or lights.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The increased IP65 protection is suited to mounting on the wall or in harsh environments such as
the cellar, garage or bathrooms.
• It enables connection of the switched load up to 12 A (3.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
Connection /
L
N
N
L
18
15
16
3 - wire connection
L
N
N
L
18
15
16
4 - wire connection
galvanically separated
contact /
Radio frequency signal penetration through various construction materials /
1/7
☺
☺
☺
☺
RFRP-20
☺

Assembly /
mounting in harsh environments
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
RFUS-61/120V
RFUS-61/230V
RFUS-61/120V
RFUS-61/230V
A1
A2
18
15
16
RFUS-61/24V
12-24 V AC/DC
4 - wire connection
galvanically separated
contact /
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
Характеристики
• Коммутирующий элемент с 1 выходным каналом служит для управления электротехники,
розеток или источников освещения.
• Можно комбинировать с Датчиками, Управляющими или Системными элементами iNELS RF
Control.
• Повышенная степень защиты IP65 позволяет установку устройства в сложных условиях, ка-
кими являются подвалы, гаражи, ванные комнаты...
• Позволяет подключение коммутируемого напряжения до 12A (3000 W).
• Мультифункциональное исполнение - кнопка, импульсное реле и временная функция от-
ложенного включения / выключения с временной настройкой 2 сек - 60 мин.
• Может может управляться до 25 каналами (1 канал соотвествует одной кнопке на управля-
ющем элементе).
• Кнопка Prog на розетке также служит для ручного управления выходом.
• Состояние памяти может быть восстановлено в случае сбоя питания.
• В элементах, обозначенных как iNELS RF Control2(RFIO2) можно настроить функцию репитера
(повторителя сигнала) с помощью сервисного устройства RFAF/USB.
• Дистанция до 200 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
Монтаж
монтаж в сложных условиях (арессивных средах)
Подключение
4 - проводное
подключение
3 - проводное
подключение
гальваничекая
изоляция контактов
Прохождение радиочастотного сигнала через материалы
4 - проводное
подключение
гальваничекая
изоляция контактов
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
Более подробная информация находится в “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Indication, manual control /
Before starting the programming / manual control,
open the actuator housing using a screwdriver.
After completing programming / manual control,
snap the housing closed again.
• LED STATUS - indication of the device status.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for less than 1s.
• Programming is performed by pressing the PROG
button for more than 1s.
In the programming and operating mode, the LED on
the component lights up at the same time each time
the button is pressed - this indicates the incoming
command.
LED LED
button /
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication
protocol.
Functions and programming with RF transmitters /
12 3
Select and press one button on
wireless switch, to this button
will be assigned function
Button.
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function button /
Description of button /

1 x
PROG > 1s
1 x

PROG < 1s
1 x


1 x
2/7
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
Индикация, ручное управление
кнопка
PROG
Перед началом программирования / ручного
управления откройте с помощью отвертки крышку
корпуса элемента.
После окончания программирования / ручного
управления установите крышку на место.
• LED STATUS - индикация состояния устройства.
Индикация функций памяти:
включено: LED 3x мигания.
выключено: LED 1x долгое свечение.
• Ручное управление: нажатием кнопки PROG < 1сек.
• Программирование: нажатием кнопки PROG > 1сек.
В режиме программирования и удаления светодиод
на устройстве загорается одновременно с каждым
нажатием, что указывает на прием команды.
Функции и программирование RF выключателя
Функция кнопки
Описание функции кнопки
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Нажатие выбранной кнопки на
RF выключателе добавит функ-
цию кнопки. Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.
Cовместимость
Элемент можно комбинировать со всеми системными, управляющими и
другими элементами системы iNELS RF Control a iNELS RF Control2.
К элементу можно присоединить датчики с коммуникационным протоко-
лом iNELS RF Control2(RFIO2).
Нажав кнопку выходной контакт замкнете, отпустив кнопку - разомкнете.
Для правильного выполнения отдельных команд (нажатие = замыкание /
отпускание кнопки = размыкание), задержка между этими командами должна
быть мин. 1с (нажатие - задержка 1с - отпускание кнопки).

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
3/7
13
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function switch on /
Description of switch on /

1 x
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be closed by pressing the button.
2

2 x
3
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function switch off /
Description of switch o /

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be opened by pressing the button.
3
Four presses of your selected
button on the RF transmitter as-
signs the function impulse relay
(must be a lapse of 1s between
individual presses).
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
Programming /
Function impulse relay /
Description of impulse relay /

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x

The output contact will be switched to the opposite position by each press of the
button. If the contact was closed, it will be opened and vice versa.
2

3 x
2

4 x
RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
Функция "включить"
Описание функции "включить"
Выходной контакт нажатием кнопки замкнется.
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Два нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "включить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.
Функция "выключить"
Описание функции "выключить"
Выходной контакт нажатием кнопки разомкнется.
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Три нажатия выбранной кноп-
ки на RF выключателе (с интер-
валом не более 1 сек) добавят
функцию "выключить".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.
Функция "импульсное реле"
Описание функции "импульсное реле"
Каждым нажатием кнопки выходной контакт переключается в обратное по-
ложение. Если был замкнут - разомкнет, если был разомкнут - замкнет.
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Четыре нажатия выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "импульсное
реле".
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
4/7
Funcion delayed off /
Description of delayed o /

1 x
3Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
PROG > 5s
1 x

Programming /
1Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between indivi-
dual presses).
Press of programming button
on receiver RFUS-61 for 1 se-
cond will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
PROG > 1s
1 x

The output contact will be closed by pressing the button and opened after the set
time interval has elapsed.
2

5 x
45
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

Function delayed on /
Description of delayed on /

1 x
3Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
PROG > 5s
1 x

Programming /
1Assignment of the delayed
on function is performed by
six presses of the selected
button on the RF transmit-
ter (must be a lapse of 1s be-
tween individual presses).
Press of programming but-
ton on receiver RFUS-61 for
1 second will activate receiver
RFUS-61 into programming
mode. LED is flashing in 1s
interval.
PROG > 1s
1 x

The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
2

6 x
RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
Функция "отложенное выключение"
Описание функции "отложенное выключение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению за-
данного интервала времени.
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Пять нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложен-
ное выключение".
Удержание кнопки Prog
(> 5 cек) переведет элемент
во временной режим. LED
2 раза мигнет в секудных
интервалах. При отпуска-
нии кнопки, начнется отсчет
времени отложенного вы-
ключения.
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажа-тием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное выключение".
Настроенный временной ин-
тервал сохра-нится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.
Функция "отложенное включение"
Описание функции "отложенное включение"
Нажатием кнопки выходной контакт замкнется / разомкнется по истечению
заданного интервала времени.
Программирование
Нажатием кнопки Prog на
элементе RFUS-61 (> 1 сек.)
переведите элемент в режим
программирования. LED ми-
гает с интервалом в 1 сек.
Шесть нажатий выбранной
кнопки на RF выключателе (с
интервалом не более 1 сек)
добавят функцию "отложен-
ное включение".
Удержание программной
кнопки (> 5 cек) переведет
элемент во временной ре-
жим. LED 2 раза мигнет в
секудных интервалах. При
отпускании кнопки, начнется
отсчет времени отложенного
включения.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
5/7
45
Press of programming button
on receiver RFUS-61 shorter
then 1 second will finish pro-
gramming mode. The LED
lights up according to the pre-
-set memory function.
After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by
pressing the button on the
RF transmitter, to which the
delayed return function is
assigned. This stores the set
time interval into the actuator
memory.
PROG < 1s
1 x


1 x
t = 2s . . . 60min.


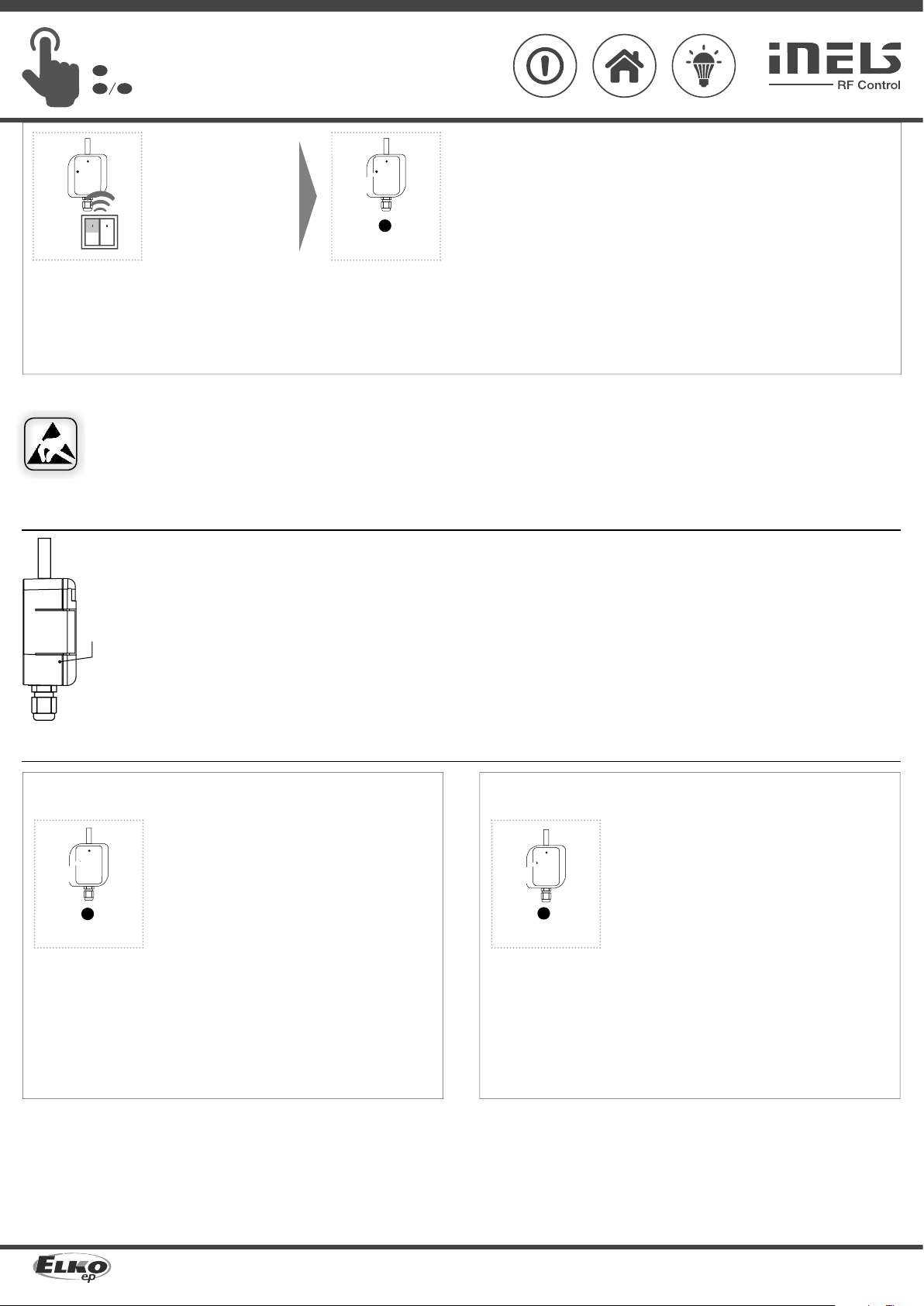

Safe handling /
When handling a device unboxed it is important to avoid contact with liquids. Avoid contact
with the components of the device.
Programming with RF control units /
The address listed on the side of the actuator is used for programming and controlling
actuators by RF control units.
xxxxxx
address /
Deleting one position of the transmitter /
Delete actuator /
Deleting the entire memory /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5 s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
PROG > 5s
1 x

PROG > 8s
1 x

RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
После завершения выбора
времени (2 c ... 60 мин.) на
таймере, выйдите из вре-
менного режима нажа-тием
на RF выключателе кнопки, к
которой добавлена функция
"отложенное включение".
Настроенный временной ин-
тервал сохра-нится в памяти
элемента.
Завершите программиро-
вание нажатием (< 1 cек)
кнопки Prog на элементе
RFUS-61. LED загорается в со-
ответствии с установленной
функцией памяти.
Безопасное обращение с устройством
При работе с устройством без корпуса избегайте контакта с жидкостями. Не прикасай-
тесь к открытым контактам на устройстве.
Программирование RF системных элементов
Для программирования и управления элементом RF системными элементами
служит адрес, размещенный на передней стороне устройства.
адрес
Удаление элементов
Удаление одной позиции
Нажатие кнопки Prog на элементе RFUS-61 (> 5 сек) активи-
рует удаление одного элемента управления. Сигнальная ЛЕД
мелкнет 4 зара в секундном интервале.
Нажатие кнопки на элементе управления удалит его из памя-
ти. В качестве подтверждения удаления из памяти светодиод
мигнет длинным импульсом и элемент вернется в рабочее
состояние. Состояние памяти не включено.
Удаление не влияет на настроенную функцию памяти.
Очистка всей памяти
Нажатие кнопки Prog на элементе RFUS-61 (> 8 сек) очистит
всю память элемента. Сигнальная ЛЕД мелкнет 4 зара в се-
кундном интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
LED загорится в соответствии с установленной функцией па-
мяти и элемент вернется в рабочий режим.
Удаление не влияет на настроенную функцию памяти.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
6/7
Technical parameters /
Supply voltage:
Apparent power:
Dissipated power:
Supply voltage tolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. switching power DC:
Mechanical service life:
Electrical service life (AC1):
Control
RF command from the transmitter:
Manual control:
Range in open space:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltage category:
Contamination degree:
Cross-section of connecting wires (mm2):
Recommended power cord:
Dimensions:
Weight:
Related standards:
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each
units.
Between the individual commands must be an interval of at least 1s.
RFUS-61/230V RFUS-61/120V RFUS-61/24V
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after the
delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
12
Press of programming button on receiver RFUS-61 for 1 second
will activate receiver RFUS-61 into programming mode. LED is
flashing in 1s interval.
Pressing the programming button on the RFUS-61 receiver for
less than 1 second will finish the programming mode, this will
reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
PROG > 1s
1 x

PROG < 1s
1 x

RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
230 V AC / 50 - 60 Hz 120 V AC / 60Hz 12-24 V AC/DC 50-60Hz
5 VA / cos φ = 0.1 5 VA / cos φ = 0.1 -
0.6 W 0.6 W 0.7 W
+10 %; -15 %
1 x switching / коммут. (AgSnO2)
12 A/ AC1
3000 VA / AC1, 384W / DC
30 A/ < 3 s
250 VAC1 / 24 VDC
500 mW
3x107
0.7x105
866 MHz, 868 MHz, 916 MHz
button / кнопка PROG (ON/OFF)
up to / до 200 m
-15 ... + 50 °C
any / произвольное
screws / крепление винтами
IP 65
III.
2
max./макс. 1x2.5, max./макс. 2x1.5 / a hollow/с гильзой max./макс. 1x2.5
CYKY 3x1.5 (CYKY 4x1.5)
136 x 62 x 34 mm
146 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC) /
EN 60669, EN 300 220, EN 301 489 директива RTTE, NVč.426/2000Sb (директива 1999/ES)
Технические параметры
Напряжение питания:
Мощность кажущаяся:
Потери мощности:
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Коммутируемая мощность:
Максимальный ток:
Коммутируем. напряжение:
Мин. комутир. мощность DC:
Механическая прочность:
Электрическ. прочность (AC1):
Управление
RF сигналом:
Ручное управление:
Дистанция на открыт. пр-ве (м):
Другие данные
Рабочая температура:
Рабочее положение:
Монтаж:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Сечение подкл. проводов (мм2):
Рекомендуемый провод:
Размер (мм):
Вес (Гр):
Нормы соответствия:
Предупреждение:
Минимальное расстояние между элементами системы iNELS RF Control при их сопряжении
должно составлять не меньше 1 см.
Временной интервал между отдельными командами должен быть не менее 1 сек.
Выбор функции памяти
• Функция памяти включена:
- Функция 1-4 служит для сохранения последнего состояния релейного выхода перед от-
ключением напряжения питания. Изменение состояния выхода будет записано через 15
сек. после изменения.
- В функции 5-6 текущее состояние реле будет записано в память сразу после истечения
времени задержки. При повторном подключении питания состояние реле будет вос-
становлено.
• Функции памяти отключена:
При повторном подключении питания реле останется в выключенном состоянии.
Нажатием кнопки Prog на элементе RFUS-61 (> 1 сек.) переве-
дите элемент в режим программирования. LED мигает с интер-
валом в 1 сек.
Нажатие и удержание программирующей кнопки на элементе
RFUS-61 менее 1 секунды завершит режим программирова-
ния, что изменит функцию памяти на противоположную. LED
загорится в соответствии с актуальной функцией памяти.
Настроенная функция памяти сохраняется. Каждое дальней-
шее изменение настроек проводится аналогичным способом.

RFUS-61
Switch unit for outdoor use
EN
02-57/2016 Rev.6
Made in Czech Republic
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Warning
7/7
RU
Kоммутирующий элемент с повышенной защитой IP65
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
UA
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: inf[email protected] | Тел.: [phone]
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации товара.
Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую про-
фессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно озна-
комившись с настоящей инструкцией и принципом работы оборудования. Надежность работы оборудования
обеспечивается также соответствующей транспортировкой, складированием и обращением с ним. В случае об-
наружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также нефункциональности,
оборудование подлежит рекламации у продавца. Запрещается его установка при вышеперечисленных дефектах.
С отработавшим свой срок службы оборудованием и отдельными его частями надлежит обращаться как с электри-
ческим ломом, который подлежит утилизации. Перед установкой необходимо убедиться, что все присоединяемые
проводники, клеммы, нагрузочные приборы обесточены. При установке и обслуживании необходимо соблюдать
все меры предосторожности, нормы, предписания и профессиональные положения о работе с электрооборудо-
ванием. В связи с риском для здоровья не прикасайтесь к находящимся под напряжением частям оборудования.
В зависимости от способности пропускать радиочастотные сигналы, правильно выбирайте место расположения
радиочастотных компонентов в здании, в котором будет устанавливаться оборудование. Радиочастотная система
предназначена для установки внутри помещений. Оборудование не предназначено для установки вне закрытых
помещений и помещениях с повышенной влажностью. Его также нельзя устанавливать в металлические распре-
делительные шкафы и пластиковые шкафы с металлическими дверками. В случае установки оборудования в выше-
указанных местах ограничивается радиус действия радиочастотного сигнала. Не используйте устройства вблизи
источника высокочастотных помех. Не рекомендуется применять радиочастотную систему для управления обору-
дованием, обеспечивающим функции жизнедеятельности или для управления оборудованием, имеющим степень
риска, как например, водяные насосы, электрообогреватели без термостата, лифты и т.п., так как радиочастотная
передача может быть экранирована препятствием, находится под воздействием помех. Аккумулятор передатчика
может быть разряжен, что делает дистанционное управление невозможным.
Внимание
