2/68 MWA60R/T
Le informazioni contenute in questo documento sono state raccolte e controllate con cura, tuttavia la società non può
essere ritenuta responsabile per eventuali errori od omissioni.
La società si riserva il diritto di apportare in qualsiasi momento e senza preavviso miglioramenti o modifiche ai
prodotti descritti nel manuale.
È inoltre possibile che questo manuale contenga riferimenti o informazioni di prodotti (hardware o software) o servizi
non ancora commercializzati. Tali riferimenti o informazioni non significano in nessun modo che la società intenda
commercializzare tali prodotti o servizi.
Elkron è un marchio commerciale di URMET S.p.A.
Tutti i marchi citati nel documento appartengono ai rispettivi proprietari.
Tutti i diritti riservati. Si autorizza la riproduzione parziale o totale del presente documento al solo fine dell’installazione
delle barriere a microonde MWA60R/T.
Tel. [phone] –Fax [phone]
www.elkron.com –mail to: [e-mail]

3/68 MWA60R/T
ITALIANO Sommario
1.0 DESCRIZIONE GENERALE ...................................................................................................4
2.0 AVVERTENZE.........................................................................................................................5
3.0 TRASMETTITORE ..................................................................................................................6
4.0 RICEVITORE...........................................................................................................................7
5.0 DESCRIZIONE DEL FUNZIONAMENTO................................................................................8
6.0 POSIZIONAMENTO DELLE BARRIERE................................................................................9
7.0 CONSIGLI PER L’INSTALLAZIONE ....................................................................................14
8.0 INSTALLAZIONE DEL TRASMETTITORE...........................................................................15
9.0 INSTALLAZIONE DEL RICEVITORE ...................................................................................15
10.0 TARATURE E REGOLAZIONI............................................................................................16
11.0 MISURAZIONI DEL SEGNALE CON OSCILLOSCOPIO...................................................18
12.0 KIT RESISTENZA DI RISCALDAMENTO RS/MWA (opzionale).......................................19
13.0 KIT KIT ANTIRIMOZIONE AMP/MWA (opzionale)............................................................19
14.0 DISQUALIFICA (Avvertenza importante) .........................................................................20
15.0 STAFFE OPZIONALI ..........................................................................................................20
16.0 CARATTERISTICHE TECNICHE........................................................................................21

4/68 MWA60R/T
1.0 DESCRIZIONE GENERALE
Il modello MWA60R/T è un sistema di rivelazione di intrusione a microonde il cui funzionamento è basato sul
principio della “interruzione del campo” e, grazie anche ad un microprocessore che gestisce i segnali, è lo strumento
ideale per la protezione di grandi superfici, sia interne che esterne, consentendo un elevato grado di sicurezza.
Il sistema è composto da un Trasmettitore e un Ricevitore che devono essere installati in coppia selezionando in
entrambe le unità (Tx e Rx) la stessa frequenza di lavoro tra le cinque disponibili, tramite SW1 (modulo a 4 dip
switch) posto sulle schede. Ciò rende possibile installare più coppie che si incrociano tra loro senza crearsi
interferenze.
1.1 FILTRO SELETTIVO E COMPENSAZIONE
Ogni ricevitore è dotato inoltre di un filtro selettivo che sceglie solo la frequenza del proprio canale e scarta le altre.
Nel Ricevitore sono stati inseriti speciali circuiti di autoregolazione ed elaborazione del segnale che compensano
automaticamente le variazioni delle condizioni ambientali.
1.2 CAMPO DI RIVELAZIONE
La forma del campo di radiazione è molto ben definita e questo permette una più elevata probabilità di rivelazione
con un minimo di allarmi indesiderati.
Le apparecchiature sono costruite esclusivamente con dispositivi a stato solido e rifinite con resina tropicalizzante per
consentire un’ottima tenuta alle intemperie.

5/68 MWA60R/T
2.0 AVVERTENZE
In caso di sostituzione selezionare la stessa indicazione di frequenza presente nella barriera da sostituire (F1
con F1, F3 con F3, ecc...). Per individuare la corrispondenza, utilizzare la tabella “CANALI BARRIERE”.
Se nel luogo d’installazione fossero presenti piccoli animali in libertà (cani, gatti, ecc), si consiglia di regolare
prudentemente la sensibilità, per evitare il rischio di allarmi indesiderati dovuti al passaggio di questi piccoli
bersagli nelle zone molto sensibili al livello del suolo. Per diminuire ulteriormente tale rischio, l’altezza
d’installazione della coppia può essere leggermente aumentata.
Se piante o cespugli, sotto l’influenza del vento, dovessero interessare il corridoio di protezione, si potrebbero
verificare allarmi indesiderati. In modo analogo, se il sistema fosse installato in prossimità di una siepe,
quest’ultima deve essere particolarmente curata al fine di evitare che interessi o oscuri la zona protetta.
Erba alta, arbusti e cespugli diminuiscono la sensibilità a livello del terreno.

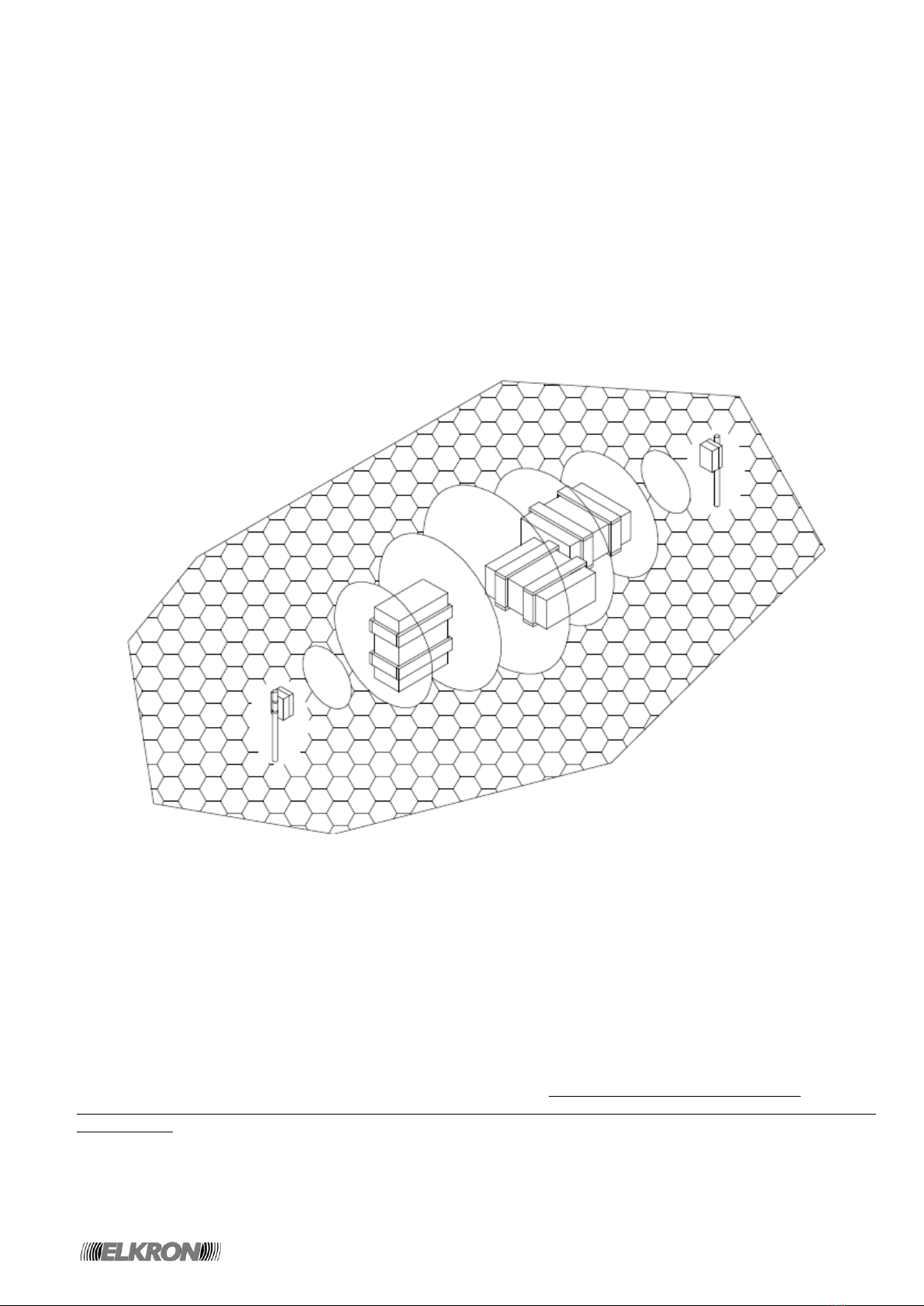

Gli ostacoli e pronunciati dislivelli del terreno, posti all’interno della zona protetta, creano delle zone d’ombra e
delle zone ipersensibili.
Il sistema ha una buona tolleranza nei confronti dei disturbi atmosferici e delle variazioni climatiche; è necessario
però tener conto delle seguenti condizioni atmosferiche:
•PIOGGIA: le forti piogge provocano solo una diminuzione di potenza di segnale, mentre le pozzanghere
d’acqua possono aumentare la sensibilità al livello del suolo.
•NEVE: la caduta della neve non influisce sulla sensibilità delle barriere, però il sistema non può funzionare se
interamente coperto da neve; perciò è necessario tener conto di questa particolarità nelle zone con frequenti
ed abbondanti nevicate.
•NEBBIA: la nebbia molto densa può far scendere il segnale di circa 1/3. A causa dei limiti di compensazione
del controllo automatico del guadagno (C.A.G.), è opportuno installare la coppia di barriere ad una distanza
non superiore all’85% della portata massima nelle zone in cui è frequente la nebbia molto fitta.
Le condizioni ambientali di lavoro sono comprese tra -20°C e +55°C; se è previsto l’utilizzo in zone dove la
temperatura può scendere al di sotto degli 0°C, è comunque necessaria l’installazione permanente dell’apposito kit di
riscaldamento, che richiede un’alimentazione alternata di 12 V~ per un consumo di 150 mA per ogni elemento della
barriera (vedi paragrafo 12: KIT RS/MWA per l’installazione del kit di riscaldamento).

6/68 MWA60R/T
TAMPER
B A TT
S1
PB1
SW1
LED
LED
OFF
3.0 TRASMETTITORE
Il Trasmettitore è costituito da una microonda planare che emette un fascio stretto e direttivo di bassa potenza
altamente stabile.
Nella scheda è presente un banco a 4 dip switch per il settaggio della frequenza di lavoro. Assicurarsi che la
frequenza di lavoro del trasmettitore sia la stessa impostata nel ricevitore abbinato.
3.1 Morsettiera
-
Negativo di alimentazione 12 V—
+
Positivo di alimentazione 12 V—
T T
Uscita normalmente chiusa per la protezione contro l’apertura del sensore
3.2 Ponticelli
S1
Chiuso: Led alimentazione abilitato
Aperto: Led alimentazione disabilitato

7/68 MWA60R/T
4.0 RICEVITORE
Il Ricevitore è composto da un circuito elettronico ad alta sensibilità accoppiato all’antenna; esso capta il segnale
trasmesso nel proprio canale e ne misura l’intensità. Speciali tecniche di elaborazione del segnale consentono di
compensare le variazioni dell’ambiente circostante e di minimizzare l’effetto di eventuali perturbazioni prodotte da
piccoli animali o uccelli.
Nella scheda è presente un banco a 4 dip switch per il settaggio della frequenza di lavoro.
Assicurarsi che la frequenza di lavoro del ricevitore sia la stessa impostata nel trasmettitore abbinato.
4.1 Morsettiera
-
Negativo di alimentazione 12 V—
+
Positivo di alimentazione 12 V—
TP
Uscita positiva di Test Point per la visualizzazione del segnale ricevuto
D
Uscita di segnalazione Disqualifica; fornisce un negativo transistorizzato (50mA max.) durante lo stato di
riposo. Questo negativo viene a mancare nel caso in cui il segnale del Trasmettitore non venisse ricevuto
per 30 secondi.
B
Ingresso positivo: 12 V—per stand-by; dando un positivo a questo morsetto il relè di allarme si blocca in
stato di riposo.
C/NC
Scambio normalmente chiuso del relè di allarme.
T T
Uscita normalmente chiusa per la protezione contro l’apertura del sensore.
4.2 Regolazioni
LEVEL
Trimmer per la regolazione del segnale ricevuto
SENS.
Trimmer per la regolazione della sensibilità; aumenta ruotando in senso orario
COMP.
Trimmer per la regolazione della compensazione; aumenta ruotando in senso antiorario
4.3 Ponticelli
S1
Chiuso: Led verde di qualità segnale microonda abilitato default
Aperto: Led verde di qualità segnale microonda disabilitato
S2
Chiuso: Led rosso di segnalazione allarme abilitato default
Aperto: Led rosso di segnalazione allarme disabilitato
OFF
COMP
Chiuso: circuito compensazione inserito default
Aperto: circuito compensazione escluso
CAG
Chiuso: questo ponticello deve rimanere chiuso

8/68 MWA60R/T
5.0 DESCRIZIONE DEL FUNZIONAMENTO
Le due unità (Trasmettitore: TX e Ricevitore: RX) vanno posizionate rivolte faccia a faccia ai due estremi della
distanza da proteggere. Bisogna comunque tener conto che la natura del terreno sottostante, o particolari
condizioni climatiche, possono variare la portata effettiva.
5.1 Funzionamento
Il Trasmettitore genera un segnale di microonde della banda X (10,525 GHz) modulato, che viene intercettato dal
Ricevitore e confrontato in ampiezza con la soglia di allarme programmata.
Quando un intruso attraversa il campo di microonde, provoca la diminuzione dell’intensità del segnale al di sotto del
livello minimo fissato; il Ricevitore segnala
lo stato d’allarme accendendo un
indicatore a led rosso e aprendo il contatto
del relè di allarme.
Se il segnale del Trasmettitore non viene
ricevuto per più di 30 secondi, il relè di
allarme potrebbe tornare alla condizione
di riposo e viene a mancare il negativo al
morsetto D (Disqualifica) fino al ripristino
del segnale. Per questo motivo, si
consiglia di eseguire il collegamento
descritto nel capitolo relativo alla
Disqualifica.
Le figure evidenziano la naturale zona d’ombra nelle immediate vicinanze delle due unità che, con una installazione
tipica a 1 - 1,2 metri di altezza, si estende per circa 3 metri.
La “Zona sensibile” riportata nelle figure è da
prendere in debita considerazione, in quanto un
bersaglio comunque grosso, che oltrepassa tale
zona, potrebbe causare le stesse perturbazioni di
un corpo comunque piccolo, passante per la zona
di allarme ed essere causa di falsi allarmi.
NOTA: I diagrammi del lobi riportati nelle figure sono soltanto indicativi e servono come guida ai fini
dell’installazione. Non rappresentano il diagramma di radiazione reale delle antenne perchè potrebbero
essere soggette a variazioni dovute al contesto ambientale.
NOTA: Le dimensioni sono indicative ed in condizione di portata massima, risultano inferiori in caso di
avvicinamento fra TRASMETTITORE e RICEVITORE.
MWA60R/T: 60 metri max.
MWA60R/T
MWA60R/T
6,5 metri
MWA60R/T 1,2 metri

9/68 MWA60R/T
6.0 POSIZIONAMENTO DELLE BARRIERE
Per una corretta installazione del sistema, bisogna scegliere adeguatamente il luogo dove saranno posizionate le due
unità, osservando i seguenti consigli:
Le figure evidenziano le corrette disposizioni dei Trasmettitori e dei Ricevitori, ottenendo così l’eliminazione delle
zone d’ombra.
In particolare, le figure sottostanti mostrano come devono essere disposte due o più coppie di barriere per
raggiungere la distanza richiesta.
ATTENZIONE: solo elementi con frequenze diverse (F1, F2, F3, F4, F5) e dello stesso tipo (TX/TX o
RX/RX), possono essere installati l’uno in prossimità dell’altro; questo per evitare interferenze fra
Trasmettitori e Ricevitori appartenenti a coppie diverse.
L’installazione tipica del sistema
MWA60R/T, consiste nel circondare
la zona da proteggere con più coppie
di barriere in modo da ottenere un
adeguato sbarramento perimetrale.

10/68 MWA60R/T

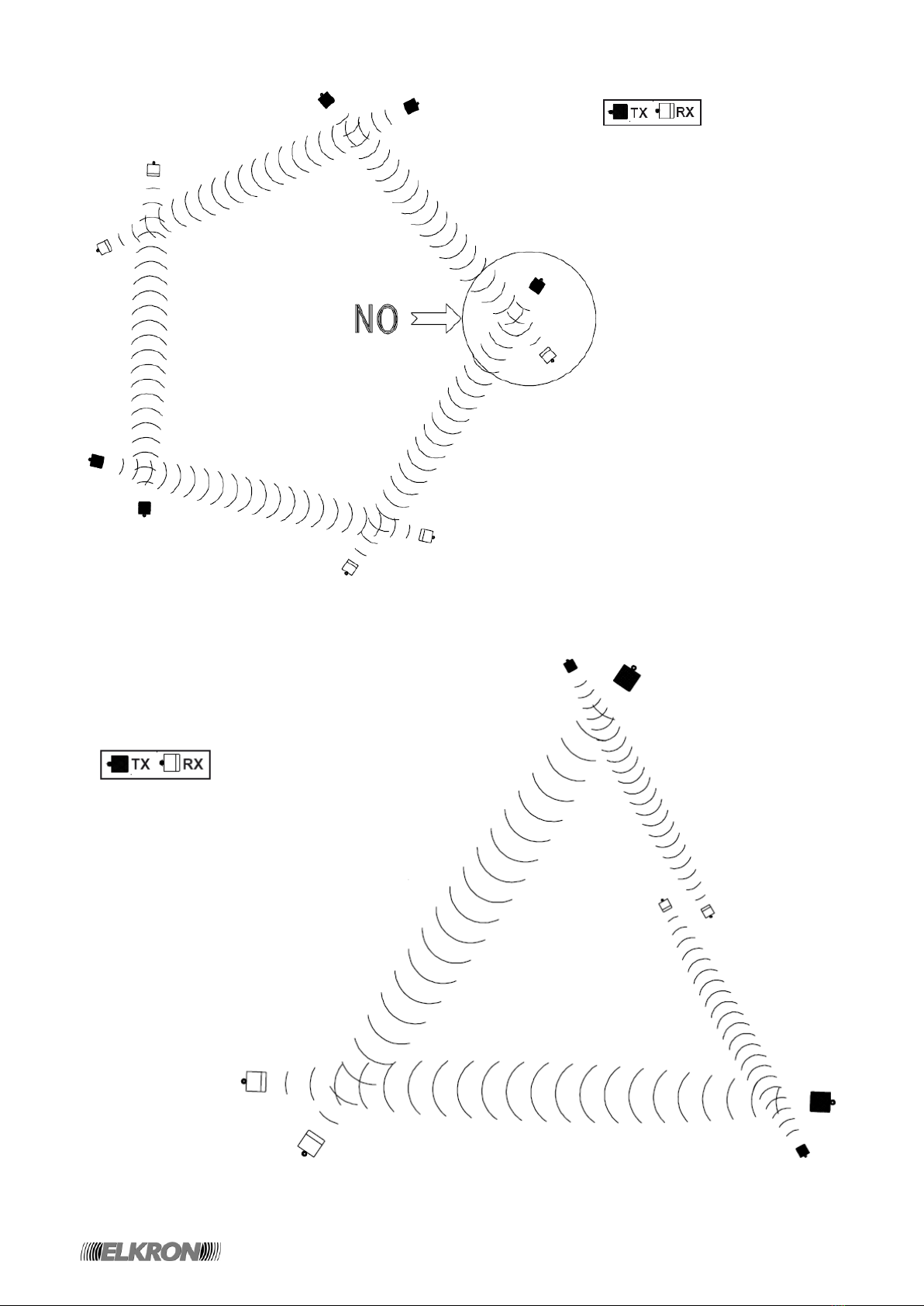

Si deve assolutamente evitare di
installare un Trasmettitore nelle
vicinanze di un Ricevitore
appartenente ad un’altra coppia.
Se in una installazione
perimetrale le barrire
incroceranno i lobi, devono
essere installate sempre in
numero pari (2,4,6,ecc…)

11/68 MWA60R/T

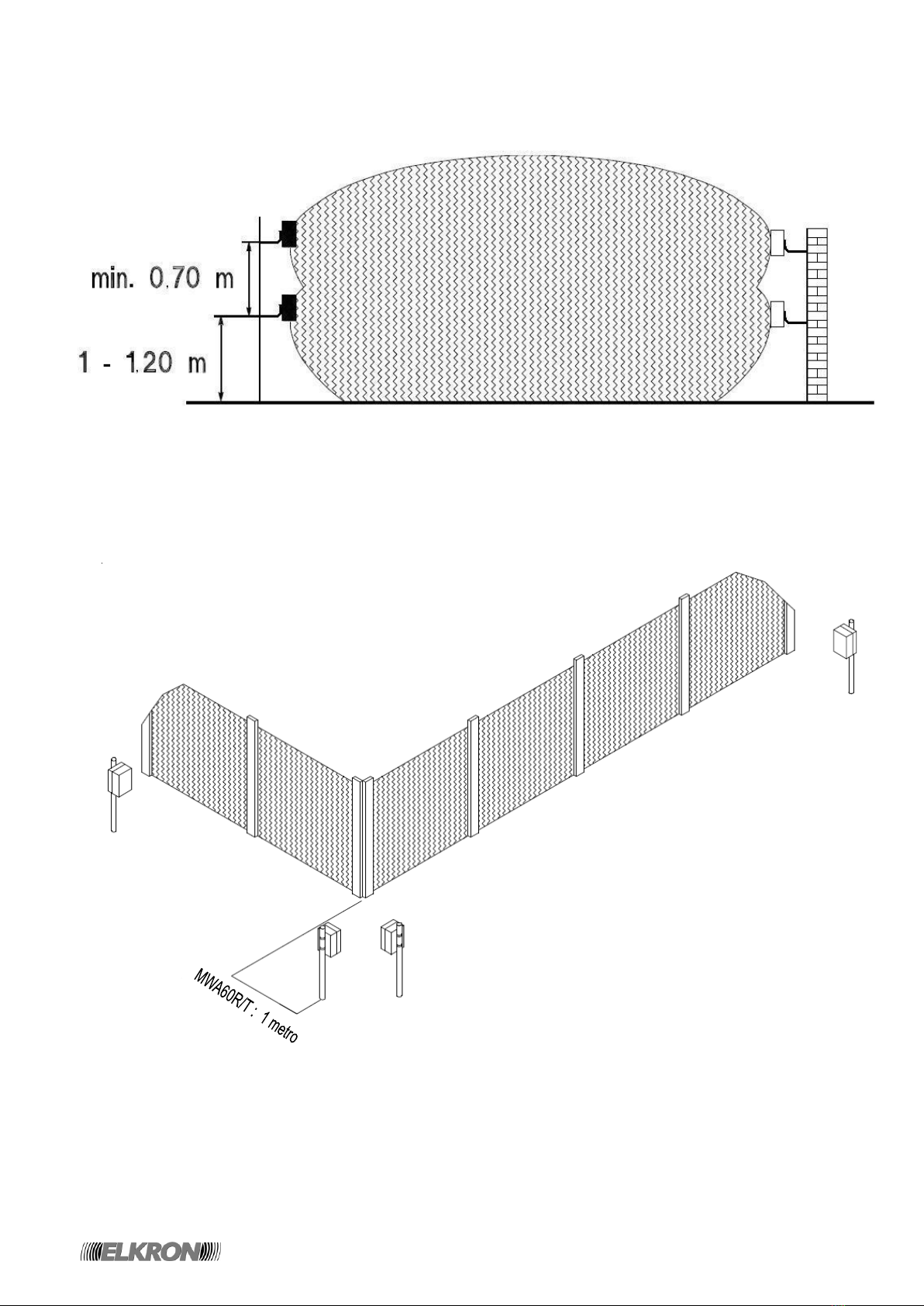

Per estendere la protezione in altezza, si possono installare due coppie di barriere come indicato in figura. In questo
caso è consigliato utilizzare coppie di barriere che abbiano la frequenza di lavoro vicina (due coppie con
frequenze F1 e F2 o due coppie con frequenze F3 e F4).
Se la recinzione è costituita da siepi o reti
metalliche soggette a spostamenti, la
distanza minima deve essere portata a
1 metro.

12/68 MWA60R/T

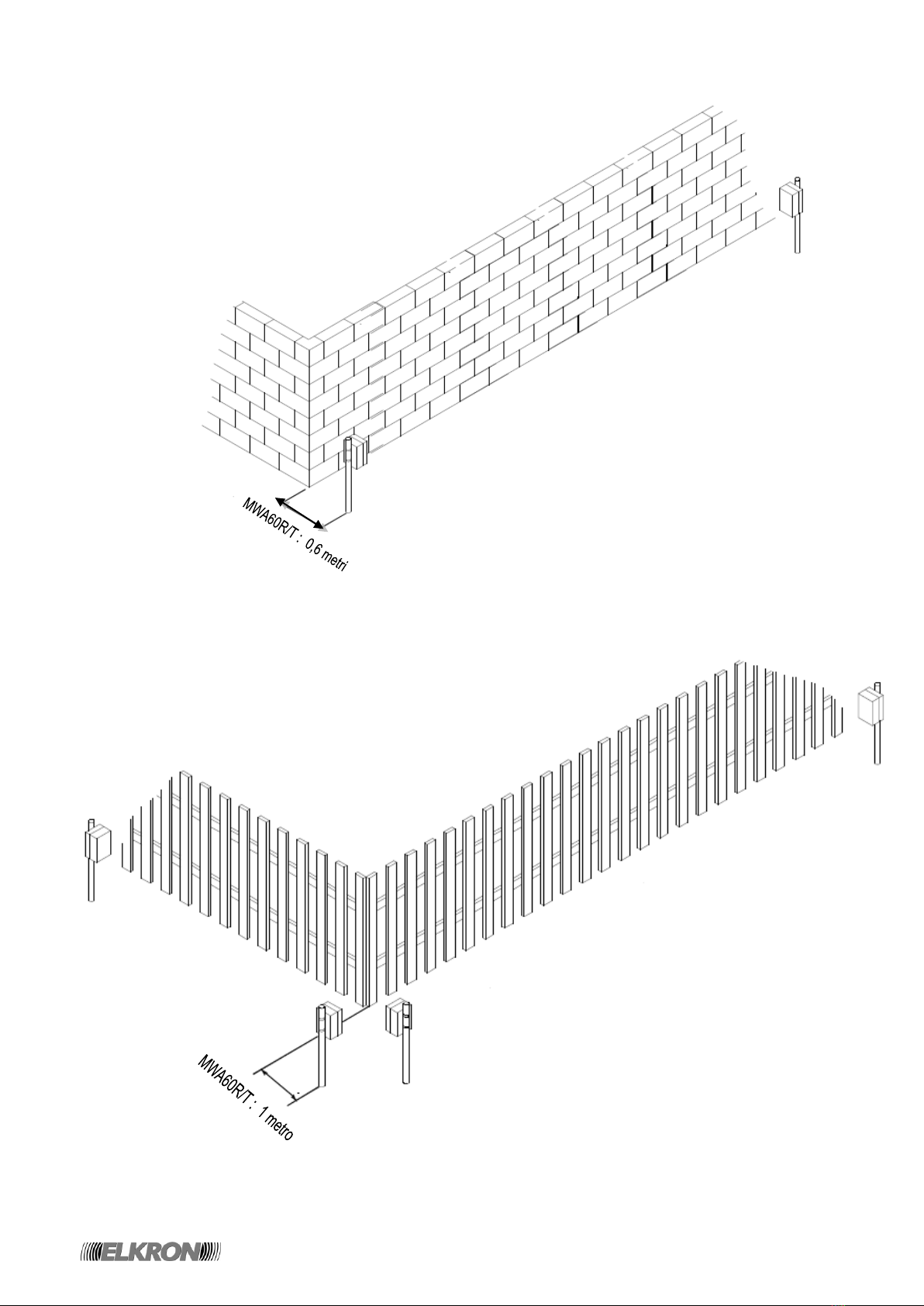

Un corridoio di larghezza non inferiore a 0,6 metri
deve essere lasciato libero da ostacoli per tutto il
tragitto che separa il Trasmettitore dal Ricevitore;
in questa zona deve essere sempre garantita una
chiara linea di vista.
L’altezza dal suolo consigliata per l’installazione è
compresa tra 1 e 1,2 metri

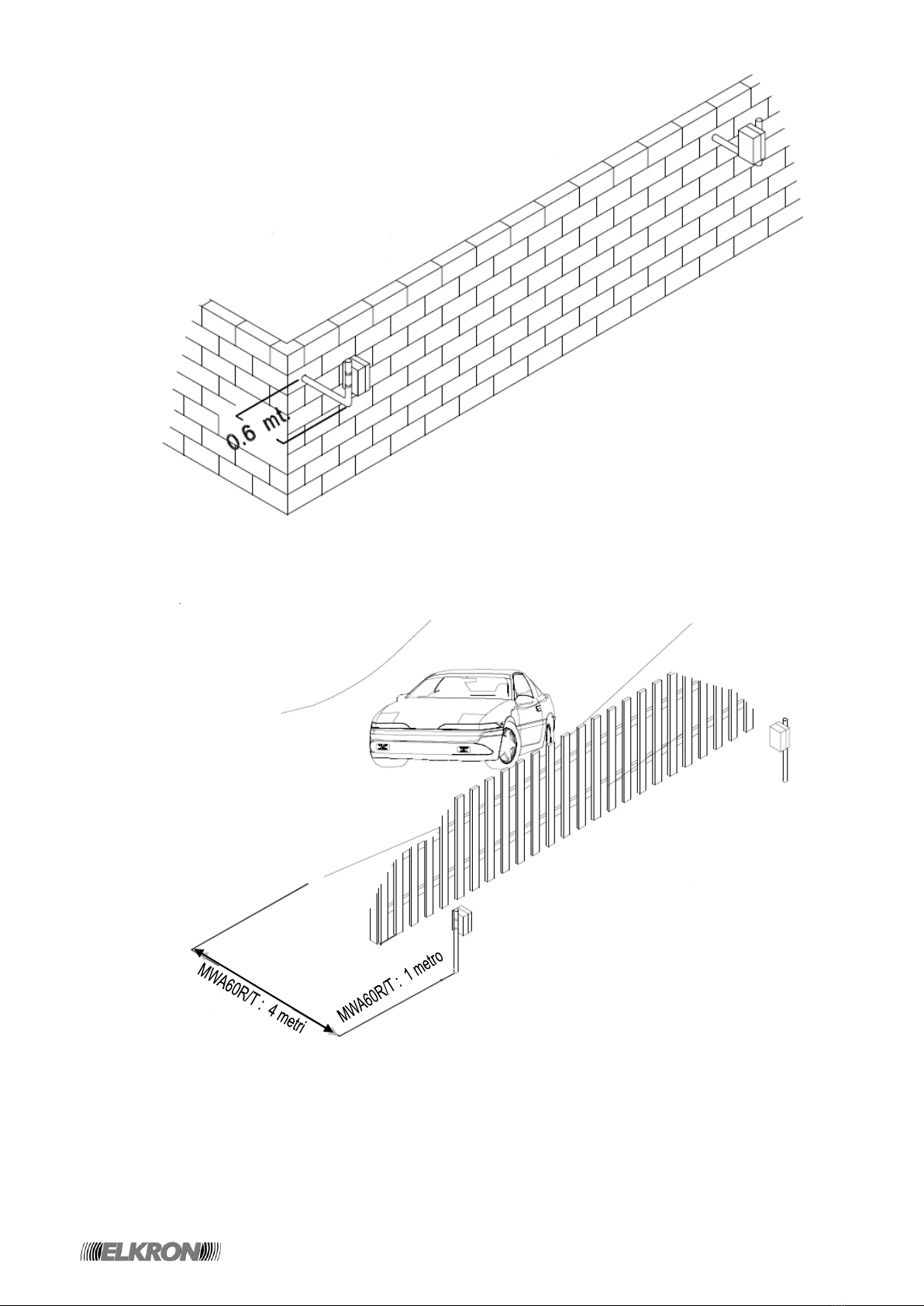

Se una coppia dovesse essere installata vicino ad
una costruzione od una recinzione fissa, deve
essere mantenuta una distanza minima di 1 metro
da essa. Questo, per evitare allarmi indesiderati,
causati dalla riflessioni del fascio di microonde.

13/68 MWA60R/T
E’ possibile installare il sistema MWA60R/T anche
per la protezione di muri. In questo caso si può
adottare il sistema d’installazione mostrato in
figura, che consente di evitare falsi allarmi causati
da gatti o uccelli. Anche in questo caso, l’altezza
dal suolo deve essere compresa tra 1 e 1,2 metri.
A causa delle caratteristiche del terreno, in alcuni
casi può risultare una sensibilità molto elevata nel
centro della zona protetta ed in prossimità del
suolo, causata da particolari forme di riflessione
del raggio.
E’ possibile installare il sistema lungo una strada
transitata; in questo caso è però necessario
mantenere una distanza minima di 4 metri tra la
linea di vista della coppia e la zona di transito dei
veicoli. Nel caso in cui una recinzione metallica sia
interposta tra la zona di transito e la zona da
proteggere, i sensori devono essere mantenuti ad
una distanza minima di 1 metro dalla rete.

14/68 MWA60R/T
7.0 CONSIGLI PER L’INSTALLAZIONE
•Si consiglia di curare in modo particolare l’entrata dei cavi per evitare che pioggia e umidità penetrino
all’interno del contenitore.
•Per l’entrata del cavo nei coperchi protezione scheda, utilizzare i passacavo in dotazione (come illustrato in figura)
•Utilizzare cavo schermato antifiamma da minimo (2 x 0,75 + 4 x 0,22) mm² a (2 x 0,75 + 8 x 0,22) mm² in
funzione dei segnali trasferiti in centrale.
•Prima d’installare in maniera definitiva i pali di sostegno, si consiglia di effettuare una prova d’installazione, al
fine di trovare la posizione ottimale di allineamento per la rivelazione più efficace:
1) Posizionare la coppia di barriere al centro di un’area libera rispettando le distanze minime per il
posizionamento delle barriere e le altezze di installazione.
2) Alimentare il Trasmettitore ed il Ricevitore con due batterie ed orientare TX e RX uno di fronte all’altro.
3) Verificare il segnale sul TP e regolarlo a 7.3 V—.
4) Spostare le due barriere verso DX / SX nello spazio di 30 –50 cm e verso l’Alto /Basso verificando le
variazioni di segnale del TP ed individuando così il punto di massimo segnale.
5) Una volta individuata la posizione ottimale, fissare le staffe.
•Nel posizionamento e nella taratura del Ricevitore, ci si deve accertare che non ci siano, all’interno della zona
sensibile, grandi oggetti che saranno poi rimossi o spostati nell’uso normale dell’impianto, come ad esempio
automobili, camion, ecc; la taratura potrebbe risentirne fortemente.
La staffa di
fissaggio è
predisposta per
l’installazione
su di un
supporto a tubo
di diametro
esterno di 40
millimetri.
Tramite le due guide ai lati della staffa di
fissaggio, si ha la possibilità di regolare
l’inclinazione (max. 5° verso l’alto e 5°
verso il basso) sia nel Trasmettitore che
nel Ricevitore.
Nelle guide sono presenti due tacche
per la segnalazione dell’inclinazione
massima.

15/68 MWA60R/T
Inserimento guarnizione di tenuta.
Infilare la guarnizione di tenuta (2) nel palo (1)
Inserire l’elettronica (3) fissata sul coperchio con le apposite zanche di fissaggio nel palo (1)
Inserire il “labbro” stretto della guaina (A) nell’aletta presente sul coperchio (3)
Assemblare il fondo facendolo scorrere nella scanalatura della guaina
8.0 INSTALLAZIONE DEL TRASMETTITORE
1) Scegliere la posizione del Trasmettitore, fissarlo all’altezza desiderata e orientarlo a vista con la maggior
precisione possibile verso la direzione in cui sarà montato il Ricevitore.
2) Posizionare i 4 dip switch in base alla frequenza di lavoro scelta.
3) Collegare l’alimentazione (da 11.5V— a 15V—) e controllare il funzionamento del Trasmettitore, mediante
l’accensione del led rosso interno; togliendo il ponticello S1 (Off Led), si può disabilitare il led per diminuire
l’assorbimento.
4) Collegare i morsetti TT del tamper scheda alla linea antimanomissione della centrale.
9.0 INSTALLAZIONE DEL RICEVITORE
1) Installare il Ricevitore nel punto di supporto previsto, alla stessa altezza del Trasmettitore.
2) Posizionare i 4 dip switch in base alla frequenza di lavoro scelta.
3) Collegare l’alimentazione (da 11.5 V— a 15 V—) ai morsetti positivo + e negativo -.
4) Collegare le uscite di allarme C e N.C. e l’uscita di segnalazione disqualifica “D” alla linea di rivelazione della
centrale e i morsetti TT del tamper scheda alla linea antimanomissione della centrale.
Avvertenze generali
E’ consigliabile raggiungere le due unità mediante una tubazione plastica flessibile e impermeabile ed
effettuare i collegamenti con conduttori schermati.
La scelta della sezione dei conduttori da utilizzare per i collegamenti deve essere effettuata in base alla
distanza dalla fonte di alimentazione, in modo da garantire una tensione continua minima di 12 V—su entrambe le
unità. Se la tensione di alimentazione scendesse al di sotto di tale valore, si potrebbero verificare mal
funzionamenti.
Guarnizione di tenuta
Posizione di
scorrimento

16/68 MWA60R/T
10.0 TARATURE E REGOLAZIONI
1) Orientare a vista l’apparecchio nella direzione del Trasmettitore e collegare un voltmetro tra il negativo (-) ed il
morsetto TP (Test Point) della scheda.
2) Orientare orizzontalmente l’apparecchio cercando la posizione in cui si ha la massima lettura sullo strumento;
nel caso in cui la misura superi i 7,3 V—, il livello del segnale deve essere ridotto, agendo sul trimmer
LEVEL, in modo da portare il segnale al punto ottimale di funzionamento, cioè a 7,3 V—.
•E’ possibile avere un valore di segnale alto anche con il Ricevitore non allineato al Trasmettitore; in questo
caso potrebbe trattarsi di una riflessione del fascio trasmesso, che non deve essere tenuta in considerazione.
•Nel caso in cui, con il trimmer LEVEL al massimo, il segnale non raggiunga i 6.8 V—, effettuare uno
spostamento verticale dell’apparecchio entro il limite consentito.
•Qualora non fosse possibile raggiungere il valore minimo di 6.8 V—, bisognerà diminuire la distanza tra
Ricevitore e Trasmettitore o cercare comunque una posizione di allineamento più appropriata.
3) Verificare la qualità del segnale ricevuto tenendo conto che, in
assenza di movimenti apparenti all’interno dell’area da
proteggere:
•led verde acceso fisso, non c’è nessun disturbo del segnale
•led verde lampeggio più o meno veloce, il disturbo del segnale è
basso ma viene comunque rilevato dalla barriera
•led verde lampeggio lento (si spegne per circa un secondo), il
disturbo del segnale è più consistente ed è vicino alla soglia di
intervento della barriera
Per avere un’indicazione più precisa della quantità di disturbo, è consigliato effettuare delle misurazioni con
oscilloscopio, come specificato nel paragrafo 11 (Misurazioni del segnale con oscilloscopio).
4) Una volta raggiunta la condizione ottimale di funzionamento, eseguire il test tramite il pulsante TEST C.A.G.
posto sulla scheda del Ricevitore.
Mantenendo premuto il pulsante, si osserverà l’accensione del led rosso di allarme per una decina di secondi,
poi si riaccenderà il led verde che indica il normale funzionamento; a questo punto si potrà rilasciare il
pulsante.
5) Alla fine di tutte le prove, per un minor consumo del Ricevitore, si possono togliere i ponti S1 e S2 (Off Led)
che disabilitano rispettivamente il led verde ed il led rosso.

17/68 MWA60R/T
10.1 Regolazione della sensibilità
1) Ruotare il trimmer SENS in senso anti orario nella posizione della minima sensibilità ed effettuare una prova
camminando nel punto centrale della distanza coperta (punto di minore sensibilità del sistema) e verificare il
comportamento del led verde.
2) Se necessario, aumentare progressivamente la sensibilità fino ad ottenere il grado di risposta desiderato.
3) Dopo ogni regolazione di sensibilità ed orientamento, bisogna attendere circa 20 secondi per avere tutti i
segnali assestati e quindi poter eseguire una nuova prova.
Attenzione: un’eccessiva sensibilità può causare allarmi indesiderati in condizioni critiche (pioggia intensa,
nevicate, ecc).
4) Nel sistema è stato incluso uno speciale circuito di compensazione regolabile mediante il trimmer COMP
(ruotandolo in senso antiorario aumenta la compensazione); questo circuito registra le perturbazioni che si
producono nel campo di microonde quando il bersaglio si sta avvicinando o allontanando trasversalmente al
lobo e automaticamente aumenta la sensibilità del Ricevitore per facilitarne la rivelazione quando il bersaglio
attraversa la linea centrale del lobo. Il circuito di compensazione può essere completamente escluso togliendo
il ponticello OFF COMP. Una compensazione eccessiva può provocare un allarme indesiderato della barriera
quando ci sono oggetti in movimento nelle vicinanze del lobo.

18/68 MWA60R/T
11.0 MISURAZIONI DEL SEGNALE CON OSCILLOSCOPIO
Nel disegno sottostante sono indicati i punti dove collegare la sonda dell’oscilloscopio:
Nel grafico sottostante sono riportate le forme d’onda chiarificatrici sulla qualità del segnale:
1- La barriera è in quiete e non ci sono passaggi di persone o perturbazioni dovute ad oggetti che si muovono, il
livello risulta fisso (circa in linea). Verificare che in quiete sia come descritto.
2- La barriera è disturbata o stiamo attraversando la zona sensibile (parziale oscuramento)
3- La barriera è stata oscurata e si presenta la situazione di allarme

19/68 MWA60R/T
12.0 KIT RESISTENZA DI RISCALDAMENTO RS/MWA
(opzionale)
•Per l’installazione in un ambiente esterno o interno, dove la
temperatura può scendere al di sotto di 0°C, è indispensabile
inserire sia nel Ricevitore che nel Trasmettitore il kit di
riscaldamento RS/MWA. Questo per evitare che si formi della
condensa che potrebbe pregiudicare il buon funzionamento
del circuito elettronico.
•Il kit di riscaldamento, opzionale, è costituito da un circuito
dove trovano posto un termostato elettromeccanico, una
resistenza di riscaldamento ed una morsettiera per il
collegamento dell’alimentazione.
•L’alimentazione deve essere fornita per mezzo di un
trasformatore esterno con uscita a 12 V~; ogni resistenza di
riscaldamento assorbe 150 mA alla tensione di 12 V~.
•Il termostato interviene togliendo l’alimentazione alla
resistenza quando all’interno del contenitore si raggiunge la
temperatura di 30 °C.
Alimentazione :
12 V~
Assorbimento :
150 mA max.
Trasformatore :
ingresso: 220 V~
uscita : 12 V~
potenza per 4 coppie di barriere: 20 VA
13.0 KIT KIT ANTIRIMOZIONE AMP/MWA (opzionale)
Il Kit antirimozione mod. AMP/MWA è composto da due
ampolle, la cui funzione è quella di inviare un allarme in
caso di forzatura o asportazione della barriera stessa dal
relativo supporto.
Tale Kit deve essere posizionato in modo tale che
un’ampolla risulti installata in posizione verticale
rispetto l’apparecchiatura e l’altra in posizione
orizzontale, come evidenziato nella figura.
Questo sistema permette una completa protezione
contro ogni tentativo di:
- rimozione della barriera dai supporti;
- rimozione dei supporti dai punti di fissaggio.
L’ampolla orizzontale deve essere posizionata in modo
tale che il contatto si apra non appena si tenta di
muovere la barriera.
Prima di collegare la linea tamper alla centrale,
verificare che il contatto delle singole ampolline risulti
chiuso così come la linea tamper.
Kit

20/68 MWA60R/T
14.0 DISQUALIFICA (Avvertenza importante)
Al fine di prevenire e segnalare disallineamenti provocati ad impianto spento o da ostacoli interposti nel fascio di
azione delle barriere, è indispensabile collegare l’uscita di disqualifica (morsetto D).
L’uscita D fornisce un negativo transistorizzato (Max.50 mA) che viene a mancare quando il livello del segnale
scende al di sotto di un livello minimo per più di 30 secondi.
15.0 STAFFE OPZIONALI
Le staffe opzionali mod. SP20/MWA e
mod.SP50/MWA possono essere
utilizzate per l’installazione a muro.
SP20/MWA
SP50/MWA
Le staffe opzionali mod.SP120/MWA e SP130/MWA
possono essere utilizzate per l’installazione a
pavimento.
SP130/MWA
Interrata o cementata.
Nota: fissare la base al palo attraverso
2 bulloni (M8x30) e 2 dadi M8
SP120/MWA
Fissaggio a pavimento
con tasselli
