est désactivé et les LED s’allument quand le détecteur détecte un mouvement, pour le notifier à l’utilisateur. Utiliser le mode Test
pour déterminer la couverture de détection du détecteur pendant l’installation du senseur.
Mode repos
temps qui s’écoule entre la transmission d’un mouvement et la transmission suivante

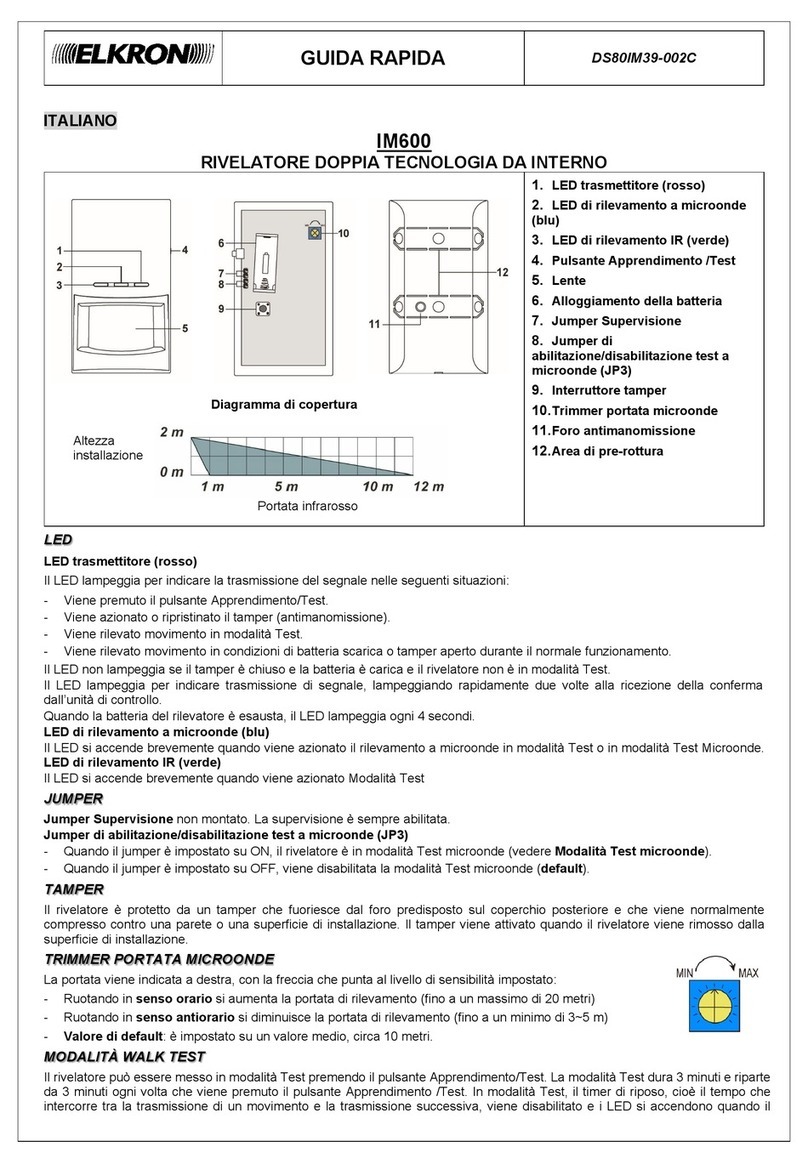

Mode Test micro-ondes
Le mode Test micro-ondes sert exclusivement pour le test de la portée des micro-ondes. Utiliser le cavalier JP3 pour activer le
mode Test micro-ondes. Quand le détecteur est en mode Test micro-ondes, la détection du PIR est exclue, le transmetteur à
micro-ondes est activé pour envoyer plusieurs fois des signaux à micro-ondes pour la détection des mouvements.
Quand le détecteur détecte des mouvements en mode Test micro-ondes, la LED micro-ondes bleue transmet une signalisation en
s’allumant brièvement.
Utiliser le mode Test micro-ondes pour déterminer la portée des micro-ondes et régler la portée avec le régulateur potentiomètre
de portée micro-ondes, si nécessaire. Désactiver le mode Test après le complètement du test, configurant le cavalier JP3 sur OFF
pour revenir au mode normal de fonctionnement du détecteur.
Procédure d’apprentissage
Insérer la batterie, respectant la polarité.
La LED rouge commence à clignoter pendant 30 secondes pour montrer que le détecteur est en cours d’initialisation.
Pendant l’initialisation, le détecteur n’est pas activé. On conseille de s’éloigner du champ de détection pendant cette
période. Après l’initialisation, la LED rouge s’éteint et le détecteur revient au mode normal de fonctionnement.
Mettre l’unité de contrôle en mode apprentissage. Pour les détails, consulter le manuel d’instructions de l’unité de contrôle.
Appuyer sur la touche Apprentissage/Test pour transmettre le signal à l’unité de contrôle.
Si l’unité de contrôle reçoit le signal du détecteur, elle affiche les données du dispositif. Pour compléter la procédure
d’apprentissage, consulter le manuel d’instructions de l’unité de contrôle.
Quand le détecteur a été acquis, mettre l’unité de contrôle en mode Walk Test (Test mouvement). Maintenir la position
choisie du détecteur, appuyer sur la touche Test pour vérifier si cette position est comprise dans le champ de couverture.
Une fois vérifiée la position choisie, procéder avec l’installation.
Installation
Le détecteur est conçu pour être monté sur une surface plane ou dans un angle à l'aide des vis de fixation et des chevilles
fournies.
La base est dotée de trous prédécoupés en plastique plus mince, pour permettre le montage. Deux sont placés dans la partie
arrière pour le montage sur une surface, quatre sur les côtés pour le montage en angle.
Montage sur une surface plane :
I. Séparer la base de son couvercle.
II. Percer les orifices de fixation prédécoupés sur
le côté interne de la base.
III. Utiliser un gabarit pour percer les trous sur la
surface. Insérer les chevilles si l’installation est
effectuée dans du plâtre ou des briques.
IV. Visser la base dans les chevilles.
V. Visser le couvercle sur la base.
Montage en angle :
I. Percez les orifices de fixation prédécoupés sur
l’étrier triangulaire fourni.
II. Utiliser un gabarit pour percer les trous sur la
surface de l’angle.
III. Insérer les chevilles et visser l’étrier sur les
chevilles, avec les deux repères de
positionnement en haut, tournés vers
l’utilisateur.
IV. Accrocher le détecteur à l’étrier triangulaire. De
cette façon le tamper est enfoncé contre l’étrier. Les quatre orifices prédécoupés angulaires ne sont pas nécessaires
si on utilise l’étrier triangulaire pour le montage en angle.
<
<N
NO
OT
TE
E>
>
Accorder une attention particulière aux opérations de perçage des parties minces prédécoupées.
DECLARATION UE DE CONFORMITÉ SIMPLIFIÉE
Le fabricant, URMET S.p.A., déclare que l’équipement radio : DETECTEUR DE MOUVEMENT DOUBLE TECHNOLOGIE IM600
est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet
suivant : www.elkron.com.
CLIQUEZ SUR LE LIEN SUIVANT DU SITE ELKRON POUR ACCÉDER À LA FICHE TECHNIQUE DU PRODUIT ET
TÉLÉCHARGER LE MANUEL COMPLET :
Orifices prédécoupés pour les
trous centraux pour montage
sur surface plane
.Renfoncement
pour tamper
enfoncé Etrier triangulaire pour
montage en angle
Orifices prédécoupés
pour la fixation de l’étrier
Orifices prédécoupés
pour la fixation de l’étrier
en angle
