Emerson KlauKe ES 32RMCCFM User manual

ES 32RMCCFM
HE.17772_D © 08/2017 R&D-2
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 [phone] • Telefax ++49 [phone] • www.klauke.com
www.klauke.com
Serialnumber
BTC3
3
3

Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-
schieden haben und wünschen Ihnen viel Freude damit.
Sie haben ein Qualitätsprodukt „Made in Germany“
erworben und erhalten 2 Jahre Garantie. Diese be-
ginnt mit dem Kaufbelegdatum.
UmlangeFreudeundeine einwandfreieFunktiondes Werk-
zeuges sicherzustellen, muss das Gerät spätestens beim
Erreichen von 10.000 Arbeitsvorgängen oder nach 3 Jah-
ren durch ein Autorisiertes Service Center (ASC) gewartet
werden. Wird das Wartungsintervall von 10.000 Arbeitsvor-
gängen nicht eingehalten, erlischt der Garantieanspruch.
Im Rahmen dieser Wartung werden verschlissene Teile
ersetzt und sicherheitsrelevante Teile geprüft und ggf. vor-
beugend ersetzt.
Darüber hinaus empfehlen wir das Gerät jährlich zur Über-
prüfung an das zuständige ASC einzusenden.
Für Fragen rund um unseren Werkzeugservice oder eine
Frage zu einem bestimmten Anwendungsfall stehen wir
Ihnen persönlich unter der kostenlosen 0800-4685528 zur
Verfügung.
Ihr Klauke Team
Thank you for choosing a Klauke tool. We hope it gives you
lots of pleasure.
You have purchased a quality product „Made in Ger-
many“, which is covered by a 2 year warranty. The
warranty commences from the purchase receipt date.
To ensure lasting enjoyment and a flawless tool function, the
product must be serviced by an Authorised Service Center
(ASC)after10,000operationsorafter3years.Shouldtheser-
viceIntervalexceed10.000cyclesthewarrantyclaimisvoid.
The Service includes predictive maintenance in which worn-
out parts will be replaced and safety relevant parts checked/
replaced.
We recommend to have the tools checked yearly through
an Authorized Service Center (ASC).
If you have any questions about our tool service or about a
specific application, please go to
http://www.klauke.com/en/support/tool-service/
Your Klauke team

ES 32RMCCFM
HE.17772_D © 08/2017
ACHTUNG! Garantiesiegel
Bei Beschädigung Garantieverlust
ATTENTION! Warranty seal
If broken loss of Warranty
HE.17537
HE.18055_D
FCC ID: RFRMS42 • IC: 4957A-MS42
Model: CFM
Thisdevicecomplieswith Part15 ofthe FCCRules andwith
Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation
optional:
BL1850(B) (RAL4)
BL1840(B) (RAL40)
BL1830(B) (RAL2)
NG2
BL1815 (RAL1)
I
WORK SERVICE DON´T DO General
safety rules
ES32E
batch# e.g. 304711
datecode e.g. P = 2020; R =April
consecutive# e.g. „142“ = tool # 142
datecode
Year Code Month Code Month Code
2018 M Jan. N July V
2019 N Feb. P Aug. W
2020 P Mar. Q Sept. X
2021 Q Apr. R Oct. Y
2022 R May S Nov. Z
2023 S June T Dec. 1
Auf dem Knapp 46
D-42855
Remscheid
304711
PR
142
HE.17537
BTC3
BTC3

ES 32RMCCFM
HE.17772_D © 08/2017
1 2
38
75
119
116
403
3
145,5
Ø32
87
156,5
HE.17775_C
T30001
RoHS
ES32RMCCFM
Cutting tool • Ø 32 mm • 18V
Gustav Klauke GmbH
Auf dem Knapp 46 • D-42855 Remscheid
For use only with 18V Makita Battery
II
WORK SERVICE DON´T DO General
safety rules
HE.16759_D
Next Generation
T30001
RoHS
HE
<70dB <2,5m/s2
+40°C
-10°C
2,0 kg
WARNING
Read all safety warnings, instructions, illust-
rations and specifications provided with this
power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
1 2 3
15 kN

ES 32RMCCFM
HE.17772_D © 08/2017
Li-ion
Use tool only with 18V Makita Battery
BL1850(B) 45 min.
RAL4
BL1840(B) 36 min.
RAL40
BL1830(B) 22 min.
RAL2
BL1815 15 min.
RAL1
10 - 40°C
®
Li-ion & Ni-MH 7.2-18V
DC18RC
Alle Bedienungsanleitungen auch unter www.klauke.de abrufbar
All manuals are also available on www.Klauke.com
III
WORK SERVICE DON´T DO General
safety rules

ES 32RMCCFM
HE.17772_D © 08/2017
30% max.
IV
WORK SERVICE DON´T DO General
safety rules
ES 32 Bestimmungsgemäße Verwendung
Intended use Vorhersehbare Fehlanwendung
Forseable misuse
Eindrähtiger
Rundleiter Freileitung (Aldrey) Mehrdrähtiger Rundleiter Verdichtet Mehrdrähtig Feindrähtig Feinstdrähtig ACSR Armierter Leiter
cable CL1 - re conductor CL2 - rm cable CL2 - rm cable CL2 - rmV
compacted cable CL5 - F cable CL6 - F reinforced
conductor
®
STOP
>330°

ES 32RMCCFM
HE.17772_D © 08/2017
1. 2.
V
WORK SERVICE DON´T DO General
safety rules
ATTENTION
VERY IMPORTANT

ES 32RMCCFM
HE.17772_D © 08/2017 VI
WORK SERVICE DON´T DO General
safety rules

ES 32RMCCFM
HE.17772_D © 08/2017 VII
WORK SERVICE DON´T DO General
safety rules
RC PAIRING
Keep Trigger
pressed ...
FOUND REMOTE
B0Z2sPo0
Connect?
Yes Next
FOUND REMOTE
B0Z2sPo0
Connect?
Yes Next
FOUND REMOTE
B0Z2sPo0
Connect?
Yes Next
FOUND REMOTE
B0Z2sPo0
Connect?
Yes Next
RC CONNECTING
Connecting
to
B0Z2sPo0
RC CONNECTED
B0Z2sPo0
Auto Shutoff
in 29:57 min. *
Press Button
on remote!
Auto Shutoff
in 14:54 min. *
RC PAIRING
RC SEARCH
RC PAIRING
RC SEARCH BTC3
B0Z2sPo0
B0Z2sPo0
CLICK
B0Z2sPo0
B0Z2sPo0
BTC3
PRESS
BT
B0Z2sPo0
HE.191
FOUND REMOTE
B0Z2sPo0
Connect?
Yes Next
AKE6rFa8
AKE6rFa8
DISPLAY
after 10:00 min.
auto shutoff
in 14:59 min. after 13:30 min.
after 25:00 min.
auto shutoff
in 29:59 min. after 28:30 min.
CL
IC
K
C
RC PAIRING
RC CONNECTED

ES 32RMCCFM
HE.17772_D © 08/2017 VIII
WORK SERVICE DON´T DO General
safety rules

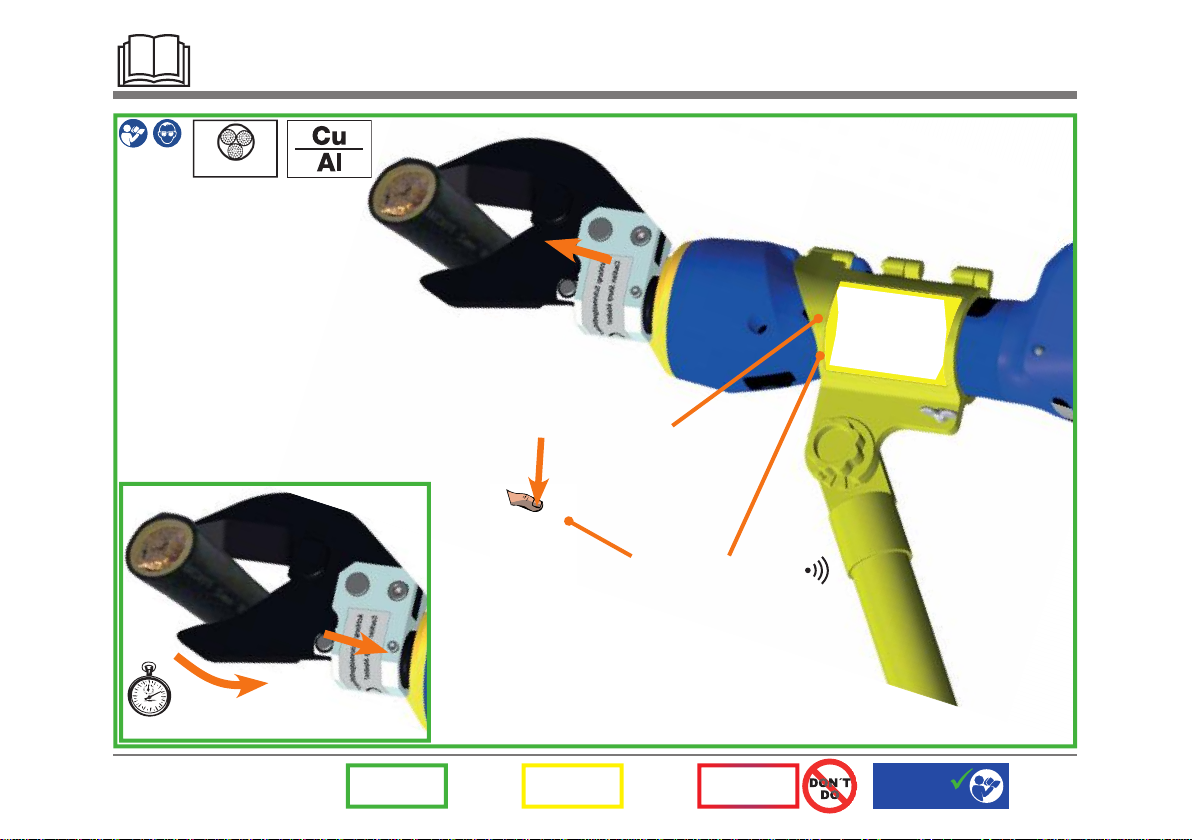

BTC3
Ø32mm
only works as bundle
PRESS
2x Doubleclick
BTC3 + HHRMCM =
HHRMCM
after 30 sec.

ES 32RMCCFM
HE.17772_D © 08/2017 IX
WORK SERVICE DON´T DO General
safety rules
*Abb. ähnlich/pic. similar/Similaires
*
**

ES 32RMCCFM
HE.17772_D © 08/2017 X
WORK SERVICE DON´T DO General
safety rules
*Abb. ähnlich/pic. similar/Similaires
*
*
*
*

ES 32RMCCFM
HE.17772_D © 08/2017 XI
WORK SERVICE DON´T DO General
safety rules
Operator: DIN EN 50110 Bystanders: DL = 10 m
Unter Spannung stehendes Teil
Gefahrenzone
Annäherungszone
D
D
L
V
D : Abstand, der die äußere Begrenzung der Gefahrenzone festlegt
D : Abstand, der die äußere Begrenzung der Annäherungszone festlegt
L
V
Bild 1 – Abstände in Luft und Zonen für Arbeiten
Tabelle A.1 — Richtwerte für Abstände DLund DV
Netz-Nennspannung
UN(Effektivwert) kV
Annehmbarer Mindestabstand in
Luft, der die äußere Grenze der
Gefahrenzone bestimmt
DLmm
Annehmbarer Mindestabstand in
Luft, der die äußere Grenze der
Annäherungszone bestimmt
DVmm
<1 keine Berührung 300
3 60 1 120
6 90 1 120
10 120 1 150
15 160 1 160
20 220 1 220
30 320 1 320
36 380 1 380
45 480 1 480
60 630 1 630
70 750 1 750
110 1 000 2 000
132 1 100 3 000
150 1 200 3 000
220 1 600 3 000
275 1 900 4 000
380 2 500 4 000
480 3 200 6 100
700 5 300 8 400
Die DL- und DV-Werte sind als eine Gruppe von administrativen Mindestwerten ausgelegt und beziehen sich
auf die in den Ländern Europas existierenden Werte.
Bis 70 kV: Für DLgibt es eine Vielzahl von Werten, da bei der Berechnung des elektrischen Bauteils
ergonomische Erwägungen vorherrschen.
Daher wird der niedrigste der europäischen Werte verwendet.
Über 70 kV: Die elektrische Komponente herrscht vor.
Dementsprechend werden die Minimal-Werte für DLin dieser Tabelle bestätigt durch Berechnungsverfahren
von IEC 61472.
ANMERKUNG 1 Zwischenwerte für DLund DVkönnen durch lineare Interpolation bestimmt werden.
ANMERKUNG 2 Die Werte der Tabelle A.1 sollen eine Richtschnur darstellen für die zukünftige Harmonisierung
zwischen den Mitgliedsstaaten. Dennoch können niedrigere Werte vorübergehend akzeptiert werden.

ES 32RMCCFM
HE.17772_D © 08/2017 XII
WORK SERVICE DON´T DO General
safety rules
70° min.
70° min.
ATTENTION
VERY IMPORTANT
horizontal
horizontal
*Abb. ähnlich/pic. similar/Similaires *
1. Risk assessment
2. see General Safety Instructions
for Live-line Working

ES 32RMCCFM
HE.17772_D © 08/2017 XIII
WORK SERVICE DON´T DO General
safety rules

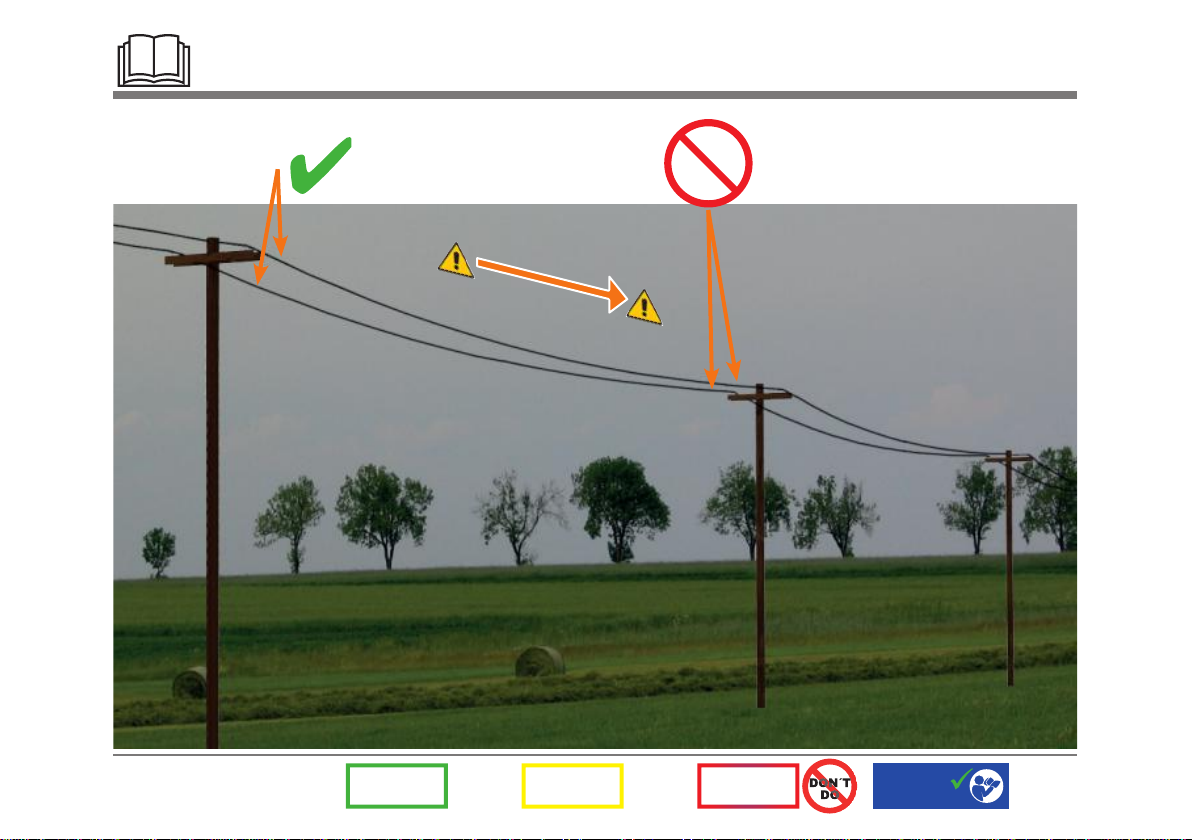

CUT DON´T
CUT
STROMFLUSS
STROMFLUSS
CURRENT FLOW
CURRENT FLOW

ES 32RMCCFM
HE.17772_D © 08/2017
*1 Error codes:
1 Overcurrent fuse
2 Overcurrent comparator
3 Overheat board
4 Overheat battery
5 Battery empty, operation stop
6 Faulty crimp
motor in operation
7 Faulty crimp
motor not in operation
8 Low battery
9 Battery empty
10 RTC battery low
11 Tool deactivated
12 Service necessary
13 RTC not found
14 BT unit not found
16 Pressure sensor not found
17 Burst pressure exceeded
18 Battery temperature too low
21 Fernbedienung batterie schwach
1 Überstrom durch
Überstromsicherung
2 Überstrom durch Komparator
3 Boardtemperatur zu hoch
4 Akkutemperatur zu hoch
5 Akkuspannung während der
Operation zu gering
6 Fehlpressung bei
laufendem Motor
7 Fehlpressung bei
stehendem Motor
8 NiedrigeAkkuspannung
9 Akku leer
10 RTC-Batterie leer
11 Werkzeug deaktiviert
12 Service nötig
13 RTC nicht verfügbar
14 BT-Modul nicht verfügbar
16 Drucksensor nicht verfügbar
17 Berstdruck überschritten
18 Akkutemperatur zu gering
21 remote control battery low
*2 (2Hz)
ERROR CODE:
****
TOTAL:
t = 0.07 h
Q = 21.12 Ah
n = 174
NEXT SERVICE:
9826 OPsCycles
(until next service)
Since manufacturing:
operating houres
Capacity
# crimps
Bluetooth (if connected) *2
Battery charging level
Error code *1
PRESS
PRESS
PRESS
PRESS
1
2
3
5
6
7
BT
CURRENT USER: 1
REMOTE CONTROL
initial settings:
to change:
current user confirmed
additional profiles:
1: remote control (double click)
2-5: double click
USER SELECT: 1
REMOTE CONTROL
CURRENT USER: 2
DOUBLE CLICK
3 sec.
4a
4b
4c
4d
CURRENT USER:2
DOUBLE CLICK
XIV
WORK SERVICE DON´T DO General
safety rules

ES 32RMCCFM
HE.17772_D © 08/2017
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée
aux deux conditions suivantes:
(1) l’appareil ne doit pas produire de brouillage, et
(2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le foncti-
onnement.
NOTICE:
Changes or modifications made to this equipment not expressly approved by Klauke may void the FCC authorization to operate this equipment.
XV
WORK SERVICE DON´T DO General
safety rules
PRESS
PRESS
≤20 sec.
PRESS
PRESS
REPEAT
> 20 sec.
PRESS
PRESS
≤20 sec.
Klauke i-press®Software
www.klauke.com/connectivity
Klauke i-press®App

ES 32RMCCFM
HE.17772_D © 08/2017 XVI
WORK SERVICE DON´T DO General
safety rules
i
OIL
1.
2.
3.
DIN EN 50110
N
O
C
H
I
L
D
R
E
N
<
1
6
A
T
W
O
R
K
•
BEFORE WORK
SAFETY
3 years or
10.000 operations
®
®
[email protected]
WEEE
2012/19/EU
®

ES 32RMCCFM
HE.17772_D © 08/2017 XVII
WORK SERVICE DON´T DO General
safety rules
D GB F E NLP RUS PL I
Wann/When/Quand/Quando/
cuándo/Wanneer/Когда/это
происходит/Kiedy/quando
Warum/Why/Pourqoui/Porquê/
¿por qué?/Waarom/Причина/
Dlaczego/Perché
20 sec
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
après opération de travail
Después del proceso de trabajo
após o processo de trabalho
na bedrijfscyclus
после цикла опрессовки
po zakończeniu pracy
dopo il processo di lavoro
20 sec/5Hz
während der Übertemperatur
while exceeding the temp. limit
pendant surchauffe
en caso de temperatura excesiva
durante a temperatura excessiva
tijdens te hoge temperatuur
при высокой температуре
внутри корпуса
przy przegrzaniu
superando il limite di temperatura
Werkzeug zu heiß
Unit too hot
outil surchauffé
Herramienta demasiado caliente
ferramenta demasiado quente
gereedschap te heet
Перегрев инструмента
urządzenie za gorące
Utensile troppo caldo

Handgeführtes batteriebetriebenes
Elektrowerkzeug Typ ES 32RMCCFM
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid
Telefon ++49 [phone] • Telefax ++49 [phone] • www.klauke.com
(D) CE-´17 - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den fol-
genden Normen oder normativen Dokumenten übereinstimmt: EN 62841-1, EN ISO 12100, EN ISO 13857,
EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 gemäß den Bestimmungen der Richtlinien
2006/42/EG, 2014/30/EU, 2011/65/EU
(GB) CE-´17 - Declaration of conformity. We declare under our sole responsibility that this product is in confor-
mity with the following standards or normative documents: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 in accordance with the regulations of directives
2006/42/EG, 2014/30/EU, 2011/65/EU
(F) CE-´17 - Déclaration de conformité. Nous déclarons sous notre seule reponsabilité que ce produit est en con-
formité avec les normes ou documents normatifs suivants: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conformément aux réglementations des directives
2006/42/EG, 2014/30/EU, 2011/65/EU
(E) CE-´17 - Declaración de conformidad. Declaramos bajo nuestra sola responsabilidad que este producto està
en conformidad con las normas o documentos normativos siguientes: EN 62841-1, EN ISO 12100, EN ISO 13857,
EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 de acuerdo con las regulaciones de las
directivas 2006/42/EG, 2014/30/EU, 2011/65/EU
(I) CE-´17 - Dichiarazione di conformità. Dichiariamo sotto la nostra esclusiva responsabilità che questo prodot-
to è conforme alle seguenti norme e documenti normativi: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conformemente alle disposizioni delle direttive
2006/42/EG, 2014/30/EU, 2011/65/EU
(P) CE-´17 - Declaração de conformidade. Declaramos sob nossa exclusiva responsabilidade que este producto
cumpre as seguintes normas ou documentos normativos: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 conforme as disposiçoes das directivas
2006/42/EG, 2014/30/EU, 2011/65/EU
(NL) CE-´17 - Konformiteitsverklaring. Wij verklaren en wij stellen ons er alleen voor verantwoordelijk dat dit produkt
voldoet aan de volgende normen of normatieve documenten: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 overeenkomstig de bepalingen van de richtlijnen
2006/42/EG, 2014/30/EU, 2011/65/EU
(GR) CE-´17 -        
            
    EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3,
EN 61000-6-2, EN 60529, EN 1037  2006/42/EG, 2014/30/EU, 2011/65/EU
(S) CE-´17 - Konformitetsdeklaration. Vi förklarar pá eget ansvar att denna produkt õverenstämmer med följande
normer eller normativa dokument: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3,
EN 61000-6-2, EN 60529, EN 1037 enligt bestãmmelserna i direktiverna 2006/42/EG, 2014/30/EU, 2011/65/EU
(DK) CE-´17 - Konformitetserklæring. Vi erklærer under almindeligt ansvardt at dette produkt er i overensstem-
melse med folgende normer eller normative dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349,
EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 i henhold til bestemmelseme i direktiverne
2006/42/EØF, 2014/30/EU, 2011/65/EU
(N) CE-´17 - Konformitetserklæring. Vi erklærer på eget ansvarlighet at dette produkt er i overensstemmelse med
følgende standarder eller standard-dokumenter: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1,
EN61000-6-3,EN61000-6-2,EN60529,EN1037ihenholdtilbestemmelseneidirektivene2006/42/EØF,2014/30/EU,
2011/65/EU
(FIN) CE-´17 - Todistus slandardinmukaisuudesta. Asiasta vastaavana todistamme täten, että tämä tuote on
seuraavien standardien ja standardoimisasiakirjojen vaatimusten mukainen: EN 62841-1, EN ISO 12100,
EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 ja vastaa säädoksiä
2006/42/EG, 2014/30/EU, 2011/65/EU
(SK) CE-´17 – Prehlásenie o zhode. Prehlasujeme na vlastnú zodpovednosť, že tieto produkty sú v súlade s nasle-
dovnými normami: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2,
EN 60529, EN 1037 a v zhode so smernicemi 2006/42/EG, 2014/30/EU, 2011/65/EU
(PL) CE-´17 - Zgodnosc z dyrektywami CE. Swiadomi odpowiedzialnosci oswiadczamy, ze niniejszy produkt jest
zgodny z nastepujacymi normami lub dokumentacja normatywna: EN 62841-1, EN ISO 12100, EN ISO 13857,
EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 zgodnie z postanowieniami wytycznych
2006/42/EG, 2014/30/EU, 2011/65/EU
(CZ) CE-´17 – Prohlášeni o shode. Prohlašujeme na vlastni zodpovednost, ze tyto produkty splnuji nás-
ledujici normy nebo normativni listiny: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1,
EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037; Ve shode se smernicemi 2006/42/EG, 2014/30/EU, 2011/65/EU
(SLO) CE-´17 - Izjava o skladnosti. S tem potrjujemo splošno odgovornost, da je ta izdelek narejen v skladu z na-
vedenimi normami in standardi: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3,
EN 61000-6-2, EN 60529, EN 1037 ter določbami in smernicami 2006/42/EG, 2014/30/EU, 2011/65/EU
(HR) CE-´17 - Izjava o sukladnosti. Pod punom odgovornošću izjavljujemo da je proizvod naveden u naslovu
ovog dokumenta sukladan sa primijenjenim normama i normativnim dokumentima : EN 62841-1, EN ISO 12100,
EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037 u skladu sa odredbama
preporuka 2006/42/EG, 2014/30/EU, 2011/65/EU
(H) CE-´17 – Megfelelőségi nyilatkozat. Kéziműködtetésűelektromos kéziszerszámok: Teljes felelősségel ki-
jelentjük, hogy ezek a termékek a következőszabványokkal és irányelvekkel összhangban vannak: EN 62841-1,
EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1, EN 61000-6-3, EN 61000-6-2, EN 60529,
EN 1037; és megfelelnek a rendeltetés szerinti 2006/42/EG, 2014/30/EU, 2011/65/EU irányelveknek.
(RO) CE-´17 - Declaraţie de conformitate. Noi declarăm pe propria răspundere căacest produs este în conformitate
cu următoarele norme şi documente normative: EN 62841-1, EN ISO 12100, EN ISO 13857, EN 349, EN 28662-1,
EN 61000-6-3, EN 61000-6-2, EN 60529, EN 1037; potrivit dispoziţiilor directivelor 2006/42/EG, 2014/30/EU,
2011/65/EU
Remscheid, den 02.11.2017
___________________________________________
Dipl.-Ing. Joh.-Christoph Schütz, CE-Beauftragter
