emmeti Sintesi Wall RF User manual

Cronoumidostato
Digitale
SINTESI WALL RF
Manuale d’Uso
E70010620

- 1 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
■Avvertenze di sicurezza Pagina 3
■Dimensioni Pagina 3
■Descrizione dispositivo Pagina 4
■Schema di collegamento Pagina 5
■Installazione e configurazione iniziale Pagina 6
■Descrizione della App Pagina 8
■Modalità di funzionamento Pagina 13
■Descrizione del menù di configurazione Pagina 15
■Menù CLOCK - Impostazione data e ora Pagina 16
■Menù PROG - Impostazione programmi Pagina 18
■Menù SET - Impostazione temperature T1, T2, T3 Pagina 20
■Menù RH% - Impostazione delle soglie di umidità Pagina 21
■Menù EXT - Impostazione programma attivazione VMC Pagina 22
■Menù TIMER - Impostazione temporizzazione Pagina 23
■Menù ADV - Impostazione parametri avanzati Pagina 24
- modo di funzionamento Pagina 24
- tipo di regolazione Pagina 25
- parametri per il tipo di regolazione Pagina 25
- temperatura di antigelo Pagina 26
- aggiustamento della temperatura misurata Pagina 26
- configurazione connessione Wi-Fi RF Pagina 27
- modalità di comando dell’impianto di condizionamento/riscaldamento Pagina 28
- minima/massima temperatura impostabile Pagina 29
- password per il blocco dei tasti Pagina 29
- contaore di funzionamento Pagina 30
- retroilluminazione del display Pagina 30
■Menù RF - Configurazione collegamento con attuatori Pagina 31
- configurazione del collegamento con attuatori remoti Pagina 32
- test degli attuatori remoti Pagina 32
■Altre funzioni del dispositivo Pagina 33
■Reset del dispositivo Pagina 34
■Tipi di regolazione Pagina 35
■Come fare in caso di sostituzione dell'Access Point Pagina 37
■Come fare per eliminare il dispositivo dal proprio account Pagina 37
■Caratteristiche tecniche Pagina 38
■Norme di riferimento Pagina 38
■Programmi invernali Pagina 39
■Programmi estivi Pagina 40
Indice

- 2 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Cronotermostato elettronico Wi-Fi RF a programmazione settimanale con funzione
umidostato progettato per il controllo della temperatura e dell’umidità. Dispone di 3
canali di comunicazione a radiofrequenza indipendenti per controllare un generatore
(caldaia o pompa di calore) e/o gli attuatori cronotermostatici, un deumidificatore e
un’unità di ventilazione meccanica controllata (VMC).
Il collegamento Wi-Fi consente di collegare il dispositivo al router di casa e quindi
a internet, permettendo così il controllo completo anche da remoto, grazie alla app
“Emmeti Sintesi” disponibile gratuitamente per iOS e Android.
L’attivazione del condizionatore (o della caldaia), del deumidificatore e dell’unità
ventilante avviene per mezzo di altrettanti attuatori remoti (da acquistare a parte),
comandati attraverso l’invio di segnali a radiofrequenza, senza quindi bisogno di
effettuare alcun cablaggio. É possibile il controllo del condizionatore (o della caldaia)
anche via cavo grazie al relè presente sul dispositivo.
La retroilluminazione del display può essere personalizzata dall’utente scegliendo tra
48 possibili colori. In alternativa, è possibile impostare la retroilluminazione in modo
che vari in base allo scostamento tra temperatura misurata e temperatura impostata.
La retroilluminazione può sempre essere spenta qualora risulti fastidiosa, ad esempio
perché il dispositivo è installato in camere da letto.
Codice Modello Descrizione
02018148 Sintesi Wall RF Cronotermostato settimanale colore bianco
Cloud Emmeti Access Point App Sintesi Wall RF

- 3 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
■Durante l’installazione ed il funzionamento del dispositivo è necessario
rispettare le seguenti indicazioni:
1) Il dispositivo deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare o collegare il dispositivo se qualche parte di esso risulta
danneggiata.
3) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
4) Il dispostivo deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
6) Nell’impianto elettrico a monte del cronotermostato deve essere installato un
dispositivo di protezione contro le sovracorrenti.
7) Il dispositivo esegue azioni di tipo 1B ed è adatto per ambienti con grado di
inquinamento 2 e categoria di sovratensione III (EN 60730-1).
DIMENSIONI
AVVERTENZE DI SICUREZZA
130
85
28

- 4 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
a Orologio
b Giorno della settimana
c Funzionamento spento
d Carico attivo (modalità condizionamento)
e Carico attivo (modalità riscaldamento)
f Temperatura misurata

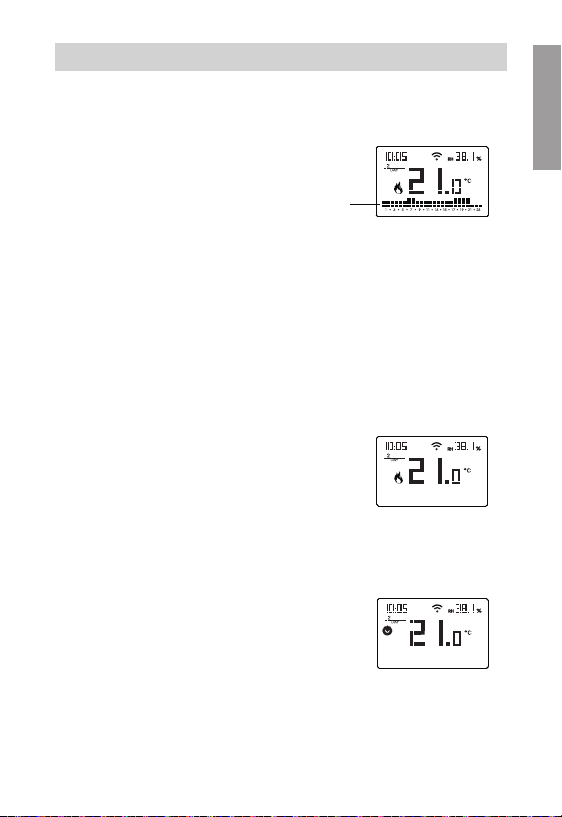

g Programma giornaliero in esecuzione suddiviso in 24 istogrammi,
uno per ogni ora del giorno. Ad ogni ora è associata una tra le 3 temperature:
Temperatura T1 Temperatura T2 Temperatura T3
h Funzionamento temporizzato attivo
Sincronizzazione con impostazioni sul Cloud Emmeti in corso
Connessione alla rete Wi-Fi attiva
Umidità relativa misurata
Menù di configurazione:
RF configurazione connessione a radiofrequenza con attuatore
ADV parametri avanzati del dispositivo
TIMER temporizzazioni
RH % soglia di umidità
EXT programmi funzionamento VMC
SET temperature funzionamento automatico T1, T2, T3
PROG programmi funzionamento automatico
CLOCK data e ora
Funzionamento locale attivo. In questo stato il dispositivo è disconnesso dal Cloud
Emmeti e un'eventuale variazione del funzionamento deve essere apportata tramite
i tasti sul cronotermostato. Il funzionamento locale può essere disabilitato dalla app
Blocco tastiera attivo
DESCRIZIONE DISPOSITIVO

- 5 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
SCHEMA DI COLLEGAMENTO
L
N
NC
NA
C
Nota: il consenso al generatore (caldaia o pompa di calore) può avvenire anche
attraverso il relè del termostato.

- 6 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
INSTALLAZIONE E CONFIGURAZIONE INIZIALE
1 3
1
1
2
click
5
2
4

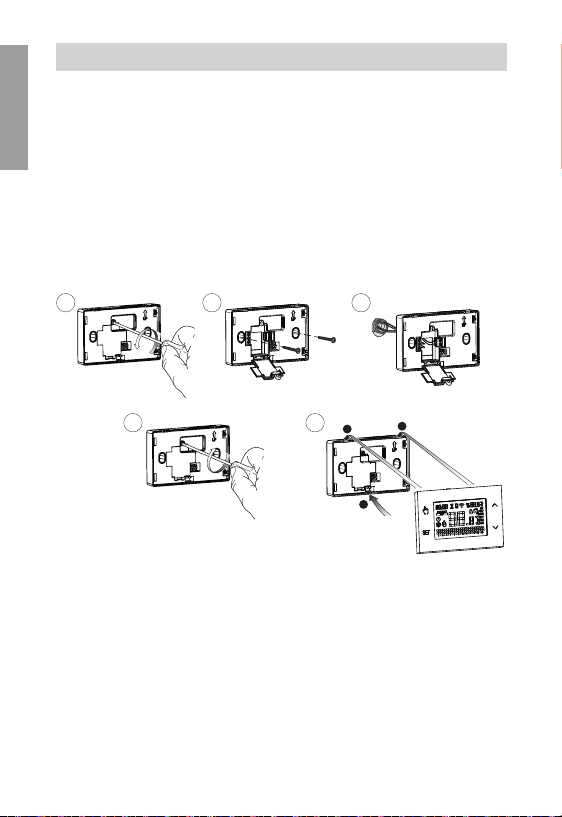

Il dispositivo può essere installato a parete o a copertura della scatola da incasso
3 moduli (tipo 503).
Si consiglia il posizionamento ad un'altezza di 1,5 metri dal pavimento, in una zona
che rispetti il più possibile le condizioni di temperatura media di tutto l'ambiente.
Assicurarsi che la distanza tra l'Access Point e il dispositivo sia tale da garantire una
comunicazione stabile.
Evitare l'installazione vicino porte o finestre, in nicchie, dietro porte e tende o in
posizioni con eccesso o totale mancanza di aereazione, onde evitare che la lettura
della temperatura misurata dalla sonda sia in qualche modo sfalsata.
Posizionamento del dispositivo
Collegamento e associazione con gli attuatori a radiofrequenza
1. Alimentare il dispositivo seguendo lo scheda di collegamento di pag 5.
2. Verificare che il modo di funzionamento del dispositivo sia corretto:
riscaldamento (impostazione di fabbrica) se deve pilotare una caldaia,
condizionamento nel caso di un condizionatore. Per modificare il modo
di funzionamento vedere pag. 24.
3. Configurare il collegamento a radiofrequenza con gli attuatori remoti.
Il dispositivo consente la regolazione indipendente della temperatura,
dell’umidità (in modalità deumidificazione) e dell’unità di ventilazione,
mediante altrettanti attuatori remoti.
Per i dettagli sulla configurazione degli attuatori remoti vedere pagg. 31-32.

- 7 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
1. Installare e avviare la app Emmeti - Sintesi Wi-Fi sul proprio smartphone (o tablet)
2. Creare un account Emmeti al quale associare il dispositivo Sintesi Wall RF.
Nota: qualora già si disponga di un account Emmeti, passare al punto 4.
a. Scegliere "Registrati"
b. Compilare i campi "e-mail" e "password" e confermare scegliendo "Registrati"
Nota: per questioni di sicurezza si raccomanda di scegliere una password
diversa da quella utilizzata per l'accesso alla propria casella e-mail
c. Controllare la propria casella e-mail: confermare l'attivazione dell'account
cliccando sul link contenuto nella e-mail inviata dal sistema
3. Inserire e-mail e password del proprio account Emmeti
4. Aggiungere al proprio account Emmeti il Sintesi Wall RF
Sulla app...
a. Scegliere "Agg. Termostato". La procedura guida l'utente durante
le fasi di configurazione del Sintesi Wall RF
Sul Sintesi Wall RF...
b. Tenere premuti contemporaneamente i tasti e finchè il display
visualizza Conf nET
Sulla app...
c. Scegliere la rete wi-fi evidenziata in verde il cui nome inizia con "iwm..."
d. Nella schermata successiva scegliere la rete wi-fi domestica alla quale
collegare il Sintesi Wall RF. Inserire la password della rete Wi-Fi domestica.
e. Inserire un nome che identifichi il Sintesi Wall RF, il pin (4 cifre visualizzate sul
display del Sintesi Wall RF.) Confermare con "Salva".
Nota: il PIN è visibile entro un paio di minuti. Se così non fosse, controllare
di avere eseguito correttamente le fasi precedenti ed eventualmente ripeterle.
La procedura di configurazione è terminata. A questo punto:
la app visualizza l'elenco dei dispositivi associati al proprio account tra i quali deve
comparire anche il dispositivo appena associato.
il Sintesi Wall RF.visualizza la schermata principale. Controllare che l'icona
sia fissa e che l'orario visualizzato in alto a sinistra sia corretto.
Configurazione del dispositivo

- 8 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Grazie alla app è possibile controllare il proprio dispositivo da remoto, in modo facile
ed intuitivo.
Emmeti SINTESI
Entra
Password
E-mail
Dimenticata la password ?
Registrati
Accedere al proprio account Emmeti inserendo le
credenziali di accesso (e-mail, password) scelte
in fase di registrazione.
Se non si dispone di un account Emmeti scegliere
“Registrati”.
Da questa schermata è possibile scegliere quale
dispositivo controllare. I dispositivi SINTESI WALL RF
sono identificati da una cornice circolare che riprende
la corona con il cursore per la selezione della
temperatura in modalità manuale.
consente di registrare un nuovo dispositivo
consente di raggruppare più dispositivi insieme.
Esempio 1: è possibile ragguppare tutti i
"SINTESI WALL RF" di un condominio di 3 piani
secondo la logica: “Piano 1”, “Piano 2”e “Piano 3”
Esempio 2: è possibile ragguppare tutti i
"SINTESI WALL RF" presenti nella casa delle vacanze
Pagina “Elenco dispositivi”
DESCRIZIONE DELLA APP
Pagina “Login”

- 9 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Pagina principale
Elenco programmi
Dalla pagina principale (Home) in modalità AUTO toccare sul programma in corso per
accedere all'elenco dei programmi relativi al modo di funzionamento attivo. É possibile:
creare un nuovo programma per la stagione in corso
seleziona, modifica, elimina o rinomina
un programma esistente
Nota: il lucchetto a sinistra del nome del programma
indica che quel programma non può essere modificato
o cancellato.
Visualizzazione dei tre livelli di temperatura T1, T2, T3
Selezionando un livello di temperatura è possibile
modificarne il valore facendo scorrere il cursore
Pagina "Elenco Programmi" regolazione temperatura
Questa schermata mostra lo stato del "Sintesi Wall RF":
Impostazione della temperatura di setpoint in
funzionamento manuale. Far correre il cursore per
modificare la temperatura.
Temperatura misurata (19.5°C)
Modo di funzionamento (RISCALDAMENTO)
Stato dell’impianto: ( ) simbolo presente = acceso
Tempo rimanente se è stata attivata la funzione Timer
Modalità di funzionamento
Toccare questa zona per modificare il modo
di funzionamento (riscaldamento/condizionamento)
e la modalità (automatico/manuale/spento).
Attivazione della funzione timer
Impostazione della durata della temporizzazione
(timer). Si presenta dopo aver attivato il timer.

- 10 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Per modificare un programma esistente, toccare il profilo programma del giorno da
modificare.
Sulla schermata che si apre, assegnare a ogni ora del giorno una tra le temperature
T1, T2 e T3 (identificate dai azzurro, verde ed arancione). Creato un programma per un
giorno, è possibile copiarlo su qualsiasi altro giorno della settimana (funzione “Copia”).
Nota: l’immagine si riferisce alla versione della app per smartphone. Sui tablet l’intera
programmazione settimanale è visibile in un’unica videata.
Modifica di un programma
05
06
07
08
09
10
11
12
04
03
02
01
00
Mercoledì
15.0 20.0 25.0
SALVA

- 11 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Home
• Vacanze
• Impostazioni
Elenco termostati
Programmi
Informazioni
Profilo
Logout
Menù configurazione
Zona notte
WALL
Zona notte
SALVA
Impostazioni
Da questa schermata è possibile:
Modificare il nome del "Sintesi Wall RF"
Visualizzare la schermata principale
Visualizzare i valori delle temperature
T1, T2 e T3
Effettuare le impostazioni avanzate:
- configurare l'allarme temperatura (massima
o minima)
- inserire l’e-mail del destinatario dell’allarme
- scegliere il tipo di regolazione (on-off o
proporzionale)

- 12 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Calendario Vacanza
Lun Mar Mer Gio Ven Sab Dom
maggio 2020
27 28 29 30 123
45678910
11 12 13 14 15 16 17
18 19 20 21 22 23 24
25 26 27 28 29 30 31
Lun Mar Mer Gio Ven Sab Dom
giugno 2020
1 2 3456 7
8 9 10 11 12 13 14
15 16 17 18 19 20 21
22 23 24 25 26 27 28
29 30 1 2 345
Impostare i giorni vacanza nei quali la regolazione
risulta spenta (funzionamento spento)
selezionandoli sul calendario.
Impostare un periodo vacanza
Durante il periodo vacanza sul campo
del funzionamento campare la scritta VAC
Impostazioni avanzate
ALLARME
E-mail destinatario per le segnalazioni di
allarme
Soglia di temperatura minima per allarme
Soglia di temperatura massima per allarme
Ritardo allarmi (secondi)
[email protected]
REGOLAZIONE TEMPERATURA
FUNZIONAMENTO LOCALE
SALVA
5 °C
10 s
inserire l’email dell’utente che riceverà le
segnalazioni di allarme
impostare le soglie di temperatura e il tempo (ritardo)
necessario affinchè scatti l’allarme
accedere alla schermata per la scelta del tipo di
regolazione della temperatura (on/off o proporzionale)
accedere alla schermata per il blocco del
funzionamento locale. Quando il funzionamento
locale è bloccato, ogni impostazione effettuata
con la tastiera del SINTESI WALL RF verrà ignorata.
Questa funzione è utile qualora si voglia
avere il controllo del dispositivo solo
utilizzando la app e impedire così modifiche
delle impostazioni dalla tastiera del
SINTESI WALL RF.
Impostazioni avanzate

- 13 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Per la regolazione della temperatura sono disponibili 3 modalità di funzionamento:
Modalità automatico
Consente di utilizzare il dispositivo
come un cronotermostato
e la regolazione della temperatura
avviene seguendo il "profilo" del
programma impostato.
Il profilo programma assegna ad ogni ora
del giorno una tra le 3 temperature T1, T2 o T3.
É possibile assegnare un programma diverso ad ogni giorno della settimana.
Nell'esempio, il dispositivo regola la temperatura in base al valore di:
T2 dalle 00:00 alle 6:00 e dalle 8:00 alle 17:00
T3 dalle 6:00 alle 8:00 e dalle 17:00 alle 21:00
T1 dalle 21:00 alle 24:00
I valori di T1, T2 e T3 possono essere impostati dall'utente.
Modalità manuale
Consente di utilizzare il dispositivo come
un termostato e la regolazione avviene
secondo la temperatura Tm.
Modalità spento
É adatta quando si prevedono lunghi periodi di assenza.
In questa modalità il dispositivo non effettua alcuna
regolazione tuttavia, qualora funzioni in riscaldamento,
mantiene una temperatura minima (temperatura di antigelo)
per prevenire possibili congelamenti dell'impianto.
MODALITÀ DI FUNZIONAMENTO
profilo
programma

- 14 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
Per passare dal funzionamento automatico a quello manuale
Funzionamento
manuale
Impostazione Tm
Funzionamento
automatico
Funzionamento
manuale
3"
Funzionamento
automatico
Impostazione Tm
Funzionamento
automatico
Funzionamento
spento
3"
3"
Per passare dal funzionamento manuale a quello automatico
Per passare dal funzionamento automatico (o manuale) a quello spento e
viceversa
Nota: quando si agisce sulla tastiera, il dispositivo attiva il funzionamento locale.
In questo modo il dispositivo non verifica se ci sono nuove impostazioni sul cloud e
regola la temperatura in base alle impostazioni locali.
Il funzionamento locale consente la programmazione agendo sulla tastiera del
dispositivo senza però modificare la programmazione e configurazione presente sul
cloud.
Il funzionamento locale è segnalato sia sul dispositivo tramite l'accensione
dell'icona , sia sulla app.
Il funzionamento locale può essere interrotto in qualsiasi momento dalla app.
Funzionamento
manuale
Impostazione Tm
Funzionamento
automatico
Funzionamento
manuale
3"
Funzionamento
automatico
Impostazione Tm
Funzionamento
automatico
Funzionamento
spento
3"
3"
Funzionamento
manuale
Impostazione Tm
Funzionamento
automatico
Funzionamento
manuale
3"
Funzionamento
automatico
Impostazione Tm
Funzionamento
automatico
Funzionamento
spento
3"
3"

- 15 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
DESCRIZIONE DEL MENÙ DI CONFIGURAZIONE
3s
SET
SET
SET
SET
SET
SET
SET
SET
SET
Il menù SET permette la modifica dei valori delle 3
temperature del funzionamento automatico (T1, T2, T3).
Il menù TIMER permette l'impostazione di uno dei 3
funzionamenti temporizzati.
Il menù PROG permette di modificare la programmazione
del modo di funzionamento automatico.
Il menù ADV permette la configurazione dei parametri
generali di funzionamento del dispositivo.
Il menù CLOCK permette l'impostazione della data e
dell'ora. Permette anche la configurazione del cambio
ora legale.
Il menù RF permette la configurazione e il test del
collegamento a radiofrequenza tra il dispositivo e
l'attuatore remoto.
Il menù RH% permette di impostare le soglie per la
regolazione dell'umidità.
Il menù EXT permette di impostare il programma di
attivazione dell'unità di ventilazione meccanica controllata.
L'impostazione dei parametri dei menù CLOCK, PROG,
SET, RH%, EXT,TIMER e ADV (esclusi i menù ADJ e LOOK)
deve essere fatta tramite app. Un eventuale modifica
di questi parametri da tastiera verrebbe sovrascritta.
Ricorrere alla modifica dei parametri da tastiera solo
quando il dispositivo non è connesso al Cloud.

- 16 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
MENÙ CLOCK - IMPOSTAZIONE DATA E ORA
Impostare i secondi Impostare i minuti Impostare l’ora
Impostare l’anno Impostare il mese Impostare il giorno
Schermata iniziale Menù configurazione
SET
3s
Il dispositivo quando è connesso alla rete Wi-Fi, acquisisce le impostazioni di data e
ora dal server e non è necessario effettuare nessuna impostazione.
Tuttavia qualora si rendesse necessario impostare manualmente i valori di data e ora,
procedere come segue:
Per uscire dall'impostazione della data e dell'ora:
• premere una volta il tasto per tornare al menù di configurazione
• premere due volte il tasto per uscire dal menù e tornare alla schermata iniziale
• per modificare le impostazioni del cambio ora legale/solare, tenere premuto a lungo
il tasto (vedere "Configurazione del cambio ora legale/solare")

- 17 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano
settimana
ora
giorno mese
Modifica dell’orologio
Cambio ora
automatico on/off
3s
Se la funzione è abilitata (AUTO ON), per ogni cambio ora è necessario impostare:
• il giorno della settimana (1= Lunedì...,7= Domenica)
• la settimana del mese (1st= prima, 2nd= seconda,...LSt= ultima)
• il mese dell'anno
• l'ora
utilizzando i tasti e per impostare il valore e il tasto per confermare e
passare al parametro successivo.
Per uscire dalla configurazione del cambio ora legale/solare:
• premere una volta il tasto per tornare al menù di configurazione
• premere due volte il tasto per uscire dal menù
Nota: il cambio ora solare →legale è identificato dal simbolo .
il cambio ora legale →solare è identificato dal simbolo .
Ad esempio, in Italia l'ora legale inizia l'ultima (LST) Domenica (7) di marzo (03)
alle ore 2:00 e termina l'ultima (LST) Domenica (7) di ottobre (10) alle ore 3:00.
settimana
ora
giorno mese
Modifica dell’orologio
Cambio ora
automatico on/off
3s
È possibile configurare il dispositivo affinché gestisca in autonomia l'aggiornamento
dell'ora legale. L'impostazione di fabbrica prevede:
• il passaggio ora solare →legale (+1h) l'ultima Domenica di marzo alle ore 2:00
• il passaggio ora legale →solare (-1h) l'ultima Domenica di ottobre alle ore 3:00
Per modificare la configurazione del cambio ora legale/solare:
• durante la modifica di uno qualsiasi dei parametri dell'orologio
(secondi, minuti, ora, anno, mese o giorno), tenere premuto a lungo il tasto
finchè a display compare AUTO
Configurazione del cambio ora legale / solare

- 18 -
Manuale d’Uso Cronoumidostato SINTESI WALL RF
Italiano

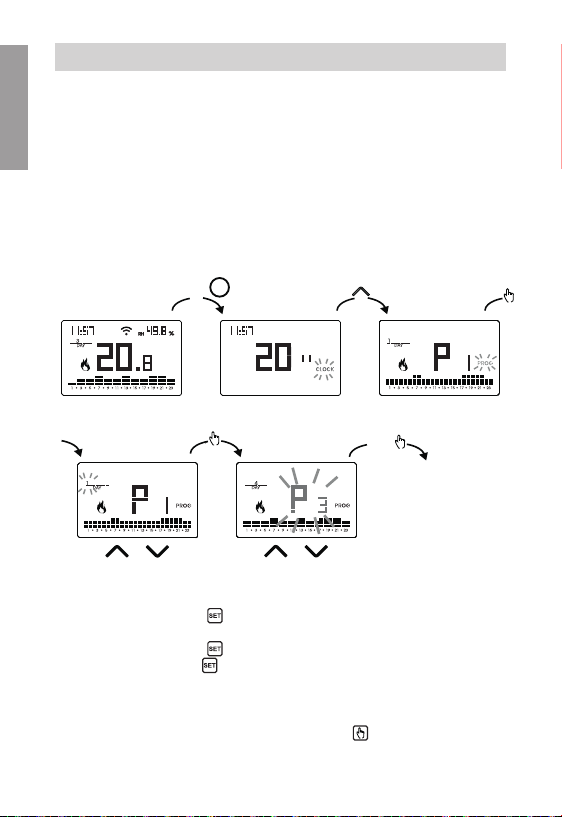

MENÙ PROG - IMPOSTAZIONE PROGRAMMI
x1 volta
Schermata iniziale Menù configurazione Menù PROG
Scegliere il giorno Y
Scegliere
il programma Px
SET /
SET
3s
Accedere al menù PROG per modificare la programmazione del funzionamento
automatico. L'impostazione di fabbrica prevede:
• il programma P1 dal lunedì al venerdì
• il programma P2 il sabato e la domenica
Se questa programmazione non è adatta alle proprie esigenze, è possibile:
• assegnare un programma diverso per uno o più giorni della settimana
• modificare uno o più programmi esistenti personalizzandone il profilo,
assegnando cioè dei livelli di temperatura differenti per una o più ore della giornata.
Come scegliere un programma diverso per il giorno Y
Se il programma soddisfa le esigenze:
• premere una volta il tasto per confermare e scegliere un altro giorno al quale
assegnare un programma diverso
• premere due volte il tasto per tornare al menù di configurazione
• premere tre volte il tasto per uscire dal menù e tornare alla schermata iniziale
Se nessun programma soddisfa le esigenze:
• scegliere quello che più si avvicina e premere il tasto per personalizzarne il
profilo (vedere "Come personalizzare il profilo di un programma Px")
