emmeti Sintesi Wall User manual

Cronotermostato
Digitale
SINTESI
Manuale d’Uso
User Manual
SINTESI DIGITAL CHRONOTHERMOSTAT
E70010580

- 1 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
QDimensioni Pagina 4
QSchemi di collegamento Pagina 4
QAvvertenze di sicurezza Pagina 5
QCaratteristiche tecniche Pagina 6
QDisplay e tastiera Pagina 7
QInstallazione Pagina 9
QMenù di programmazione Pagina 12
- Modifica ora e data Pagina 12
- Modifica programmi Pagina 12
- Modifica temperature T1, T2, T3 Pagina 14
- Impostazione di una temporizzazione Pagina 16
- Menù funzioni avanzate Pagina 17
QFunzionamento manuale Pagina 21
QFunzionamento spento Pagina 22
QGestione retroilluminazione Pagina 24
QValori minimo e massimo Pagina 25
QCambio ora legale Pagina 25
QTipo di regolazione Pagina 27
QTemporizzazioni: cosa sono Pagina 29
QReset cronotermostato Pagina 31
QSostituzione batteria Pagina 31
QNorme di riferimento Pagina 32
QValori di fabbrica Pagina 33
QProgrammi predefiniti inverno Pagina 34
QProgrammi predefiniti estate Pagina 35
Indice

- 2 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
Cronotermostato digitale SINTESI
• Modalità di funzionamento
estivo e invernale
• Alimentazione a batteria o a
230V
• 7 programmi disponibili
per il funzionamento in
riscaldamento
7 programmi disponibili
per il funzionamento in
condizionamento
• Display touch screen di tipo
capacitivo (sensibile al tocco
delle dita)
• Installazione a parete o
a copertura della scatola 503
• Programmazione settimanale
con 3 livelli di temperatura
impostabili

- 3 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
Cronotermostato digitale SINTESI
Modello Cronotermostato SINTESI
230 V
Cronotermostato SINTESI
a batterie
Alimentazione
230Vac 50/60 Hz batterie 2 x 1,5V (tipo AAA)
Display multicolore rosso/verde/blu monocromatico (blu)
Ingresso
digitale —
Accensione/spegnimento con
combinatore telefonico
oppure
sonda di temperatura esterna
Installazione A parete
(o a copertura della scatola 503)

- 4 -
Manuale d’Uso Cronotermostato SINTESI
Italiano

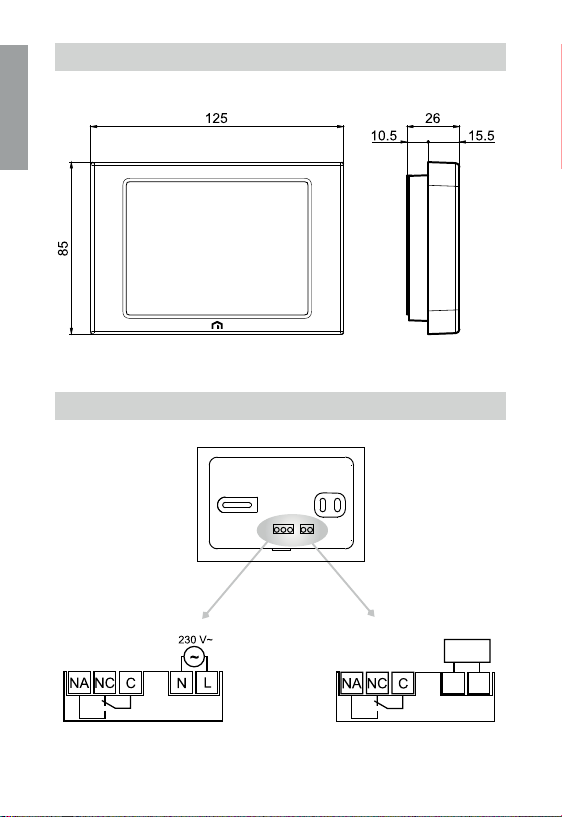

DIMENSIONI
SCHEMI DI COLLEGAMENTO
Cronotermostato
a batterie
Cronotermostato
a 230V
Aux

- 5 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
QDurante l’installazione ed il funzionamento del prodotto è necessario
rispettare le seguenti indicazioni:
1) Il dispositivo deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare o collegare il dispositivo se qualche parte di esso risulta
danneggiata.
3) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
4) Il dispositivo deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
6) Nell’impianto elettrico a monte il dispositivo deve essere installato
un dispositivo di protezione contro le sovracorrenti (solo per modelli
SINTESI 230).
Codice Descrizione
02018154 Cronotermostato SINTESI touchscreen a batterie
02018152 Cronotermostato SINTESI touchscreen 230 V
AVVERTENZE DI SICUREZZA
Cronotermostati elettronici touch screen con installazione a parete, adatti alla
regolazione della temperatura in ambienti domestici. Sono proposti in due varianti:
QCronotermostati SINTESI, alimentati a batteria, con display retroilluminato
monocolore (blu) e ingresso per contatto esterno configurabile per il collegamento
di una sonda di temperatura esterna oppure di un contatto ausiliario con il quale
accendere/spegnere il cronotermostato da remoto (via telefono)
QCronotermostati SINTESI, alimentati da rete elettrica, con display retroilluminato
multicolore, il quale varia la tonalità in funzione dello scostamento della
temperatura ambiente dal setpoint
Questi dispositivi svolgono azioni di tipo 1B e sono destinati a operare in ambienti con
grado di inquinamento 2 e categoria di sovratensione III (EN 60730-1).

- 6 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
CARATTERISTICHE TECNICHE
• Alimentazione cronotermostato SINTESI a batterie:
– 2 batterie alcaline da 1,5V (tipo AAA)
– autonomia: 1 anno
– indicazione batterie scariche
– riserva di carica (per sostituzione batterie): 1 minuto
• Alimentazione cronotermostato SINTESI 230 V:
– 230Vac (-15% ÷ +10%) 50/60Hz
– consumo massimo: 6 VA / 230Vac
– riserva di carica (per blackout): 2 giorni circa
• Installazione a parete o a copertura della scatola 503
• Morsettiera cronotermostato SINTESI a batterie:
– 3 morsetti per cavi da 1,5 mm² per relè di uscita bistabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm² per ingresso digitale (on/off con combinatore
telefonico)
• Morsettiera cronotermostato SINTESI 230 V:
– 3 morsetti per cavi da 1,5 mm² per relè di uscita monostabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm² per alimentazione
• Regolazione della temperatura:
– On/Off con differenziale impostabile tra 0,1°C e 1°C
– Proporzionale con banda e periodo impostabili
• Modalità di funzionamento estate/inverno
• Programmazione settimanale (7 programmi disponibili per ogni modalità di
funzionamento)
• Risoluzione giornaliera: 1 ora (possibilità di impostare ritardi di accensione di 15,
30, 45 minuti indipendenti per ogni ora)
• 5 temperature impostabili:
– T1, T2, T3 in funzionamento automatico
– Tm in funzionamento manuale
– Toff in funzionamento spento (antigelo)
• Visualizzazione della temperatura misurata: 0 ÷ 50 °C
• Precisione di misura: ±0,5 °C
• Risoluzione temperatura misurata: 0,1°C
• Range impostazione temperature: 2 ÷ 50 °C
• Precisione dell’orologio: ±1 secondo/giorno
• Blocco tastiera con password
• Cambio automatico ora solare/legale (disattivabile)
• Temperatura di funzionamento: 0 ÷ +50 °C
• Temperatura di immagazzinamento: -10 ÷ +65 °C
• Umidità di funzionamento: 20÷90% non condensante
• Grado di protezione: IP40
• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti

- 7 -
Manuale d’Uso Cronotermostato SINTESI
Italiano

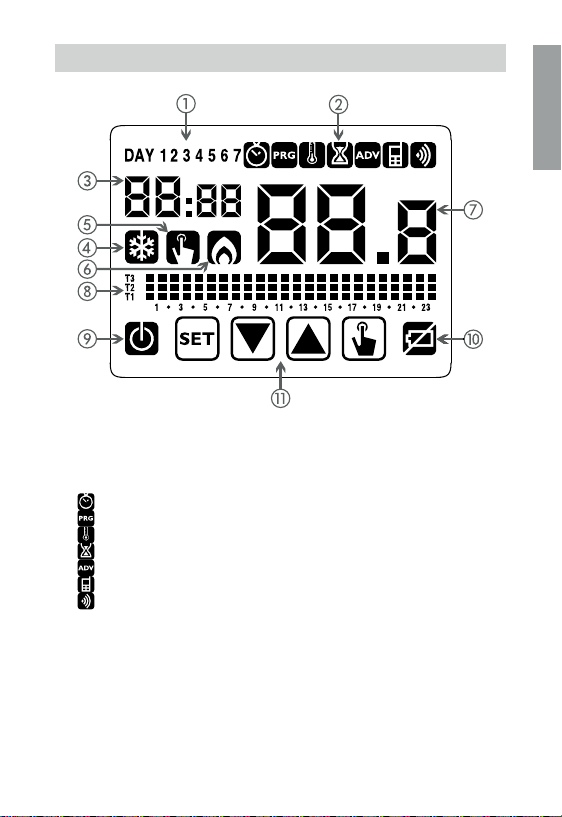

① Giorno della settimana (DAY 1 = lunedì)
②
Menù di programmazione:
: impostazione data/ora e ora legale
: modifica programmi (per funzionamento automatico)
: impostazione temperature T1, T2, T3
: menù temporizzazioni
: menù programmazione avanzata
: non utilizzato
: non utilizzato
③
Ora e minuti
④
Carico attivo in modalità estate/condizionamento
⑤
Funzionamento manuale attivo
⑥
Carico attivo in modalità inverno/riscaldamento
⑦
Temperatura ambiente misurata
⑧
Grafico del programma attivo per il giorno corrente (in funzionamento automatico)
⑨
Funzionamento spento
⑩
Indicazione batteria scarica (solo modelli a batterie)
⑪
Tastiera (attiva solo se il dispositivo è agganciato alla base a muro)
DISPLAY E TASTIERA

- 8 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
Q Tastiera
I tasti assumono funzioni diverse a seconda dello stato del dispositivo e verranno
descritte man mano in questo manuale d’uso
Non sono previste funzioni multi-tasto, ovvero pressioni contemporanee di 2 o più tasti
Esistono due tipi di pressione:
- pressione breve
- pressione lunga, con durata superiore a 3 secondi
Durante la pressione di un tasto, il display è di colore blu.
Attenzione: premere i tasti con le dita; non usare oggetti appuntiti!
Attenzione: i tasti non sono attivi finchè il dispositivo non è correttamente
agganciato alla base a muro.
Q Pulizia del display
Per la pulizia dello schermo utilizzare un panno morbido, leggermente umido e privo di
pelucchi, facendo attenzione a non esercitare una pressione eccessiva.

Attenzione: non è possibile effettuare alcuna programmazione o modifica ai parametri
impostati finchè il dispositivo non è correttamente agganciato alla base a muro.
- 9 -
Manuale d’Uso Cronotermostato SINTESI
Italiano

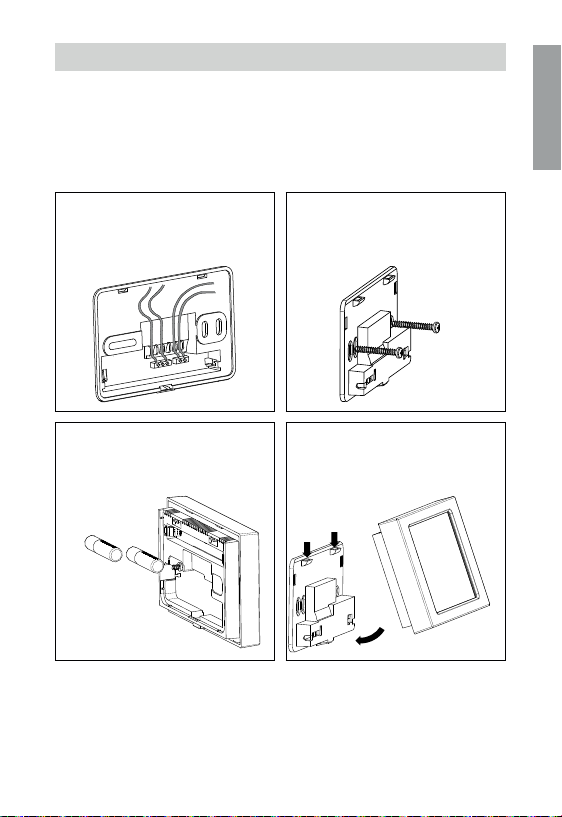

INSTALLAZIONE
• I cronotermostati SINTESI sono progettati per l’installazione da parete. In alternativa
possono essere installati a copertura della scatola 503.
• Il cronotermostato deve essere installato ad un’altezza di circa 1,5 m dal
pavimento, al riparo dall’irraggiamento diretto, lontano da porte, finestre, fonti di
calore, posizioni con eccesso o totale mancanza di aereazione.
 Collegare i cavi alla morsettiera posta
sul retro della base, come mostrato
nel riquadro “schemi di
collegamento”.
 Fissare la base a muro utilizzando le
viti in dotazione.
 Solo per modelli alimentati a batterie:
inserire le batterie nel relativo vano
posto sul retro del cronotermostato,
rispettando la polarità riportata
 Agganciare il cronotermostato alla
base, accoppiando dapprima i dentini
posti sul lato superiore.
1
2
1

- 10 -
Manuale d’Uso Cronotermostato SINTESI
Italiano

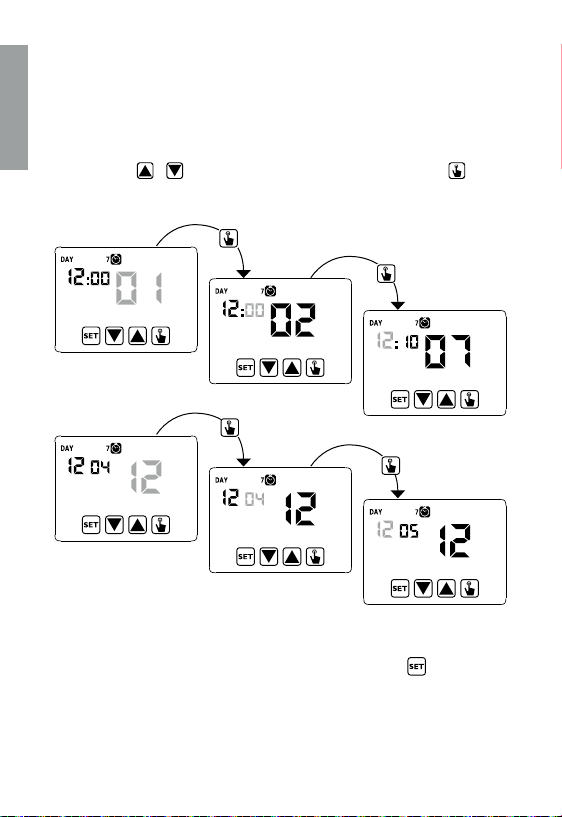

• Impostazione orologio
Una volta alimentato il cronotermostato, impostare l’orologio (inserimento di ora e
data).
I parametri da inserire sono:
secondi (solo sincronizzazione al valore 00), minuti, ore, anno, mese, giorno.
Utilizzare i tasti e per incrementare e decrementare i valori e il tasto per
confermare e passare al parametro successivo.
Sincronizzazione dei
secondi
Impostazione dei minuti
Impostazione delle ore
Impostazione dell’anno
Impostazione del mese
Impostazione del giorno
Una volta impostati tutti i valori, premere a lungo (3 secondi) il tasto per uscire dal
menù di sincronizzazione dell’orologio.

- 11 -
Manuale d’Uso Cronotermostato SINTESI
Italiano

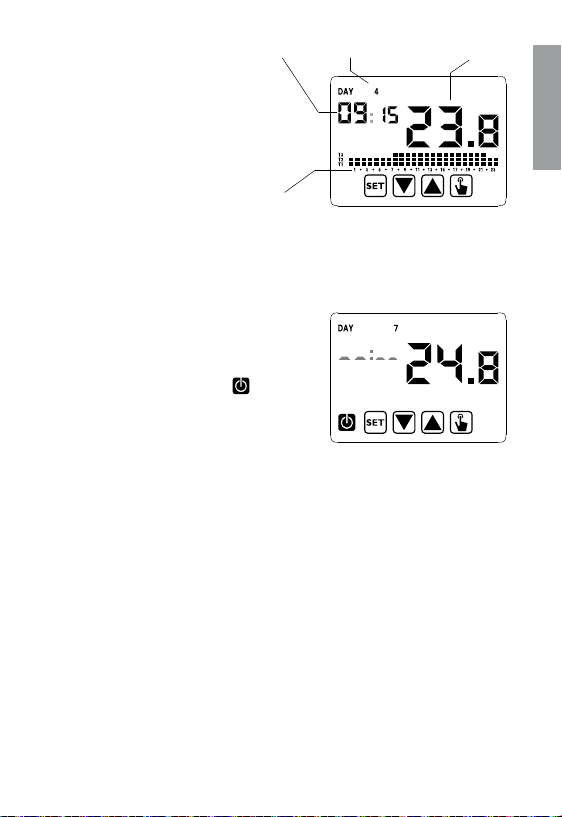

A questo punto il cronotermostato
inizierà a funzionare con i
parametri di default impostati
(vedere pag. 33), visualizzando a
display il giorno della settimana,
l’ora, la temperatura ambiente e il
grafico del programma attivo.
Attenzione:
per poter funzionare correttamente il cronotermostato richiede l’inserimento
dell’ora e della data.
Se una volta alimentato, non si
imposta alcun valore entro mezzo
minuto circa, il cronotermostato inizia
a funzionare in modalità spento,
indicato a display dal simbolo .
La mancanza dell’ora è indicata dal
lampeggio dei trattini ( _ _:_ _ ).
Il cronotermostato rimane nella condizione di funzionamento spento fino a
quando non viene inserita l’ora, garantendo comunque il mantenimento della
temperatura di antigelo (6°C).
In questa condizione, la pressione di un tasto qualsiasi riattiva il menù di
inserimento data/ora per altri 40 secondi circa.
GIORNO TEMPERATURA
GRAFICO DEL
PROGRAMMA
ORA

- 12 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
MENU’ DI PROGRAMMAZIONE
Tramite questo menù è possibile modificare i
seguenti parametri di funzionamento:
- Data e ora
- Programmi funzionamento automatico
- Temperature funzionamento automatico
- Temporizzazioni
- Funzioni avanzate.
Modifica ora e data
Per modificare l’ora e la data impostate:
1. Dalla schermata di funzionamento normale, tenere premuto a lungo il tasto
finchè comincia a lampeggiare il simbolo sul campo (2)
2. Premere il tasto per accedere alla modifica dei parametri. Comincia a
lampeggiare il campo dei secondi. La sequenza dei parametri da inserire è:
secondi* -> minuti -> ore -> anno -> mese -> giorno
3. Usare i tasti e per modificare i valori e il tasto per confermare passando
al parametro successivo.
(*) per i secondi è possibile soltanto la sincronizzazione al valore 00
4. Una volta impostati tutti i parametri, per uscire e tornare al menù di
programmazione, premere brevemente il tasto .
Per uscire e tornare al normale funzionamento (automatico, manuale) premere a
lungo il tasto o attendere lo scadere del time-out (circa 40 secondi).
All’interno di questo menù è anche possibile modificare i parametri per il
cambio ora solare/legale. La procedura viene descritta in dettaglio nel capitolo
“Cambio ora legale” a pag. 25.
Modifica programmi
Questo menù consente di modificare i programmi del funzionamento automatico.
Il cronotermostato è configurato per eseguire il programma P1 dal lunedì al venerdì
All’interno di
q
uesto menù è anche
p
ossibile modificare i
p
arametri
p
er il
cambio ora solare
/
legale. La procedura viene descritta in dettaglio nel capitolo
“Cambio ora le
g
ale” a pa
g
. 25.
3s

- 13 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
e P2 il sabato e la domenica (i profili dei programmi sono riportati in fondo a questo
manuale a pag. 34-35).
È possibile cambiare questa programmazione qualora non soddisfi le esigenze.
Per modificare la programmazione:
1. Dalla schermata di funzionamento normale, tenere premuto a lungo il tasto
finchè comincia a lampeggiare il simbolo sul campo (2)
2. Premere brevemente il tasto fino a quando lampeggia il simbolo e premere
il tasto per accedere alla modifica dei parametri.

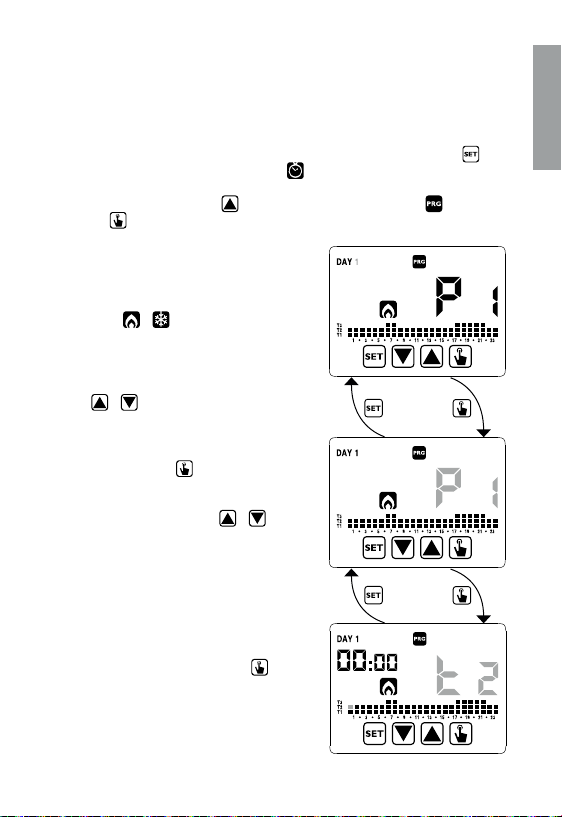

3. Viene visualizzata la pagina dei programmi:
il primo giorno della settimana (DAY 1)
lampeggiante, il programma corrente (ad
esempio P1) del modo di funzionamento
corrente ( o ) ed il profilo
corrispondente al programma.
3.1. Se il programma impostato va bene,
passare al giorno successivo con i tasti
e .
3.2. Se il programma impostato non va bene,
premere il tasto .
Lampeggia il programma impostato:
scegliere un programma diverso tra i 7
disponibili usando i tasti e .
3.2.1. Qualora nessun programma
risponda esattamente alle esigenze,
scegliere il programma che più si
avvicina e premere il tasto per
accedere alla modifica del profilo
programma.
Sul campo (3) compare 
mentre sul campo (7) lampeggia il
livello di temperatura (T1, T2 o T3)

- 14 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
assegnato per quella determinata
ora (00:00).

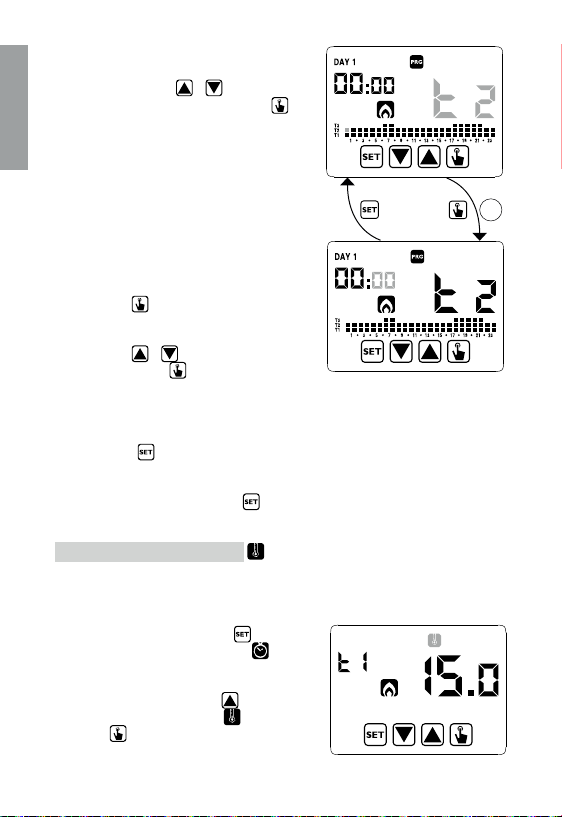

Usare i tasti e per cambiare
livello di temperatura e il tasto
per passare all’ora successiva.
Impostare così per ogni ora della
giornata il livello di temperatura
desiderato.
3.2.1.1. Per ciascuna ora è anche
possibile ritardare l’inizio
della regolazione di 15’, 30’
o 45’. Dopo aver impostato la
temperatura come descritto
sopra, premere a lungo il tasto
per impostare un ritardo.
Lampeggia il campo dei minuti
(campo 3): impostare con i tasti
e il ritardo e premere
il tasto per passare all’ora
successiva.
4. Quando il programma soddisfa le esigenze,
tornare alla pagina dei giorni premendo due
volte il tasto e ripetere per gli altri giorni della settimana le operazioni appena
descritte.
Quando tutte le modifiche sono state eseguite, uscire dal menù di programmazione
tenendo premuto a lungo il tasto .
Modifica temperature T1, T2, T3
Per modificare le 3 temperature del funzionamento automatico:
1. Dalla schermata di funzionamento normale,
tenere premuto a lungo il tasto finchè
comincia a lampeggiare il simbolo sul
campo (2)
2. Premere brevemente il tasto fino a
quando lampeggia il simbolo . Premere
il tasto per accedere alla modifica dei
parametri.
3s

- 15 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
3. Viene visualizzato il valore della temperatura
T1 lampeggiante. Modificare il valore con
i tasti e e premere il tasto per
passare alla modifica di T2.
4. Viene visualizzato il valore della temperatura
T2 lampeggiante. Modificare il valore con
i tasti e e premere il tasto per
passare alla modifica di T3.
5. Viene visualizzato il valore della temperatura
T3 lampeggiante. Modificare il valore con i
tasti e e premere il tasto tornare
alla pagina della temperatura T1.
6. Una volta impostati tutti i parametri,
per uscire e tornare al menù di
programmazione, premere brevemente il
tasto .
Per uscire e tornare al funzionamento
normale premere a lungo il tasto o
attendere lo scadere del time-out (circa 40
secondi).
Attenzione: i valori di temperatura
impostati devono rispettare la
condizione: T1 ≤ T2 ≤ T3.
In condizionamento T1 non è
impostabile e corrisponde a
condizionatore spento.

- 16 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
2. Premere brevemente il tasto fino a
quando lampeggia il simbolo e premere
il tasto per accedere alla modifica dei
parametri.
3. Lampeggia il valore della temporizzazione
attualmente impostata (00 = nessuna
temporizzazione). Inserire il valore della
temporizzazione (da 1 a 99) con i tasti
e e premere il tasto per passare al
cambiamento dell’unità di misura (ore o
giorni).
4. Inizia a lampeggiare l’unità di misura (KXU
o GD\). Usare i tasti e per scegliere
se si tratta di una temporizzazione in ore
(KXU) o giorni (GD\).
Impostazione di una temporizzazione
Questo menù consente di impostare una temporizzazione sul modo di funzionamento
corrente, espressa in ore o giorni.
Per maggiori informazioni sulle temporizzazioni, vedere il capitolo
“Temporizzazioni: cosa sono” a pag. 29.
Per impostare una temporizzazione:
1. Dalla schermata di funzionamento normale, tenere premuto a lungo il tasto
finchè comincia a lampeggiare il simbolo sul campo (2)

- 17 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
5. Una volta impostati tutti i parametri, per uscire e tornare al menù di
programmazione, premere brevemente il tasto .
Per uscire e tornare al normale funzionamento (automatico, manuale) premere a
lungo il tasto o attendere lo scadere del time-out (circa 40 secondi).
Se è attiva una temporizzazione, a display viene visualizzato il simbolo .
Per interrompere una temporizzazione, accedere nuovamente al menù e impostare il
valore .
Menù funzioni avanzate

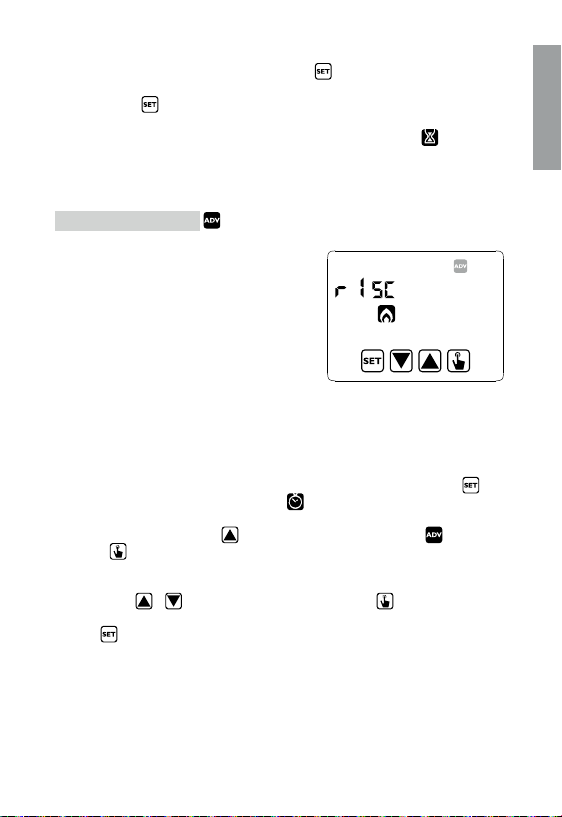

Attraverso il menù ADV è possibile modificare i
seguenti parametri di funzionamento:
- modo di funzionamento (riscaldamento o
condizionamento)
- tipo di regolazione (on-off o proporzionale)
- parametri relativi al tipo di regolazione
- temperatura di antigelo
- configurazione ingresso ausiliario
- password per blocco tastiera
- ore funzionamento impianto.
Per accedere al menù ADV:
1. Dalla schermata di funzionamento normale, tenere premuto a lungo il tasto
finchè comincia a lampeggiare il simbolo sul campo (2)
2. Premere brevemente il tasto fino a quando lampeggia il simbolo e premere
il tasto per accedere alla modifica dei parametri
3. A questo punto comincia a lampeggiare il primo parametro del menù:
usare i tasti e per modificare il parametro e il tasto per confermare e
passare al parametro successivo. Per uscire dalla modifica dei parametri premere il
tasto .

- 18 -
Manuale d’Uso Cronotermostato SINTESI
Italiano
Modo di funzionamento
Questo parametro consente di specificare la modalità di funzionamento del
cronotermostato, tra invernale/riscaldamento ( ) ed estivo-condizionamento ( ).
Per maggiori informazioni sul modo di funzionamento vedere il capitolo “Tipo
di regolazione” a pag. 27.
Tipo di regolazione (solo per funzionamento riscaldamento)
Per il modo di funzionamento riscaldamento è possibile scegliere tra regolazione on/off
(5HJ) o proporzionale (U(J3 ).
Per maggiori informazioni sul tipo di regolazione vedere il capitolo “Tipo di
regolazione” a pag. 27.
