Brief Operating Instructions
Liquiline Compact CM72
Compact transmitter permanently preset to sensor
parameters for Memosens sensors from the
Liquiline series
These instructions are Brief Operating Instructions; they are
not a substitute for the Operating Instructions pertaining to
the device.
Detailed information on the device can be found in the
Operating Instructions and in the other documentation
available at:
• www.endress.com/device-viewer
• Smart phone/tablet: Endress+Hauser Operations App
KA01354C/07/A3/01.18
71402999
2018-04-30

Liquiline Compact CM72
2 Endress+Hauser
Order code:
Ext. ord. cd.:
Ser. no.:
www.endress.com/deviceviewer Endress+Hauser
Operations App
XXXXXXXXXXXX
XXXXX-XXXXXX
XXX.XXXX.XX
Serial number
1.
3.
2.
A0023555

Liquiline Compact CM72
Endress+Hauser 3
Liquiline Compact CM72
Compact transmitter permanently preset to sensor parameters for Memosens
sensors from the Liquiline series
Kurzanleitung ......................................................................... 4
Brief Operating Instructions .......................................................... 13
Instructions condensées .............................................................. 22

Inhaltsverzeichnis Liquiline Compact CM72
4 Endress+Hauser
Inhaltsverzeichnis
1 Hinweise zum Dokument ......................................................... 5
1.1 Warnhinweise ........................................................................ 5
1.2 Symbole ............................................................................. 5
1.3 Symbole am Gerät ...................................................................... 5
1.4 Dokumentation ........................................................................ 6
2 Grundlegende Sicherheitshinweise ............................................... 6
2.1 Anforderungen an das Personal ............................................................6
2.2 Bestimmungsgemäße Verwendung ......................................................... 6
2.3 Arbeitssicherheit ...................................................................... 6
2.4 Betriebssicherheit ...................................................................... 7
2.5 Produktsicherheit ...................................................................... 7
3 Produktbeschreibung ............................................................. 8
3.1 Produktaufbau ........................................................................ 8
4 Warenannahme und Produktidentifizierung ...................................... 9
4.1 Warenannahme ....................................................................... 9
4.2 Produktidentifizierung .................................................................. 9
4.3 Zertifikate und Zulassungen ............................................................. 10
5 Elektrischer Anschluss .......................................................... 10
5.1 Umgebungsbedingungen ................................................................ 11
6 Systemintegration ............................................................... 11
6.1 Messgerät im System einbinden .......................................................... 11
7 Inbetriebnahme ................................................................. 12
7.1 Installations- und Funktionskontrolle ...................................................... 12

Liquiline Compact CM72 Hinweise zum Dokument
Endress+Hauser 5
1 Hinweise zum Dokument
1.1 Warnhinweise
Struktur des Hinweises Bedeutung
LGEFAHR
Ursache (/Folgen)
Ggf. Folgen der Missachtung
‣Maßnahme zur Abwehr
Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam.
Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder
zu schweren Verletzungen führen.
LWARNUNG
Ursache (/Folgen)
Ggf. Folgen der Missachtung
‣Maßnahme zur Abwehr
Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam.
Wenn Sie die gefährliche Situation nicht vermeiden, kann dies zum Tod oder
zu schweren Verletzungen führen.
LVORSICHT
Ursache (/Folgen)
Ggf. Folgen der Missachtung
‣Maßnahme zur Abwehr
Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam.
Wenn Sie die gefährliche Situation nicht vermeiden, kann dies zu
mittelschweren oder leichten Verletzungen führen.
HINWEIS
Ursache/Situation
Ggf. Folgen der Missachtung
‣Maßnahme/Hinweis
Dieser Hinweis macht Sie auf Situationen aufmerksam, die zu Sachschäden
führen können.
1.2 Symbole
Symbol Bedeutung
Zusatzinformationen, Tipp
erlaubt oder empfohlen
verboten oder nicht empfohlen
Verweis auf Dokumentation zum Gerät
Verweis auf Seite
Verweis auf Abbildung
 Ergebnis eines Handlungsschritts
1.3 Symbole am Gerät
Symbol Bedeutung
Verweis auf Dokumentation zum Gerät

Grundlegende Sicherheitshinweise Liquiline Compact CM72
6 Endress+Hauser
1.4 Dokumentation
In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende
Anleitungen:
Betriebsanleitung Memosens, BA01245C
– Softwarebeschreibung für Memosens-Eingänge
– Kalibrierung von Memosens-Sensoren
– Sensorbezogene Diagnose und Störungsbehebung
2 Grundlegende Sicherheitshinweise
2.1 Anforderungen an das Personal
• Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch
dafür ausgebildetes Fachpersonal erfolgen.
• Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert
sein.
• Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.
• Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben und die
Anweisungen dieser Betriebsanleitung befolgen.
• Störungen an der Messstelle dürfen nur von autorisiertem und dafür ausgebildetem
Personal behoben werden.
Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen
nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden.
2.2 Bestimmungsgemäße Verwendung
Das Liquiline CM72 ist ein Messumformer zum Anschluss digitaler Sensoren mit Memosens-
Technologie, fest voreingestellt auf Sensorparameter und Messbereichsspreizung mit
4..20mA Kommunikation.
Das Gerät ist für den Einsatz in folgenden Industrien bestimmt:
• Life Science
• Chemie
• Wasser und Abwasser
• Lebensmittel und Getränke
• Kraftwerke
• Weitere industrielle Anwendungen
2.3 Arbeitssicherheit
Als Anwender sind Sie für die Einhaltung folgender Sicherheitsbestimmungen verantwortlich:
• Installationsvorschriften
• Lokale Normen und Vorschriften
• Vorschriften zum Explosionsschutz

Liquiline Compact CM72 Grundlegende Sicherheitshinweise
Endress+Hauser 7
Störsicherheit
• Das Produkt ist gemäß den gültigen europäischen Normen für den Industriebereich auf
elektromagnetische Verträglichkeit geprüft.
• Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in
dieser Betriebsanleitung angeschlossen ist.
2.4 Betriebssicherheit
Vor der Inbetriebnahme der Gesamtmessstelle:
1. Alle Anschlüsse auf ihre Richtigkeit prüfen.
2. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind.
3. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme
schützen.
4. Beschädigte Produkte als defekt kennzeichnen.
Im Betrieb:
‣Können Störungen nicht behoben werden:
Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen.
LVORSICHT
Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten
Verletzungsgefahr durch Medium oder Reiniger!
‣Eine angeschlossene Reinigung ausschalten, bevor Sie einen Sensor aus dem Medium
nehmen.
‣Sich durch Schutzkleidung, -brille und -handschuhe oder andere geeignete Maßnahmen
schützen, wenn Sie die Reinigungsfunktion prüfen wollen und deshalb die Reinigung nicht
ausschalten.
2.5 Produktsicherheit
2.5.1 Stand der Technik
Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk
in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschriften und
europäischen Normen sind berücksichtigt.

Produktbeschreibung Liquiline Compact CM72
8 Endress+Hauser
3 Produktbeschreibung
3.1 Produktaufbau
1
2
3
4
A0036216

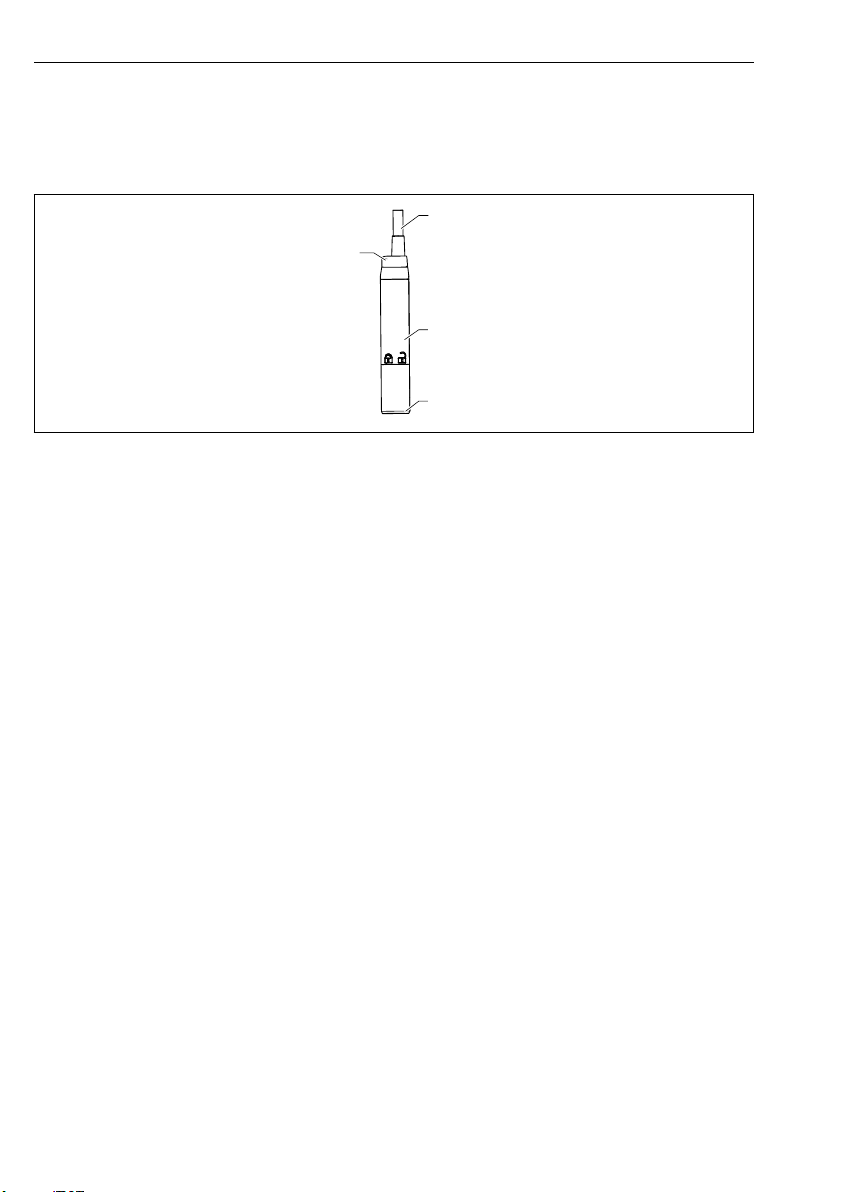

 1 Aufbau Messumformer
1 Kabel
2 Gehäuse
3 Memosensanschluss
4 Leuchtdiode, zur optischen Signalisierung von Betriebszuständen der Messstelle
3.1.1 Messparameter
Der Messumformer ist ausgelegt für digitale Memosens Sensoren mit induktivem Steckkopf:
• pH, Redox. pH/Redox-Kombisensoren
• Konduktive Leitfähigkeit
• Gelöster Sauerstoff
Je nach Bestellausprägung ist der Messbereich auf den Sensortyp ausgelegt:
• pH-Sensor: 0 ... 14 pH
• Redox: -1500 mV ... +1500 mV
• Leitfähigkeit: 0 ... 20 μS/cm
• Leitfähigkeit: 0 ... 500 μS/cm
• Leitfähigkeit: 0 ... 20 mS/cm
• Leitfähigkeit: 0 ... 500 mS/cm
• Sauerstoff: 0 … 200 μg/l
• Sauerstoff: 0 … 20 mg/l

Liquiline Compact CM72 Warenannahme und Produktidentifizierung
Endress+Hauser 9
4 Warenannahme und Produktidentifizierung
4.1 Warenannahme
1. Auf unbeschädigte Verpackung achten.
 Beschädigungen an der Verpackung dem Lieferanten mitteilen.
Beschädigte Verpackung bis zur Klärung aufbewahren.
2. Auf unbeschädigten Inhalt achten.
 Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.
Beschädigte Ware bis zur Klärung aufbewahren.
3. Lieferung auf Vollständigkeit prüfen.
 Lieferpapiere und Bestellung vergleichen.
4. Für Lagerung und Transport: Produkt stoßsicher und gegen Feuchtigkeit geschützt
verpacken.
 Optimalen Schutz bietet die Originalverpackung.
Zulässige Umgebungsbedingungen unbedingt einhalten.
Bei Rückfragen: An Lieferanten oder Vertriebszentrale wenden.
4.2 Produktidentifizierung
4.2.1 Typenschild
Folgende Informationen zu Ihrem Gerät können Sie dem Typenschild entnehmen:
• Herstelleridentifikation
• Bestellcode
• Erweiterter Bestellcode
• Seriennummer
• Firmwareversion
• Umgebungs- und Prozessbedingungen
• Ein- und Ausgangskenngrößen
• Sicherheits- und Warnhinweise
• Zertifikatsinformationen
• Zulassungen gemäß Bestellausprägung
‣Vergleichen Sie die Angaben auf dem Typenschild mit Ihrer Bestellung.
4.2.2 Produkt identifizieren
Produktseite
www.endress.com/CM72
Herstelleradresse
Endress+Hauser Conducta GmbH+Co. KG
Dieselstraße 24
D-70839 Gerlingen

Elektrischer Anschluss Liquiline Compact CM72
10 Endress+Hauser
Lieferumfang
Im Lieferumfang sind:
• CM72
• Kurzanleitung
‣Bei Rückfragen:
An Ihren Lieferanten oder an Ihre Vertriebszentrale wenden.
4.3 Zertifikate und Zulassungen
4.3.1 -Zeichen
Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit
erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die
erfolgreiche Prüfung des Produkts durch die Anbringung des -Zeichens.

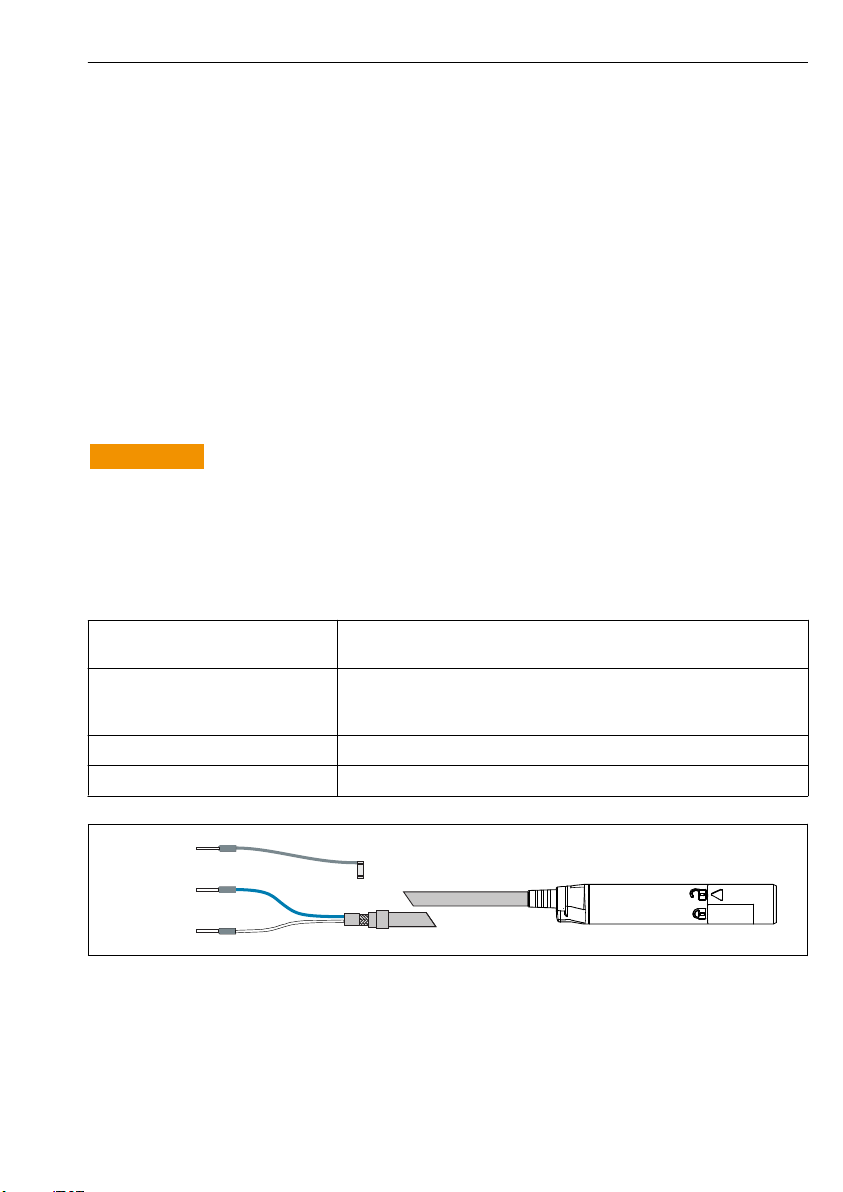

5 Elektrischer Anschluss
LWARNUNG
Gerät unter Spannung!
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen!
‣Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung anliegt.
Versorgungsspannung: 12,6 ... 30 VDC (Bei einem Fehlerstrom > 20 mA)
14 ... 30 VDC (Wenn der Fehlerstrom bei 3,6 mA eingestellt ist.)
Kabellänge: 3 m (10 ft)
7 m (23 ft)
15 m (46 ft)
Signalausgang: 4 ... 20 mA
Ausfallsignal: 3,6 oder 23 mA je nach Bestellausprägung
GN/YE
BU
WH
+
–
GN/YE
GND
GY
A0033282
 2 Elektrischer Anschluss
‣Aderendhülsen anschließen, wie in der Tabelle angegeben:
