Endress+Hauser Promag 800 L User manual

Installation Instruction
Activating the battery on connection B2
Promag 800 L, W
EA01044D/06/A2/01.12
71206057
Instruction is valid for the following battery packs:
!Note!
• The order number of the battery pack (on the packaging label) can differ from the product number (on the label directly on the battery pack)!
• The order number of the relevant battery pack can be found by entering the product number of the battery pack in the spare parts finder.
• We recommend that the Installation Instructions be kept with the packaging at all times.
Order-No Device component look Order-No Device component look
DK5004-1
Kit battery, 19Ah
2 × battery pack, 3.6V, 19 Ah
1 × label battery configuration 
for 2 batteries
on page 3
chapter B DK5004-4
Kit battery, 19Ah
1 × battery pack, 3.6V, 19Ah
1 × label battery configuration 
for 1 battery
on page 3
chapter E
DK5004-2
Kit battery, 19Ah, 57 Ah
1 × battery pack, 3.6V, 19Ah
1 × batterie pack, 3.6V, 57Ah
1 × label battery configuration 
for 4 batteries
on page 3
chapter C DK5004-5
Kit battery, 19Ah, 38Ah, 57Ah
1 × battery pack 3.6V, 19Ah
1 × battery pack 3.6V, 38Ah
1 × battery pack 3.6V, 57Ah
1 × label battery configuration 
GSM for 6 batteries
on page 4
chapter F
DK5004-3
Kit battery, 57Ah
2 × battery pack, 3.6V, 57Ah
1 × label battery configuration 
for 6 batteries
on page 3
chapter D DK5004-6
Kit battery, 19Ah, 57Ah
1 × battery, 3.6V, 19Ah
1 × battery pack 3.6V, 57Ah
1 × label battery configuration 
GSM + power supply for 4 batteries
on page 4
chapter G

Activating the battery on connection B2
2Endress+Hauser
Safety instructions
• The measuring device is energized. Danger: Risk of electric shock!
Open the measuring device in a de-energized state only.
• Before removing the device: set the process in a safe condition and
purge the pipe of dangerous materials.
• Hot surfaces! Risk of injury! Before commencing work, allow the
system and measuring device to cool down to a touchable
temperature.
• In the case of measuring devices in custody transfer, the custody
transfer status no longer applies once the lead seal has been removed.
• Comply with national regulations governing mounting, electrical
installation, commissioning, maintenance and repair procedures.
• Requirements with regard to specialized technical staff for the
mounting, electrical installation, commissioning, maintenance and
repair of the measuring devices:
–trained in instrument safety
–familiar with the individual operation conditions of the devices
–for Ex-certified measuring devices: also trained in explosion
protection
• Follow the Operating Instructions for the device.
• Risk of damaging electronic components! Ensure you have a working
environment protected from electrostatic discharge.
• After removing the electronics cover, there is a risk of electric shock
as shock protection is removed! 
Switch off the measuring device before removing internal covers.
• Modifications to the measuring device are not permitted.
• In the case of measuring devices in safety-related applications in
accordance with IEC 61508 or IEC 61511: After repair recommission
in accordance with Operating Instructions. Document the repair
procedure.
• Only open housing for a brief period. Avoid the penetration of foreign
bodies, moisture or contaminants.
• Replace defective seal/gaskets with genuine parts from
Endress+Hauser only.
• If threads are damaged or defective, the measuring device must be
repaired.
• Threads (e.g. of the cover for the electronics and connection
compartments) must be lubricated. Use an acid-free, non-hardening
grease if an abrasion resistant dry lubricant is non-existent.
• If spacing is reduced or the dielectric strength of the measuring device
cannot be guaranteed during repair work, perform a test on
completion of the work 
(e.g. high-voltage test in accordance with the manufacturer's
instructions).
• Service connector:
–do not connect in potentially explosive atmospheres.
–only connect to Endress+Hauser service devices.
• Observe the instructions for transporting and returning the device
outlined in the Operating Instructions.
• If you have any questions, contact your E+H service organization.

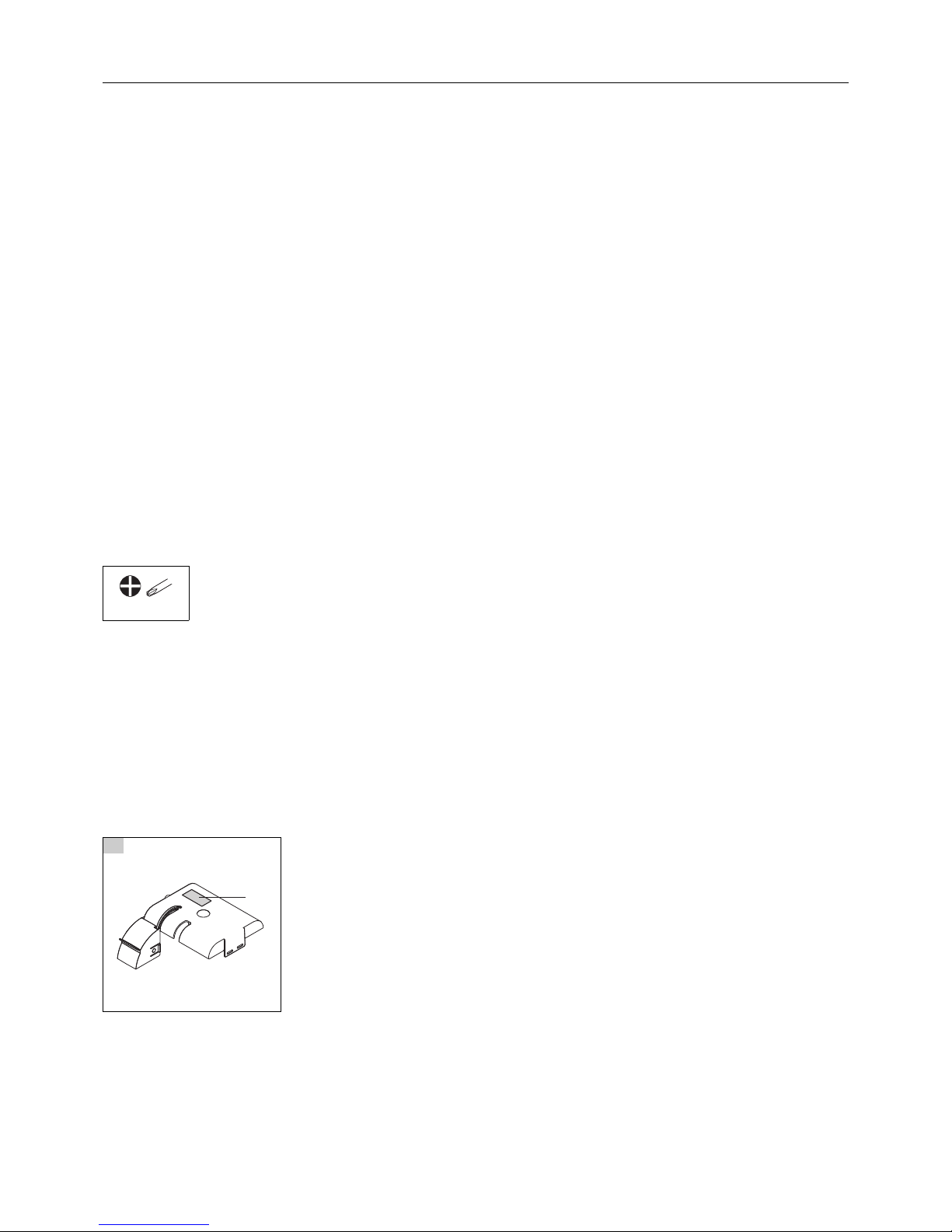

Tool List
A Activating the battery
• This instruction describes how to activate the battery on the B2 connection.
• For your information: B1 and B3 (optional) have been activated by the manufactuerer and require no consideration.
• For your information: The configuration 4 + 6 doesn‘t contain a battery on the B2 connection and require no consideration. 
It is listed for your information only.
• Attention if someone enables B2 and then he doesn't connect the battery, the board may shut off unexpectedly and it will not work.
• First, connect the batteries in accordance with operating instructions.
• Next, affix the connection label (1) as indicated in the graphic below.
• Afterwards activate the battery on the B2 connection according to this Instructon. 
B2 can be activated via Display or via Configuration Software Config 5800 in the internal data menu with the command BT2HE. 
In both cases the numerical value has to be set 1.
• How to arrange the batteries see chapter B - chapter G. 
Check the order code on your packaging note, DK5004-1 e. g. and choose the appropriate configuration.
PH2
1
A0017949
1

Activating the battery on connection B2
Endress+Hauser 3
B Configuration 1 for Order-Code DK5004-1
C Configuration 2 for Order-Code DK5004-2
D Configuration 3 for Order-Code DK5004-3
E Configuration 4 for Order-Code DK5004-4
Configuration of batteries Connectors Number of batteries Battery usage
A0017127
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 1Power supply for the measuring device
B3 -Power supply for the GSM/GPRS modem
Configuration of batteries Connectors Number of batteries Battery usage
A0017128
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 3Power supply for the measuring device
B3 -Power supply for the GSM/GPRS modem
Configuration of batteries Connectors Number of batteries Battery usage
A0017129
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 3Power supply for the measuring device
B3 -Power supply for the GSM/GPRS modem
B2
B1
B1 B2 B3
B1
B1 B2 B3
B2
B1 B2 B3
B2B1
1. Where to find B2 on the display and to
set the numeric value on position 1: 2. Go back into the nominal range, press the ESC button 2 times for 2 seconds.
3. Then check the B2 state of charge of the battery in accordance with the graphic below.11- INTERNAL DATA
L2 code =
******
Load fact. data
A0019498
Save fact. data
Memory reset
B2= 1
KF= 1.00000
KF= +1.0053
Configuration of batteries Connectors Number of batteries Battery usage
A0017130
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 -Power supply for the measuring device
B3 -Power supply for the GSM/GPRS modem
Powered via external power supply Power supply for the measuring device
B1:( )
B2:( )
)(
)(
B1
B1 B2 B3

Activating the battery on connection B2
4Endress+Hauser

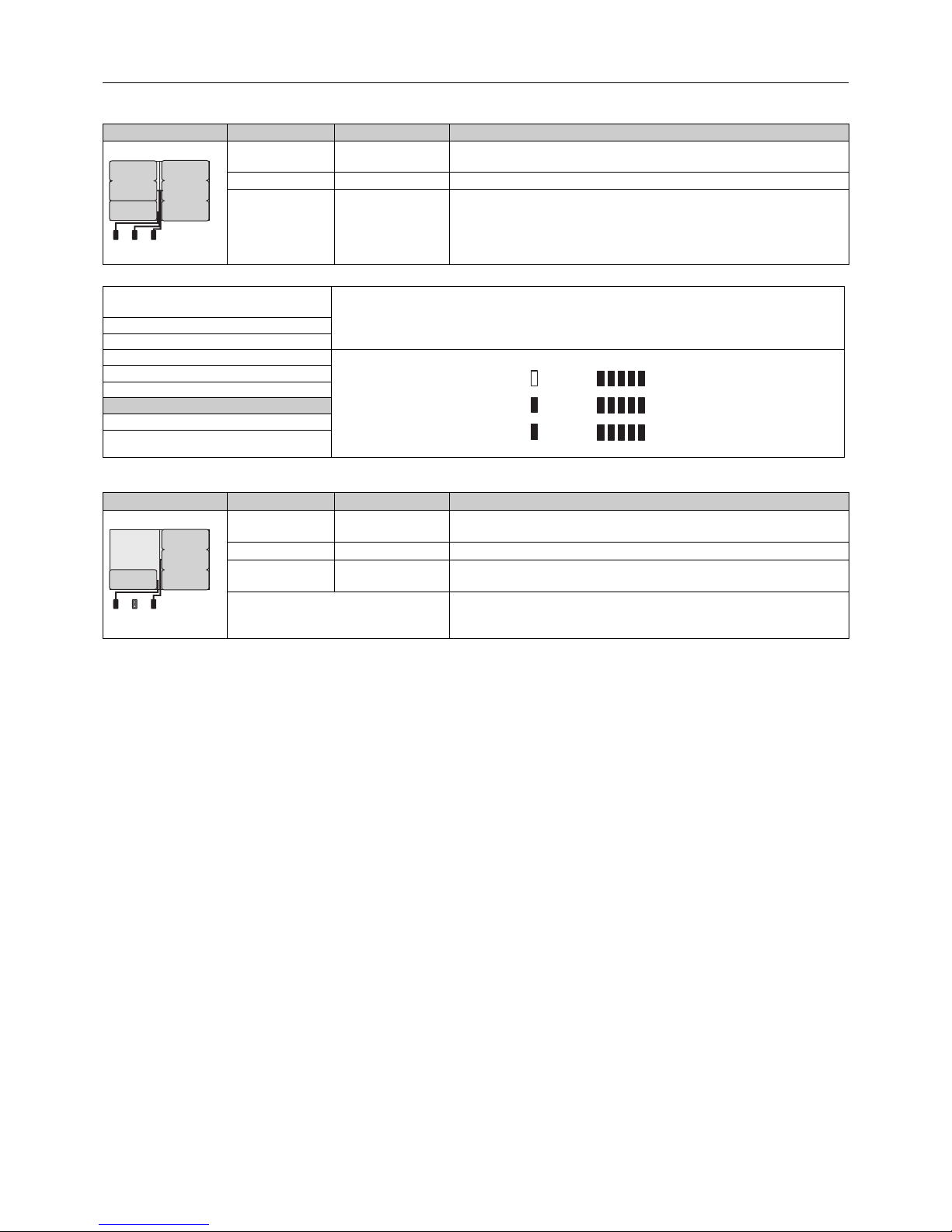

F Configuration 5 for Order-Code DK5004-5
G Cnfiguration 6 for Order-Code DK5004-6
Configuration of batteries Connectors Number of batteries Battery usage
A0017131
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 2Power supply for the measuring device
B3 3Power supply for the GSM/GPRS modem: B3 has been switched on by the
manufacturer and needn‘t to be considered.
B1
B1 B2 B3
B3
B2
1. Where to find B2 on the display and to
set the numeric value on position 1: 2. To go back into the nominal range, press the ESC button 2 times for 2 seconds.
3. Then check the B2 state of charge of the battery in accordance with the graphic below.
11- INTERNAL DATA
L2 code =
******
Load fact. data
A0019499
Save fact. data
Memory reset
B2= 1
KF= 1.00000
KF= +1.0053
Configuration of batteries Connectors Number of batteries Battery usage
A0017132
B1 1Backup power supply for the measuring device: B1 has been switched on by the
manufacturer and needn‘t to be considered.
B2 -Power supply for the measuring device
B3 3Power supply for the GSM/GPRS modem: B3 has been switched on by the
manufacturer and needn‘t to be considered.
Powered via external power supply Power supply for the measuring device
B1: ()
B2: ()
)(
)(
B3: ()
)(
B1
B1 B2 B3
B3

Einbauanleitung
Aktivieren der Batterie an Anschluss B2
Promag 800 L, W
EA01044D/06/A2/01.12
71206057
Die Einbauanleitung ist für folgende Batteriesets gültig:
!Hinweis!
• Die Bestellnummer des Batteriesets (auf dem Produktaufkleber der Verpackung) kann sich von der Produktionsnummer (auf dem Aufkleber
direkt auf dem Batterieset) unterscheiden!
• Durch Eingabe der Produktionsnummer des Batteriesets im Ersatzteilfindetool kann die Bestellnummer des ensprechenden Batterieset ermittelt werden.
• Wir empfehlen Einbauanleitung und Verpackung immer zusammen aufzubewahren.
Bestell-Nr. Gerätekomponente Siehe Bestell-Nr. Gerätekomponente Siehe
DK5004-1
Batterieset, 19Ah
2 × Batterie-Pack, 3.6V, 19 Ah
1 × Schild Batteriebelegung für 2 Batterien
Seite 3
Kap. B DK5004-4
Batterieset, 19Ah
1 × Batterie-Pack 3.6V, 19Ah
1 × Schild Batteriebelegung für 1 Batterie
Seite 3
Kap. E
DK5004-2
Batterieset, 19Ah, 57 Ah
1 × Batterie-Pack, 3.6V, 19Ah
1 × Batterie-Pack 3.6V, 57Ah
1 × Schild Batteriebelegung für 4 Batterien
Seite 3
Kap. C DK5004-5
Batterieset, 19Ah, 38Ah, 57Ah
1 × Batterie-Pack 3.6V, 19Ah
1 × Batterie-Pack 3.6V, 38Ah
1 × Batterie-Pack 3.6V, 57Ah
1 × Schild Batteriebelegung GSM für 6 Batterien
Seite 4
Kap. F
DK5004-3
Batterieset, 57Ah
2 × Batterie-Pack 3.6V, 57Ah
1 × Schild Batteriebelegung für 6 Batterien
Seite 3
Kap. D DK5004-6
Batterieset, 19Ah, 57 Ah
1 × Batterie-Pack 3.6V, 19Ah
1 × Batterie-Pack 3.6V, 57Ah
1 × Schild Batteriebelegung GSM+Netz für 4 Batterien
Seite 4
Kap. G

Aktivieren der Batterie an Anschluss B2
2Endress+Hauser
Sicherheitshinweise
• Messgerät unter Spannung! Lebensgefahr durch Stromschlag.
Messgerät nur im spannungslosen Zustand öffnen.
• Vor einem Geräteausbau: Prozess in sicheren Zustand bringen und
Leitung von gefährlichen Prozessstoffen befreien.
• Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeitsbeginn:
Anlage und Messgerät auf berührungssichere Temperatur abkühlen.
• Bei Messgeräten im abrechnungspflichtigen Verkehr: Nach Entfernen
der Plombe ist der geeichte Zustand aufgehoben.
• Nationale Vorschriften bezüglich der Montage, elektrischen
Installation, Inbetriebnahme, Wartung und Reparatur einhalten.
• Folgende Anforderungen an das Fachpersonal für Montage,
elektrische Installation, Inbetriebnahme, Wartung und Reparatur der
Messgeräte müssen erfüllt sein:
–In Gerätesicherheit ausgebildet
–Mit den jeweiligen Einsatzbedingungen der Geräte vertraut
–Bei Ex-zertifizierten Messgeräten zusätzlich im Explosionsschutz
ausgebildet
• Die Betriebsanleitung zum Messgerät ist zu beachten.
• Beschädigungsgefahr elektronischer Bauteile! Eine ESD-geschützte
Arbeitsumgebung herstellen.
• Nach Entfernen der Elektronikabdeckung: Stromschlaggefahr durch
aufgehobenen Berührungsschutz! 
Messgerät ausschalten, bevor interne Abdeckungen entfernt werden.
• Änderungen am Messgerät sind nicht zulässig.
• Bei Messgeräten in sicherheitstechnischen Applikationen gemäß 
IEC 61508 bzw. IEC 61511: Nach Reparatur Neuinbetriebnahme
gemäß Betriebsanleitung durchführen. Reparatur dokumentieren.
• Gehäuse nur kurzzeitig öffnen. Eindringen von Fremdkörpern,
Feuchtigkeit oder Verunreinigung vermeiden.
• Defekte Dichtungen nur durch Original-Dichtungen von
Endress+Hauser ersetzen.
• Defekte Gewinde erfordern eine Instandsetzung des Messgeräts.
• Gewinde (z.B. von Elektronikraum-und Anschlussraumdeckel)
müssen geschmiert sein. Säurefreies, nicht härtendes Fett
verwenden, sofern keine abriebfeste Trockenschmierung vorhanden
ist.
• Wenn bei den Reparaturarbeiten Abstände reduziert oder die
Spannungsfestigkeit des Messgeräts nicht sichergestellt werden kann: 
Prüfung nach Abschluss der Arbeiten durchführen 
(z.B. Hochspannungstest gemäß Herstellerangaben).
• Servicestecker:
–nicht in explosionsfähiger Atmosphäre anschließen.
–nur an Servicegeräte von Endress+Hauser anschließen.
• Die in der Betriebsanleitung aufgeführten Hinweise zum Transport
und zur Rücksendung beachten.
• Bei Fragen kontaktieren Sie bitte Ihre zuständige Endress+Hauser
Serviceorganisation.
Werkzeugliste
A Aktivieren der Batterie
• Diese Anleitung beschreibt wie man die Batterie am Anschluss B2 aktiviert.
• Zur Info: B1 und B3 (optional) ist bereits vom Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
• Zur Info: Die Konfiguration 4 + 6 beinhaltet keine Batterie am Anschluss B2 und muss daher nicht berücksichtigt werden. 
Sie ist hier nur zur Information aufgeführt.
• Achtung wenn man B2 aktiviert und dann die Batterie nicht anschliesst, kann sich das Hauptbord unerwartet ausschalten und somit ausser
Betrieb sein.
• Als erstes gemäss Betriebsanleitung Batterien einsetzen und anschließen.
• Danach das mitgelieferte Anschlusschild auf die Batterieabdeckung aufkleben, wie in der unten stehende Grafik gezeigt.
• Anschliessend gemäss dieser Anleitung am Anschluss B2 aktivieren. 
Sie können den Anschluss B2 via Display aktivieren oder via Configurations Software Config 5800 im Menu Interne Daten mit dem Kommando
BT2HE. In beiden Fällen muss der Zahlenwert auf 1 gesetzt werden.
• Wie die Anordnung der Batterien erfolgt, ist in den Kapiteln B - Kapitel G beschrieben. 
Vergleichen Sie den Bestellcode auf Ihrem Lieferschein zB. DK5004-1 und wählen Sie die entsprechende Konfiguration.
PH2
1
A0017949
1

Aktivieren der Batterie an Anschluss B2
Endress+Hauser 3
B Konfiguration 1 für Bestellcode DK5004-1
C Konfiguration 2 für Bestellcode DK5004-2
D Konfiguration 3 für Bestellcode DK5004-3
E Konfiguration 4 für Bestellcode DK5004-4
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017127
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 1Versorgung des Messgerätes
B3 -Versorgung GSM/GPRS-Modems
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017128
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 3Versorgung des Messgerätes
B3 -Versorgung GSM/GPRS-Modems
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017129
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 3Versorgung des Messgerätes
B3 -Versorgung GSM/GPRS-Modems
B2
B1
B1 B2 B3
B1
B1 B2 B3
B2
B1 B2 B3
B2B1
1. Menupunkt B2 im Display aufsuchen
und Zahlenwert auf 1 setzen: 2. Zurück in den Anzeigebereich gehen, dazu die ESC Taste 2 mal 2 Sekunden drücken.
3. Anschliessend B2 Batterieladezustand gemäss nachfolgender Abbildung kontrollieren.11- INTERNE DATEN
L2 code =
******
Werkseinst. load
A0019498
Werkseinst. load
Memory reset
B2= 1
KF= 1.00000
KF= +1.0053
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017130
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 -Versorgung des Messgerätes
B3 -Versorgung GSM/GPRS-Modems
Speisung über extern Spannungsversorgung Versorgung des Messgerätes
B1:( )
B2:( )
)(
)(
B1
B1 B2 B3

Aktivieren der Batterie an Anschluss B2
4Endress+Hauser
F Konfiguration 5 für Bestellcode DK5004-5
G Konfiguration 6 für Bestellcode DK5004-6
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017131
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 2Versorgung des Messgerätes
B3 3Versorgung GSM/GPRS-Modems: B3 ist bereits vom Herstellerwerk aus eingeschaltet
und muss nicht berücksichtigt werden.
B1
B1 B2 B3
B3
B2
1. Menupunkt B2 im Display aufsuchen
und Zahlenwert auf 1 setzen: 2. Zurück in den Anzeigebereich gehen, dazu die ESC Taste 2 mal 2 Sekunden drücken.
3. Anschliessend B2 Batterieladezustand gemäss nachfolgender Abbildung kontrollieren.11- INTERNAL DATA
L2 code =
******
Load fact. data
A0019499
Save fact. data
Memory reset
B2= 1
KF= 1.00000
KF= +1.0053
Konfiguration Batterien Anschlussstecker Anzahl Batterie Verwendung der Batterie(n)
A0017132
B1 1Sicherung der Versorgung des Messgerätes (Back-up): B1 ist bereits vom
Herstellerwerk aus eingeschaltet und muss nicht berücksichtigt werden.
B2 -Versorgung des Messgerätes
B3 3Versorgung GSM/GPRS-Modems: B3 ist bereits vom Herstellerwerk aus eingeschaltet
und muss nicht berücksichtigt werden.
Speisung über externe Spannungsversorgung Versorgung des Messgerätes
B1: ()
B2: ()
)(
)(
B3: ()
)(
B1
B1 B2 B3
B3
