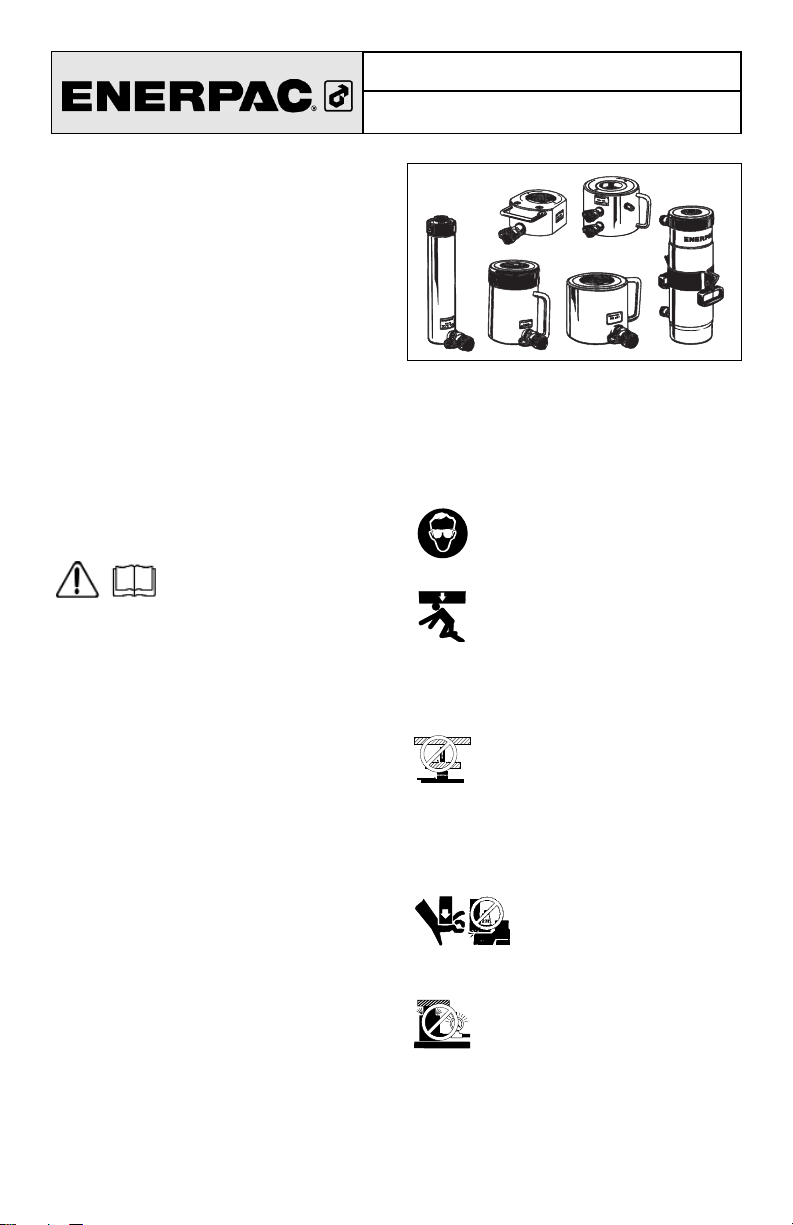

Enerpac RCS302 User manual

Instruction Sheet
Hydraulic Cylinders
Index:
English.....................................................................1-3
Français...................................................................4-7
Deutsch................................................................ 8-11
Italiano.................................................................12-15
Español.............................................................. 16-19
Nederlands......................................................... 20-23
Portuguese .........................................................24-27
..............................................................28-31
..............................................................32-34
L1608 Rev B 10/03
Repair Parts Sheets for this product are
available from the Enerpac web site at
www.enerpac.com, or from your nearest
Authorized Enerpac Service Center or Enerpac
Sales office.
1.0 IMPORTANT RECEIVING
INSTRUCTIONS
Visually inspect all components for shipping
damage. Shipping damage is not covered by
warranty. If shipping damage is found, notify
carrier at once.The carrier is responsible for all
repair and replacement costs resulting from
damage in shipment.
SAFETY FIRST
2.0 SAFETY ISSUES
Read all instructions, warnings
and cautions carefully. Follow
all safety precautions to avoid
personal injury or property damage during
system operation. Enerpac cannot be
responsible for damage or injury resulting from
unsafe product use, lack of maintenance or
incorrect product and/or system operation.
Contact Enerpac when in doubt as to the safety
precautions and operations. If you have never
been trained on high-pressure hydraulic safety,
consult your distribution or service center for a
free Enerpac Hydraulic safety course.
Failure to comply with the following cautions
and warnings could cause equipment damage
and personal injury.
A CAUTION is used to indicate correct
operating or maintenance procedures and
practices to prevent damage to, or destruction
of equipment or other property.
A WARNING indicates a potential danger that
requires correct procedures or practices to
avoid personal injury.
A DANGER is only used when your action or lack
of action may cause serious injury or even death.
WARNING: Wear proper personal
protective gear when operating
hydraulic equipment.
WARNING: Stay clear of loads
supported by hydraulics. A cylinder,
when used as a load lifting device,
should never be used as a load holding device.
After the load has been raised or lowered, it
must always be blocked mechanically.
WARNING: USE ONLY RIGID
PIECES TO HOLD LOADS.
Carefully select steel or wood blocks
that are capable of supporting the load. Never
use a hydraulic cylinder as a shim or spacer in
any lifting or pressing application.
DANGER: To avoid personal
injury keep hands and feet
away from cylinder and
workpiece during operation.
WARNING: Do not exceed equipment
ratings. Never attempt to lift a load
weighing more than the capacity of
the cylinder. Overloading causes equipment
failure and possible personal injury. The
cylinders are designed for a max. pressure of
700 bar [10,000 psi]. Do not connect a jack or
cylinder to a pump with a higher pressure rating.
DANGER: Never set the relief valve
to a higher pressure than the
maximum rated pressure of the
pump. Higher settings may result in equipment
damage and/or personal injury. Do not remove
relief valve.
WARNING: The system operating
pressure must not exceed the
pressure rating of the lowest rated
component in the system. Install pressure
®
®

2
gauges in the system to monitor operating
pressure. It is your window to what is
happening in the system.
CAUTION: Avoid damaging
hydraulic hose. Avoid sharp bends
and kinks when routing hydraulic
hoses. Using a bent or kinked hose will cause
severe back-pressure. Sharp bends and kinks
will internally damage the hose leading to
premature hose failure.
Do not drop heavy objects on
hose. A sharp impact may cause
internal damage to hose wire
strands. Applying pressure to a damaged hose
may cause it to rupture.
IMPORTANT: Do not lift hydraulic
equipment by the hoses or swivel
couplers. Use the carrying handle or
other means of safe transport.
CAUTION: KEEP HYDRAULIC
EQUIPMENT AWAY FROM
FLAMES AND HEAT. Excessive
heat will soften packings and seals, resulting in
fluid leaks. Heat also weakens hose materials
and packings. For optimum performance do not
expose equipment to temperatures of 65°C
[150°F] or higher. Protect hoses and cylinders
from weld spatter.
DANGER: DO NOT HANDLE
PRESSURIZED HOSES. Escaping
oil under pressure can penetrate the
skin, causing serious injury. If oil is injected
under the skin, see a doctor immediately.
WARNING: Only use hydraulic
cylinders in a coupled system. Never
use a cylinder with unconnected
couplers. If the cylinder becomes extremely
overloaded, components can fail catastrophically
causing severe personal injury.
WARNING: BE SURE SETUP IS
STABLE BEFORE LIFTING LOAD.
Cylinders should be placed on a flat
surface that can support the load.
Where applicable, use a cylinder base for
added stability.Do not weld or otherwise modify
the cylinder to attach a base or other support.
Avoid situations where loads are not
directly centered on the cylinder
plunger. Off-center loads produce
considerable strain on cylinders and plungers.
In addition, the load may slip or fall, causing
potentially dangerous results.
Distribute the load evenly across the
entire saddle surface. Always use a
saddle to protect the plunger.
IMPORTANT: Hydraulic equipment
must only be serviced by a qualified
hydraulic technician. For repair
service, contact the Authorized
ENERPAC Service Center in your area. To
protect your warranty, use only ENERPAC oil.
WARNING: Immediately replace worn
or damaged parts by genuine
ENERPAC parts. Standard grade
parts will break causing personal injury and
property damage.ENERPAC parts are designed
to fit properly and withstand high loads.
3.0 INSTALLATION

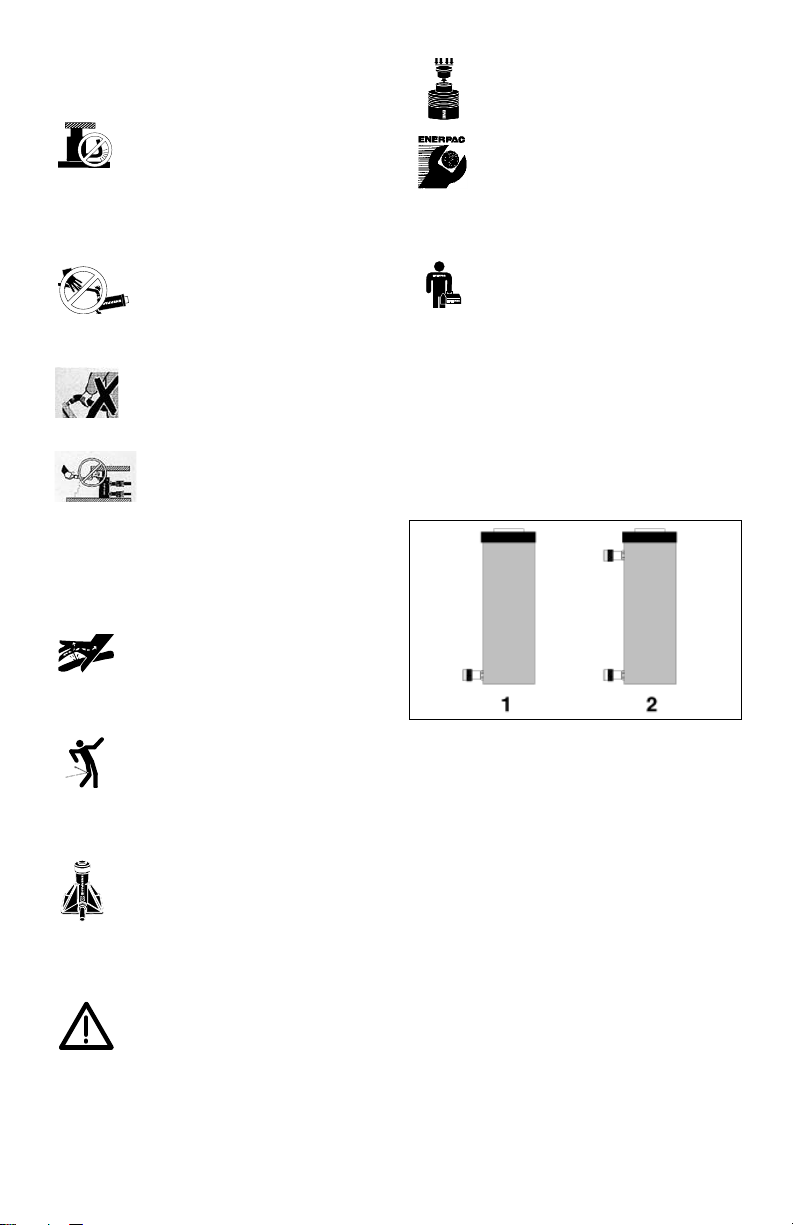

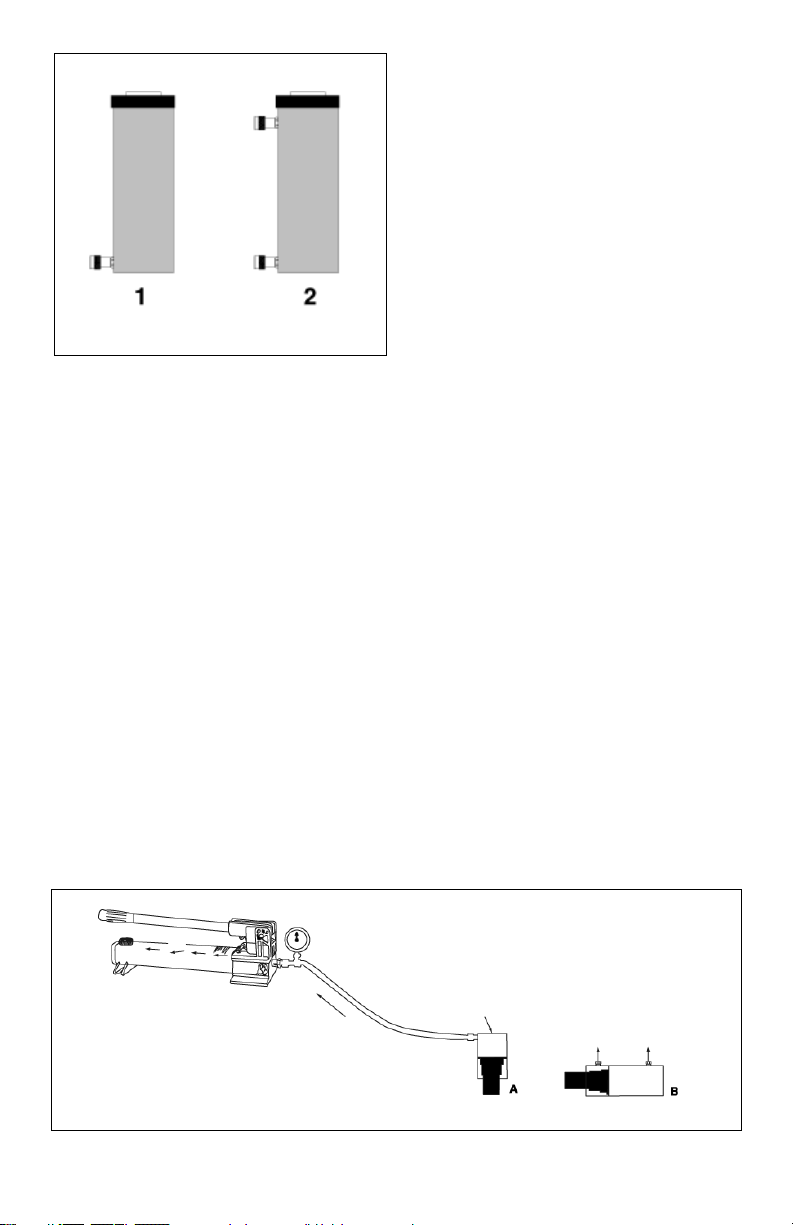

1. Make hydraulic connections. Use a pump
with a release valve or a 3-way valve and
one hose for single-acting cylinders (1).Use
a pump with a 4-way valve and two hoses
for double-acting cylinders (2).
IMPORTANT:Double-acting cylinders must
have both couplers connected.
Fully hand-tighten all couplers. Loose
coupler connections will block the flow of oil
between the pump and the cylinder.

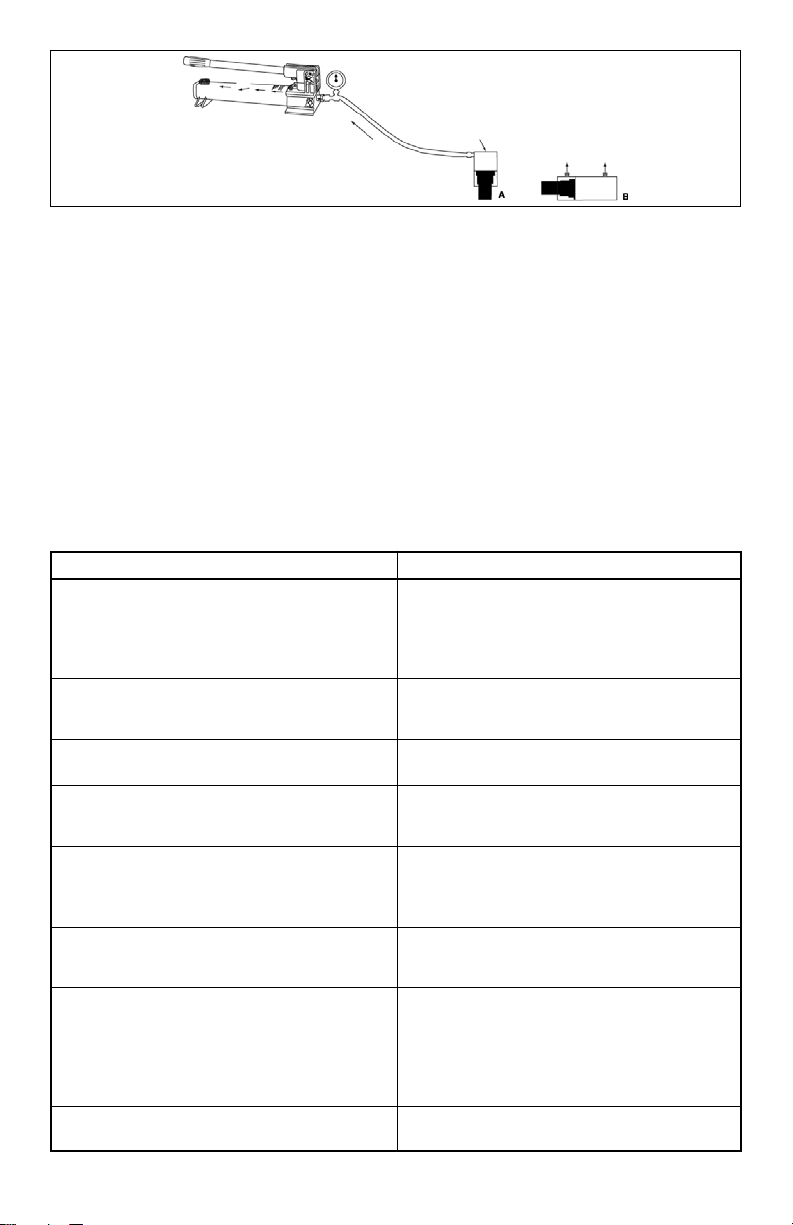

2. Remove air from the cylinder as shown
below.
Single-acting cylinders: Position the cylinder
so that the plunger is pointed down and the
cylinder lower than the pump. Fully extend
and retract the cylinder 2 or 3 times.
Double-acting cylinders: Lay the cylinder on
its side and have the couplers facing up.Fully
extend and retract the cylinder 2 or 3 times.
NOTE:Collar threads are rated for the full
capacity of the cylinder when fully engaged in
attachments.
NOTE:The use of cylinder attachments or
extensions reduces the cylinder capacity by at
least 50%.
®
®

4.0 OPERATION
Operate the hydraulic pump to advance and
retract the cylinder. Some single-acting
cylinders are spring-return, others are load-
return. The speed of retraction is affected by
the length of the hose and other restrictions in
the line.Double-acting cylinders are powered in
both directions by the pump.
The cylinder stop ring is designed to take the
full load.However, to reduce cylinder wear, use
less than full stroke when possible.
5.0 MAINTENANCE
1. Use only Enerpac oil with these cylinders.
The use of any other oil may invalidate your
warranty.
2. Use dust caps when cylinders are
disconnected from the hose. Keep entire
cylinder clean to prolong cylinder life.
3. Store cylinders upright to prevent seal
distortion.
6.0 TROUBLESHOOTING
These cylinders should be repaired only by
Authorized EnerpacTechnical Service Centers.
Single-acting cylinders are spring-loaded and
require special disassembly techniques to
prevent personal injury.
3
PROBLEM
Cylinder will not advance.
Cylinder advances part way.
Cylinder advances in spurts.
Cylinder advances slower than normal.
Cylinder advances but will not hold.
Cylinder leaks oil
Cylinder will not retract or retracts slower
than normal.
Oil leaking from external relief valve.
POSSIBLE CAUSE
Pump release valve open.
Coupler not fully tightened.
Oil level in pump is low.
Pump malfunctioning.
Load is too heavy for cylinder.
Oil level in pump is low.
Coupler not fully tightened.
Cylinder plunder binding.
Air in hydraulic system.
Cylinder plunger binding.
Leaking connection.
Coupler not fully tightened.
Pump malfunctioning.
Cylinder seals leaking.
Pump malfunctioning.
Leaking connection.
Incorrect system set-up.
Worn or damaged seals
Internal cylinder damage.
Loose connection.
Pump release valve is closed.
Coupler not fully tightened.
Pump reservoir over-filled.
Narrow hose restricting flow.
Broken or weak retraction spring.
Cylinder damaged internally.
Coupler not fully tightened.
Restriction in return line.
air
air

4
Les vues éclatées de ce produit sont
disponibles sur le site Enerpac
www.enerpac.fr. Vous pouvez également les
obtenir auprès de votre réparateur agréé
Enerpac ou auprès d'Enerpac même.
1.0 INSTRUCTIONS IMPORTANTES
RELATIVES À LA RÉCEPTION
Inspecter tous les composants pour vous
assurer qu’ils n’ont subi aucun dommage en
cours d’expédition. Les dommages subis en
cours de transports ne sont pas couverts par la
garantie. S’il sont abîmés, aviser
immédiatement le transporteur, qui est
responsable des frais de réparation et de
remplacement résultant de dommages en
cours de transport.
LA SÉCURITÉ AVANT TOUT !
2.0 SÉCURITÉ
Lire attentivement toutes les
instructions et mises en garde
et tous les avertissements.
Suivre toutes les précautions pour éviter
d’encourir des blessures personnelles ou de
provoquer des dégâts matériels durant le
fonctionnement du système. Enerpac ne peut
pas être tenue responsable de dommages ou
blessures résultant de l’utilisation risquée du
produit, d’un mauvais entretien ou d’une
application incorrecte du produit et du système.
En cas de doute sur les précautions ou les
applications, contacter Enerpac. En l’absence
d’une formation aux mesures de sécurité à
prendre en présence de liquides sous haute
pression, consulter un centre de distribution ou
de réparation Enerpac pour suivre un cours
gratuit sur ce thème.
Respecter les mises en garde et
avertissements suivants sous peine de
provoquer des dégâts matériels et des
blessures personnelles.
Une mise en garde ATTENTION sert à
indiquer des procédures d’utilisation et de
maintenance correctes qui visent à empêcher
l’endommagement voire la destruction du
matériel ou d’autres dégâts.
Un AVERTISSEMENT indique un danger
potentiel qui exige la prise de mesures
particulières visant à écarter tout risque de
blessure.
La mention DANGER n’est utilisée que
lorsqu’une action ou un acte de négligence risque
de causer des blessures graves, voire mortelles.
AVERTISSEMENT :Porter un
équipement de protection
personnelle adéquat pour utiliser un
appareil hydraulique.
AVERTISSEMENT : Rester à l’écart
de charges soutenues par un
mécanisme hydraulique. Un vérin,
lorsqu’il est utilisé comme monte-charge, ne
doit jamais servir de support de charge. Après
avoir monté ou abaissé la charge, elle doit être
bloquée par un moyen mécanique.
AVERTISSEMENT : UTILISER
SEULEMENT DES PIÈCES
RIGIDES POUR SOUTENIR LES
CHARGES. Sélectionner avec précaution des
blocs d’acier ou de bois capables de supporter
la charge. Ne jamais utiliser un vérin
hydraulique comme cale ou intercalaire d’appui
pour les applications de levage ou de pressage.
DANGER :Pour écarter tout
risque de blessure personnelle,
maintenir les mains et les pieds
à l’écart du vérin et de la pièce à usiner durant
l’utilisation.
AVERTISSEMENT :Ne pas
dépasser les valeurs nominales du
matériel. Ne jamais essayer de
soulever une charge d’un poids supérieur à la
capacité du vérin. Une surcharge entraînera la
panne du matériel et risque de provoquer des
blessures personnelles.Les vérins sont conçus
pour une pression maximale de 700 bar. Ne
®
®
Fiche d’instructions
Vérins Hydrauliques
L1608 Rev B 10/03

pas connecter de cric ou de vérin à une pompe
affichant une pression nominale supérieure.
DANGER :Ne jamais régler la
soupape de sûreté à une pression
supérieure à la pression nominale
maximale de la pompe sous peine de provoquer
des dégâts matériels et/ou des blessures
personnelles.Ne pas retirer le limiteur de pression
AVERTISSEMENT :La pression de
fonctionnement du système ne doit
pas dépasser la pression nominale
du composant du système affichant la plus
petite valeur. Installer des manomètres dans le
système pour surveiller la pression de
fonctionnement. Ils permettent de vérifier ce
qui se passe dans le système.
ATTENTION :Éviter d’endommager
les tuyaux hydrauliques. Éviter de les
plier et de les tordre en les mettant en
place. Un tuyau plié ou tordu entraînera un fort
retour de pression.Les plis et coudes prononcés
endommageront par ailleurs l’intérieur du tuyau,
provoquant son usure précoce.
Ne pas faire tomber d’objets
lourds sur le tuyau. Un fort impact
risque de causer des dégâts
intérieurs (torons métalliques). L’application d’
une pression sur un tuyau endommagé risque
d’entraîner sa rupture.
IMPORTANT :Ne pas soulever le
matériel hydraulique en saisissant
ses tuyaux ou ses raccords articulés.
Utiliser la poignée de transport ou procéder
d’une autre manière sûre.
ATTENTION : Garder le matériel
hydraulique à l’écart de
flammes et d’une source de
chaleur. Une forte température
amollira les garnitures et les joints et
provoquera par conséquent des fuites. La
chaleur affaiblit également les matériaux et les
garnitures du tuyau. Pour une performance
maximale, ne pas exposer le matériel à une
température supérieure ou égale à 65 °C [150
°F].Protéger tuyaux et vérins de projections de
soudure.
DANGER :Ne pas manipuler les
tuyaux sous pression. L’huile sous
pression qui risque de s’en échapper
peut pénétrer dans la peau et provoquer des
blessures graves.En cas d’injection d’huile sous
la peau, contacter immédiatement un médecin.
AVERTISSEMENT :Utiliser des
vérins hydrauliques uniquement dans
un système couplé. Ne jamais utiliser
un vérin en présence de raccords
déconnectés. La surcharge du vérin peut avoir
des effets désastreux sur ses composants, qui
peuvent causer des blessures graves.
AVERTISSMENT : S'assurer de la
stabilité de l'ensemble avant de
lever une charge. Le vérin doit être
placé sur une surface plane capable
de supporter la charge. Lorsqu'applicable,
utiliser une base de vérin pour accroître la
stabilité. Ne pas souder ou modifier le vérin de
quelque façon que ce soit pour y fixer une base
ou un autre dispositif de support.
Éviter les situations où les charges
ne sont pas directement centrées sur
le piston du vérin. Les charges
décentrées imposent un effort considérable au
vérins et pistons. En outre, la charge risque de
glisser ou de tomber, ce qui crée un potentiel
de danger.
Répartir la charge uniformément sur
toute la surface d'appui. Toujours
utiliser un coussinet d'appui si des
accessoires non filetés sont utilisés.
IMPORTANT :Le matériel
hydraulique doit uniquement être
réparé par un technicien hydraulique
qualifié. Pour toute réparation,
contacter le centre de réparation ENERPAC
agréé le plus proche.Pour assurer la validité de
la garantie, n’utiliser que de l’huile ENERPAC.
AVERTISSEMENT :Remplacer
immédiatement les pièces usées ou
endommagées par des pièces
ENERPAC authentiques. Les pièces de qualité
standard se casseront et provoqueront des
blessures et des dégâts matériels. Les pièces
ENERPAC sont conçues pour s’ajuster
parfaitement et résister à de fortes charges.
3.0 INSTALLATION

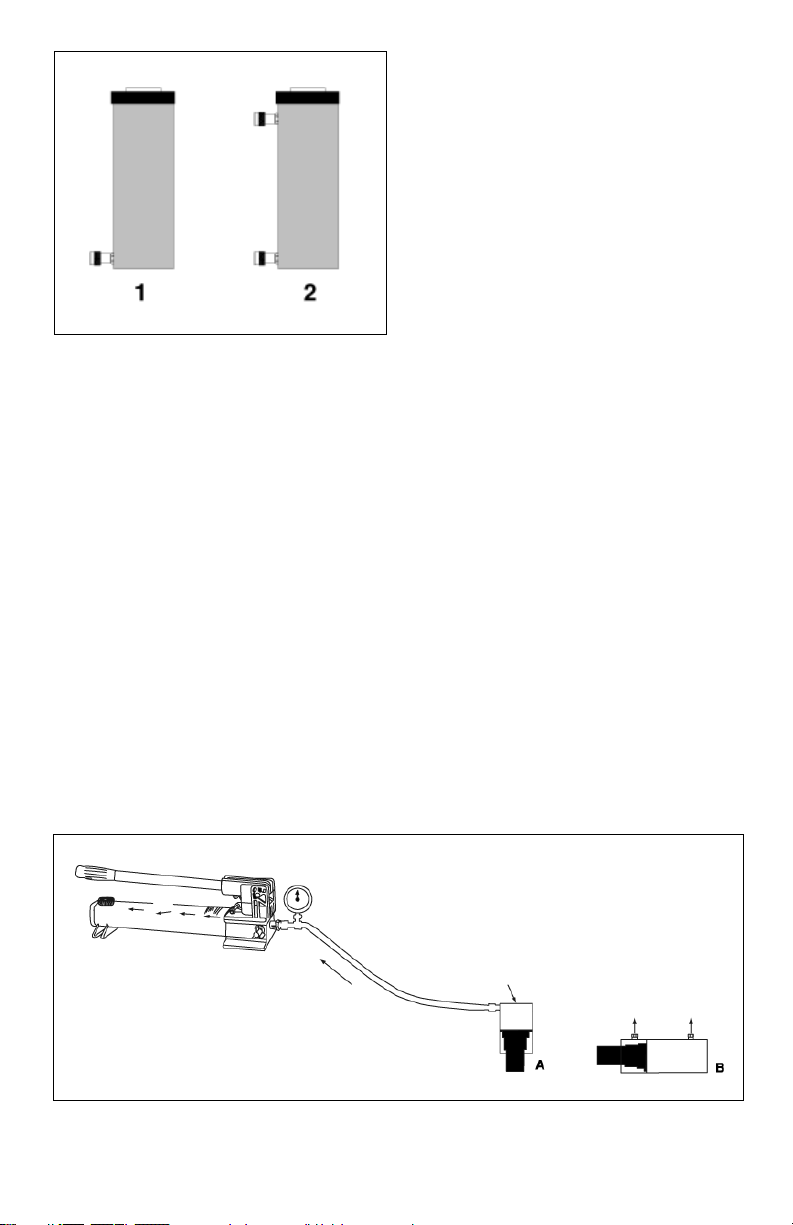

1. Effectuer les branchements hydrauliques.
Utiliser une pompe avec une soupape de
sûreté ou une soupape à 3 voies et un
flexible pour les vérins à simple effet (1).
Utiliser une pompe avec une soupape à 4
voies et deux flexibles pour les vérins
double effet (2).
®
®
5

IMPORTANT : Les deux raccords
d’accouplement des vérins à double effet
doivent être branchés.
Bien serrer tous les raccords
d’accouplement à la main.Des raccords mal
serrés bloqueraient le flux d’huile entre la
pompe et le vérin.
2. Pomper l’air du vérin comme illustré ci-
dessous.
Vérins à simple effet : Positionner le vérin
plus bas que la pompe, le piston étant dirigé
vers le bas. Sortir et rétracter complètement
le vérin 2 ou 3 fois. Vérins à double effet :
Poser le vérin sur son côté, les raccords
d’accouplement étant dirigés vers le haut.
Sortir et rétracter complètement le vérin 2
ou 3 fois.
NOTE : Lorsque les raccords sont engagés à
fond dans les accessoires, la capacité
nominale de leur filetage correspond à la
capacité totale du vérin complètement sorti.
NOTE : L’usage d’accessoires ou d’extensions
réduit la capacité du vérin d’au moins 50 %.
4.0 FONCTIONNEMENT
Actionner la pompe hydraulique pour sortir et
rétracter le vérin. Sur certains vérins à simple
effet, la rétraction se fait par ressort, sur
d’autres, sous l’action de la charge. La vitesse
de rétraction est fonction de la longueur du
flexible et d’autres facteurs affectant la
pression de la conduite. Les vérins à double
effet sont assistés par la pompe dans les deux
sens.
La bague d’arrêt du vérin est conçue pour
supporter la charge complète. Toutefois, dans
la mesure du possible, ne pas utiliser le vérin à
fond de course afin de réduire l’usure.
5.0 ENTRETIEN
1. Utiliser exclusivement de l’huile Enerpac
avec ces vérins.L’usage de toute autre huile
pourrait entraîner l’annulation de la garantie.
2. Utiliser des capuchons pare-poussière
lorsque les flexibles ne sont pas raccordés
aux vérins. Veiller à garder le vérin
entièrement propre afin de prolonger sa vie.
3. Ranger les vérins à la verticale pour éviter
la déformation des joints.
6.0 DÉPANNAGE
La réparation de ces vérins doit être confiée
exclusivement à un centre de réparation
Enerpac agréé. Les vérins à simple effet sont
chargés par ressort et exigent des techniques
de montage spéciales pour éviter les risques
d’accident.
6
air
air

PROBLÈME
Le cylindre ne sort pas.
Le vérin sort partiellement.
Le vérin sort par à-coups.
Le vérin sort plus lentement que la normale.
Le vérin sort mais ne tient pas la charge.
Fuite d’huile au vérin.
Le vérin ne se rétracte pas ou se rétracte
plus lentement que la normale.
Fuite d’huile à la soupape de sûreté externe.
CAUSE POSSIBLE
Soupape de sûreté de la pompe ouverte.
Raccord d’accouplement pas complètement
serré.
Niveau d’huile de la pompe bas.
Mauvais fonctionnement de la pompe.
Charge trop lourde pour le vérin.
Niveau d’huile de la pompe bas.
Raccord d’accouplement pas complètement
serré.
Piston du vérin grippé.
Air dans le circuit hydraulique.
Piston du vérin grippé.
Fuite de raccord.
Raccord d’accouplement pas complètement
serré.
Mauvais fonctionnement de la pompe.
Fuites aux joints.
Mauvais fonctionnement de la pompe.
Fuite de raccord.
Configuration du système incorrecte.
Joints usés ou endommagés.
Dommages internes.
Raccord desserré.
Soupape de sûreté de la pompe fermée.
Raccord d’accouplement pas complètement
serré.
Réservoir de la pompe trop plein.
Écoulement réduit par un flexible trop petit.
Ressort de rétraction cassé ou faible.
Dommages internes du vérin.
Raccord d’accouplement pas complètement
serré.
Blocage partiel de la conduite de retour.
7

8
Das Ersatzteilblatt für dieses Produkt finden Sie
auf der Enerpac Website www.enerpac.com,
oder bei Ihrem nächstgelegenen authorisierten
Enerpac Service Center oder einem Enerpac
Vertriebsbüro.
1.0 WICHTIGE VERFAHRENSHINWEISE
FÜR DEN EMPFANG:
Alle Komponenten auf sichtbare
Transportschäden inspizieren. Transport-
schäden sind nicht von der Garantie gedeckt.
Werden solche Schäden festgestellt, ist
unverzüglich das Transportunternehmen zu
verständigen. Das Transportunternehmen ist
für alle Reparatur- und Ersatzkosten, die auf
Transportschäden zurückzuführen sind,
verantwortlich.
SICHERHEIT GEHT VOR
2.0 SICHERHEITSFRAGEN
Alle Anleitungen, Warnungen
und Vorsichtshinweise
sorgfältig durchlesen.
Beachten Sie alle Sicherheitsvorkehrungen,
um Verletzungen oder Sachschäden während
des Systembetriebs zu vermeiden. Enerpac ist
weder für Schäden noch Verletzungen haftbar,
die durch einen fahrlässigen Gebrauch des
Produkts, mangelhafte Instand-haltung oder
eine unvorschriftsmäßige Anwendung des
Produkts und/oder des Systems verursacht
werden. Bei evtl. Fragen in bezug auf
Sicherheitsvorkehrungen und Betriebsabläufe
wenden Sie sich bitte an ENERPAC. Wenn Sie
an keinerlei Sicherheitsschulungen im
Zusammenhang mit Hochdruck-
hydraulikanlagen teilgenommen haben,
fordern Sie von Ihrer Vertriebs- und
Kundendienstzentrale einen kostenlosen
Enerpac-Hydraulik-Sicherheitskurs an.
Ein Mißachten der folgenden
Vorsichtshinweise und Warnungen kann zu
Geräteschäden und Verletzungen führen.
Mit einem VORSICHTSHINWEIS wird auf
ordnungsgemäße Betriebs- oder
Wartungsverfahren und –praktiken
hingewiesen, um Schäden an den Geräten
oder anderen Sachwerten bzw. deren
Zerstörung zu vermeiden.
Eine WARNUNG verweist auf eine potentielle
Verletzungsgefahr, die durch ordnungsgemäße
Verfahren oder Praktiken vermieden werden
kann.
Ein GEFAHRENSHINWEIS wird nur dann
gegeben, wenn eine bestimmte Handlung oder
die Unterlassung einer bestimmten Handlung
schwere oder tödliche Verletzungen zur Folge
haben kann.
WARNUNG: Beim Betrieb
hydraulischer Anlagen geeignete
Schutzkleidung und –ausrüstung
tragen.
WARNUNG: Von Lasten fernhalten,
die durch ein Hydrauliksystem
abgestützt werden. Ein als
Lastenhebegerät eingesetzter Zylinder darf
niemals als ein Lastenhaltegerät verwendet
werden. Nach Heben oder Senken der Last
muß diese stets auf mechanische Weise
gesichert werden.
WARNUNG ZUM SICHERN VON
LASTEN STETS NUR STARRE
TEILE VERWENDEN. Zum
Abstützen von Lasten sorgfältig dazu
geeignete Stahl- oder Holzblöcke auswählen.
Bei Hebe- oder Drückanwendungen keinesfalls
einen Hydraulikzylinder als Abstandsstück
oder –halter verwenden.
GEFAHR: Zur Vermeidung von
Verletzungen während des
Betriebs Hände und Füße von
Zylinder und Werkstück fernhalten.
®
®
Bedienungsanleitung
Hydraulikzylinder
L1608 Rev B 10/03

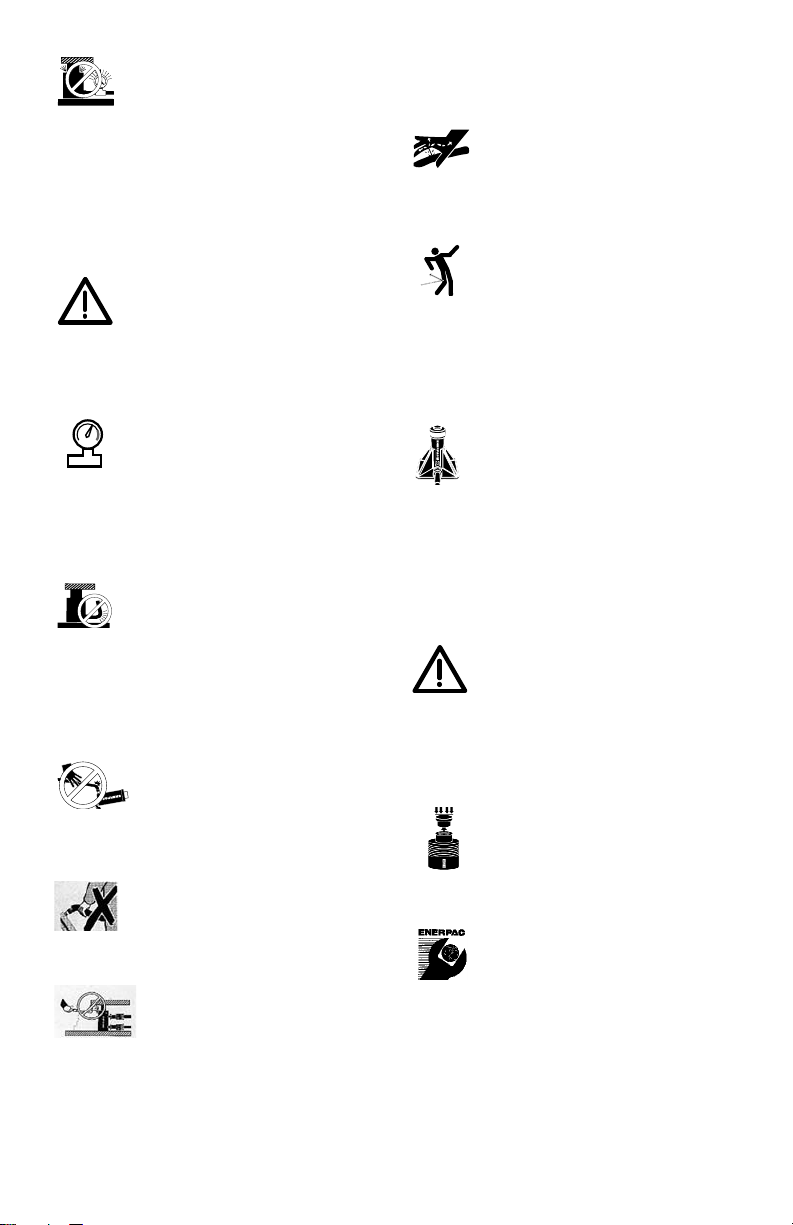

WARNUNG: Die zugelassene
Nennleistung der Geräte nicht
überschreiten. Keine Last zu heben
versuchen, deren Gewicht das Hebevermögen
des Zylinders übersteigt. Überlasten
verursachen Maschinenausfälle und können zu
Verletzungen führen. Die Zylinder wurden für
einen max. Druck von 700 bar konstruiert.
Keinen Heber oder Zylinder an eine Pumpe mit
einer höheren nominalen Druckleistung
anschließen.
GEFAHRENSHINWEIS: Das
Überdruckventil keinesfalls auf
einen höheren Druck als den
maximal zulässigen Druck der Pumpe
einstellen. Höhere Einstellungen können zu
Geräteschäden und/oder Verletzungen führen.
Nicht das Druckbegrenzungs-Ventil entfernen!
WARNUNG: Der System-
betriebsdruck darf den zulässigen
Nominaldruck der System-
komponente mit der niedrigsten Nennleistung
nicht überschreiten. Zur Überwachung des
Betriebsdrucks sind Manometer im System zu
installieren. Dies ist das Fenster zu den
Abläufen im System.
VORSICHT: Beschädigungen am
Hydraulikschlauch vermeiden.
Beim Verlegen der Hydraulik-
schläuche enge Bögen und Abknicken
vermeiden. Der Einsatz eines gebogenen oder
geknickten Schlauchs führt zu einem hohen
Rückstau. Starke Biegungen und Knickstellen
schädigen den Schlauch auf der Innenseite
und führen zu dessen vorzeitigem Ausfall.
Keine schweren Gegenstände auf
den Schlauch fallen lassen. Starke
Erschütterungen können Schäden
an den im Schlauchinnern verlaufenden
Drahtlitzen verursachen.Ein Schlauch, auf den
Druck ausgeübt wird, kann bersten.
WICHTIG: Hydraulische Geräte
weder an den Schläuchen noch den
Gelenkanschlüssen anheben. Dazu
den Tragegriff oder eine andere sichere
Transportmethode verwenden.
VORSICHT: Hydraulische Geräte
von Flammen und Hitzequellen
fernhalten. Zu hohe Temperaturen
weichen Füllungen und Dichtungen
auf und bewirken Flüssigkeitslecks. Große Hitze
schwächt außerdem die Schlauchmaterialien
und –dichtungen. Zur Gewährleistung einer
optimalen Leistung darf die Anlage keinen
Temperaturen über 65°C ausgesetzt werden.
Außerdem müssen Schläuche und Zylinder beim
Schweißen vor Funkenschlag geschützt werden.
GEFAHR: Nicht mit unter Druck
stehenden Schläuchen hantieren.
Unter Druck austretendes Öl kann in
die Haut eindringen und schwere Verletzungen
verursachen.Falls Öl unter die Haut gelangt, ist
sofort ein Arzt aufzusuchen.
WARNUNG: In einem gekoppelten
System dürfen nur
Hydraulikzylinder verwendet
werden. Niemals einen Zylinder mit
unverbundenen Kupplungen verwenden. Bei
einer extremen Überlastung des Zylinders
können dessen Komponenten einen
Sprungvollausfall erleiden, was schwere
Verletzungen hervorrufen kann.
WARNUNG: Sicherstellen, dass die
anlage stabilisiert, bevor eine last
angehoben wird. Der Zylinder sollte
auf einer ebenen Oberfläche
aufsitzen, die fest genug ist, um die Last
abzustützen. Wenn möglich einen Zylinderfuß
verwenden, um größere Stabilität zu
gewährleisten. Keine Schweißarbeiten oder
andere Änderungen am Zylinder vornehmen,
um einen Zylinderfuß oder andere
Abstützungen anzubringen.
Situationen vermeiden, in denen die
Lasten nicht direkt über dem Kolben
des Zylinders ausgerichtet sind.
Seitlich versetzte Lasten führen zu erheblicher
Belastung der Zylinder und Kolben. Außerdem
könnte die Last ins Rutschen geraten oder
fallen, was zu äußerst gefährlichen Situationen
führen kann.
Die Last gleichmäßig über die
gesamte Fläche des Druchstückes
verteilen. Den Kolben immer mit
einem Druckstück schützen, wenn
keine Zusatzgeräte mit Gewinde benutzt
werden.
WICHTIG: Hydraulische Geräte
müssen von einem qualifizierten
Hydrauliktechniker gewartet werden.
Bei Reparaturarbeiten an die autorisierte
ENERPAC-Kundendienstzentrale der
jeweiligen Region wenden. Zur
Aufrechterhaltung der Garantie nur ENERPAC-
Öl verwenden.
®
®
9

WARNUNG: Abgenutzte oder
beschädigte Teile unverzüglich durch
ENERPAC-Originalteile ersetzen.
Standardteile anderer Hersteller versagen und
verursachen Verletzungen und Sachschäden.
ENERPAC-Teile werden so konstruiert, daß sie
richtig passen und hohen Lasten standhalten.
3.0 INSTALLATION
1. Hydraulikanschlüsse. Eine Pumpe mit
Auslöseventil oder Dreiwegeventil und
einem Schlauch für einfachwirkende
Zylinder (1) verwenden. Eine Pumpe mit
Vierwegeventil und zwei Schläuchen für
doppelwirkende Zylinder (2) verwenden.
WICHTIG: Bei doppelwirkenden Zylindern
müssen beide Kupplungen angeschlossen
sein.
Alle Kupplungen von Hand vollkommen fest
ziehen. Lose Kupplungsanschlüsse führen
zur Einschränkung des Ölstromes zwischen
der Pumpe und dem Zylinder.
2. Die Luft gemäß der untenstehenden
Abbildung aus dem Zylinder entfernen.
Einfachwirkende Zylinder: Den Zylinder so
ausrichten, daß der Kolben nach unten zeigt
und der Zylinder sich unterhalb der Pumpe
befindet. Den Zylinder zwei- oder dreimal
voll aus- und einfahren.
Doppelwirkende Zylinder: Den Zylinder auf
die Seite legen, so daß die Kupplungen
nach oben zeigen. Die Zylinder zwei- oder
dreimal voll aus- und einfahren.
HINWEIS:Die Muffengewinde sind auf die
volle Nennkraft des Zylinders ausgelegt,
solange sie vollkommen in die Zusatzgeräte
eingeschraubt sind.
HINWEIS:Die Verwendung von Zylinder-
Zusatzgeräten oder Verlängerungen verringert
die Zylinder-Nennkraft um wenigstens 50%.
4.0 BETRIEB
Die Hydraulikpumpe zum Aus- und Einfahren
des Zylinders betätigen. Einige
einfachwirkende Zylinder werden mit
Federkraft zurückgezogen, andere unter
Belastung. Die Geschwindigkeit des
Zurückziehens hängt von der Länge des
Schlauches und anderen Verengungen in der
Leitung ab. Doppelwirkende Zylinder werden in
beiden Richtungen durch die Pumpe bewegt.
Der Zylinder-Sperring ist darauf ausgelegt, die
volle Belastung zu tragen. Allerdings sollte der
Zylinder nicht vollkommen ausgefahren
werden, um die Abnutzung gering zu halten.
10
Lüft
Lüft

5.0 WARTUNG
1. Mit diesen Zylindern nur Enerpac-Öl
verwenden. Die Verwendung von anderen
Ölsorten kann zum Verfall der Garantie
führen.
2. Falls die Zylinder vom Schlauch getrennt
werden, Staubschutzkappen anbringen. Um
die Lebensdauer des Zylinders zu
verlängern, den gesamten Zylinder sauber
halten.
3. Die Zylinder aufrecht lagern, um die
Verwindung der Dichtungen zu vermeiden.
6.0 FEHLERSUCHE
Diese Zylinder sollten nur von einer Enerpac-
Vertragskundendienststelle repariert werden.
Einfachwirkende Zylinder stehen unter
Federdruck und es müssen besondere
Methoden beim Zerlegen verwendet werden,
um Körperverletzungen zu verhindern.
PROBLEM
Zylinder fahren nicht aus.
Zylinder fährt nur teilweise aus.
Zylinder fährt stoßweise aus.
Zylinder fährt langsamer als normal aus.
Zylinder fährt aus, hält aber nicht.
Zylinder leckt Öl.
Zylinder fährt nicht zurück oder zieht sich
langsamer als normal zurück.
Leckage am äußeren Entlastungsventil.
MÖGLICHE URSACHE
Pumpen-Druckentlastungsventil offen.
Kupplung nicht ganz festgezogen.
Ölstand in der Pumpe ist zu niedrig.
Pumpe schadhaft.
Last zu schwer für den Zylinder.
Ölstand in der Pumpe ist zu niedrig.
Kupplung nicht ganz festgezogen.
Zylinderkolben klemmt.
Luft im Hydrauliksystem.
Zylinderkolben klemmt.
Undichte Verbindung.
Kupplung nicht ganz festgezogen.
Pumpe schadhaft.
Zylinderdichtungen undicht.
Pumpe schadhaft.
Undichte Verbindung.
Anlage falsch installiert.
Abgenutzte oder schadhafte Dichtungen.
Innere Zylinderschäden.
Loser Anschluß.
Pumpen-Druckentlastungsventil ist
geschlossen.
Kupplung nicht ganz festgezogen.
Sammelbehälter der Pumpe überfüllt.
Engstelle im Schlauch schränkt Ölstrom ein.
Rückstellfeder schadhaft oder zu schwach.
Innere Zylinderschäden.
Kupplung nicht ganz festgezogen.
Engstelle in der Rücklaufleitung.
11

12
L’esploso delle parti di ricambio per questo
prodotto è ottenibile sul sito web
www.enerpac.com, oppure chiamando il
Centro Assistenza Autorizzato a voi più vicino ,
o il ns. ufficio commerciale.
1.0 NOTA IMPORTANTE
Ispezionare visivamente tutti i componenti per
identificare eventuali danni di spedizione e, se
presenti, avvisare prontamente lo spedizioniere.
I danni subiti durante la spedizione non sono
coperti dalla garanzia vigente. Lo spedizioniere
è il solo responsabile per i costi di riparazione o
di sostituzione conseguenti a danni avvenuti
durante la spedizione.
INFORMAZIONI SULLA SICUREZZA
2.0 INFORMAZIONI SULLA SICUREZZA
Leggere attentamente tutte le
istruzioni, le avvertenze e le
precauzioni. Durante il
funzionamento del sistema, rispettare tutte le
norme di sicurezza onde evitare infortuni o
danni all'apparecchiatura. L'Enerpac declina
ogni responsabilità per danni risultanti da un
uso improprio del prodotto, dalla mancata
manutenzione o dall'applicazione errata del
prodotto e del sistema. In caso di dubbio in
materia di sicurezza o applicazioni, rivolgersi
all'Enerpac. Se si richiedono informazioni sulle
norme di sicurezza per sistemi idraulici ad alta
pressione, rivolgersi al distributore o al centro
di riparazione di zona in grado di fornire
gratuitamente un corso di addestramento in
materia di sicurezza idraulica autorizzato dalla
Enerpac.
La mancata osservanza delle seguenti
precauzioni potrebbe portare a seri danni
all'apparecchiatura e a lesioni personali.
Una PRECAUZIONE indica le corrette
procedure di azionamento o manutenzione per
evitare danni all'apparecchiatura o all'ambiente
circostante.
Un'AVVERTENZA indica un potenziale
pericolo che richiede la messa in pratica delle
procedure corrette per evitare infortuni.
Un PERICOLO indica una situazione in cui
un'azione o la mancanza di azione può causare
gravi lesioni personali se non il decesso.
AVVERTENZA: Indossare
un'attrezzatura di protezione
appropriata durante il funzionamento
dell'apparecchiatura.
AVVERTENZA: Stare lontano da
carichi sospesi e sostenuti
idraulicamente.Un cilindro utilizzato
per sollevare un carico non deve mai essere
impiegato anche per il loro sostegno. Dopo
aver alzato o abbassato un peso, è necessario
che questo venga sempre bloccato in maniera
meccanica.
AVVERTENZA: UTILIZZARE SOLO
ATTREZZI RIGIDI PER IL
SOSTEGNO DEI CARICHI.
Selezionare con cura blocchi in
acciaio o in legno capaci di supportare il peso
del carico. Non ricorrere mai a un cilindro
idraulico come cuneo o spessore in
applicazioni di sollevamento o pressatura.
PERICOLO: Per evitare lesioni
personali, durante la lavorazione
tenere le mani e i piedi lontano
dal cilindro e dal pezzo in lavorazione.
AVVERTENZA: Non superare mai la
capacità nominale
dell'apparecchiatura.Non tentare mai
di sollevare un peso superiore alla capacità del
cilindro, dato che il sovraccarico può causare
guasti all'apparecchiatura e possibili infortuni
all'operatore. I cilindri sono stati studiati per
una pressione massima pari a 700 bar. Non
collegare un martinetto o un cilindro a una
pompa la cui pressione nominale è superiore.
PERICOLO: Non impostare mai la
valvola di scarico a una pressione
superiore a quella massima nominale
della pompa. Un'impostazione superiore può
®
®
Manuale d’istruzione
Cilindri idraulici
L1608 Rev B 10/03

arrecare danni all'apparecchiatura e/o
provocare infortuni all'operatore. Non
rimuovere la valvola di sicurezza.
AVVERTENZA: La pressione di
esercizio del sistema non deve
superare il valore nominale prefissato
per il componente dalla pressione più bassa.
Installare nel sistema un manometro per tenere
sotto controllo la pressione di esercizio.
PRECAUZIONE: Evitare di arrecare
danni al tubo idraulico flessibile.
Evitare di piegare o arricciare il tubo
flessibile durante l'uso, poiché gli strozzature
possono provocare gravi contropressioni. Le
piegature e gli strozzature acute possono
danneggiare internamente il tubo flessibile e
provocarne quindi un guasto prematuro.
Non lasciar cadere oggetti pesanti
sul tubo flessibile, dato che l'impatto
potrebbe danneggiarne i fili
dell'armatura. La messa sotto pressione di un
tubo flessibile danneggiato può causarne la
rottura.
IMPORTANTE: Non sollevare
apparecchiature idrauliche mediante
il tubo flessibile o i giunti orientabili.
Servirsi della maniglia per trasporto o di un
altro mezzo di trasporto sicuro.
PRECAUZIONE: Tenere
l'apparecchiatura idraulica
lontano da fiamme e sorgenti di
calore. Il calore eccessivo
ammorbidisce le guarnizioni, provocando
perdite di fluido. Il calore indebolisce altresì il
materiale di cui è composto il tubo flessibile.Per
garantire le migliori prestazioni, non esporre
l'apparecchiatura a temperature superiori a
65°C (150°F). Proteggere i tubi flessibili e i
cilindri da scintille o scaglie di saldatura.
PERICOLO: Non maneggiare i tubi
flessibili sotto pressione. Eventuali
fuoriuscite d'olio sotto pressione
possono penetrare sotto la cute e provocare
gravi lesioni. Se l'olio penetra sotto la pelle,
rivolgersi immediatamente a un medico.
AVVERTENZA: Utilizzare i cilindri
idraulici solo se i giunti del sistema
sono debitamente accoppiati. Se il
sovraccarico del cilindro diventa eccessivo, i
componenti possono guastarsi irreparabilmente
e provocare gravi lesioni personali.
AVVERTENZA: Prima di sollevare il
carico, assicurarsi che la
configurazione dell'intera
apparecchiatura sia perfettamente
stabile.Il cilindro deve essere disposto su una
superficie piana, in grado di sostenere il carico.
Se possibile, usare una base per il cilindro, per
aumentarne la stabilità. Non saldare ne
modificare in alcun modo il cilindro allo scopo
di collegarvi una base o un altro supporto.
Evitare situazioni in cui i carichi non
siano perfettamente centrati rispetto
allo stelo del cilindro stresso. I carichi
disassati esercitano notevoli sollecitazioni sui
cilindri e steli. Inoltre, il carico potrebbe
scivolare o cadere, con risultati potenzialmente
pericolosi.
Distribuire il carico uniformemente
sull'intera superficie della testa del
pistone. Usare sempre una testina
per proteggere lo stelo quando non si
usano attacchi filettati.
IMPORTANTE: Affidare la
manutenzione delle apparecchiature
idrauliche solamente a un tecnico
specializzato. Per richiedere un
intervento di assistenza, rivolgersi al centro di
assistenza ENERPAC autorizzato di zona. Per
usufruire dei termini di garanzia, utilizzare
esclusivamente olio idraulico ENERPAC.
AVVERTENZA: Sostituire
immediatamente le parti usurate o
danneggiate con pezzi di ricambio
ENERPAC originali. I pezzi di ricambio di
qualità standard si potrebbero rompere più
facilmente e arrecare danni alla propria
persona e all'ambiente circostante. I pezzi di
ricambio ENERPAC sono stati concepiti per
adattarsi perfettamente al sistema e per
sopportare condizioni di carico elevate.
3.0 INSTALLAZIONE
1. Effettuare i collegamenti idraulici. Con i
cilindri ad effetto singolo (1), usare una
pompa con una valvola di scarico o una
valvola a 3 vie ed un tubo flessibile. Usare
una pompa con una valvola a 4 vie e due
tubi flessibili per i cilindri a doppio effetto (2).
IMPORTANTE:nei cilindri a doppio effetto
devono essere collegati entrambi gli attacchi.
®
®
13

Serrare a fondo manualmente tutti gli
attacchi. Se gli attacchi sono lenti, il flusso
dell’olio tra la pompa e il cilindro si blocca.
2. Rimuovere l’aria dal cilindro come indicato
qui di seguito. Cilindri ad effetto singolo:
disporre il cilindro in modo che lo stantuffo
sia rivolto verso il basso ed il cilindro si trovi
ad un’altezza inferiore rispetto alla pompa.
Estendere e retrarre a fondo il cilindro due o
tre volte.
Cilindri a doppio effetto: disporre il cilindro
su un fianco, con gli attacchi rivolti verso
l’alto. Estendere e retrarre a fondo il cilindro
due o tre volte.
NOTA:le filettature con collare sono garantite
per l’intera capacità del cilindro solo quando
sono completamente inserite negli accessori.
NOTA:l’uso di prolunghe o di accessori del
cilindro riduce la capacità del cilindro di almeno
il 50%.
4.0 FUNZIONAMENTO
Azionare la pompa idraulica per estendere e
retrarre il cilindro. Alcuni cilindri ad effetto
singolo effettuano la corsa di ritorno sotto
l’effetto di una molla, altri sotto l’azione di un
carico. La velocità di retrazione è influenzata
dalla lunghezza del tubo flessibile idraulico e
da altre ostruzioni presenti nella tubazione. I
cilindri a doppio effetto sono azionati dalla
pompa sia in estensione che in retrazione.
La ghiera di finecorsa del cilindro è progettata
per assorbire l’intero carico.Volendo
comunque ridurre l’usura del cilindro, usare
una corsa sempre inferiore alla massima
consentita.
5.0 MANUTENZIONE
1. Con questi cilindri usare solo olio Enerpac.
L’uso di qualsiasi altro olio può far decadere
la garanzia.
2. Utilizzare i cappellotti di protezione quando
i cilindri sono scollegati dal tubo flessibile.
Mantenere pulito il cilindro per prolungarne
la durata utile.
3. Conservare i cilindri in posizione verticale,
per evitare la deformazione delle
guarnizioni.
6.0 INDIVIDUAZIONE E SOLUZIONE DEI
PROBLEMI
Questi cilindri devono essere riparati solo
presso i Centri di Assistenza Autorizzati
Enerpac. I cilindri ad effetto singolo sono
precaricati a molla e pertanto richiedono
speciali tecniche di smontaggio per evitare
infortuni.
14
aira
aira

PROBLEMA
Il cilindro non si estende.
Il cilindro si estende solo parzialmente.
Il cilindro si estende a scatti.
Il cilindro si estende troppo lentamente.
Il cilindro si estende ma non mantiene la
posizione.
Il cilindro perde olio.
Il cilindro non si retrae o si retrae troppo
lentamente.
Perdita di olio dalla valvola di scarico
esterna.
POSSIBILE CAUSA
La valvola di scarico della pompa è aperta.
L’attacco non è completamente serrato.
Il livello dell’olio nella pompa è insufficiente.
La pompa non funziona bene.
Il carico è eccessivo in relazione al cilindro.
Il livello dell’olio nella pompa è insufficiente.
L’attacco non è completamente serrato.
Lo stantuffo del cilindro è grippato.
Presenza di aria nell’impianto idraulico.
Lo stantuffo del cilindro è grippato.
Perdita dalle connessioni.
L’attacco non è completamente serrato.
La pompa non funziona bene.
Perdita nelle guarnizioni del cilindro.
La pompa non funziona bene.
Perdita dai collegamenti.
Errato approntamento dei componenti
dell’impianto.
Guarnizioni consumate o danneggiate.
Il cilindro è danneggiato internamente.
I collegamenti sono allentati.
La valvola di scarico della pompa è chiusa.
L’attacco non è completamente serrato.
Il serbatoio della pompa è troppo pieno.
Il tubo flessibile, troppo stretto, riduce il
flusso.
La molla di retrazione è debole o rotta.
Il cilindro è danneggiato internamente.
L’attacco non è completamente serrato.
C’è un’ostruzione nella tubazione di ritorno.
15

16

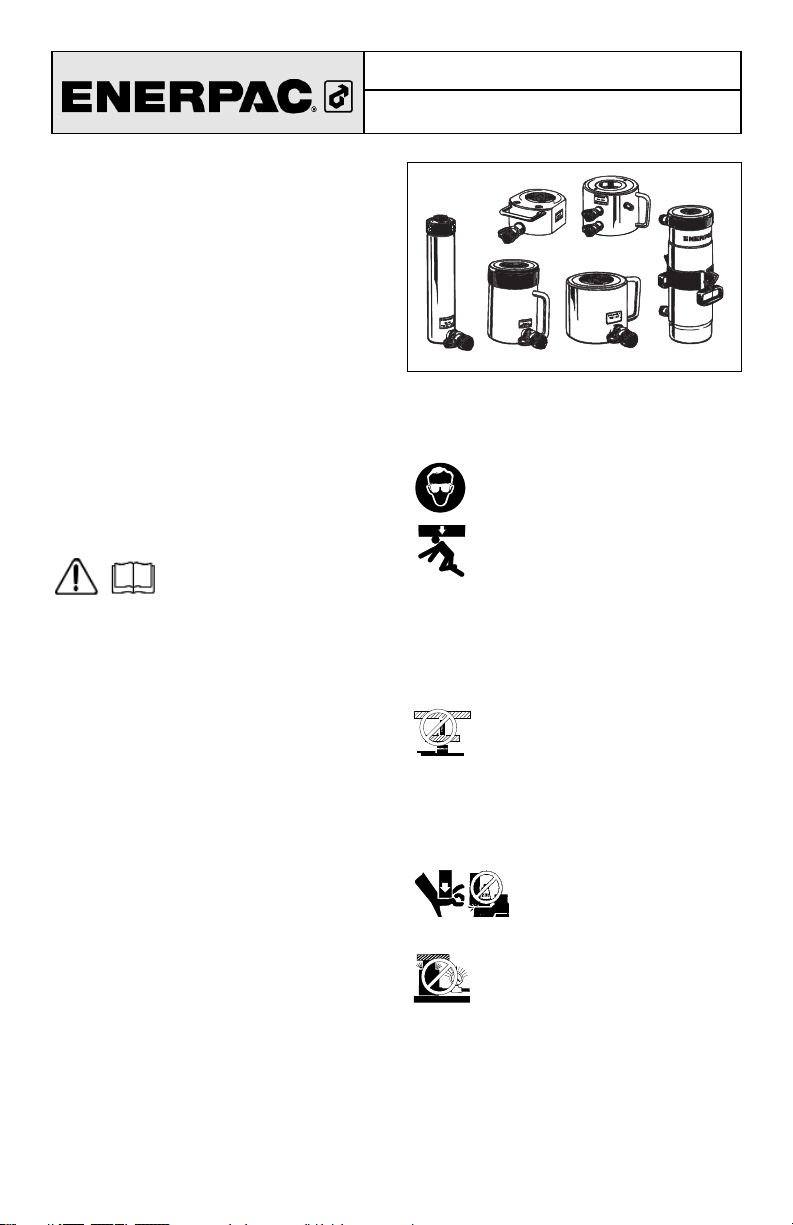

Las hojas de despiece para este producto estan
disponibles en la página web de Enerpac en la
dirección www.enerpac.com,o en su centro de
Asistencia Técnica ó punto de venta Enerpac
mas cercano.
1.0 IMPORTANTES INSTRUCCIONES DE
RECEPCIÓN
Inspeccione visualmente todos los
componentes para verificar si hay daños de
envío. Debido a que la garantía no ampara
daños por envío, si los hubiese, infórmeselo
inmediatamente a la empresa de transportes,
puesto que ésta es responsable de todos los
gastos de reparaciones o reemplazo que
resulten por daños de envío.
SEGURIDAD PRIMERO
2.0 ASPECTOS DE SEGURIDAD
Lea todas las instrucciones,
advertencias y precauciones.
Acate todas las precauciones
de seguridad para evitar lesiones personales o
daños a la propiedad durante la operación del
sistema. ENERPAC no puede ser responsable
de daños o lesiones que resulten de no usar el
producto de forma segura, falta de
mantenimiento o aplicación incorrecta del
producto y/u operación del sistema.
Comuníquese con ENERPAC si tuviese dudas
sobre las precauciones de seguridad o sobre
las aplicaciones. Si nunca ha sido capacitado
en seguridad hidráulica de alta presión,
consulte a su distribuidor o centro de servicio
para obtener un curso de seguridad gratis
denominado ENERPAC Hydraulic.
El no cumplir con las siguientes precauciones
y advertencias podría causar daños al equipo
y lesiones personales.
Una PRECAUCIÓN se utiliza para indicar
procedimientos y prácticas de operación o
mantenimiento correctos para evitar daños o la
destrucción de equipo u otra propiedad.
Una ADVERTENCIA indica un potencial
peligro que requiere de procedimientos o
prácticas correctos para evitar lesiones
personales.
Un PELIGRO se utiliza sólo cuando su acción
o falta de acción podría causar lesiones graves
o incluso la muerte.
ADVERTENCIA: Use el equipo de
protección personal adecuado
cuando opere equipo hidráulico.
ADVERTENCIA: Manténgase
alejado de las cargas soportadas
por sistemas hidráulicos. Cuando
un cilindro se utiliza como dispositivo para
levantar carga, nunca debería usarse como
dispositivo para sostener carga. Después de
que la carga haya sido levantada o
descendida, debe bloquearse siempre en
forma mecánica.
ADVERTENCIA: USE SÓLO
PIEZAS RÍGIDAS PARA
SOSTENER CARGAS. Seleccione
cuidadosamente bloques de acero o
de madera capaces de soportar la carga.
Nunca use un cilindro hidráulico como calza o
separador en aplicaciones de levantamiento o
presión.
PELIGRO: Para evitar lesiones
personales, mantenga las
manos y los pies alejados del
cilindro y pieza de trabajo durante la operación.
ADVERTENCIA: No sobrepase el
valor nominal del equipo. Nunca
intente levantar una carga que pese
más de la capacidad del cilindro. Las
sobrecargas ocasionan fallas del equipo y
posibles lesiones personales. Los cilindros
están diseñados para resistir una presión
máxima de 700 bar. No conecte un gato o
cilindro a una bomba cuyo valor nominal de
presión es mayor que el indicado.
®
®
Hoja de Instrucciones
Cilindros Hidraúlicos
L1608 Rev B 10/03

17
PELIGRO: Nunca fije la válvula de
seguridad a una presión más alta
que el máximo valor nominal de
presión de la bomba. Los ajustes más altos
pueden resultar en daños al equipo y/o
lesiones personales No remover la válvula de
seguridad.
ADVERTENCIA: La presión de
operación del sistema no debe
sobrepasar el valor nominal de
presión del componente con el valor nominal
más bajo en el sistema.Instale manómetros de
presión en el sistema para vigilar la presión de
operación. Es su ventana a lo que está
sucediendo en el sistema.
PRECAUCIÓN: Evite dañar la
manguera hidráulica. Evite pliegues
y curvas agudos al guiar las
mangueras hidráulicas. Usar una manguera
con pliegues o curvas puede causar severa
contrapresión. Los pliegues y curvas agudos
causarán daños internos la manguera, lo que
ocasionará que ésta falle prematuramente.
No deje caer objetos pesados sobre
la manguera. Un impacto directo
puede causar daños internos a las
hebras de alambre de la manguera. Aplicar
presión a una manguera dañada puede
ocasionar que se quiebre.
IMPORTANTE: No levante el equipo
hidráulico por las mangueras o
acopladores giratorios.Use el mango
de transporte u otros medios para transportarla
con seguridad.
PRECAUCIÓN: Mantenga el
equipo hidráulico alejado de las
llamas y el calor. El calor en
exceso ablandará las juntas y sellos, lo que
resultará en fugas de líquidos. Asimismo, el
calor debilita los materiales de la manguera y
juntas. Para lograr un rendimiento óptimo, no
exponga el equipo a temperaturas de 65 °C
[150 °F] o mayores. Proteja las mangueras y
cilindros de salpicaduras de soldadura.
PELIGRO: No manipule
mangueras bajo presión. El aceite
que escape bajo presión puede
penetrar la piel y causar lesiones graves. Si se
inyecta aceite bajo la piel, consulte a un
médico inmediatamente.
ADVERTENCIA: Use cilindros
hidráulicos únicamente en
sistemas acoplados. Nunca use un
cilindro si los acopladores no están
conectados. Si el cilindro se sobrecarga, los
componentes pueden fallar calamitosamente,
lo que causaría lesiones personales graves.
ADVERTENCIA: Asegurese que el
equipo sea antes de levantar la
carga. El cilindro debe colocarse
sobre una superficie plana capaz de
soportar la carga. De ser necesario, utilice una
base de cilindro para mayor estabilidad. No
suelde ni modifique el cilindro en modo alguno
para fijarle una base u otro medio de soporte.
Evite las situaciones en las cuales las
cargas no estén directamente
centradas sobre el émbolo del cilindro.
Las cargas descentradas producen un esfuerzo
considerable sobre los cilindros y los émbolos.
Adeás, la carga podria resbalar o caerse,
creando situaciones potencialmente peligrosas.
Distribuya la carga uniformemente
sobre la superficie total del asiento
del cilindro. Siempre utilice un
asiento para proteger el émbolo
cuando no se usen accesorios roscados.
IMPORTANTE: Únicamente técnicos
calificados en sistemas hidráulicos
habrán de prestarle servicio al
equipo hidráulico. Comuníquese con
el Centro de Servicio ENERPAC autorizado en
su zona para prestarle servicio de
reparaciones. Use únicamente aceite
ENERPAC a fin de proteger su garantía.
ADVERTENCIA: Reemplace
inmediatamente las piezas gastadas
o dañadas por piezas ENERPAC
genuinas. Las piezas de clasificación estándar
se romperán, lo que causará lesiones
personales y daños a la propiedad. Las piezas
ENERPAC están diseñadas para encajar
debidamente y resistir altas cargas.
3.0 INSTALACION
1. Conecte los componentes hidráulicos.
Utilice una bomba con una válvula de alivio
o válvula de 3 vías y una manguera para los
cilindros de acción única (1).Utilice una
bomba con una válvula de 4 vías y dos
mangueras para los cilindros de doble
acción (2).
IMPORTANTE: Los cilindros de doble
acción deberán tener ambos acopladores
conectados.
Apriete todos los acopladores con la mano.
Las conexiones flojas bloquearán el flujo del
aceite entre la bomba y el cilindro.
®
®

2. Purgue el aire del cilindro como se muestra
a continuación. Cilindros de acción única:
Coloque el cilindro de modo que su émbolo
funcione hacia abajo y el cilindro esté
colocado en posición más baja que la
bomba. Extienda y retraiga el cilindro por
completo 2 ó 3 veces.
Cilindros de doble acción: Coloque el
cilindro sobre su costado con los
acopladores hacia arriba. Extienda y
retraiga el cilindro por completo 2 ó 3 veces.
NOTA:Las roscas de la camisa están
graduadas para la capacidad total del cilindro
cuando están totalmente acoplados los
accesorios.
NOTA:El empleo de accesorios o extensiones
del cilindro reduce la capacidad del cilindro en
un 50% como mínimo.
4.0 FUNCIONAMIENTO
Accione la bomba hidráulica para extender y
retraer el cilindro. Algunos cilindros de acción
única tienen retorno por acción de resorte,
otros tienen retorno por acción de la carga. La
velocidad de retracción se ve afectada por la
longitud de la manguera y otras restricciones
en la línea. Los cilindros de doble acción son
impulsados en ambos sentidos por la bomba.
El casquillo de tope del cilindro está diseñado
para aceptar toda la carga. Sin embargo, para
reducir el desgaste del cilindro emplee, siempre
que sea posible, menos del total de la carrera.
5.0 MANTENIMIENTO
1. Utilice con estos cilindros aceite hidráulico
Enerpac exclusivamente. El empleo de
cualquier otro aceite hidráulico puede
invalidar la garantía.
2. Utilice tapas guardapolvo cuando los
cilindros estén desconectados de la
manguera.Mantenga limpio el cilindro en su
totalidad para prolongar la vida útil del
mismo.
3. Almacene los cilindros en posición vertical
para evitar la distorsión de los sellos.
6.0 LOCALIZACION DE AVERIAS
La reparación de estos cilindros debe
efectuarse únicamente en centros autorizados
de servicio técnico de Enerpac. Los cilindros
de acción única están bajo carga de resorte y
requieren el uso de técnicas especiales de
desarmado para evitar las lesiones personales.
18
aire
aire

19
PROBLEMA
El cilindro no avanza.
El cilindro avanza parcialmente.
El cilindro avanza de forma irregular.
El cilindro avanza más lento que lo normal.
El cilindro avanza pero no retiene su
posición.
Fugas de aceite en el cilindro.
El cilindro no se retrae o se retrae más lento
que lo normal.
Fugas de aceite por la válvula de alivio
externa.
CAUSA POSIBLE
La válvula de alivio de la bomba está abierta.
El acoplador no está completamente
apretado.
El nivel de aceite en la bomba está bajo.
Mal funcionamiento de la bomba.
Carga demasiado pesada para el cilindro.
El nivel de aceite en la bomba está bajo.
El acoplador no está completamente
apretado.
Agarrotamiento del émbolo del cilindro.
Aire en el sistema hidráulico.
Agarrotamiento del émbolo del cilindro.
Fugas en la conexión.
El acoplador no está completamente
apretado.
Mal funcionamiento de la bomba.
Fugas en sellos del cilindro.
Mal funcionamiento de la bomba.
Fugas en la conexión.
Conexión incorrecta del sistema.
Sellos desgastados o dañados.
Daños internos en el cilindro.
Conexiones flojas.
La válvula de alivio de la bomba está
cerrada.
El acoplador no está completamente
apretado.
Depósito de la bomba excesivamente lleno.
Restricción del flujo en la manguera.
Resorte de retracción roto o debilitado.
Daños internos del cilindro.
El acoplador no está completamente
apretado.
Restricción en la línea de retorno.

20
Reparatie/Onderdelenlijsten voor deze
produkten zijn te downloaden van de Enerpac
Website www.enerpac.com of verkrijgbaar via
uw Enerpac Service Centre of
vertegenwoordiger.
1.0 BELANGRIJKE INSTRUCTIES BIJ
ONTVANGST
Controleer visueel alle onderdelen op schade
opgelopen tijdens de verzending. Schade
opgelopen tijdens de verzending wordt niet door
de garantie gedekt. Als schade opgelopen
tijdens de verzending wordt gevonden, de
transporteur hier onmiddellijk van op de hoogte
stellen. De transporteur is verantwoordelijk voor
alle reparatie- of vervangingsonkosten als gevolg
van opgelopen schade tijdens de verzending.
VEILIGHEID VOOROP
2.0 VEILIGHEIDSKWESTIES
Lees nauwkeurig alle
instructies, waarschuwingen
en let op-gedeelten. Volg alle
veiligheidsvoorzieningen om persoonlijk letsel
of schade aan eigendom te voorkomen als het
systeem in werking is. Enerpac kan niet
verantwoordelijk worden gesteld voor schade
of letsels als gevolg van onveilig gebruik van dit
product, gebrek aan onderhoud, of onjuiste
toepassing van het product of het systeem.
Neem contact op met Enerpac mocht u twijfels
hebben over veiligheidsvoorzieningen en
werkingen. Als u nooit een opleiding in
hogedruk hydraulische veiligheid hebt gevolgd
neem dan contact om met uw verdeel- of
servicecentrum voor een gratis
veiligheidscursus van Enerpac Hydraulic.
Het niet volgen van deze waarschuwing
sboodschappen en voorzorgsmaatregelen kan
schade aan de machine en persoonlijk letsel
veroorzaken.
LET OP wordt gebruikt om correcte
bedienings- en onderhoudsprocedures en
praktijken aan te duiden om schade aan, of
vernietiging van, machines of andere
eigendom te voorkomen.
WAARSCHUWING wijst op een mogelijk
gevaar dat de juiste procedures en praktijken
vereist om persoonlijk letsel te voorkomen.
GEVAAR wordt enkel gebruikt als uw actie of
gebrek aan actie ernstig letsel of zelfs de dood
tot gevolg kan hebben.
WAARSCHUWING: Draag de juiste
persoonlijke beschermende kleding
bij het werken met hydraulische
machines.
WAARSCHUWING: Blijf uit de buurt
van ladingen die hydraulisch
worden ondersteund. Een cilinder
die wordt gebruikt als een hefinrichting mag
nooit worden gebruikt als een lasthouder. Nadat
de lading omhoog of omlaag is gebracht, moet
deze altijd mechanisch worden geblokkeerd.
WAARSCHUWING: GEBRUIK
ENKEL STIJVE MATERIALEN OM
DE LADINGEN VAST TE HOUDEN.
Kies met zorg stalen of houten blokken die een
lading kunnen ondersteunen. Gebruik nooit
een hydraulische cilinder als een pakkingschijf
of een afstandstuk in enige toepassing waarbij
opheffen of drukken wordt gebruikt.
GEVAAR: Om persoonlijk letsel
te voorkomen, handen en
voeten weghouden van de
cilinder en het werkstuk tijdens de bediening.
WAARSCHUWING: Niet de
nominale waarden van de machines
overschrijden. Probeer nooit om een
lading op te heffen die meer weegt dan de
capaciteit van de cilinder. Overladen
veroorzaakt falen van de machine en mogelijk
persoonlijk letsel. De cilinders zijn ontworpen
voor een maximale druk van 700 bar. Geen
vijzel of cilinder op een pomp aansluiten die
een hogere drukwaarde heeft.
®
®
Instructieblad
Hydraulische Cilinders
L1608 Rev B 10/03
