Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 4
DE - BEDIENUNGSANLEITUNG
INHALT
1. Sicherheitshinweise
2. Produktbeschreibung
3. Bestimmungsgemäße Verwendung
4. Einsatzbeschränkungen
5. Technische Daten
6. Geräuschemissionswerte
7. Notwendige Informationen für die Inbetriebnahme
8. Bedienungshinweise / Fehlerbeschreibung
9. Service und Ersatzteile
10. Garantie
11. Entsorgung
12. Rechtliche Hinweise
13. Konformitätserklärung
Seite
5
6
6
6
6
6
7
7
8
8
8
8
9

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 5
DE - BEDIENUNGSANLEITUNG
Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu Ihrer eigenen Sicherheit dieses Handbuch
und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen,
legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.
Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Verände-
rungen vornehmen entfällt jegliche Haftung des Herstellers!!
1. SICHERHEITSHINWEISE
Kontrollieren Sie das Gerät vor jeder Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit!
Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb!
Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrol-
lieren oder gegebenenfalls reparieren.
Wenden Sie auf keinen Fall übermäßige Gewalt an!
Halten Sie die Presse immer sauber und in einem einwandfreien Zustand.
Halten Sie stets die maximale Presskraft von 20 Tonnen ein und achten Sie immer auf den Druckstand
des Manometers. Dieser kann ein wenig nachlassen.
Halten Sie Kinder und unbeteiligte Personen von der Presse fern.
Tragen Sie bei all Ihren Arbeiten mit der Werkstattpresse eine geeignete Schutzausrüstung wie z.B.
Arbeitshandschuhe, Arbeitsschuhe, Schutzbrille, usw.
Achten Sie immer darauf, dass Sie beim Bedienen der Presse sicher auf beiden Beinen stehen und nicht
das Gleichgewicht verlieren können.
Sorgen Sie immer für eine ausreichende Beleuchtung.
Stellen Sie die Presse nur auf einem waagrechten, sauberen und rutschfreien Untergrund auf, der stabil
genug ist, das Gesamtgewicht der Presse und deren Beladung aufzunehmen.
Vergewissern Sie sich, dass sich das zu pressende Werkstück im Zentrum der Presse befindet.
Halten Sie beim Pressvorgang alle Körperteile von dem Arbeitstisch und dem Druckkolben fern. Bei
Nichteinhaltung können schwere körperliche Verletzungen entstehen.
Lassen Sie die beladene Presse niemals unbeaufsichtigt und stehen Sie beim Pressvorgang nicht direkt
vor der Presse.
Nutzen Sie die Presse niemals um Druckfedern oder ähnliche Teile zusammen zu pressen!
Bedienen Sie die Presse nicht, wenn Sie müde sind, Alkohol, Drogen oder andere Rauschmittel zu sich
genommen haben.
Ungeübte Personen dürfen diese Presse nicht bedienen.
Füllen Sie nur mit geeignetem Hydrauliköl auf.
Nehmen Sie keine Veränderungen an der Werkstattpresse vor.
Setzen Sie die Presse niemals Regenwasser oder Spritzwasser aus.
Lagern sie die Presse bei Nichtgebrauch in einer trockenen Umgebung mit eingefahrenem Presskolben.
Bauen Sie die Presse nicht alleine auf ! Ziehen Sie mindestens einen Helfer hinzu.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 6
DE - BEDIENUNGSANLEITUNG
2. PRODUKTBESCHREIBUNG
Die Werkstattpresse dient zum Pressen bis zur maximal angegebenen Belastungsgrenze. Jede an-
dere Verwendung ist nicht bestimmungsgemäß. Für alle Schäden/Verletzungen, die aus nicht bestim-
mungsgemäßer Verwendung resultieren haftet der Benutzer des Gerätes, nicht jedoch der Hersteller/
Händler.
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz kon-
struiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks-
oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
4. EINSATZBESCHRÄNKUNGEN
5. TECHNISCHE DATEN
-
6. GERÄUSCHEMISSIONSWERTE

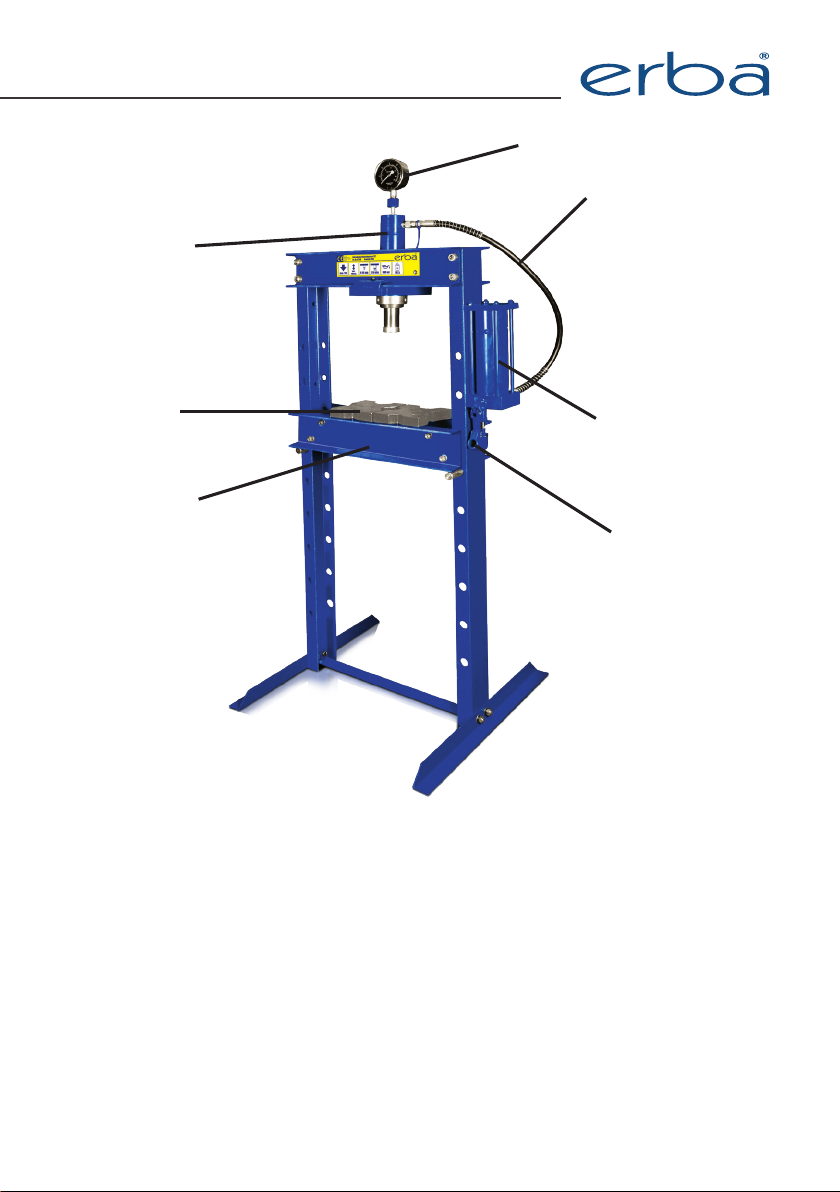

1 – Manometer
2 – Druckzylinder
3 – Druckschlauch
4 – Pumphebel
5 – Druckplatten
6 – Pumpe
7 – Arbeitsbett
Maximaldruck:
Arbeitsbereich:
Stempelhub:
Gewicht:
20t
ca. 0-910mm
ca. 190 mm
ca. 101,5 kg

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 7
DE - BEDIENUNGSANLEITUNG
7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME

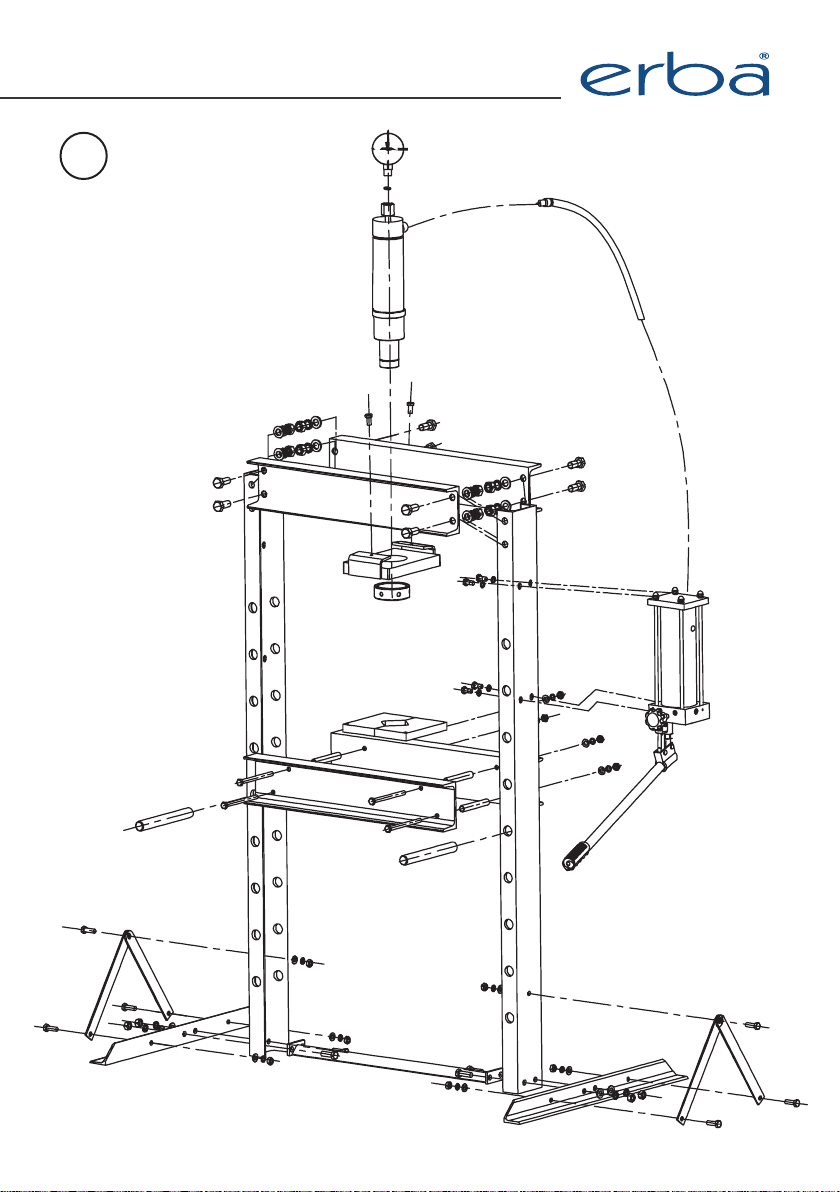

Das Produkt wird im zerlegten Zustand geliefert. Beachten Sie hierzu Skizze A
8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG
Pressvorgang
Setzen Sie die Druckplatten (5) auf die Rahmenplatt. Legen Sie das Werkstück auf die Druck-
platten.
Drehen Sie den Drehknopf im Uhrzeigersinn, dadurch schließt sich das Pumpventil.
Betätigen Sie den Pumphebel so lange, bis sich der Pressdorn des Pumpzylinders dem Werk-
stück nähert.
Richten Sie das Werkstück zentral auf den Pressdorn aus.
Betätigen Sie den Pumphebel, um den Pressvorgang durchzuführen.
Beenden Sie nach dem Pressvorgang das Pumpen mit dem Pumphebel. Durch langsames
Drehen des Drehknopfes gegen den Uhrzeigersinn fährt der Kolben nach oben.
Wenn der Kolben vollständig eingefahren ist, kann das Werkstück entfernt werden.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 8
DE - BEDIENUNGSANLEITUNG
9. SERVICE UND ERSATZTEILE
Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in me-
chanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstel-
lers ist verboten.
Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Ver-
packung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführt
werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metalle,
Kunststoffe, Flüssigkeiten, Öle, etc. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fra-
gen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.
12. RECHTLICHE HINWEISE
11. ENTSORGUNG
10. GEWÄHRLEISTUNG
Es gelten die gesetzlichen Gewährleistungsbestimmungen.
Die Wartung und Instandhaltung der Werkstattpresse ist nur von Personen vorzunehmen, die über
ausreichende Erfahrung im Umgang mit hydraulischen Systemen verfügen.
Reinigen Sie die Presse regelmäßig mit einem sauberen und trockenen Tuch.
Schmieren Sie in regelmäßigen Abständen alle beweglichen Teile der Werkstattpresse mit einem
geeigneten Schmiermittel.
Verwenden Sie nur original Ersatzteile.
Überprüfen Sie die Presse vor jeder Anwendung auf lose, gebrochene oder verbogene Teile.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
03168
Stand: 11/2017
Druck- und Satzfehler vorbehalten!
Seite 9
DE - BEDIENUNGSANLEITUNG
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Modelle/models:
03168 Werkstattpresse 20t
ERBA GmbH, Talpagasse 6, 1230 Wien, erklärt hiermit dass das angeführte Modell den folgenden
CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:
Maschinenrichtline: 2006/42/EC
– EN 1494:2000+A1:2008
– EN ISO 12100:2010
– EN ISO 13857:2008
– EN 349:1993+A1:2008
Wien, 01.11. 2017
For and on behalf of ERBA GmbH (authorized signature)
Dominik Schilling
Technischer Koordinator
ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 10
GB - INSTRUCTION MANUAL
Table of contents
1. Safety instructions
2. Product description
3. Designated use
4. Restrictions of use
5. Technical data
6. Noise emission values
7. Important information for initial operation
8. Operation instructions
9. Service and replacement parts
10. Warranty
11. Disposal
12. Legal information
13. Declaration of conformity
Page
11
12
12
12
12
12
13
13
14
14
14
14
15

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 11
GB - INSTRUCTION MANUAL
Read this material before using this product. Failure to do so can result in serious injury. KEEP THIS
MANUAL. When giving this machine to third parties, always include this manual. We do not accept
any liabilities for accidents or damages that result from misuse. Removal/Alteration of any
safety devices or of the machine in general will result in the loss of warranty. The
buyer assumes all risk and liability arising out of his or her repairs/alterations to the
original product or replacement parts thereto, or arising out of his or her installation
of replacement parts thereto.
1. SAFETY INSTRUCTIONS
Make sure the shop press is in good, undamaged condition before using it.
Never use the shop press when it is damaged!
Operate the shop press with care and caution!
Do not use excessive force!
Keep your shop press clean and dry.
Do not exceed the maximum rated pressure of 20t.
Keep children away from your working area.
Use personal protective equipment such as gloves, goggles, steel capped boots, etc.
Keep your work area well lit and free of obstacles.
Make sure that the surface on which you use the hydraulic press is level and stable. Never use
the hydraulic press on surfaces that can cave in or collapse.
Make sure that the item you need to press is placed in the center of the pressing table.
Keep any bodyparts clear of the press area when operating the shop press! Risk of serious injury!
Do not leave the shop press unattended while it is pressing something and do not stand directly
in front of the press.
Never press pressure springs or similar items!
Do not use the hydraulic shop press when intoxicated (alcohol, drugs, etc).
People with no experience in operating a shop press must not use this product.
Do not modify the hydraulic press.
Always keep the hydraulic press dry and avoid rain or splashwater.
Store the hydraulic press in a dry area and with the piston completely retracted.
Do not assemble the press on your own - you need at least 2 people to assemble the press.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 12
GB - INSTRUCTION MANUAL
2. PRODUCT DESCRIPTION
The hydraulic shop press is designed to apply pressure to objects up to 20 t (see technical data).
Typical applications are the removal of axle bearings, transmission bearings, seals, u-joints, etc.
Any other use is prohbited. The buyer accepts all liabilities, legal and otherwise, for any damage or
injury resulting from improper use of the product (i.e. any other use than the above stated desig-
nated use).
3. DESIGNATED USE
Please note, that this product is not designed for commercial or industrial use. We accept no liability
or warranty claims should the product be used in industrial and/or commercial operations.
4. RESTRICTIONS
5. TECHNICAL DATA
Max. Pressure:
Working surface:
Piston travel lenght:
Weight:
-
6. NOISE EMISSION VALUES
1 – Manometer
2 – Upper hydraulic cylinder
3 – Pressure hose
4 – Pump arm
5 – Pressure plates
6 – Lower hydraulic cylinder
7 – Worktable
20t
ca. 0-910mm
ca. 190 mm
ca. 101,5 kg

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 13
GB - INSTRUCTION MANUAL
7. IMPORTANT INFORMATION FOR INITIAL OPERATION
The product needs assembly (A).
8. OPERATION INSTRUCTIONS
Pressing
Put the pressure plates (5) on the working table. Put the workpiece on the plate.
Close the release valve (clockwise).
Start pumping untill the piston has reached the workpiece.
Adjust the workpiece dead center below the piston.
Continue to pump to start pressing the workpiece.
Stop pumping once you have acheived the desired pressing result.
Slowly open the release valve (counterclockwise) to retract the piston.
Once the piston has retracted completely, remove the workpiece.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 14
GB - INSTRUCTION MANUAL
Servicing and repairing the hydraulic shop press must only be done by authorized professionals.
Keep the hydraulic shop press clean and its moving parts well lubricated.
Use only original spare parts.
Inspect the hydraulic shop press before each use. If you notice any damage or leakage, do not use it!
If you have reason to believe that the hydraulic shop press has been overloaded or subjected to
heavy impacts, do not use it untill the necessary steps to fix the product have been undertaken.
Do not modify the hydraulic shop press!
Check the hydraulic jack for rust on a regular basis. Clean the product with a clean cloth and a little
bit of oil.
9. SERVICE AND REPLACEMENT PARTS
All rights reserved. This manual is copyrighted. Reproduction in and form (digital, print, etc.) is
strictly prohibited without the written permission of ERBA GmbH.
Our products are packed in order to prevent damage during transport. Packing materials are va-
luable resurces and therefore can and should be recycled. The product itself consists of various
materials (metals, oils, plastic, etc.) and should be disposed with care and in accordance with your
federal and local disposal regulations.
12. LEGAL INFORMATION
11. DISPOSAL
Legal warranty regulations apply.
10. WARRANTY

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
03168
Issue: 11/2017
Changes, print, punctuation and other errors reserved!
Page 15
GB - INSTRUCTION MANUAL
DECLARATION OF CONFORMITY
Models:
03168 Hydraulic shop press 20t
ERBA GmbH, Talpagasse 6, 1230 Wien, hereby states, that the mentioned model meet the
following CE/RoHS quality standards, approvals and relevant safety requirements:
Machinery Directive: 2006/42/EC
– EN 1494:2000+A1:2008
– EN ISO 12100:2010
– EN ISO 13857:2008
– EN 349:1993+A1:2008
Wien, 01.11. 2017
For and on behalf of ERBA GmbH (authorized signature)
Dominik Schilling
Technical coordinator
ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
03168
Édition: 11/2017
Sous réserve de modifications, différences!
Page 16
FR - MODE D‘EMPLOI
Table des matières
1. Consignes de sécurité
2. Description du produit
3. Usage conforme
4. Restrictions d‘utilisation
5. Données techniques
6. Valeurs d‘émissions sonores
7. Informations importantes pour la première utilisation
8. Utilisation
9. Entretien/pièces de rechange
10. Garantie
11. Mise au rebut
12. Mentions légales
13. Déclaration de Conformité
Recherche
17
18
18
18
18
18
19
19
20
20
20
20
21

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
03168
Édition: 11/2017
Sous réserve de modifications, différences!
Page 17
FR - MODE D‘EMPLOI
Lisez ce document avant d‘utiliser le produit. Faute de quoi, vous vous exposez à un risque de gra-
ves blessures corporelles. GARDEZ CE MODE D‘EMPLOI Si vous donnez cette machine à une autre
personne, donnez-lui impérativement ce mode d‘emploi. Nous déclinons toute responsabilité pour
les dommages ou accidents résultant d‘une utilisation non conforme. L‘enlèvement/altération
d‘un des dispositifs de sécurité ou de la machine dans son ensemble entraîne la perte de
la garantie. L‘acheteur assume la totalité des risques et responsabilités découlant de ses
réparations/altérations du produit original ou de ses pièces de rechange, ou découlant de
son installation des pièces de rechange.
1. CONSIGNES DE SÉCURITÉ
Assurez-vous que la presse d‘atelier est en bon état et non endommagée avant de l‘utiliser.
N‘utilisez jamais la presse d‘atelier si elle est endommagée !
Faites fonctionner la presse d‘atelier avec soin et prudence !
N‘utilisez pas de force excessive !
Gardez votre presse d‘atelier propre et sèche.
Ne dépassez pas la pression nominale maximale de 20 tonnes.
Gardez les enfants éloignés de votre zone de travail.
Utilisez un équipement de protection individuelle comme des gants, des lunettes de protection,
des bottes à embout d‘acier, etc.
Gardez votre espace de travail bien éclairé et sans obstacles.
Assurez-vous que la surface sur laquelle vous utilisez la presse hydraulique est nivelée et stable.
N‘utilisez jamais la presse hydraulique sur des surfaces qui peuvent s‘incliner ou s‘effondrer.
Assurez-vous que l‘élément que vous devez presser est placé au centre de la table de pressage.
Gardez les parties du corps éloignées de la zone de presse lors de l‘utilisation de la presse
hydraulique ! Risque de blessure grave !
Ne laissez pas la presse sans surveillance lors de l‘utilisation et ne vous tenez pas directement
devant la presse.
Ne pressez jamais des ressorts à pression ou des objets similaires !
N‘utilisez pas la presse hydraulique d‘atelier en état d‘ébriété (sous l‘effet d‘alcool, de drogues, etc.).
Les personnes n‘ayant aucune expérience dans l‘utilisation d‘une presse d‘atelier ne doivent
pas utiliser ce produit.
Ne modifiez pas la presse hydraulique.
Gardez toujours la presse hydraulique sèche et évitez la pluie ou les projections d‘eau.
Stockez la presse hydraulique dans un endroit sec et avec le piston complètement rétracté.
N‘assemblez pas la presse par vous-même - deux personnes au moins sont nécessaires pour
assembler la presse.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
03168
Édition: 11/2017
Sous réserve de modifications, différences!
Page 18
FR - MODE D‘EMPLOI
2. DESCRIPTION DU PRODUIT
La presse hydraulique d‘atelier est conçue pour appliquer une pression sur des objets jusqu‘à 20 t
(voir données techniques). Les applications typiques sont le retrait de paliers d‘essieu, de paliers de
transmission, de joints, de joints en U, etc. Tout autre type d’utilisation est à proscrire. L‘acheteur
assume l‘ensemble des responsabilités, légales ou autres, pour les éventuels dommages ou bles-
sures résultant d‘une utilisation incorrecte de l‘appareil (c.à.d. toute utilisation non conforme, voir
ci-dessus).
3. USAGE CONFORME
Veuillez noter que ce produit n‘a pas été conçu pour être utilisé dans un environnement industriel ou
commercial. Nous déclinons toute responsabilité et toute garantie à partir du moment où l‘appareil
est utilisé dans un environnement industriel et/ou commercial.
4. RESTRICTIONS
5. DONNÉES TECHNIQUES
Pression maximale :
Surface de travail :
Longueur de mouvement du piston :
Poids :
20t
ca. 0-910mm
ca. 190 mm
ca. 101,5 kg
-
6. VALEURS D‘ÉMISSIONS SONORES
1 – Manomètre
2 – Cylindre hydraulique supérieur
3 – Tuyau de pression
4 – Bras de pompe
5 – Plaques de pression
6 – Cylindre hydraulique inférieur
7 – Table de pressage

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
03168
Édition: 11/2017
Sous réserve de modifications, différences!
Page 19
FR - MODE D‘EMPLOI
7. INFORMATIONS IMPORTANTES POUR LA PREMIÈRE UTILISATION
Un assemblage du produit est requis (A)
8. UTILISATION
Pressage
Placez les plaques de pression (5) sur la table de pressage. Mettez la pièce à travailler sur la plaque.
Fermez la soupape de relâchement (dans le sens des aiguilles d‘une montre).
Commencez à pomper jusqu‘à ce que le piston ait atteint la pièce à travailler.
Réglez le point mort de la pièce à travailler sous le piston.
Continuez à pomper pour commencer à presser la pièce.
Arrêtez de pomper une fois que vous avez atteint le résultat de pression désiré.
Ouvrez lentement la soupape de relâchement (dans le sens inverse des aiguilles d‘une montre)
pour rétracter le piston.
Une fois que le piston est complètement rétracté, enlevez votre pièce.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
03168
Édition: 11/2017
Sous réserve de modifications, différences!
Page 20
FR - MODE D‘EMPLOI
9. ENTRETIEN/PIÈCES DE RECHANGE
L‘entretien et la réparation de la presse hydraulique ne doivent être effectués que par des pro-
fessionnels autorisés.
Maintenez la presse hydraulique propre et ses pièces mobiles bien lubrifiées.
Utilisez uniquement des pièces de rechange d‘origine.
Inspectez la presse hydraulique d‘atelier avant chaque utilisation. Si vous remarquez des dom-
mages ou des fuites, ne l‘utilisez pas!
Si vous avez des raisons de croire que la presse hydraulique a été surchargée ou soumise à des
chocs importants, ne l‘utilisez pas jusqu‘à ce que les étapes nécessaires pour réparer le produit
aient été entreprises.
Ne modifiez pas la presse hydraulique d‘atelier !
Vérifiez régulièrement le vérin hydraulique afin de détecter la rouille. Nettoyez le produit avec un
chiffon propre et un peu d‘huile.
Tous droits réservés. Ce mode d‘emploi est protégé par copyright. La reproduction sous toutes ses
formes (imprimée, numérique etc.) est strictement interdite sans l‘autorisation écrite d‘ERBA GmbH.
Nos produits sont emballés de manière à prévenir tout risque de dommages pendant le transport.
Les matériaux d‘emballage constituent des ressources de valeur, qui peuvent et doivent être recy-
clées. Le produit lui-même est constitué de matériaux variés (métaux, huiles, plastique etc.) et doit
donc être éliminé de manière responsable et conforme aux réglementations locales et régionales.
12. MENTIONS LÉGALES
11. MISE AU REBUT
Les garanties légales s’appliquent.
10. GARANTIE
