EuroLite LED STP-10 10x3W DMX User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
LED STP-10 10x3W 6°/25°
DMX WW/CW

00057075.DOC, Version 1.1
2/30
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG................................................................................................................................................... 4
SICHERHEITSHINWEISE................................................................................................................................. 4
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 6
GERÄTEBESCHREIBUNG............................................................................................................................... 7
Features ......................................................................................................................................................... 7
Geräteübersicht.............................................................................................................................................. 7
INSTALLATION ................................................................................................................................................ 8
Montage ......................................................................................................................................................... 8
Überkopfmontage........................................................................................................................................... 8
Festinstallation ............................................................................................................................................... 9
Anschluss an den DMX512-Controller......................................................................................................... 10
Anschluss zwischen Geräten....................................................................................................................... 10
Anschluss ans Netz...................................................................................................................................... 11
BEDIENUNG ................................................................................................................................................... 11
Standalone-Betrieb ...................................................................................................................................... 11
Master-/Slave-Betrieb .................................................................................................................................. 11
Control Board ............................................................................................................................................... 12
DMX-gesteuerter Betrieb ............................................................................................................................. 13
Adressierung des Geräts ............................................................................................................................. 13
DMX-Protokoll .............................................................................................................................................. 14
5-Kanal-Modus............................................................................................................................................. 14
12-Kanal-Modus........................................................................................................................................... 16
REINIGUNG UND WARTUNG........................................................................................................................ 17
Sicherungswechsel ...................................................................................................................................... 17
TECHNISCHE DATEN .................................................................................................................................... 17

00057075.DOC, Version 1.1
3/30
INTRODUCTION ............................................................................................................................................. 18
SAFETY INSTRUCTIONS............................................................................................................................... 18
DESCRIPTION OF THE DEVICE ................................................................................................................... 20
Features ....................................................................................................................................................... 20
Overview ...................................................................................................................................................... 20
INSTALLATION .............................................................................................................................................. 21
Rigging ......................................................................................................................................................... 21
Overhead rigging.......................................................................................................................................... 21
Fixed Installation .......................................................................................................................................... 22
DMX512 connection / connection between fixtures..................................................................................... 23
Connection between devices ....................................................................................................................... 23
Connection with the mains........................................................................................................................... 23
OPERATION.................................................................................................................................................... 24
Stand-alone operation.................................................................................................................................. 24
Master/Slave operation ................................................................................................................................ 24
Control Board ............................................................................................................................................... 24
DMX-controlled operation ............................................................................................................................ 26
Addressing ................................................................................................................................................... 26
DMX-Protocol............................................................................................................................................... 27
5channel mode............................................................................................................................................ 27
12 channel mode.......................................................................................................................................... 29
CLEANING AND MAINTENANCE ................................................................................................................. 30
Replacing the fuse ....................................................................................................................................... 30
TECHNICAL SPECIFICATIONS..................................................................................................................... 30
Diese Bedienungsanleitung gilt für die Artikelnummern 42103487, 42103488, 42103489, 42103490
This user manual is valid for the article numbers 42103487, 42103488, 42103489, 42103490
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00057075.DOC, Version 1.1
4/30
BEDIENUNGSANLEITUNG
LED STP-10 10x3W DMX
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED STP-10 10x3W DMX entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

00057075.DOC, Version 1.1
5/30
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssig-
keitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Strom-
schläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!

00057075.DOC, Version 1.1
6/30
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen
lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Das Gerät ist immer mit einem geeigneten Sicherungsseil zu sichern.
Die maximale Umgebungstemperatur Ta=45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.

00057075.DOC, Version 1.1
7/30
GERÄTEBESCHREIBUNG
Features
Helle LED-Leiste mit DMX-Steuermöglichkeit
• 5 oder 12 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten
•Bestückung mit 10 x 3-W-LED
•Zur Verwendung für Bühnen, Laufstege, Traversensysteme oder Dekoration
•DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
•Jede LED kann einzeln angesteuert werden
•10 eingebaute Programme, die sich auch über einen DMX-Controller aufrufen lassen
•Geschwindigkeit der internen Programme, Strobe-Effekt und Dimmer-Intensität über DMX einstellbar
•Strobe-Effekt mit 1-20 Blitzen pro Sekunde
•Musikgetaktet über eingebautes Mikrofon
•Extreme und blitzschnelle Lichtentfaltung
•Elegantes schmales Gehäuse
•Boden-, Decken- und Traversenmontage möglich
•Wird mit Netzleitung und Schutzkontaktstecker geliefert
•Erhältlich in zwei Farbtemperaturen
•Adressierung und Einstellung über Steuereinheit mit 4-stelliger LED-Anzeige
•DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
•Durchschleifausgang zur Spannungsversorgung eines weiteren Gerätes
•Nach jeweils 8 LED-Leisten muss die Stromversorgung neu eingespeist werden
Geräteübersicht
(1) Feststellschraube
(2) Stand-/Hänge-
bügel (Festinstallation)
(3) LED
(4) Hängebügel
(5) Feststellschraube
(6) Gehäuse
(7) Spannungsversorgungsausgang
(8) Spannungsversorgungseingang/
Sicherungshalter
(9) DMX-Eingangsbuchse
(10) DMX-Ausgangsbuchse
(11) Mikrofon
(12) Mikrofon-Empfindlichkeitsregler
(13) Mode-Taste
(14) Up-Taste
(15) Down-Taste
(16) Display

00057075.DOC, Version 1.1
8/30
INSTALLATION
Montage
Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position installiert werden,
ohne seine funktionellen Eigenschaften zu verändern. Festinstallation oder Montage auf einem
Traversensystem sind möglich.
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen,
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu
Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an
der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.

00057075.DOC, Version 1.1
9/30
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Befestigen Sie das Gerät mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil.
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel
gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder,
Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1,
BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden!
Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse
bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen
Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Festinstallation
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs-
freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft
werden, dass das Gerät absolut plan befestigt wurde.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff)
wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf
den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von
einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete
Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.

00057075.DOC, Version 1.1
10/30
Vorgehensweise:
Schritt 1: An den Stand-/Hängebügeln des Gerätes befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit den Bügeln an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie das Gerät mit den Stand-/Hängebügeln in der gewünschten Position und schrauben
Sie sie fest.
Stellen Sie den Neigungswinkel über die Bügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss an den DMX512-Controller
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem
DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.

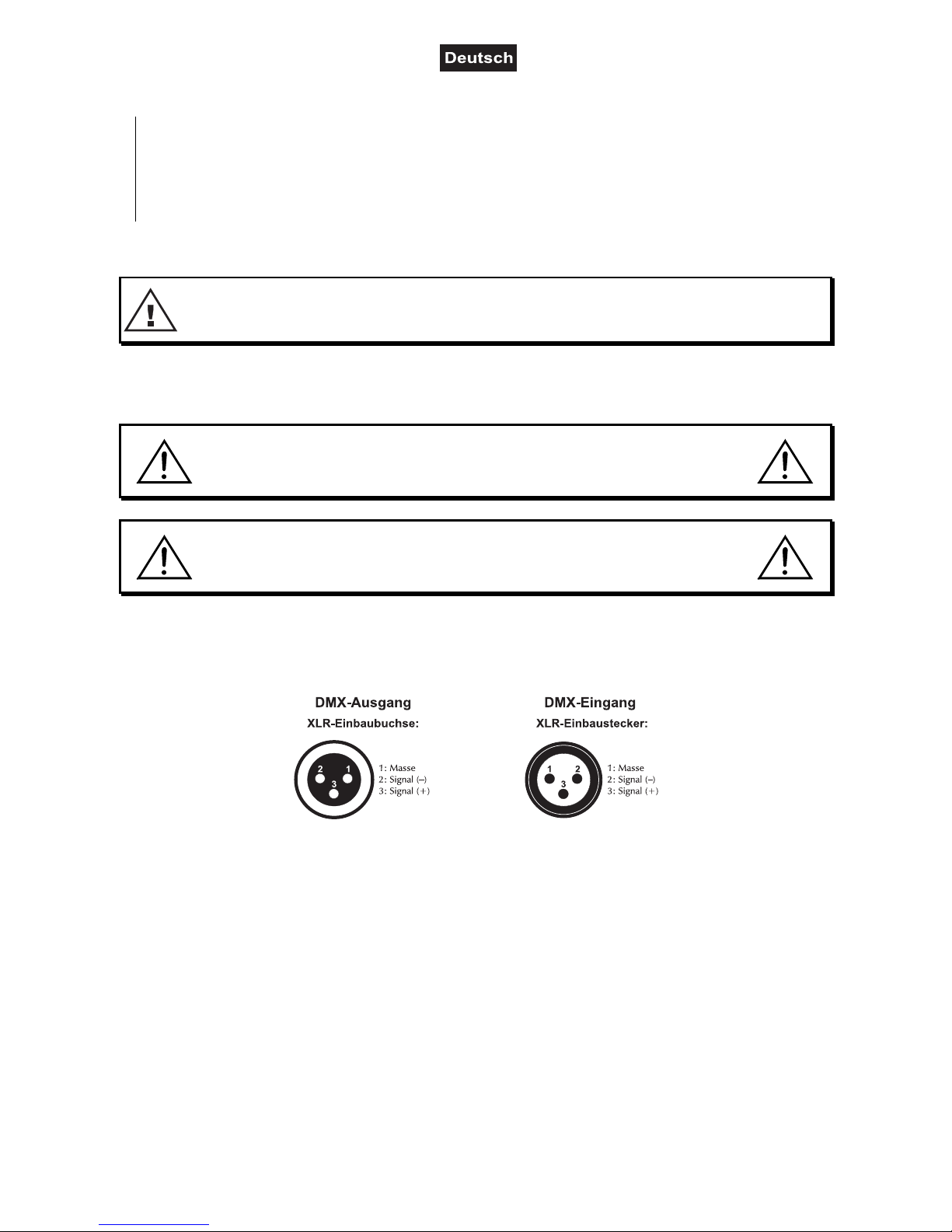

Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–)
und Signal (+) ein 120 Widerstand eingelötet ist.
Anschluss zwischen Geräten
An der Rückseite der Geräte befindet sich eine Kaltgerätebuchse (Power Out) zur Weiterleitung des Stroms.
Verbinden Sie den Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

00057075.DOC, Version 1.1
11/30
Achtung: Nach jeweils 8 Geräten muss die Stromversorgung neu eingespeist werden.
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt es den Betrieb auf.
Das Display leuchtet auf und Sie können die gewünschte Betriebsart mit der MODE-Taste auswählen:
-STANDALONE
-AUTO
-MUSIKGESTEUERT
-DMX
-MASTER/SLAVE
Standalone-Betrieb
Das Gerät lässt sich im Standalone-Betrieb auch ohne Controller einsetzen. Trennen Sie dazu das Gerät
vom Controller.
Bitte beachten Sie weitere Hinweise unter Control Board.
Master-/Slave-Betrieb
Im Master-/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät
gesteuert werden.
An der Rückseite des EUROLITE LED STP-10 10x3W befindet sich eine XLR-Einbaubuchse und ein XLR-
Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen.
Ein Gerät arbeitet dann als Master-Gerät und steuert die Slave-Geräte, die über ein zweipoliges geschirmtes
Kabel mit dem Master-Gerät verbunden werden. Stecken Sie Ihr zweipoliges geschirmtes Kabel in die OUT-
Buchse und verbinden Sie die Leitung mit dem IN-Stecker des nächsten Gerätes.
Um den Slave-Modus einzustellen, drücken Sie die MODE-Taste und wählen Sie SLAVE-Modus. Die so
eingestellten Geräte lassen sich nun von einem Master-Gerät steuern.
Bitte beachten Sie weitere Hinweise unter Control Board.

00057075.DOC, Version 1.1
12/30
Control Board
Das Control Board bietet mehrere Möglichkeiten: so lässt sich z. B. die DMX-Startadresse einstellen oder die
internen Programme abspielen.
Über die Mode-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der Up/Down-Tasten können
Sie die Auswahl verändern. Der jeweilige Modus kann durch die Mode-Taste verlassen werden. Die
jeweiligen Funktionen werden im Folgenden beschrieben.
Vorgabewerte grau unterlegt.
Menü Display Funktion
ADDR dXXX (1-512) Einstellen der DMX-Startadresse
5CH 5-Kanal-Modus
DMX
XXCH 12CH 12-Kanal-Modus
P-XX (1-10) Auto - interne Programme 1-10
–das Gerät ist als Master-Gerät definiert
P-XX
S-XX (1langsam-99 schnell) Geschwindigkeit der internen Programme
Stand-
alone
SOUD SOUD Musikgesteuert
–das Gerät ist als Master-Gerät definiert
Slave
SLAV SLAV Das Gerät ist als Slave-Gerät definiert
DMX

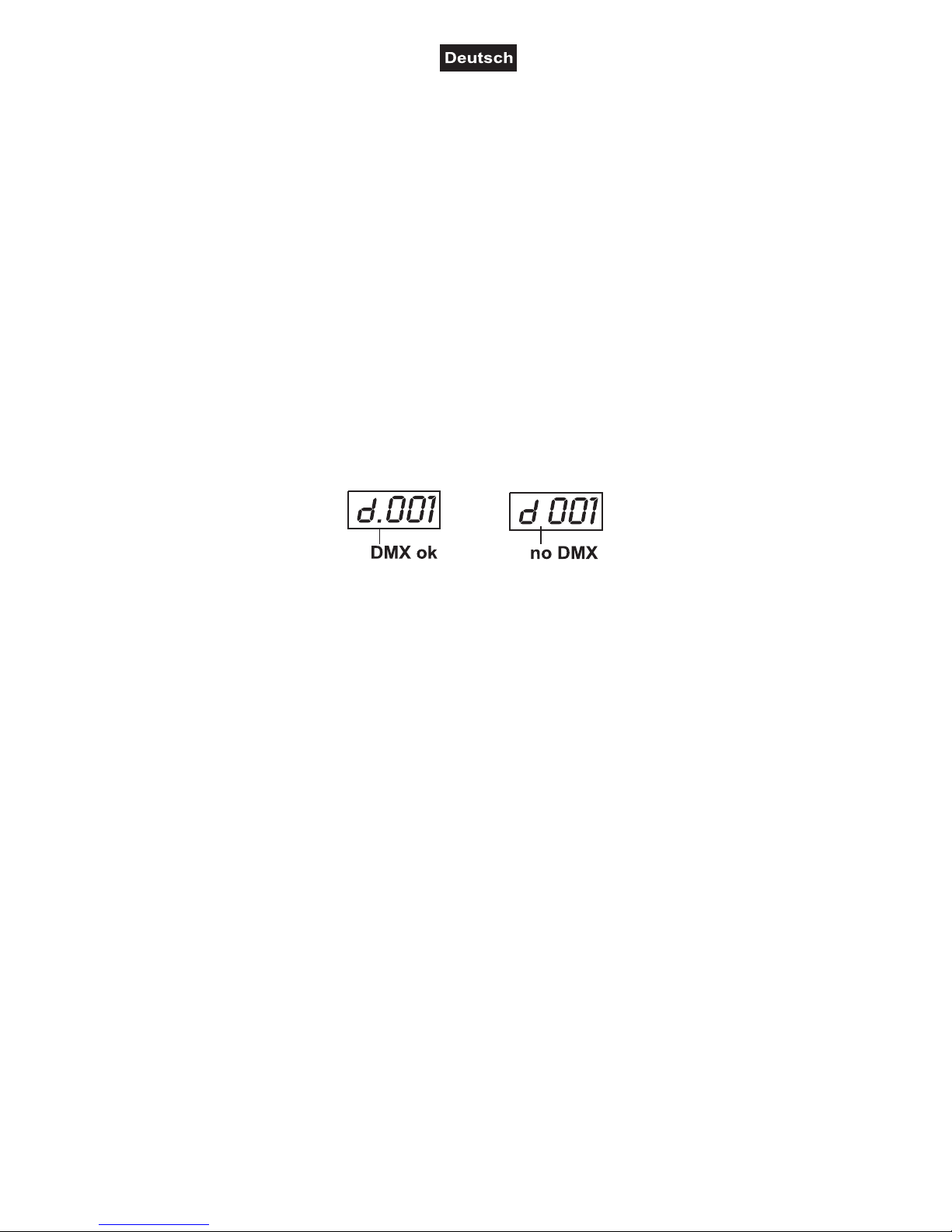

Einstellen der DMX-Startadresse
Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
•Wählen Sie “d001” durch Drücken der Mode-Taste.
•Stellen Sie die DMX-Adresse über die Up/Down-Tasten ein.
•Drücken Sie die Mode-Taste, um zum Hauptmenü zurückzukehren.
DMX-Kanal-Modus einstellen
Mit dieser Funktion lässt sich der DMX-Kanal-Modus einstellen.
•Wählen Sie “5CH” durch Drücken der Mode-Taste.
•Drücken Sie die Up/Down-Taste, um “12CH” oder “5CH” auszuwählen.
•Drücken Sie die Mode-Taste, um zum Hauptmenü zurückzukehren.
STANDALONE
Auto - interne Programme
Mit der Funktion "P-XX" können Sie die 10 internen Programme aufrufen. Die Geschwindigkeit der
Programme kann unter "S-XX", auf einen Wert zwischen 1 und 99, eingestellt werden.
•Wählen Sie “P-XX” durch Drücken der Mode-Taste.
•Drücken Sie die Up/Down-Taste, um das gewünschte interne Programm auszuwählen.
•Drücken Sie die Mode-Taste, um zum Hauptmenü zurückzukehren.
•Wählen Sie “S-XX” durch Drücken der Mode-Taste.
•Drücken Sie die Up/Down-Taste, um einen Wert zwischen 1 und 99 auszuwählen
(Geschwindigkeit von 1 bis 99, zunehmend).
•Drücken Sie die Mode-Taste, um zum Hauptmenü zurückzukehren.
Musikgesteuert
Das Gerät besitzt ein eingebautes Mikrofon, wodurch die Strahlen im Rhythmus der Musik durch den
Raum geworfen werden. Die Mikrofonempfindlichkeit kann mit Hilfe des Drehreglers an der
Geräterückseite beeinflußt werden.
•Wählen Sie “SOUD” durch Drücken der Mode-Taste.
•Drücken Sie die Mode-Taste, um zum Hauptmenü zurückzukehren.
SLAVE
Slave-Einstellung
Mit dieser Funktion können Sie das Gerät als Slave-Gerät definieren.
•Wählen Sie “SLAV” durch Drücken der der Mode-Taste.

00057075.DOC, Version 1.1
13/30
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind im Folgenden aufgeführt.
Das Gerät verfügt über 2 verschiedene DMX-Modi.
Adressierung des Geräts
Jedes Gerät belegt, wie bereits beschrieben, je nach Wahl des DMX-Modus 5 oder 12 DMX-Kanäle. Über
das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf
den das Gerät auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 6 definieren belegt das Gerät die Steuerkanäle 6 bis 10.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Bitte beachten Sie:
Über die blinkende Kontroll-LED im Display des Gerätes wird der Status der DMX-Verbindung angezeigt:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX512-Daten empfangen werden oder nicht. Wenn Daten
empfangen werden, erscheint „d.001“ mit der definierten Startadresse auf dem Display.
Werden keine Daten empfangen, erscheint „d001“ mit der definierten Startadresse.
Diese Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des
Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden,
damit die Geräte korrekt funktionieren.

00057075.DOC, Version 1.1
14/30
DMX-Protokoll
5-Kanal-Modus
Steuerkanal 1 - Dimmerintensität
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 2 - Strobe
Decimal Hexad. Percentage S/F Eigenschaft
0 9 00 09 0% 4% S Keine Funktion
10 255 0A FF 4% 100% F Strobe-Effekt mit zunehmender Geschwindigkeit
Steuerkanal 3 - Interne Programme
Decimal Hexad. Percentage S/F Eigenschaft
0 10 00 0A 0% 4% S Keine Funktion
11 47 0B 2F 4% 18% S Internes Programm 1
48 71 30 47 19% 28% S Internes Programm 2
72 95 48 5F 28% 37% S Internes Programm 3
96 119 60 77 38% 47% S Internes Programm 4
120 143 78 8F 47% 56% S Internes Programm 5
144 167 90 A7 56% 65% S Internes Programm 6
168 191 A8 BF 66% 75% S Internes Programm 7
192 215 C0 D7 75% 84% S Internes Programm 8
216 239 D8 EF 85% 94% S Internes Programm 9
240 249 F0 F9 94% 98% S Internes Programm 10 (Schleife interne Programme 1-9)
250 255 FA FF 98% 100% S Musiksteuerung
Steuerkanal 4 - Geschwindigkeit interne Programme
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Geschwindigkeit minimal zu maximal
Steuerkanal 5 - LED-Schaltung
Decimal Hexad. Percentage S/F Eigenschaft
0 2 00 02 0% 1% S Alle LEDs
3 5 03 05 1% 2% S LED 1
6 8 06 08 2% 3% S LED 2
9 11 09 0B 4% 4% S LED 3
12 14 0C 0E 5% 5% S LED 4
15 17 0F 11 6% 7% S LED 5
18 20 12 14 7% 8% S LED 6
21 23 15 17 8% 9% S LED 7
24 26 18 1A 9% 10% S LED 8
27 29 1B 1D 11% 11% S LED 9
30 32 1E 20 12% 13% S LED 10
33 35 21 23 13% 14% S LED 1, 2
36 38 24 26 14% 15% S LED 1, 3
39 41 27 29 15% 16% S LED 1, 4
42 44 2A 2C 16% 17% S LED 1, 5
45 47 2D 2F 18% 18% S LED 1, 6
48 50 30 32 19% 20% S LED 1, 7
51 53 33 35 20% 21% S LED 1, 8
54 56 36 38 21% 22% S LED 1, 9
57 59 39 3B 22% 23% S LED 1, 10
60 62 3C 3E 24% 24% S LED 2, 3
63 65 3F 41 25% 25% S LED 2, 4
66 68 42 44 26% 27% S LED 2, 5

00057075.DOC, Version 1.1
15/30
69 71 45 47 27% 28% S LED 2, 6
72 74 48 4A 28% 29% S LED 2, 7
75 77 4B 4D 29% 30% S LED 2, 8
78 80 4E 50 31% 31% S LED 2, 9
81 83 51 53 32% 33% S LED 2, 10
84 86 54 56 33% 34% S LED 3, 4
87 89 57 59 34% 35% S LED 3, 5
90 92 5A 5C 35% 36% S LED 3, 6
93 95 5D 5F 36% 37% S LED 3, 7
96 98 60 62 38% 38% S LED 3, 8
99 101 63 65 39% 40% S LED 3, 9
102 104 66 68 40% 41% S LED 3, 10
105 107 69 6B 41% 42% S LED 4, 5
108 110 6C 6E 42% 43% S LED 4, 6
111 113 6F 71 44% 44% S LED 4, 7
114 116 72 74 45% 45% S LED 4, 8
117 119 75 77 46% 47% S LED 4, 9
120 122 78 7A 47% 48% S LED 4, 10
123 125 7B 7D 48% 49% S LED 5, 6
126 128 7E 80 49% 50% S LED 5, 7
129 131 81 83 51% 51% S LED 5, 8
132 134 84 86 52% 53% S LED 5, 9
135 137 87 89 53% 54% S LED 5, 10
138 140 8A 8C 54% 55% S LED 6, 7
141 143 8D 8F 55% 56% S LED 6, 8
144 146 90 92 56% 57% S LED 6, 9
147 149 93 95 58% 58% S LED 6, 10
150 152 96 98 59% 60% S LED 7, 8
153 155 99 9B 60% 61% S LED 7, 9
156 158 9C 9E 61% 62% S LED 7, 10
159 161 9F A1 62% 63% S LED 8, 9
162 164 A2 A4 64% 64% S LED 8, 10
165 167 A5 A7 65% 65% S LED 9, 10
168 170 A8 AA 66% 67% S LED 1, 2, 3, 4
171 173 AB AD 67% 68% S LED 1, 2, 5, 6
174 176 AE B0 68% 69% S LED 1, 2, 7, 8
177 179 B1 B3 69% 70% S LED 1, 2, 9, 10
180 182 B4 B6 71% 71% S LED 3, 4, 5, 6
183 185 B7 B9 72% 73% S LED 3, 4, 7, 8
186 188 BA BC 73% 74% S LED 3, 4, 9, 10
189 191 BD BF 74% 75% S LED 5, 6, 7, 8
192 194 C0 C2 75% 76% S LED 5, 6, 9, 10
195 197 C3 C5 76% 77% S LED 1, 2, 3
198 200 C6 C8 78% 78% S LED 2, 3, 4
201 203 C9 CB 79% 80% S LED 3, 4, 5
204 206 CC CE 80% 81% S LED 4, 5, 6
207 209 CF D1 81% 82% S LED 5, 6, 7
210 212 D2 D4 82% 83% S LED 6, 7, 8
213 215 D5 D7 84% 84% S LED 7, 8, 9
216 218 D8 DA 85% 85% S LED 8, 9, 10
219 221 DB DD 86% 87% S LED 1, 2, 3, 8, 9, 10
222 224 DE E0 87% 88% S LED 3, 4, 7, 8
225 227 E1 E3 88% 89% S LED 4, 5, 6, 7
228 230 E4 E6 89% 90% S LED 1, 2, 5, 6, 9, 10
231 233 E7 E9 91% 91% S LED 1, 2, 3, 4, 5
234 236 EA EC 92% 93% S LED 6, 7, 8, 9, 10
237 255 ED FF 93% 100% S Alle LEDs

00057075.DOC, Version 1.1
16/30
12-Kanal-Modus
Steuerkanal 1 - Dimmerintensität
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 2 - Strobe
Decimal Hexad. Percentage S/F Eigenschaft
0 9 00 09 0% 4% S Keine Funktion
10 255 0A FF 4% 100% F Strobe-Effekt mit zunehmender Geschwindigkeit
Steuerkanal 3 - Dimmerintensität LED 1
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 4 - Dimmerintensität LED 2
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 5 - Dimmerintensität LED 3
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 6 - Dimmerintensität LED 4
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 7 - Dimmerintensität LED 5
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 8 - Dimmerintensität LED 6
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 9 - Dimmerintensität LED 7
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 10 - Dimmerintensität LED 8
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 11 - Dimmerintensität LED 9
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
Steuerkanal 12 - Dimmerintensität LED 10
Decimal Hexad. Percentage S/F Eigenschaft
0 255 00 FF 0% 100% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

00057075.DOC, Version 1.1
17/30
REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service-
arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss-
leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Artikel EUROLITE LED STP-10 10x3W DMX: 42103487 –
6°, WW
42103488 -
6°, CW
42103489 -
25°, WW
42103490 -
25°, CW
Spannungsversorgung: 230 V AC,
50 Hz ~
230 V AC,
50 Hz ~
230 V AC,
50 Hz ~
230 V AC,
50 Hz ~
Gesamtanschlusswert: 65 W 65 W 65 W 65 W
Anzahl der DMX-Steuerkanäle: 5/12 5/12 5/12 5/12
DMX512-Anschluss: 3-pol. XLR 3-pol. XLR 3-pol. XLR 3-pol. XLR
Blitzrate: 20 Hz 20 Hz 20 Hz 20 Hz
Anzahl der LEDs: 10 10 10 10
LED-Typ: 3 W, weiß 3 W, weiß 3 W, weiß 3 W, weiß
Farbtemperatur: 3200 K 6500 K 3200 K 6500 K
Abstrahlwinkel: 6° 6° 25° 25°
Maße (LxBxH): 1070 x 90 x
145 mm
1070 x 90 x
145 mm
1070 x 90 x
145 mm
1070 x 90 x
145 mm
Gewicht: 3,5 kg 3,5 kg 3,5 kg 3,5 kg
Maximale Umgebungstemperatur Ta: 45° C 45° C 45° C 45° C
Maximale Leuchtentemperatur im
Beharrungszustand TB:
55° C 55° C 55° C 55° C
Mindestabstand zu enflammbaren Oberflächen: 0,5 m 0,5 m 0,5 m 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m 0,1 m 0,1 m 0,1 m
Sicherung: T 1 A, 250 V T 1 A, 250 V T 1 A, 250 V T 1 A, 250 V
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
31.01.2011 ©

00057075.DOC, Version 1.1
18/30
USER MANUAL
LED STP-10 10x3W DMX
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED STP-10 10x3W DMX. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your device.
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

00057075.DOC, Version 1.1
19/30
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Keep away children and amateurs!
Never leave this device running unattended.

00057075.DOC, Version 1.1
20/30
DESCRIPTION OF THE DEVICE
Features
Bright LED bar with DMX control
• 5 or 12 DMX channels selectable for numerous applications
•Equipped with 10 x 3 W LED
•For use on stages, catwalks, crossbeam systems, or decoration
•DMX-controlled operation or stand-alone operation with Master/Slave function
•Each LED can be controlled individually
•10 built-in programs can also be called up via DMX controller
•Adjustable speed for internal programs, strobe effect and dimmer intensity via DMX
•Strobe effect with 1-20 flashes per second
•Sound-controlled via built-in microphone
•Extreme and lightning-fast light displays
•Elegant slim housing
•Floor, ceiling or trussing installation possible
•Delivered with power cord and safety-plug
•Available in two color-temperatures
•Addressing via control panel with 4-digit LED display
•DMX control via every standard DMX controller
•Feed-through output allows to power another device
•After every 8 LED bars the fixtures must have a renewed connection with the power mains
Overview
(1) Fixation screw
(2) Floor-stand/
mounting bracket
(permanent inst.)
(3) LED
(4) Mounting bracket
(5) Fixation screw
(6) Housing
(7) Power output
(8) Power input/Fuseholder
(9) DMX-In socket
(10) DMX-Out socket
(11) Microphone
(12) Microphone sensitivity control
(13) Mode button
(14) Up button
(15) Down button
(16) Display
