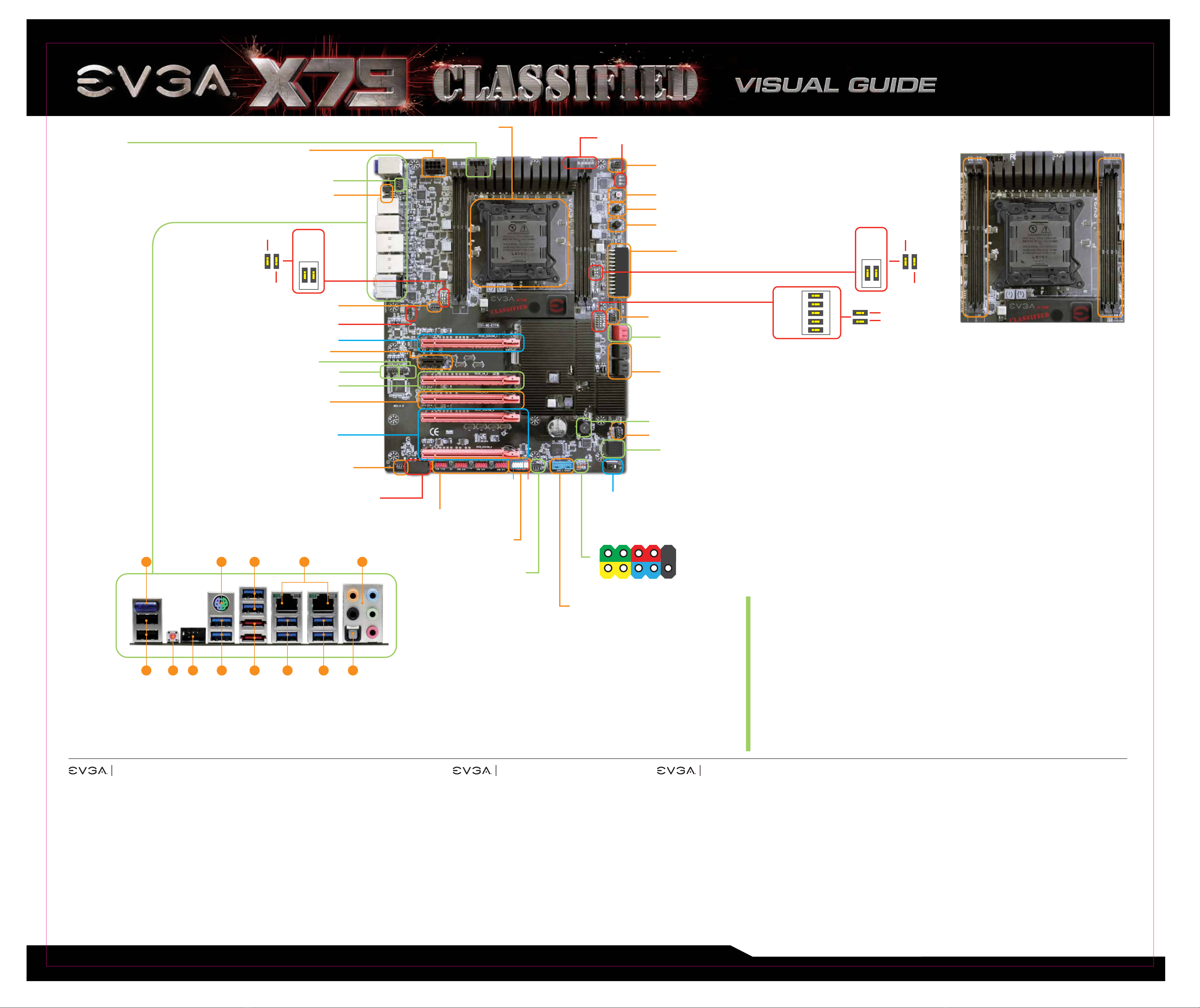

EVGA X79 Classified User manual

1 2
a.
c. d. e.
a.
b.
b. a. b.
a. b.
a.
b.
8
3
4
6
7
a. b.
a. b.
5
PN #: 151-SE-E779-KR
• Unhook the left socket lever by pushing down and away from the socket.
• Unhook the right socket lever by pushing down and away from the socket.
• Gently press left socket lever and the load plate will lift from the socket.
• Open the load plate and make sure not to damage any of the pins inside of the socket.
• Align the notches on the CPU to the notches in the socket.
• Lower the processor straight down into the socket.
• Lower the load plate back so it is resting on the CPU.
• Press the right socket lever to ensure the load plate engages under the socket.
• Press the left socket lever to ensure the load plate tip engages under the socket.
• Carefully lock the lever back into place.
• 左側のソケット レバーを押し下げてはずし、ソケットから離します。
• 右側のソケット レバーを押し下げてはずし、ソケットから離します。
• 左側のソケット レバーをそっと押してください。ロード プレートがソケットから持ち上がります。
• ロード プレートを開けてください。ソケット中のピンが損傷しないよう十分に注意してください。
• ソケットのノッチにCPUの 切り欠きを合 わせます。
• CPUをソケットにまっすぐ落とし込むように挿します。
• ロード プ レ ートを CPU上に置くように元の位置に下ろして戻します。
• ロード プレートがソケットの下で確実にかみ合うよう、右側のソケット レバーを押してください。
• ロードプレートの先端がソケットの下で確実にかみ合うよう、左側のソケット レバーを押してください。
• レバーを静かに所定の位置に戻してロックしてください。
• Débloquer le levier gauche du socket en appuyant et dégageant le levier vers la droite.
• Débloquer le levier droit du socket en appuyant et dégageant le levier vers la droite.
• Lever le levier gauche du socket avec précaution, et le mécanisme de rétention se
soulèvera du socket.
• Ouvrir la plaque et vérifier qu’aucune broche ne soit endommagée.
• Aligner les détrompeurs du processeur aux détrompeurs du socket.
• Insérer le processeur dans le socket sans forcer.
• Rabaisser la plaque afin qu’elle repose sur le processeur.
• Rabaisser le levier droit du socket pour que la plaque s‘insère sous le socket.
• Rabaisser le levier gauche du socket pour que le bord de la plaque s’insère sous le socket.
• Bien rebloquer le levier dans sa position initiale.
• 將左邊固定板手往下推離固定座。
• 將右邊固定板手往下推離固定座。
• 輕壓左邊固定板手，確保插槽保護蓋離開插槽。
• 打開插槽保護蓋，確保沒有傷害到插槽內的處理器針腳及確認接點沒有異物。
• 確認處理器的金色三角形標示，對準了插槽或插槽保護蓋上的三角型標示。
• 以垂直方式小心放入插槽本體。
• 將插槽保護蓋蓋上。
• 將右邊固定板手下壓，並確保插槽保護蓋扣緊插槽。
• 將左邊固定板手下壓，並確保插槽保護蓋扣緊插槽。
• 小心的將固定板手扣回扣座上。
• 将左边固定板手往下推离固定座。
• 将右边固定板手往下推离固定座。
• 轻压左边固定板手，确保插槽保护盖离开插槽。
• 打开插槽保护盖，并确保没有伤害到插槽内的处理器针脚及接点没有异物。
• 确认处理器的金色三角形标示，对准了插槽或插槽保护盖上的三角型标示。
• 以垂直方式小心放入插槽本体。
• 将插槽保护盖盖上。
• 将右边固定板手下压，并确保插槽保护盖扣紧插槽。
• 将左边固定板手下压，并确保插槽保护盖扣紧插槽。
• 小心的将固定板手扣回扣座上。
Connect one hard drive disk to the SATA Connector. SATA Connection
ひとつのハードドライブ・ディスクをSATAコネクターに接続します。 SATA接続
Connectez un disque dur aux connecteur SATA. Connexion SATA
Conecte el disco duro a las conexion SATA. SATA Conexión
Conecte uma unidade de disco rígido ao conector SATA. Conexão SATA
Verbinden Sie die Festplatte mit dem SATA-Anschlusskabel. SATA Anschluss
連接一顆硬碟機至SATA插槽。SATA插槽
连接一颗硬盘到SATA接口。SATA连接头
Apply a small, pea-sized drop of thermal paste to the middle of the processor.
Install your processor’s heatsink and fan.
プロセッサの中心部に小さな豆粒大の熱ペースト一滴を塗ります。プロセッサの
放熱板とファンを設置します。
Appliquez une petite goutte de pate thermique, de la taille d’un petit pois, sur le
milieu du processeur et installez votre dissipateur et son ventilateur.
Aplique una gota pequeña de pasta térmica del tamaño de una arveja en el medio
del procesador. Instale el disipador térmico y el ventilador de su procesador.
Aplique uma gota pequena de pasta térmica em formato de ervilha no meio do
processador. Instale o ventilador e o dissipador térmico do seu processador.
Bringen Sie einen kleinen, erbsengroßen Tropfen Wärmeleitpaste auf die Mitte des
Prozessors auf. Installieren Sie den Kühlkörper und den Lüfter für den Prozessor.
請於兩個處理器正中央塗上豌豆大小水滴狀的散熱膏，隨後安裝處理器散熱片
和風扇。
请于两个处理器正中央涂上豌豆大小水滴状的散热膏，随後安装处理器散热片
和风扇。
Install DIMMs into the appropriate DIMM slots (see other side).
DIMMを適切なDIMMスロットに挿入します（裏側参照）。
Installer les DIMMs dans les slots DIMM appropriés (voir autre côté).
Instale los módulos DIMM en las ranuras DIMM adecuada (vea el otro
lado).
Instale as DIMMs nos slots de DIMM apropriados (veja o outro lado).
Stecken Sie die Speicherriegel in die entsprechenden Steckpätze
(siehe andere Seite).
將記憶體模組安裝於適當的記憶體模組插槽 ( 請參考背面 )。
将内存模块安装到适当的内存模块插槽(请叁考背面)。
Press the Power Button
電源ボタンを押します
Appuyez sur le bouton
Presione el botón de Power (Encendió)
Pressione o botão de energia
Drücken Sie auf den Power-Schalter.
按一下電源按鈕
按电源开关按钮
Press the onboard Clear CMOS button
搭載のクリアー CMOSボタンを押します
Effectuer un Clear CMOS
Presione el botón de borrador el CMOS
(onboard Clear CMOS)”
Pressione o botão onboard de Limpar CMOS
Drücken Sie auf den
On-Board-CMOS-Lösch-Schalter
按一下主機板上的清除CMOS資料功能按鈕
按主板上的清除CMOS按钮
Plug in power connectors to both the graphics card and the hard disk drive. Power connector types will vary
depending on the hard disk drive and graphics card’s power requirements.
電源コネクターのプラグをグラフィックス・カードとハードディスク・ドライブの両方に差し込みます。電源コネクターの
タイプはハードディスク・ドライブおよびグラフィックス・カードの電力要件によって異なります。
Connectez les câbles d’alimentation nécessaires pour la carte graphique et le disque dur. Les types de connexion sont
dépendants du type de disque dur et les pré-requis de la carte graphique.
Enchufe los conectores de la tarjeta gráfica y del disco duro. Los tipos de conectores pueden variar dependiendo en
el disco duro y la tarjeta gráfica.
Conecte os conectores de energia à placa de vídeo e à unidade de disco rígido. Os tipos de conectores de energia variam
dependendo dos requisitos de energia da unidade de disco rígido e da placa de vídeo.
Schließen Sie die Stromkabel an der Grafikkarte und der Festplatte an. Die Stecker sind abhängig vom Festplatten-Typ
und der Stromaufnahme der Grafikkarte.
請將顯示卡和硬碟機接上電源連接線。電源連接線的類型將取決於硬碟機和顯示卡的接頭類型。
请将显卡和硬盘接上电源接口。电源连接线的类型必须与硬盘和显卡的接口类型一致。
Connect from power supply
電源に接続します
Branchez l’alimentation
Conecte desde la Fuente
de Alimentación
Conecte o cabo que vem
da fonte de alimentação
Anschluss vom Netzteil
另一端連接到電源供應器
另一端连接到电源供应器
Connect from power supply
電源に接続します
Branchez l’alimentation
Conecte desde la Fuente
de Alimentación
Conecte o cabo que vem
da fonte de alimentação
Anschluss vom Netzteil
另一端連接到電源供應器
另一端连接到电源供应器
Insert your graphics card into the PCI-E slot.
Connect a monitor to the output connector of the graphics card.
PCI-Eスロットにグラフィックカードを挿入します。
グラフィックカードの出力コネクターにモニターを接続します。
Insérer votre carte graphique dans le slot PCI-E.
Brancher un écran au connecteur de sortie de votre carte graphique.
Inserte la tarjeta gráfica en la ranura PCI-E.
Conecte un monitor al conector de salida de la tarjeta gráfica.
Insira sua placa de vídeo no slot PCI-E.
Conecte um monitor ao conector de saída da placa de vídeo.
Stecken Sie Ihre Grafikkarte in den PCI-E slot.
Verbinden Sie den Monitor mit dem Signalausgang der Grafikkarte.
將您的顯示卡安裝於 PCI-E 2.0插槽。將顯示器接上顯示卡的輸出接頭。
将您的显卡安装於 PCI-E 2.0插槽。将显示器接上显卡的输出接口。
Plug in one keyboard into a USB/PS2 port.
キーボードのプラグをUSB/PS2ポートに差し込みます。
Branchez un clavier dans un port USB/PS2.
Enchufar el teclado al puerto USB/PS2.
Conecte um teclado a uma porta USB/PS2.
Schließen Sie die Tastatur am USB/PS2-Port an.
請連接一個鍵盤到USB/PS2接頭。
请连接一个键盘到USB/PS2接口。
Asegúrese que el botón de la fuente de alimentación este en la posición OFF y después continué conectando el conector de
alimentación ATX 24-pines y los uno de 8-pin de la CPU a la placa madre. Opcional: para el overclocking, se recomienda
instalar dos conectores 8-pin de alimentación del CPU también.
Certifique-se de que o interruptor da sua fonte de alimentação esteja na posição DESLIGADO e em seguida conecte o seu
conector de energia ATX de 24 pinos e os um conector de energia da CPU de 8 pinos à placa-mãe. Opcional: para overclocking,
recomenda-se a instalação de mais dois conectores de energia da CPU de 8 pinos.
Make sure your power supply’s power switch is in the OFF position then connect your 24-Pin ATX Power Connector
and 8-Pin CPU Power Connector to the motherboard. Optional: for overclocking it is recommended to install two 8-Pin
CPU Power Connectors.
パワーサプライの電源スイッチがOFFになっていることを確認した上で、24-Pin ATX 電 源コ ネクターと8-Pin CPU 電 源コ ネクター
をマザーボードに接続してください。オプション：２つの8-Pinを設置するにはクロックアップすることが推奨されます。
Assurez que l’interrupteur de votre alimentation est en position arrêt et connectez votre câble d’alimentation 24 broches et le
câble d’alimentation 8 broches à la carte mère. Optionnel: il est recommandé d’installer deux câbles d’alimentation 8 broches
pour l’overclocking.
Stellen Sie sicher, dass Ihr PC-Netzteil ausgeschaltet ist. Verbinden Sie das 24-Pin ATX-Stromkabel und das 8-Pin
CPU-Stromkabel des Netzteils mit dem Motherboard. Zum Übertakten empfehlen wir Ihnen, dass Sie zusätzlich ein zweites
8-Pin CPU-Stromkabel mit dem Motherboard verbinden.
請先確定您電源供應器的電源開關已關閉，再連接24-Pin ATX電源連接線及8-pin CPU電源連接線至主機板上。
非強制選項：若需超頻，建議可安裝兩條8-pin電源連接線。
请先确定您电源供应器的电源开关是否已关闭，再连接24针ATX电源连接线及8针CPU电源连接线至主板上。
非强制选项：若需超频，建议可安装两条8针电源连接线。
On the power supply, flip the power switch to the ON position. LEDs will now be lit on the motherboard. Press the onboard Clear
CMOS button once then press the Power Button to begin powering up the system. At this final stage, you should now be greeted
with the POST screen on your monitor.
電力供給装置上で、電源スイッチをONにします。マザーボードのLEDが点灯します。搭載のクリアー CMOSボタンを一回押します。
次に電源ボタンを押して、システムへの電源を入れます。この最終段階では、モニターにPOST画面が表示されます。
Allumez votre alimentation en mettant l’interrupteur en position marche. Les LED seront maintenant allumés sur la carte mère. Effectuez un Clear CMOS une fois et
ensuite appuyez sur le bouton marche-arrêt de la carte mère pour mettre l’ordinateur en marche. Vous devrez maintenant être accueilli sur votre moniteur par l’écran POST.
En la fuente de alimentación déle vuelta al interruptor hasta la posición ON. Los LEDs ahora serán encendidos en la Placa Madre. Presioné el botón de borrador
(onboard Clear CMOS) y después presione el botón de Power (Encendió) para iniciar el sistema. En esta fase final, usted ahora debería recibir el POST en su pantalla.
Na fonte de alimentação, coloque o interruptor de energia na posição LIGADO. Neste momento, os LEDs acenderão na placa-mãe. Pressione o botão onboard de
Limpar CMOS uma vez e em seguida pressione o botão de energia para iniciar o fornecimento de energia para o sistema. Neste estágio final, você deve ser recebido
pela tela POST (autoteste inicial) no seu computador.
Schalten Sie Ihr PC-Netzteil ein. Die LEDs auf Ihrem Motherboard leuchten. Drücken Sie den On-Board-CMOS-Clear-Schalter und dann den Power-Schalter um das
System hochzufahren. Der P.O.S.T. (Power on self test) wird nun auf Ihrem Bildschirm angezeigt.
切換電源供應器上的開關至 ON 的位置，主機板上的LED燈會亮起。按一下主機板上的 清除CMOS資料功能按鈕 ，再按一下電源開關以啟動系統。此時，恭喜你，
系統已啟動且畫面上應該正常出現BIOS的POST程序。
切换电源供应器上的开关至 ON 的位置，主板上的LED灯会亮起。按主板上的清除CMOS按钮 ，再按电源开关按钮以启动系统。此时，恭喜你，系统已启动且画面上
应该正常出现BIOS的POST程序。
• Empuje la palanca izquierda de la toma hacia abajo y hacia afuera de la toma para desengancharla.
• Empuje la palanca derecha de la toma hacia abajo y hacia afuera de la toma para desengancharla.
• Presione con suavidad la palanca izquierda de la toma, y la placa de carga se levantará de la toma.
• Abra la placa de carga y asegúrese de que no haya daños en las clavijas de dentro de la toma.
• Alinee las muescas del CPU con las de la toma.
• Baje el procesador en la toma sin inclinarlo.
• Baje la placa de carga nuevamente para que descanse sobre el CPU.
• Presione la palanca derecha de la toma para asegurarse de que la placa de carga se enganche
debajo de la toma.
• Presione la palanca izquierda de la toma para asegurarse de que la punta de la placa de carga se
enganche debajo de la toma.
• Vuelva a fijar con cuidado la palanca en su lugar.
• Destrave a alavanca esquerda do soquete pressionando-a para baixo e para fora do soquete.
• Destrave a alavanca direita do soquete pressionando-a para baixo e para fora do soquete.
• Pressione gentilmente a alavanca esquerda do soquete e a placa de base se erguerá do soquete.
• Abra a placa de base e tenha cuidado para não danificar qualquer dos pinos dentro do soquete.
• Alinhe as marcas na CPU com as marcas no soquete.
• Abaixe o processador em linha reta dentro do soquete.
• Abaixe a placa de base de volta, de forma que se acomode sobre a CPU.
• Pressione a alavanca direita do soquete para garantir que a placa de base fique fixa sob o soquete.
• Pressione a alavanca esquerda do soquete para garantir que a extremidade da placa de base fique
fixa sob o soquete.
• Com cuidado, trave a alavanca de volta em seu lugar.
• Durch Herunter- und gleichzeitiges auf die Seite –drücken entriegeln Sie den linken Sockelhebel.
• Durch Herunter- und gleichzeitiges auf die Seite –drücken entriegeln Sie den rechten Sockelhebel.
• Drücken Sie vorsichtig den linken Sockelhebel herunter, damit sich die CPU-Halterung vom Sockel löst.
• Beschädigen Sie beim Öffnen der CPU-Halterung keine der innenliegenden Pins des Sockels.
• Die Einkerbungen an der CPU und auch am Sockel zeigen Ihnen, wie sie die CPU richtig einsetzen.
• Legen Sie die CPU auf den Sockel.
• Schließen Sie die CPU-Halterung, dass diese auf der CPU aufliegt.
• Drücken Sie zuerst den rechten und dann den linken Sockelhaken soweit herunter, bis die
CPU-Halterung unter dem Sockel einrastet.
• Danach verriegeln Sie vorsichtig den Hebel auf dem Board.

PCI-E x16/x8
Please see the manual for more details.
PN #: 151-SE-E779-KR
PWRLED PWRSW BLANK
HD_LED RESET UNUSED
2
+ -
+ -
1
10
9
SPDIF
(PCI-E x16/x8 Steckplatz • PCI-E x16/x8插槽 • PCI-E x16/x8扩展槽)
PCI-E x16/x8
(PCI-E x16/x8 Steckplatz • PCI-E x16/x8插槽 • PCI-E x16/x8扩展槽)
PCI-E x8
(PCI-E x8 Steckplatz • PCI-E x8插槽 • PCI-E x8扩展槽)
PCI-E x16/x8
(PCI-E x16/x8 Steckplatz • PCI-E x16/x8插槽 • PCI-E x16/x8扩展槽)
(SPDIF Anschluss • SPDIF音源接頭)
• EVGA Corp Headquarters 2900 Saturn Street, Suite B, Brea, CA 92821 USA • Latin America Office 1345 NW 98 Court, Bldg A, Unit #4 Doral, FL 33172
• Europe Office Lochhamer Schlag 12, 82166 Gräfelfing, Germany • Hong Kong Office Unit 05-06, 16/F, Grand City Plaza. No. 1-17 Sai Lau Kok Road. Tsuen Wan, N.T. Hong Kong
• Taiwan Office 18F., No.176, Jian 1st Rd., Zhonghe Dist., New Taipei City 235, Taiwan (R.O.C.)
Thank you for purchasing an EVGA product. Please remember to register your product at: www.evga.com/register
For the latest drivers and updates for your product please visit: www.evga.com/support/drivers
To visit and search our knowledge base and product FAQ please visit: www.evga.com/FAQ
To visit the EVGA community message boards please visit: forums.evga.com
For more information about these services as well as our terms and conditions please visit www.evga.com
製品をお買い求めいただき有難うございます。是非、下記のサイトで製品登録をお忘れないように：
www.evga.com/register
最新のドライブ、および製品の更新については、下記のサイトでご確認ください：www.evga.com/support/drivers
弊社の知識ベース、および製品についてのよくある質問を閲覧し、検索するには下記のサイトを参照：
www.evga.com/FAQ
コミュニティーの掲示板を見るには下記のサイトを参照：forums.evga.com
これらのサービスについて、また契約条件については下記のサイトをご参照ください www.evga.com
Merci pour avoir acheter un produit EVGA. N’oubliez pas d’enregistrer votre produit sur notre site:
www.evga.com/register
Pour télécharger les pilotes les plus récents, veuillez visiter: www.evga.com/support/drivers
Pour faire une recherche parmi les questions fréquemment posées, veuillez visiter: www.evga.com/FAQ
Pour visiter la communauté et le forum EVGA, veuillez visiter: fr.evga.com/forums/
Pour tout renseignement concernant les services offerts et les conditions générales, veuillez visiter:
www.evga.com
Obrigado por comprar um produto EVGA. Lembre-se de registrar seu produto no endereço: www.evga.com/register
Para os drivers e atualizações mais recentes para o seu produto, visite: www.evga.com/support/drivers
Para visitar e pesquisar nossa base de conhecimento e FAQs (perguntas mais frequentes) sobre os produtos, acesse:
www.evga.com/FAQ
Para visitar os quadros de mensagens da comunidade EVGA, acesse: forums.evga.com
Para mais informações sobre esses serviços e nossos termos e condições, acesse www.evga.com
Gracias por comprar un producto EVGA. Por favor registrar su producto en: www.evga.com/register
Para los últimos drivers y actualizaciones para su producto visite: www.evga.com/support/drivers
Para visitar y buscar información sobre pregunta frecuentes FAQ por favor visite: www.evga.com/FAQ
Por favor visitar la comunidad EVGA: forums.evga.com
Para más información acerca de estos servicios así como también nuestros términos y condiciones visiten
www.evga.com
SupportSoftware
Wir danken Ihnen für den Kauf eines EVGA-Produkts. Bitte registrieren Sie Ihr Produkt auf: www.evga.com/register
Die neuesten Treiber und Updates finden Sie hier: www.evga.com/support/drivers
Fragen und Antworten zu Ihrem Produkt finden Sie hier: www.evga.com/FAQ
Unsere EVGA-Foren finden Sie hier: forums.evga.com
Weitere Informationen zu den von EVGA angebotenen Dienstleistungen, den Nutzungsbedingungen und den
Allgemeinen Geschäftsbedingungen finden Sie hier: www.evga.com
非常感謝您購買EVGA的產品。請記得線上註冊您的產品: http://www.evga.com.tw/newreg.asp
關於您的產品最新的驅動程式及更新，請參考: http://www.evga.com.tw/support/drivers/
關於知識庫和產品的問與答，請參考: www.evga.com/FAQ
歡迎造訪EVGA專屬社群: http://www.evga.com.tw/forums/
若需要瞭解更多服務資訊及相關條款，請造訪: http://www.evga.com.tw/
非常感谢您购买EVGA的产品。请记得在线注册您的产品: http://www.evga.com.tw/newreg.asp
关于您的产品最新的驱动程序及更新，请参考: http://www.evga.com.tw/support/drivers/
关于知识库和产品的问与答，请参考: www.evga.com/FAQ
欢迎访问EVGA论坛: http://www.evga.com.tw/forums/
若需要了解更多服务信息及相关条款，请访问: http://www.evga.com.tw/
(ソフトウェア • Logiciel • 軟體 • 软件) (サ ポ ート • Assistance • Soporte • Suporte • 支援 • 技术支持)
E-LEET:
Easily push the boundaries of your hardware with this exclusive tuning utility.
www.evga.com/eleet
Intel® X79 supports quad channel memory, you can choose any slot to
insert your memory.
Intel® X79 supporte la mémoire quadri-canal, vous pouvez insérer vos
barettes de mémoire dans n’importe lequel des emplacements pour mémoire.
Intel® X79 admite memoria de cuatro canales; puede elegir cualquier
ranura para insertar su memoria.
O Intel® X79 suporta memória de quatro canais; você pode escolher
qualquer slot para inserir sua memória.
Intel® X79 unterstützt Quad Channel Speicher. In welchen Slot Sie die
Speicherriegel einsetzen, ist Ihre Entscheidung.
Intel®(英特爾)最新的X79晶片組可以支援四通道記憶體，您能選擇任何一個
記憶體插槽插入您的記憶體。
Intel®(英特尔)最新的X79芯片组可以支持四信道内存，您能选择任何一个
内存插槽插入您的内存。
Intel® X79 はクワッド チャネ ル メモリーに対応、お使いのメモリーをお好
きなスロットに挿入していただけます。
E-LEET:
この専用チューニング・ユーティリティを使ってあなたのハードウェアの
限界を楽々と押し広げましょう。
www.evga.com/eleet
E-LEET:
Poussez votre hardware à ses limites avec cette utilité overclocking exclusive.
www.evga.com/eleet
E-LEET:
Amplíe fácilmente los límites de su hardware con esta utilidad de ajuste exclusivo.
www.evga.com/eleet
E-LEET:
Amplie as fronteiras do seu hardware facilmente com esse exclusivo utilitário de tuning .
www.evga.com/eleet
E-LEET:
Steigern Sie die Leistung Ihrer Hardware mit diesem exklusiven
Tuning-Programm. www.evga.com/eleet
E-LEET:
使用EVGA獨家調整工具，輕易將您的硬體推至極限。
www.evga.com/eleet
E-LEET:
使用EVGA独家调整工具，轻易将您的硬件推至极限。
www.evga.com/eleet
Package Contains:
• EVGA X79 CLASSIFIED Motherboard
• EVGA Driver Installation Disc with EVGA E-LEET
• Rear Case I/O Panel
• 2 SATA 3G Data Cables
• 2 SATA 6G Data Cables
• 2 SATA Power Adapters
• 2-way SLI Bridge
• 2 Port USB 3.0 Bracket
• 2 Port USB/1394a Firewire Port Bracket
• Visual Installation Guide
• Manual
Cette emballage contient:
• Carte mère EVGA X79 CLASSIFIED
• Disc d'installation EVGA avec pilotes
et EVGA E-LEET
• Panneau entrée/sortie arrière
• 2 câbles de 3G données SATA
• 2 câbles de 6G données SATA
• 2 adaptateurs d'alimentation SATA
• Pont 2-way SLI
• Bracket 2 ports USB
• 2 ports USB/1394a Firewire bracket
• Guide visuel d'installation
• Guide de l’utilisateur
Este paquete contiene:
• Placa Madre de EVGA X79 CLASSIFIED
• Disco de Instalación del driver con
EVGA E-LEET
• Panel I/O Posterior del Chasis
• 2 cables de datos 3G SATA
• 2 cables de datos 6G SATA
• 2 adaptadors de alimentacion SATA
• Puente SLI de 2 vías
• Bracket de 2 Puertos USB 3.0
• 2 soportes para puerto USB/puerto firewire 1394a
• Guía de Instalación Visual
• Manual
Esta embalagem contém:
• Placa-mãe EVGA X79 CLASSIFIED
• Disco de instalação de driver EVGA
com EVGA E-LEET
• Painel de E/S na parte traseira do gabinete
• 2 cabos de dados SATA 3G
• 2 cabos de dados SATA 6G
• 2 adaptadors de energia SATA
• 2 bridges SLI de 2 vias
• Suporte USB de 2 porta 3.0
• Suporte USB de 2 portas/porta
Firewire 1394a
• Guia de instalação visual
• Manual
Diese Packung enthält:
• EVGA X79-CLASSIFIED-Hauptplatine
• EVGA Treiber-Installations-Disc mit
EVGA E-LEET
• Gehäuserückseiten-Anschlussblende
• 2 SATA-3G-Datenkabel
• 2 SATA-6G-Datenkabel
• 2 SATA-Adapter
• 2-Wege-SLI-Brücke
• 2 Port USB 3.0 Bracket
• 2-Buchsen-USB/1394a (FireWire)-
Anschlussblende
• Schnellstartanleitung
• Bedienungsanleitung
包裝內容:
• EVGA X79 CLASSIFIED主機板
• EVGA 驅動程式安裝光碟 (包含EVGA E-LEET)
• 主機箱 I/O 面板
• 2 條 3G SATA 裝置排線
• 2 條 6G SATA 裝置排線
• 2 條 SATA 裝置電源線
• 2-way SLI 橋接器
• 2埠USB 3.0 擴充擋板
• USB/1394a 多功能擴充檔板
• 主板導覽說明
• 安裝手冊
包装内容:
• EVGA X79 CLASSIFIED主板
• EVGA 驱动安装光碟 (包括EVGA E-LEET)
• 主机箱 I/O 面板
• 2 条 3G SATA 数据线
• 2 条 6G SATA 数据线
• 2 条 SATA 电源线
• 2-way SLI 挢接器
• 2埠USB 3.0 扩充挡板
• USB/1394a 額外接口線
• 主版安装说明
• 说明书
このパッケージに含まれる内容：
• EVGA X79 CLASSIFIED マザーボード
• EVGA E-LEET 付き EVGAドライバ
・インストールディスク
• リアケースのI / Oパネル
• 2 SATA 3G データ・ケーブル
• 2 SATA 6G データ・ケーブル
• 2 SATA 電源アダプタ
• 2-way SLI ブリッジ
• 2ポートUSB3.0ブラケット
• 2 ポートUSB/1394a Firewire ポートブラケット
• ビジュアル・ガイド
• インストール・ガイド
Premium Services (プレミアム・サービス • Services Privilégiés • Servicios Premium • Serviços Premium • Premium-Dienstleistungen • 尊榮服務 • 贵宾服务)
Advanced RMA:
Protect yourself and accelerate the RMA process.
www.evga.com/EAR
(USA and Europe only)
MODS RIGS:
Show off your rig, post your specs, submit your
score, and win big. www.modsrigs.com
•MODS RIGS:
Montrez votre système, révélez vos specs,
affichez vos scores, et gagnez gros.
www.modsrigs.com
•
MODS RIGS:
Muestre su computadora, fije las especificaciones,
someter su puntaje, y gane en grande.
www.modsrigs.com
•MODS RIGS:
展现你的装备，发布你的规格，提交你的分数，
并获得大奖。www.modsrigs.com
•
MODS RIGS:
自分のリングを見せびらかし、自分の仕様を掲載し、
自分のを提出しましょう。www.modsrigs.com
•
MODS RIGS:
Mostre seu equipamento, poste as
especificações do seu sistema, envie sua
pontuação, e ganhe muito.
www.modsrigs.com
•
MODS RIGS:
Zeigen Sie uns Ihre Maschine, machen
Sie Angaben zu technischen Daten und Ihren
Benchmark-Ergebnissen. Es gibt tolle Gewinne!
www.modsrigs.com
•MODS RIGS:
展現你的裝備，發佈你的規格，提出你的分數，
並獲得大獎。www.modsrigs.com
•
DIMM Installation:
CPU Fan Header
(CPUファン・ヘッダー• Connecteur ventilateur CPU • Conector para Abanico del CPU • Encaixe do ventilador da CPU
• CPU Lüfter-Anschluss • CPU風扇電源接頭 • 中央处理器风扇头)
EVGA EZ Voltage (EVGA EZ 電圧 • Voltagem EZ EVGA
• EVGA EZ-Spannungsregulierung
• 主板電壓量測點 • EVGA 的EZ电压)
Fan Header
(ファン・ヘ ッダ ー • Connecteur ventilateur
• Conector para Abanico
• Encaixe do ventilador • Lüfter-Anschluss
• 風扇電源接頭 • 风扇头)
Fan Header (ファン・ヘ ッダ ー • Connecteur ventilateur • Conector para Abanico
• Encaixe do ventilador • Lüfter-Anschluss • 風扇電源接頭 • 风扇头)
24 Pin ATX Power
(24 Pin ATX 電源 • Câble d’Alimentation ATX à 24 broches
• Alimentación 24 Pin ATX • Conector de energia de 24 pinos ATX
• 24-Pin-ATX-Stromanschluss • 24 pin ATX電源插槽 • 24针ATX电源)
SATA II/3G Ports
(SATA II/3G ポ ート • Connecteurs SATA II/3G
• Puertos SATA II/3G • Portas SATA II/3G
• SATA II/3G Anschlüsse • SATA II/3G 插槽 • SATA II/3G 端口)
USB 2.0 Headers
(USB 2.0 ヘッダ ー・コ ネクター • Connecteurs USB 2.0
• Conectores para USB 2.0 • Encaixe para o header USB 2.0
• USB 2.0 Anschlusse • USB 2.0 擴充針腳 • USB 2.0接口连接器)
USB 3.0 Headers
(USB 3.0 ヘッダ ー・コ ネクター • Connecteurs USB 3.0
• Conectores para USB 3.0 • Encaixe para o header USB 3.0
• USB 3.0 Anschlusse • USB 3.0 擴充針腳 • USB 2.0接口连接器)
IEEE 1394a/b Header
a b
(IEEE 1394a/b ヘッダ ー • Connecteur IEEE 1394a/b • Conector IEEE 1394a/b
• Encaixe IEEE 1394a/b • IEEE-1394a/b-(FireWire)-Anschluss
• IEEE 1394a/b擴充針腳 • IEEE 1394a/b连接器)
Fan Header
(ファン・ヘ ッダ ー • Connecteur ventilateur
• Conector para Abanico • Encaixe do ventilador
• Lüfter-Anschluss • 風扇電源接頭 • 风扇头)
Fan Header
(ファン・ヘ ッダ ー • Connecteur ventilateur
• Conector para Abanico • Encaixe do ventilador
• Lüfter-Anschluss • 風扇電源接頭 • 风扇头)
PCI-E x1
(PCI-E x1 Steckplatz • PCI-E x1插槽 • PCI-E x1扩展槽)
PCI-E x4
(PCI-E x4 Steckplatz • PCI-E x4插槽 • PCI-E x4扩展槽)
Front Audio Header
(フロント・オ ー ディオ・コ ネクター • Connecteur Audio
• Conector de audio frontal • Encaixe de áudio frontal
• Front-Panel Audio-Anschluss • 前置音源接頭 • 前置音效接口)
Fan Header
EVGauge Connector
(ファン・ヘ ッダ ー • Connecteur ventilateur
• Conector para Abanico • Encaixe do ventilador
• Lüfter-Anschluss • 風扇電源接頭 • 风扇头)
Fan Header
EVBot
(ファン・ヘ ッダ ー • Connecteur ventilateur
• Conector para Abanico • Encaixe do ventilador
• Lüfter-Anschluss • 風扇電源接頭 • 风扇头)
8 Pin 12v Power
Primary
Use at least one 8 Pin connector.
Two is recommended for overclocking.
(8 Pin 12v 電源
一次
８Pinコネクターを少なくとも１つ使用すること
。
クロックアップには２つが推奨されます 。 )
(Alimentation 12v à 8 broches
Principal
Utilisez au moins un connecteur à 8 broches.
Deux sont recommandés pour l’overclocking.)
(Poder 8 Pin 12v
Primero
Utilizar al menos un conector de 8 pin
Se recomienda dos para overclocking.)
(8-Pin-12V-Stromanschluss
Primärer Anschluss
Verwenden Sie mindestens einen
8-Pin-12V-Stromanschluss
Wie empfehlen zwei 8-Pin-Stromanschlüsse.
Zwei 8-Pin-12V-Stromanschlüsse sind zum
übertakten empfohlen.)
(8 Pin 12V電源插槽
主要的
至少使用一組8Pin電源連接線。
若有超頻需求，建議使用兩組。)
(8针接口12V电源
主要的
至少使用一组8针电源接口连接。
若有超頻需求，建議使用兩組。)
PCI-E Disable
PCI-E Enable
PCI-E 1
PCI-E 2
PCI-E 3
PCI-E 4
PCI-E 5
PCI-E Enable - PCI-E 有効 • Activer PCI-E
• Habilitar PCI-E • Ativar PCI-E
• PCI-E Aktiviert • PCI-E 功能啟用
• PCI-E 启用
PCI-E Disable - PCI-E 無効 • Désactivez PCI-E
• Inhabilitar PCI-E • Desativar PCI-E
• PCI-E Deaktiviert • PCI-E 功能關閉
• PCI-E 禁用
CMOS Clear
Reset Button
Power Button
(リセット・ボタン • Bouton Reset • Botón de Reset (Reiniciar)
• Botão Reset • Reset-Schalter • 重開機按鈕 • 重新启动按键)
(電源ボタン • Bouton Power • Botón de Power (Prender)
• Botão liga/desliga • Power-Schalter • 開機按鈕 • 电源开关按键)
(CMOS クリア ー • Bouton Clear CMOS • Borrar el CMOS • Limpar CMOS
• CMOS-Lösch-Schalter • CMOS清除資料按鈕 • 清除CMOS)
PC Speaker (PC スピーカー • Haut-parleur PC • Bocina PC
• Alto-falante do PC • PC-Systemlautsprecher • 蜂鳴器 • 蜂鸣器)
Post LED (エラーコードLEDを掲示する • LED Post
• Debug-LED-Anzeige • 七段顯示器指示燈
• 开机自我检测指示灯)
Additional power for PCI-E
(PCI-E用の追加電源 • Alimentation supplémentaire PCI-E
• Zusätzlicher Stromanschluss für PCI-E
• PCI-E 附加電源插槽 • PCI-E的附加电源)
D
I
M
M
1
D
I
M
M
2
D
I
M
M
1
D
I
M
M
2
1. USB 2.0 Ports
2. Clear CMOS
3. EVBot
4. USB 3.0 Ports
5. E-SATA Ports
6. Optical Port
7. Bluetooth
8. PS/2 Keyboard Port
9. LAN Ports (10/100/1000)
10. Audio Ports
1. USB 2.0 ポ ート
2. クリアー CMOS
3. EVBot
4. USB 3.0 ポ ート
5. E-SATA ポ ート
6. 光 ポ ート
7. ブ ル ートゥース
8. PS/2 キーボード・ポート
9. LAN ポ ート (10/100/1000)
10. オー ディオ・ポ ート
1. Connecteurs USB 2.0
2. Clear CMOS
3. EVBot
4. Connecteurs USB 3.0
5. Connecteurs E-SATA
6. Connecteur Optique
7. Bluetooth
8. Connecteur Clavier PS/2
9. Connecteurs LAN (10/100/1000)
10. Connecteurs Audios
1. Puerto de USB 2.0
2. Borrar CMOS
3. EVBot
4. Puerto de USB 3.0
5. Puerto de E-SATA
6. Puerto óptico
7. Bluetooth
8. Puerto para el Teclado PS/2
9. Puerto de LAN (10/100/1000)
10. Puerto de Audio
1. USB 2.0-Anschlüsse
2. CMOS-Lösch-Schalter
3. EVBot
4. USB 3.0-Anschlüsse
5. E-SATA-Anschlusse
6. Optical-Anschlüss
7. Bluetooth
8. PS/2 Tatstatur-Anschluss
9. LAN-Anschlüsse
(10/100/1000 Mbit)
10. Audio-Anschlüsse
1. USB 2.0接口
2. 清除CMOS按钮
3. EVBot
4. USB 3.0 接口
5. E-SATA接口
6. 光纤接口
7. 蓝芽
8. PS/2 键盘接口
9. 网络接口(10/100/1000）
10. 音频接口
1. Portas USB 2.0
2. Limpar CMOS
3. EVBot
4. Portas USB 3.0
5. Portas E-SATA
6. Porta óptica
7. Bluetooth
8. Porta de teclado PS/2
9. Portas LAN (10/100/1000)
10. Portas de áudio
1. USB 2.0插槽
2. CMOS清除資料按鈕
3. EVBot
4. USB 3.0插槽
5. E-SATA插槽
6. 光纖插槽
7. 藍芽
8. PS/2 鍵盤插槽
9. 網路線連接埠
10. 音源接頭
CPU Socket 2011
(CPU ソ ケット 2011 • Zócalo de CPU 2011 • Socket de CPU 2011 • Soquete de CPU 2011 • CPU Sockel 2011 • Socket 2011 中央處理器插槽 • 中央处理器脚座2011针)
Secondary
(二次 • Secondaire • Sekundärer Anschluss • 次要的)
1 4 4 45 632
87 104 9
SATA III/6G Ports
(SATA III/6G ポ ート • Connecteurs SATA III/6G
• Puertos SATA III/6G • Portas SATA III/6G
• SATA III/6G Anschlüsse • SATA III/6G 插槽 • SATA III/6G 端口)
BIOS Select Switch
(BIOS の選択スイッチ • Sélecteur de BIOS
• BIOS Auswahlschalter • BIOS的選擇開關 • BIOS三段选择开关)
ON
OFF
ON
OFF
DIMM Disable
DIMM Enable
ON
OFF DIMM Disable
DIMM Enable
