EVOC SY532 User manual

EVOC-SY532
便携式加固计算机
Portable Rugged Computer
Version: C00

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用
其他公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、
组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须
保证允许的环境条件。必须注意相关文件中的提示。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当、超规格使用而导致的直接、间接、有意或无意的损
坏及隐患概不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2017，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期两年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC EVOC-SY532型号。
约定
在本文档中，术语“整机”或“产品”有时特指EVOC EVOC-SY532产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关于安
全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的出现
取决于潜在危险的程度。
历史
本说明书发布版本：
版本 时间
B00 2016.12
C00 2017.4

安全须知
通用安全说明
小心
除非您阅读过相关的安全说明，否则请不要扩展您的设备。
本设备符合相关安全措施要求。如果您对在规划环境中安装的有效性存有疑
问，请联系您的服务代表。
维修
只能由经过授权的人员对设备进行维修。
警告
未经授权打开设备以及不当修理都可能导致设备严重损坏或危及用户安全。
系统扩展
仅安装专为此设备设计的系统扩展设备。安装其它扩展设备可能会损坏系统
并违反无线电干扰抑制规定。请联系技术支持团队或设备购买地，以了解可安全
安装的系统扩展设备。
小心
如果因安装或更换系统扩展设备而将设备损坏，担保将失效。
ESD 指令
可以通过下面的标签来识别含有静电敏感设备 (ESD, electrostatic sensitive
devices) 的模块：
在操作含有 ESD 的模块时，请严格遵守下面提到的准则：
在操作含有 ESD 的模块之前，请务必导去身体上的静电（例如，通过触摸
接地物体）。
所有设备和工具必须不能带有静电。
在安装或卸下含有 ESD 的模块之前，请务必要拔出电源插头并卸下电池。
只能通过其边缘来操作装配有 ESD 的模块。
请勿触摸含有 ESD 的模块上的任何连接器针脚或导体。

目录
1.产品介绍 ...................................................................................................................1
1.1 概述...............................................................................................................1
1.2 产品规格......................................................................................................1
1.3 使用说明.......................................................................................................4
1.3.1 外部功能...........................................................................................4
1.3.2 内部布局...........................................................................................6
1.3.3 操作控件...........................................................................................6
1.4 状态指示灯...................................................................................................7
2.应用规划 ...................................................................................................................8
2.1 运输...............................................................................................................8
2.2 贮存...............................................................................................................8
2.3 开箱及检查交付的设备 ...............................................................................8
2.3.1 开箱检查设备...................................................................................8
2.3.2 记录设备的标识数据 .......................................................................9
2.4 外部环境条件 ...............................................................................................9
3.设备连接 .................................................................................................................10
3.1 连接前的注意事项 .....................................................................................10
3.2 接地连接.....................................................................................................10
3.3 将设备连接到电源 .....................................................................................11
4.调试 .........................................................................................................................12
4.1 操作系统.....................................................................................................12
4.2 产品接口定义 .............................................................................................12
4.2.1 网络接口.........................................................................................12
4.2.2 USB 接口 .......................................................................................13

4.2.3 显示接口.........................................................................................13
4.2.4 电源输入接口................................................................................14
4.2.5 AUDIO接口 ....................................................................................15
4.2.6 串口.................................................................................................15
4.2.7 前面板接口....................................................................................16
4.2.8 GPIO接口 .......................................................................................16
4.2.9 电源接口........................................................................................16
4.2.10 USB2.0 接口 .................................................................................17
4.2.11 USB3.0 接口 .................................................................................17
4.2.12 风扇接口......................................................................................17
4.2.13 跳线设置......................................................................................18
5.软件介绍 .................................................................................................................20
5.1 BPI介绍.......................................................................................................21
5.2 FMI简介......................................................................................................23
5.3 eManager管理软件介绍 .............................................................................23
5.3.1 运行环境.........................................................................................24
5.3.2 功能.................................................................................................24
5.3.3 固件管理.........................................................................................28
6.BIOS功能介绍 ........................................................................................................30
6.1 UEFI简介 ....................................................................................................30
6.2 UEFI参数设置............................................................................................30
6.3 UEFI基本功能设置 ....................................................................................31
6.4 x86 平台下BIOS所要管理的系统资源 .....................................................45
7.扩展安装 .................................................................................................................51
7.1 打开设备.....................................................................................................51

7.2 内存扩展.....................................................................................................53
7.3 硬盘扩展.....................................................................................................54
7.4 扩展PCI/PCIe卡.........................................................................................59
8.设备维护 .................................................................................................................61
8.1 卸下和安装硬件组件 .................................................................................61
8.1.1 执行维修.........................................................................................61
8.1.2 预防性维护.....................................................................................61
8.1.3 更换备用电池.................................................................................61
8.1.4 防尘网拆装与维护.........................................................................63
8.1.4.1 防尘网安装.........................................................................63
8.1.4.2 防尘网拆卸.........................................................................64
8.2 驱动程序安装说明 .....................................................................................64
9.技术参数 .................................................................................................................65
9.1 辅助组件的最大功耗 .................................................................................65
10.尺寸图 ...................................................................................................................66
10.1 产品外形及安装尺寸图 ...........................................................................66
11.附录 .......................................................................................................................67
11.1 常见故障分析与解决 ...............................................................................67
11.2 常见报警信息分析与解决 ......................................................................72
11.3 ESD 准则..................................................................................................73
11.4 缩略语列表 ..............................................................................................74
11.5 词汇表 .......................................................................................................81

产品介绍
EVOC-SY532 · 1 ·
1.产品介绍
1.1 概述
EVOC-SY532 是一款 15″LCD 屏的上翻盖便携式加固计算机。产品模块化设
计，整机由主机、LCD 显示器和键盘三个模块组成，分别进行减振、加固、IP 防
护和 EMC 设计。
整机采用 Intel QM87 平台，使用 Intel® Core™ i5-4410E CPU，可扩展 1
个 PCI-E 显卡。配置宽温阳光可视高亮 LCD 屏；87 键塑胶防水键盘，200W 工业
级电源。I/O 接口齐全，全部标准接口引出。产品环境性能满足 GJB322A 车载加
固要求和 EMC GJB151A 要求。产品适用于车载和野外工作环境；用作数据采集与
处理、测控与通信等。
1.2 产品规格
项目 定义
微处理器 板载 Intel® Core™ i5-4410E CPU
芯片组 Intel® QM87
主
要
功
能
指
标 内存
板载 4GB DDR3L 内存，并提供 1 条 204Pin DDR SO-DIMM
内存插槽，支持 Un-buffered，NON-ECC，支持双通道
功能。整机可支持最大扩展内存容量 12GB

产品介绍
· 2 · EVOC-SY532
显示功能
支持eDP、VGA、DVI 显示；支持热插拔功能；
VGA+eDP为同步输出；DVI+eDP为异步输出
支持最低分辨率 640×480，最高分辨率 1920×
1080
网络功能
提供 2 个 10/100/1000Mbps 网络接口， LAN1 可支持网
络唤醒功能
音频功能 采用 HD 标准，支持 MIC-IN/LINE-OUT
存储
提供 2 个 SATA 3.0 接口，2 个 SATA 2.0 接口，支持热
插拔功能
扩展总线
提供 2 个扩展槽三种配置：可扩展 2 个 PCI 卡
或 1 个 PCI 卡+PCI-E X8 卡或者 1个 PCI-EX4+PCI-E
X8 卡；PCI 支持高 113mm；长 182mm；兼容 PCI2.3
标准；最大功率 9W；PCI-E 卡支持高 113mm；长
182mm；兼容 PCIE2.0 标准；最大功率 9W
提供 1 个 Mini PCIe 插座，支持 WLAN，Debug Card
LCD 特性
显示屏：15″高亮 LCD 屏
接口：eDP
分辨率：1920×1080
亮度：500cd/m2（具体以实际为准）
对比度：650：1（具体以实际为准）
触摸板 集成有触摸板、左键、右键
键盘 防水、防尘、87 键键盘

产品介绍
EVOC-SY532 · 3 ·
外部 IO 接口
提供 2 个串口，均支持
RS-232/RS-422/RS-485 模式选择
提供 4 个 USB2.0 接口
提供1个VGA接口
提供 1 个 DVI-D 接口
提供 2 个 RJ45 10/100/100 网络接口
外形尺寸
（不含把手）
不含包角:380mm（宽）×280mm（高）×92mm（深）
含包角:390mm（宽）×290mm（高）×102mm（深）
重量 约 5.8 Kg（不包含包装、配件重量）
颜色 设备颜色: 黑色
温度
工作温度：-20℃～+60℃
存储温度：-40℃～+70℃
湿度 恒定湿热：温度 40℃，相对湿度 95 %（非凝结状态）
电磁兼容性
无线电骚扰限值符合 GB9254-2008 标准 A 级
抗扰度符合 GB/T 17618-1998 标准的限值
电磁发射和敏感度要求符合 GJB-151A 中 CE102、
RE102、CS101、CS114、RS103 项目
可靠性
平均无故障工作时间：MTBF≥ 10000h
平均维修时间：MTTR≤ 0.5h
防护等级 显示屏满足 IP54 等级
主
要
性
能
指
标
安全性 满足 GB4943-2011 的基本要求

产品介绍
· 4 · EVOC-SY532
机械环境适
应性
开机抗振动：频率 5-17Hz，振幅 1mm；频率 17-200
Hz，加速度 1g
随机振动：满足车载的振动需求，具体参照
GJB150.16A-2009 图 C1
开机冲击：20g 加速度，11ms 持续时间
噪音：≤50dB
电源特性
输入电压/频率：220VAC/50Hz
整机功耗： 42W（待机状态）；整机功耗： 52W（运
行 BurnIntest 100%）
1.3 使用说明
1.3.1 外部功能
设备正视图 位置 描述
1 显示屏
2 键盘
3 触摸板
4 把手
5 包角

产品介绍
EVOC-SY532 · 5 ·
设备后视图 位置 描述
1 麦克风
2 音频输出
3 串口 1
4 串口 2
5 USB1/2/3/4
6 VGA
7 网口 2
8 天线接口 2
9 电源输入
10 接地
11 天线接口 1
12 网口 1
13 DVI-D

产品介绍
· 6 · EVOC-SY532
1.3.2 内部布局

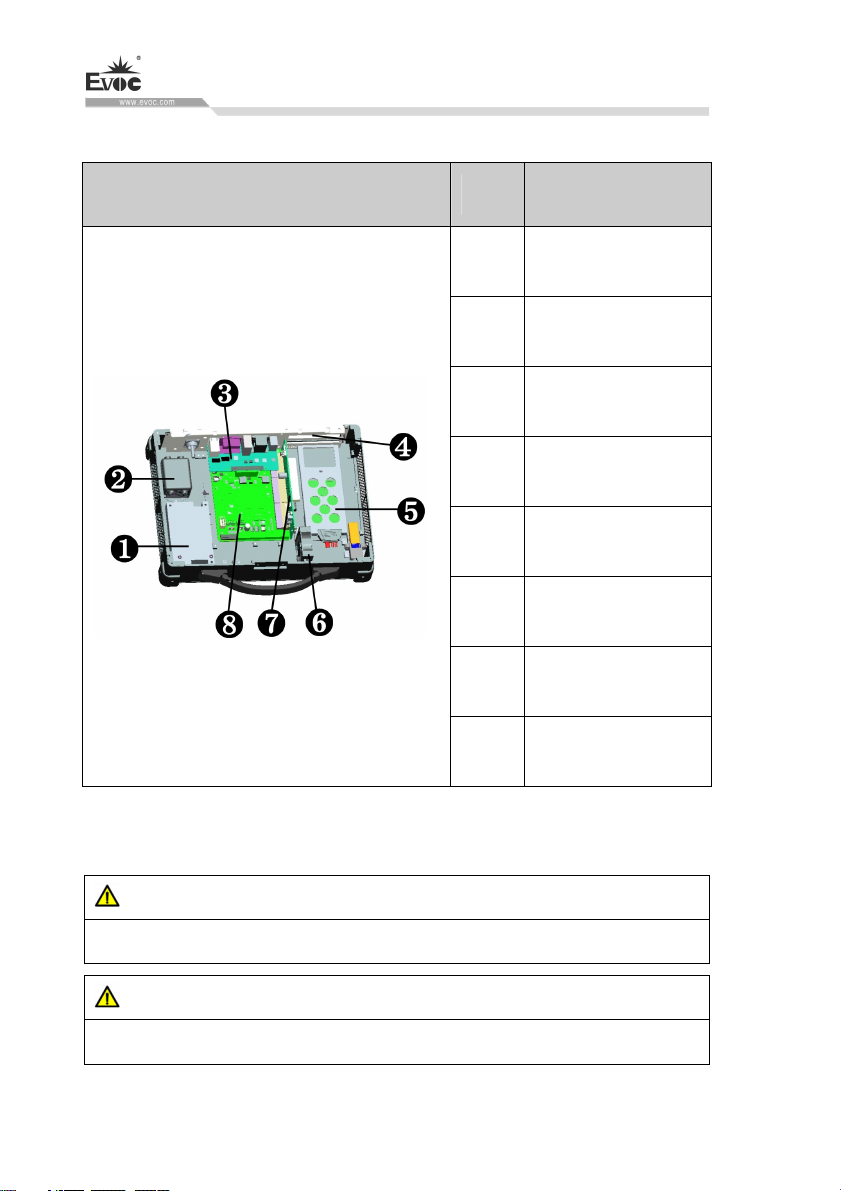

设备内部布局图 位置 描述
1 电源
2 滤波器
3 IO 板
4 PCI/PCIE 扩展槽
5 硬盘
6 风扇
7 底板
8 主板
1.3.3 操作控件
警告
开/关按钮信号不会切断设备电源！
小心
设备执行硬件复位时可能会丢失数据。

产品介绍
EVOC-SY532 · 7 ·
控件按钮 位置 描述
1
电源开关
用于开启或关闭设备的按钮
2 调亮按钮
3 调暗按钮
4
触摸鼠标、左右按键。
设计为仅用指尖操作。切勿
将任何物体置于工作面上或
用尖头物（例如指甲）或坚
硬物品（例如铅笔和圆珠笔）
用力下压以免留下痕迹。要
尽量避免诸如油等有害物质
与触摸板接触。否则光标可
能会不能正常工作
1.4 状态指示灯
显示 含义 LED 描述
不亮 机器未上电
绿常亮 设备运行中
POWER 设备状态显示
绿闪烁 待机
不亮 无访问数据
HDD 显示硬盘访问
绿色闪烁 有访问数据

应用规划
· 8 · EVOC-SY532
2.应用规划
2.1 运输
包装好的产品能以任何交通工具，运往任何地点，在长途运输时不得装在敞
开的船舱和车厢中，中途转运时不得存放在露天仓库中，在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，并且产品不允许经受
雨、雪或液体物质的淋湿与机械损坏。
2.2 贮存
产品贮存时应存放在原包装箱内，存放产品的仓库环境温度为 0℃～40℃，
相对湿度为 20%～85%。仓库内不允许有各种有害气体、易燃、易爆炸的产品及
有腐蚀性的化学物品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫
离地面至少 10cm，距离墙壁、热源、冷源、窗口或空气入口至少 50cm。
小心
损坏设备的风险！
在寒冷天气状况下运输设备时，应注意温度的极端变化。 这种情况下，请确
保设备上或设备内部没有形成水滴（凝露）。如果设备上形成了凝露，请在
接通设备前至少等待 12个小时。
2.3 开箱及检查交付的设备
2.3.1 开箱检查设备
设备开箱时请注意以下几点：
● 建议您不要丢弃原包装材料。 请保留原包装材料以备再次运输设备时使用。
● 请将附带文档存放在安全的地方。 初始调试设备时需用到该文档，并且它是
设备的一部分。
● 检查交付的设备，查看是否在运输途中造成了任何明显的损坏。
●验证所运货物是否包含完整的设备以及您单独订购的附件。 如有任何不符或
存在运输损坏，请联系客户服务人员。

应用规划
EVOC-SY532 · 9 ·
2.3.2 记录设备的标识数据
注意
在维修时或失窃后，可凭借这些唯一的编号来识别设备，请不要撕毁。
序列号：位于设备箱体（如下图所示）
注意防尘、防潮及防热。
组件或机柜侧面距设备上方和下方的距离至少分别为 50mm 和
所连接或安装的 I/O 不得在设备中生成大于 0.5V的反向电压。
2.4 外部环境条件
规划项目时，应考虑以下条件：
操作说明提供的规范中所指定的气候和机械环境条件。
请避免极端环境条件。设备应
请勿使设备受到阳光直射。
请确保其它
100mm。
请勿盖住设备的通风口。
应始终遵守该设备所允许的安装位置要求。

设备连接
· 10 · EVOC-SY532
3.设备连接
3.1 连接前的注意事项
警告
所连接或内置的外围设备不得接入极性相反的设备。
警告
本设备只能在接地电源网络上运行。禁止在未接地或阻抗接地的电源网络上
进行操作。
警告
使用的设备额定电压必须符合本产品电源特性。
注意
只能连接经认可适合工业应用的外围设备。设备运行时，可以连接热插拔 I/O
模块（USB）。无热插拔功能的 I/O 设备只能在设备断开电源后进行连接。
3.2 接地连接
低阻抗接地连接更有助于将外部电缆、信号电缆或连接 I/O 模块的电缆所
生成的干扰释放到接地系统。
接地端子
设备上的等电位连接端子 ①
（大表面、大面积接触）必须与
安装有设备的机柜或设备的中
央接地母线连接。 最小导线横
截面不能小于5mm2 ，接地电阻最
大不能大于0.1Ω。

设备连接
EVOC-SY532 · 11 ·
3.3 将设备连接到电源
将设备连接到电源的步骤
①插入带航空头的电源线
按下电源开关②启动设
备，设备前面板上的绿色
电源 LED（待机）亮起。
输入电压/频率：220VAC/50Hz
危险
雷暴雨期间断开电源和数据电缆。
注意
必须断开电源连接器才能将设备与电源完全隔离。

调试
· 12 · EVOC-SY532
4.调试
4.1 操作系统
支持操作系统：Win7、Win8、LINUX(2.6 内核)
4.2 产品接口定义
4.2.1 网络接口
提供 2 个 10/100/1000Mbps 网络接口。LAN1 网口支持网络唤醒。ACTLED 和
LILED 是以太网接口两边都为双色 LED，它们显示着 LAN 的活动指示状态和网络
速度指示状态。请参考以下每一个 LED 的状态描述：
LILED
（双色：橙绿双色）
网络速度
指示状态
ACTLED
（双色：橙绿双色）
网络活动
指示状态
绿色 1000Mbps
绿色闪烁 有数据传输 橙色 100Mbps
灭 无数据传输 灭 10Mbps
注：千兆网卡不管有/无 Link 信号，左边的 ACTLED 灯表示的是有无数据传输，
有数据传输时，左边的双色灯应为“绿色闪烁”状态；只连接网络未收发数据时，
双色灯应为“熄灭”状态；有广播包时，ACTLED 灯会“闪烁”属于正常。
