EVOC EPE-1815 User manual

特种计算机
Industrial Computer
产品说明书
User Manual
EPE-1815
EPE 规范（兼容 PICMG1.3 总线标准）
全长 CPU 卡
EPE Standard (compatible with
PICMG1.3 bus standard)
Full-size CPU Card
Version:C04

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他
公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、组装、装
配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环
境条件。必须注意相关文件中的提示。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不
负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2016，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期两年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC EPE-1815型号。
约定
在本文档中，术语“本板”或“产品”有时特指EVOC EPE-1815产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关于安
全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的出现
取决于潜在危险的程度。

目录
1.产品介绍 ...................................................................................................................1
1.1 简介 ..................................................................................................................1
1.2 机械尺寸、重量与环境...................................................................................1
1.3 典型功耗...........................................................................................................2
1.4 微处理器...........................................................................................................2
1.5 芯片组...............................................................................................................2
1.6 系统内存...........................................................................................................2
1.7 显示功能...........................................................................................................2
1.8 网络功能...........................................................................................................3
1.9 音频功能...........................................................................................................3
1.10 电源特性.........................................................................................................3
1.11 扩展总线.........................................................................................................3
1.12 Watchdog功能..................................................................................................3
1.13 操作系统.........................................................................................................3
1.14 I/O接口 ............................................................................................................3
2.安装说明 ...................................................................................................................5
2.1 产品外形尺寸图................................................................................................5
2.2 接口位置示意图...............................................................................................6
2.3 架构图...............................................................................................................7
2.4 跳线设置...........................................................................................................8
2.5 ATX电源开关及指示灯接口 ............................................................................9
2.6 扬声器输出接口.............................................................................................10
2.7 串口 .................................................................................................................10
2.8 显示接口..........................................................................................................11

2.9 USB接口..........................................................................................................12
2.10 音频接口.......................................................................................................13
2.11 SATA接口 ......................................................................................................13
2.12 GPIO接口 ......................................................................................................14
2.13 鼠标键盘接口...............................................................................................15
2.14 LPC总线接口 ................................................................................................15
2.15 网络接口.......................................................................................................16
2.16 LPT接口 ........................................................................................................16
2.17 电源接口........................................................................................................17
2.18 风扇接口.......................................................................................................17
2.19 SMBUS接口 ..................................................................................................18
2.20 系统内存安装...............................................................................................18
2.21 CPU安装........................................................................................................18
2.22 CPU散热风扇安装........................................................................................20
2.23 SATA硬盘热插拔 ..........................................................................................21
3. BIOS功能介绍 .......................................................................................................23
3.1 UEFI简介.........................................................................................................23
3.2 UEFI参数设置.................................................................................................23
3.3 UEFI基本功能设置.........................................................................................24
3.4 x86 平台下UEFI所要管理的系统资源 ..........................................................45
4.驱动程序安装说明 .................................................................................................50
5.附录.........................................................................................................................51
5.1 BPI介绍 ...........................................................................................................51
5.2 FMI简介 ..........................................................................................................53
5.3 常见故障分析与解决......................................................................................54

产品介绍
EPE-1815 - 1 -
1.产品介绍
1.1 简介
EPE-1815是基于Intel® H61/B65/Q67平台开发的符合PICMG 1.3总线标准的
全长CPU卡。该总线标准在主板与底板的接口连接上更可靠，稳定性优于之前
PICMG1.3的主板。
EPE-1815支持Intel®市面上主流第二代及第三代的I3/5/7等处理器；支持两
条1066M/1333M/1600M 的DDR3内存条，最大支持16G；板载2个千兆网络接口,其
中EPE-1815V2NA-B65L/H61L/Q67L的2个千兆网络支持WINDOWS SERVER 2008/2012
操作系统，EPE-1815VNA-H61(B65/Q67)、EPE-1815VNAU-H61(B65/Q67)只支持1
个网络接口；支持1个VGA+1个DVI；H61系列主板支持4个SATA2.0接口；B65系列
主板支持1个SATA3.0，5个SATA2.0；Q67系列主板支持2个SATA3.0，4个SATA2.0，
其中2个SATA2.0通过底板引出。Q67系列支持RAID 0、1、5、10和AMT7.0
(EPE-1815V2NA-Q67L不支持AMT功能)；H61/B65主板系列支持10个USB 2.0接口；
Q67系列主板支持14个USB2.0，其中4个USB2.0通过底板引出； 此外三个平台均
增加2个USB3.0可选，USB3.0端口无引导启动功能(EPE-1815VNAU-H61(B65/Q67)
支持USB3.0)、2个串口（其中1个支持RS-232/RS-422/RS-485）、1个并口、板载
预留LPC可扩展接口。
1.2 机械尺寸、重量与环境
外形尺寸：340.6mm（长）×145.7mm（宽）×77.4mm（高）
净重：0.52Kg
工作环境：
温度：0℃～60℃
湿度：40%～95%（非凝结状态）
贮存环境：
温度：-20℃～80℃
湿度：40%～95%（非凝结状态）

产品介绍
- 2 - EPE-1815
1.3 典型功耗
典型功耗是基于以下配置闲置状态的数值。
CPU：Intel® Core i3-2120 3.3GHz
内存：Transcend 8GB DDRIII 1333MHz 2Rx8 IWD27 D9PBC
操作系统：Windows 7 Ultimate SP1 32bit
硬盘：SoliDATA Crator-M600 600GB SSD
+5V@ 0.32A；+5%/-3%；
+3.3V@ 1.13A；+5%/-3%；
+12V@ 0.69A；+5%/-3%；
1.4 微处理器
支持Intel® Socket LGA1155 封装的2nd Generation Intel® Core™ Desktop
Processor and 3nd Generation Intel® Core™ Desktop Processor，Xeon E3-12XX
V2 系列CPU。如2nd： i7-2600，i5-2500，i3-2100；3nd：I7-3770，I5-3550S；
Xeon：E3-1290 V2、E3-1275 V2等型号的CPU。
1.5 芯片组
Intel® H61（兼容Intel® B65和Intel® Q67）
1.6 系统内存
提供 2 条 240Pin DDR3 内存插槽，支持 Un-buffered ECC，支持双通道功能。
单条内存插槽可支持最大内存容量 8GB，总支持最大内存容量 16GB。
1.7 显示功能
采用Intel® Sandy bridge、Ivy bridge CPU内置集成图形控制器显示芯片，
最高可支持Direct X10.1；
支持独立双显CRT+DVI 支持热插拔功能，同步输出；
VGA最大支持2048×1536@75HZ，32bit色深；DVI最大支持1920×1200@60HZ。

产品介绍
EPE-1815 - 3 -
1.8 网络功能
提供2个10/100/1000Mbps网络接口，其中EPE-1815V2NA-B65L/H61L/Q67L支
持WINDOWS SERVER 2008/2012，其他型号不支持此系统，EPE-1815VNA-H61
(B65/Q67)、EPE-1815VNAU-H61(B65/Q67)只支持1个网络接口。LAN1可支持网络
唤醒，Q67系列LAN1支持AMT7.0功能(EPE-1815V2NA-Q67L不支持AMT功能)。
1.9 音频功能
采用HDA标准，支持 MIC-IN/LINE-IN/LINE-OUT。
1.10 电源特性
采用底板ATX电源供电，支持S0、S1、S4、S5，Q67系列支持AMT7.0功能
(EPE-1815V2NA-Q67L不支持AMT功能)。
1.11 扩展总线
采用EPE总线标准，支持1个PCIE×16；Q67/B65系列主板支持 1个PCIE×4；
H61系列主板支持2个PCIE×1，4个USB2.0，2个SATA 2.0及4个PCI master总线扩
展。另外可通过LPC1 和PWR2 接口扩展4个RS-232 串口，对应的串口卡为
EF-LPH-001COM（此扩展为可选配件，不做标配）。
1.12 Watchdog功能
支持 255 级，可编程按分或秒；
支持看门狗超时中断或复位系统。
1.13 操作系统
支持操作系统：WINXP/XPE/WIN7/WIN8/Linux，支持 32 位和 64 位操作系统。
1.14 I/O接口
提供 1 个并口，支持 SSP/EEP/ECP 工作模式；支持 BIOS 修改工作模式；
提供 2 个串口，其中 COM1 支持 RS-232/RS-422/RS-485 模式选择；COM1 支
持 Modem 唤醒功能；

产品介绍
- 4 - EPE-1815
H61 系列提供 4 个 SATA2.0 接口；B65 系列提供 1 个 SATA3.0，5 个 SATA2.0；
Q67 系列提供 2 个 SATA3.0，4 个 SATA2.0；其中 2 个 SATA2.0 通过底板引
出，支持热插拔功能；
H61/B65 系列提供 10 个 USB 2.0 接口；Q67 系列提供 14 个 USB2.0，其中 4
个 USB2.0 通过底板引出；EPE-1815VNAU-H61(B65/Q67)系列支持 2 个
USB3.0；
提供 1 个 PS/2 键盘/鼠标接口；
提供 1 个键盘扩展接口；
提供 1 个 8 路数字 I/O 接口。
提示：如何识别报警声
1、长鸣声为系统内存出错。
2、短“嘀”一声为开机声。

安装说明
EPE-1815 - 5 -
2.安装说明
2.1 产品外形尺寸图
8.3
8.5 8.8
45.4
1925
24
5.4
106.7
122.7
129.7
4
98.4
113.1
122.7
129.7
8.6
128.6
170.6
185
318.1
328.1
332.4
338.6
单位：mm
警告！
请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热
器等安装），否则可能损坏板。此板推荐 H1～H6、H9～H10 使用 M3×5 盘头螺
钉 。

安装说明
- 6 - EPE-1815

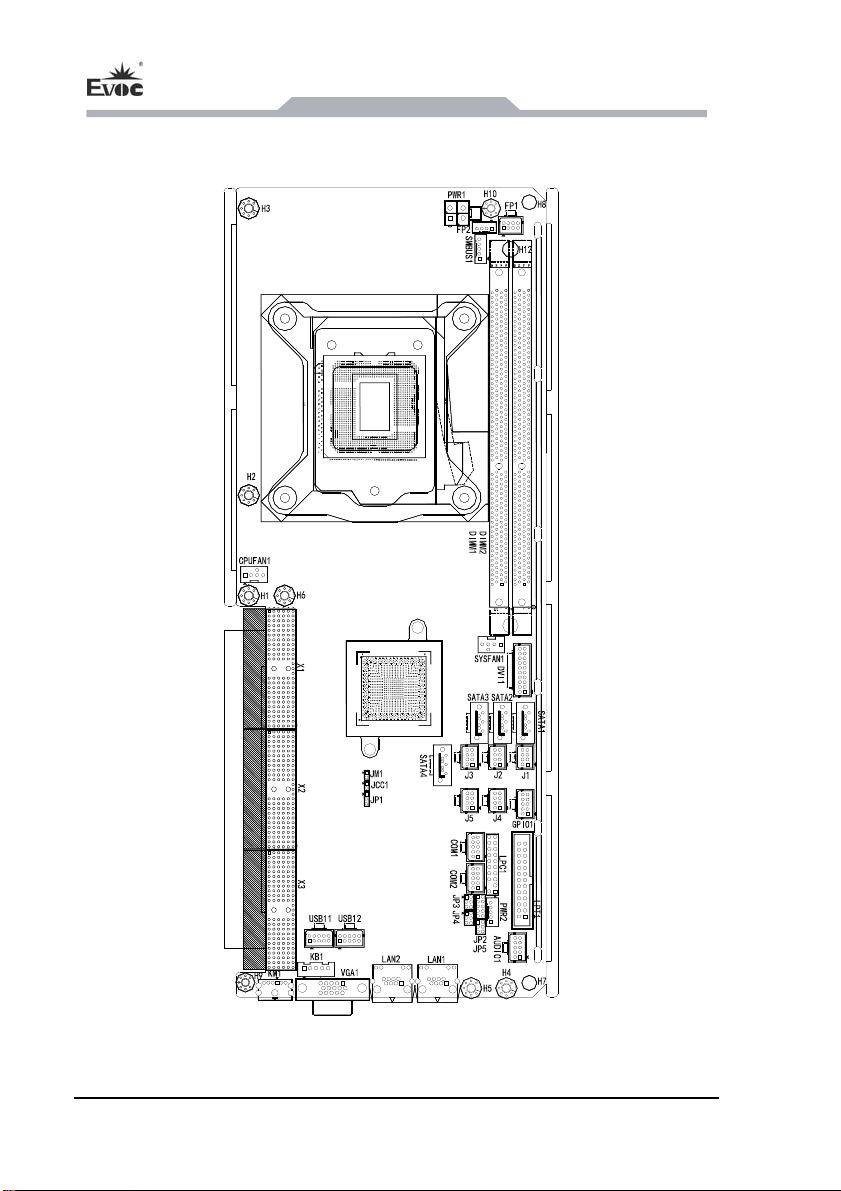

2.2 接口位置示意图

安装说明
EPE-1815 - 7 -
2.3 架构图
LPC
DIMM1
1066/1333/1600
DIMM2
1066/1333/1600
Channel B DDR3
Channel A DDR3
Super IO
DMIX4
FDI
LGA 1155
i7-2600/3.4G/95W
i5-2400/3.1G/95W
i3-2120/3.3G/65W
i7-3770/3.9G/77W
37.5 x 37.5mm
LPC Header
Hardware Monitor
8bit GPIO
Sata*4
USB*10
PCIE
PCIE
Intel LAN1
VGA
CRT
DDPB
DVI Header
COM1/COM2
1*PCIe X4
Q67/B65/H61
BGA942
TDP:6.1W
27 x 27mm
9.5 x 10.6 DieSize
Thickness 2.21mm
LPT
、 KM
PCI
Sata *2
USB *4
SPI Flash*2
HDA AUDIO
CougarPoint
PCIE x1
USB3.0*2
PCIE--USB
PCIE x1
PCIE--PCI
H61:USB*6
H61
Q67/B65
DB15 CONN
H61:SATA*2
Sandy Bridge
Ivy Bridge
PICMG1.3 Edge Connector
LAN1
Intel LAN2
RJ45
LAN2
RJ45
PCIe X16
提示：如何识别跳线、接口第一脚
1、观察插头、插座旁边的文字标记，通常用“1”或加粗的线条或三角符号表示。
2、看看背面的焊盘，通常方型焊盘为第一脚。

安装说明
- 8 - EPE-1815
2.4 跳线设置
1. JCC1：CMOS内容清除/保持设置（脚距：2.0mm）
CMOS由板上钮扣电池供电。清CMOS会导致永久性消除以前系统配置并将其设
为原始（工厂设置）系统设置。其步骤:(1)关闭计算机，断开电源；(2)瞬间短
接JCC1插针；(3)开计算机；(4)启动时按Del键进入BIOS设置，重新加载最优缺
省值；(5)保存并退出设置。设置方式如下：
设置 功能
1-2 开路 正常工作状态（Default）
JCC1 1-2 短路 清除 CMOS 内容，所有 BIOS 设置恢复成出厂值
2. JM1：ME寄存器内容清除和/保持设置（脚距：2.0mm）
设置 功能
1-2 开路 正常工作状态（Default）
JM1 1-2 短路 清除 ME RTC 寄存器内容，恢复成出厂值
注：此跳线只在Q67系列的主板中设置。
3. JP1：AT/ATX开机模式选择（脚距：2.0mm）
设置 功能
1-2 短路 AT 开机模式
JP1 2-3 短路 ATX 开机模式（Default）

安装说明
EPE-1815 - 9 -
4. JP2～JP4：COM1 RS-232/RS-422/RS-485模式选择（脚距：2.0mm）
COM1支持RS-232/RS-422/RS-485工作模式，可通过跳线JP2/JP3/JP4和BIOS
设置来实现工作模式的选择。
信号名称
串口 管脚 RS-232
（Default） RS-422 RS-485
JP2 1-2/9-10 3-4/9-10 5-6/7-8
JP3 1-3/2-4 3-5/4-6 3-5/4-6
JP2
JP3/JP4
COM1
JP4 1-3/2-4 3-5/4-6 3-5/4-6
5. JP5：COM1 RS-422/RS-485模式长距离传输设置（脚距：2.0mm）
设置 功能
[3-5][4-6]短路 非长距离传输（默认）
[1-3][2-4]短路 RS-485 模式
JP5
（脚距：2.0mm） [2-4]短路 RS-422 模式
注：对于 COM1 长距离传输时，使用此设置，如不是长距离传输 JP5 可不进行此
设置。
2.5 ATX电源开关及指示灯接口
管脚 信号名称 管脚 信号名称
1 PWRBTN# 2 GND
3 GND 4 RESET#
5 HDD_LED- 6 HDD_LED+
FP1（脚距：2.0mm）
7 GND 8 PWR_LED+

安装说明
- 10 - EPE-1815
2.6 扬声器输出接口
管脚 信号名称
1 BUZ-
2 NC
3 GND
FP2（脚距：2.0mm）
4 BUZ+
2.7 串口
1、 本主板提供2个2×5Pin的插针串口（脚距：2.0mm），COM1支持
RS-232/RS-422/RS-485模式，COM2支持RS-232，管脚定义如下：
信号名称
管脚
RS-232 RS-422 RS-485
1 DCD# TXD- DATA-
2 RXD TXD+ DATA+
3 TXD RXD+ NC
4 DTR# RXD- NC
5 GND GND GND
6 DSR# NC NC
7 RTS# NC NC
8 CTS# NC NC
9 RI# NC NC
COM1
10 NC NC NC
注：1、在 RS-485 模式下，数据收发方向为自动控制。
2、RS-232 模式请在 BIOS Setup 相应菜单中选择“RS-232”选项，RS-485
和 RS-422 模式时请选择“RS-485”选项。具体细节请参阅“BIOS 功能介绍”
部分内容。

安装说明
EPE-1815 - 11 -
管脚 信号名称 管脚 信号名称
1 DCD# 2 RXD
3 TXD 4 DTR#
5 GND 6 DSR#
7 RTS# 8 CTS#
COM2
9 RI# 10 NC
2.8 显示接口
1、 VGA接口
本主板提供1个标准DB15 VGA接口，管脚定义如下：
管脚 信号名称 管脚 信号名称
1 Red 2 Green
3 Blue 4 NC
5 GND 6 GND
7 GND 8 GND
9 NC 10 GND
11 NC 12 DDCDATA
13 HSYNC 14 VSYNC
VGA1
15 DDCCLK

安装说明
- 12 - EPE-1815
2、 DVI接口
本主板提供1个2×10Pin的 wafer接口的DVI(脚距：
2.0mm)，管脚定义如下：
管脚 信号名称 管脚 信号名称
1 DATA2- 2 DATA2+
3 GND 4 GND
5 DATA1- 6 DATA1+
7 GND 8 GND
9 DATA0- 10 DATA0+
11 GND 12 GND
13 CLK+ 14 CLK-
15 +5V 16 HPDET
17 DDCDATA 18 DDCCLK
DVI1
19 GND 20 GND
2.9 USB接口
H61/B65系列主板提供3组2×5Pin的插针USB接口（J1～J3，脚距：2.0mm），
Q67系列主板提供5组2×5Pin的插针USB接口（J1～J5，脚距：2.0mm），还有2
组2×5Pin插针USB接口通过底板引出，EPE-1815VNAU-H61(B65/Q67)系列主板还
提供2组2×5Pin的USB3.0插针（脚距：2.0mm，USB11、USB12），管脚定义如下：
管脚 信号名称 管脚 信号名称
1 +5V_USB 2 +5V_USB
3 USB1_DATA- 4 USB2_DATA-
5 USB1_DATA+ 6 USB2_DATA+
J1～J5
7 GND 8 GND

安装说明
EPE-1815 - 13 -
管脚 信号名称 管脚 信号名称
1 +5V_USB 2 USB_SSRX+
3 GND 4 USB_SSRX-
5 USB_DATA- 6 GND
7 USB_DATA+ 8 USB_SSTX+
USB11、USB12
9 GND 10 USB_SSTX-
2.10 音频接口
板载1个2×5Pin的 Wafer 音频接口(脚距：2.0mm)，提供音频LINE_IN、
MIC_IN和LINE_OUT功能，管脚定义如下：
管脚 信号名称 管脚 信号名称
1 LOUT_R 2 LOUT_L
3 GND_AUDIO 4 GND_AUDIO
5 LIN_R 6 LIN_L
7 GND_AUDIO 8 GND_AUDIO
AUDIO1
9 MIC_L 10 MIC_R
2.11 SATA接口
H61系列主板上支持2个SATA2.0接口，（SATA1，SATA2），B65系列主板上
支持1个SATA3.0(SATA1)，3个SATA2.0(SATA2，SATA3，SATA4)，Q67系列主板上
支持2个SATA3.0（SATA1，SATA2），2个SATA2.0（SATA3，SATA4），还有2个SATA2.0
通过底板引出，管脚定义如下：

安装说明
- 14 - EPE-1815
管脚 信号名称
1 GND
2 SATA_TX+
3 SATA_TX-
4 GND
5 SATA_RX-
6 SATA_RX+
SATA1～SATA4
7 GND
2.12 GPIO接口
本主板提供1个4输入4输出的2×5Pin的GPIO接口(脚距：2.0mm），管脚定
义如下：
管脚 信号名称 管脚 信号名称
1 GPIO1 2 GPIO5
3 GPIO2 4 GPIO6
5 GPIO3 6 GPIO7
7 GPIO4 8 GPIO8
GPIO1
9 GND 10 NC
注：出厂Default值为连接器的第1、3、5、7脚为TTL输入，第2、4、6、8脚为
CMOS输出，出厂默认状态为高电平，输入输出信号的电压范围为0～5V。
