EVOC MEC-5007 Series User manual

特种计算机
Industrial Computer
产品说明书
User Manual
MEC-5007 SERIES
微型低功耗无风扇嵌入式整机
Low Power Fanless Micro Embedded PC
Version: C00

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他
公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、组装、装
配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环
境条件。必须注意相关文件中的提示。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不
负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC 是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2012，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期一年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC MEC-5007 SERIES型号。
约定
在本文档中，术语“整机”或“产品”有时特指EVOC MEC-5007 SERIES产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关于安
全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的出现
取决于潜在危险的程度。

目录
1.产品介绍 ...................................................................................................................1
1.1 产品概述 ........................................................................................................1
1.2 产品规格 ......................................................................................... 1
2.应用规划 ...................................................................................................................4
2.1 运输 ................................................................................................ 4
2.2 贮存 ................................................................................................ 4
2.3 开箱及检查交付的设备..................................................................... 4
2.4 安装方式 ......................................................................................... 5
2.5 密闭整机使用环境说明..................................................................... 5
3.设备连接 ...................................................................................................................8
3.1 连接前的注意事项............................................................................ 8
3.2 产品接地 ......................................................................................... 8
3.3 将设备连接到电源............................................................................ 9
4.使用说明 .................................................................................................................10
4.1 产品外观图.................................................................................... 10
4.2 产品外形及安装尺寸图................................................................... 11
4.3 外部结构图.................................................................................... 13
4.4 操作控件 ....................................................................................... 15
4.5 状态指示灯.................................................................................... 16
5.拆装与维护 .............................................................................................................17
5.1 整体装配图.................................................................................... 17
5.2 开盖安装 ....................................................................................... 19
5.3 主板拆装 ....................................................................................... 21
5.3.1 主板安装.............................................................................. 21

5.3.2 主板拆卸 ...........................................................................................22
5.4 驱动器拆装 ....................................................................................23
5.5 电源拆装........................................................................................24
5.5.1 电源安装 ...........................................................................................24
5.5.2 电源拆卸 ...........................................................................................25
5.6 壁挂条安装 ....................................................................................26
5.7 CF卡安装 .......................................................................................27
5.8 扩展卡安装....................................................................................28
6.驱动程序安装说明 .................................................................................................30
7. 附录 .......................................................................................................................31
7.1 常见故障分析与解决..................................................................................31

产品介绍
MEC-5007 SERIES - 1 -
1.产品介绍
1.1 产品概述
MEC-5007 SERIES 是一款无风扇低功耗高性能嵌入式整机。机壳采用铝合金
铸造成形，外形尺寸小巧；结构紧凑、坚固、无风扇设计，外壳兼作散热用。具
有优良的密封防尘、散热与抗振性能。可以满足污染大，灰尘多，电磁干扰严重
等恶劣环境的使用。
MEC-5007 SERIES 系统搭载的是最新 Intel® QM57 高性能处理器解决方案，
支持 Intel® AMT6.0 主动管理技术，该技术的主要特征在于支持维护人员对远端
控制平台进行维护操作和控制。整机体积小，功能齐全，环境适应性强，产品主
要定位为高端客户群；可广泛应用于多媒体广告机，机场航显，智能交通视频监
控等各种流媒体视频领域。
1.2 产品规格
项目 定义
微处理器
支持 Intel® rPGA988 封装的 Mobile 处理器：Intel® CoreTM
i7 600 系列、Intel® CoreTM i5 500 和 400 系列、Intel®
CoreTM i3 300 系列和 Intel® Celeron® Processor P4500
（此款 CPU 不支持 AMT6.0）；整机标配 Intel® CoreTM i7
620M 、i5 520M 或者 C-P4500。
芯片组 Mobile Intel® QM57 Express Chipset
主
要
功
能
指
标
内存
提 供 2 条 204Pin DDR3 的 SODIMM 内存插槽，支持
Un-buffered Non-ECC 内存。单槽支持最大内存容量 4GB，
总共支持最大内存容量 8GB，支持的内存频率为
800/1066MHz。整机标配单条 2G 内存。

产品介绍
- 2 - MEC-5007 SERIES
显示功能
采用 Intel® Arrandale CPU 内置集成图形控制器显
示芯片；
支持独立双显 CRT+HDMI；支持热插拔功能；都为同
步输出；
VGA 支持的最大分辨率及刷新率为 2048 ×
1536@75Hz，HDMI 支持的最大分辨率及刷新率为 1920
×1200@60Hz；
网络功能
提供 2 个 10/100/1000Mbps 网络接口，其中 LAN1 可支持网
络唤醒、网络 PXE 启动和 AMT6.0 功能
音频功能 支持 HDA，采用 ALC888 音效芯片，支持
MIC-in/Line-in/Line-out 功能
扩展总线 可扩展 1 个 PCI-E 卡；支持高 111.2 mm；长 167.7mm；
兼容 PCIE2.0 标准；
外部 IO 接口
提供 4 个串口，其中 COM1 支持 RS-232/RS-422/RS-485
模式选择；COM1 支持 Modem 唤醒功能；
提供 4 个 USB2.0 接口（前置 2 个，后置 2 个）；
提供1个VGA口；
提供 1 个 HDMI 口；
提供 2 个 10/100/1000Mbps 网络接口；
提供 1 组音频接口（MIC-in/Line-in/Line-out）；
提供 1 个电源输入接口；
主
要
性
能
外形尺寸
（不含挂耳）
MEC-5007-03**：241.9mm（宽）×107.3 mm（高）×289.6mm
（深）
MEC-5007/MEC-5007-02**: 242mm（宽）×112.5mm（高）
×290mm（深）

产品介绍
MEC-5007 SERIES - 3 -
净重 6.4Kg
温度 工作温度:0℃～45℃
存储温度:-30℃～65℃
湿度 5%～90%（非凝结状态）
电磁兼容性
无线电骚扰限值符合 GB9254-2008 标准 A 级；
抗扰度符合 GB/T 17618-1998 标准的限值。
可靠性
平均无故障工作时间：MTBF≥50000h；
平均维修时间：MTTR≤0.5h。
安全性 满足 GB4943 的基本要求。
机械环境适
应性
抗振动：5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度；
抗冲击：10g 加速度，11ms 周期；
电源特性
输入电压/频率：220VAC/50Hz（配电源适配器时）；
输入电压/电流：9～36VDC/3～11A；（整机直接输入
时）
整机功耗：20W（待机状态）；整机功耗：60.1W（运
行 MaxPower 100%）；

应用规划
- 4 - MEC-5007 SERIES
2.应用规划
2.1 运输
包装好的产品能以任何交通工具，运往任何地点，在长途运输时不得装在敞
开的船舱和车厢中，中途转运时不得存放在露天仓库中，在运输过程中不允许和
易燃、易爆、易腐蚀的物品同车（或其他运输工具）装运，并且产品不允许经受
雨、雪或液体物质的淋湿与机械损坏。
2.2 贮存
产品贮存时应存放在原包装箱内，存放产品的仓库环境温度为 0℃～40℃，
相对湿度为 20%～85%。仓库内不允许有各种有害气体、易燃、易爆炸的产品及
有腐蚀性的化学物品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫
离地面至少 10cm，距离墙壁、热源、冷源、窗口或空气入口至少 50cm。
小心
损坏设备的风险！
在寒冷天气状况下运输 PC 时，应注意温度的极端变化。 这种情况下，请确保
设备上或设备内部没有形成水滴（凝露）。如果设备上形成了凝露，请在接通设
备前至少等待 12个小时。
2.3 开箱及检查交付的设备
设备开箱
设备开箱时请注意以下几点：
● 建议您不要丢弃原包装材料。 请保留原包装材料以备再次运输设备时使用。
● 请将文档存放在安全的地方。 初始调试设备时需用到该文档，并且它是设备
的一部分。
● 检查交付的设备，查看是否在运输途中造成了任何明显的损坏。
● 验证所运货物是否包含完整的设备以及您单独订购的附件。 如有任何不符或
存在运输损坏，请联系客户服务人员。

应用规划
MEC-5007 SERIES - 5 -
2.4 安装方式
□19″上架式 ■桌面式（台面式） □嵌入面板式
■壁挂式 □VESA 标准支撑臂 □手提便携式
□其他方式___________
2.5 密闭整机使用环境说明
密闭整机的散热方式：通过热传递和热辐射的方式将内部发热器件的热量传
导至机箱外壳，机箱外壳再通过热辐射和空气对流的方式将热量传递给外部空
间，机箱内部，机箱外壳，整机所处的工作空间三者保持着持续地，充分地热交
换状态。整机所处的工作区域空间有如下要求：
密闭整机三维最大尺度为 L，重力方向为 Y，整机上方空间为+Y,下方空间为
-Y，如下面图 1 和图 2 所示。
1、上方区域 +Y > 2L，整机正上方要有大于 2 倍最大尺寸的区域空间；
2、下方区域 -Y > L，整机正下方要有大于 1 倍最大尺寸的区域空间；
3、其它四个方向（前、后、左、右）的区域空间要大于 0.5L；
4、在上述热交换区域空间内不能再有其它发热体或空间隔断物，机箱外壳表上
也不能再放置其它物品；
5、热交换区域空间与其外部的自然环境要有热交换渠道，比如动力排风设备、
保证空气自由流通的进出风口等等；
6、在距离底部 20～50mm 的下方区域空间的温度不能超过整机的额定工作环境温
度；
7、热交换区域空间内任意一点的空气流动速度不低于 0.2m/s。

应用规划
- 6 - MEC-5007 SERIES
图 1 整机三维最大尺度
图 2 热交换区域空间
安装时外壳散热翅片顺着机柜内的通风方向会有更好的散热效果，推荐下面两种
通风方式，如图 3 和图 4 所示。
图 3 左右横向通风

应用规划
MEC-5007 SERIES - 7 -
图 4 向上通风

设备连接
- 8 - MEC-5007 SERIES
3.设备连接

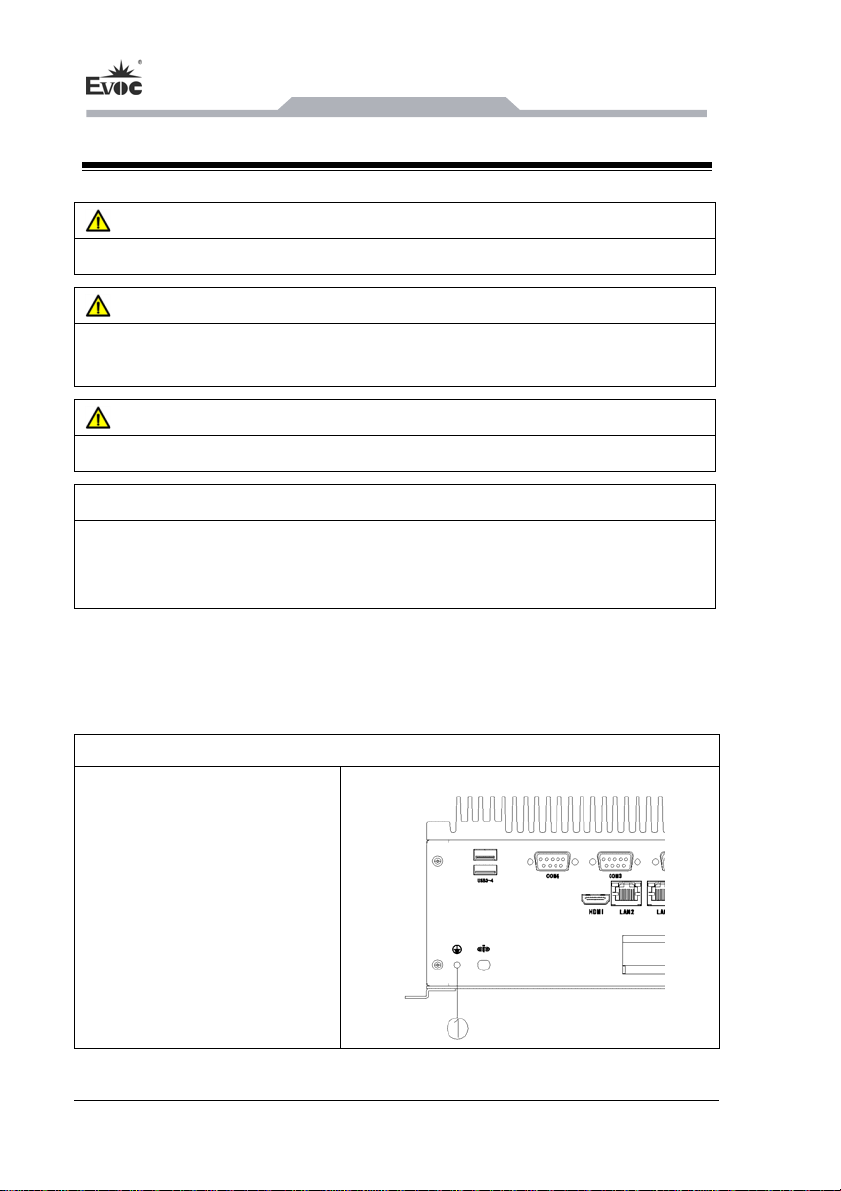

3.1 连接前的注意事项
警告
所连接或内置的外围设备不得接入极性相反的设备。
警告
本设备只能在接地电源网络上运行。禁止在未接地或阻抗接地的电源网络上进
行操作。
警告
使用的设备额定电压必须符合本产品电源特性。
注意
只能连接经认可适合工业应用的外围设备。PC 运行时，可以连接热插拔 I/O 模
块（USB）。无热插拔功能的 I/O 设备只能在设备断开电源后进行连接。
3.2 产品接地
低阻抗接地连接更有助于将外部电缆、信号电缆或连接 I/O 模块的电缆所
生成的干扰释放到接地系统。
接地端子
设备上的等电位连接端子 ①
（大表面、大面积接触）必须与
安装有 PC 的机柜或设备的中
央接地母线连接。 最小导线横
截面不能小于5mm2。
适用产品：MEC-5007-03**

设备连接
MEC-5007 SERIES - 9 -
设备上的等电位连接端子 ①
（大表面、
大面积接触）必须与
安装有 PC 的机柜或设备的中
央接地母线连接。 最小导线横
截面不能小于5mm2。
适用产品：
MEC-5007/MEC-5007-02**
3.3 将设备连接到电源
将设备连接到电源的步骤
插入电源线端子时确保“正”
“负”极是否与丝印一，以避免
接反造成损坏。
适用产品：MEC-5007-03**
插入电源线端子时确保“正”
“负”极是否与丝印一，以避免
接反造成损坏。
适用产品：
MEC-5007/MEC-5007-02**

使用说明
- 10 - MEC-5007 SERIES
4.使用说明
4.1 产品外观图
MEC-5007-03**
MEC-5007/MEC-5007-02**

使用说明
MEC-5007 SERIES - 11 -
4.2 产品外形及安装尺寸图
MEC-5007-03**
单位：mm

使用说明
- 12 - MEC-5007 SERIES
MEC-5007/MEC-5007-02**
单位：mm

使用说明
MEC-5007 SERIES - 13 -
4.3 外部结构图
MEC-5007-03** 前面板
项目 描述 项目 描述
1 电源和硬盘指示 2 电源开关
3 USB1～2 接口 4 电源输入接口
MEC-5007-03** 后面板
项目 描述 项目 描述
1 接地螺钉 2 外置天线接口(预留)
3 HDMI 接口 4 LAN2 接口
5 LAN1 接口 6 VGA 接口
7 PCI-E 扩展卡接口（预留） 8 COM1 接口
9 USB3～4 接口 10 COM4 接口
11 COM3 接口 12 COM2 接口
13 LINE IN 接口 14 MIC 接口
15 LINE OUT 接口

使用说明
- 14 - MEC-5007 SERIES
5
1243
MEC-5007/MEC-5007-02** 前面板
项目 描述 项目 描述
1 电源输入接口 2 USB 1/2 接口
3 电源指示灯 4 开关
5 硬盘指示灯
12348
567
911
10
14 13 12
MEC-5007/MEC-5007-02** 后面板
项目 描述 项目 描述
1 HDMI 接口 2 LAN2 接口
3 LAN1 接口 4 VGA 接口
5 音频输入接口 6 麦克风接口
7 音频输出接口 8 COM1 接口
9 COM2 接口 10 USB 3/4 接口
11 COM3 接口 12 COM4 接口
13 PCI-E 扩展卡接口（预留） 14 接地螺钉
