Extremis MARINA TABLE Quick setup guide

PRODUCT
MARINA COMBO – FLOOR FASTENING – MAINTENANCE
MARINA COMBO
© design by metrica
READ INSIDE
ASSEMBLY INSTRUCTIONS,
HOW TO USE, USEFUL TIPS
FOR KEEPING YOUR TOOL FOR
TOGETHERNESS IN SHAPE
LANGUAGES
EN – NL – DE – FR – IT – ES
MORE
WWW.EXTREMIS.COM

LANGUAGES
ENGLISH P. 3
contents p. 3
assembly marina combi p. 5
assembly oor fastening p. 8
maintenance p. 10
NEDERLANDS P. 13
inhoud p. 13
montage marina combi p. 14
montage grondverankering p. 18
onderhoud p. 20
DEUTSCH P. 23
inhalt p. 23
montage marina combi p. 24
montage bodenverankerung p. 26
pege p. 30
FRANÇAIS P. 33
contenu p. 33
montage marina combi p. 34
montage ancrage au sol p. 38
entretien p. 40
ITALIANO P. 43
contenuto p. 43
montaggio marina combi p. 44
montaggio ancoraggio al suolo p. 48
manutenzione p. 50
ESPAÑOL P. 53
contenido p. 53
montaje marina combi p. 54
montaje anclaje al suelo p. 58
mantenimiento p. 60
2 contents

1
2
33

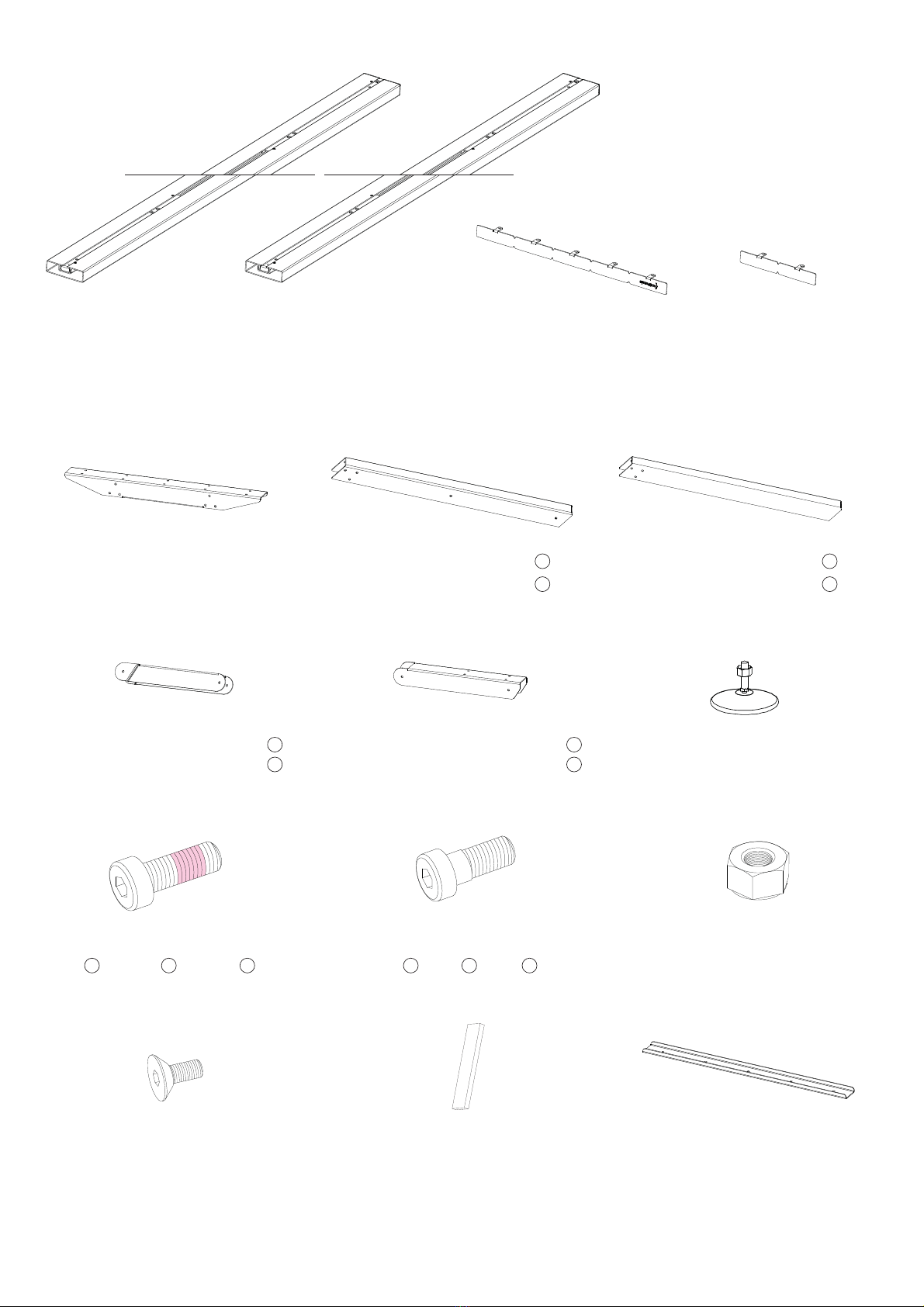

2 x N x bench support
1 x N x bench support
2 x N x bench connection
1 x N x bench connection
2 x N x adjustable foot with M10
nut
M6 x 20 hexagon socket bolt
(10/12 + 18/20 + 14/16 + 5/6
x O)
M6 x 16 hexagon socket bolt
(12 + 24 + 18 )
24 x N x M6 lock nut
1 1
2 2
3 3
2 2
3 3
M5 x 12 countersunk bolt
(5/6 x tabletop end piece +
2 x bench end piece)
10 x spacer N - 1 x reinforcement prole
(if distance between legs without
bench is greater than about
2300 mm)
N x tabletop connection 2 x N x table leg
1 x N x table leg
2 x N x table leg
1 x N x table leg
5/6 x proles
(for tabletop)
2 x X x proles
(for benches)
2 x tabletop end piece 2 x N x bench end piece
N = number of legs
O = number of reinforcement
proles
X = number of benches
CONTENTS
english 3

123
table
leg
picnic leg combi leg
2 x N x M8 nut 2 x N x M8 plain
washer
2 x N x M8x100
dowel screw
2 x N x foot 2 x N x 12x60 plug
FLOOR FASTENING
OPTIONAL
4 contents + assembly marina combo

1
2

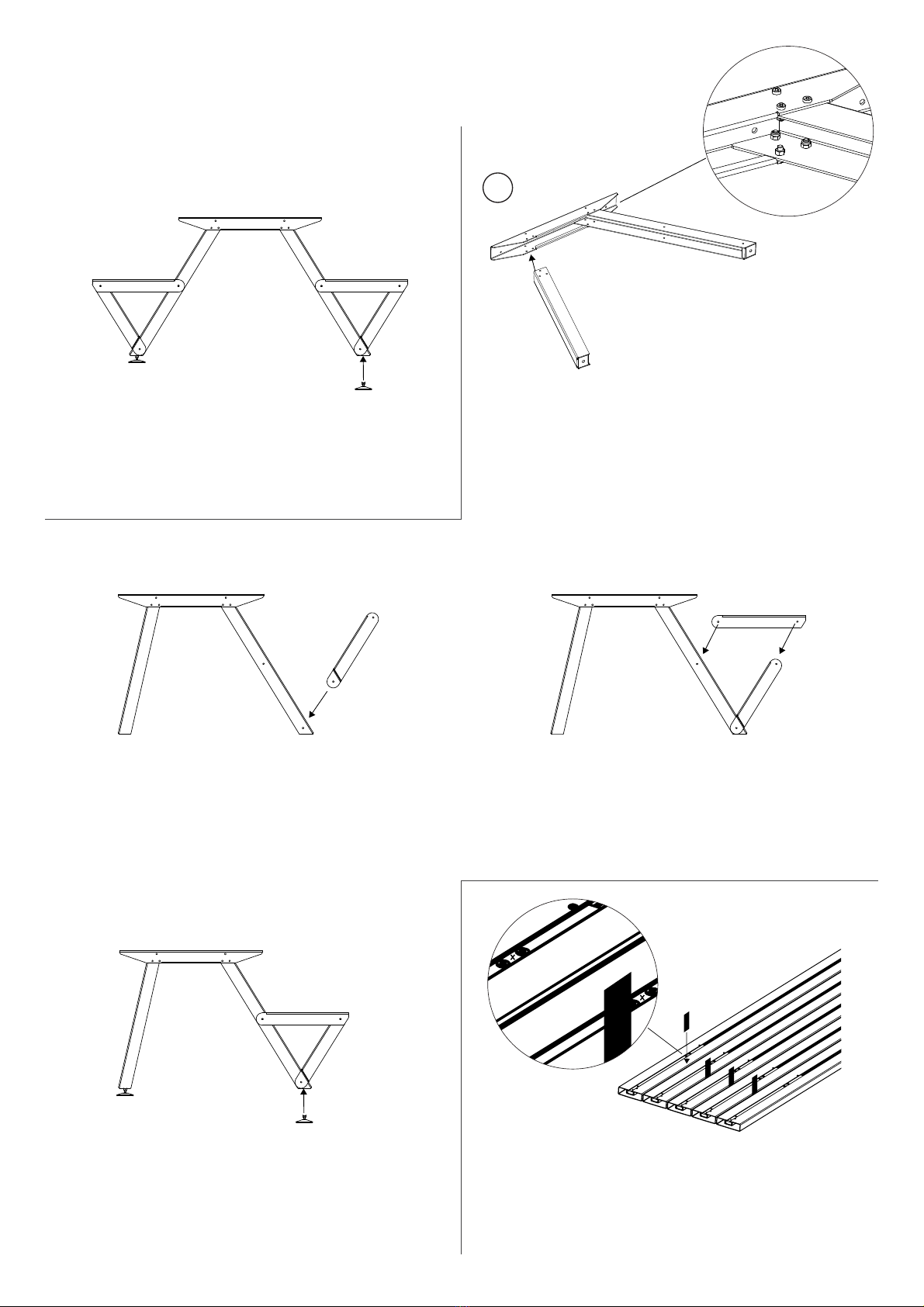

2. Slide the bench supports onto the table legs. 3. Slide the bench connections onto the table leg and the
bench support. First push 12 M6 x 16 hexagon sockets
bolt shas through the pre-drilled holes. Make sure
that the bolts are on the outside. Only then thread the
12 lock nuts onto the shas of the bolts and tighten
them rmly!
2. Now screw the adjustable feet into the legs. Repeat step
1 through 2 for each table leg assembly and put them
aside.
1. Insert the table legs into the tabletop connection,
aligning the 3 holes, and use 12 M6 x 16 hexagon
socket bolts and 12 lock nuts to fasten them. First push
all the bolt shas through the holes and make sure that
the bolts are on the outside. en thread the nuts onto
the shas of the bolts and tighten them rmly.
1. Insert the table legs into the tabletop connection, aligning the 3 holes, and
use 12 M6 x 16 hexagon socket bolts and 12 lock nuts to fasten them. First
push all the bolt shas through the holes and make sure that the bolts are
on the outside. en thread the nuts onto the shas of the bolts and tighten
them rmly.
look at p. 4 which type of
legs you have
ASSEMBLY MARINA COMBO
WHAT YOU NEED
no. 3 - 4 hex key
no. 10 - 17 spanner
min. 2 people
+/- 60 - 120 min.
(depending on the length
of the table)
english 5

3
4. Now screw the adjustable feet into the legs. Repeat step
1 through 4 for each table leg assembly and put them
aside.
1. Put the 5/6 tabletop proles on the oor, with the slots
facing upwards, and make sure that the crosses are
facing the same way. Insert a spacer between each
prole at +/- 40 cm from the end.
2. Slide the bench supports onto the table legs. 3. Slide the bench connections onto the table leg and the
bench support. First push 12 M6 x 16 hexagon sockets
bolt shas through the pre-drilled holes. Make sure
that the bolts are on the outside. Only then thread the
nuts onto the shas of the bolts and tighten them
rmly!
4. Now screw the adjustable feet into the legs. Repeat step
1 through 4 for each table leg assembly and put them
aside.
1. Insert the table legs into the tabletop connection,
aligning the 3 holes, and use 12 M6 x 16 hexagon
socket bolts and 12 lock nuts to fasten them. First push
all the bolt shas through the holes and make sure that
the bolts are on the outside. en thread the nuts onto
the shas of the bolts and tighten them rmly.
ASSEMBLY MARINA COMBO
6 assembly marina combo

1
1
2
2
6. Position the benches on the bench connections and
fasten them using 4 M6 x 20 hexagon socket bolts per
leg per side. First screw bolts , but do not tighten
them. ereaer bolts .Now tighten all bolts with a
hexagon socket wrench no. 4.
7. Level the table by screwing the adjustable feet in or out
and fasten the feet by turning the nut until it sits
against the leg.
4. Put the 2 bench proles on the oor, with the slots
facing upwards, and make sure that the crosses are
facing the same way. Insert a spacer between the
proles at +/- 40 cm from the end.
5. Insert the bench end piece with the lips into the slots
from le to right. Fasten them using the M5 x 12
countersunk bolts per side. Repeat this operation on
the other side, this time from right to le. Remove the
spacers.
2. Insert the tabletop end piece with the lips into the slots
from le to right. Fasten them using 5/6 M5 x 12
countersunk bolts. Repeat this operation on the other
side, this time from right to le.
3. Now fasten the table leg assembly with the tabletop
connection to the proles, each time at the intended
place, using 10/12 M6 x 20 hexagon socket bolts +
reinforcement proles. Remove the spacers and turn
over the table.
english 7
1
2

B L
L
BB1
B2
B2
L
B (5 proles) = 1100,50 mm
B (6 proles) = 1245,50 mm
B1 (5 proles) = 620 mm
B1 (6 proles) = 765 mm
L = distance between the legs
Attention! If the oor fastening set
was ordered later, it is likely that the
nuts are still in the legs.
Drill the nuts out of the legs with
a ø12 drill. Now continue with the
next steps.
2. Use an electric drill to drill 12 mm
diameter holes on the spots you
marked and insert a 12 x 60 plug
in each hole.
B2 (5 proles) = 240,25 mm
B2 (6 proles) = 240,25 mm
1. Mark the spot on the ground where you want to put the table. ere are two anchor points per leg frame (see
diagram above).
L = distance between the legs
B = width of the leg frame
ASSEMBLY FLOOR FASTENING
8 assembly floor fastening

3. Screw the dowel screws into the plugs so that it
protrudes 55 mm.
4. Align the feet with the dowel screws and put the table
on top of them. Now fasten the table to the ground
using the supplied plain washers M8 & nuts M8.
english 9

10 maintenance
MAINTENANCE
TABLETOP & BENCHES
Use common kitchen cleaning
products. Avoid using aggressive
products. ese surfaces are best
cleaned with a neutral cleaning
product diluted in water.
In case of stubborn stains, we
recommend using a magic sponge.
Stubborn stains can also be removed
using acetone.
To provide extra protection, place a
dirt-repellend lm on the proles by
applying silicone spray and carefully
spreading it with a rubbing motion.
POWDER COATED LEGS
Clean with warm water and non-
abrasive cleaning product. en
dray with a so cloth.
DO NOT USE abrasive scouring
powders or scourers as they will
scratch the surface.
MAGIC SPONGE
Only use the Miraclean sponge when
normal cleaning with lukewarm
water, so soap and a normal sponge
isn’t sucient!
If stubborn stains remain visible
aer treatment according to the
instructions (see product manual),
you can use the MiraClean sponge
provided. Dip the sponge in water
and rub it over the stain. Do not
rub too hard with this sponge as
this might cause dull patches on a
surface.
ere is no need to use cleaning
products. Water alone is sucient.
is sponge is made of melamine
resin and wears away with use. e
sponge is very easy to use and gives
results up to 26 times more quickly
than a traditional microbre cloth.
e magic sponge gets rid of most
stubborn stains without extra eort.
Never use this sponge on high-
gloss surfaces as it may cause dull
patches.
e magic sponge is the solution for
getting rid of stubborn stains such
as felt-tip pens, grease, scu marks,
limescale marks or coee and tea
stains. e magic sponge can be used
on tarpaulin fabric, plastic proles,
glass, steel, chrome, aluminium,
porcelain, articial leather and
many types of oor.
For more information, contact
Extremis: [e-mail]
IMPORTANT
Stains should be removed
immediately with a clean, so cloth,
particularly in case of dark-coloured
liquids such as wine, ink, coee,
coke, oil and bird droppings. If
le to dry, these liquids may cause
permanent damage!
CAUTION
We strongly advise against using
power tools given the risk of thread
galling on the stainless steel bolts.
For tables with 3 legs or move, we
recommend using trestles to attach
the table leg assemblies to the
tabletop, instead of keeping it upside
down.
We strongly advise you against
standing on top of the table! A
concentrated load can cause small
perceptible cracks in the proles
that might be visually annoying,
although they do not aect the
strength of the table in any way.

english 11

12 inhoud
LANGUAGES
ENGLISH P. 3
contents p. 3
assembly marina combi p. 5
assembly oor fastening p. 8
maintenance p. 10
NEDERLANDS P. 13
inhoud p. 13
montage marina combi p. 14
montage grondverankering p. 18
onderhoud p. 20
DEUTSCH P. 23
inhalt p. 23
montage marina combi p. 24
montage bodenverankerung p. 26
pege p. 30
FRANÇAIS P. 33
contenu p. 33
montage marina combi p. 34
montage ancrage au sol p. 38
entretien p. 40
ITALIANO P. 43
contenuto p. 43
montaggio marina combi p. 44
montaggio ancoraggio al suolo p. 48
manutenzione p. 50
ESPAÑOL P. 53
contenido p. 53
montaje marina combi p. 54
montaje anclaje al suelo p. 58
mantenimiento p. 60

nederlands 13
INHOUD
5/6 x proelen
(voor tafelblad)
2 x X x proelen
(voor banken)
2 x eindstuk tafelblad 2 x X x eindstuk bank
N x tafelblad connectie 2 x N x tafelpoot
1 x N x tafelpoot
2 x N x tafelpoot
1 x N x tafelpoot
2 x N x bank steker
1 x N x bank steker
2 x N x bank connectie
1 x N x bank connectie
2 x N x stelvoetjes met
moer M10
binnenzeskantbout M6 x 20
(10/12 + 18/20 + 14/16 +
5/6 x O)
binnenzeskantbout M6 x 16
(12 + 24 + 18 )
24 x N x borgmoer M6
verzonken bout M5 x 12
(5/6 x eindstuk tafel + 2 x eindstuk
bank)
10 x dikteplaatje N - 1 x versterkingsproel
(indien afstand tussen poten zonder
bank groter is dan 2300 mm)
N = aantal poten
O = aantal versterkingsproelen
X = aantal banken
1
2
2 2
33
3 3
1 1
2 2
3 3

14 inhoud + montage marina combo
2 x N x moer M8 2 x N x sluitring
M8
2 x N x stokeind
M8x100
2 x N x voetje 2 x N x plug
12x60
GRONDVERANKERING
OPTIONEEL
123
table
leg
picnic leg combi leg

nederlands 15
MONTAGE MARINA COMBI
BENODIGDHEDEN
inbussleutel nr. 3 - 4
steeksleutel nr. 10 - 17
min. 2 personen
1. Schuif de tafelpoten in de tafelblad connectie zodat de 3 gaatjes overeen
komen, en xeer deze d.m.v. 12 binnenzeskantbout M6 x 16 en 12
borgmoeren. Plaats eerst alle boutjes in de gaten en zorg ervoor dat de
boutjes aan de buitenkant zitten. Eens de boutjes in de gaten zitten, kun je
de moertjes erop draaien en deze stevig aanspannen.
2. Draai nu de stelvoetjes op de poten. Herhaal stap 1
t.e.m. stap 2 voor elk tafelpootstel en zet ze daarna
even aan de kant.
1. Schuif de tafelpoten in de tafelblad connectie zodat de
3 gaatjes overeen komen, en xeer deze d.m.v. 12
binnenzeskantbout M6 x 16 en 12 borgmoeren. Plaats
eerst alle boutjes in de gaten en zorg ervoor dat de
boutjes aan de buitenkant zitten. Eens de boutjes in de
gaten zitten, kun je de moertjes erop draaien en deze
stevig aanspannen.
2. Schuif de bankstekers op de tafelpoten. 3. Schuif de bank connecties over de tafelpoot en de
banksteker. Plaats nu eerst alle boutjes (12
binnenzeskantbouten M6 x 16 per poot) in de open
gaten. Zorg ervoor dat de boutjes aan de buitenkant
zitten. Dan pas de moertjes erop draaien en stevig
aanspannen!
+/- 60 - 120 min.
(naargelang de lengte van
de tafel)
1
2
kijk op p. 12 welk type
poten u nodig hee.

4. Draai nu de stelvoetjes op de poten (b). Herhaal stap
1 t.e.m. stap 4 voor elk tafelpootstel en zet ze daarna
even aan de kant.
1. Schuif de tafelpoten in de tafelblad connectie zodat de
3 gaatjes overeen komen, en xeer deze d.m.v. 12
binnenzeskantbout M6 x 16 en 12 borgmoeren. Plaats
eerst alle boutjes in de gaten en zorg ervoor dat de
boutjes aan de buitenkant zitten. Eens de boutjes in de
gaten zitten, kun je de moertjes erop draaien en deze
stevig aanspannen.
2. Schuif de banksteker op de tafelpoot (b). 3. Schuif de bank connecties over de tafelpoot en de
banksteker. Plaats nu eerst alle boutjes (12
binnenzeskantbouten M6 x 16 per poot) in de open
gaten. Zorg ervoor dat de boutjes aan de buitenkant
zitten. Dan pas de moertjes erop draaien en stevig
aanspannen!
4. Draai nu de stelvoetjes op de poten. Herhaal stap 1
t.e.m. stap 4 voor elk tafelpootstel en zet ze daarna
even aan de kant.
1. Leg de 5/6 tafelblad proelen op de vloer met de
sleufopening naar boven gericht en zorg ervoor dat de
kruisjes naar dezelfde kant gericht zijn. Tussen elk
proel op +/- 40 cm van het uiteinde een dikte plaatje
steken.
16 montage marina combo
3
MONTAGE MARINA COMBI

nederlands 17
2. Schuif het tafelblad eindstuk met de lipjes in de
sleufopeningen van links naar rechts. Schroef deze
vast met 5/6 M5 x 12 verzonken boutjes. Doe dit voor
beide zijden, de andere kant van rechts naar links.
3. Monteer nu het tafelpootstel met de tafelblad connectie
tegen de proelen, telkens op de voorziene plaatsen
met 10/12 binnenzeskantbouten M6 x 20 + de
versterkingsproelen (hierbij gebruik je ook 10/12
binnenzeskantbouten M6 x 20). Verwijder de
dikteplaatjes. Draai vervolgens het geheel om.
4. Leg de 2 bankproelen op de vloer met de sleufopening
naar boven gericht en zorg ervoor dat de kruisjes naar
dezelfde kant gericht zijn. Plaats een dikteplaatje
tussen de proelen op +/- 40 cm van de uiteinden.
5. Schuif het bankeindstuk met de lipjes in de
sleufopeningen van links naar rechts. Schroef vast met
2 M5 x 12 verzonken boutjes. Verwijder de
dikteplaatjes.
6. Leg de banken op de bankconnecties en schroef ze vast
met 4 M6 x 20 binnenzeskantbouten M6 x 20 per poot
per kant.Draai eerst boutjes in maar span ze nog
niet aan. Daarna boutjes . Span nu alle boutjes aan
met inbussleutel nr. 4.
7. Zet de tafel waterpas door de stelvoetjes in meer of
mindere mate uit te draaien en xeer deze door de
moer tegen de poot vast te draaien.
1
2
1
1
2
2

18 montage grondverankering
MONTAGE GRONDVERANKERING
1. Teken op de grond af waar de tafel moet komen. Per poot heb je 2 bevestigingspunten (zie tekening hierboven).
L = lengte tussen poten
B = breedte v/d poten
B (5 proelen) = 1100,50 mm
B (6 proelen) = 1245,50 mm
B1 (5 proelen) = 620 mm
B1 (6 proelen) = 765 mm
L = afstand tussen poten
OPGEPAST! indien de
grondverankering nabesteld werd
is de kans groot dat de trekmoeren
nog in de poten zitten. Boor de
trekmoeren uit d.m.v. een boor ø12.
Ga nu verder met de volgende
stappen.
2. Boor gaten ø12 op de afgtekende
plaatsen en plaats telkens een plug
12x60 in het gat.
B L
L
BB1
B2
B2
L
B2 (5 proelen) = 240,25
mm
B2 (6 proelen) = 240,25
mm

nederlands 19
3. Schuif het tafelblad eindstuk met de lipjes in de
sleufopeningen van links naar rechts. Schroef deze
vast met 5/6 M5 x 12 verzonken boutjes. Doe dit voor
beide zijden, de andere kant van rechts naar links.
3. Monteer nu het tafelpootstel met de tafelblad connectie
tegen de proelen, telkens op de voorziene plaatsen
met 10/12 binnenzeskantbouten M6 x 20 + de
versterkingsproelen (hierbij gebruik je ook 10/12
binnenzeskantbouten M6 x 20). Verwijder de
dikteplaatjes. Draai vervolgens het geheel om.

20 onderhoud
ONDERHOUD
TAFELBLAD & BANKEN
Reinigen met standaard
reinigingsmiddelen zoals men
gebruikt voor de keuken. Gebruik
geen aggressieve producten.
Het beste is om een neutraal
schoonmaakmiddel te gebruiken
voor het reinigen, verdund met
water.
Voorhardnekkigeverontreinigingen
raden we een wondersponsje aan.
Voor hardnekkige vlekken kunt u
ook Aceton gebruiken.
Om een betere bescherming te
hebben kun je de proelen voorzien
van een vuilwerend lm door
siliconespray op de proelen te
spuiten op op te wrijven.
GEPOERCOATE POTEN
Reiniging met lauw water en zacht
reinigingsmiddel.
Schuurmiddelen en schuursponsjes
mogen NIET gebruikt worden
teneinde krassen te voorkomen.
WONDERSPONSJE
Gebruik de Miraclean spons enkel
wanneer normaal reinigen met lauw
water, zachte zeep en een zachte
spons niet voldoende is.
Wanneer er na het reinigen (zie
handleiding van het product)
nog steeds hardnekkige vlekken
zichtbaar zijn, kun je deze eventueel
verwijderen met de bijgeleverde
sponsjes. Maak het sponsje wat
vochtig met gewoon water en wrijf
over de te reinigen vlekken. Wrijf
niet te hard aangezien dit matte
vlekken zou kunnen veroorzaken.
Het gebruik van
reinigingsmiddelen is overbodig.
Water volstaat.
De MiraClean is gemaakt van
melamine hars en slijt naarmate
gebruik. De spons is zeer eenvoudig
in gebruik en gee tot 26x sneller
resultaat in vergelijking met een
traditionele microvezeldoek.
De spons verwijdert de meest
hardnekkige vlekken zonder extra
moeite.
Niet gebruiken op glanzende
oppervlakken.
De MiraClean schuurspons is de
oplossing voor het verwijderen van
hardnekkig vlekken zoals
stivlekken, vet, schoenstrepen,
kalkvlekken, koeen theeaanslag.
De MiraClean kan gebruikt
worden op zeil, pvc, glas, staal,
chroom, aluminium, porselein,
kunststoeer, en diverse vloeren,
articial leather and many types of
oor.
Voor meer informatie, contacteer
Extremis via [e-mail]
BELANGRIJK
Wij raden aan om vlekken
onmiddellijk te reinigen met een
schoon en zachte doek, in het
bijzonder sterk gekleurde stoen
zoals wijn, inkt, koe, coca-cola,
olie & vogelpoep. Zoniet kan een
permanente beschadiging ontstaan.
OPGEPAST
Het gebruik van elektrisch
gereedschap wordt ten sterkste
afgeraden, gezien het risico op
griperen van de inox bouten!
Vanaf eent tafel met 3 poten raden
wij aan schragen te gebruiken om
de tafelpootstellen aan het blad te
bevestigen, i.p.v. ondersteboven te
houden.
Wij raden ten sterkste af om op de
tafel te staan!! Puntbelastingen kan
namelijk kleine scheurtjes in de
proelen veroorzaken die visueel
zichtbaar en dus storend kunnen
zijn,, ook al wordt de sterkte van de
tafel er niet door beïnvloed!
