FAAC TM2 X SW User manual

TM2 X SW

TM2 X SW 2 A4518_6H80_Rev.A
SOMMARIO
COLLEGAMENTI ELETTRICI................................................................................... 3
CARATTERISTICHE TECNICHE ................................................................................ 3
FUNZIONE LUX................................................................................................. 4
TELECOMANDI COMPATIBILI................................................................................. 5
LEGENDA DEI SIMBOLI ....................................................................................... 5
SPIEGAZIONE DELLE SEQUENZE DI COMANDO ............................................................ 6
POSIZIONE DEL SENSORE .................................................................................... 7
ASSOCIAZIONE DI PIÙ MOTORI AL SENSORE .............................................................. 7
FISSAGGIO DEL SENSORE .................................................................................... 8
MEMORIZZAZIONE DEL SENSORE........................................................................... 9
CANCELLAZIONE DEL SENSORE ............................................................................. 9
REGOLAZIONE DELLA FUNZIONE VENTO..................................................................10
ATTIVAZIONE DELLA RIAPERTURA AUTOMATICA........................................................10
DISATTIVAZIONE DELLA RIAPERTURA AUTOMATICA....................................................11
REGOLAZIONE DELLA FUNZIONE LUCE ....................................................................11
ATTIVAZIONE DELLA MODALITÀ AUTOMATICA/MANUALE CON TELECOMANDOTM2 X TS..........12
MODALITÀ TEST ..............................................................................................13
DICHIARAZIONE DI CONFORMITÀ EU......................................................................14
IT

TM2 X SW 3 A4518_6H80_Rev.A
COLLEGAMENTI ELETTRICI
CARATTERISTICHE TECNICHE
blu
marrone
TM2 ERY
TM2 X R Mini
COMPATIBILITÀ
CHIUSURA
CON ALLARME
VENTO
√
√
√√
√
√
RIAPERTURA
AUTOMATICA
APERTURA E
CHIUSURA
CON LUCE
POSIZIONE
INTERMEDIA
AGGIUNTIVA
POSIZIONE
‘‘PRIVACY”
TM2 X SW
Alimentazione V / Hz)
Frequenza radio (MHz)
Regolazione sensore vento (km/h)
Regolazione sensore luce (klux)
Grado di protezione
Dimensioni (mm)
Peso (g)
230 / 50
433,92
7,5 - 45
2,5 - 100
IP33
300x140xH95
365
In base al motore/centralina a cui ilTM2 X SW è associato, la disponibilità di alcune
funzioni cambia come indicato nella seguente tabella:
IT

TM2 X SW 4 A4518_6H80_Rev.A

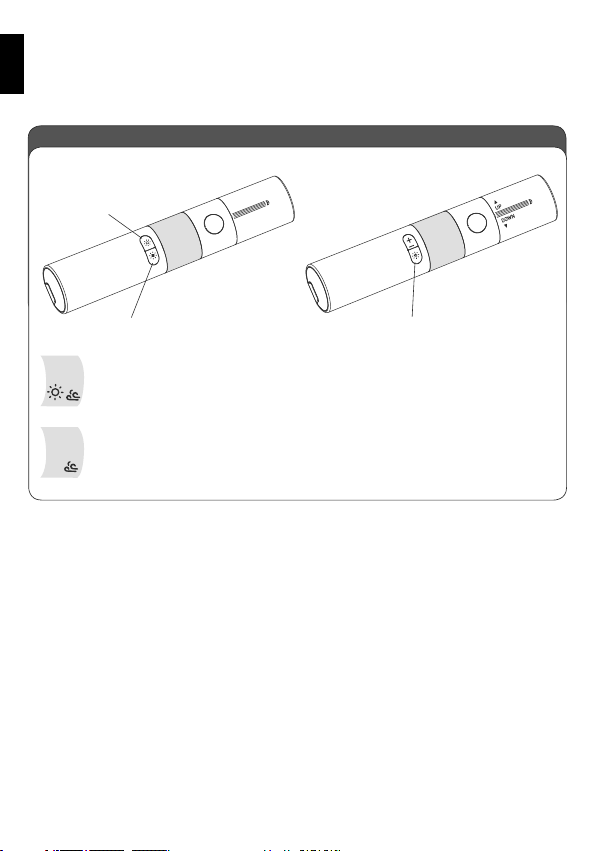

FUNZIONE LUX
IMPORTANTE! Per utilizzare la funzione luce nel modello“TM2 X SW” è necessario
utilizzare un telecomando della serie TM2 X TS con la funzione LUX.
TM2 X TS-1
Attivazione funzione luce
Disattivazione funzione luce
TM2 X TS-7
Attivazione/Disattivazione funzione luce
Sensore vento e sensore luce attivati
Solo sensore vento attivato
IT

TM2 X SW 5 A4518_6H80_Rev.A

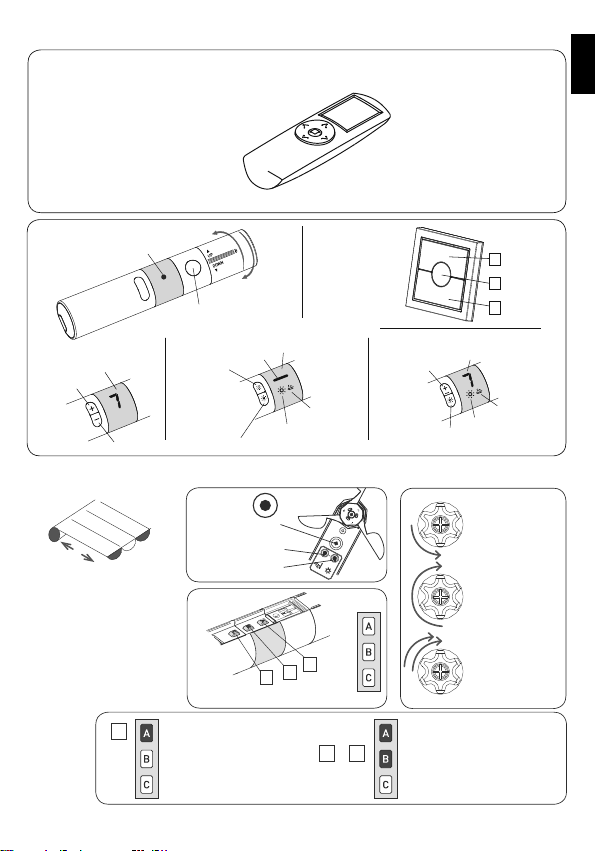

TELECOMANDI COMPATIBILI
LEGENDA DEI SIMBOLI
rotazionebrevedel
motoreinunsenso
rotazionelungadel
motore nell’altro
senso
doppia breve ro-
tazione
del motore
Premere i tasti A e B
contemporaneamente
Premere il tasto A
A
+
A B
discesa
salita
1
2
3
4
51
2
3
4
5
regolazione vento
regolazione luce
set
discesa stop
salita
A
B
C
DISPLAY
Cambio
canale +
Cambio
canale
-
salita
stop
discesa
A
B
C
SALITA
DISCESA
LED
STOP
LED DISPLAY
Attivazione
funzione luce
Disattivazione funzione luce
Funzione luce attiva
Funzione
vento attiva
DISPLAY
Cambio canale
Attivazione/Disattivazione
funzione luce
Funzione
vento attiva
Funzione luce attiva
Fare riferimento alle istruzioni
specifiche del telecomando
TM2 X TT50
TM2 X T1 TM2 X TW1
TM2 X T7 TM2 X TS1 TM2 X TS7
IT

TM2 X SW 6 A4518_6H80_Rev.A
SPIEGAZIONE DELLE SEQUENZE DI COMANDO
La maggior parte delle sequenze di comando è composta da tre passi ben distinti,
al termine dei quali il motore segnala, con diversi tipi di rotazione, se il passo si è
concluso in modo positivo o negativo. Lo scopo di questo paragrafo è quello di
riconoscere le segnalazioni del motore.
I tasti devono essere premuti come indicato nella sequenza, senza far passare più
di 4 secondi tra un passo e l’altro. Se trascorrono più di 4 secondi, il comando non
viene accettato, e si dovrà ripetere la sequenza.
Esempio di sequenza di comando:
Come si vede nell’esempio, quando la sequenza termina in maniera positiva il mo-
tore si riporta nella posizione iniziale con una singola rotazione lunga. Infatti due
brevi rotazioni nello stesso senso corrispondono ad una rotazione lunga nel senso
opposto. Il motore si riporta nella posizione iniziale anche quando la sequenza non
viene completata, in questo caso effettuando una o due brevi rotazioni.
Esempi di sequenze incomplete:
passo 1
passo 1
passo 1 passo 2
> 4 sec ripetere la
sequenza
ripetere la
sequenza
passo 3
passo 2
> 4 sec
+
A B B B
+
A B
+
A B B
IT

TM2 X SW 7 A4518_6H80_Rev.A
POSIZIONE DEL SENSORE
ASSOCIAZIONE DI PIÙ MOTORI AL SENSORE
IMPORTANTE!
È indispensabile collocare il sensoreTM2 X SW lateralmente, il più vicino possibile
alla tenda associata, evitando di posizionarla nella zona superiore o inferiore,
coperta dalla tenda.
Una singolo sensore TM2 X SW può essere utilizzato per automatizzare un gruppo
di tende motorizzate. Per un corretto funzionamento, è necessario che le tende da
associare siano orientate nella stessa direzione di esposizione alla luce solare e al
vento. Non è consigliato associare più di 5 tende alla stesso sensore.
CORRETTO
CORRETTO CORRETTO
SBAGLIATO SBAGLIATO
SBAGLIATO
IT

TM2 X SW 8 A4518_6H80_Rev.A

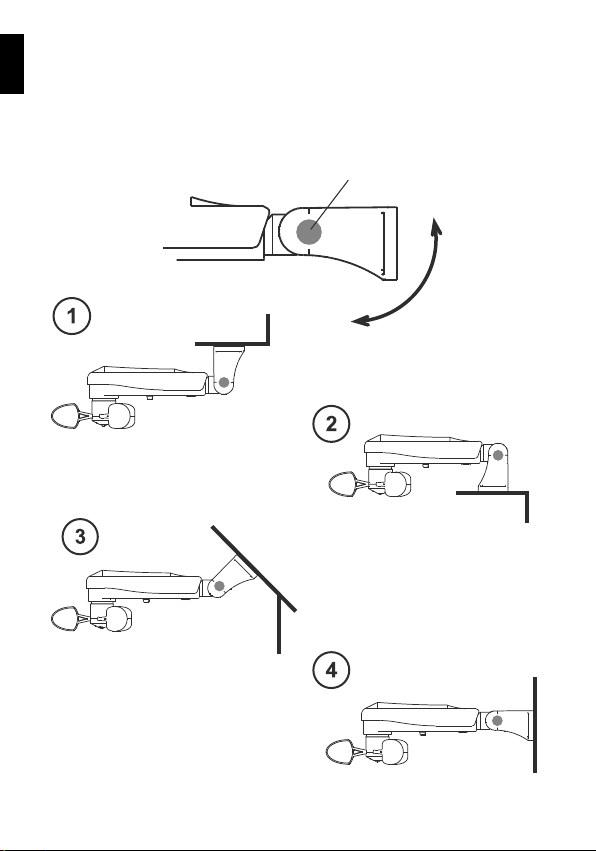

FISSAGGIO DEL SENSORE
Il sensore TM2 X SW dispone di un meccanismo di posizionamento che ne per-
mette il montaggio su qualsiasi superficie. Per regolare l’angolazione del supporto
è necessario premere il pulsante posto in corrispondenza del perno di rotazione
(vedi disegno).
PREMERE
IT

TM2 X SW 9 A4518_6H80_Rev.A

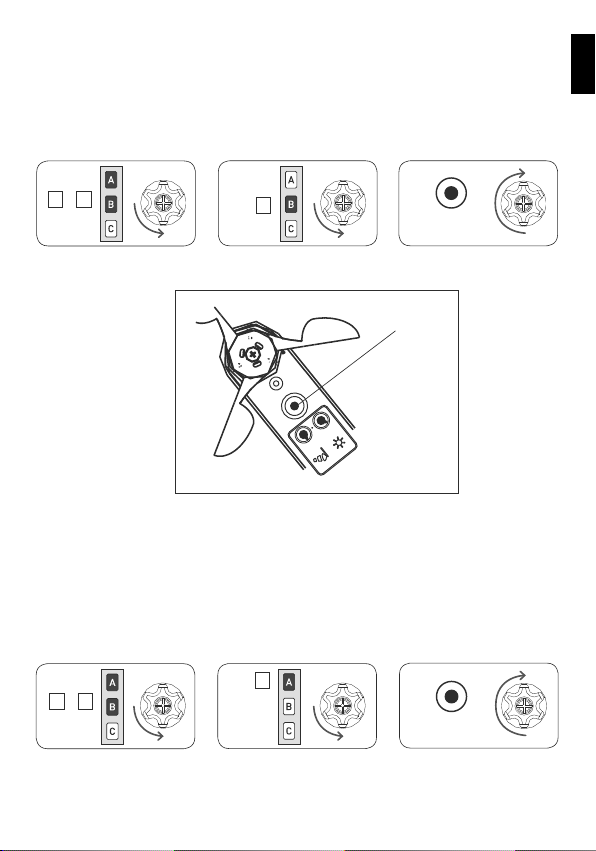

MEMORIZZAZIONE DEL SENSORE
CANCELLAZIONE DEL SENSORE
Per realizzare l’associazione del sensore al motore, è necessario aver già memoriz-
zato un telecomando nel motore. La sequenza di memorizzazione è la seguente:
Tn: Telecomando memorizzato
Per cancellare l’associazione del sensore ad un motore, è necessario usare un te-
lecomando memorizzato nel motore. La sequenza di cancellazione è la seguente:
Tn: Telecomando memorizzato
TnTn 2 sec
set
TnTn 2 sec
set
tasto set
1
2
3
4
5
1
2
3
4
5
+
A B
+
A B
B
A
IT

TM2 X SW 10 A4518_6H80_Rev.A
REGOLAZIONE DELLA FUNZIONE VENTO
La regolazione della soglia del vento si effettua con l’apposita manopola, situata
nella parte inferiore del sensoreTM2 X SW, identificata con il simbolo della manica
a vento. La regolazione può essere impostata da una velocità minima di 7,5 km/h,
fino a una velocità massima di 45 km/h.
In seguito all’allarme vento, il motore comanderà l’avvolgimento della tenda, fino
alla posizione di chiusura, bloccandone il comando da parte dell’utente, fino alla
fine dell’allarme vento. Per la disattivazione dell’allarme vento, è necessario che
la velocità del vento rimanga sotto la soglia impostata, per almeno 8 minuti. Se è
stata attivata la funzione di Riapertura Automatica, passati questi 8 minuti il motore
comanderà l’apertura della tenda, fino alla posizione in cui si trovava prima dell’al-
larme. Questo tempo di attesa è stato inserito per assicurare la protezione della
tenda e per evitare che il motore sia in continuo movimento, in caso di sporadiche
raffiche di vento.
Come illustrato nel disegno, è prudente non impostare la soglia oltre il
numero 4, che corrisponde a circa 35 km/h.
REGOLAZIONE
VENTO
POSIZIONE MASSIMA RACCOMANDATA
(35 km/h)
ATTIVAZIONE DELLA RIAPERTURA AUTOMATICA
- solo con motori TM2 ERY -
Con il sistema di riapertura automatica la tenda si riapre appena termina l’allarme
vento.
Il motore è programmato in fabbrica con la funzione di riapertura automatica
disattivata. La funzione può essere attivata in qualsiasi momento con la seguente
sequenza di comando:
Tn: Telecomando memorizzato
Tn Tn Tn (2 sec)
1
2
3
4
51
2
3
4
5
1
2
3
4
5
1
2
3
4
5
+
A B
C C
IT

TM2 X SW 11 A4518_6H80_Rev.A
DISATTIVAZIONE DELLA RIAPERTURA AUTOMATICA
- solo con motori TM2 ERY -
REGOLAZIONE DELLA FUNZIONE LUCE
La funzione di riapertura può essere disattivata con la seguente sequenza di
comando.
Tn: Telecomando memorizzato
La regolazione della soglia della luce si effettua con
l’apposita manopola, situata nella parte inferiore
del sensore TM2 X SW, identificata con il simbolo
del sole.
La regolazione può essere impostata da una intensità minima di 2,5 kLux (luce
ambiente all’alba), fino a una intensità massima di 100 kLux (luce solare a mezzo-
giorno). Per attivare l’apertura automatica della tenda, è necessario che l’intensità
della luce superi la soglia impostata per 1 minuto, mentre per attivare la chiusura
automatica, l’intensità della luce deve rimanere al di sotto della soglia impostata
per almeno 10 minuti. Questi tempi di attesa sono stati inseriti per evitare che il
motore sia in continuo movimento, in caso di nuvole passeggere. L’apertura e la
chiusura automatica funzionano solo quando il motore è impostato nella modalità
automatica vento + luce.
Tn Tn
REGOLAZIONE
LUCE
1
2
3
4
5
1
2
3
4
5
Tn (2 sec)
+
A B
C
A
IT

TM2 X SW 12 A4518_6H80_Rev.A

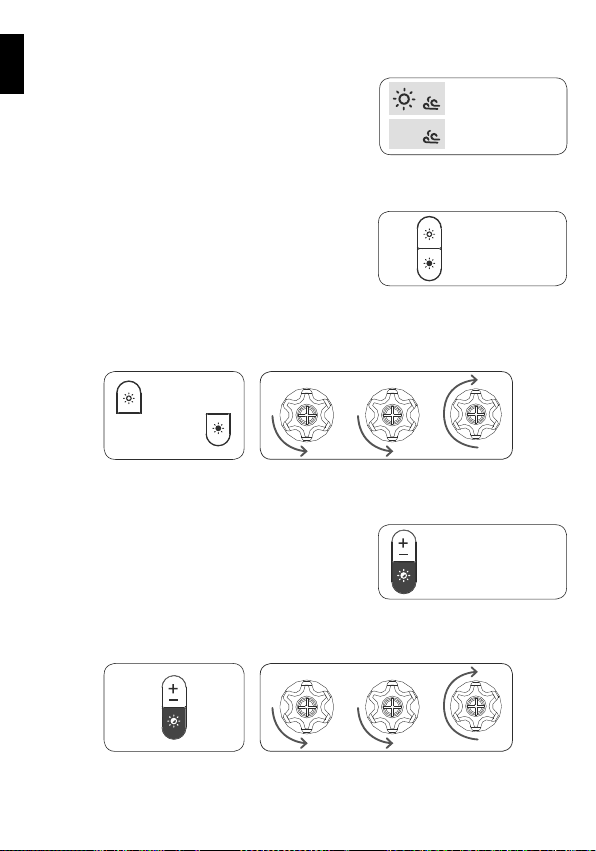

Per impostare la modalità manuale (solo vento),
o quella automatica (vento + luce), è necessario il
telecomando TM2 X TS-1 o TM2 X TS-7.
Per cambiare l’impostazione, è necessario premere per almeno 3 secondi il tasto
corrispondente alla funzione desiderata, fino a che il motore risponde con una
sequenza di conferma.
Per cambiare l’impostazione, è necessario ripremere il tasto per almeno 3 secondi,
fino a che il motore risponde con una sequenza di conferma.
sensore vento e
sensore luce attivati
solo sensore
vento attivato
ATTIVAZIONE DELLA MODALITÀ AUTOMATICA/MANUALE CON
TELECOMANDO TM2 X TS
TM2 X TS-1
Premendo brevemente uno dei due tasti, il display
mostra l’impostazione attuale.
TM2 X TS-7
Premendo brevemente il tasto, il display mostra
l’impostazione attuale.
Utilizzando i tasti sul fronte del telecomando eseguire quanto segue:
(3 sec)
oppure
(3 sec)
Attivazione
Disattivazione
Attivazione/Disattivazione
IT

TM2 X SW 13 A4518_6H80_Rev.A
set
MODALITÀ TEST
Questa funzione è utile per verificare la corretta comunicazione via radio e per
effettuare la prova delle funzioni vento e luce.
Per attivare la funzione di TEST, tenere premuto il tasto SET (circa 2 sec), finché il
motore confermerà il comando, portando la tenda a metà della corsa di apertura.
La funzione di test sarà attiva per 3 minuti, durante i quali sarà possibile verificare
l’impostazione delle soglie vento e luce, senza che sia necessario attendere i tempi
di attivazione. Dopo 3 minuti, il sensore TM2 X SW ritornerà a funzionare in modo
normale.
PROVA DELLA FUNZIONE VENTO
Per evitare errori durante la prova della funzione vento, si raccomanda di impostare
il motore in modalità manuale (solo vento). Facendo muovere le pale dell’anemo-
metro, quando la velocità rilevata dal sensore supera la soglia impostata, il motore
comanderà l’avvolgimento completo della tenda. Dopo che la tenda è stata avvolta,
fermando le pale dell’anemometro, la tenda ritorna a metà corsa, se la funzione di
riapertura automatica è attiva. Se la funzione di riapertura automatica non è attiva,
la tenda rimane chiusa.
PROVA DELLA FUNZIONE LUCE
Assicurarsi che il motore sia impostato in modalità automatica. Quando il sensore
rileva una variazione dell’intensità della luce, aprirà la tenda se l’intensità della
luce va al di sopra della soglia impostata, oppure chiuderà la tenda se l’intensità
della luce va al di sotto della soglia impostata. È possibile ripetere più volte questo
test, per stabilire la regolazione della soglia desiderata per l’apertura e la chiusura
automatica in base all’intensità della luce.
(2 sec)
tasto set
1
2
3
4
51
2
3
4
5
IT

TM2 X SW 14 A4518_6H80_Rev.A
Il fabbricante, FAAC S.p.A. Soc. Unipersonale, dichiara che il tipo di apparecchia-
tura radio marca FAAC modello TM2 X SW è conforme alle pertinenti normative
di armonizzazione dell’Unione: Direttiva 2014/53/EU, Direttiva 2011/65/EU.
Il testo completo della dichiarazione di conformità EU è disponibile al seguente
indirizzo Internet: http://www.faac.biz/certificates
Bologna, 18-09-2018 CEO A. Marcellan
DICHIARAZIONE DI CONFORMITÀ EU
IT

TM2 X SW 15 A4518_6H80_Rev.A
CONTENTS
ELECTRICAL CONNECTIONS .................................................................................16
TECHNICAL FEATURES ......................................................................................16
LUX FUNCTION................................................................................................17
COMPATIBLE REMOTE CONTROLS..........................................................................18
KEY TO SYMBOLS.............................................................................................18
COMMAND SEQUENCES EXAMPLE .........................................................................19
WHERE TO PLACE THE WIND & SUN SENSOR .............................................................20
SETTING OF SEVERAL MOTORS TO ONE SENSOR .........................................................20
FITTING THE WIND & SUN SENSOR ........................................................................21
SETTING THE WIND & SUN SENSOR........................................................................22
DELETING THE WIND & SUN SENSOR ......................................................................22
SETTING THE WIND SENSOR ................................................................................23
ACTIVATING AUTOMATIC REOPENING .....................................................................23
DEACTIVATING AUTOMATIC REOPENING..................................................................24
SETTING THE SUN SENSOR..................................................................................24
ACTIVATING THE AUTOMATIC OR MANUAL SETTING MODE BY THE REMOTE
CONTROL SERIES TM2 X TS..................................................................................25
TEST MODE....................................................................................................26
EU DECLARATION OF CONFORMITY........................................................................27
EN

TM2 X SW 16 A4518_6H80_Rev.A
ELECTRICAL CONNECTIONS
TECHNICAL FEATURES
Blue
Brown
TM2 ERY
TM2 X R Mini
COMPATIBILITY CLOSING
BY WIND ALARM
√
√
√√
√
√
AUTOMATIC
REOPENING
OPENING AND
CLOSING WITH
LIGHT
ADDITIONAL
MIDDLE
POSITION
“PRIVACY”
POSITION
According to the motor / control unit to which the TM2 X SW is associated, the
availability of certain features changes as indicated in the following table:
Power supply (V) / (Hz)
Radio frequency (MHz)
Setting Wind sensor (km/h)
Setting Sun sensor (klux)
Degree of protection
Dimensions (mm)
Weight (g)
230 / 50
433,92
7,5 - 45
2,5 - 100
IP33
300x140xH95
365
TM2 X SW
EN

TM2 X SW 17 A4518_6H80_Rev.A
LUX FUNCTION
ATTENTION! The light function in model TM2 X SW can by activated only by using
a remote control seriesTM2 X TS with the LUX function.
TM2 X TS-1
Activating the Sun sensor
Deactivating the Sun sensor
TM2 X TS-7
Activating/ Deactivating the Sun sensor
Wind & Sun sensor activate.
Only Wind sensor activate.
EN

TM2 X SW 18 A4518_6H80_Rev.A
COMPATIBLE REMOTE CONTROLS
KEY TO SYMBOLS
short motor rota-
tion in one
direction
long motor
rotation in other
direction
double short
rotation
Press buttons A and
B at the same time
Press button A
A
+
A B
DOWN
UP
1
2
3
4
51
2
3
4
5
Wind-speed tuning
Sun-sensor tuning
set
DOWN STOP
UP
A
B
C
DISPLAY
Change channel+
Cange
channel
-
UP
STOP
DOWN
A
B
C
UP
DOWN
LED
STOP
LED DISPLAY
Activating the
Sun sensor
Deactivating the Sun sensor
Sun sensor is “ON”
Wind sensor
is “ON”
DISPLAY
Change channel
Activating/ Deactivating the Sun sensor
Wind sensor
is “ON”
Sun sensor is “ON”
Check the specific instruction book
TM2 X TT50
TM2 X T1 TM2 X TW1
TM2 X T7 TM2 X TS1 TM2 X TS7
EN

TM2 X SW 19 A4518_6H80_Rev.A
COMMAND SEQUENCES EXAMPLE
Most of the command sequences have three distinct steps, at the end of which
the motor indicates if the step has been concluded positively or not, by turning
in different ways. This section is provided to demonstrate the motor indications.
The buttons must be pressed as shown in the sequence, without taking more than
4 seconds between one step and the next. If more than 4 seconds are taken, the
command is not accepted and the sequence must be repeated.
Command sequence example:
As we can see from the example, when the sequence ends positively, the motor
returns to its starting position in one long rotation. In fact, two short rotations in
the same direction correspond to one long rotation in the opposite direction. The
motor returns to the starting position even when the sequence is not completed;
in this case by performing one or two short rotations.
Example of a wrong sequence:
Step 1
Step 1
Step 1
> 4 sec repeat the
sequence
repeat the
sequence
Step 3
Step 2
Step 2
> 4 sec
+
A B B B
+
A B
+
A B B
EN

TM2 X SW 20 A4518_6H80_Rev.A
WHERE TO PLACE THE WIND & SUN SENSOR
SETTING OF SEVERAL MOTORS TO ONE SENSOR
ATTENTION!
The TM2 X SW sensor must be positioned to the side, as close as possible to its
awning, and not above or below the awning coverage area.
One singleTM2 X SW sensor can be used to automate a group of motorised awnings.
For a correct function, the coupled awnings must be mounted and exposed to
sunlight and wind in the same way. Do not connect more then 5 motors to one
wind sensor.
RIGHT
RIGHT RIGHT
WRONG WRONG
WRONG
EN
