Fanset Fantom Professional PROCART 3350 User manual

Temizlik Arabaları Montaj Kılavuzu
Cleaning Trolleys Assembly Manual
PROCART 3350 / PROCART 3351 / PROCART 3352
www.fanset.com
MODELLER / MODELS :

PROCART 3350
PROCART 3350
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F X 4 SET
Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART KAG 210ED X 2 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 4 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART KUG 215DD X 1 SET
Temizlik Arabası Boș Üst Gövde - Diși/Diși
Cleaning Trolley Mini Empty Upper Body - Female/Female
PROCART ITM 310S X 1 SET
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART CTB 520C X 1 SET
Temizlik Arabası Çöp Torba Bölme Takımı 2X60 Litre
Cleaning Trolley Litter Bag Partition Set 2X60 Liters
PROCART PIM 330P X 1 SET
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART RAY 515R X 3 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
Temizlik Arabası / Cleaing Trolley
A
B
C
D
E
N
O
P
R
S
T
F
G
H
I
J
K
L
M
PROCART TPS 530T X 1 SET
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART CKS 630C X 1 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART AKT 550A X 1 SET
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set

AB
B
C
C
D
D
1
PROCART 3350
ROCART TPK 510T
• 4 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 4 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
A
B
C
D
2
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART KUG 215DD
• 1 Set Temizlik Arabası Boș Gövde - Diși/Diși
• 1 Set Cleaning Trolley Mini Empty Upper Body - Female/Female
E
E
F
F F

M
E
E
H
S
S
3
PROCART 3350

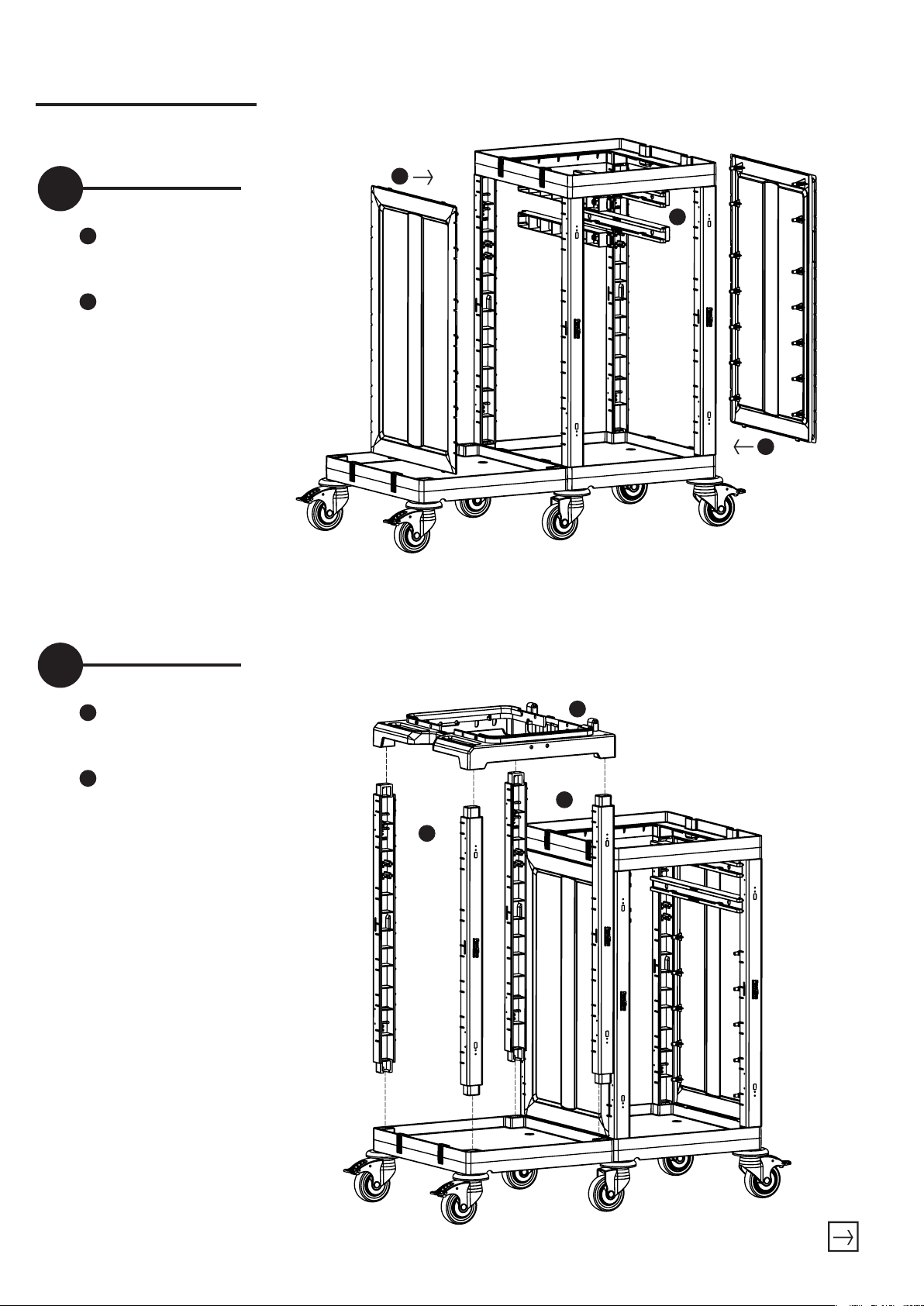

PROCART RAY 515R
• 4 Set Temizlik Arabası Ray Takımı
• 4 Sets Cleaning Trolley Slider Set

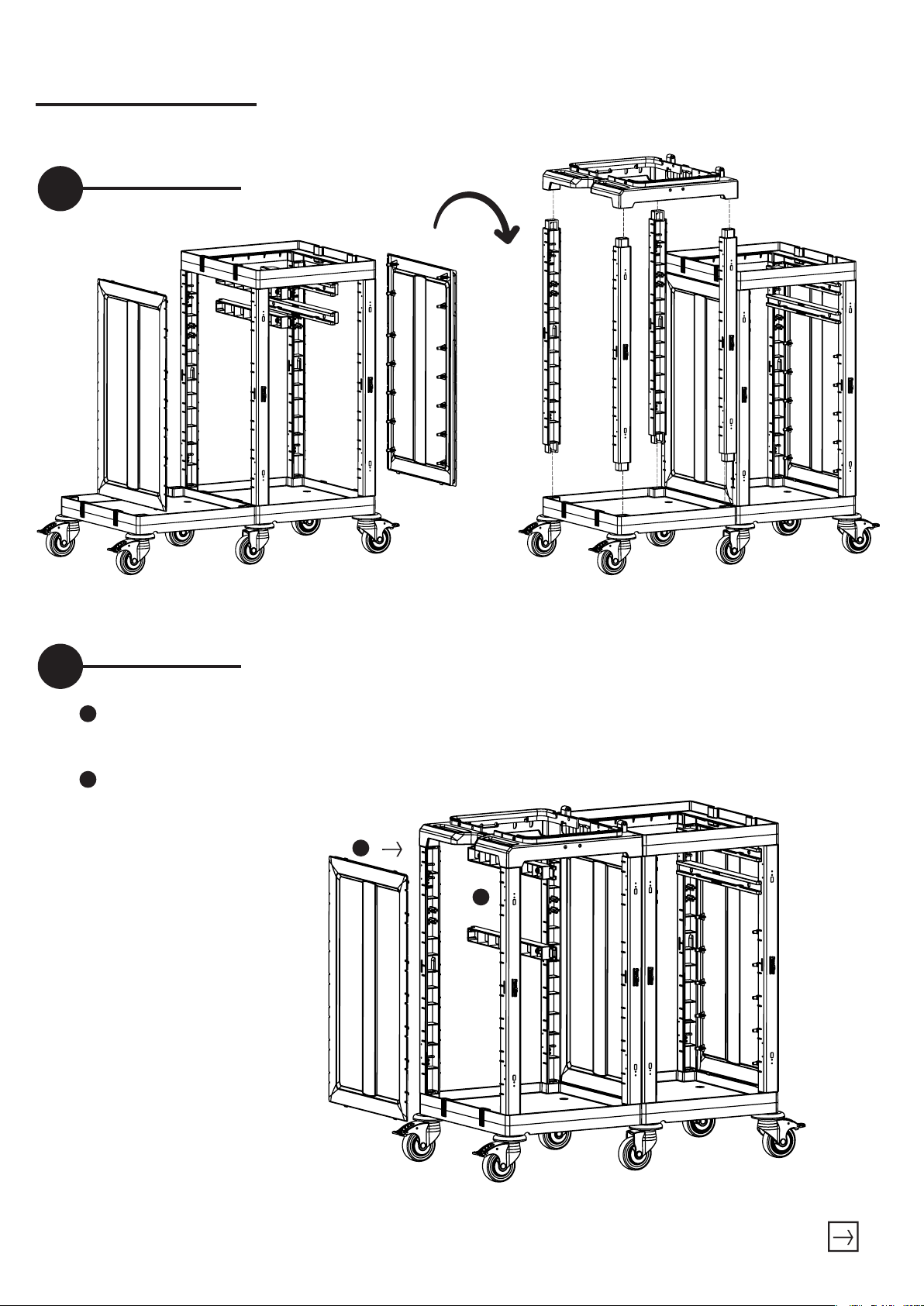

PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
M
S
4
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
E
H

5
PROCART 3350

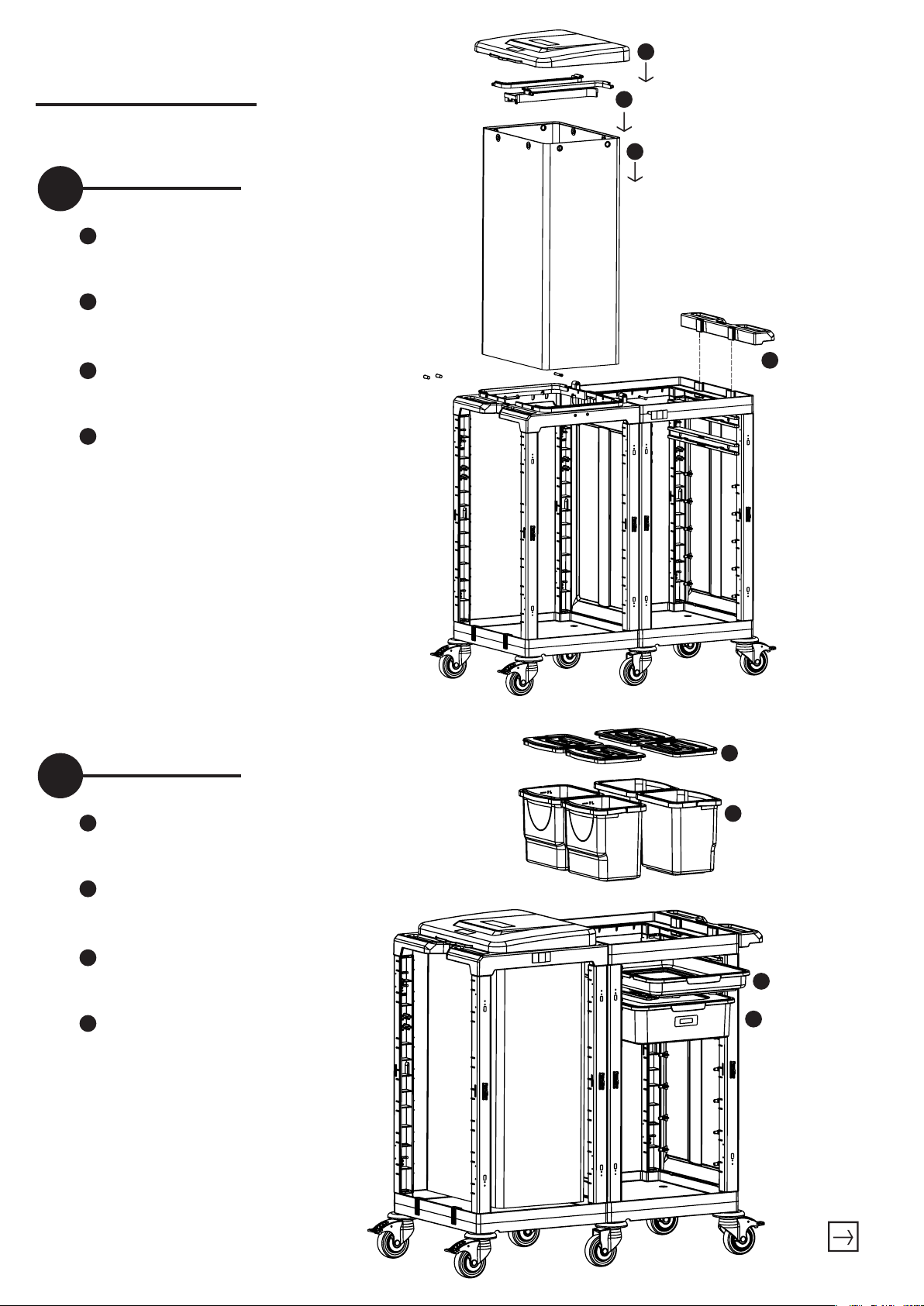

PROCART ITM 310S
• 1 Set Temizlik Arabası İtme Sapı
• 1 Set Cleaning Trolley Push Handle
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover

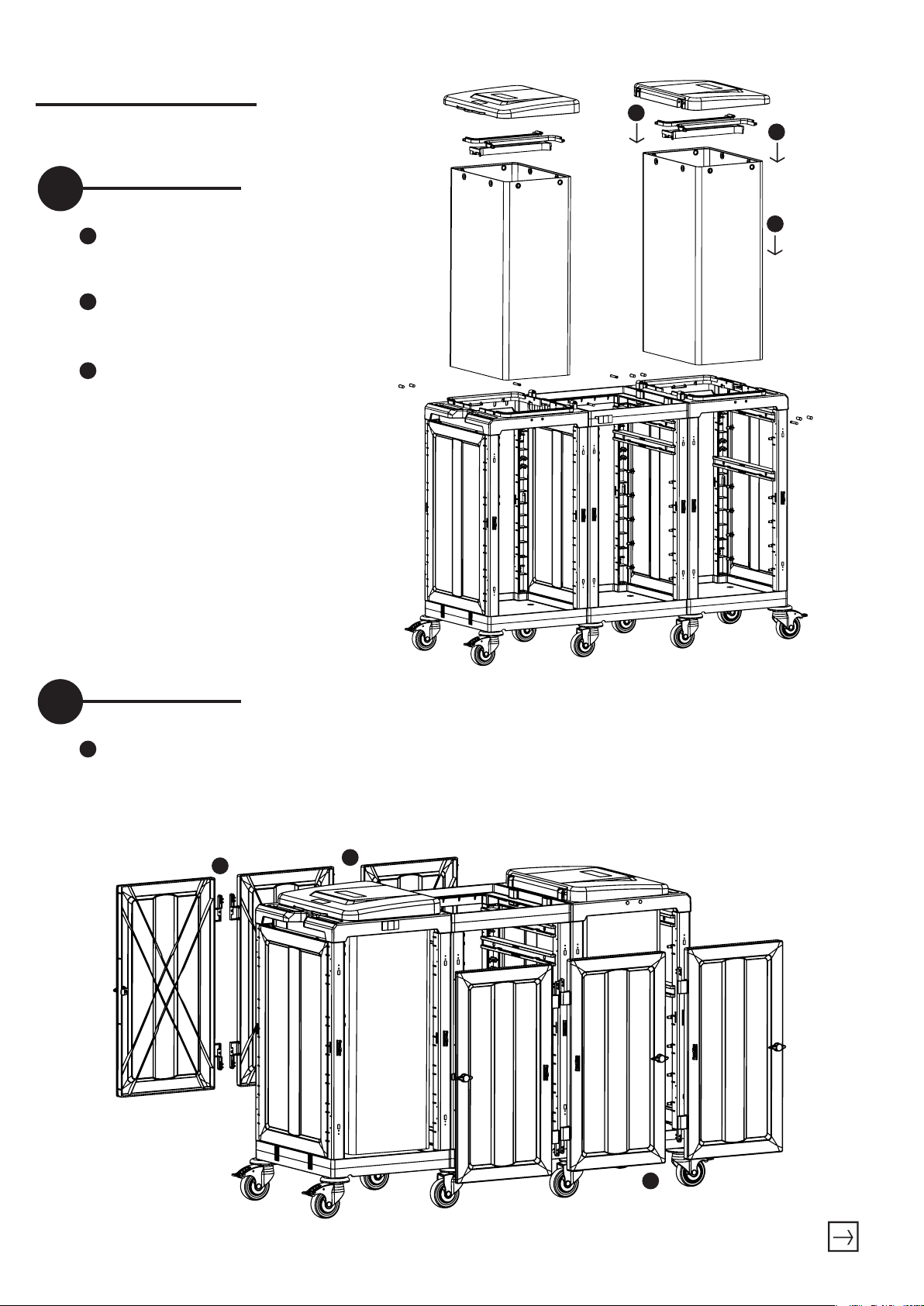

PROCART CTB 520C
• 1 Set Temizlik Arabası Çöp Torba Bölme Takımı 2X60 Litre
• 1 Set Cleaning Trolley Litter Bag Partition Set 2X60 Liters
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
G
G
I
I
J
J
L
6
PROCART TPS 530T
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray
PROCART KOV 540K
• 1 Set Temizlik Arabası Kova Takımı 6 Litre
• 1 Set Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K
• 1 Set Temizlik Arabası 6 Litre Kova Kapak Takımı
• 1 Set Cleaning Trolley 6 Liters Bucket Cover Set
PROCART CKS 630C
• 1 Set Temizlik Arabası Çekmece Seti 18 Litre
• 1 Set Cleaning Trolley Drawer Set 18 Liters
N
N
O
O
P
P
R
R
L

7
PROCART 3350
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
T
T
T
T

PROCART 3351
PROCART 3351
PROCART 3350 X 1 SET
Temizlik Arabası
Cleaning Trolley
PROCART OKP 400K X 2 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART RAY 515R X 1 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
Temizlik Arabası / Cleaing Trolley
A
B
C
1

3
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
PROCART RAY 515R
• 1 Set Temizlik Arabası Ray Takımı
• 1 Set Cleaning Trolley Slider Set
B
B
C
C
2
PROCART 3351

5

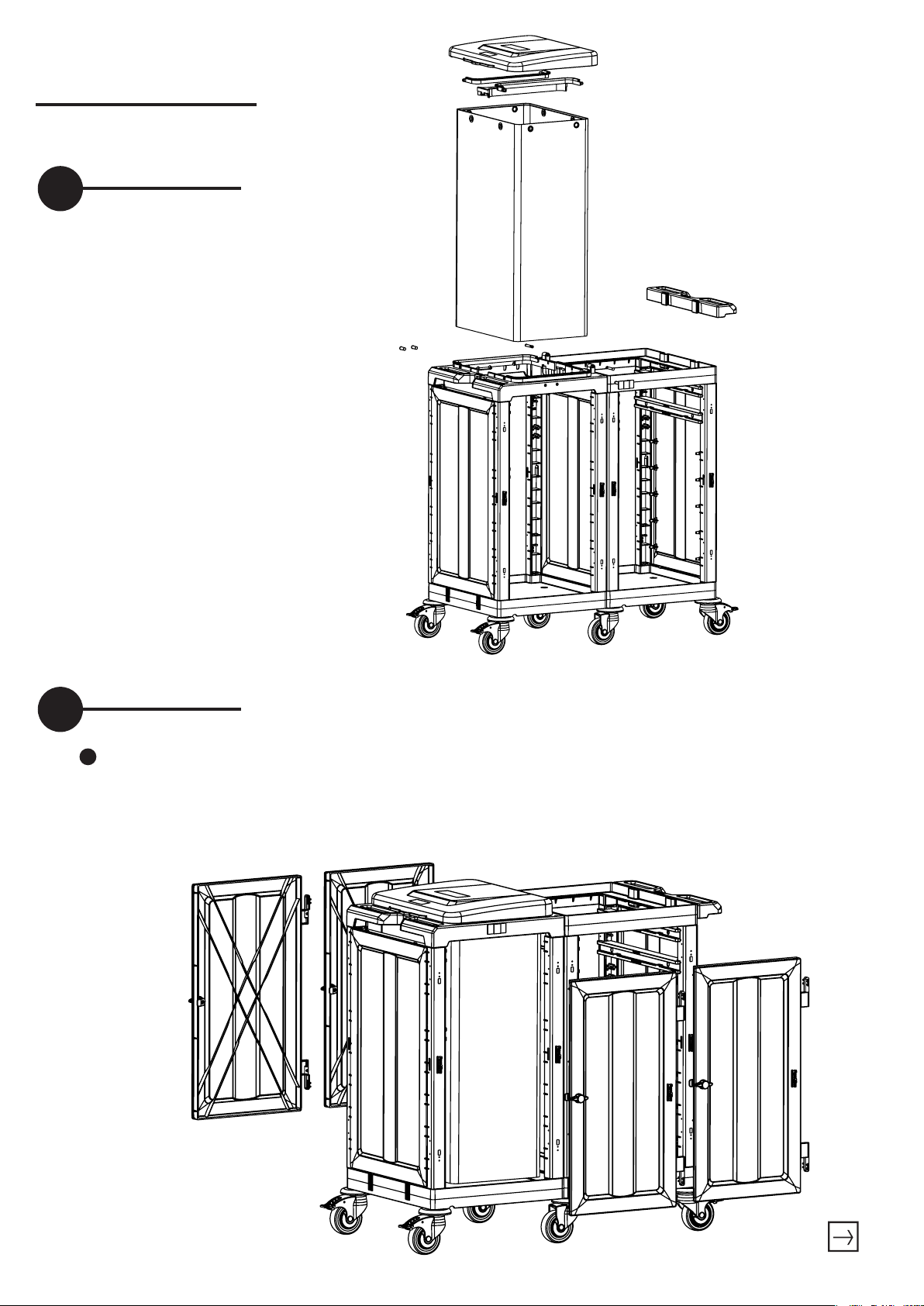

PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set
A
4
PROCART 3351

4
PROCART 3351

PROCART 3352
PROCART 3352
PROCART 3350 X 1 SET
Temizlik Arabası
Cleaning Trolley
PROCART RAY 515R X 1 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART OKP 400K X 3 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART CTB 520C X 1 SET
Temizlik Arabası Çöp Torba Bölme Takımı 2X60 Litre
Cleaning Trolley Litter Bag Partition Set 2X60 Liters
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik arabası çöp brandası 120 litre
Cleaning Trolley Litter Tarpaulins 120 Liters
Temizlik Arabası / Cleaing Trolley
A
B
C
D
E
F
G
H
G
H
H

1
2
PROCART 3352
ROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
D
D
E
E
F
F
F

3
PROCART 3352
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
G
G
G
H
H
4
PROCART RAY 515R
• 4 Set Temizlik Arabası Ray Takımı
• 4 Sets Cleaning Trolley Slider Set
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
A
A
C
C
C

5
PROCART 3352
PROCART CTB 520C
• 1 Set Temizlik Arabası Çöp Torba Bölme Takımı 2X60 Litre
• 1 Set Cleaning Trolley Litter Bag Partition Set 2X60 Liters
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
I
I
J
J
K
6
PROCART OKP 400K
• 3 Set Temizlik Arabası Ön Kapak Takımı
• 3 Sets Cleaning Trolley Front Cover Set
B
BB
B
K

7
PROCART 3352
