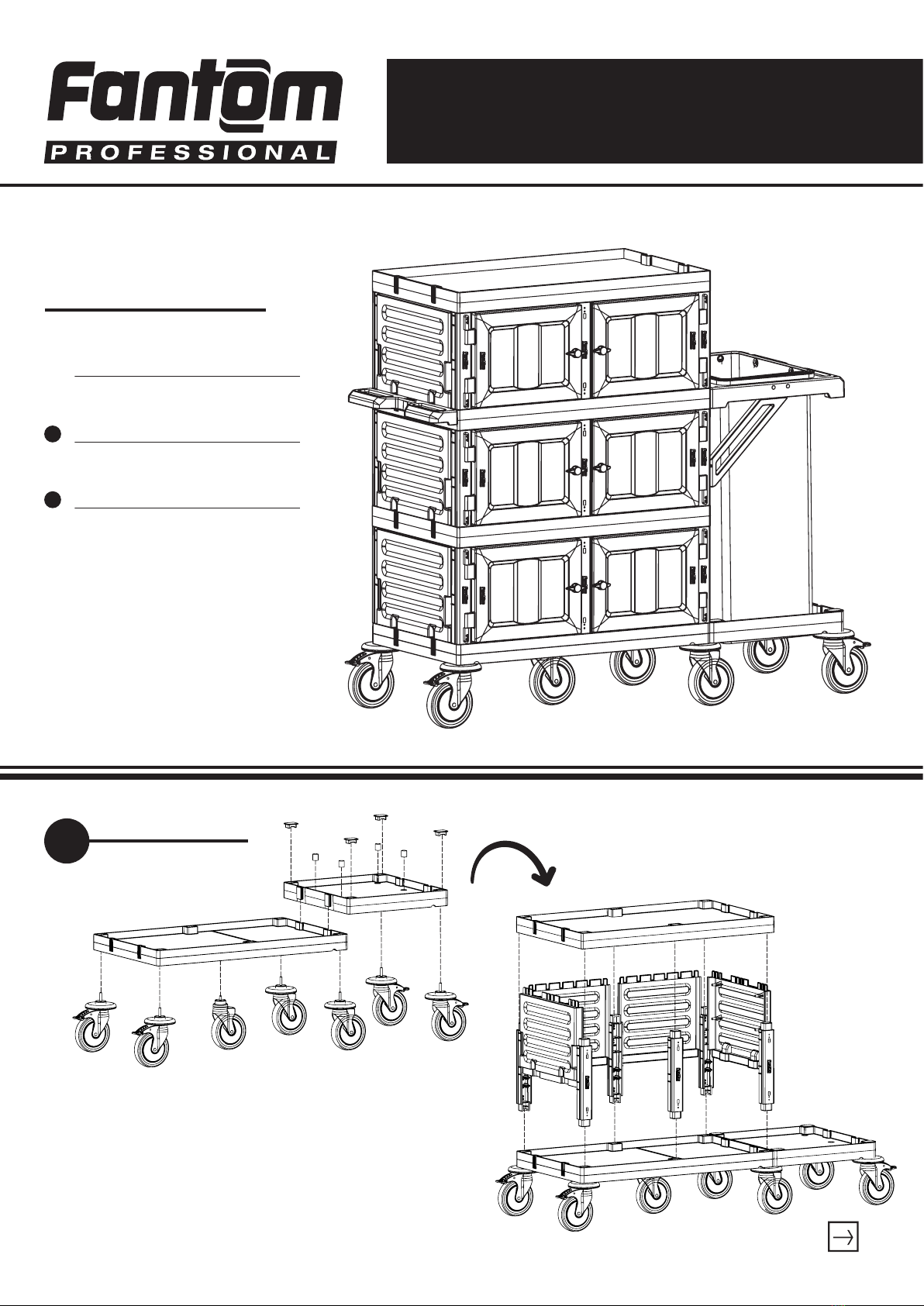

Fanset Fantom Professional PROCART 450 User manual

Kat Arabaları Montaj Kılavuzu
Housekeeping Trolleys Assembly Manual
PROCART 450 / PROCART 74501 / PROCART 74502 / PROCART 451
/ PROCART 74511 / PROCART 74512 / PROCART 452 / PROCART 453
www.fanset.com

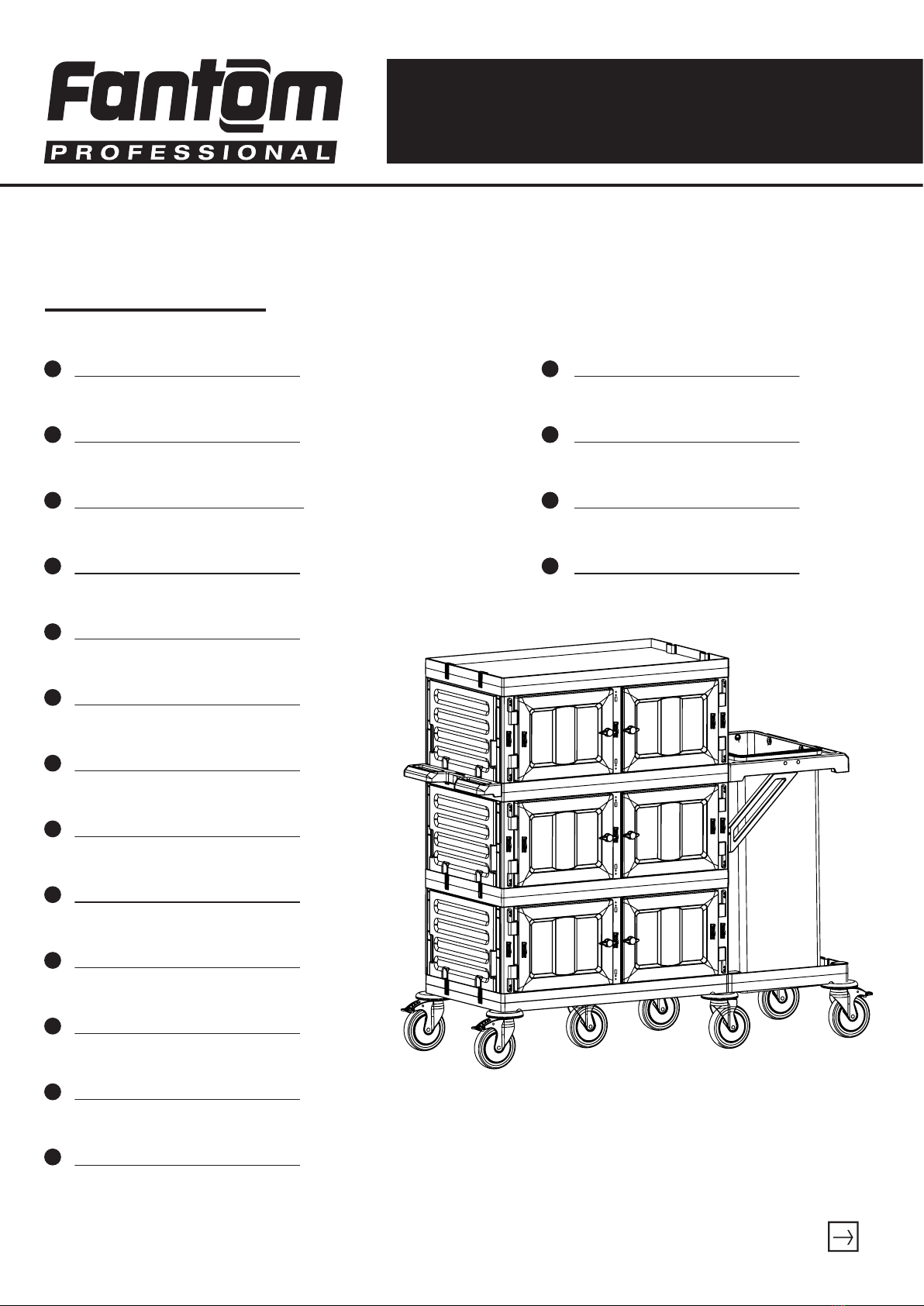

MODELLER / MODELS :

PROCART 450
PROCART 450
Kat Arabası / Housekeeping Trolley
A
B
C
D
N
O
P
R
E
F
G
H
I
J
K
L
M
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPO 516T X 1 SET
Procart Plastik Orta Tekerlek Takımı Ø150 mm
Procart Plastic Middle Wheel Set Ø150 mm
PROCART TPF 517F X 4 SET
Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD X 1 SET
Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
Cleaning Trolley Maxi Body - Female/Female
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART OKP 609K X 6 SET
Servis Arabası Küçük Ön Kapak
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 3 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART KDR 615D X 5 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART HOG 175DD X 2 SET
Kat Arabası Büyük Araba Orta Gövde - Diși/Diși
Housekeeping Trolley Middle Body - Female/Female
PROCART HUG 180DD X 1 SET
Kat Arabası Büyük Araba Üst Gövde - Diși/Diși
Housekeeping Trolley Upper Body - Female/Female
PROCART OKP 405K X 6 SET
Temizlik Arabası Küçük Ön Kapak
Cleaning Trolley Mini Front Cover
PROCART ITM 310S X 1 SET
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D X 1 SET
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

1
2
PROCART 450
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPO 516T
• 1 Set Procart Plastik Orta Tekerlek Takımı Ø150 mm
• 1 Set Procart Plastic Middle Wheel Set Ø150 mm
PROCART TPF 517F
• 4 Set Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 4 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD
• 1 Set Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
• 1 Set Cleaning Trolley Maxi Base Body - Female/Female
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 2 Set Servis Arabası Kısa Direk Takımı
• 2 Sets Service Trolley Short Column Set
PROCART HOG 175DD
• 1 Set Kat Arabası Büyük Araba Orta Gövde - Diși/Diși
• 1 Set Housekeeping Trolley Middle Body - Female/Female
A
A
B
B
C
C
C
D
D
E
E
F
F
F
G
GG
H
HH
I
I
I
J
J
JJ
K
K

3
4

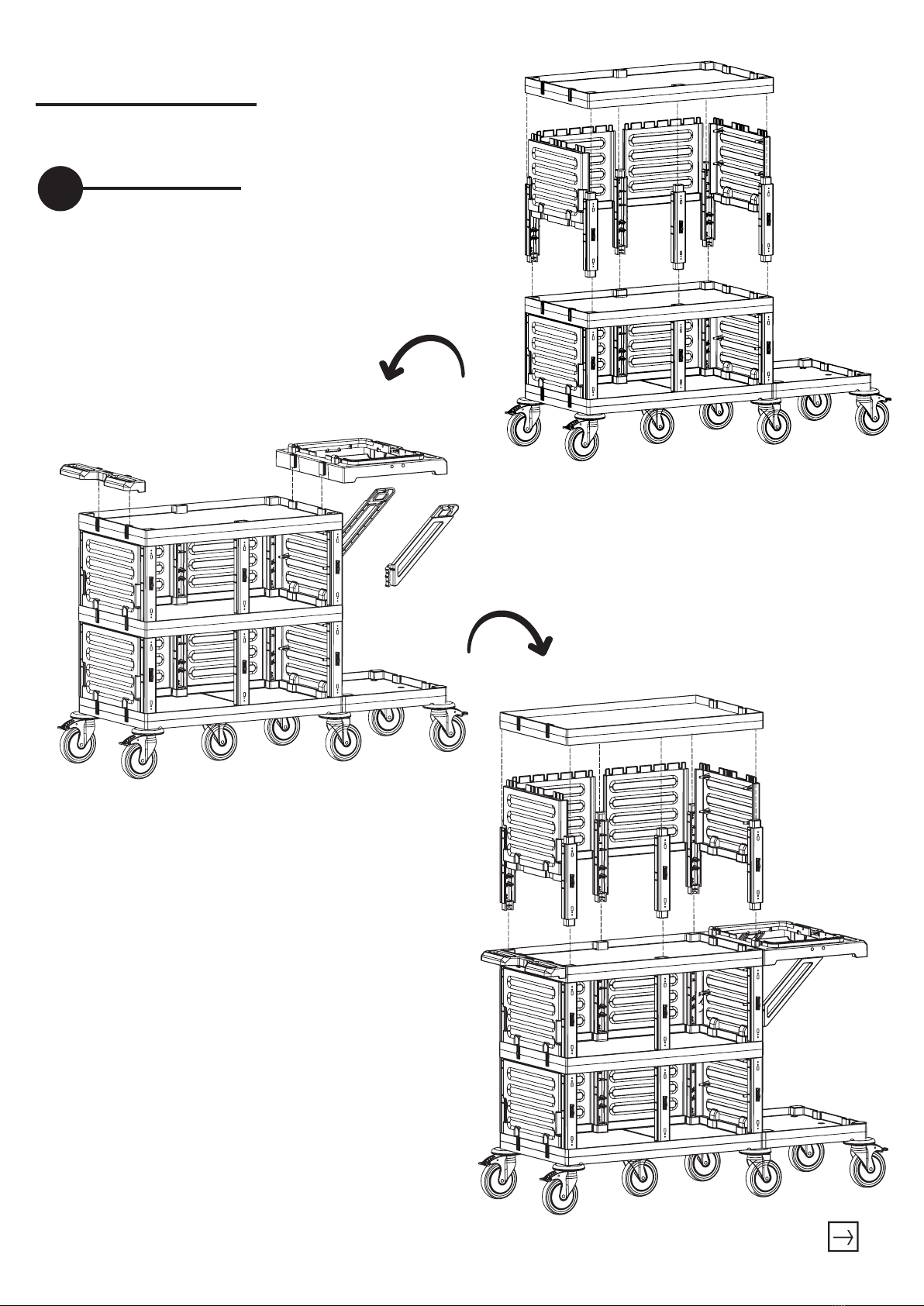

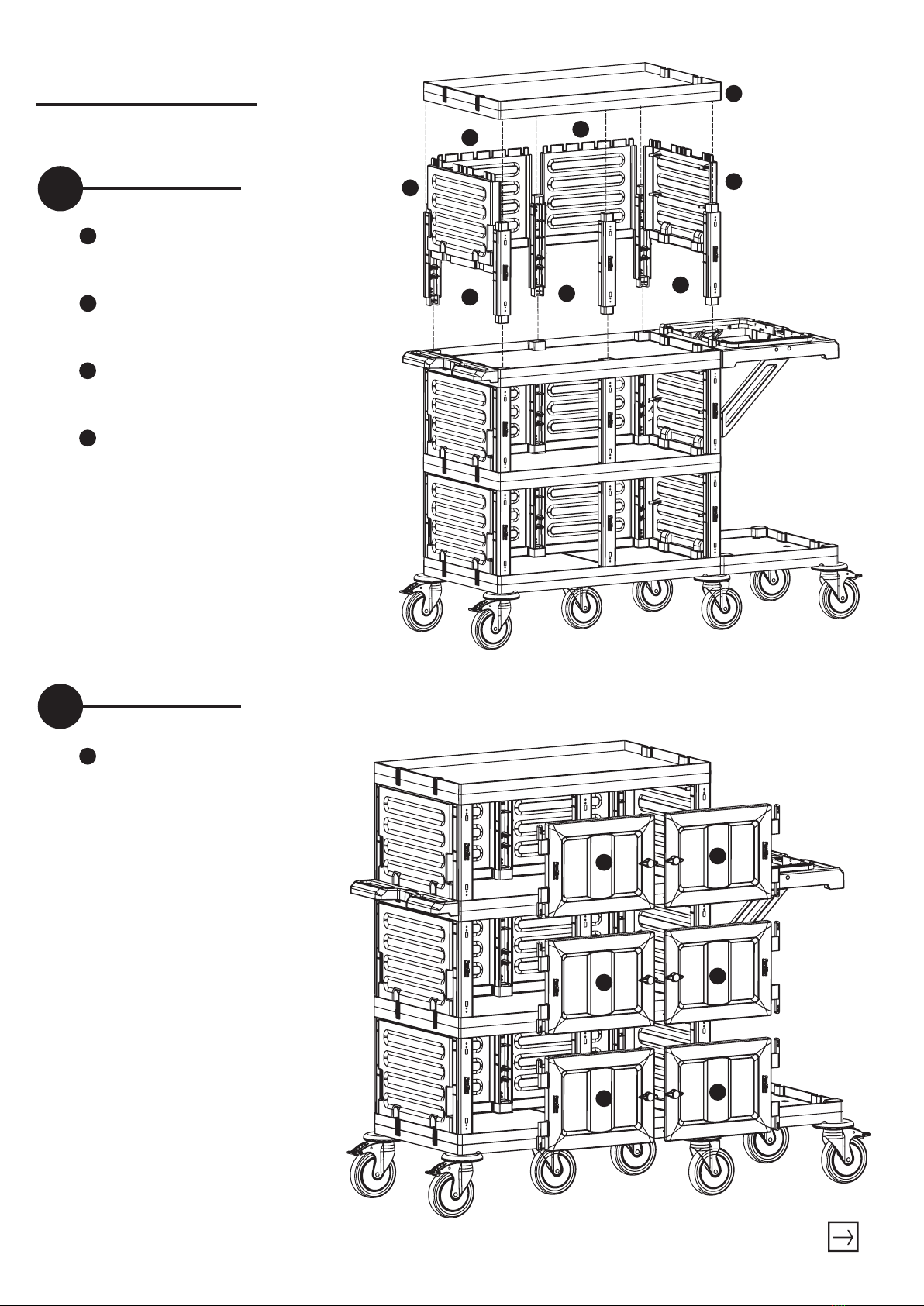

PROCART 450
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 2 Set Servis Arabası Kısa Direk Takımı
• 2 Sets Service Trolley Short Column Set
PROCART HOG 175DD
• 1 Set Kat Arabası Büyük Araba Orta Gövde - Diși/Diși
• 1 Set Housekeeping Trolley Middle Body - Female/Female
PROCART ITM 310S
• 1 Set Temizlik Arabası İtme Sapı
• 1 Set Cleaning Trolley Push Handle
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set
H
HH
I
II
J
J
JJ
K
K
NN
O
O
PP

5
6
PROCART 450
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART HUG 180DD
• 1 Set Kat Arabası Büyük Araba Üst Gövde - Diși/Diși
• 1 Set Housekeeping Trolley Upper Body - Female/Female
PROCART OKP 405K
• 6 Set Temizlik Arabası Küçük Ön Kapak
• 6 Sets Cleaning Trolley Mini Front Cover
H
HH
I
II
J
JJJ
L
L
M
M
M
M
M
M
M

7
PROCART 450
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
R
R

PROCART 74501
PROCART 74501
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
PROCART 450 X 1 SET
Kat Arabası
Housekeeping Trolley
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART JET 720S X 1 SET
Jet Temizlik Seti Çift Kovalı & Presli 2 X 25 Litre
Jet Cleaning Set With Duo Bucket & Down Press 2 X 25 Liters
1
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
A
B
B
C
CC
D
DD

2
PROCART 74501

3
4
PROCART 74501
PROCART JET 720S
• 1 Set Jet Temizlik Seti Çift Kovalı & Presli 2 X 25 Litre
• 1 Set Jet Cleaning Set With Duo Bucket & Down Press 2 X 25 Liters
E
E

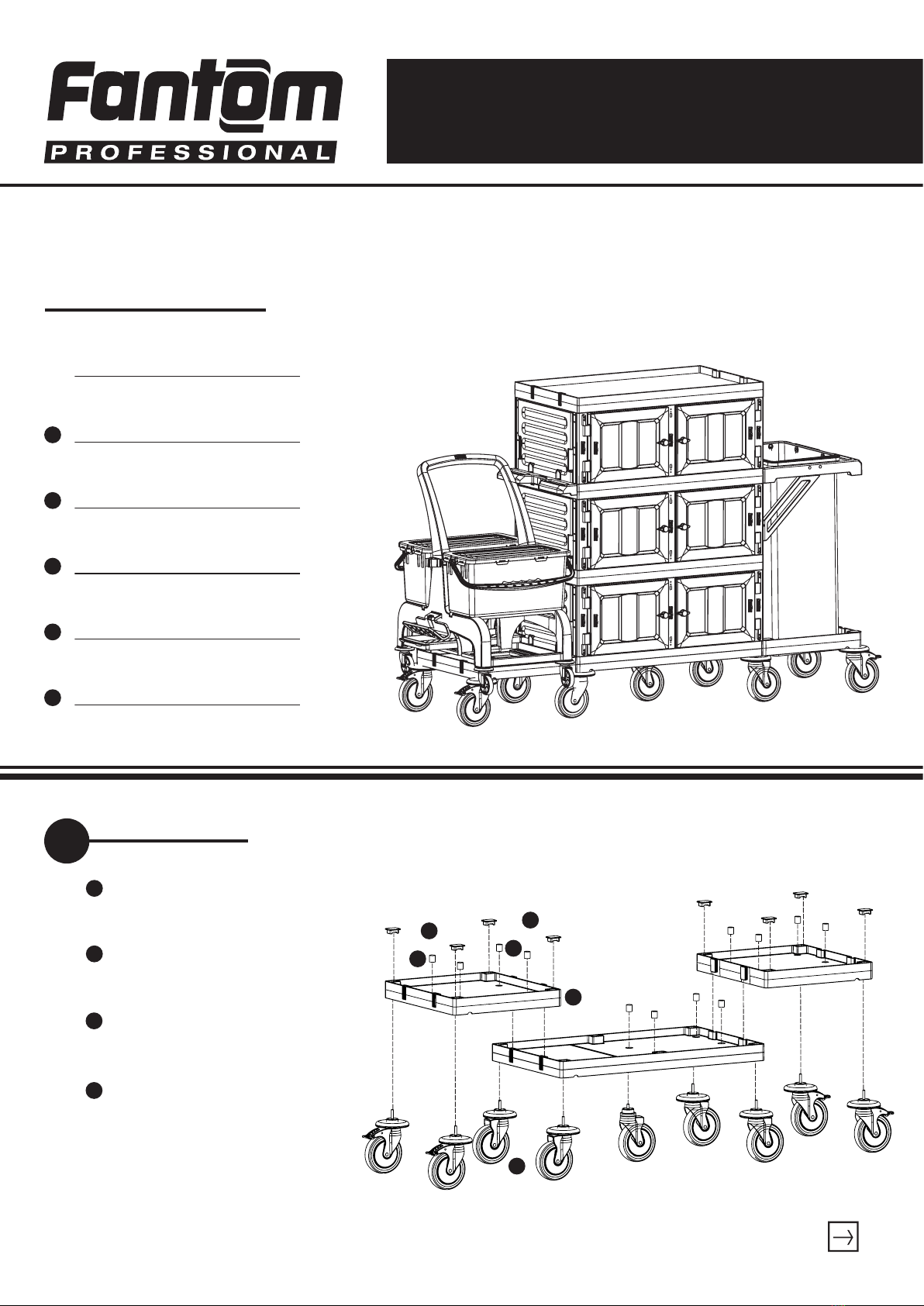

PROCART 74502
PROCART 74502
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
PROCART 450 X 1 SET
Kat Arabası
Housekeeping Trolley
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART JET 722S X 1 SET
Jet Temizlik Seti Sızdırmaz Kovalı 2 X 22 Litre
Jet Cleaning Set With Duo Leakproof Bucket 2 X 22 Liters
1
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
A
B
B
C
CC
D
DD

2
PROCART 74502

3
PROCART 74502
4
PROCART JET 722S
• 1 Set Jet Temizlik Seti Sızdırmaz Kovalı 2 X 22 Litre
• 1 Set Jet Cleaning Set With Duo Leakproof Bucket 2 X 22 Liters
E
E

PROCART 451
PROCART 451
Kat Arabası / Housekeeping Trolley
A
B
PROCART 450 X 1 SET
Kat Arabası
Housekeeping Trolley
PROCART RAY 515R X 6 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
1

2
PROCART 451

3
4
PROCART 451

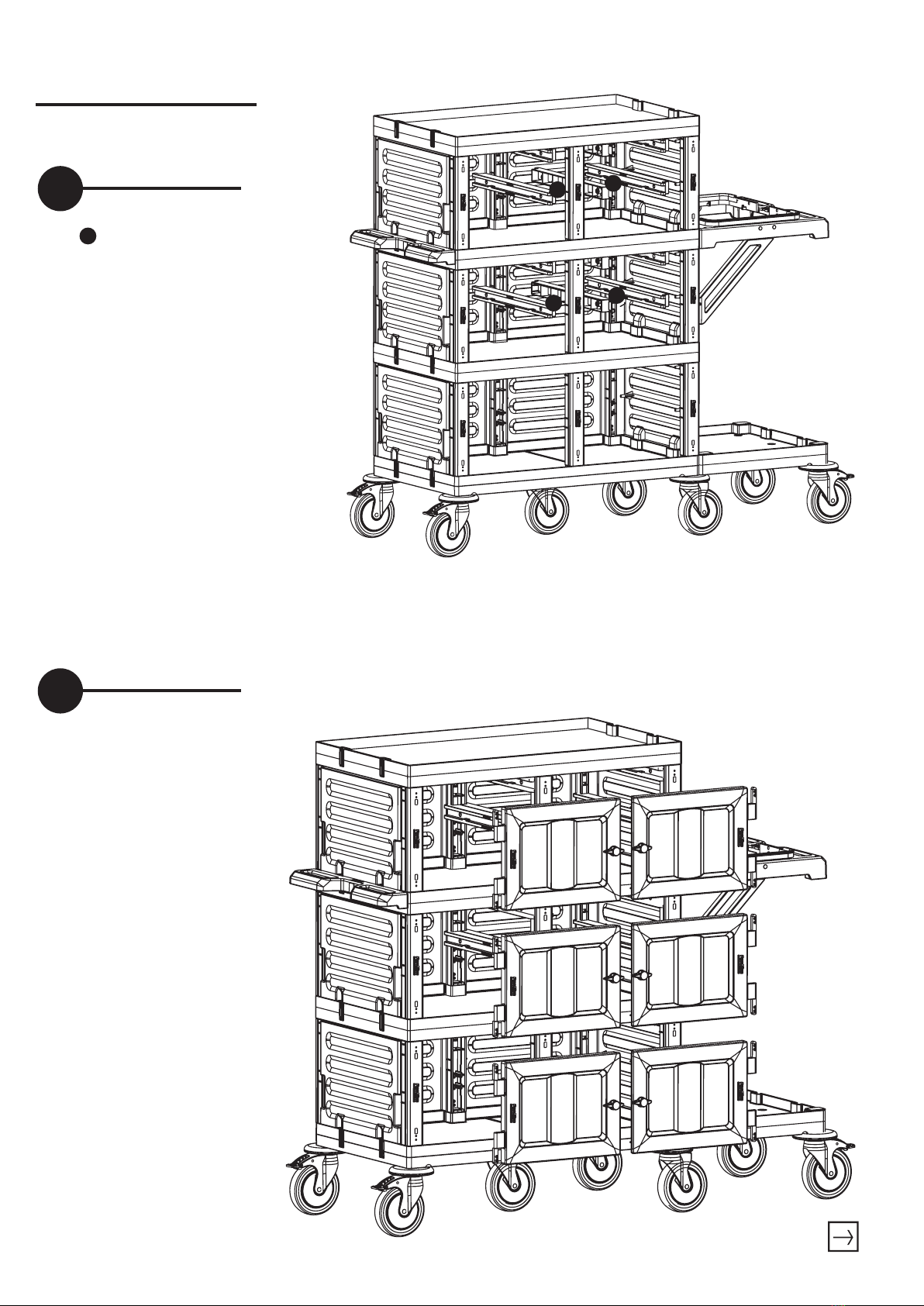

PROCART RAY 515R
• 6 Set Temizlik Arabası Ray Takımı
• 6 Sets Cleaning Trolley Slider Set
A
A
AA
A

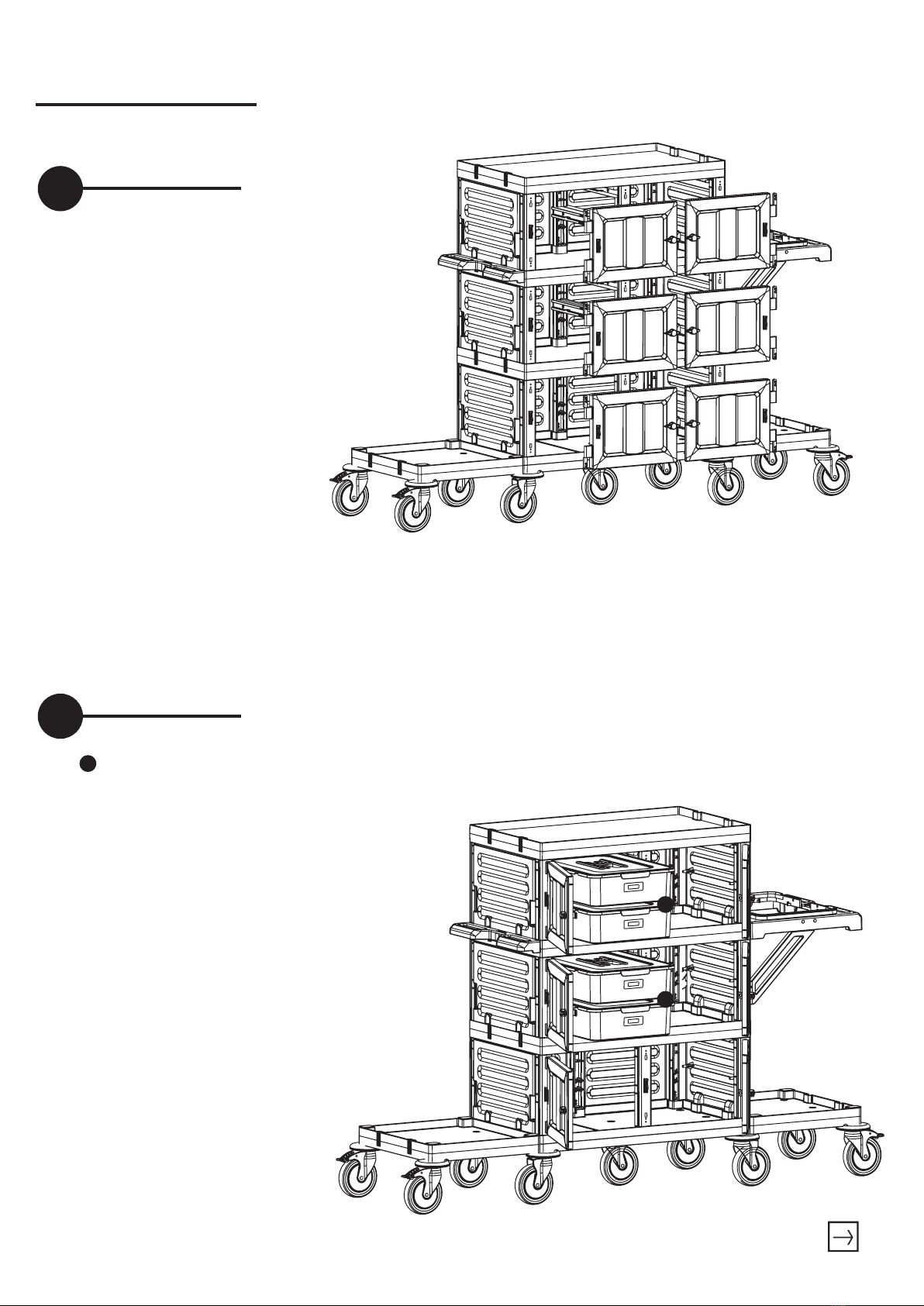

5
PROCART 451
PROCART CKS 630C
• 4 Set Temizlik Arabası Çekmece Seti 18 Litre
• 4 Sets Cleaning Trolley Drawer Set 18 Liters
B
B
B

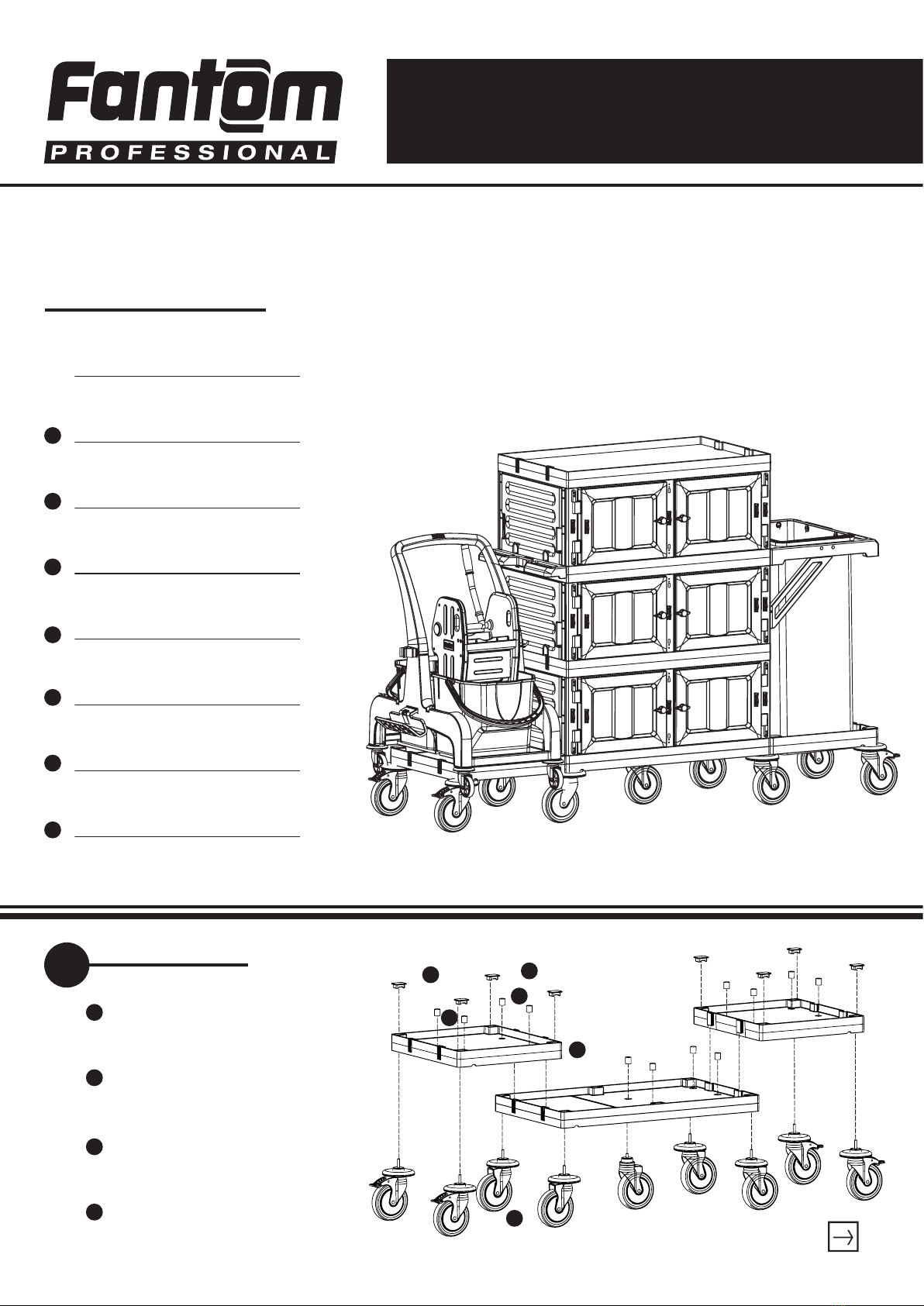

PROCART 74511
PROCART 74511
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
F
G
PROCART 450 X 1 SET
Kat Arabası
Housekeeping Trolley
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART RAY 515R X 6 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 4 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART JET 720S X 1 SET
Jet Temizlik Seti Çift Kovalı & Presli 2 X 25 Litre
Jet Cleaning Set With Duo Bucket & Down Press 2 X 25 Literst
1
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
A
B
B
C
C
C
D
DD

2
PROCART 74511

3
PROCART 74511
4
PROCART RAY 515R
• 6 Set Temizlik Arabası Ray Takımı
• 6 Sets Cleaning Trolley Slider Set
E
E
E
E
E

5
PROCART 74511
6
PROCART CKS 630C
• 4 Set Temizlik Arabası Çekmece Seti 18 Litre
• 4 Sets Cleaning Trolley Drawer Set 18 Liters
F
F
F
