Far Rac 170/c User manual

RAC 170/C

RIVETTATRICE OLEOPNEUMATICA

PER RIVETTI Ø 4,8*

7,8** (* Escluso alluminio **Solo alluminio)

MAGNA-LOK®3/16" - 1/4"

MONOBOLT®3/16" - 1/4"

• ISTRUZIONI USO

• MANUTENZIONE

• AVVERTENZE

OIL PNEUMATIC RIVETING TOOL

FOR RIVETS Ø 4,8*

7,8** (* Aluminium Excluded **Aluminium only)

MAGNA-LOK®3/16" - 1/4"

MONOBOLT®3/16" - 1/4"

• INSTRUCTIONS FOR USE

• MAINTENANCE

• NOTICES

PISTOLET A RIVETER OLEOPNEUMATIQUE

POUR RIVETS Ø 4,8*

7,8** (* Sauf Aluminium **Seulement Aluminium)

MAGNA-LOK®3/16" - 1/4"

MONOBOLT®3/16" - 1/4"

• MODE D'EMPLOI

• ENTRETIEN

• NOTICES

ÖLPNEUMATISCHES NIETWERKZEUG

FÜR NIETE Ø 4,8*

7,8** (* Alu ausgeschlossen ** Nur Aluminium)

MAGNA-LOK®3/16" - 1/4"

MONOBOLT®3/16" - 1/4"

• BEDIENUNGSANLEITUNG

• WARTUNG

• HINWEISE

REMACHADORA OLEONEUMATICA

PARA REMACHESØ 4,8*

7,8** (* Excluido en Aluminio **Solo en Aluminio)

MAGNA-LOK®3/16" - 1/4"

MONOBOLT®3/16" - 1/4"

• INSTRUCCIONES DE USO

• MANUTENCION

• ADVERTENCIAS

RAC 170/CRAC 170/C

• Conforme alla legge 459 del 24/7/96 di attuazione della Direttiva Macchine CEE 89/392 e sue successive modificazioni e integrazioni.

• Leggere attentamente le istruzioni prima dell'uso.

• Per le operazioni di manutenzione e/o riparazione affidarsi a centri di assistenza autorizzati dalla FAR s.r.l. e fare uso

esclusivo di pezzi di ricambio originali. La FAR s.r.l. declina ogni responsabilità per danni da particolari difettosi, che si

dovessero verificare per inadempienza di quanto sopra.

• In Übereinstimmung mit der EEC-Verordnung Nr. 89/392 und deren Änderungen und Ergänzungen.

• Lesen Sie die Betriebsanleitung vor dem Gebrauch sorgfältig.

• Bezüglich Wartung und/oder Reparatur kontaktieren Sie ein von FAR bevollmächtigtes Service und verwenden Sie nur Originalersatzteile.

FAR übernimmt keinerlei Verantwortung für Schäden aus der Verwendung von falschen Teilen (EEC-Verordnung Nr. 85/374).

• In accordance with EEC directive 89/392 and amendments and riders.

• Read carefully the operating instructions before using.

• For maintenance and/or reparation, please contact FAR authorized services and use only original spare parts. FAR has no responsibility

for any damages caused by faulty parts (EEC directive 85/374).

• En conformité à la réglementation CEE n. 89/392 et modifications et intégrations suivantes.

• Avant l'usage, il faut lire soigneusement le mode d'emploi.

• Pour les opérations d'entretien et/ou réparation, il faut s'adresser aux services après-vente autorisés par la société FAR et surtout n'utilisez

que des pièces détachées originales. La société FAR n'est pas responsable pour tout dommage causé par le "non-respect" des règles

mentionnées ci-dessus. (Réglementation CEE n. 85/374).

• De conformidad con la Normas CEE Núm. 89/392 y sucesivas modificaciones y integraciones.

• Leer detenidamente las instrucciones antes del empleo.

• Para las operaciones de manutención y/o reparación consultarse con los Centros de Asistencia Autorizados FAR s.r.l. y utilizar únicamente

piezas de repuesto originales. FAR s.r.l. declina toda responsabilidad por los daños que pueden ser ocasionados con el uso de pieza

defectuosas y si no se cumple lo mencionado arriba (Norma CEE Núm. 85/374).

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

INDICE

ADVERTENCIAS Y MEDIDAS DE SALVAGUARDIA ................................................. hoja 4

PARTES PRINCIPALES ............................................................................................. hoja 9

IDENTIFICACION DE LA REMACHADORA ............................................................... hoja 11

NOTAS GENERALES Y AMBITO DE APLICACION ................................................ hoja 11

DATOS TECNICOS .................................................................................................... hoja 13

USO DE LA REMACHADORA .................................................................................... hoja 15

MANTENIMIENTO Y VARIACION DE TAMAÑO ........................................................ hoja 17

LLENADO DE ACEITE DEL CIRCUITO OLEODINAMICO ........................................ hoja 19

PIEZAS DE REPUESTO ............................................................................................. hoja 20

INDICE

AVVERTENZE DI SICUREZZA .................................................................................... pag. 4

PARTI PRINCIPALI ...................................................................................................... pag. 8

IDENTIFICAZIONE DELLA RIVETTATRICE ............................................................... pag.10

NOTE GENERALI E CAMPO DI APPLICAZIONE ....................................................... pag.10

DATI TECNICI .............................................................................................................. pag.12

USO DELLA RIVETTATRICE ...................................................................................... pag.14

MANUTENZIONE E CAMBIO DI FORMATO ............................................................... pag.16

RABBOCCO OLIO CIRCUITO OLEODINAMICO ........................................................ pag.18

PARTI DI RICAMBIO .................................................................................................... pag.20

INDEX

SAFETY MEASURES AND REQUIREMENTS ...................................................... page 4

MAIN COMPONENTS ................................................................................................ page 9

TOOL IDENTIFICATION ............................................................................................ page 11

GENERAL NOTES AND USE .................................................................................... page 11

TECHNICAL DATA ..................................................................................................... page 13

HOW TO USE YOUR RIVETING TOOL .................................................................... page 15

MAINTENANCE AND CHANGE OF SIZE.................................................................. page 17

TOOPING UP THE OIL-DYNAMIC CIRCUIT ............................................................. page 19

SPARE PARTS .......................................................................................................... page 20

INHALTSVERZEICHNIS

SICHERHEITSMASSNAHMEN UND BESTIMMUNGEN........................................... seite 4

HAUPTSÄCHLICHE TEILE ........................................................................................ seite 9

WERKZEUGIDENTIFIZIERUNG ................................................................................ seite 11

ALLGEMEINES UND HANDHABUNG ....................................................................... seite 11

TECHNISCHEN DATEN ............................................................................................ seite 13

GEBRAUCK DES NIETWERKZEUGS ....................................................................... seite 15

WARTUNG UND AUSWECHSLUNG DES FORMATS.............................................. seite 17

AUFFÜLLEN DES ÖLS DES ÖLDYNAMISCHEN KREISLAUFS .............................. seite 19

ERSATZTEILE .......................................................................................................... seite 20

INDEX

INSTRUCTIONS ET MESURES DE SECURITE ...................................................... page 4

PARTIES PRICIPALES .............................................................................................. page 9

IDENTIFICATION DE L'OUTIL DE POSE .................................................................. page 11

CARACTERISTIQUES ET EMPLOI ........................................................................... page 11

DONNES TECHNIQUES ............................................................................................ page 13

MODE D'EMPLOI ....................................................................................................... page 15

ENTRETIEN ET CHANGEMENT DE BUSES ............................................................ page 17

REMPLISSAGE DE L'HUILE DU CYRCUIT HYDRAULIQUE ................................... page 19

PIECES DETACHEES ............................................................................................... page 20

Revision - 02 Date 01-2002

ATTENZIONE!!!

CAUTION!!!

ATTENTION !!!

ACHTUNG!!!

ATENCION!!!

La mancata osservanza o

trascuratezza delle

seguenti avvertenze di

sicurezza può avere conseguenze

sulla vostra o altrui incolumità e sul

buon funzionamento dell'utensile

All the operations must be

done in conformity with the

safety requirements,in order

to avoid any consequence for your and

other people's security and to allow the

best tool work way.

Le non respect des

instructions suivantes peut

avoir des conséquences

désagréablespour vous-mêmeset pour

l'intégrité d'autrui.

Alle Arbeiten müssen in

Übereinstimmung mit den

Sicherheitsvorschriften

durchgeführt werden, um die eigene

Sicherheit und die anderer Personen

zu gewährleisten und die beste zu

erreichen.

No cumplir o despreciar las

advertencias de seguridad

puede perjudicar su

incolumidad o la incolumidad de otras

gentes y también el funcionamiento

del equipo.

RAC 170/CRAC 170/C

AVVERTENZE E MISURE

Dl SICUREZZA

• Si raccomanda l’uso dell’utensile da parte

di personale specializzato.

• Usare durante l’impiego dell’uten-

sile, occhiali o visiere protettive e guanti.

• Per eseguire le operazioni di manutenzione e/

o di regolazione dell’utensile utilizzare gli

accessori in dotazione e/o le attrezzature com-

merciali indicate nel capitolo Manutenzione.

• Per le operazioni di carica olio usare solo

fluidi con caratteristiche indicate nel presen-

te fascicolo.

• In caso di perdite accidentali di olio che

dovessero venire a contatto con la pelle,

lavarsi accuratamente con acqua e sapone

alcalino.

• L’utensile può essere trasportato a mano

ed è consigliabile dopo l’uso riporlo nel

proprio imballo.

• Si consiglia ai fini di un corretto funziona-

mento della rivettatrice, una revisione

semestrale.

• Gli interventi di riparazione e pulizia

dell’utensile dovranno essere eseguiti con

macchina non alimentata.

• E’ consigliabile, ove possibile, I’uso di un

bilanciatore di sicurezza.

• La macchina è progettata e costruita in modo

che il livello di pressione acustica continuo

equivalente ponderato A nel posto di lavoro

dell’operatore non superi 85 dB(A).

SAFETY MEASURES AND

REQUIREMENTS

• The tool must be used only by expert

workers.

• A protective visor and gloves must be put

on when using the tool.

• Use equipment recommended in the

maintenance chapter to do any

maintenance and/or regulation of the tool.

• For topping up the oil, we suggest using

only fluids in accordance with the

features specified in this working book.

• If any drop of oil touches your skin, you

must wash with water and alkaline soap.

• The tool can be carried and we suggest

putting it into its box after using.

• The tool needs a thorough six-monthly

overhaul.

• Repairing and cleaning operations must

be done when the tool is not fed.

• If it is possible, we suggest a safety

balancer.

• The tool is made so that acoustic pressure

level continuous equivalent weighted A is not

more than 85 dB (A) where people works.

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

FDE

ADVERTENCIAS Y MEDIDAS

DE SALVAGUARDIA

• El equipo tiene que ser empleado sólo por

personas especializadas.

• Antes de ponerse a utilizar el equipo se ha

de ponerse gafas protectoras o visieras y

guantes.

• Para efectuar las operaciones de

manutención y/o el ajuste del equipo emplear

los accesorios en dotación y/o los utensilios

comerciales describidos en el capítulo

Manutención.

• Al efectuar las operaciones de carga aceite

se recomienda emplear sólo fluidos según

las características indicadas en eso

fascículo.

• En caso de pérdidas casuales de aceite que

entren en contacto con la piel se aconseja

limpiar la piel cuidadosamente con agua y

jabón alcalino.

• Es posible transportar la herramienta a

mano pero, después su utilización, se

aconseja volver a colocarla en su embalaje.

• Para el correcto funcionamiento de la

remachadora se aconseja su revisión

semestral.

• Se ha de cortar siempre la alimentación de

corriente antes de ponerse a hacer

reparaciones o antes de limpiar la

herramienta.

• Se aconseja, si posible, el empleo de un

balancín de seguridad.

• La máquina ha sido proyectada y realizada

de manera que el nivel continuo de presión

acústica equivalente registrado A en el lugar

de trabajo del operador no sobrepase 85

dB(A).

SICHERHEITSMASSNAHMEN

UND BESTIMMUNGEN

• Das Werkzeug darf nur von Facharbeitern

benütz werden.

• Bei Gebrauch des Werkzeuges sind

Schutzbrille und Handschuhe zu

verwenden.

• Verwenden Sie nur Ausrüstungen die in der

Betriebsanleitung empfohlen sind, wenn Sie

am Werkzeug Instandsetzungen und

Regulierungen durchführen.

• Beim Ölwechsel verwenden Sie nur Öle die

den empfohlenen Ölen des Handbuches

entsprechen.

• Falls Sie Öl auf die Haut bekommen,

waschen Sie die mit Wasser und

Alkaliseife ab.

• Wir empfehlen das Werkzeug nach

Gebrauch in die Kassette zu geben, in der

es auch transportiert werden kann.

• Das Werkzeug soll alle sechs Monate

gründlich überholt werden.

• Reparatur und Reinigung bei nicht

angeschlossenem Gerät durchführen.

• Wenn notwendig verwenden Sie einen

Sicherheits-Balancer.

• Das Werkzeug ist so gebaut, daß der

Lärmpegel A nicht mehr als 85 dB(A) am

Arbeitsplatz übersteigt.

INSTRUCTIONS ET MESURES

DE SECURITE

• L'outil de pose doit être utilisé par le

personnel spécialisé.

• Avant l'usage, il faut se munir d'une visière

et de gants de travail.

• Pour l'entretien et/ou réglage de l'outil de

pose, se servir des équipements indiqués

dans le chapitre "ENTRETIEN".

• Pour le remplissage de l'huile, il faut utiliser

les fluides indiqués dans ce dossier.

• En cas de fuites imprévues de huile (au

contact de la peau), il faut se laver

soigneusement avec de l'eau et du savon

alcalin.

• L'outil de pose peut être transporté à main

et il doit être remis dans sa boîte après

l'usage.

• Pour obtenir un bon fonctionnement de

l'outil, nous vous suggérons de le réviser

tous les six mois.

• Il faut faire la réparation et le nettoyage de

l'outil quand il n'est pas alimenté.

• Si possible, il faudrait utiliser des équilibreurs

de sécurité.

• Le plan et la fabrication de l'outil ont été faits

pour obtenir le niveau maxi de 85 dB(A) de

pression acoustique continu équivalent pondéré

A sur la place de travail de l'opérateur.

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

AVVERTENZE E MISURE

Dl SICUREZZA

• In caso di esposizione quotidiana persona-

le in ambiente il cui livello di rumore sia

superiore al limite di sicurezza di 85 dB(A),

fare uso di adeguati mezzi individuali di

protezione dell’udito (cuffia o tappo

antirumore, diminuzione del tempo di espo-

sizione quotidiana etc..).

• Mantenere il banco e/o l’area di lavoro pulita

e ordinata, il disordine può causare danni

alla persona.

• Non lasciare che persone estranee al lavoro

tocchino gli utensili.

• Assicurarsi che i tubi di alimentazione dell'

aria compressa siano correttamente

dimensionati per l’uso previsto.

• Non trascinare l’utensile collegato all’alimen-

tazione tirandolo per il tubo; mantenere que-

st’ultimo lontano da fonti di calore e da og-

getti taglienti.

• Mantenere gli utensili in buono stato

d’uso e puliti, non rimuovere mai le pro-

tezioni e il silenziatore dell’utensile.

• Dopo avere eseguito operazioni di ripara-

zione e/o registrazione assicurarsi di avere

rimosso le chiavi di servizio o di

registrazione.

• Prima di scollegare il tubo dell'aria compres-

sa dalla rivettatrice, assicurarsi che

quest'ultimo non sia in pressione

• Attenersi scrupolosamente a queste

istruzioni.

SAFETY MEASURES AND

REQUIREMENTS

• If the noise level is more than 85 dB (A), you

must use some hearing protections (anti-

noise headset, etc.).

• The workbench and the work surface must

be always clean and tidy.The untidy can cau-

se damages to people.

• Do not allow unauthorized persons to use

the working tools.

• Make you sure that the compressed air

feeding hoses have the correct size to be

used.

• Do not carry the connected tool by pulling

the hose. The hole must be far from any

heating sources or from cutting parts.

• Keep the tools in good conditions ; do not

remove either safety parts or silencers.

• After repairing and/or adjusting, make sure

you have already removed the adjusting

spanners.

• Before disconnecting the compressed air

hose from the tool make sure that there is

no pressure in the hose.

These instructions must be carefully followed.

ATTENZIONE!!!

CAUTION!!!

ATTENTION !!!

ACHTUNG!!!

ATENCION!!!

La mancata osservanza o

trascuratezza delle

seguenti avvertenze di

sicurezza può avere conseguenze

sulla vostra o altrui incolumità e sul

buon funzionamento dell'utensile

All the operations must be

done in conformity with the

safety requirements,in order

to avoid any consequence for your and

other people's security and to allow the

best tool work way.

Le non respect des

instructions suivantes peut

avoir des conséquences

désagréablespour vous-mêmes etpour

l'intégrité d'autrui.

Alle Arbeiten müssen in

Übereinstimmung mit den

Sicherheitsvorschriften

durchgeführt werden, um die eigene

Sicherheit und die anderer Personen

zu gewährleisten und die beste zu

erreichen.

No cumplir o despreciar las

advertencias de seguridad

puede perjudicar su

incolumidad o la incolumidad de otras

gentes y también el funcionamiento

del equipo.

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

FDE

ADVERTENCIAS Y MEDIDAS

DE SALVAGUARDIA

• En caso de exposición diaria en un lugar

donde el nivel de ruido sea mayor que el

límite de seguridad de 85 dB(A), utilizar

medidas de protección del oído (auriculares

o tapón supresor de ruidos, disminución del

tiempo de exposición diaria, etc.).

• Mantener el banco y/o la zona de trabajo

limpia, pues el desorden puede ocasionar

daños a las personas.

• No se permiten a personas inexpertas tocar

los equipos.

• Asegurarse que los tubos de alimentación

del aire comprimido tengan la dimensión

idónea según la utilización prevista.

• Jamás se arrastrará el equipo conectado a

la alimentación tirando su tubo; mantener

siempre el tubo lejos de fuentes de calor y

de objetos contundentes.

• Mantener los equipos en buena condición y

limpios.Jamás se quitarán las protecciones

o el silenciador del equipo.

• Se han de remover siempre las llaves de

servicio y de ajuste después las operaciones

de reparación y/o de ajuste.

• Antes de desconectar el tubo del aire

comprimido de la remachadora, asegurase

que éste no esté bajo presión.

• Se han de cumplir detenidamente estas

instrucciones.

SICHERHEITSMASSNAHMEN

UND BESTIMMUNGEN

• Falls der Lärmpegel 85 dB(A) übersteigt,

müssen Sie einen Gehörschutz

verwenden .

• Die Werkbank und Arbeitsfläche soll

immer rein sein, ansonsten besteht

Verletzungsgefahr.

• Werkzeuge dürfen durch Unbefugte nicht

betrieben werden.

• Versichern Sie sich, daß der

Druckluftschlauch in der richtigen

Dimension ist.

• Nehmen Sie das angeschlossene

Werkzeug nie am Druckluftschlauch

Das gesamte Werkzeug soll fern von

Hitze und schneidenden Teilen gehalten

werden.

• Halten Sie das Werkzeug in guter

Verfassung und verändern Sie weder

Schutzvorrichtungen noch Schall-

dämpfer.

• Nach Reparatur und/oder Einstellung

vergewissern Sie sich, daß das

Sicherheitswerkzeug entfernt wurde.

• Bevor Sie den Druckluftschlauch

abschließen, vergewissern Sie sich, daß

dieser drucklos ist.

• Diese Anweisungen müssen sorgfältig

beachtet werden.

INSTRUCTIONS ET MESURES

DE SECURITE

• En cas d'exposition quotidienne où le niveau

de bruit soit supérieur à la limite de sécurité

85dB(A), l'on doit s'assurer la protection de

l'ouïe (casque antibruit, réduction du temps

d'exposition quotidienne, etc).

• La table et la place de travail doivent être

toujours propres et rangées. Le désordre

peut causer des dommages aux personnes.

• Personne (si étranger) ne peut utiliser les

outils de pose.

• Il faut s'assurer que les tuyaux d'alimentation

de l'air comprimé soient appropriés

(conformes) à l'utilisation prévue.

• Ne pas traîner l'outil de pose quand il est

connecté à l'alimentation. Le tuyau doit se

trouver toujours loin de sources de chaleur

ou d'objets tranchants.

• Les outils de pose doivent être toujours en

bon état. Ne pas enlever les protections et

le silencieux de l'outil.

• Après la réparation et/ou réglage, il faut

s'assurer d'avoir enlever les clés de réglage.

• Avant de déconnecter le tuyau de l'air

comprimé de l'outil de pose, il faut s'assurer

qu'il ne soit pas en pression.

• Suivre scrupuleusement ces instructions.

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

PARTI PRINCIPALI

A) ...................................................................................................................................................................................... Ugello

B) ................................................................................................................................................................. Attacco bilanciatore

C) ................................................................................................................................................................................. Serbatoio

D) .................................................................................................................................................. Levetta chiusura aspirazione

E) ................................................................................................................................................................ Pulsante di trazione

F) ................................................................................................................................................................ Tappo serbatoio olio

G) ................................................................................................................................................ Allacciamento aria compressa

H) .............................................................................................................................................................. Cannotto porta ugello

I) .......................................................................................................................................................................... Compensatore

Ø145

350

Ø60

Ø24

322

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

MAIN COMPONENTS

A) ..................................................................................................................................................................................... Nozzle

B) ...............................................................................................................................................................Balancer connection

C) ........................................................................................................................................................................ Nails container

D) ............................................................................................................................................................. Suction opening lever

E)............................................................................................................................................................ Tensile strenght button

F) .............................................................................................................................................................................Oil tank plug

G) ................................................................................................................................................... Compressed air connection

H) ............................................................................................................................................................... Head carring nozzle

I) ............................................................................................................................................................................ Compensator

PARTIES PRINCIPALES

A) ........................................................................................................................................................................................Buse

B) ..................................................................................................................................................................... Etrier de support

C) .......................................................................................................................................................Bol de récupération clous

D) ..................................................................................................................................................... Levier ouverture aspiration

E)................................................................................................................................................................... Bouton de traction

F) ................................................................................................................................................. Orifice de remplissage d’huile

G) ......................................................................................................................................................... Raccord d’air comprimè

H) .......................................................................................................................................................................Tête porte buse

I) .......................................................................................................................................................................... Compensateur

PARTIES PRINCIPALES

A) ................................................................................................................................................................................... Inyector

B) ..................................................................................................................................................................Toma balanceador

C) ....................................................................................................................................................................................Tanque

D) ............................................................................................................................................. Palanca de apertura aspiración

E)................................................................................................................................................................Pulsador de tracción

F) ................................................................................................................................................................Tapón tanque aceite

G) .....................................................................................................................................................Conexión aire comprimido.

H) .................................................................................................................................................. Tubito externo porta inyector

I) ........................................................................................................................................................................... Compensador

HAUPTSÄCHLICHE TEILE

A) .............................................................................................................................................................................. Mundstück

B) .................................................................................................................................................................. Balancerhalterung

C) ......................................................................................................................................................................... Nagelbehälter

D) .......................................................................................................................................................... Hebel für Einlaßöffnung

E).................................................................................................................................................................. Auslöser für Ziehen

F) .....................................................................................................................................................................Öleinfüllschraube

G) ................................................................................................................................................................... Druckluftanschluß

H) .....................................................................................................................................................................Mundstückträger

I) ...............................................................................................................................................................................Ausgleicher

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

IDENTIFICAZIONE DELLA RIVETTATRICE

La rivettatrice RAC 170/C è identificata da una targhetta adesiva indicante nome e indirizzo costruttore e modello. In caso di richiesta di assistenza

tecnica fare sempre riferimento ai dati riportati sulla targhetta.

NOTE GENERALI E CAMPO DI APPLICAZIONE

L'uso dell'utensile è finalizzato esclusivamente all'utilizzo di rivetti a strappo di diametro compreso tra ø 4,8 (escluso allumino) e 7,8 mm (Solo

alluminio).La rivettatrice RAC 170/C può inoltre utilizzare rivetti MONOBOLT

e MAGNA-LOK

3/16" - 1/4" previa installazione degli appositi

ugelli.Il sistema oleopneumatico utilizzato dalla rivettatrice RAC170/C fornisce una maggior potenza rispetto al tradizionale sistema pneumatico

su cui si basano altri modelli di rivettatrici. Ciò significa una drastica riduzione dei problemi dovuti all'usura dei componenti con conseguente

aumento di affidabilità e durata. Le soluzioni tecniche adottate riducono le dimensioni e il peso della macchina rendendo la rivettatriceRAC 170/C

assolutamente maneggevole. La possibilità di perdite dal sistema oleodinamico sono precluse dall'impiego di guarnizioni a tenuta che eliminano

questo problema.

MAGNA-LOK è un marchio registrato dalla ditta HUCK

MAGNA-LOK is a trademark registered by HUCK Company

MAGNA-LOK est une marque deposée par la Societé HUCK

MAGNA-LOK ist eine eingetragene Schutzmarke der Firma HUCK

MAGNA-LOK es una marca registrada de la Sociedad HUCK

MONOBOLT è un marchio registrato dalla ditta AVDEL

MONOBOLT is a trademark registered by AVDEL Company

MONOBOLT est une marque deposée par la Societé AVDEL

MONOBOLT ist eine eingetragene Schutzmarke der Firma AVDEL

MONOBOLT es una marca registrada de la Sociedad AVDEL

VIA GIOVANNI XXIII,2

QUARTO INFERIORE (BO)

RAC

170/C

ITALIA

Nome e indirizzo costruttore

Name and address of manufacturer

Nom et adresse du constructeur

Name und Adresse der Herstellfirma

Nombre y dirección del productor

Modello

Model

Modèle

Modell

Modelo

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

ALLGEMEINES UND HANDHABUNG

Das Werkzeug soll nur für Niete von 4,8 (Aluminium ausgeschlossen) und 7,8 mm (nur Aluminium) verwendet werden.

Außerdem kann das Nietwerkzeug RAC 170/C mit den Nieten MONOBOLT

und MAGNA-LOK

3/16" - 1/4" betrieben werden, nachdem man

die Mundstücke entfernt hat. Das Ölpneumatische System der RAC 170/C gewährleistet mehr Kraft als das pneumatische System anderer

Modelle.. Dies bedeutet eine drastische Herabsetzung der Probleme, die auf den Verschleiß der Komponenten zurückzuführen sind und einem

sich daraus ergebenden Anstieg der Zuverlässigkeit und Haltbarkeit. Die angewandten technischen Lösungen setzen die Dimensionen und das

Gewicht der Maschine herab und machen das Nietwerkzeug RAC 170/C absolut handlich. Die Möglichkeiten des Auslaufens von Öl aus dem

öldynamischen System werden durch die Verwendung von undurchlässigen Dichtungen verhindert, die dieses Problem eliminieren.

GENERAL NOTES AND USE

The tool must be used for rivets diam. 4.8 (aluminium excluded) - 7.8 mm (aluminium only) .

The riveting tool RAC 170/C can also work with rivets type MONOBOLT

and MAGNA-LOK

3/16" - 1/4" by previous replacement of the nozzles.

The RAC 170/C oil pneumatic system assures more power than the pneumatic system used for other models. That means a reduction in the

problems due to the wear and tear of the components, therefore, there will be an increase in reliability. The technical solutions adopted reduce

the dimensions and the weight of the tooi which, for these reasons, make it very handy. The possibilities of leakage from the oil-dynamic system,

are eliminated by some sealed gaskets, which solve this problem.

CARACTERISTIQUES ET EMPLOI

L'outil de pose ne peut être utilisé que pour rivets de ø 4,8 (sauf aluminium) à 7,8 mm (seulement aluminium).

Le pistolet RAC 170/C peut être, en outre, être utilisé avec les rivets MONOBOLT

et MAGNA-LOK

3/16" - 1/4", après avoir remplacé les buses.

Lesystèmeoléopneumatique de l'outilRAC 170/C permetd'obtenir un puissancesupérieure par rapport ausystèmepneumatique traditionnel.Cela

signifie une réduction des problemes provoques par l’usure des composants, donc, une plus grande longevité. Les solutions techniques adoptées

réduisent les dimensions et le poids du pistolet en la rendant très maniable. Les risques de fuites du système oléodynamique sont éliminés par

l’utilisation de joints à haute résistance.

NOTAS GENERALES Y AMBITO DE APLICACION

El equipo se utiliza sólo para remaches de diámetro incluido entre ø 4,8 (aluminio excluido) y 7,8 mm (solo aluminio).

La rivettatrice RAC 170/C puede emplear también remaches MONOBOLT

y MAGNA-LOK

3/16" - 1/4" previo reemplazo de los apropiados inyectores.

Gracias al sistema oleoneumático, la remachadora RAC170/C brinda una potencia mayor respecto a las tradicionales remachadoras neumáticas. Esto

significa una notable reducción de los problemas causados por el desgaste de los componentes y como consecuencia un aumento de la fiabilidad y duración.

Las soluciones técnicas adoptadas reducen las dimensiones y el peso de la máquina rindiendo la remachadora RAC 170/C absolutamente maniobrable.

Las posibilidades de perdida por et sistema oleodinámico son eliminadas con el uso de retenes que eliminan este problema.

IDENTIFICACION DE LA REMACHADORA

La remachadora RAC 170/C se identifica por una placa adhesiva en la que se encuentran el nombre y la dirección del fabricante y el modelo.

Al consultar con el servicio de asistencia técnica, mencionar siempre los datos en la placa.

WERKZEUGIDENTIFIZIERUNG

Das Blindniet-Werkzeug RAC 170/C ist durch ein Schild gekennzeichnet, welches den Namen und Adresse des Herstellers und das Modell

aufweist. Falls ein Service notwendig ist, lesen Sie die Daten des Schildes ab.

TOOL IDENTIFICATION

The riveting tool RAC 170/C is identified by a label showing the name and the address of the manufacturer and model. If any service is requested

please make reference to data shown on the label.

IDENTIFICATION DE L'OUTIL DE POSE

L'outil de pose RAC 170/C peut être identifié par une étiquette collante avec nom et adresse du fabricant et modèle.

En cas de service après-vente, il faut toujours se référer aux donnés indiqués sur l'étiquette

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

DATI TECNICI

• Pressione di esercizio ..................................................................................................................................... 6 BAR

• Diametro interno minimo tubo alimentazione aria compressa............................................................. ø min.= 8 mm

• Consumo aria per ciclo ..................................................................................................................................10,9 Lt.

• Potenza Massima ............................................................................................................................. 6 BAR-2000 Kg

• Peso ............................................................................................................................................................ 2,966 Kg

• Temperatura di utilizzo ..............................................................................................................................- 5°/ + 50°

• Valore medio quadratico ponderato in frequenza dell'accelerazione

complessiva ,(Ac) a cui sono sottoposte le membra superiori............................................................... 16,7 m/sec2

ALIMENTAZIONE DELL'ARIA

L'aria di alimentazione deve essere libera da corpi estranei e da umidità per proteggere la macchina da usura precoce delle parti in movimento;

è consigliabile, pertanto, l'impiego di un gruppo lubrificatore per aria compressa.

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

TECHNICAL DATA

DONNES TECHNIQUES

DATOS TÈCNICOS

TECHNISCHE DATEN

AIR FEED

Theairfeed must be free fromforeignbodies and humidity in ordertoprotect the tool from prematurewearand tear of the componentsin movement,

therefore we suggest to use a lubrificator group for compressed air.

•

Working pressure ..................................................................................................................

6 BAR

•

Min. int. diam. of the compressed air feeding hose ................................................

min. diam= 8 mm

•

Air consumption per cycle .....................................................................................................

10,9 Lt.

•

Max power .................................................................................................................

6 BAR-2000 Kg

•

Weight ..................................................................................................................................

2,966Kg

•

Working temperature .........................................................................................................

- 5

/ + 50

•

Root mean square in total acceleration frequency (Ac)

to which the arms are subjected. ...................................................................................

16,7 m/sec2

•

Pression d'utilization ..............................................................................................................

6 BAR

•

Diamètre int. min. tuyau alimentation air comprimé ...............................................

min. diam= 8 mm

•

Consommation d'air par cycle ...............................................................................................

10,9 Lt.

•

Puissance Maximum .................................................................................................

6 BAR-2000 Kg

•

Poids ....................................................................................................................................

2,966Kg

•

Température d'utilisation ...................................................................................................

- 5

/ + 50

•

Valeur moyenne quadratique pondérée en fréquence de l'accélération totale (Ac)

à laquelle les bras sont soumis .....................................................................................

16,7 m/sec2

•

Betriebsdruck ........................................................................................................................

6 BAR

•

Der Mindestinnendurchmesser des Druckluftschlauches beträgt ..........................................

8 mm

•

Luftverbrauch .......................................................................................................................

10,9 Lt.

•

Maximale leistung......................................................................................................

6 BAR-2000 Kg

•

Gewicht ...............................................................................................................................

2,966 Kg

•

Einsatztemperatur ...................................................................................................... von

- 5

/ + 50

•

Mittelquadratwert der Beschleunigungsfrequenz (Ac),

die sich auf den Arm auswirkt ........................................................................................

16,7 m/sec2

•

Presion de ejercicio ...............................................................................................................

6 BAR

•

Diámetro interior mínimo del tubo de alimentación aire comprimido ..................................

ø min.= 8 mm

•

Consumo aire por ciclo..........................................................................................................

10,9 Lt.

•

Potencia máxima ........................................................................................................

6 BAR-2000Kg

• Peso ............................................................................................................................................................ 2,966 Kg

•

Temperatura de utilización ................................................................................................

- 5

/ + 50

•

Valor medio cuadrático de la aceleración total registrado en frecuencia ,(Ac)

ejercitado sobre los miembros articulados superiores ...................................................

16,7 m/sec2

ALIMENTATION EN AIR

L'air d'alimentation doit être libre de corps étrangers et d'humidité pour sauvegarder l'outil de l'usure précoce des parties en mouvement, donc

il est recommandé d'employer un groupe de graissage pour air comprimè.

LUFTSPEISUNG

Die verwendete Luft darf keine Fremdkörper und Feuchtigkeit enthalten, um die Maschine vor dem vorzeitigen Verschleiß der sich bewegenden

Teile zu schützen. Deshalb ist die Verwendung einer Wartungseinheit für Druckluft unbedingt notwendig.

ALIMENTACION DEL AIRE

El aire de alimentación debe estar libre de cuerpos extraños y de humedad para proteger la máquina de usura precoz de las partes en movimiento,

se aconseja el uso de un grupo de lubricación para aire comprimido.

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

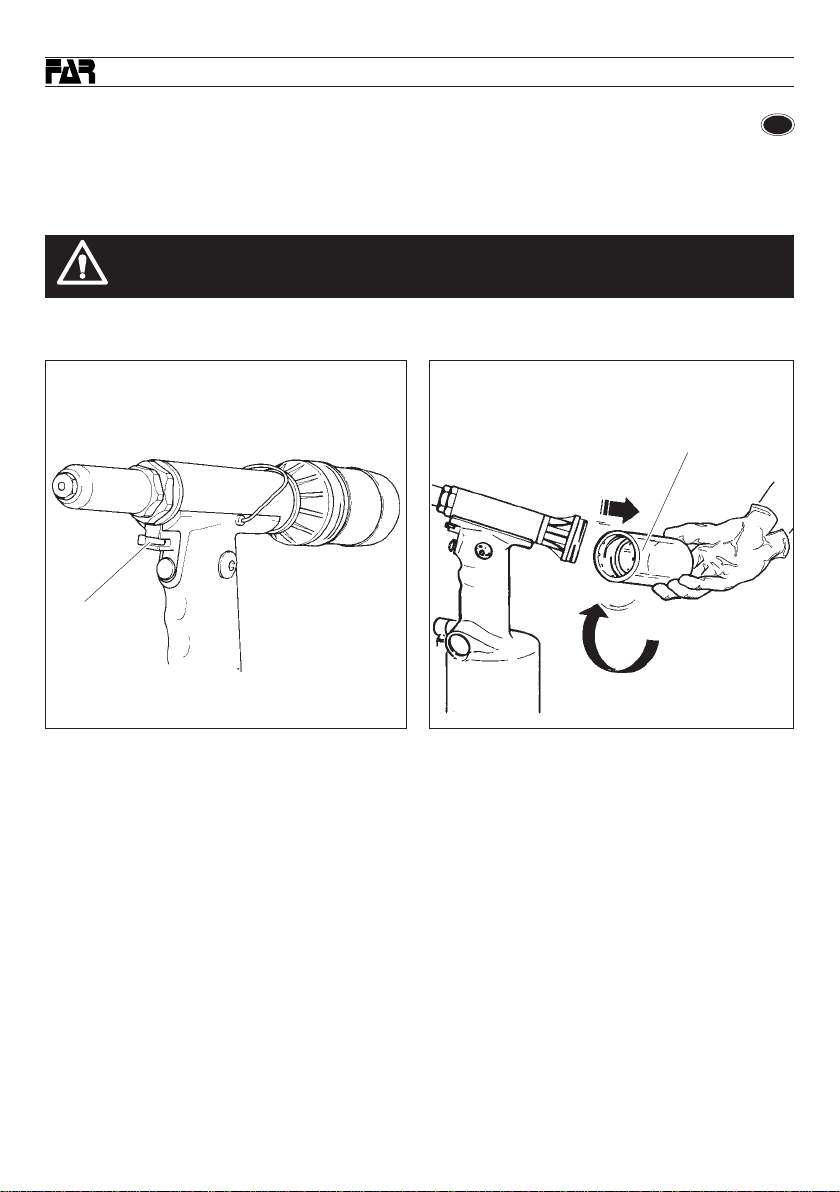

USO DELLA RIVETTATRICE

Il chiodo troncato dopo il serraggio del rivetto, viene aspirato dalla rivettatrice ed espulso dalla parte posteriore all’interno dell’apposito serbatoio

(B). L'aspirazione si attiva mediante la rotazione della levetta (A). Mediante il sistema di aspirazione del chiodo, il rivetto resta posizionato

sull’ugello anche tenendo la testa della rivettatrice rivolta verso il basso, aumentando notevolmente la praticità della rivettatrice; non trattenere

il rivetto con le dita!

ATTENZIONE!! Non togliere per nessun motivo il serbatoio (B) durante l'operazione di rivettatura, poiché

l'espulsione del chiodo dalla parte posteriore della rivettatrice, può causare danni all'operatore e a persone che si

trovano in prossimità della zona di lavoro.

A serbatoio (B) pieno non azionare la rivettatrice, togliere alimentazione, svitare il contenitore (B) e svuotarlo in un apposito contenitore. NON

DISPERDERE I CHIODI TRANCIATI NELL' AMBIENTE! Riposizionare il serbatoio (B) e riprendere il normale ciclo di lavoro.

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

MODE D'EMPLOI

Après le serrage du rivet, le clou trançonné est entraîné par le pistolet et expulsé dans le conteneur en plastique (B) pour les clous. L'aspiration

se active en tournant le levier (A). Par le système d’aspiration le rivet reste dans la buse, même en tournant la tête de l’outil en bas. De cette façon

on augmentera considérablement la praticité du pistolet. Ne pas retenir le rivet avec les doigts!

HOW TO USE YOUR RIVETING TOOL

After the clamping, the sheared nail is piped by the riveting tool and ejected from the back into the special container (B).

By swinging the lever (A) you can activate the suction. By the suction nail system, the rivet remains in the nozzle also turning over the head of

the riveting tool downwards: this detail increases a lot the usefulness of the riveting tool. Do not keep the rivet with your fingers!

USO DE LA REMACHADORA

El clavo truncado luego del ajuste del remache es absorbido por la remachadora y expulsado por la parte posterior en el interior del especifico

tanque (B). La aspiración se activa mediante la rotación de la palanca (A). A través del sistema de aspiración del clavo, el remache queda

posicionadosobreel inyector aunque la cabeza delaremachadora esté hacia abajo: esto aumentanotablementela practicidad de la remachadora.

¡No sujetar el remache con los dedos!

GEBRAUCH DES NIETWERKZEUGS

Nach dem Anziehen des Nietes wird der abgerissene Nagel vom Nietwerkzeug abgesaugt und ins innere des dafür vorgesehenen Nagelbehälters

(B) transportiert. Die Absaugung wird mittels Drehung des Ansaughebels (A) betrieben. Durch das Absaugsystem des Nagels bleibt der Niet auf

dem Mundstück in seiner Stellung, auch wenn der Kopf des Nietwerkzeuges nach unten gehalten wird. Auf diese Weise wird die Produktivität

des Nietwerkzeuges erheblich erhöht. Den Niet mit den Fingern NICHT zurückhalten!

When the container (B) is full of nails do not use the riveting tool. Disconnect the tool, unscrew the container (B) and empty it. DO NOT DISPERSE

ANY NAIL! Screw the container and start again to work;

WARNING!! Do not remove the container (B) during the riveting operation, as the nail ejection can cause damages

to the worker or to persons who are nearby the work surface.

Con el tanque (B) lleno jamás se pondrá en función la remachadora. En cambio, cortar la alimentación, destornillar el contenedor (B) y efectuar

el vaciado por medio de un apropiado contenedor. JAMAS SE DEJARAN LOS REMACHES TRUNCADOS EN EL AMBIENTE! Volver a colocar

el tanque (B) y efectuar un regular ciclo de trabajo.

¡CUIDADO!Jamás se quitará el tanque (B) durante la operación de remachado pues el remache truncado,

durante su trayecto hasta la parte posterior de la remachadora, puede ocasionar daños al operador y a las

personas en la zona de trabajo.

Wenn der Nagelbehälter (B) voll ist, soll man das Werkzeug nicht mehr verwenden. Zum Entleeren unterbrechen Sie die Druckluftverbindung,

schrauben den Nagelbehälter ab und entleeren diesen. VERSTREUEN SIE KEINE NAGEL. Schrauben Sie den Nagelbehälter (B) auf und beginnen

Sie wieder mit der Arbeit.

ACHTUNG: Öffnen Sie den Nagelbehälter (B) nie während des Nietvorganges, da der Nagelauswurf

für den Arbeiter und Personen in seiner Nähe gefährlich sein kann.

ATTENTION!Ne pas enlever pour aucune raison le conteneur (B) pendant le rivetage, car l'éjection du clou peut causer

des dommages à l'opérateur et aux personnes qui se trouvent à proximité du secteur de travail.

Ne pas actionner l'outil de pose quand le conteneur (B)est plein; déconnecter l'outil, dévisser le conteneur (B) et le vider dans un conteneur spécial.

NE PAS DISPERSER LES CLOUS! Visser le conteneur (B) et commencer de nouveau à travailler.

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

27 mm

MANUTENZIONE E CAMBIO DI FORMATO.

L’utilizzo prolungato della rivettatrice può dar luogo allo slittamento dei morsettl sul chiodo a causa del deposito di impurità. Si dovrà quindi

procedere alla pulizia dei suddetti morsetti ed alla successiva lubrificazione oppure, in caso di usura che ne comprometta il corretto funzionamento,

alla loro sostituzione.

Smontare il cannotto porta ugello (A) servendosi di una chiave commerciale di mm 27. Una volta rimosso il cannotto porta ugello, servirsi di due

chiavi commerciali di mm 18 e mm 13 per smontare il mandrino (B) da cui saranno estratti i morsetti (C). La rivettatrice RAC 170 può utilizzare

rivetti MONOBOLT

e MAGNA-LOK

previa sostituzione degli ugelli. La dotazione della rivettatrice comprende, oltre alla serie di ugelli per rivetti

FAR, due ugelli per rivetti tipo MONOBOLT

e MAGNA-LOK

rispettivamente di 3/16" e 1/4".Per la sostituzione dell’ugello (D) servirsi

dell'apposita chiave in dotazione e avvitare su di essa l’ugello rimosso dalla rivettatrice in modo da non disperderlo.

ATTENZIONE!!! EFFETTUARE LE SUDDETTE OPERAZIONI CON RIVETTATRICE NON ALIMENTATA.

18 mm

13 mm

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

ENTRETIEN ET CHANGEMENT DE BUSES

L’utilisation prolongée du pistolet peut provoquer le glissement des étaux sur le clou, à cause de dépôt d’impurité. Il faudra donc nettoyer les étaux

à l'aide de benzine ou dérivés et, en suite, les lubrifier. En cas d'usure, si elle comporte une altération de leur correct fonctionnement, il faudra

au contraire remplacer les étaux mêmes.

Enlever la tête porte buse (A) en utilisant une clé plate standard de 27 mm. ensuite, au moyen de deux clés plates standard de 18 mm et 13 mm,

enlever la broche (B), d’où on doit extraire les étaux (C).Le pistolet RAC 170 peut être utilisée avec les rivets MONOBOLT

et MAGNA-LOK

après avoir remplacé les buses .Le kit fourni avec le pistolet comprend deux buses pour rivets des types MONOBOLT

et MAGNA-LOK

respectivement de 3/16" et 1/4", à part le jeu de buses pour rivets FAR. Pour le remplacement de la buse (D), utiliser la clé appropriée fournie,

sur laquelle on doit visser la buse enlevée du pistolet pour éviter de perdre la buse même.

WARTUNG UND AUSWECHSLUNG DES FORMATS

Die lang andauernde Benutzung des Nietwerkzeuges kann zum Rutschen der Spannbacken auf dem Nagel führen, wegen des Sichablagerns

von Unrinheiten. Die oben genannten Spannbacken müssen daher mit benzin oder dessen Derivaten gereinigt und danach geschmiert werden.

Beim Verschleiß, falls der einwandfreie Betrieb dadurch beeinträchtigt wird müssen die Spannbacken ersetzwerden.

Der Düsenträger ist durch einen 27 mm handelsüblichen Gabelschlüssel auszuspannen (A). Danach, mittels zwei 18 mm und 13 mm

handelsüblicher Gabelschlüssel, die Spindel ausspannen (B), woraus die Spannbacken (C) herauszunehmen sind. Das Nietwerkzeug RAC 170

kann mit den Nieten MONOBOLT

und MAGNALOK

betrieben werden. Vorher muß man die Mundstücke entfernen.Die Ausstattung des

Nietwerkzeugs enthält, außer dem Satz von Mundstücken für Niete FAR, zwei Mundstücke für Niete Typ MONOBOLT

und MAGNA-LOK

von

3/16" bzw. 1/4". Zur Auswechslung des Mundstückes (D), den dazugehörigen zur Ausstattung gehörenden Schlüssel verwenden, worin das aus

dem Nietwerkzeug entfernte Mundstück einzuschrauben ist, damit es nicht verlorengeht.

MAINTENANCE AND CHANGE OF SIZE.

The extended utilization of the riveting tool can cause the slipping of the clamps on the nail due to the deposited impurities. For this reason, it is

necessary to lubricate the clamps after having cleaned them with benzine or derivates. However, if clamps are worn out and as a consequence

their working is jeopardized, replace them.

First remove the head which carries the nozzle (A), by means of a standard spanner of 27 mm. Then, by using two standard spanners of 18 mm

and 13 mm, remove the chuck (B) and extract the clamps (C).The riveting tool RAC 170 can work with rivets type MONOBOLT

and MAGNA-

LOK

by previous replacement of the nozzles. The riveting tool is supplied with nozzles for FAR rivets and with two nozzles type MONOBOLT

and MAGNA-LOK

, respectively of 3/16" and 1/4". When replacing the nozzle (D), use the proper supplied wrench and screw the removed nozzle

in it in order to avoid losing the nozzle.

WARNING!!! DESCONNECT AIR FEED WHEN PERFORMING THOSE OPERATIONS

ATTENTION!!! EFFECTUER LES OPERATIONS SUSMENTIONNEES LE PISTOLET N'ETANT PAS ALIMENTE!

ACHTUNG!!! OBENGENANNTE EINGRIFFE BEI NICHT LUFTGESPEISTEM NIETWERKZEUG AUSFÜHREN!

MANTENIMIENTO Y VARIACION DE TAMAÑO

El uso prolongado de la remachadora puede dar lugar al deslizamiento de los bornes sobre el clavo, causado por depósitos de impurezas. Se

deberá por lo tanto proceder a la limpieza de dichos bornes con bencina o derivados y a la sucesiva lubricación.Sin embargo, si los bornes están

desgastados y su funcionamiento está comprometido, proceder a su reemplazo.

Es necesario desmontar la cabeza porta inyector (A), empleando una llave de tipo estandard de mm. 27. Después de haber desmontado la cabeza

porta inyector, con dos llaves de tipo estandard de mm 18 y mm 13 quitar el mandril (B) y extraer los bornes (C). La remachadora RAC 170 puede

emplear remaches MONOBOLT

y MAGNA-LOK

, previo reemplazo de los inyectores.

La dotación tiene además de la serie de inyectores para remaches FAR, también dos inyectores para remaches modelo MONOBOLT

y MAGNA-

LOK

, respectivamente de 3/16" y 1/4".Para reemplazar el inyector (D), utilisar la llave apropiada equipada y atornillar sobre la llave misma el

inyector quitado de la remachadora, para evitar su posible pérdita.

¡CUIDADO! AL EFECTUAR ESAS OPERACIONES CORTAR LA ALIMENTACION DE AIRE A LA REMACHADORA

Revision - 02 Date 01-2002

RAC 170/CRAC 170/C

CAUTELA: è di estrema importanza attenersi alle istruzioni sopra indicate ed effettuare le operazioni di rabbocco olio muniti di guanti.

Nel caso di svuotamento completo del circuito idraulico, recuperare tutto l'olio in un apposito contenitore e avvalersi successivamente di

una ditta autorizzata allo smaltimento dei rifiuti.

Prima di scollegare il tubo dell'aria compressa dalla rivettatrice accertarsi che quest'ultimo non sia in pressione

RABBOCCO OLIO CIRCUITO OLEODINAMICO

La rivettatrice RAC 170/C è dotata di un dispositivo atto a compensare l'olio che man mano entra in circolo nei componenti della rivettatrice fino a che non si

rende necessario un rabbocco segnalato da un calo di corsa. Per verificare questa condizione osservare la posizione della rondella (A), se questa si trova a

contatto con la ghiera (B ). significa che occorre procedere al rabbocco dell'olio. Pertanto procedere come segue:Ruotare in senso orario la ghiera (B) del

compensatore. Rimuovere il tappo (C) servendosi della chiave a brugola di mm 5 (in dotazione), durante questa operazione prestare la massima attenzione

per evitare fuoriuscite di olio. Tenendo la rivettatrice verticale (con la testa rivolta verso il basso ) avvitare nella sede del tappo il contenitore a soffietto (D)

preventivamente riempito con olio VISCOSITÀ 32°.Mantenendo la rivettatrice verticale premere il pulsante di trazione facendo compiere alla rivettatrice una

serie di cicli fino a quando non sia completamente cessata l'emissione di bolle d'aria all'interno del contenitore (D). Questa condizione indica che il rabbocco

dell'olio è completato. Rimontare il tappo (C) e ruotare la ghiera (B) in senso antiorario per riportarla nelle condizioni iniziali di lavoro.

5 mm

Date 01-2002 Revision - 02

RAC 170/CRAC 170/C

ATENCION!!:Se han de cumplir siempre las instrucciones arriba mencionadas y efectuar todas las operaciones de restauración de nivel de aceite

por medio de guantes.Si se efectúa el vaciado completo del circuito hidráulico, hay que coger el aceite en un contenedor apropiado y contactar

con una firma autorizada para la eliminación de desechos.

Antes de desconectar el tubo del aire comprimido de la remachadora asegurarse que éste no esté bajo presión.

WARNING: it is very important to follow the about mentioned instructions and use gloves.If you need to empty fully the hydraulic circuit, you must

put the oil in a suitable container and contact a Company that is authorized to discharge any waste.

Before disconnecting the compressed air hose, make sure that it is not under pressure.

TOPPING UP THE OIL-DYNAMIC CIRCUIT

The riveting tool RAC 170/C is equipped with a device which compensates the oil which runs all along the components of the riveting tool. However,

when you note a power loss, a topping up of the oil is required. In order to verify this condition, check the position of the washer (A). If the washer

touches the ring nut (B), you must replenish the oil container, as indicated below.Turn the ring nut of the compensator clockwise. Remove the plug

(C) by means of a 5 mm Allen wrench (equipped with the riveting tool). During this operation, check the oil level, in order to avoid overflowing. Then,

keeping the riveting tool in a vertical position (i.e. the head of the riveting tool must be turned downwards), pour the oil VISCOSITY 32

into the bellows

container (D) which shall be screwed to its seat on the plug. While keeping the riveting tool in a vertical position, push the tensile strength button

and make the riveting tool carry out some cycles until air bubbles inside the container (11) stop coming out. This condition indicates that the topping

up of the oil has fully been achieved. Finally, replace the plug (C) and reset the ring nut to its working conditions, by turning it (B) counterclockwise.

REMPLISSAGE DE L’HUILE DU CIRCUIT HYDRAULIQUE

Le pistolet RAC 170/C est équippée d’un dispositif pour compenser l’huile qui à mesure circule dans les composants du pistolet jusqu’à ce que le

remplissage se rende nécessaire. Cela est remarqué par une diminuition de puissance. Afin de vérifier cette condition, on doit contrôler la position

de la rondelle (A): au cas où elle serait au contact avec l’embout (9), on doit effectuer le remplissage de l’huile selon les indications suivantes.

Tourner à droite l’embout (B) du compensateur. Enlever le bouchon (C) en utilisant la clé hexagonale de 5 mm (fournie): pendant cette opération

on doit faire attention à ce que d’écoulements d’huile soient évités. Mettre l’outil en position verticale (avec la tête tournée en bas) et visser dans

le logement du bouchon le conteneur à soufflet (D), après l’avoir rempli d’huile (VISCOSITÉ 32

). En retenant l’outil verticale, presser le bouton

de traction et faire effectuer à le pistolet quelques cycles jusqu’à ce que il n’y ait plus de bulles d’air à l’intérieur du conteneur (D). Cette condition signifie

que le remplissage de l’huile est terminé.Remonter le bouchon (C) et tourner l’embout (B) à gauche pour le remplacer dans les conditions initiales de travail.

AUFFÜLLEN DES ÖLS DES ÖLDYNAMISCHEN KREISLAUFS

Das Nietwerkzeug RAC 170/C ist mit einer Einrichtung ausgerüstet, die das allmählich in den Nietwerkzeugskomponenten kreisende Öl ausgleicht, bis das

Öl selbst infolge der Abnahme des Hubs aufgefüllt werden muß. Um diesen Zustand festzustellen, muß man die Stellung der Unterlegscheibe (A)

nachprüfen: Falls diese sich mit der Nutmutter (B) in Berührung befindet, ist das Öl aufzufüllen. Beachten Sie bitte dabei folgende Reihenfolge. Die Nutmutter

des Ausgleichers (B) im Uhrzeigersinn drehen. Den Stöpsel (C) durch den 5 mm Inbusschlüssel (zur Ausstattung gehörend) entfernen, wobei man beachten

muß, daß das Öl nicht überläuft. Bei senkrechtem Nietwerkzeug (d.h. mit dem Kopf nach unten gedreht), den Faltbehälter (D), den man vorher mit Öl

ZÄHIGKEIT 32

eingefüllt hat, in die Öffnung des Stöpsels einschrauben.Bei senkrechtem Nietwerkzeug den Druckknopf für Ziehen drücken, damit das

Nietwerkzeug eine Reihe Zyklen ausführt, bis es keine Luftblasen innerhalb des Behälters (D) mehr gibt: Damit ist das Auffüllen des Öls zu Ende.Den Stöpsel

wieder einbauen (C) und die Nutmutter (B) gegen den Uhrzeigersinn drehen, damit sie in Anfangsbetriebsbedingungen wieder arbeiten kann.

LLENADO DE ACEITE DEL CIRCUITO OLEODINAMICO

La remachadora RAC 170/C es equipada de un dispositivo que permite la compensación del aceite, lo que progresivamente entra en círculo en los componentes

delaremachadora. Es necesario efectuarelllenado de aceite cuandoseadvierte una disminución de potencia.Para comprobar esta condición,hayque observar

laposición delaarandela (A).Si laarandela estáencontacto conla virola (B),se tieneque volverarestaurar elnivel delaceite,procediendo dela manerasiguiente.

Girar la virola (B) del compensador en sentido horario. Quitar el tapón (C) con la llave Allen de mm. 5 (en dotación); durante esta operación, prestar atención

al nivel del aceite, para evitar su desbordamiento. Llenar el contenedor de fuelle (11) de aceite con VISCOSIDAD 32

y, con la remachadora vertical (la cabeza

vuelta hacia abajo), atornillarlo en el alojamiento del tapón. A continuación, con la remachadora vertical, apretar el pulsador de tracción de modo que la

remachadora cumpla una serie de ciclos, hasta que acabe la emisión de burbujas de aire entre el contenedor (D). Una vez alcanzada esta condición, se acaba

la restauración de nivel del aceite. Pues, remontar el tapón (C) y girar la virola (B) hacia la izquierda, para que ella vuelva a el estado anterior de trabajo.

PRECAUTION: Il faut suivre impérativement les instructions ci-dessus et se munir de gants avant l'opération de remplissage de l'huile. En cas de vidange totale

du circuit hydraulique, l'on doit verser l'huile dans un conteneur spécial et ensuite, il faut contacter une maison (société) autorisée à l'écoulement des ordures.
