Federal Signal Corporation 7000 User manual

PIE de APOYO PUENTE 7000/8000
FIJACION PERMANENTE
INSTRUCCIONES DE MONTAJE
7000/8000 LIGHTBAR SUPPORTING
BRACKET
PERMANENT ATTACHMENT
ASSEMBLY INSTRUCTIONS
HALTERUNG FÜR 7000/8000
LICHTBALKEN
PERMANENTE BEFESTIGUNG
MONTAGEANLEITUNG
C:\ ARCHIVO\ DOCUMENT\ PIE-PUENTE REF. DOC. 9147397 F.U.R.: 14/12/99 REVISIÓN 1
FEDERAL SIGNAL VAMA-C/Dr.Ferrán,7(08339)VILASSAR DE DALT SPAIN-Tel: [phone] -Telefax: 34 93 753.03.62

1) INTRODUCCION
Exiten dos maneras de fijar el puente al techo: mediante apoyo y tensor o fijación
permanente al techo del vehículo. La elección del sistema de fijación dependerá de la posibilidad
de disponer un punto de anclaje fiable para el tensor. Si no se encuentra un anclaje para el
tensor, se optará por el sistema de fijación permanente para lo cuál se deberán efectuar taladros
en el techo del vehículo para fijar el pie de apoyo a la carrocería. Las instrucciones que aparecen
a continuación corresponden al pie de apoyo de Fijación Permanente.
A continuación se dan unos consejos que se deberían seguir al instalar el puente de luces
sobre el techo del vehículo:
- Siempre que se requiera mover o trasladar el puente de luces, hacerlo con la ayuda de
otra persona a fin de evitar daños tanto al puente de luces como al vehículo.
- Siempre que se proceda a taladrar el vehículo, asegurarse que ningún objeto pueda ser
dañado por el interior de éste. Asimismo, comprobar que los taladros no interfieran con ningún
refuerzo del techo.
- El puente de luces puede instalarse con conector techo o con cable manguera. Si se
realiza la instalación del conector techo, seguir las instrucciones que aparecen en la bolsa del
cableado del conector techo. Tener en cuenta que el conector techo se situa en la parte delantera
del puente a la derecha del vehículo en el sentido de la marcha (lado del acompañante).
2) COMPROBACION DEL MATERIAL
A continuación se listan los componentes del kit de montaje de los dos pies del puente
7000/8000 con el sistema de "Fijación permanente". Ver Figura 1 para su identificación.
Compruebe que todos los componentes han sido incluidos en el envío.
2

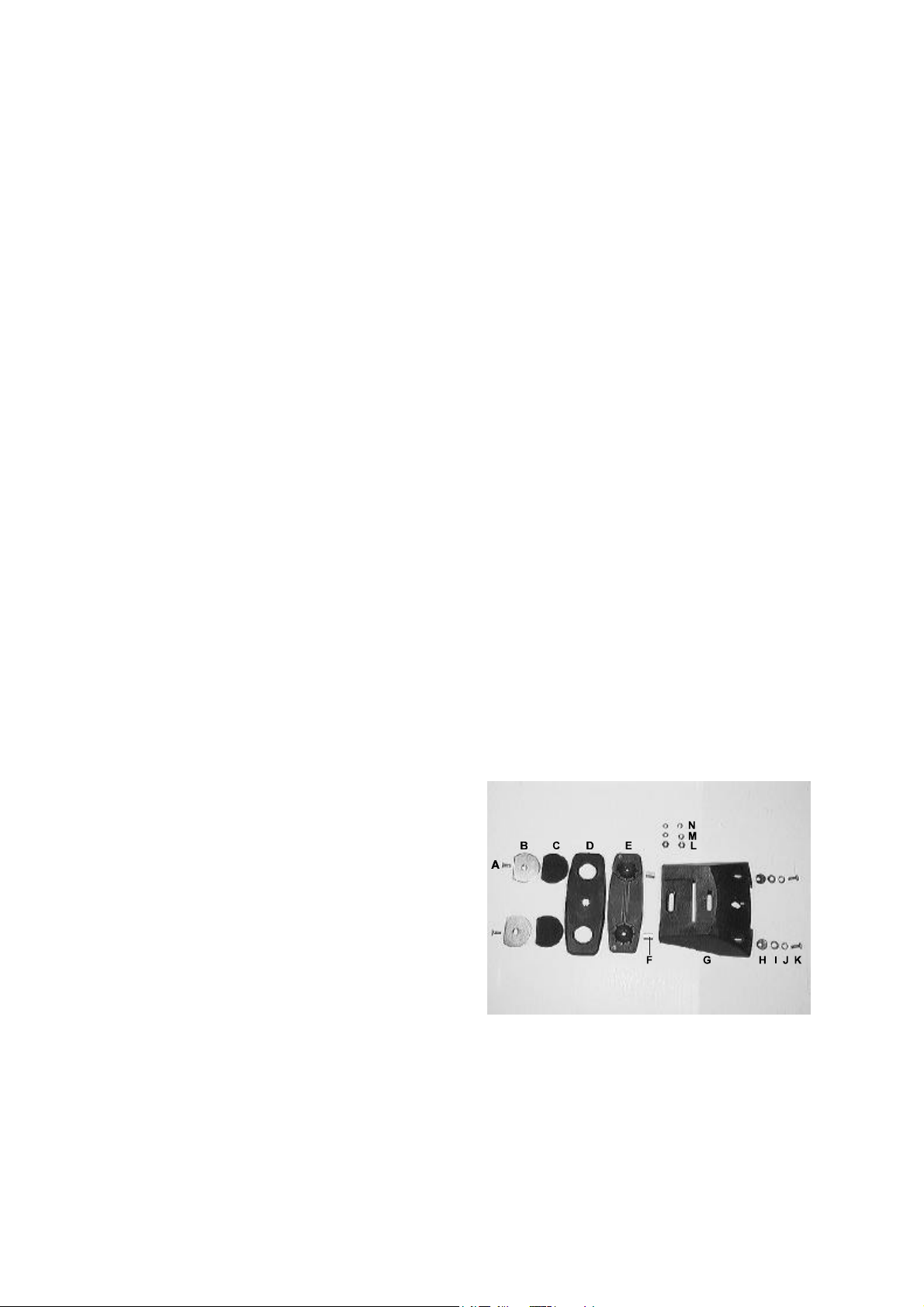

Figura 1: Componentes de cada pie de
apoyo del kit, (fijación permanente)
A 4 Tornillos M6x15 DIN965 AV PH Inox Ref. 9027678
B 4 Placas fijación interior pie puente......... Ref. 8136808
C 4 Juntas placa interior pie puente............ Ref. 8141107
D 2 Juntas base pie puente.......................... Ref. 9133937
E 2 Bases pie de apoyo puente................... Ref. 9133941
F 4 Tuercas fijación pie puente.................. Ref. 9139181
G1 2 Pies puente plástico............................. Ref. 9133994
G2 2 Pies puente plástico bajo..................... Ref. 9151046
H 4 Aros tope fijación............................... Ref. 9133952
I 4 Arandelas M6 DIN125 pl Inox............ Ref. 9027411
J 4 Arandelas M6 DIN127 gw Inox.......... Ref. 9027425
K 4 Tornillos M6x15 DIN933 ex Inox....... Ref. 9027427
L 4 Tuercas M8 DIN934 Inox.................. Ref. 9027176
M 4 Arandelas M8 DIN127 gw Inox......... Ref. 9027236
N 4 Arandelas M8 DIN125 pl Inox.......... Ref. 9027118

3) MONTAJE DEL EQUIPO
3.1) MONTAJE PIES DE APOYO/PUENTE
En la parte inferior del puente hay una ranura por la que se desplazan los tornillos. Esto
permite ajustar la posición de los pies de apoyo.
Fijar los pies puente plástico ("G" en Figura 1)
alpuentedeluces medianteestostornillos,pasándolos
a través de las dos ranuras que aparecen en cada uno
de los pies puente plástico, tal como se ve en la Figura
2, atornillando mediante las tuercas M8 ("L" en Figura
1), arandelas M8 grower ("M" en Figura 1) y arandelas
M8 planas ("N" en Figura 1). Dado que el techo del
vehículo probablemente no será horizontal, se puede
corregir la inclinación desplazando el pie por estas
ranuras. No apretar aún las tuercas de forma que el
pie se pueda desplazar.
Situar las dos bases del pie de apoyo ("E" en Figura 1) en la posición donde se va a instalar
el puente (preferentemente se elegirá el plano medio del techo, situando un pie a cada lado del
techo del vehículo), centrando las dos bases por ambos lados del vehículo, de manera que estén
situadas a la misma distancia. Asegurarse que no existe ningún objeto que pueda ser dañado por
laparteinteriordevehículoycomprobarquelostaladrosa efectuar no interfieran con los refuerzos
del vehículo.
Medir la distancia entre los centros de las dos bases y ajustar esta medida entre los centros
de los dos pies de apoyo deplazando los pies por las ranuras del puente. Una vez ajustada esta
medida atornillaremos suavemente (para poder reajustar posteriormente) los pies de apoyo al
puente de luces.
Con la ayuda de otra persona, presentar el puente y el conector techo sobre el techo del
vehículo, colocando el puente sobre las bases.
Antes de marcar los taladros, asegurarse una vez más que no existe ningún objeto que
pueda ser dañado por la parte interior de vehículo, y comprobar que los taladros a efectuar no
interfieran con los refuerzos del vehículo, reajustando si es necesario la distancia entre los pies
de apoyo.
3
Figura 2
Figura 3

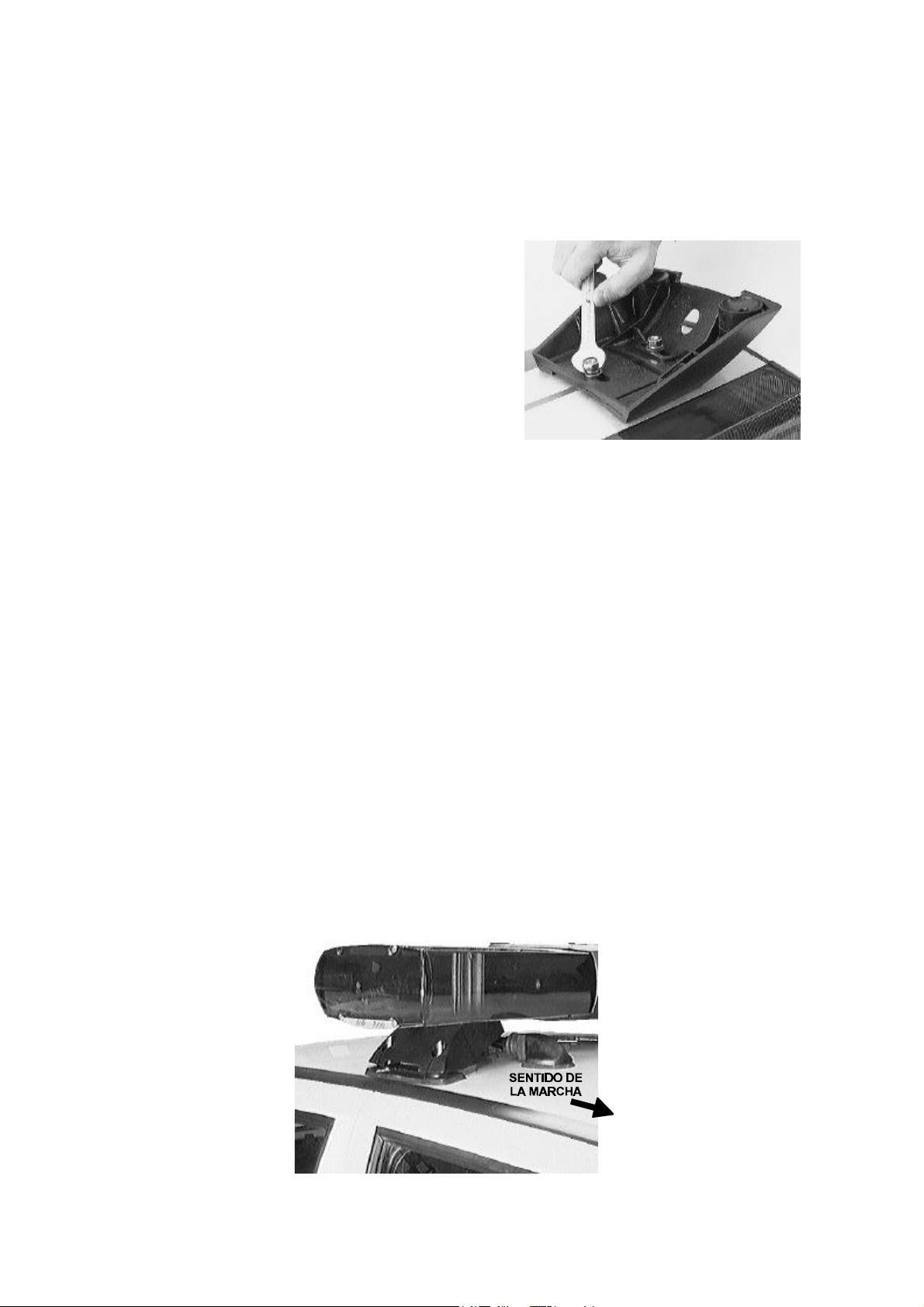

El conector se situará por delante del puente tal como se ve en la Figura 3.
Una vez elegidas las zonas a instalar el conector techo y las bases de los pies de apoyo,
retirar el puente de luces cuidadosamente, procurando que las bases y el conector no se muevan
y proceder a marcar los taladros.
Utilizando las bases como plantilla, marcar los taladros a efectuar (2 por cada base), tal
como se ve en la Figura 4.
Marcar igualmente los taladros del conector techo (en caso de llevarlo) y antes de seguir
conestas instrucciones, proceder a su instalación consultandoelmanualde instalación del conector
techo.
3.2) FIJACION DE LAS BASES DEL PIE DE APOYO AL TECHO DEL
VEHICULO
Una vez instalado el conector techo efectuar las siguientes operaciones:
- Efectuar los taladros de las bases marcados anteriormente, con una broca de 6.5 mm de
diámetro. (Ver Figura 5)

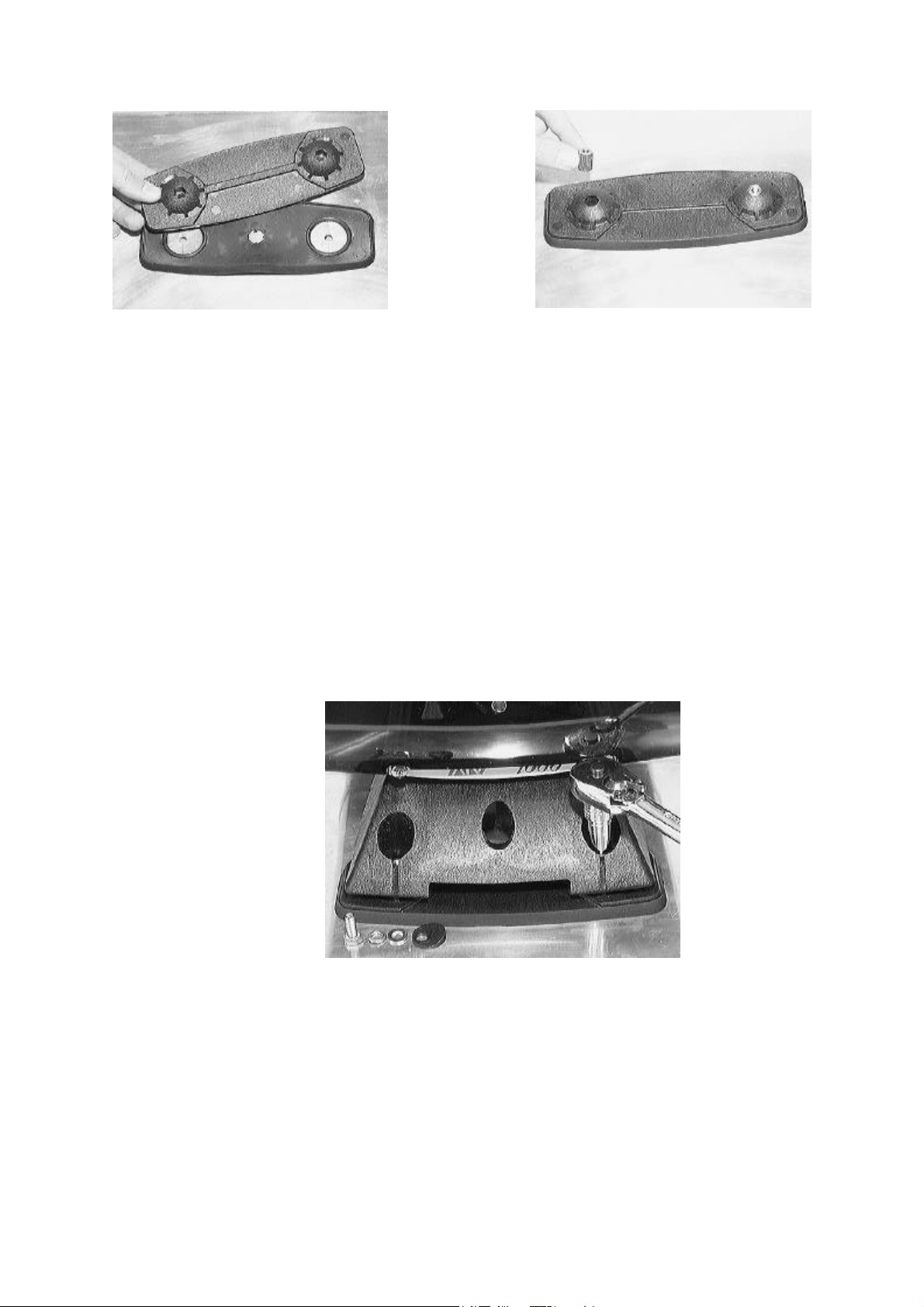

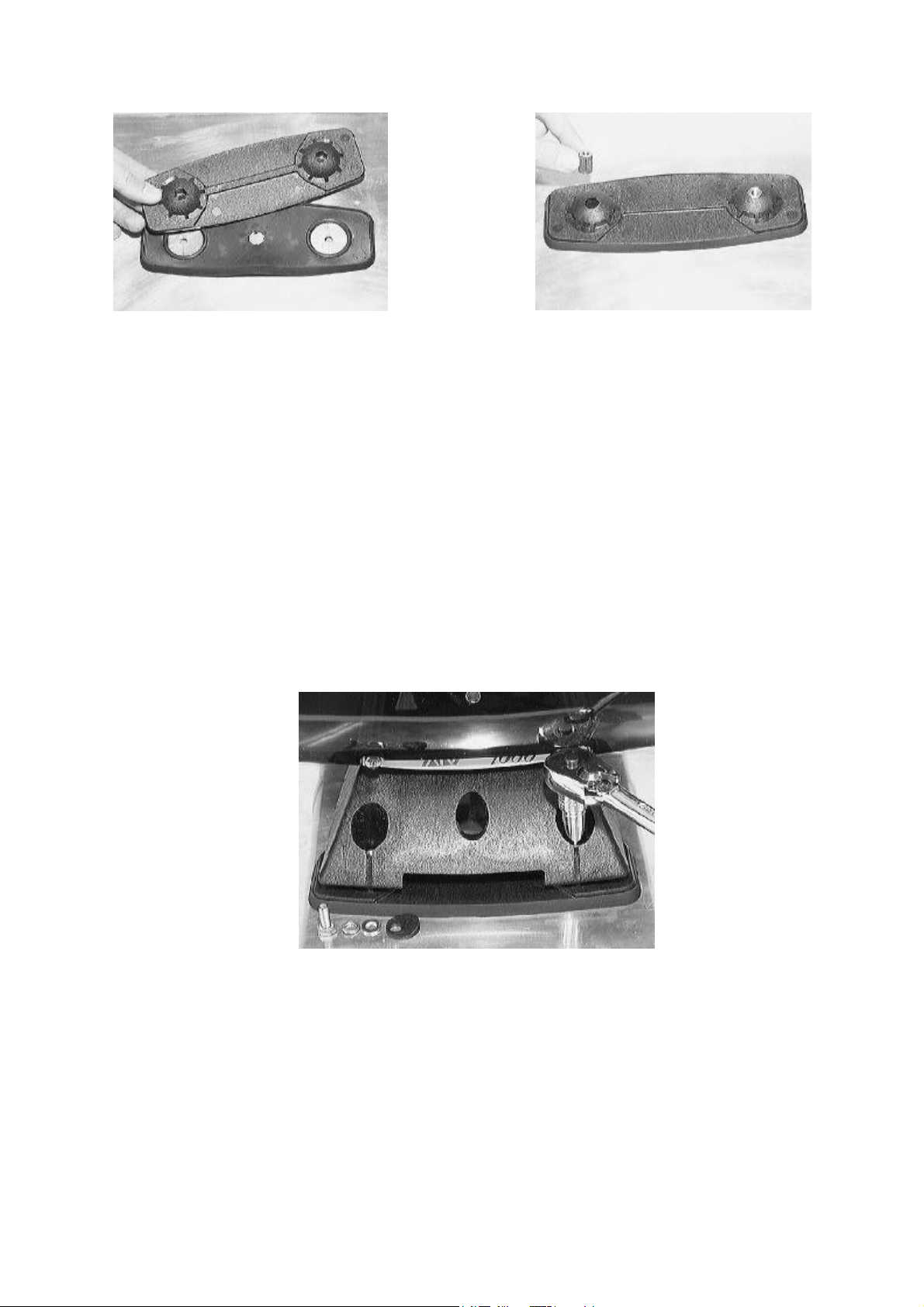

- Pegar las 4 juntas ("C" en Figura 1) a cada una de las 4 placas de fijación ("B" en Figura
1), tal como se muestra en la figura 6. Pegar por la cara donde el agujero es liso (no avellanado).
- Por la parte interior del vehículo, pegar estos 4 conjuntos "Placa de fijación/Junta", a la
chapa del vehículo, haciendo coincidir el agujero de la junta con el taladro. (Ver Figura 7).
- Colocar sobre el techo la junta ("D" en Figura 1) y sobre ésta la base del pie de apoyo
("E" en Figura 1) en una de las dos zonas de fijación (Figura 8). Colocar las 2 tuercas fijación pie
puente ("F" en Figura 1) en las 2 cavidades de la base del pie de apoyo (Figura 9).
-Por la parte interior del vehículo atornillar con los tornillos M6x15 avellanados ("A" en
Figura 1). Hacer lo mismo en la otra zona de fijación.
4
Figura 7
Figura 5Figura 4
Figura 6

5
3.3) INSTALACION DEL PUENTE SOBRE EL TECHO DEL VEHICULO
Con la ayuda de otra persona, colocar el puente de luces sobre las bases soporte ya fijadas
en el techo del vehículo, reajustando si fuera necesario la distancia entre los pies de apoyo.
Apretar las tuercas de los Pies Apoyo al puente de luces con un par de apriete
de 6Nm. Verificar que no pueden desplazarse por las ranuras.
Fijar los pies de apoyo a las bases, introduciendo los aros tope fijación ("H" Figura 1),
arandelas planas y arandelas grower ("I y J" en Figura 1) en las dos cavidades de las bases ("G"
en Figura 1), y atornillando con los tornillos M6x15 hexagonales ("K" en Figura 1). Ver figura
10.
Asegurarse que el puente ha quedado correctamente instalado. Verificar la correcta
instalación periodicamente.
Figura 9Figura 8
Figura 10

6

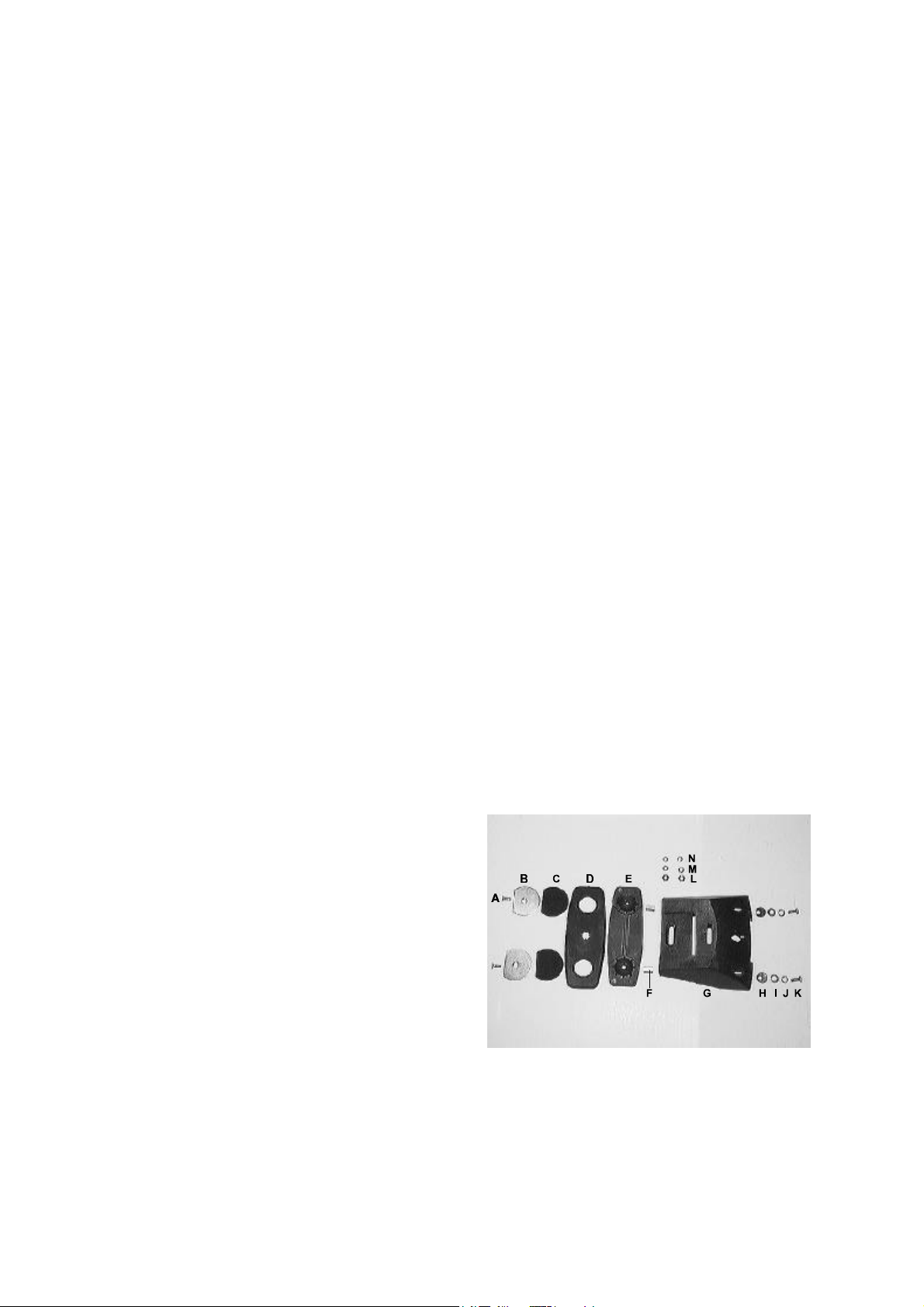

Figure 1: Components for each supporting
bracket in the kit (permanent attachment)
A...4M6x15DIN965AVPHstainlesssteelscrews....Ref.9027678
B...4Lightbarbracketinternalattachmentplates............Ref.8136808
C...4Lightbarbracketinteriorplateseals...........................Ref.8141107
D...2Lightbarbracketbaseseals...........................................Ref.9133937
E...2Lightbarbracketbases....................................................Ref.9133941
F...4Lightbarbracketlocknuts..............................................Ref.9139181
G1...2Plasticlightbarbrackets...............................................Ref.9133994
G2...2Lowplasticlightbarbrackets.....................................Ref.9151046
H...4fixinglockingrings.............................................................Ref.9133952
I...4M6DIN125plstainlesssteelwashers.......................Ref.9027411
J...4M6DIN127lockstainlesssteelwashers..................Ref.9027425
K...4M6x15DIN933exstainlesssteelscrews...............Ref.9027427
L...4M8DIN934stainlesssteelnuts...................................Ref.9027176
M...4M8DIN127lockstainlesssteelwashers...............Ref.9027236
N...4M8DIN125plstainlesssteelwashers......................Ref.9027118
1) INTRODUCTION
There are two methods of attaching the lightbar to the roof: either using a support and
brace (standard attachment) or a permanent attachment to the vehicle roof. The choice of the
attachment method depends on whether a secure anchorage point for the brace is available. If an
anchorage for the brace is not possible, a permanent attachment system should be selected. For
this, drill holes should be made in the vehicle roof to fix the supporting bracket to the bodywork.
The instructions below correspond to the «Permanent Attachment» supporting bracket.
We follow with some advice on how to install the lightbar on the vehicle roof:
- Whenever the lightbar needs to be moved or transferred, assistance is required from
another person to avoid causing damage to either the lightbar or the vehicle.
- When drilling holes in the roof, ensure that no damage will be caused to objects inside
the vehicle. In addition, check that the drill holes do not interfere with any part of the roof
reinforcement structure.
- The lightbar can be installed with a roof connector or sheathed cable. If the installation is
carried out with a roof connector, follow the instructions shown on the bag for the roof connector
wiring. Bear in mind that the roof connector is positioned on the front of the lightbar to the right
of the vehicle according to the driving direction (passenger side).
2) CHECKING THE MATERIAL
We follow with a list of the components contained in the assembly kit for the two lightbar
brackets 7000/8000 using the «Permanent attachment» system. See Figure 1 to identify these.
Check that all the components have been included in the contents.

3) ASSEMBLING THE EQUIPMENT
3.1) ASSEMBLING THE SUPPORTING BRACKETS/LIGHTBAR
A slot can be seen on the underside of the lightbar along which the screws can be moved.
This enables the position of the supporting brackets to be adjusted.
Attach the plastic lightbar brackets («G»inFigure
1) to the lightbar using these screws, inserting them
throughthe two slots ateachside of the plasticbarbrack-
ets, as shown in Figure 2. Screw down using the M8
nuts («L» in Figure 1), M8 flat washers («M» in Figure
1) and M8 lock washers («N» in Figure 1). Given that
thevehicle roof will probably not behorizontal,the angle
canbecorrected by shifting the bracket along these slots.
Do not tighten up the nuts as yet, so that the bracket can
be moved.
Position the two bracket bases («E» in Figure 1) where the lightbar is to be installed
(preferably in the centre of the roof, with one bracket at each side), centring the two bases on
both sides of the vehicle so that they are positioned at the same distance from the roof edge.
Ensure that the drill holes will not cause damage to any object inside the vehicle or interfere
with the reinforcement structure.
Measure the distance between the centres of the two bases and adjust the centres of the
two supporting brackets to this distance by shifting the brackets along the lightbar slots. When
this measurement has been corrected, lightly screw down (to allow for further adjustments) the
supporting brackets to the lightbar.
With the help of another person, position the lightbar and the roof connector on the vehicle
roof and place the lightbar on the bases.
Before marking the drill holes, ensure once again that the drill holes will not cause damage
to any object inside the vehicle or interfere with the reinforcement structure, re-adjusting the
distance between the supporting brackets if necessary.

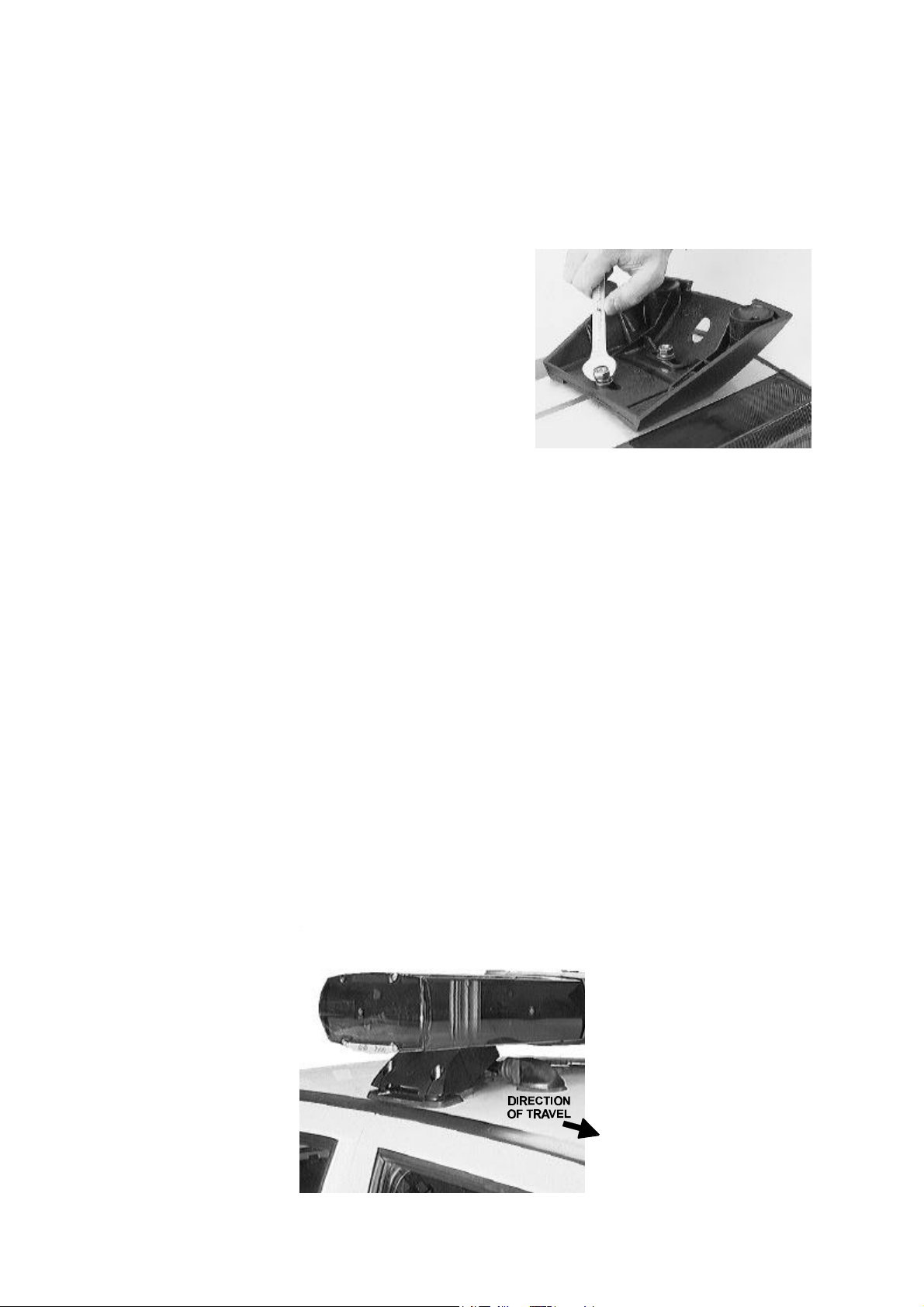

The roof connector is positioned in front of the lightbar as shown in Figures 3.
When the installation areas for the roof connector and the bracket bases have been selected,
carefully remove the lightbar, ensuring that the bases and the connector do not shift position, and
mark the drill holes.
7
Figure 2
Figure 3

8
Using the bases as a template, mark the drill holes (2 for each base), as shown in Figure 4.
In addition, mark the drill holes for the roof connector (if used) and before following these
instructions, install the connector using the instructions given in the roof connector manual.
3.2) FIXING THE SUPPORTING BRACKET BASES TO THE VEHICLE ROOF
When the roof connector has been installed, carry out the following steps:
- Drill the previously marked holes for the bases, using a drill bit of 6.5 mm in diameter.
(See Figure 5)
- Bond the 4 gaskets ("C" in Figure 1) to each of the fixing plates ("B" in Figure 1), as
shown in Figure 6. Stick down on the side where the hole is smooth (not reamed).
-Bond these 4 "fixing plate/gasket" units to the vehicle bodywork from inside the vehicle,
lining up the hole in the gasket with the bore hole. (See Figure 7).
-Place the gasket ("D" in Figure 1) on the roof and fit the supporting bracket base ("E" in
Figure 1) on to one of the two attachment points (Figure 8). Insert the 2 bar bracket lock nuts
("F" in Figure 1) into the 2 cavities on the supporting base (Figure 9).
-Screw down the M6x15 countersunk screws from inside the vehicle ("A" in Figure 1).
Repeat this process for the second fixture.
Figure 6
Figure 4Figure 5
Figure 7

9
Figure 8Figure 9
3.3) INSTALLING THE LIGHTBAR ON THE VEHICLE ROOF
With the help of another person, position the light bar on the supporting bases now fixed
on to the vehicle roof, adjusting if necessary the distance between the supporting brackets.
Tighten the nuts of the hook with a torque of 6Nm. Make sure that the mounting
is tight and does not move in the groove’
Fix the supporting feet to the bases, inserting the locking rings ("H" Figure 1), flat washers
and grower washers ("I" and "J" in Figure 1) into the two cavities on the bases ("G" in Figure 1)
and screw down with the hexagonal M6x15 screws ("K" in Figure 1). See Figure 10.
Ensure that the lightbar has been correctly installed. Check the installation periodically.
Figure 10

1) EINFÜHRUNG
Es gibt zwei Arten den Lichtbalken auf dem Dach zu befestigen: mittels Stütze und
Spanneisen oder Dauerbefestigung auf dem Fahrzeugdach. Die Auswahl des
Befestigungssystems hängt davon ab, ob ein sicherer Verankerungspunkt für das Spanneisen
zur Verfügung steht. Falls keine Verankerung für die Spanneisen gefunden wird, wählt man das
Dauerbefestigungssystem,wozuman Bohrungen im Fahrzeugdach zur Befestigung der Halterung
an die Karosserie vornehmen muss. Die nachstehenden Montageanweisungen beziehen sich
auf die Halterung «Permanente Befestigung».
Nachstehend werden die Schritte empfohlen, die man bei der Montage des Lichtbalkens
auf dem Fahrzeugdach beachten sollte:
- Zur Vermeidung von Beschädigungen sowohl am Lichtbalken, als auch am Fahrzeug,
sollte man den Lichtbalken nur mit Hilfe einer zweiten Person bewegen oder verlagern.
- Falls Bohrungen am Fahrzeug vorgenommen werden müssen, versichern Sie sich, dass
keine Gegenstände im Wageninnern beschädigt werden können. Über-prüfen Sie ebenso, dass
die Bohrungen mit keiner Dachverstrebung übereintreffen.
- Der Lichtbalken kann mit Dachanschlusstecker oder Kabelleitung installiert werden.
Falls eine Montage mit Dachanschlusstecker vorgenommen wird, folgen Sie den Anweisungen,
die in dem Beutel mit der Verkabelung des Dachanschlussteckers mitgeliefert werden.
Berücksichtigen Sie, dass der Stecker auf der rechten Seite des Fahrzeuges in Fahrtrichtung
(Beifahrerseite) vor dem Lichtbalken angebracht wird.
2) MATERIALÜBERPRÜFUNG
Nachstehend werden die Komponenten des Montagekit der zwei Halterungen der 7000/
8000 Lichtbalken mit dem «Permanentbefestigungs-»Systemaufgelistet. Zu ihrer Identifizierung
siehe Bild 1. Überprüfen Sie, dass alle Komponenten bei der Sendung mitgeliefert wurden.
Bild 1: Komponenten für jede Halterung des Kit
(permanente Befestigung)
A....4M6x15SchraubenDIN965AVPHInox..............................Ref.9027678
B....4InnereBefestigungsplattenfürLichtbalkenhalterung.......Ref.8136808
C....4DichtungenfürinnerePlattenderLichtbalkenhalterung..Ref.8141107
D....2DichtungenfürLichtbalkenhalterungsunterlage................Ref.9133937
E....2Lichtbalkenhalterungsunterlagen............................................Ref.9133941
F....4Befestigungs-Muttern...................................................................Ref.9139181
G1...2Lichtbalkenhalterungen.............................................................Ref.9133994
G2...2Niedrigelichtbalkenhalterungen.............................................Ref.9151046
H....4Befestigungsbegrenzungsringe.................................................Ref.9133952
I.....4M6UnterlegscheibenDIN125plInox....................................Ref.9027411
J....4M6UnterlegscheibenDIN127gwInox.................................Ref.9027425
K....4M6x15SchraubenDIN933exInox.......................................Ref.9027427
L....4M8-MutternDIN934Inox..........................................................Ref.9027176
M....4M8-ScheibenDIN127gwInox.................................................Ref.9027236
N....4M8-ScheibenDIN125plInox.....................................................Ref.9027118
10

3) MONTAGE DER AUSRÜSTUNG
3.1) HALTERUNG/LICHTBALKEN-MONTAGE
In der Unterseite des Lichtbalkens ist eine Rille vorhanden, durch welche sich die
Schrauben verschieben lassen. Dadurch ist ein Verstellen der Halterungsposition möglich.

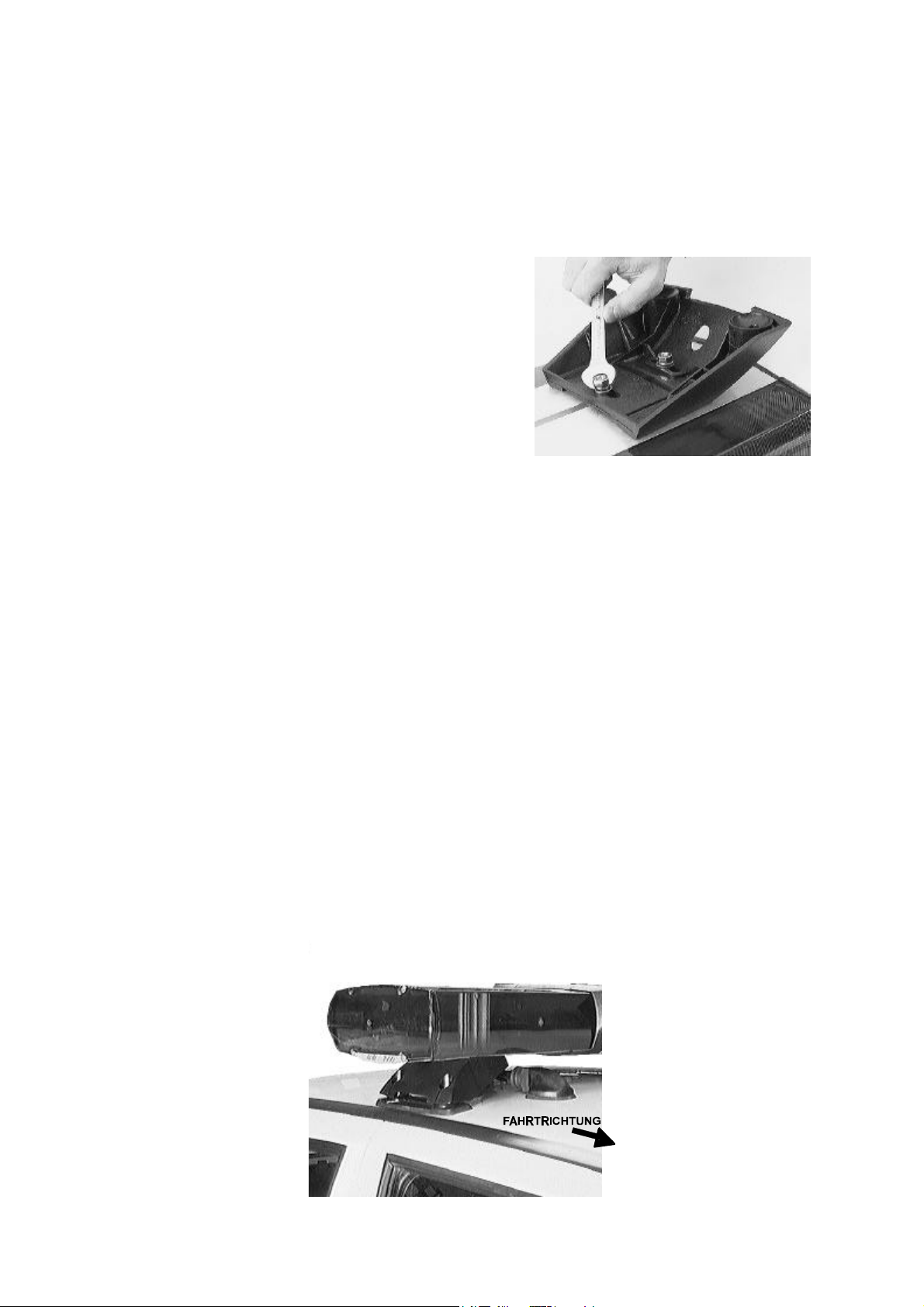

BefestigenSie die Plastikhalterungen ("G" in Bild
1) mittels dieser Schrauben an den Lichtbalken, diese
in die zwei Rillen einer jeden Halterung eingeführt,
siehe Bild 2, und mittels der M8-Muttern («L» in Bild
1),M8-Flachscheiben(«M» in Bild 1) und M8-Grower-
Scheiben («N» in Bild 1) verschraubt werden. Da das
Fahrzeugdachmöglicherweise nicht horizontal ist, kann
durch Verschieben der Halterung auf diesen Rillen die
Neigung korregiert werden. Ziehen Sie die Muttern
noch nicht fest, damit die Halterung noch verschoben
werden kann.
Positionieren Sie die beiden Halterungsunterlagen («E» in Bild 1) in dem Punkt, wo der
Lichtbalken montiert werden soll (vorzugsweise in der Mitte der Fläche, und eine Halterung
auf jeder Seite des Fahrzeugdaches), wobei Sie diese zu beiden Fahrzeugseiten hin zentrieren,
damit beide mit dem gleichen Abstand verbleiben. Versichern Sie sich, dass sich keine
Gegenstände im Wageninnern befinden, die beschädigt werden könnten, und dass die Bohrungen
nicht mit den Dachverstrebungen übereintreffen.
Messen Sie den Abstand zwischen den zwei Unterlagenmitten und stellen Sie dieses
Mass durch Verschieben der Halterungen auf den Rillen des Lichtbalkens zwischen den Mitten
der zwei Halterungen ein. Nach Einstellen dieses Masses verschrauben wir leicht (damit eine
spätere Nachstellung möglich ist) die Halterungen mit dem Lichtbalken.
Mit Hilfe einer zweiten Person den Lichtbalken und den Dachanschlusstecker über dem
Fahrzeugdach, auf den Unterlagen, positionieren.
Bevor Sie die Bohrungen markieren, versichern Sie sich nocheinmal, dass sich keine
Gegenstände im Wageninnern befinden, die beschädigt werden könnten, und dass die
vorzunehmenden Bohrungen nicht mit den Dachverstrebungen übereintreffen, wobei, falls
notwendig, der Abstand zwischen den Halterungen verstellt werden muss.
Der Stecker wird vor dem Lichtbalken montiert, so wie das in Bild 3 zu sehen ist.
11
Bild 2
Bild 3

Nach Auswahl der Montageorte für den Stecker und die Lichtbalkenhal-terungsunterlagen
entfernen Sie den Lichtbalken vorsichtig, wobei darauf zu achten ist, dass sich die Unterlagen
und der Stecker nicht verschieben. Markieren Sie die Bohrungen.
Mit Hilfe der Unterlagen als Schablone, markieren Sie die vorzunehmenden Bohrungen
(2 pro Unterlage), so wie in Bild 4 aufgezeigt.
Markieren Sie ebenso die Bohrungen für den Dachanschlusstecker (falls vorhanden) und
führen Sie dessen Montage gemäss den Montageanweisungen des Dachanschlussteckers durch,
bevor Sie weiter nach dieser Anleitung vorgehen.
3.2) BEFESTIGUNG DER HALTERUNGSUNTERLAGEN ANS
FAHRZEUGDACH
Nach Montage des Dachanschlussteckers gehen Sie wie folgt vor:
- Bohren Sie die vorher markierten Löcher für die Unterlagen, benutzen Sie einen 6,5
mm Bohrer. (siehe Bild 5)
- Kleben Sie die 4 Dichtungen ("C" in Bild 1) an jede der 4 Befestigungsplatten ("B" in
Bild1), so wie in Bild 6 gezeigt. Nit der Seite aufkleben, wodie Öffnung eben ist (nicht versenkt).
-Keblen Sie diese 4 Sätze "Befestigungsplatte/Dichtung" vonInnen an das Fahrzeugblech,
wobei das Dichtungsloch mit dem Bohrloch übereinstimmen muss (Siehe Bild 7).
- Bringen Sie auf dem Fahrzeugdach die Dichtung ("C" in Bild 1) an und über dieser die
Halterungsunterlage ("E" in Bild 1) in einem der beiden Befestigungsbereiche (Bild 8). Setzen
Sie die 2 Lichtbalkenhalterungs-Befestigungsmuttern ("F" in Bild 1) in die 2 Vertiefungen der
Halterungsunterlage (Bild 9).
-Im Fahrzeuginneren mit den M6x15 Senkschrauben ("A" in Bild 1) festziehen. Den
Vorgang im anderen Befestigungsbereich wiederholen.
Bild 4
Bild 7
12
Bild 6
Bild 5

3.3) MONTAGE DES LICHTBALKENS AUF DEM FAHRZEUGDACH
Mit Hilfe einer zweiten Person positionieren Sie den Lichtbalken über den bereits am
Fahrzeugdach befestigten Halterungsunterlagen; falls notwendig stellen Sie den Abstand
zwischen den Halterungen nach.
Muter anziehen mit 6Nm.Bitte stellen Sie sicher dass die Montage richtig
fest ist und das die Befestigungseinrichtung nicht in der Rille des Balkens hin und
her bewegen kann.
Befestigen Sie die Halterungen mit den Unterteilen, wobei Sie die
Befestigungsbegrenzungsringe ("H" in Bild 1),, die Flachscheiben und die Groverringe ("I"
und "J" in Bild 1) in die beiden Vertiefungen des Unterteiles ("G" in Bild 1) einführen und mit
den M6x15 Sechskantschrauben ("K" in Bild 1) verschrauben. Siehe Bild 10.
Versichern Sie sich, dass der Lichtbalken korrekt montiert ist. Überprüfen Sie die korrekte
Montage regelmässig.
13
Bild 8Bild 9
