Federal Signal Corporation Fireball FB2LED User manual

Model FB2LED
Fireball®LED Warning Light
UL and cUL Listed for Type 4X, IP66 environments.
IP69K compliant enclosure.
Limited Warranty: This product’s limited warranty can be found at www.fedsig.com/SSG-Warranty.
Safety Messages to Installers and Users : This product should be installed to code by
a licensed electrician and follow all safety instructions. Failure to do so may result in property
damage, serious injury, or death.
• Read and understand all instructions before installing or operating the equipment.
• To avoid electrical shock hazards, do not connect wires when power is applied.
• In order to be an effective warning device, this product produces bright light that can be
hazardous to your eyesight. The possibility exists that rapid ashing lights could induce
photosensitive epilepsy. Do not stare directly at the light.
An Overview of the FB2LED: FB2LED is a high-
powered LED signal that can be programmed to produce
one of three light patterns: steady, 60 FPM, and 120
FPM (preset to 60 FPM). Unit is available in 12-24VDC
or 120-240VAC UL/cUL Listed. Type 4X, IP66 enclosure.
Electrical ratings: 0.48A - 0.24A (12-24VDC) or 0.03A
(120- 240VAC 50/60Hz). Suitable for indoor or outdoor
use. IP69K compliant. Certied operating temperature:
-49°F to 150°F (-45° to 66°C).
Unpacking the Device: After unpacking the device,
examine it for damage and verify parts. The unit comes with: (1) FB2LED assembled unit with ying
leads, (1) Panel mount gasket, and (3) No. 8 x 1/2" panel mounting tapping screws. If a part is
missing or appears damaged do not attempt to install. Contact Federal Signal Customer Support at
[phone] or [email protected].
Mounting the Device: Model FB2LED comes standard to mount on a at (horizontal or vertical)
surface or 1/2" NPT threaded pipe. Vertical wall (LWMB2) or corner (LCMB2) mounting accessories
are sold separately.
• Pipe Mounting – Model FB2LED can be pipe mounted on a 1/2" NPT pipe. Feed wires
through pipe and turn clockwise to tighten. Recommended tightening torque is 5-ft-lbs (6.8 N-m).
• Surface/Panel Mounting – Using provided gasket as a template, mark three mounting holes
and center hole for wiring. Drill or punch 0.188" (5.0mm) diameter holes for mounting and a
.88" (22.0mm) for wiring. Set base on gasket, feed wires through center hole, and attach to the
mounting surface using provided No. 8 tapping screws from the underside.
Installation and Maintenance Instructions
4.10"/ 104 mm
5.25"/ 133 mm
Impact Resistant
Fresnel Lens
LED PCBA
Die-cast
Metal Base
1/2" NPT Entry
18AWG
Lead Wires

Electrical Connections To avoid electrical shock, do not connect wires when circuits are
energized.
• 12-24VDC Models – Connect the power source positive (+) lead to the red wire and connect
the power source negative (-) lead to the black wire.
• 120-240VAC 50/60Hz Models – Connect the line (L or L1) power source lead to the black
wire and connect the neutral (N or L2) power source lead to the white wire. Connect ground
to the green/yellow wire if required.
Changing the Light Pattern with Power Select™: FB2LED is factory set to 60FPM, change to
120FPM or steady on by cycling the power.
1. Enter programming mode by turning the input power on and off three times at a rate of 1 cycle
per second. This timing cycle must be adhered to or the programming request will be ignored.
2. To switch to the next light pattern, cycle the power from off to on. Repeat this step until you
arrive at the desired ash pattern.
3. To exit programming mode and set the pattern in memory, let the light operate for at least 15
seconds or turn power off for more than 5 seconds.
Testing/Operating: After installation, test the system to verify each signal operates and
establish a program for periodic testing of the device. Provide copy of these instructions to all
operating personnel.

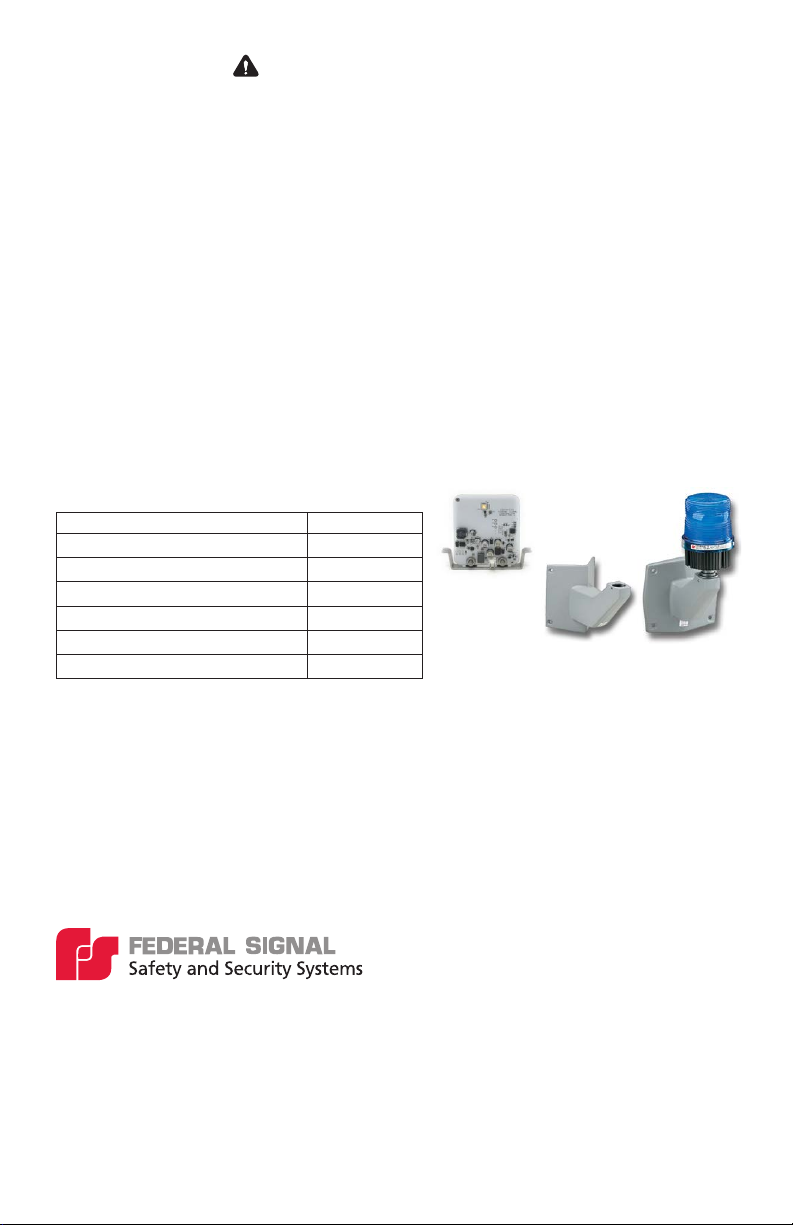

Ordering Replacement Parts and Accessories: If your unit requires a part not listed below, it
must be either replaced or repaired.
Description Part Number
PCBA, 12-24VDC, Amber, Red, Green K20000401A
PCBA, 12-24VDC, Clear, Blue K20000401A-01
PCBA, 120-240VAC, Amber, Red, Green K20000426A
PCBA, 120-240VAC, Clear, Blue K20000426A-01
Corner Mount Bracket Assembly LCMB2
Wall Mount Bracket Assembly LWMB2
Technical Assistance: Contact our technical support team at [phone] or
[email protected].
Repair Service: A return authorization is required. Contact your Authorized Distributor or
Federal Signal Customer Support at [phone] or [email protected]. Defective
products under warranty will be repaired or replaced at Federal Signal’s discretion. Lamp failures
excluded.
Product Returns: Product returns require a return authorization from Federal Signal prior
to returning the product. Please contact your Authorized Federal Signal Distributor for more
information regarding our return policy or to request a product return.
25500560A Rev. A1 0420 Printed in U.S.A.
PCBA
LWMB2
LCMB2
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Customer Support 1-800-344-4634+1-708-534-4756, [email protected]
Technical Support 1-800-755-7621+1-708-587-3587, [email protected]

Modelo FB2LED
Luz de advertencia LED Fireball®
Con certificación UL y cUL para entornos Tipo 4X, IP66.
Gabinete compatible con IP69K.
Garantía limitada: La garantía limitada de este producto se puede encontrar en www.fedsig.com/SSG-
Warranty.
Mensajes de seguridad para instaladores y usuarios : Este producto debe ser instalado según
el código por un electricista autorizado y se deben seguir todas las instrucciones de seguridad. De lo
contrario, puede ocasionar daños a la propiedad, lesiones graves o la muerte.
• Lea atentamente todas las instrucciones antes de instalar y usar el equipo.
• Para evitar peligros de descarga eléctrica, no conecte los cables mientras se aplica corriente.
• Para ser un dispositivo de advertencia efectivo, este producto produce una luz brillante que puede ser
peligrosa para la vista. Existe la posibilidad de que las luces intermitentes rápidas induzcan epilepsia
fotosensible. No mire directamente a la luz.
Una descripción del FB2LED: El FB2LED es una señal
LED de alta potencia que se puede programar para producir
uno de tres patrones de luz: constante, 60 FPM y 120 FPM
(preseleccionado a 60 FPM). La unidad está disponible
en 12-24 VCC o 120-240 VCA con certicación UL/cUL.
Gabinete Tipo 4X, IP66. Clasicaciones eléctricas:
0,48 A - 0,24 A (12-24 VCC) o 0,03 A (120-240 VCA
50/60 Hz). Adecuado para uso en interiores o exteriores.
Cumple con IP69K. Temperatura de funcionamiento
certicada: -49 °F a 150 °F (-45 a 66 °C).
Desembalaje del dispositivo: Después de desembalar el dispositivo, examínelo para detectar daños
y verique las piezas. La unidad viene con: (1) Unidad ensamblada FB2LED con cables de conexión,
(1) junta de montaje en panel y (3) tornillos autorroscantes N.º 8 x 1/2" para montaje en panel. Si detecta
que falta una pieza o parece estar dañada, no intente instalar el producto. Póngase en contacto con el
Servicio de Atención al Cliente de Federal Signal al [phone] o escriba a [email protected]
Montaje del dispositivo: El modelo FB2LED viene estándar para montar en una supercie plana
(horizontal o vertical) o en un tubo NPT roscado de 1/2". Los accesorios de montaje vertical en pared
(LWMB2) o en esquina (LCMB2) se venden por separado.
• Montaje de tubo - El modelo FB2LED puede montarse en un tubo NPT de 1/2". Pase los cables por
el tubo y gírelos en sentido de las agujas del reloj para ajustarlos. El par de apriete recomendado es
de 5 pies-lb (6,8 Nm).
• Montajeensupercie/panel-Usando la junta provista como plantilla, marque tres oricios de
montaje y un oricio central para el cableado. Taladre o perfore oricios de 0,188” (5,0 mm) de
diámetro para el montaje y uno de 0,88” (22,0 mm) para el cableado. Coloque la base en la junta,
pase los cables por el oricio central y fíjela a la supercie de montaje con los tornillos autorroscantes
N.º 8 provistos desde la parte inferior.
Instrucciones de instalación y mantenimiento
4,10"/104 mm
5,25"/133 mm
Lente Fresnel
resistente al
impacto
LED PCBA
Base de metal
de fundición
Entrada de 1/2" NPT
Cables de
18 AWG
Español

Conexiones eléctricas Para evitar descargas eléctricas, no conecte los cables cuando los
circuitos estén energizados.
• Modelos de 12-24 VCC - Conecte el cable positivo (+) de la fuente de alimentación al cable rojo y
conecte el cable negativo (-) de la fuente de alimentación al cable negro.
• Modelos de 120-240 VCA 50/60 Hz - Conecte el cable de la fuente de alimentación de línea (L o L1)
al cable negro y conecte el cable de la fuente de alimentación neutral (N o L2) al cable blanco. Realice
la conexión a tierra al cable verde/amarillo si es necesario.
Cambio del patrón de luz con Power Select™: El FB2LED está congurado de fábrica a 60 FPM,
cambie a 120 FPM o encendido permanente apagando y encendiendo el dispositivo.
1. Para ingresar al modo de programación, encienda y apague la alimentación de entrada tres veces
a una velocidad de 1 ciclo por segundo. Este ciclo de tiempo debe cumplirse o la solicitud de
programación será ignorada.
2. Para cambiar al siguiente patrón de luz, apague y encienda la alimentación. Repita este paso hasta
llegar al patrón de parpadeo deseado.
3. Para salir del modo de programación y establecer el patrón en la memoria, permita que la luz
funcione durante al menos 15 segundos o desconecte la alimentación durante más de 5 segundos.
Prueba/Funcionamiento: Después de la instalación, pruebe el sistema para vericar que cada señal
funcione y establezca un programa para pruebas periódicas del dispositivo. Entregue una copia de
estas instrucciones a todo el personal de operación.
Pedido de piezas de repuesto y accesorios: Si su unidad requiere una pieza que no se enumera a
continuación, debe ser reemplazada o reparada.
Descripción Número de pieza
PCBA, 12-24 VCC, ámbar, rojo, verde K20000401A
PCBA, 12-24 VCC, transparente, azul K20000401A-01
PCBA, 120-240 VCA, ámbar, rojo, verde K20000426A
PCBA, 120-240 VCA, transparente, azul K20000426A-01
Unidad de soporte de montaje en esquina LCMB2
Unidad de soporte de montaje en pared LWMB2
Asistencia técnica: Póngase en contacto con nuestro equipo de soporte técnico al + 1-708-587-3587
o escriba a [email protected].
Servicio de reparación: Se requiere una autorización de devolución. Póngase en contacto con su
distribuidor autorizado o con el servicio de atención al cliente de Federal Signal al + 1-708-534-4756
o escriba a [email protected]. Los productos defectuosos bajo garantía serán reparados
o reemplazados a criterio de Federal Signal. Las fallas de la lámpara están excluidas.
Devoluciones de productos: Las devoluciones de productos requieren una autorización de
devolución de Federal Signal antes de devolver el producto. Póngase en contacto con su distribuidor
autorizado de Federal Signal para obtener más información sobre nuestra política de devoluciones
o para solicitar la devolución de un producto.
25500560A Rev. A1 0420 Impreso en EE. UU.
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at www.fedsig.com,
Traducciones adicionales disponibles en www.fedsig.com
Atención al cliente 1-800-344-4634, [phone], [email protected]
Soporte técnico 1-800-755-7621, [phone], [email protected]
PCBA
LWMB2LCMB2

Français
Modèle FB2LED
Témoin d’alerte à DEL Fireball®
Homologué UL et cUL pour les environnements de type
4X, IP66. Coffret conforme à la norme IP69K.
Garantie limitée : La garantie limitée de ce produit peut être consultée sur le site
www.fedsig.com/SSG-Warranty.
Messages de sécurité aux installateurs et aux utilisateurs : Ce produit doit être installé par
un électricien agréé et dans le respect de toutes les instructions de sécurité. Le non-respect de ces
instructions peut entraîner des dommages matériels ou des blessures graves, voire mortelles.
• Lisez et comprenez toutes les instructions avant d’installer ou d’utiliser le matériel.
• An d’éviter les risques de chocs électriques, ne branchez pas de ls si le dispositif est sous tension.
• Pour être un dispositif d’alerte efcace, cet article produit une lumière intense pouvant affecter la vue.
Il est possible que les lumières clignotantes rapides induisent une épilepsie photosensible. Ne xez
pas directement la lumière.
Présentation du FB2LED : Le FB2LED est un signal DEL
haute puissance qui peut être programmé pour produire l’un
des trois schémas lumineux suivants : xe, 60 PI/MIN, et
120 PI/MIN (préréglé à 60 PI/MIN). L’appareil est disponible
en 12-24 VCC ou 120-240 VCA homologué UL/cUL.
Coffret type 4X, IP66. Valeurs électriques : 0,48 A - 0,24 A
(12-24 VCC) ou 0,03 A (120-240 VCA 50/60 Hz). Convient
pour une utilisation à l’intérieur ou à l’extérieur. Conforme à
la norme IP69K. Température de fonctionnement certiée :
-45 °C à 66 °C (-49 °F à 150 °F).
Déballagedel’appareil: Après avoir déballé l’appareil,
examinez-le pour voir s’il est endommagé et vériez les pièces. L’emballage contient : (1) unité FB2LED
assemblée avec ls volants, (1) joint pour montage sur panneau, et (3) vis autotaraudeuses n° 8 x
12,7 mm (1/2 po) pour montage sur panneau. Si une pièce est manquante ou semble endommagée,
n’essayez pas d’installer l’appareil. Contactez l’assistance clientèle de Federal Signal au [phone]
ou [email protected].
Montagedel’appareil: Le modèle FB2LED est conçu de série pour être monté sur une surface plane
(horizontale ou verticale) ou sur un tuyau leté de 12,7 mm (1/2 po) NPT. Les accessoires de montage
mural vertical (LWMB2) ou de montage en coin (LCMB2) sont vendus séparément.
• Montage sur tuyau – Le modèle FB2LED peut être monté sur un tuyau de 12,7 mm (1/2 po) NPT.
Faites passer les ls dans le tuyau et tournez dans le sens des aiguilles d’une montre pour resserrer.
Le couple de serrage recommandé est de 6,8 N-m (5 pi-lb).
• Montage en surface/sur panneau – En utilisant le joint fourni comme modèle, marquez trois trous
de montage et le trou central pour le câblage. Percez ou poinçonnez des trous de 5,0 mm (0,188 po)
de diamètre pour le montage et un trou de 22,0 mm (0,88 po) pour le câblage. Posez la base sur
le joint, faites passer les ls par le trou central et xez à la surface de montage à l’aide des vis
autotaraudeuses n° 8 fournies, par le dessous.
Consignes d’installation et d’entretien
104 mm (4,10 po)
133 mm (5,25 po)
Lentille de Fresnel
résistante aux
chocs
PCBA DEL
Base métallique
coulée sous
pression
Entrée 12,7 mm
(1/2 po) NPT
Fils conducteurs
18 AWG

Branchements électriques An d’éviter les risques de chocs électriques, ne branchez pas de ls
tant que les circuits sont sous tension.
• Modèles 12-24 VCC – Connectez le l positif (+) de la source d’alimentation au l rouge et
connectez le l négatif (-) de la source d’alimentation au l noir.
• Modèles 120-240 VCA 50/60 Hz – Connectez le l de ligne (L ou L1) de la source d’alimentation
au l noir et connectez le l neutre (N ou L2) de la source d’alimentation au l blanc. Connectez la
terre au l vert/jaune si nécessaire.
Changer le modèle lumineux avec Power Select™ : Le FB2LED est réglé en usine sur 60 PI/MIN,
vous pouvez passer en mode 120 PI/MIN ou xe en éteignant et en rallumant l’appareil.
1. Entrez en mode programmation en éteignant et en rallumant l’alimentation d’entrée trois fois à
raison d’un cycle par seconde. Ce cycle doit être respecté, sinon la demande de programmation
sera ignorée.
2. Pour passer au modèle lumineux suivant, éteignez puis rallumez l’appareil. Répétez cette étape
jusqu’à ce que vous obteniez le modèle lumineux souhaité.
3. Pour sortir du mode de programmation et mettre le modèle en mémoire, laissez la lumière
fonctionner pendant au moins 15 secondes ou éteignez l’appareil pendant plus de 5 secondes.
Tests/fonctionnement : Après l’installation, testez le système pour vérier le fonctionnement de
chaque signal et établissez un programme de test périodique de l’appareil. Fournissez une copie de
ces instructions à tout le personnel de service.
Commandedepiècesderechangeetd’accessoires:Si votre appareil nécessite une pièce qui ne
gure pas dans la liste ci-dessous, il doit être remplacé ou réparé.
Description Numéro
de pièce
PCBA, 12-24 VCC, ambre, rouge, vert K20000401A
PCBA, 12-24 VCC, clair, bleu K20000401A-01
PCBA, 120-240 VCA, ambre, rouge, vert K20000426A
PCBA, 120-240 VCA, clair, bleu K20000426A-01
Ensemble de support de montage en coin LCMB2
Ensemble de support de montage mural LWMB2
Assistance technique : Contactez notre équipe d’assistance technique au [phone] ou
[email protected].
Service de réparation : Une autorisation de retour est nécessaire. Contactez votre distributeur agréé
ou l’assistance clientèle de Federal Signal au [phone] ou [email protected]. Les produits
défectueux sous garantie seront réparés ou remplacés à la discrétion de Federal Signal. Les pannes
de lampes sont exclues.
Retours de produits : Les retours de produits nécessitent une autorisation de retour de Federal
Signal avant de renvoyer le produit. Veuillez contacter votre distributeur Federal Signal agréé pour plus
d’informations concernant notre politique de retour ou pour demander un retour de produit.
25500560A Rév. A1 0420 Imprimé aux États-Unis
2645 Federal Signal Drive, University Park, Illinois 60484
Des traductions supplémentaires sont disponibles à l’adresse suivante : www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Assistance clientèle [phone], [phone], [email protected]
Assistance technique [phone], [phone], [email protected]
PCBA
LWMB2LCMB2
