Feig Electronic OBID classic-pro ID CPR.02.VP/AB Series User manual

MONTAGE
INSTALLATION
final
public (B)
2003-11-18
M30800-1de-ID-B.doc
OBID®classic-
p
ro
ID CPR.02.VP/AB-A (RS232 Interface)
ID CPR.02.VP/AB-B (RS485 Interface)
(deutsch / english)

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 2 von 36 M30800-1de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 2
english version from page 2
E N G L I S H

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 3 von 36 M30800-1de-ID-B.doc
Hinweis
Copyright 2003 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem-
den Umgebungen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
my-d®ist ein eingetragenes Warenzeichen der Infineon Technologies AG
I-CODE®und mifare®ist ein eingetragenes Warenzeichen der Philips Electronics N.V.
Tag-itist ein Warenzeichen der Texas Instruments Incorporated
Allgemeine Hinweise zu diesem Dokument
Das Zeichen „)“ weist auf Erweiterungen bzw. Änderungen gegenüber der Vorgängerversion hin.

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 4 von 36 M30800-1de-ID-B.doc
D E U T S C H
Inhalt
1. Sicherheits- und Warnhinweise 5
2. Montage 6
2.1 Montage auf Unterputzdose .........................................................................................7
2.2 Montage mit Aufputzrahmen ID APR-A.......................................................................8
3. Leseranschluss 9
3.1 Jumper und Schalter...................................................................................................10
3.2 Spannungsversorgung ...............................................................................................11
3.3 Relais (ID CPR.02.VP/AB-B)........................................................................................11
3.4 Digitale Eingänge ........................................................................................................11
3.5 RS232-Schnittstelle (ID CPR.02.VP/AB-A).................................................................11
3.6 RS485-Schnittstelle (ID CPR.02.VP/AB-B).................................................................12
3.6.1 Adresseinstellung (Busbetrieb mit RS485-Schnittstelle) ...............................................13
3.7 Daten-/Taktschnittstelle (ID CPR.02.VP/AB-A)..........................................................14
4. Technische Daten 15

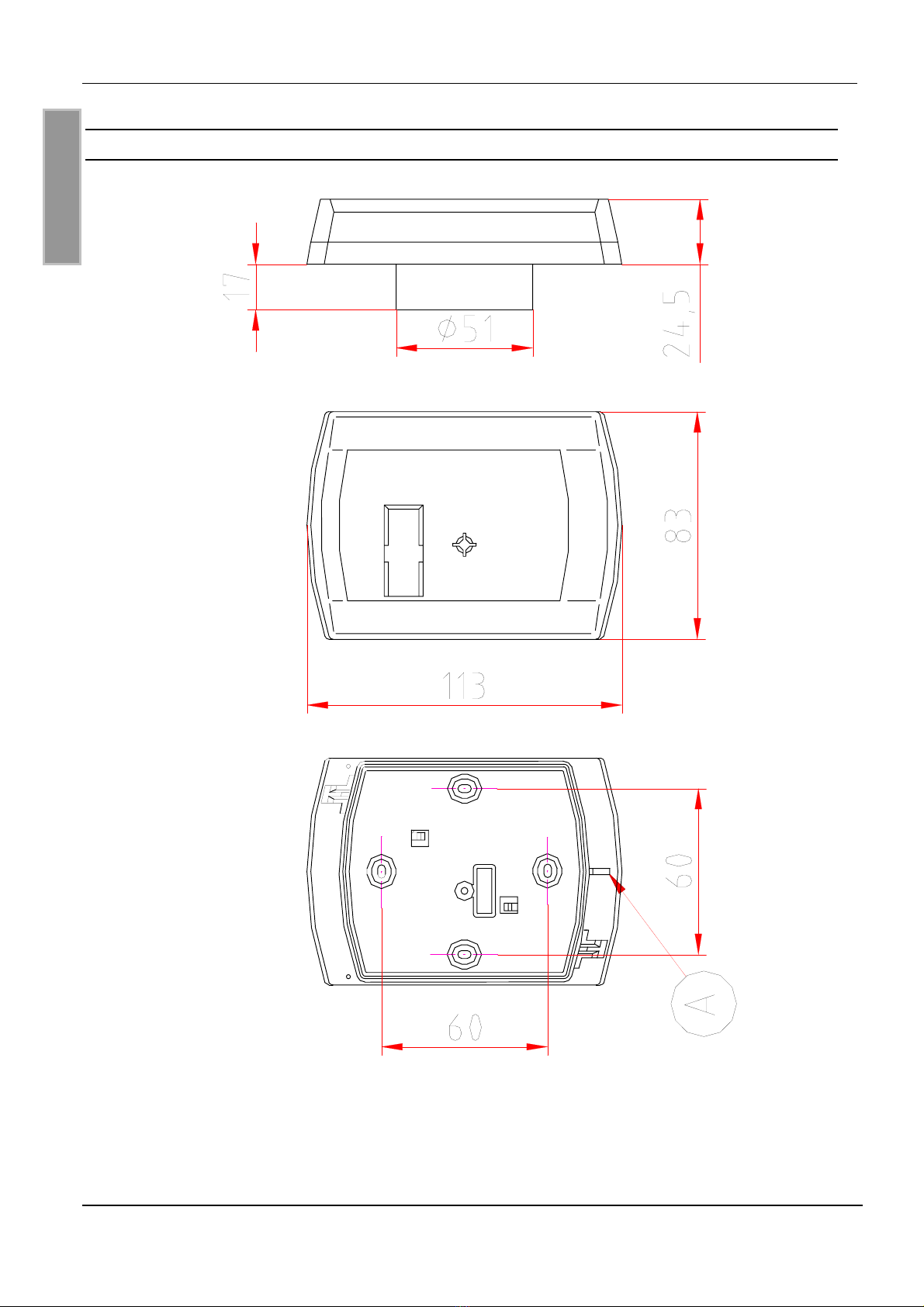

4.1 Abmessungen Unterputzmontage.............................................................................16
4.2 Abmessungen mit ID APR-A bei Aufputzmontage...................................................17
4.3 Zulassung ....................................................................................................................18
4.3.1 Europa (CE) ..................................................................................................................18
4.3.2 USA (FCC) ....................................................................................................................18
5. Lieferumfang: 19
5.1 Optionales Zubehör.....................................................................................................19

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 5 von 36 M30800-1de-ID-B.doc
1. Sicherheits- und Warnhinweise
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Montage- / Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benut-
zer auszuhändigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-
tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können
Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen
daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewährleis-
tung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum
Zeitpunkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder au-
tomatische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung ei-
nes Gerätes wird keine Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Anschluss-, Inbetriebnahme-, Wartungs-, und sonstige Arbeiten am Gerät dürfen nur
von Elektrofachkräften mit einschlägiger Ausbildung erfolgen.
•Vor dem Öffnen des Gerätes ist stets die Versorgungsspannung abzuschalten und
durch Nachmessen sicherzustellen, daß das Gerät spannungslos ist. Das Verlöschen
einer Betriebsanzeige ist kein Indikator dafür, daß das Gerät vom Netz getrennt und
spannungslos ist.
•Alle Arbeiten am Gerät und dessen Aufstellung müssen in Übereinstimmung mit den
nationalen elektrischen Bestimmungen und den örtlichen Vorschriften durchgeführt
werden.
•Bei gewaltsamer Entfernung des Geräts kann die Steuerleitung (sofern das Relais be-
nutzt wird) für die Tür/Torsteuerung kurzgeschlossen werden. Hierdurch ist ein unbefug-
tes Öffnen der/des Tür/Tores möglich.

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 6 von 36 M30800-1de-ID-B.doc
D E U T S C H
2. Montage
Der Leser ist für die Wandmontage auf 60 mm Unterputzdosen vorgesehen. Für die Aufputzmon-
tage kann das Gehäuseunterteil durch den Aufputzrahmen ID APR-A, der als Zubehör lieferbar ist,
ersetzt werden.
HINWEISE:
•Der Leser sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Ar-
mierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Redu-
zierung der Lesereichweite bewirken. Der Abstand zu derartigen Flächen sollte mindes-
tens 3 cm betragen.
•Ist eine Montage auf einer Metalloberfläche notwendig, kann zur Einhaltung des Min-
destabstandes der Aufputzrahmen ID APR-A eingesetzt werden.
•Der räumliche Abstand zu benachbarten Lesern gleicher Bauart sollte 20 cm nicht un-
terschreiten.
•Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglich-
keit geprüft werden.
•Die Gehäuseöffnung (A), (siehe Abbildung 1: Montageausrichtung) muß nach unten
montiert werden!
Abbildung 1: Montageausrichtung (A) nach unten

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 7 von 36 M30800-1de-ID-B.doc
2.1 Montage auf Unterputzdose
1. Montageort auswählen:
Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.
2. Anschluss:
siehe Kapitel Leseranschluss.
3. Inbetriebnahme:
•Anschlussplatine in das Gehäuseunterteil einrasten (siehe: Abbildung 2).
•Gehäuseoberteil auf Gehäuseunterteil stecken. Dabei die Stiftleiste der Leserelektronik sau-
ber in Buchsenleiste X3 einführen!
•Funktionskontrolle.
4. Wandmontage:
•Gehäuseoberteil von –Unterteil abziehen.
•Gehäuseunterteil mit eingerasteter Anschlussplatine auf Untergrund verschrauben.
•Gehäuseoberteil auf Gehäuseunterteil stecken. Dabei die Stiftleiste der Leserelektronik sau-
ber in Buchsenleiste X3 einführen!
•Gehäuseoberteil mit Schneidschraube 3,2 x 25 mm auf Gehäuseunterteil verschrauben.
•Frontaufkleber auf das saubere und fettfreie Gehäuse aufkleben.
(1)
X3

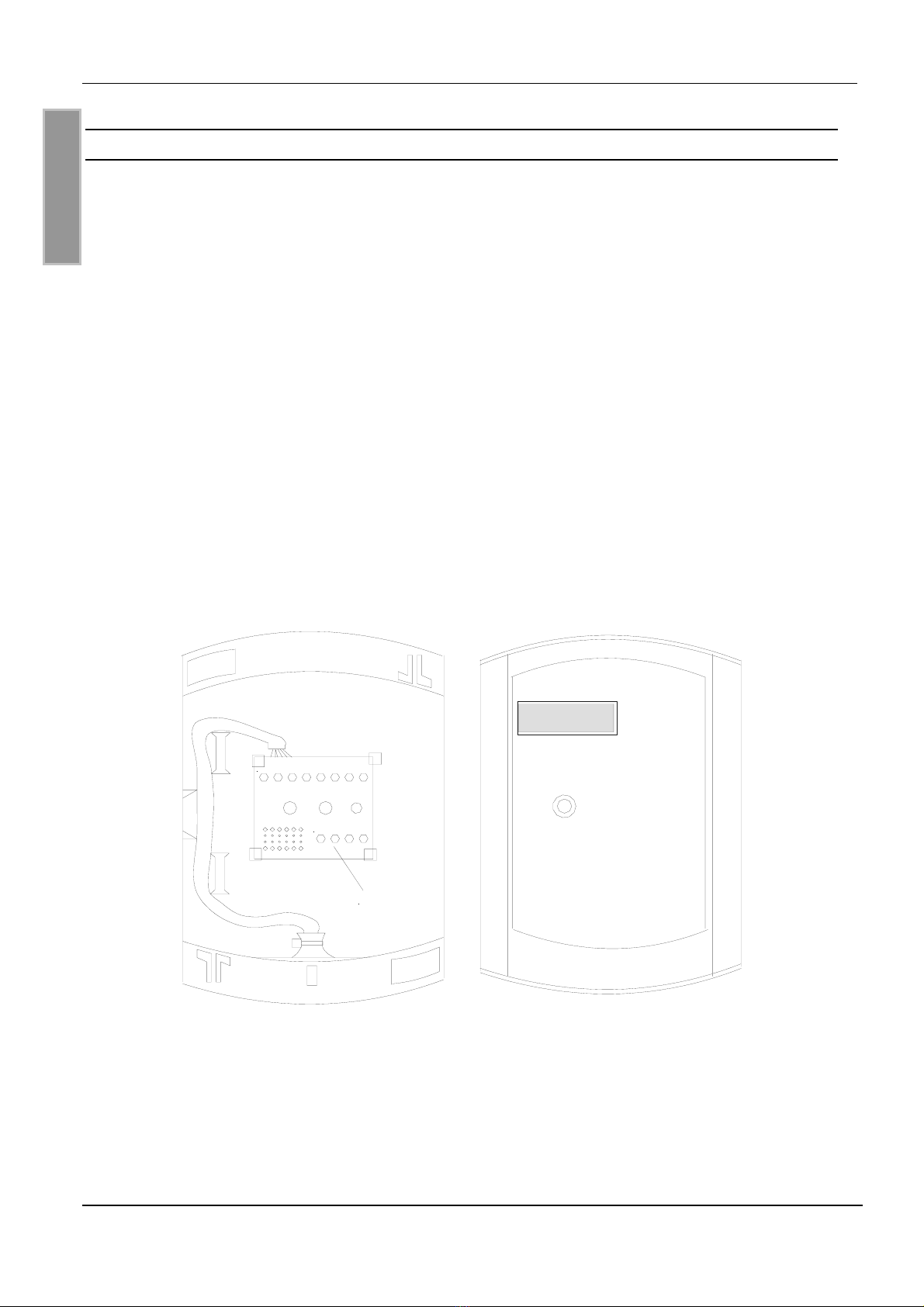

Abbildung 2: Rückansicht mit eingerasteter Anschlussplatine (1)

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 8 von 36 M30800-1de-ID-B.doc
D E U T S C H
2.2 Montage mit Aufputzrahmen ID APR-A
1. Wandmontage:
•Die Montage sollte auf einem möglichst ebenen Untergrund erfolgen.
•Durchbrüche für Zuleitung im Gehäuseunterteil herstellen, ggf. Würgenippel einsetzen und
Zuleitung einziehen.
•Gehäuseunterteil mit Untergrund verschrauben.
2. Anschluss:
siehe Kapitel Leseranschluss.
3. Gehäuse schließen:
•Anschlussplatine (1) gem. Abbildung 3, mit den Anschlussklemmen nach unten in das Ge-
häuseunterteil einrasten. Dazu die Rasthaken mit den Fingern leicht auseinanderdrücken.
•Gehäuseoberteil auf Gehäuseunterteil stecken. Dabei die Stiftleiste der Leserelektronik sau-
ber in Buchsenleiste X3 einführen!
•Gehäuseoberteil mit Schneidschraube 3,2 x 25 mm mit Gehäuseunterteil verschrauben.
•Funktionskontrolle.
4. Frontaufkleber aufkleben:
Frontaufkleber auf das saubere und fettfreie Gehäuse aufkleben.
+/~ -/~ R COM NO GND R/A T/B
CLK DAT IN1 IN2
(1)
Abbildung 3: Aufputzmontage (LED oben links)
Offenes Aufputzgehäuses mit eingesetzter Anschlussplatine (1)

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 9 von 36 M30800-1de-ID-B.doc
3. Leseranschluss

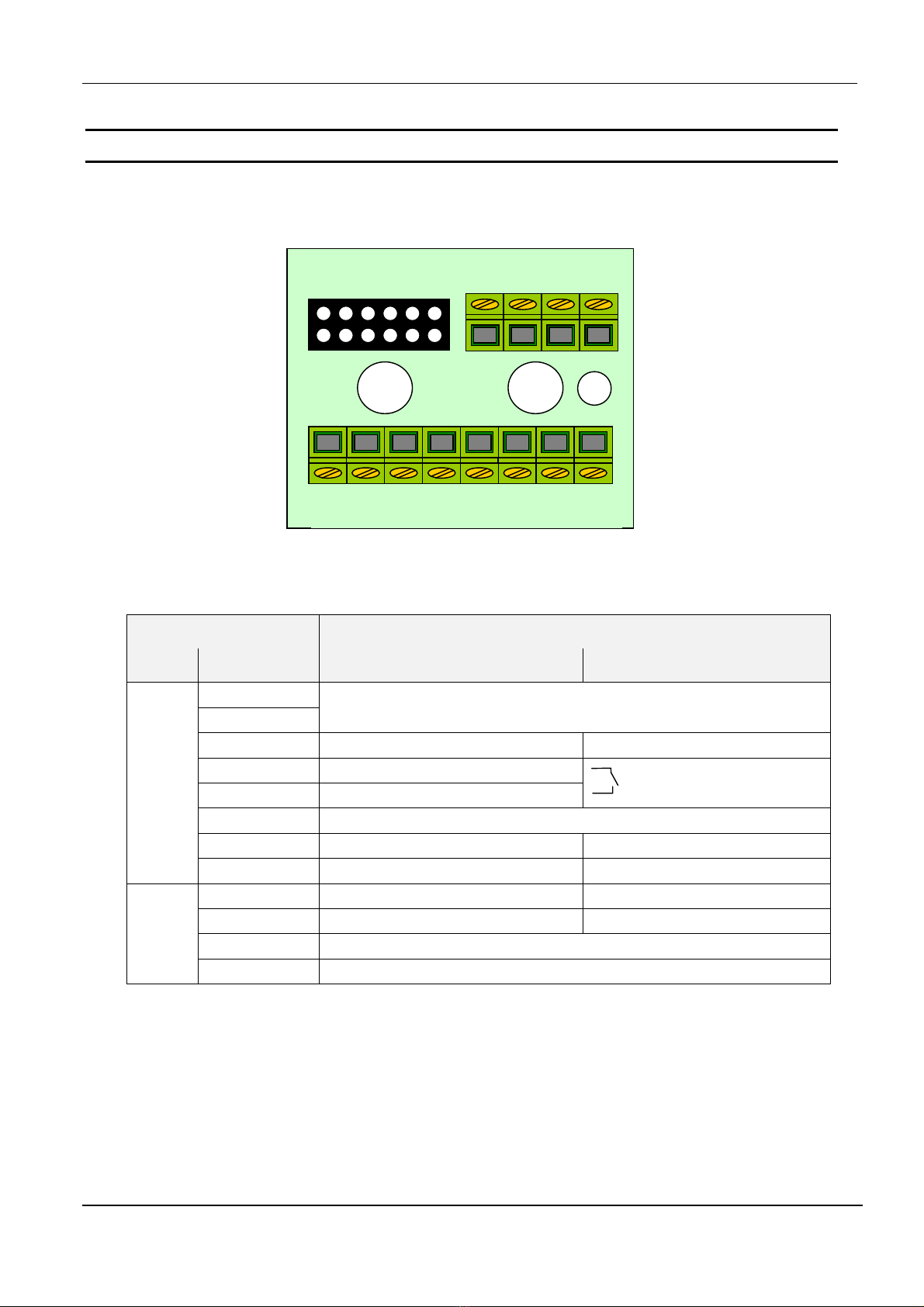

Der Anschluss des Lesers erfolgt über die Anschlussplatine (siehe: Abbildung 4), die im Gehäuse-
unterteil eingerastet wird.
Abbildung 4: Anschlussplatine
Klemme Funktion
Leiste Bezeichnung ID CPR.02.VP/AB-A ID CPR.02.VP/AB-B
+ / ~
- / ~Spannungsversorgung 12 - 24 AC / DC
CLS Daten-/Taktschnittstelle – CLS -
COM -
NO Digitaler Eingang 3 Relais
GND interner GND
R/A RS232 - RxD RS485 - A
X2
T/B RS232 - TxD RS485 - B
CLK Daten-/Taktschnittstelle – Takt -
DAT Daten-/Taktschnittstelle – Daten -
IN1 Digitaler Eingang 1
X1
IN2 Digitaler Eingang 2
CLK DAT IN1 IN2
+/~-/~CLS COM NO GND R/A T/B
X1
X2
X3

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 10 von 36 M30800-1de-ID-B.doc
D E U T S C H
3.1 Jumper und Schalter

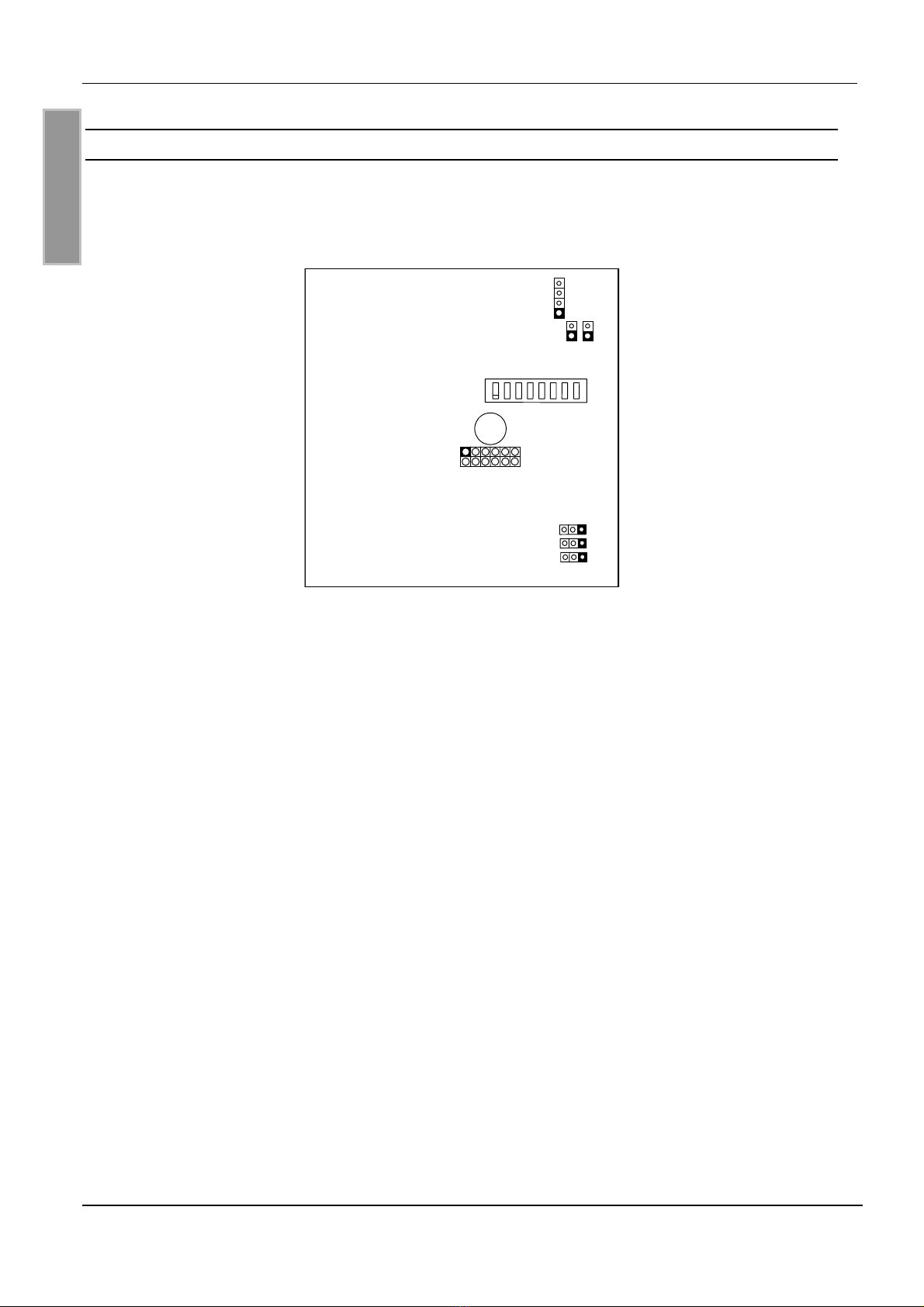

Abbildung 5 zeigt die Lage der Jumper und Schalter auf der Leiterplatte des ID CPR.02.VP/AB.
Die Jumper und Schalter sind nur bei demontiertem Gerät zugänglich.
1 2 3 4 5 6 7 8 ON
OFF
X7
1
J1 J2
X1
S1
3 2 1
X4
X3
X2
Abbildung 5: Jumper und Schalter
S1:
DIP-Schalter zur Einstellung der Leseradresse.
X1:
Stiftleiste zum Aufstecken der Anschlussplatine.
X2 / X3 / X4:
Jumper für Abschlusswiderstände der RS485-Schnittstelle (nur ID CPR.02.VP/AB-B)
X7:
Programmierschnittstelle für Firmwareupdate.
J1 / J2:
Jumper für Firmwareupdate.

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 11 von 36 M30800-1de-ID-B.doc
3.2 Spannungsversorgung
Die Spannungsversorgung erfolgt über die Klemmen [+ / ~] und [- / ~]. Das Gerät kann wahlweise
mit 12 - 24 V AC oder DC versorgt werden. Die Polarität bei DC Spannungsversorgung kann frei
gewählt werden.
HINWEIS:
Die Zuleitung sollte nicht direkt parallel mit anderen Energieversorgungs- und Niederspan-
nungsleitungen verlegt werden.
3.3 Relais (ID CPR.02.VP/AB-B)
Der Leser verfügt über ein Relais mit einem Schließerkontakt. Der Anschluss erfolgt über die
Klemmen [NO] und [COM].
3.4 Digitale Eingänge
Die digitalen Eingänge [IN1], [IN2] und ([IN3]) dürfen nur gegen intern GND, Klemme [GND] ge-
schaltet werden (siehe Abbildung 6).
Eine Beschaltung mit Fremdspannung kann zur Zerstörung des Gerätes führen!

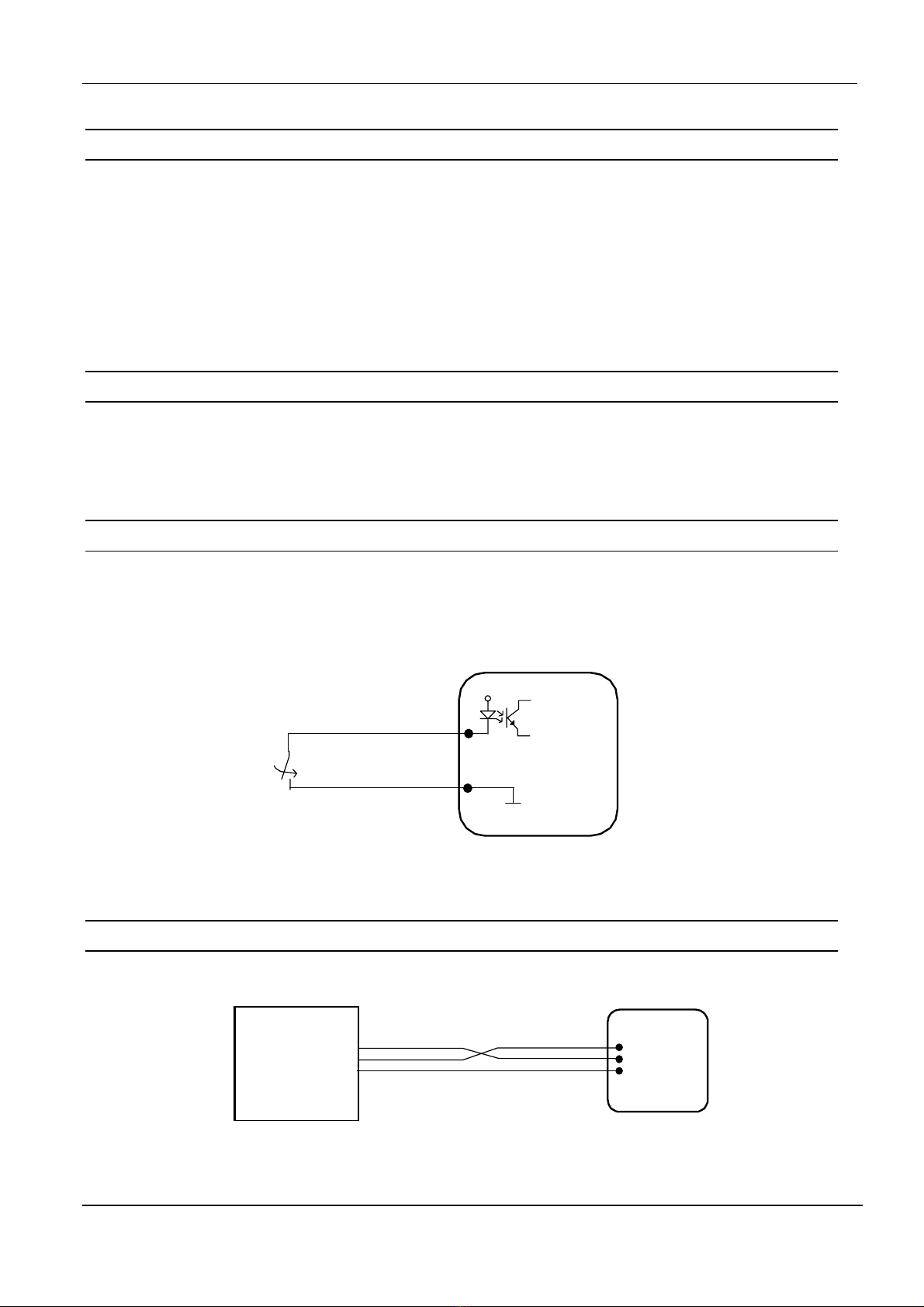

Abbildung 6: Anschluss der digitalen Eingänge
3.5 RS232-Schnittstelle (ID CPR.02.VP/AB-A)
Leser mit RS232-Schnittstelle werden gem. Abbildung 7 mit dem Leitrechner verbunden.
Abbildung 7: Anschluss der RS232-Schnittstelle
Host
R/A
T/B
GND ID CPR.02-A
RxD
TxD
GND
INx
GND

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 12 von 36 M30800-1de-ID-B.doc
D E U T S C H

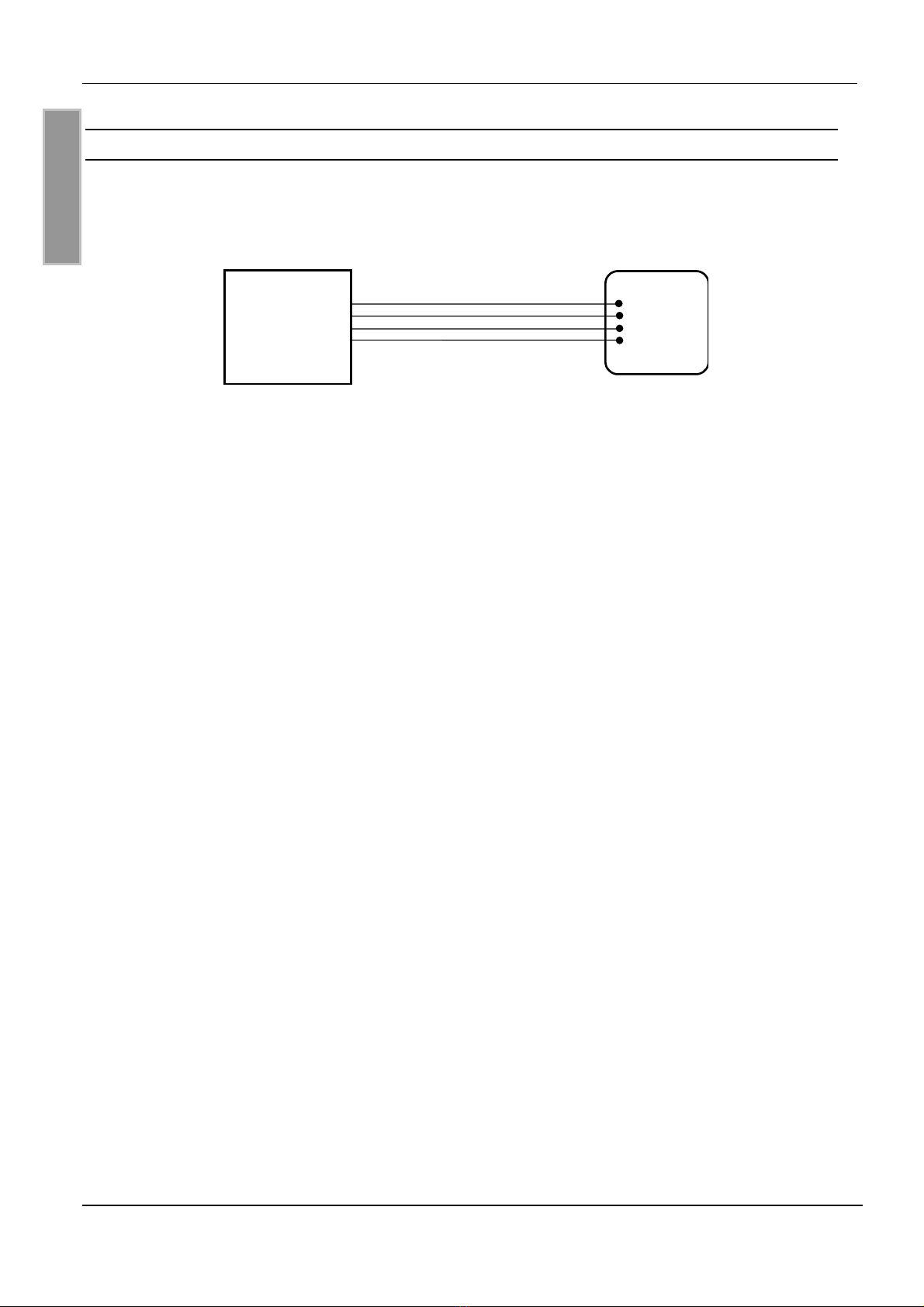

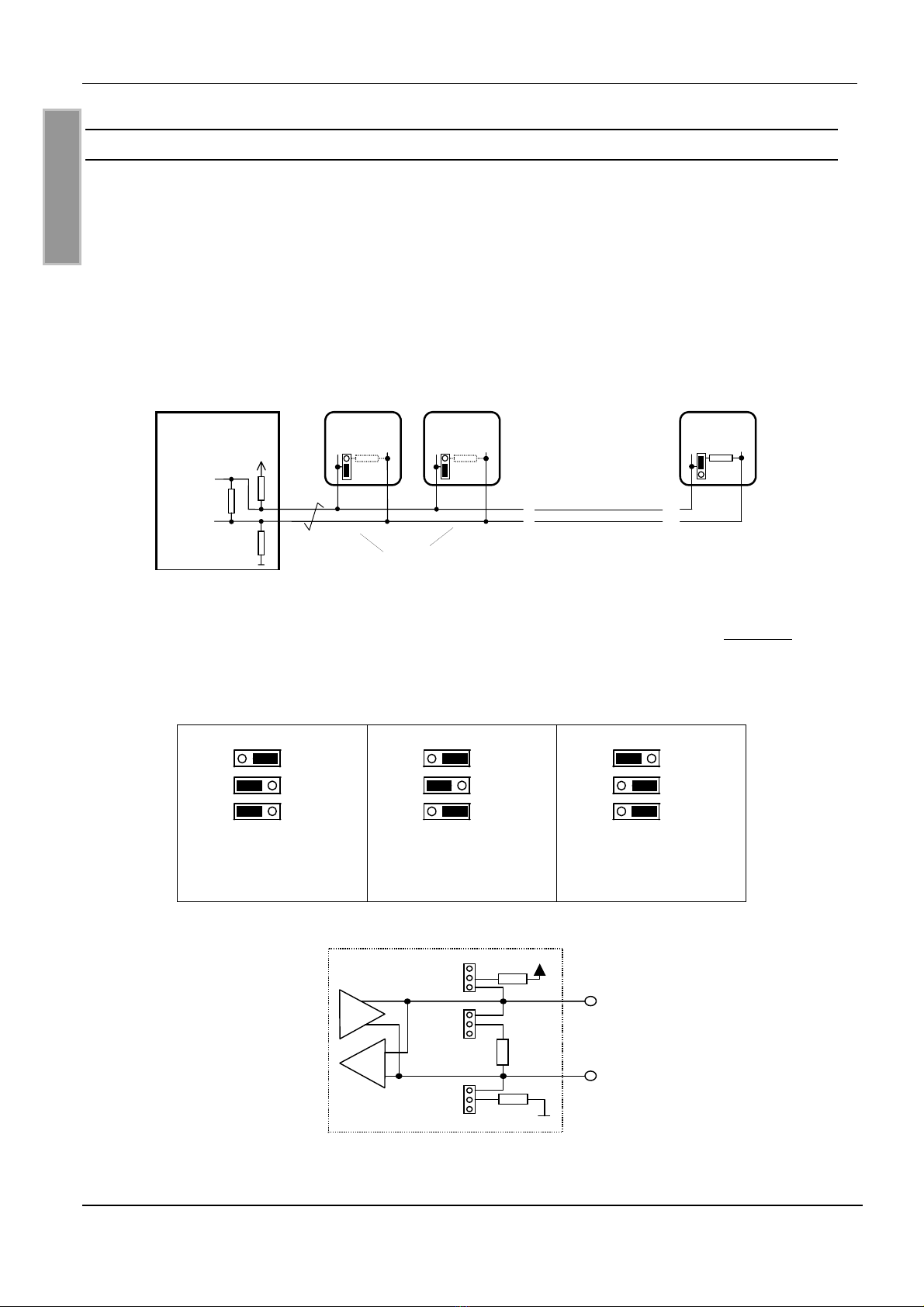

3.6 RS485-Schnittstelle (ID CPR.02.VP/AB-B)
Bei einem RS485-Datenbus kann es notwendig werden Abschlusswiderstände einzusetzen. Die
Notwendigkeit zum Einsatz von Abschlusswiderständen ist für jede Installation im Einzelfall zu
prüfen, da dies z. B. von Leitungslängen, Busaufbau, Spannungsversorgung der Leser und dem
verwendeten Leitrechner abhängig ist. Der Abschlusswiderstand ist i.d.R. nur am Busende, also
am letzten Gerät, notwendig. Dazu ist an der Jumper an X2 Pin 1 und 2 zu stecken, Jumper in
Stellung 1 – 2 (siehe Abbildung 8 und Abbildung 5).
Der Busbetrieb setzt einen Leitrechner mit Abschlusswiderstand und aktiver Terminierung voraus.
Als Leitung wird eine paarweise verseilte oder verdrillte Leitung empfohlen.
Host
(mit aktiver Terminierung)
ohne Abschlusswiderstand
R/A
T/B
Leser x
mit Abschlusswiderstand
A
B
X2
Leser 2
X2
Leser 1
X2
T/B T/BR/A R/A
Abbildung 8: Busbetrieb mit RS485-Schnittstelle
Steht kein Leitrechner mit aktiver Terminierung zur Verfügung, kann ersatzweise an maximal ei-
nem Leser eine aktive Terminierung vorgenommen werden. Dazu stehen die Jumper X3 und X4
zur Verfügung.
3 2 1
X4
X3
X2
3 2 1
X4
X3
X2
3 2 1
X4
X3
X2
ohne Terminierung
(Werkseinstellung)
Abschlusswiderstand aktive Terminierung u.
Abschlusswiderstand
Abbildung 9: Jumperstellungen RS485-Schnittstelle
Abbildung 10: interne Beschaltung der RS485-Schnittstelle
X2
X3
X4 +5V
GND
1
T / B
R / A
1
1
1kΩ
1kΩ
100Ω

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 13 von 36 M30800-1de-ID-B.doc
3.6.1 Adresseinstellung (Busbetrieb mit RS485-Schnittstelle)
An Lesern mit RS232-Schnittstelle ist i.d.R. keine Adresseinstellung notwendig. Bei Geräten mit
RS485-Schnittstelle kann die Geräteadresse entweder über den DIP-Schalter am geöffneten Gerät
(siehe Abbildung 5), oder über den Leitrechner (Host) erfolgen.
Busbetrieb mit bis zu 16 Lesern:
Die Einstellung der Geräteadresse erfolgt mittels der DIP-Schalter S1, DIP1 - DIP4, ge-
mäß Tabelle (DIP5 - DIP8 haben keine Funktion). Dabei wird jeder Leser mit einer indivi-
duellen Adresse versehen.
Adresse DIP 1 DIP 2 DIP 3 DIP 4
0OFF OFF OFF OFF
1ON OFF OFF OFF
2OFF ON OFF OFF
3ON ON OFF OFF
4OFF OFF ON OFF
5ON OFF ON OFF
6OFF ON ON OFF
7ON ON ON OFF
8OFF OFF OFF ON
9ON OFF OFF ON
10 OFF ON OFF ON
11 ON ON OFF ON
12 OFF OFF ON ON
13 ON OFF ON ON
14 OFF ON ON ON
15 ON ON ON ON
Busbetrieb mit 16 - 32 Lesern:
Die Adresseinstellung erfolgt per Software über den Leitrechner (Host).
HINWEIS:
Da alle Leser werksseitig die Adresse 0 eingestellt haben, müssen sie nacheinander
angeschlossen und konfiguriert werden.

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 14 von 36 M30800-1de-ID-B.doc
D E U T S C H
3.7 Daten-/Taktschnittstelle (ID CPR.02.VP/AB-A)
Der Anschluss der Daten-/Taktschnittstelle erfolgt gem. Abbildung 11. Falls am Host kein CLS An-
schluss vorgesehen oder notwendig ist, kann auf diese Leitung verzichtet werden.
Abbildung 11: Anschluss der Daten-/Taktschnittstelle
Host
ID CPR.02-A
CLOCK
DATA
CLS
GND
CLK
DAT
CLS
GND

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 15 von 36 M30800-1de-ID-B.doc
4. Technische Daten
ID CPR.02.VP/AB-A ID CPR.02.VP/AB-B
Gehäuse Kunststoff ASA
Farbe Gehäuseunterteil:
Gehäuseoberteil:
ähnlich RAL 9002 (grauweiß)
ähnlich RAL 7043 (verkehrgrau)
Gewicht ca. 120 g
Schutzart IP 54
Spannungsversorgung 12 - 24 V AC/DC
Leistungsaufnahme max. 2,6 W
Temperaturbereich Betrieb
Lagerung
-25 °C bis +60 °C
-40 °C bis +85 °C
relative Luftfeuchte 95 % nicht betauend
Antenne intern ca. 70 x 70 mm
Betriebsfrequenz 13,56 MHz
Sendeleistung 250 mW ±2 dB
unterstützte Transpondertypen
•ISO14443-A kompatibel
(z. B. mifare, mifare Ultra Light, my-d proximity)
•ISO14443-B kompatibel
•ISO15693 kompatibel
(z. B. I•Code SLI, Tag-It HFI, my-d vicintiy, STM LRI512)
•I•Code 1
LED Bicolor (rot, grün, orange)
Summer integriert
Relais -
1 x Schließer
(Kontaktbelastbarkeit:
24 V AC/DC 1,5 A)
digitale Eingänge 3
(Leitungslänge max. 3 m)
2
(Leitungslänge max. 3 m)
4800 bis 38400 Baud
asynchron RS232C
(Leitungslänge max. 10 m)
RS485
(max. 32 Geräte pro Datenbus)
Schnittstellen:
Daten-/Takt
TTL
(Leitungslänge max. 3 m)
•Magnetkarten-Emulation
•Wiegand-Emulation
-
DIP-Schalter 8-polig
Flash 64 kB (für Firmwareupdate In-Application)
EEPROM 512 Byte (10.000 Schreibzyklen)
Werkskonfiguration:
asynchrone Schnittstelle: 38400 Baud, 8 Daten- 1 Stoppbit, even Parity
•orange blinken (keine Verbindung zum Host-Computer)
LED-Betriebsanzeige •orange (Verbindung zum Host-Computer besteht)

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 16 von 36 M30800-1de-ID-B.doc
D E U T S C H
4.1 Abmessungen Unterputzmontage
Abbildung 12: Abmessungen Unterputzgehäuse
(A) = Unten

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 17 von 36 M30800-1de-ID-B.doc
4.2 Abmessungen mit ID APR-A bei Aufputzmontage
Abbildung 13: Abmessungen bei Montage
mit Aufputzrahmen ID APR-A
(A) = Unten

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 18 von 36 M30800-1de-ID-B.doc
D E U T S C H
4.3 Zulassung
4.3.1 Europa (CE)
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/EG vom März 99.
Equipment Classification gemäß ETSI EN 300 330 und ETSI EN 301 489: Class 2
4.3.2 USA (FCC)
FCC ID: PJMCPR02
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.

OBID®classic-pro Montage ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Seite 19 von 36 M30800-1de-ID-B.doc
5. Lieferumfang:
1 x Gehäuseunterteil (Unterputzgehäuse)
1 x Gehäuseoberteil mit Leserelektronik
1 x Anschlussplatine
1 x Frontaufkleber
1 x Schneidschraube 3,2 x 25 mm (zur Verbindung der Gehäuseteile)
2 x Schneidschrauben 3,2 x 15 mm (zur Wandmontage)
1 x Montageanleitung
5.1 Optionales Zubehör
Gehäuseunterteil für Aufputzmontage
ID APR-A Bestell-Nr.: 1144.001.00
Frontaufkleber
ID AKL.02 Frontaufkleber Bestell-Nr.: 1424.000.00

OBID®classic-pro Installation ID CPR.02.VP/AB-x
FEIG ELECTRONIC GmbH Page 20 of 36 M30800-1de-ID-B.doc
Note
Copyright 2003 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this document has been done to the best of our knowledge. FEIG ELEC-
TRONIC GmbH does not guarantee the correctness and completeness of the details given in this manual
and may not be held liable for damages ensuing from incorrect or incomplete information. Since, despite all
our efforts, errors may not be completely avoided, we are always grateful for your useful tips.
The instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function in cross environments.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
document and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH
does not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®is a registered trademark of FEIG ELECTRONIC GmbH.
my-d®is a registered trademark of Infineon Technologies AG
I-CODE®and mifare®is a registered trademark of Philips Electronics N.V.
Tag-itis a trademark of Texas Instruments Incorporated
General information's regarding this document
The sign ")" indicates extensions or changes of this manual compared with the former issue.
