Feig Electronic OBID classic-pro Series User manual

MONTAGE
INSTALLATION
final
public (B)
2003-08-26
M30801-0de-ID-B.doc
OBID®classic-
p
ro
ID CPR.02.VP/AB-AT
(deutsch / english)

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 2 von 16 M30801-0de-ID-B.doc
D E U T S C H
deutsche Version ab Seite 3
english version from page 10
E N G L I S H

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 3 von 16 M30801-0de-ID-B.doc
D E U T S C H
Hinweis
Copyright 2003 by
FEIG ELECTRONIC GmbH
Lange Straße 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
Alle früheren Ausgaben verlieren mit dieser Ausgabe ihre Gültigkeit.
Die Angaben in diesem Handbuch können ohne vorherige Ankündigung geändert werden.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung ihres Inhalts sind nicht
gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle
Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Die Zusammenstellung der Informationen in diesem Dokument erfolgt nach bestem Wissen und Gewissen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung für die Richtigkeit und Vollständigkeit der An-
gaben in diesem Dokument. Insbesondere kann FEIG ELECTRONIC GmbH nicht für Folgeschäden auf
Grund fehlerhafter oder unvollständiger Angaben haftbar gemacht werden. Da sich Fehler, trotz aller Bemü-
hungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar.
Die in diesem Dokument gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingun-
gen aus. FEIG ELECTRONIC GmbH übernimmt keine Gewähr für die einwandfreie Funktion in systemfrem-
den Umgebungen.
FEIG ELECTRONIC GmbH übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthal-
tenden Informationen frei von fremden Schutzrechten sind. FEIG ELECTRONIC GmbH erteilt mit diesem
Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte.
OBID® und OBID i-scan®ist ein eingetragenes Warenzeichen der FEIG ELECTRONIC GmbH
my-d®ist ein eingetragenes Warenzeichen der Infineon Technologies AG
I-CODE®und mifare®ist ein eingetragenes Warenzeichen der Philips Electronics N.V.
Tag-itist ein Warenzeichen der Texas Instruments Incorporated

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 4 von 16 M30801-0de-ID-B.doc
D E U T S C H
Inhalt
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen ................5
2 Einführung ...................................................................................................................6
3 Inbetriebnahme ...........................................................................................................6
4 Technische Daten........................................................................................................7
4.1 Abmessungen .......................................................................................................................8
4.2 Zulassung ..............................................................................................................................9
4.2.1 Europa (CE) .....................................................................................................................9
4.2.2 USA (FCC).......................................................................................................................9
5 Lieferumfang ...............................................................................................................9
5.1 optionales Zubehör...............................................................................................................9

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 5 von 16 M30801-0de-ID-B.doc
D E U T S C H
1 Sicherheits- und Warnhinweise - vor Inbetriebnahme unbedingt lesen
•Das Gerät darf nur für den vom Hersteller vorgesehenen Zweck verwendet werden.
•Die Bedienungsanleitung ist zugriffsfähig aufzubewahren und jedem Benutzer auszu-
händigen.
•Unzulässige Veränderungen und die Verwendung von Ersatzteilen und Zusatzeinrich-
tungen, die nicht vom Hersteller des Gerätes verkauft oder empfohlen werden, können
Brände, elektrische Schläge und Verletzungen verursachen. Solche Maßnahmen führen
daher zu einem Ausschluss der Haftung und der Hersteller übernimmt keine Gewährlei-
stung.
•Für das Gerät gelten die Gewährleistungsbestimmungen des Herstellers in der zum
Zeitpunkt des Kaufs gültigen Fassung. Für eine ungeeignete, falsche manuelle oder au-
tomatische Einstellung von Parametern für ein Gerät bzw. ungeeignete Verwendung ei-
nes Gerätes wird keine Haftung übernommen.
•Reparaturen dürfen nur vom Hersteller durchgeführt werden.
•Der Benutzer ist dafür verantwortlich, dass das Gerät nach den anerkannten techni-
schen Regeln im Aufstellungsland sowie anderen regionalen gültigen Vorschriften auf-
gestellt und angeschlossen wird.
•Vor dem Öffnen des Gerätes ist stets die Versorgungsspannung abzuschalten und
durch Nachmessen sicherzustellen, dass das Gerät spannungslos ist.
•Das Verlöschen einer Betriebsanzeige ist kein Indikator dafür, dass das Gerät vom Netz
getrennt und spannungslos ist. Bei Arbeiten am geöffneten Gerät ist zu beachten, dass
evtl. spannungsführende Teile freiliegen.

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 6 von 16 M30801-0de-ID-B.doc
D E U T S C H
2 Einführung
Die Geräte der OBID®classic-pro Familie sind für den Online-Betrieb konzipiert, d. h. ihre Funktio-
nen werden durch den Leitrechner (Host) über die RS232 Schnittstelle vorgegeben und gesteuert.
Nach Anschluss der RS232-Schnittstelle und Einschalten / Einstecken der Spannungsversorgung,
stehen dem Host sämtliche Funktionen zur Verfügung.
Einzelheiten zum Funktionsumfang können dem Handbuch der OBID®classic-pro ID CPR-Family
entnommen werden.
3 Inbetriebnahme
Aufstellung:
Der Leser ID CPR.02.VP/AB-AT wird anschlussfertig zum Betrieb an einer seriellen
RS232-Schnittstelle geliefert. Der Aufstellungsort ist so zu wählen, dass er nicht in unmit-
telbarer Nähe von Geräten gleicher Bauart oder Computer-Monitoren liegt, da derartige
Geräte den Datenaustausch zwischen dem Leser und Transponder stören können.
Anschluss der Spannungsversorgung:
Die Spannungsversorgung erfolgt über die Koaxialbuchse am Ende der Schnittstellenlei-
tung.
Das Netzteil muss eine Spannung zwischen 12 V und 24 V / DC und 700 mA liefern. Dazu
steht der Artikel ID NET.12VDC-B Bestell-Nr.: 1688.001.00 zur Verfügung.

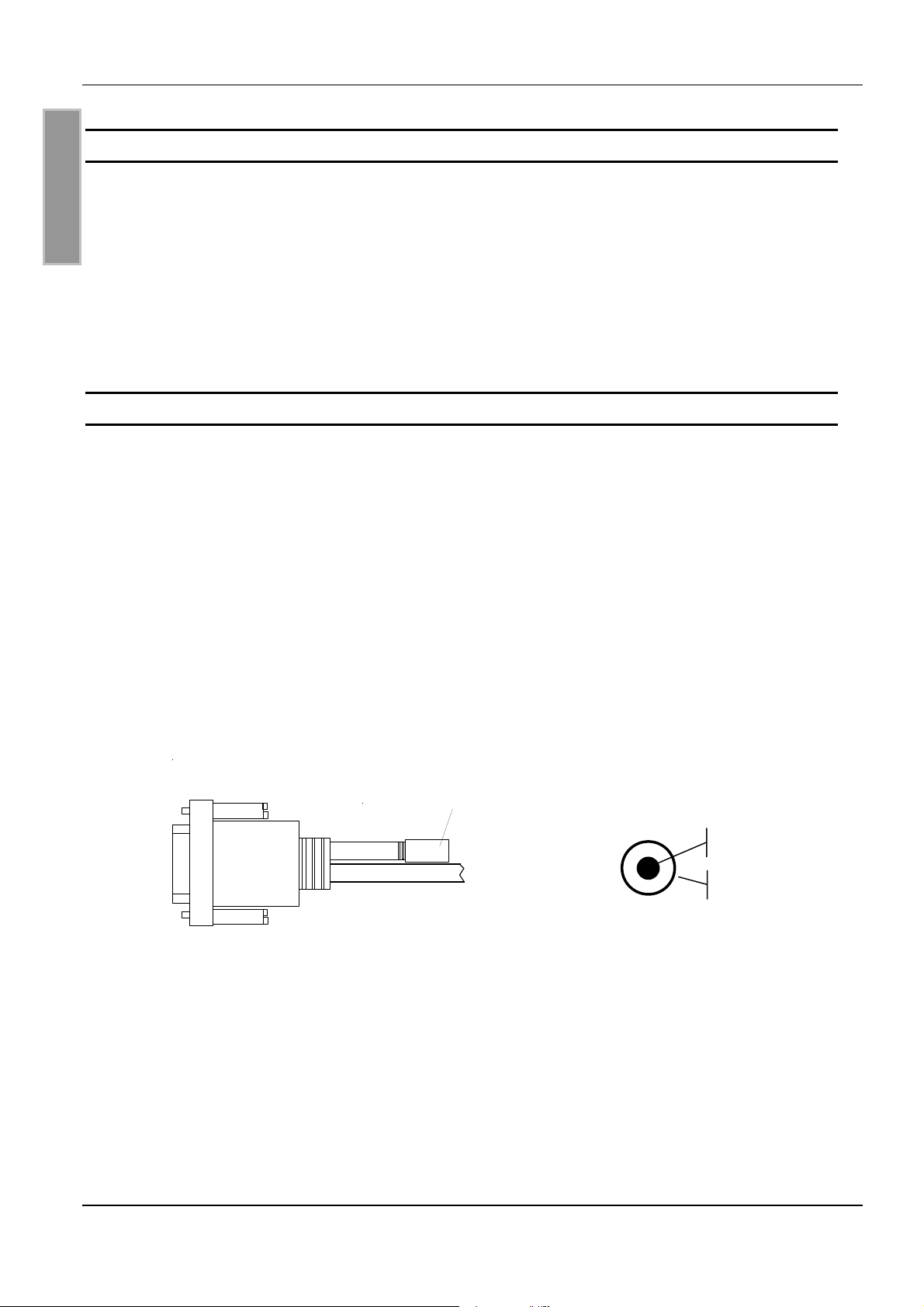

Der Anschluss erfolgt gemäß nachfolgender Abbildung:
Anschluss der RS232 Schnittstelle:
Der Anschluss an den COM-Port eines Leitrechner (Host-Computer) erfolgt über die 9 pol.
D-Sub Buchse.
Zusammenbau:
Nach der Funktionsprüfung kann beiliegender Frontaufkleber auf das saubere und fett-
freie Gehäuse aufgeklebt werden..
PC:
9-pol D-Sub female 12 V/DC:
coaxial female 2,5mm*5,5mm
+ 12-24 V DC
GND

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 7 von 16 M30801-0de-ID-B.doc
D E U T S C H
4 Technische Daten
ID CPR.02.VP/AB-AT
Gehäuse Kunststoff ASA
Farbe Gehäuseunterteil:
Gehäuseoberteil:
ähnlich RAL 9002 (grauweiß)
ähnlich RAL 7043 (verkehrgrau)
Gewicht ca. 120 g
Schutzart IP 22
Spannungsversorgung 12 - 24 V DC
Leistungsaufnahme max. 2,6 W
Temperaturbereich Betrieb
Lagerung
-25 °C bis +60 °C
-40 °C bis +85 °C
relative Luftfeuchte 95 % nicht betauend
Antenne integriert
Trägerfrequenz 13,56 MHz
unterstützte Transpondertypen
•ISO14443-A kompatibel
(z. B. mifare, mifare Ultra Light, my-d proximity)
•ISO14443-B kompatibel
•ISO15693 kompatibel
(z. B. I•Code SLI, Tag-It HFI, my-d vicintiy, STM LRI512)
•I•Code 1
LED Bicolor (rot, grün, orange)
Summer integriert
serielle Schnittstellen RS232C 4800 bis 38400 Baud
(Leitungslänge ca. 2,5 m mit 9 pol. D-SUB Buche)
DIP-Schalter 8-polig
EEPROM 10.000 Schreibzyklen
Werkskonfiguration:
asynchrone Schnittstelle: 38400 Baud, 8 Daten- 1 Stoppbit, gerade Parität
•orange blinken (keine Verbindung zum Host-Computer)
LED-Betriebsanzeige •orange (Verbindung zum Host-Computer besteht)

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 8 von 16 M30801-0de-ID-B.doc
D E U T S C H

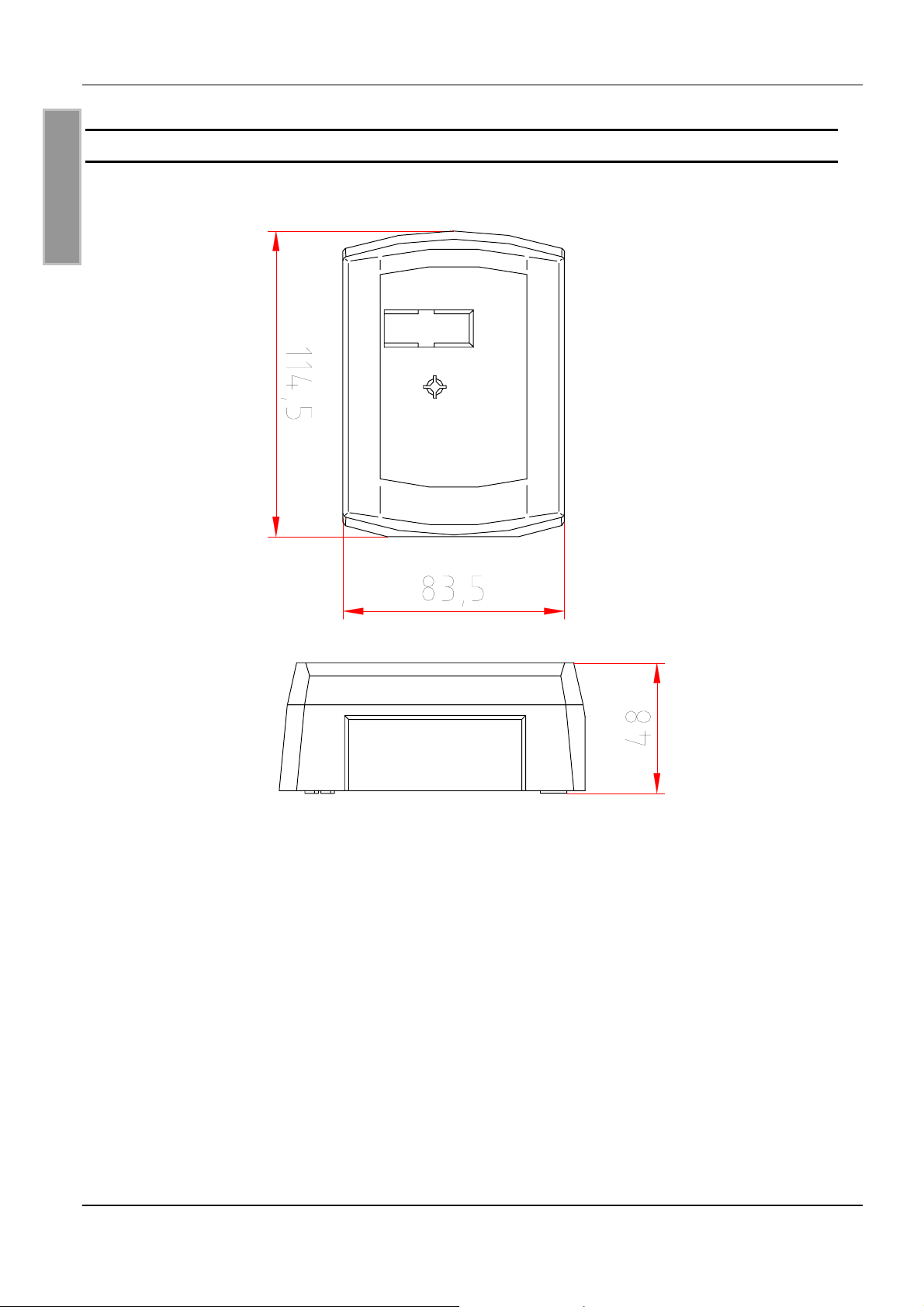

4.1 Abmessungen

OBID®classic-pro Montage ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Seite 9 von 16 M30801-0de-ID-B.doc
D E U T S C H
4.2 Zulassung
4.2.1 Europa (CE)
Die Funkanlage entspricht, bei bestimmungsgemäßer Verwendung den grundlegenden Anforde-
rungen des Artikels 3 und den übrigen einschlägigen Bestimmungen der R&TTE Richtlinie
1999/5/EG vom März 99.
Equipment Classification gemäß ETSI EN 300 330 und ETSI EN 301 489: Class 2
4.2.2 USA (FCC)
FCC ID: PJMCPR02
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
5 Lieferumfang
1 x ID CPR.02.VP/AB-AT Tischgerät
1 x Frontaufkleber
1 x Montageanleitung
5.1 optionales Zubehör
Steckernetzteil 100-240V AC ⇒12V/700mA DC (Bestell-Nr. ID NET.12VDC-B / 1688.001.00)

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 10 of 16 M30801-0de-ID-B.doc
E N G L I S H
Note
Copyright 2003 by
FEIG ELECTRONIC GmbH
Lange Strasse 4
D-35781 Weilburg-Waldhausen
Tel.: [phone]
http://www.feig.de
With the edition of this document, all previous editions become void. Indications made in this manual may be
changed without previous notice.
Copying of this document, and giving it to others and the use or communication of the contents thereof are
forbidden without express authority. Offenders are liable to the payment of damages. All rights are reserved
in the event of the grant of a patent or the registration of a utility model or design.
Composition of the information in this document has been done to the best of our knowledge. FEIG ELEC-
TRONIC GmbH does not guarantee the correctness and completeness of the details given in this manual
and may not be held liable for damages ensuing from incorrect or incomplete information. Since, despite all
our efforts, errors may not be completely avoided, we are always grateful for your useful advises.
The instructions given in this manual are based on advantageous boundary conditions. FEIG ELECTRONIC
GmbH does not give any guarantee promise for perfect function in cross environments.
FEIG ELECTRONIC GmbH assumes no responsibility for the use of any information contained in this
document and makes no representation that they free of patent infringement. FEIG ELECTRONIC GmbH
does not convey any license under its patent rights nor the rights of others.
OBID®and OBID i-scan®is a registered trademark of FEIG ELECTRONIC GmbH.
my-d®is a registered trademark of Infineon Technologies AG
I-CODE®and mifare®is a registered trademark of Philips Electronics N.V.
Tag-itis a trademark of Texas Instruments Incorporated

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 11 of 16 M30801-0de-ID-B.doc
E N G L I S H
Contents
1 Safety instructions – please read carefully prior to initiation ...............................12
2 Introduction ...............................................................................................................13
3 Startup........................................................................................................................13
4 Technical Data...........................................................................................................14
4.1 Dimensions..........................................................................................................................15
4.2 Approval...............................................................................................................................16
4.2.1 Europe (CE) ...................................................................................................................16
4.2.2 USA (FCC).....................................................................................................................16
5 System delivery contents .........................................................................................16
5.1 Optional Accessories .........................................................................................................16

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 12 of 16 M30801-0de-ID-B.doc
E N G L I S H
1 Safety instructions – please read carefully prior to initiation
•The device has to be used only for the purpose designed by the manufacturer.
•The operation manual has to be stored available at any time and has to be handed over
to each user.
•Unauthorized changes and the use of spare parts and additional devices which have not
been sold or recommended by the manufacturer may cause fire, electric shocks or
injuries. Such measures will lead to exclusion of any liability by the manufacturer.
•The liability-prescriptions of the manufacturer in the issue valid at the time of purchase
are valid for the device. The manufacturer is not legally responsible for incorrect,
unsuitable manual or automatically setting of parameters for a device or the incorrect
application of a device.
•Repairs can only be executed by the manufacturer.
•Installation-, operation- and maintenance procedures should only be carried out by
qualified personnel.
•Before opening the device, the power supply must always be interrupted. Make sure that
the device is without voltage by measuring. CAUTION! The fading of an operation
control (LED) is no indicator for an interrupted power supply or the device being without
voltage!
•Works at the device and its installation have to be executed according to the national
legal requirements and local prescriptions.
•When working on devices the valid safety regulations must be observed.

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 13 of 16 M30801-0de-ID-B.doc
E N G L I S H
2 Introduction
The appliances of the OBID®classic-pro Family are build for online operation, i.e. the functions will
be controlled by the Host PC over the RS232 interface.
After connecting the RS232 interface and switch on the power supply the Host PC will dispose of
the whole functions.
Details of the functions can be read in the Manual of the OBID®classic-pro ID CPR-Family.
3 Startup
Setup:
The Reader ID CPR.02.VP/AB-AT is ready to connect with the RS232 interface. Select a
location where it is not in the direct vicinity of similar devices or computer monitors, since
these devices can interfere with data exchange between the Reader and a Transponder
Power connection:
The Reader is powered via the female coaxial connector at the end of the interface cable.
The output of the power supply must have between 12 to 24 V / DC and 700 mA. To this
the power supply ID NET.12VDC-B Order No.: 1688.001.00 is available.
The connection occurs in accordance with illustration below:
Connection of the RS232 interface:
The connection of the RS232 interface to a host computer can be done over the 9 pin D-
Sub socket.
Assembly:
Attach the adhesive label to clean and non-greasy casing after the function of the Reader
was tested.
PC:
9-pol D-Sub female 12 V/DC:
coaxial female 2,5mm*5,5mm
+ 12-24 V DC
GND

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 14 of 16 M30801-0de-ID-B.doc
E N G L I S H
4 Technical Data
ID CPR.02.VP/AB-AT
Housing plastic ASA
Color upper part
lower part
similar to RAL 9002 (gray-white)
similar RAL 7043 (traffic gray)
Weight approx. 120 g
Protection Class IP 22
Supply Voltage 12 - 24 V DC
Power Consumption max. 2,6 W
Temperature Range Operation
Storage
-25 °C to +60 °C
-40 °C to +85 °C
Relative Air Humidity 95 % (not-condensing)
Antenna integrated
Operating frequency 13,56 MHz
Supported Transponder Types
•ISO14443-A compatible
(e. g. mifare, mifare Ultra Light, my-d proximity)
•ISO14443-B compatible
•ISO15693 compatible
(e. g. I•Code SLI, Tag-It HFI, my-d vicintiy, STM LRI512)
•I•Code 1
LED bicolor (red, green, orange)
Buzzer integrated
Serial Interface RS232C 4800 to 38400 Baud
(D-Sub socket with 2,5 m connecting cable)
DIP-Schalter 8- channel
EEPROM 10.000 writing cycles
Default values (factory alined):
asynchronous interface: 38400 Baud, 8 data- 1 stopbit, even parity
•orange blinking (no active connection to host-computer)
LED-operation control •orange (connection with host-computer is active)

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 15 of 16 M30801-0de-ID-B.doc
E N G L I S H
4.1 Dimensions

OBID®classic-pro Installation ID CPR.02.VP/AB-AT
FEIG ELECTRONIC GmbH Page 16 of 16 M30801-0de-ID-B.doc
E N G L I S H
4.2 Approval
4.2.1 Europe (CE)
When properly used this radio equipment conforms to the essential requirements of Article 3 and
the other relevant provisions of the R&TTE Directive 1999/5/EC of March 99.
Equipment Classification according to ETSI EN 300 330 and ETSI EN 301 489: Class 2
4.2.2 USA (FCC)
FCC ID: PJMCPR02
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
Unauthorized modifications may void the authority granted under Federal communica-
tions Commission Rules permitting the operation of this device.
5 System delivery contents
1 x ID CPR.02.VP/AB-AT Desktop-Reader
1 x adhesive label
1 x Installation Instruction
5.1 Optional Accessories
AC power supply 100-240V AC ⇒12V/700mA DC (Order-No. ID NET.12VDC-B / 1688.001.00)
