Fein KBB60X User manual

© C. & E. Fein GmbH. Printed in USA. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 98 142 87 0 BY 2014.07 DE.
EN 61029, EN 55014, EN 61000-3-2, EN 61000-3-3
2011/65/EU, 2006/42/EG, 2004/108/EG
FEIN Service
C. & E. Fein GmbH
Hans-Fein-Straße 81
D-73529 Schwäbisch Gmünd-Bargau
www.fein.com
 KBB60X 7 272
Hammersdorf
Quality Manager Dr. Schreiber Manager of R&D department
OBJ_DOKU-0000001780-003.fm Page 1 Wednesday, July 16, 2014 8:19 AM

2
KBB60X
7 272
P
1
W1400
P
2
W770
n
0
/min, min-1, rpm, r/min 330
/min, min-1, rpm, r/min 660
kg 23,9
mm 60
L
pA
dB 92
K
pA
dB 3
L
wA
dB 103
K
wA
dB 3
L
pCpeak
dB 106
K
pCpeak
dB 3
Fe
3
de
10
pt
28
tr
46
sl
64
et
82
th
100
en
13
el
31
hu
49
sr
67
lt
85
ja
104
fr
16
da
34
cs
52
hr
70
lv
88
hi
107
it
19
no
37
sk
55
ru
73
zh(CM)
91
ar
112
nl
22
sv
40
pl
58
uk
76
zh(CK)
94
es
25
fi
43
ro
61
bg
79
ko
97
OBJ_BUCH-0000000054-003.book Page 2 Wednesday, July 16, 2014 8:20 AM

3
5
7 7
9
9
5
4
65
7
8
OBJ_BUCH-0000000054-003.book Page 3 Wednesday, July 16, 2014 8:20 AM

4
2. 1.
2. 1.
OBJ_BUCH-0000000054-003.book Page 4 Wednesday, July 16, 2014 8:20 AM

5
OBJ_BUCH-0000000054-003.book Page 5 Wednesday, July 16, 2014 8:20 AM

6
2.
2.
1.
OBJ_BUCH-0000000054-003.book Page 6 Wednesday, July 16, 2014 8:20 AM

7
OBJ_BUCH-0000000054-003.book Page 7 Wednesday, July 16, 2014 8:20 AM

8
OBJ_BUCH-0000000054-003.book Page 8 Wednesday, July 16, 2014 8:20 AM

9
3 x
OBJ_BUCH-0000000054-003.book Page 9 Wednesday, July 16, 2014 8:20 AM

10 de
de
Originalbetriebsanleitung.

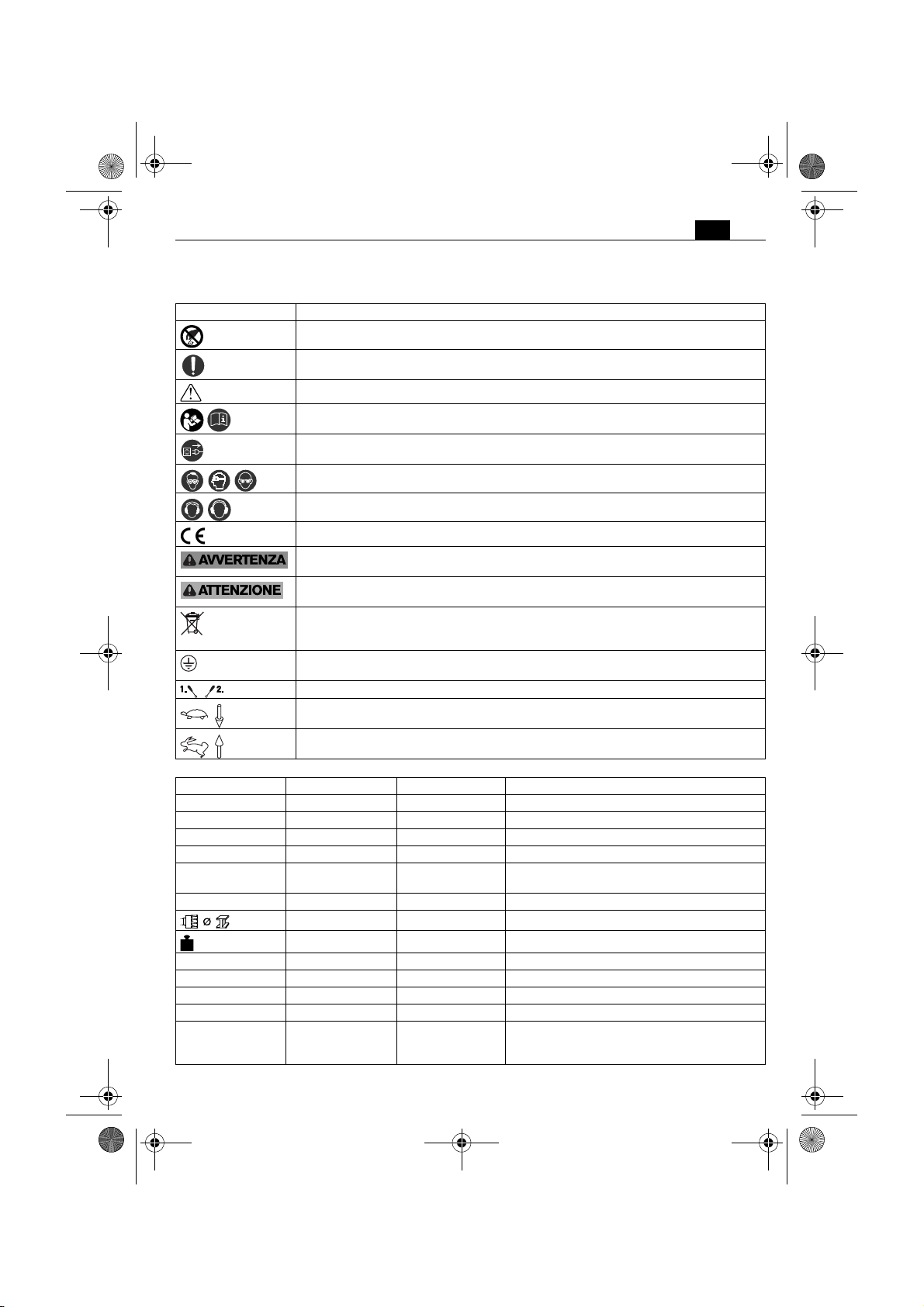

Verwendete Symbole, Abkürzungen und Begriffe.
Symbol, Zeichen Erklärung
Rotierende Teile des Elektrowerkzeugs nicht berühren.
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise
unbedingt lesen.
Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Ver-
letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
Beim Arbeiten Augenschutz benutzen.
Beim Arbeiten Gehörschutz benutzen.
Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen
Gemeinschaft.
Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-
zungen oder zum Tod führen kann.
Dieser Hinweis warnt vor einer möglicherweise gefährlichen Situation, die zur Verletzung füh-
ren kann.
Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse
getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
Erzeugnis mit Basisisolierung und zusätzlich an den Schutzleiter angeschlossenen berührbaren
leitfähigen Teilen.
1. Gang/2. Gang
Kleine Drehzahl
Große Drehzahl
Zeichen Einheit international Einheit national Erklärung
P
1
W W Leistungsaufnahme
P
2
W W Leistungsabgabe
UV V Bemessungsspannung
fHz Hz Frequenz
n
0
/min, min-1, rpm, r/min /min Leerlaufdrehzahl
Ø mm mm Durchmesser eines runden Teils
mm mm Bohrdurchmesser Stahl (Kernbohrer)
kg kg Gewicht entsprechend EPTA-Procedure
01/2003
L
pA
dB dB Schalldruckpegel
L
wA
dB dB Schallleistungspegel
L
pCpeak
dB dB Spitzenschalldruckpegel
K... Unsicherheit
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basis- und abgeleitete Einheiten aus dem
Internationalen Einheitensystem SI.
WARNUNG
VORSICHT
Fe
OBJ_BUCH-0000000054-003.book Page 10 Wednesday, July 16, 2014 8:20 AM

11
de
Zu Ihrer Sicherheit.
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Verwenden Sie dieses Elektrowerkzeug nicht,
bevor Sie diese Betriebsanleitung sowie die beilie-
genden „Allgemeinen Sicherheitshinweise“ (Schrif-
tennummer 3 41 30 054 06 1) gründlich gelesen und
vollständig verstanden haben. Bewahren Sie die genann-
ten Unterlagen zum späteren Gebrauch auf und überrei-
chen Sie diese bei einer Weitergabe oder Veräußerung
des Elektrowerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen
Arbeitsschutzbestimmungen.
Bestimmung des Elektrowerkzeugs:
Kernbohrmaschine zum Bohren mit Kernbohrern auf
Materialien mit magnetisierbarer Oberfläche mit den von
FEIN zugelassenen Einsatzwerkzeugen und Zubehör in
wettergeschützter Umgebung.
Dieses Elektrowerkzeug ist auch für den Gebrauch an
Wechselstromgeneratoren mit ausreichender Leistung
gedacht, die der Norm ISO 8528, Ausführungsklasse G2
entsprechen. Dieser Norm wird insbesondere nicht ent-
sprochen, wenn der sogenannte Klirrfaktor 10 % über-
schreitet. Im Zweifel informieren Sie sich über den von
Ihnen benutzten Generator.
Spezielle Sicherheitshinweise.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie
je nach Anwendung Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie Staub-
maske, Gehörschutz, Schutzhandschuhe oder Spezial-
schürze, die kleine Schleif- und Materialpartikel von
Ihnen fernhält. Die Augen sollen vor herumfliegenden
Fremdkörpern geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder Atemschutzmaske
müssen den bei der Anwendung entstehenden Staub fil-
tern. Wenn Sie lange lautem Lärm ausgesetzt sind, kön-
nen Sie einen Hörverlust erleiden.
Sichern Sie das Elektrowerkzeug bei Absturzgefahr mit
dem mitgelieferten Spanngurt, insbesondere bei Arbeiten
in der Höhe, an senkrechten Bauelementen oder Über-
kopf. Bei Stromausfall oder Ziehen des Netzsteckers
bleibt die Magnethaltekraft nicht erhalten.
Führen Sie Arbeiten an senkrechten Bauelementen oder
Überkopf ohne Verwendung des Kühlmittelbehälters
durch. Verwenden Sie hier ein Kühlmittelspray. Durch in
das Elektrowerkzeug eindringende Flüssigkeiten entsteht
die Gefahr eines elektrischen Schlages.
Vermeiden Sie Berührung mit dem beim Abschluss des
Arbeitsvorgangs automatisch vom Zentrierstift ausgesto-
ßenen Bohrkern. Der Kontakt mit dem heißen oder her-
abfallenden Kern kann zu Verletzungen führen.
Betreiben Sie das Elektrowerkzeug nur an vorschriftsge-
mäßen Schutzkontaktsteckdosen. Verwenden Sie nur
unbeschädigte Anschlussleitungen und regelmäßig
geprüfte Verlängerungsleitungen mit Schutzkontakt. Ein
nicht durchgängiger Schutzleiter kann zu einem elek-
trischen Schlag führen.
Um Verletzungen zu vermeiden halten Sie immer Ihre
Hände, Kleidung usw. von sich drehenden Spänen fern.
Die Späne können Verletzungen verursachen. Verwen-
den Sie immer den Späneschutz.
Versuchen Sie nicht das Einsatzwerkzeug zu entfernen,
wenn es sich noch dreht. Dies kann schwere Verlet-
zungen verursachen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
Achten Sie auf verdeckt liegende elektrische Leitungen,
Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbe-
ginn den Arbeitsbereich z. B. mit einem Metallortungsge-
rät.
Es ist verboten Schilder und Zeichen auf das Elektrowerk-
zeug zu schrauben oder zu nieten. Eine beschädigte Iso-
lierung bietet keinen Schutz gegen elektrischen Schlag.
Verwenden Sie Klebeschilder.
Verwenden Sie kein Zubehör, das nicht speziell vom Elek-
trowerkzeughersteller entwickelt oder freigegeben
wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben,
dass ein Zubehör auf Ihr Elektrowerkzeug passt.
Reinigen Sie regelmäßig die Lüftungsöffnungen des Elek-
trowerkzeugs mit nichtmetallischen Werkzeugen. Das
Motorgebläse zieht Staub in das Gehäuse. Dies kann bei
übermäßiger Ansammlung von Metallstaub elektrische
Gefährdungen verursachen.
Prüfen Sie vor der Inbetriebnahme die Netzanschluss-
leitung und den Netzstecker auf Beschädigungen.
Empfehlung: Betreiben Sie das Elektrowerkzeug immer
über einen Fehlerstromschutzschalter (RCD) mit Bemes-
sungsfehlerstrom von 30 mA oder weniger.
Bedienungshinweise.
Verwenden Sie als Kühlmittel ausschließlich Kühl-
schmieremulsion (Öl in Wasser).
Achten Sie darauf, dass die Aufstellfläche für den Magnet-
fuß eben, sauber und rostfrei ist. Entfernen Sie Lack und
Spachtelschichten.
Benutzen Sie beim Arbeiten immer den Magnetfuß, ach-
ten Sie darauf, dass die Magnethaltekraft ausreichend ist.
Bei Arbeiten an nicht magnetisierbaren Materialien müs-
sen geeignete, als Zubehör erhältliche FEIN-Befestigungs-
vorrichtungen, wie z. B. Vakuumplatte oder
Rohrbohrvorrichtung, verwendet werden.
Bei Arbeiten auch an Stahlmaterialien mit einer Material-
stärke von weniger als 12 mm, muss zur Gewährleistung
der Magnethaltekraft das Werkstück mit einer zusätz-
lichen Stahlplatte verstärkt werden.
WARNUNG
OBJ_BUCH-0000000054-003.book Page 11 Wednesday, July 16, 2014 8:20 AM

12 de
Stellen Sie die Getriebestufe nur im Stillstand des Motors
um.
Stoppen Sie den Bohrmotor während des Bohrvorgangs
nicht.
Den Kernbohrer nur bei laufendem Bohrmotor aus dem
Bohrloch herausziehen.
Stoppen Sie den Bohrmotor und drehen den Kernbohrer
gegen den Uhrzeigersinn vorsichtig heraus, falls der
Kernbohrer im Material stecken bleibt.
Entfernen Sie nach jedem Bohrvorgang die Späne und
den ausgebohrten Kern.
Fassen Sie die Späne nicht mit bloßer Hand an.
Benutzen Sie immer einen Spänehaken.
Späne sind scharf und heiß!
Beschädigen Sie beim Auswechseln des Bohrers nicht
dessen Schneiden.
Entfernen Sie beim Kernbohren von geschichtetem
Material nach jeder durchbohrten Schicht den Kern und
die Späne.
Benutzen Sie die Kernbohrmaschine nicht mit defektem
Kühlmittelsystem. Prüfen Sie die Dichtheit und ob Risse
in den Schläuchen sind. Vermeiden Sie, dass Flüssigkeit in
elektrische Teile eindringt.
Instandhaltung und Kundendienst.
Bei extremen Einsatzbedingungen kann sich
bei der Bearbeitung von Metallen leitfähiger
Staub im Innern des Elektrowerkzeugs abset-
zen. Die Schutzisolierung des Elektrowerkzeugs kann
beeinträchtigt werden. Blasen Sie häufig den Innenraum
des Elektrowerkzeugs durch die Lüftungsschlitze mit tro-
ckener und ölfreier Druckluft aus und schalten Sie einen
Fehlerstrom-Schutzschalter (FI) vor.
Spülen Sie das Kühlmittelsystem mit Wasser aus, reinigen
und entleeren Sie es komplett, bei länger als zwei
Wochen andauerndem Stillstand der Maschine.
Auch im Dauerbetrieb müssen Sie das Kühlmittelsystem
ca. alle 4 Wochen mit Wasser ausspülen und reinigen.
Wenn die Anschlussleitung des Elektrowerkzeugs
beschädigt ist, muss sie durch eine speziell vorgerichtete
Anschlussleitung ersetzt werden, die über den FEIN-
Kundendienst erhältlich ist.
Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges fin-
den Sie im Internet unter www.fein.com.
Folgende Teile können Sie bei Bedarf selbst austauschen:
Einsatzwerkzeuge, Kühlmittelbehälter, Handgriffe, Spä-
neschutz, Spanngurt
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den
gesetzlichen Regelungen im Lande des Inverkehrbrin-
gens. Darüber hinaus leistet FEIN Garantie entsprechend
der FEIN-Hersteller-Garantieerklärung.
Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur
ein Teil des in dieser Betriebsanleitung beschriebenen
oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass
dieses Produkt den auf der letzten Seite dieser Betriebs-
anleitung angegebenen einschlägigen Bestimmungen ent-
spricht.
Technische Unterlagen bei: C. & E. Fein GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Elektrowerkzeuge und
Zubehör einer umweltgerechten Wiederverwertung
zuführen.
VORSICHT
OBJ_BUCH-0000000054-003.book Page 12 Wednesday, July 16, 2014 8:20 AM

13
en
en
Original Instructions.
Symbols, abbreviations and terms used.
Symbol, character Explanation
Do not touch the rotating parts of the power tool.
Observe the instructions in the text or graphic opposite!
Observe the instructions in the text or graphic opposite!
Make sure to read the enclosed documents such as the Instruction Manual and the General
Safety Instructions.
Before commencing this work step, pull the mains plug out of the socket. Otherwise there will
be danger of injury if the power tool should start unintentionally.
Use eye protection during operation.
Use ear protection during operation.
Confirms the conformity of the power tool with the directives of the European Community.
This sign indicates a possible dangerous situation that could cause severe or fatal injury.
This sign warns of a possible dangerous situation that could cause injury.
Worn out power tools and other electrotechnical and electrical products should be sorted
separately for environmental-friendly recycling.
Product with basic insulation plus additional insulation on touchable, conductive parts con-
nected to the protective conductor.
1st gear/2nd gear
Low speed
High speed
Character Unit of measure-
ment, international Unit of measure- ment, national Explanation
P
1
WWPowerinput
P
2
WWOutput
UVVRatedvoltage
fHz Hz Frequency
n
0
/min, min-1, rpm,
r/min rpm No-load speed
Ø mm mm Diameter of a round part
mm mm Drilling capacity in steel (core drill bit)
kg kg Weight according to EPTA-Procedure 01/2003
L
pA
dB dB Sound pressure level
L
wA
dB dB Sound power level
L
pCpeak
dB dB Peak sound pressure level
K... Uncertainty
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basic and derived units of measurement from the
international system of units SI.
WARNING
CAUTION
Fe
OBJ_BUCH-0000000054-003.book Page 13 Wednesday, July 16, 2014 8:20 AM

14 en
For your safety.
Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions for future reference.
Do not use this power tool before you have thor-
oughly read and completely understood this
Instruction Manual and the enclosed “General
Safety Instructions” (document number
3 41 30 054 06 1). The documents mentioned should be
kept for later use and enclosed with the power tool,
should it be passed on or sold.
Please also observe the relevant national industrial safety
regulations.
Intended use of the power tool:
Magnetic core drill unit for drilling with core drill bits on
materials with surfaces suitable for magnets in weather-
protected environments using the application tools and
accessories recommended by FEIN.
This power tool is also suitable for use with AC genera-
tors with sufficient power output that correspond to the
Standard ISO 8528, design type G2. This Standard is par-
ticularly not complied with when the so-called distortion
factor exceeds 10 %. When in doubt, please refer to the
generator instruction/specification guide.
Special safety instructions.
Wear personal protective equipment. Depending on appli-
cation, use face shield, safety goggles or safety glasses.
Where appropriate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stopping small
abrasive or workpiece fragments. The eye protection
must be capable of stopping flying debris generated by
various operations. The dust mask or respirator must be
capable of filtrating particles generated by your opera-
tion. Prolonged exposure to high intensity noise may
cause hearing loss.
Secure the power tool with the clamping strap supplied if
there is danger of it falling, especially for work carried
out at a height, on vertical construction elements or
above the head. If there is a power outage, or the mains
plug is pulled out, the magnetic holding power is not
maintained.
When working overhead or on vertical surfaces, the cool-
ant container must not be used. Use a coolant spray
instead. Liquids penetrating your electric power tool may
cause electric shock.
Avoid touching the drilled core that is automatically
ejected by the centering pin when the working procedure
is finished. Contact with the core when it is hot, or if it
falls, can cause personal injuries.
Operate the power tool only from grounded sockets that
comply with the specifications. Do not use any connection
cables that are damaged; use extension cables with a
grounding contact that are checked at regular intervals.
A ground conductor without continuity can cause an
electric shock.
To prevent injuries, always keep your hands, clothing,
etc. away from rotating swarf. The swarf can cause inju-
ries. Always use the chip guard.
Do not attempt to remove the cutting tool if it still turns.
This can lead to serious injuries.
Hold power tool by the insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting acces-
sory contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the opera-
tor an electric shock.
Beware of any concealed electric cables, gas or water
conduits. Check the working area before commencing
work, e. g. with a metal detector.
Do not rivet or screw any name-plates or signs onto the
power tool. If the insulation is damaged, protection
against an electric shock will be ineffective. Adhesive
labels are recommended.
Do not use accessories which are not specifically
designed and recommended by the power tool manufac-
turer. Safe operation is not ensured merely because an
accessory fits your power tool.
Clean the ventilation openings on the power tool at regu-
lar intervals using non-metal tools. The blower of the
motor draws dust into the housing. An excessive accu-
mulation of metallic dust can cause an electrical hazard.
Before putting into operation, check the mains connec-
tion and the mains plug for damage.
Recommendation: The tool should always be supplied
with power via a residual current device (RCD) with a
rated current of 30 mA or less.
Operating Instructions.
Only use water-soluble cutting fluids (oil in water) as the
cooling agent.
Please make sure that the contacting surface for the mag-
netic base is level, clean and rust-free. Remove any var-
nish or primer.
When working, always use the magnetic foot; pay atten-
tion that the magnetic holding power is sufficient.
When working on materials that are not magnetizable,
suitable fixation devices, obtainable as accessories from
FEIN, e. g. suction plate, vacuum plate or pipe-drilling
device must be used.
When working on steel materials with a material thick-
ness of less than 12 mm, the workpiece must be rein-
forced with an additional steel plate in order to guarantee
the magnetic holding power.
Adjust the gear setting only when the machine is at a
complete stop.
Do not stop the drill motor during the drilling procedure.
Only remove the core bit from of the drilling hole while
the motor is running.
If the core bit should remain stuck in the material, stop
the drill motor and carefully turn the core bit out coun-
ter-clockwise.
Remove the chips and the drilled core after each drilling
process.
Do not touch the chips with your bare hand.
Always use a chip hook.
Chips are sharp and hot!
WARNING
CAUTION
OBJ_BUCH-0000000054-003.book Page 14 Wednesday, July 16, 2014 8:20 AM

15
en

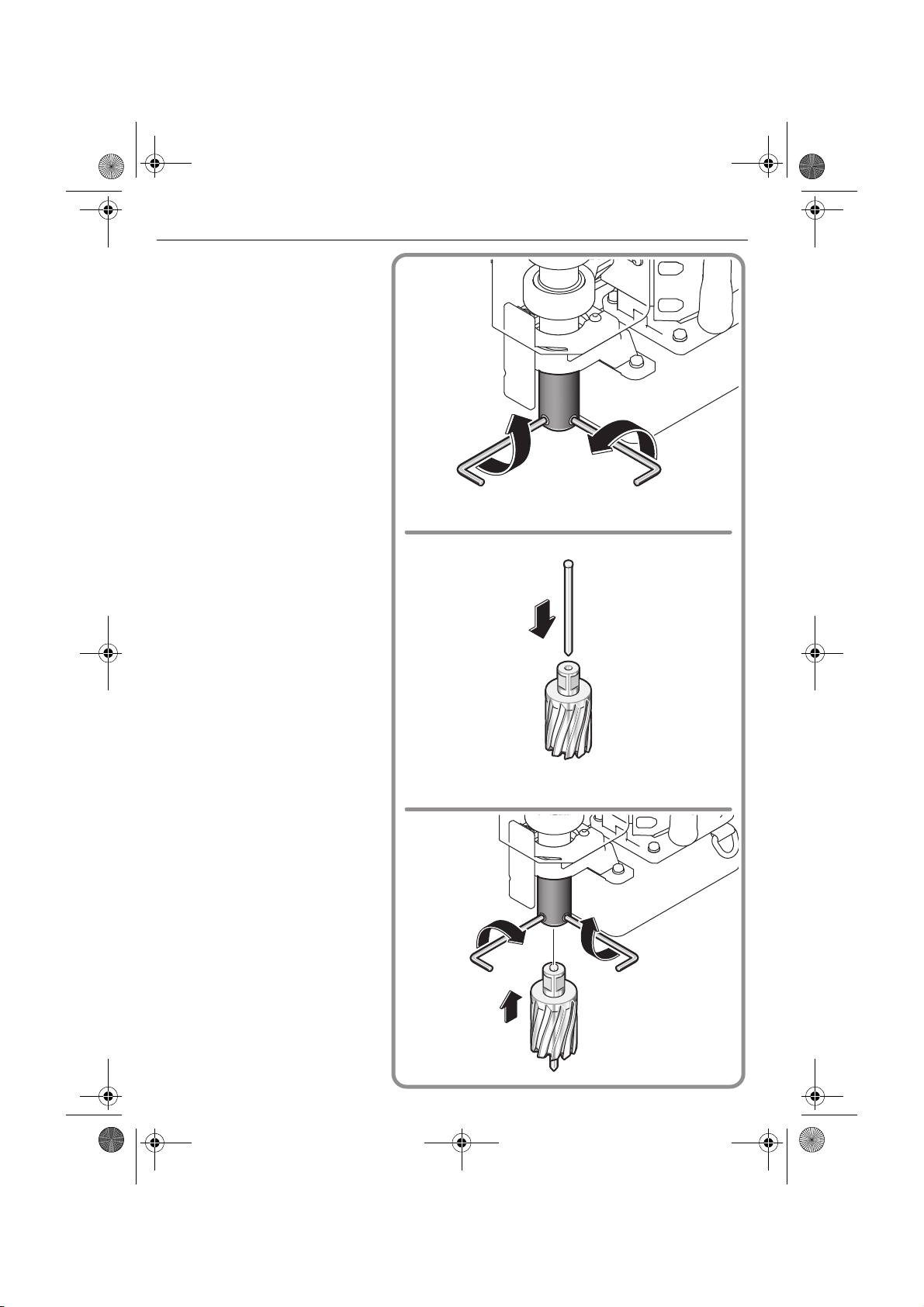

When changing a drill bit, pay attention not to damage
the cutting edges.
When core drilling layered material, remove the core and
the chippings after drilling each layer.
Do not use the magnetic core drill unit when the cooling
lubricant system is defective. Check for proper seal
against leaks and for cracks in the hoses. Prevent liquids
from entering or penetrating electrical components.
Repair and customer service.
When working metal under extreme operat-
ing conditions, it is possible for conductive
dust to settle in the interior of the power tool.
The total insulation of the power tool can be impaired.
Blow out the interior of the power tool via the ventila-
tion slots frequently with dry and oil-free compressed air,
and connect a residual current device (RCD) on the line
side.
Flush the cooling-lubricant system with water, clean and
drain it completely when not using the machine for peri-
ods longer than two weeks.
For continuous operation, the cooling-lubricant system
must be flushed with water and cleaned approx. every
4 weeks.
If the supply cord of this power tool is damaged, it must
be replaced by a specially prepared cord available through
the FEIN customer service centre.
The current spare parts list for this power tool can be
found in the Internet at www.fein.com.

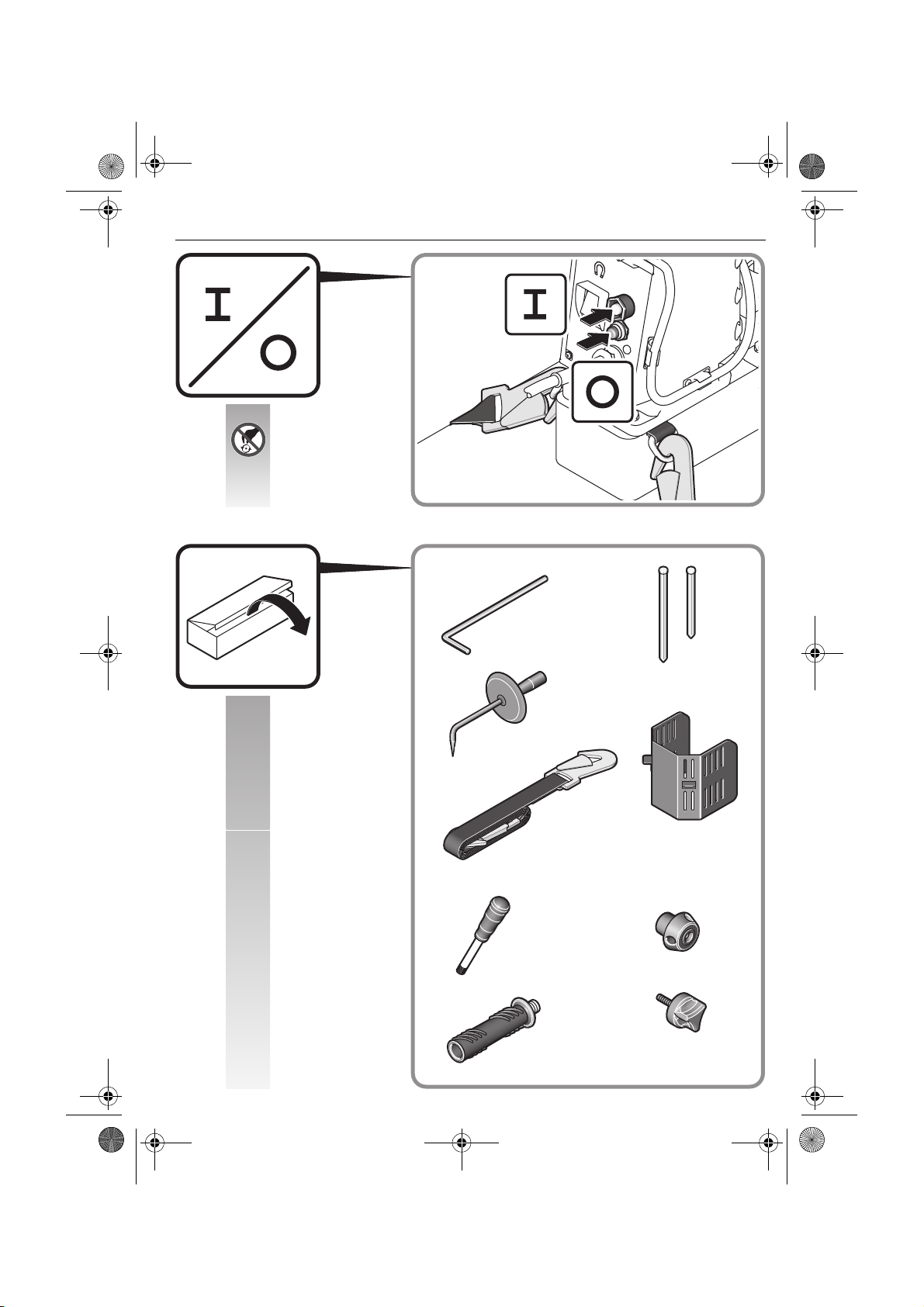

If required, you can change the following parts yourself:

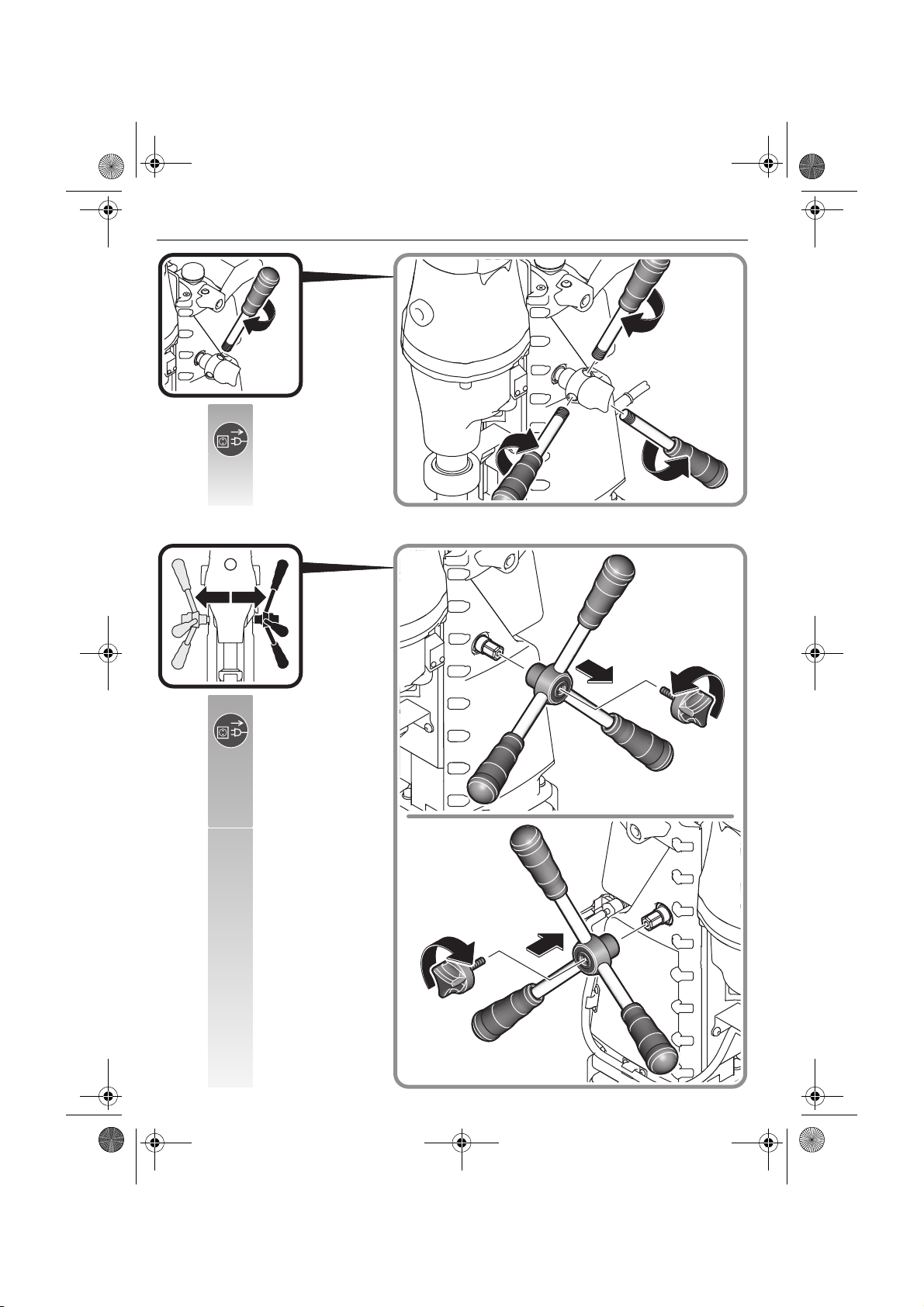

Application tools, coolant tank, handle, chipping protec-
tor, clamping strap
Warranty and liability.
The warranty for the product is valid in accordance with
the legal regulations in the country where it is marketed.
In addition, FEIN also provides a guarantee in accordance
with the FEIN manufacturer’s warranty declaration.
The delivery scope of your power tool may include only
a part of the accessories described or shown in this
Instruction Manual.
Declaration of conformity.
FEIN declares itself solely responsible for this product
conforming with the relevant provisions given on the last
page of this Instruction Manual.
Technical documents at: C. & E. Fein GmbH, C-DB_IA,
D-73529 Schwäbisch Gmünd
Environmental protection, disposal.
Packaging, worn out power tools and accessories should
be sorted for environmental-friendly recycling.
OBJ_BUCH-0000000054-003.book Page 15 Wednesday, July 16, 2014 8:20 AM

16 fr
fr
Notice originale.
Symboles, abréviations et termes utilisés.
Symbole, signe Explication
Ne pas toucher les éléments en rotation de l’outil électrique.
Suivre les indications données dans le texte ou la représentation graphique ci-contre !
Suivre les indications données dans le texte ou la représentation graphique ci-contre !
Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instruc-
tions générales de sécurité.
Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de
blessures dû à un démarrage non intentionné de l’outil électrique.
Lors des travaux, porter une protection oculaire.
Lors des travaux, porter une protection acoustique.
Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
Cette indication indique une situation éventuellement dangereuse pouvant entraîner de
graves blessures ou la mort.
Cette indication met en garde contre une situation potentiellement dangereuse qui peut
entraîner des blessures.
Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et
les déposer à un centre de recyclage respectant les directives relatives à la protection de
l’environnement.
Produit avec isolation de base et raccordement supplémentaire au conducteur de protec-
tion de tous les éléments conducteurs pouvant être touchés.
Première vitesse/2ième vitesse
Faible vitesse de rotation
Vitesse de rotation élevée
Signe Unité internationale Unité nationale Explication
P
1
W W Puissance absorbée
P
2
W W Puissance utile
UV V Tension de référence
fHz Hz Fréquence
n
0
/min, min-1, rpm,
r/min tr/min Vitesse à vide
Ø mm mm Diamètre d’un élément
mm mm Diamètre de perçage acier (fraise à carotter)
kg kg Poids suivant EPTA-Procedure 01/2003
L
pA
dB dB Niveau de pression acoustique
L
wA
dB dB Niveau d’intensité acoustique
L
pCpeak
dB dB Niveau max. de pression acoustique
K... Incertitude
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Unités de base et unités dérivées du système
international SI.
AVERTISSEMENT
ATTENTION
Fe
OBJ_BUCH-0000000054-003.book Page 16 Wednesday, July 16, 2014 8:20 AM

17
fr
Pour votre sécurité.
Lisez tous les avertissements
de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à une électrocution, un incendie et/ou
une blessure sérieuse.
Conservez tous les avertissements et toutes les instruc-
tions pour pouvoir vous y reporter ultérieurement.
N’utilisez pas cet outil électrique avant d’avoir soi-
gneusement lu et compris à fond cette notice d’uti-
lisation ainsi que les « Instructions générales de
sécurité » (réf. documents 3 41 30 054 06 1). Conservez
ces documents pour une utilisation ultérieure et joignez-
les à l’outil électrique en cas de transmission ou de vente
à une tierce personne.
De même, respectez les dispositions concernant la pré-
vention des accidents du travail en vigueur dans le pays en
question.
Conception de l’outil électrique :
Unité de perçage de matériaux à surface magnétisable au
moyen d’outils de carottage dans un environnement à
l’abri des intempéries avec les outils de travail et les acces-
soires autorisés par FEIN.
Cet outil électrique est également conçu pour fonction-
ner sur des groupes électrogènes d’une puissance suffi-
sante correspondant à la norme ISO 8528, classe de
modèle G2. Cette norme n’est pas respectée si le facteur
de distorsion harmonique dépasse 10 %. En cas de doute,
informez-vous sur le groupe électrogène utilisé.
Instructions particulières de sécurité.
Porter un équipement de protection individuelle. En fonc-
tion de l’application, utiliser un écran facial, des lunettes
de sécurité ou des verres de sécurité. Le cas échéant, uti-
liser un masque antipoussières, des protections auditi-
ves, des gants et un tablier capables d’arrêter les petits
fragments abrasifs ou des pièces à usiner. La protection
oculaire doit être capable d’arrêter les débris volants pro-
duits par les diverses opérations. Le masque antipoussiè-
res ou le masque respiratoire doit être capable de filtrer
les particules produites par vos travaux. L’exposition
prolongée aux bruits de forte intensité peut provoquer
une perte de l’audition.
Lorsque l’outil électrique risque de tomber, bloquez- le à
l’aide de la sangle fournie avec l’appareil, surtout pour
les travaux en hauteur, sur les éléments de construction
verticaux ou situés au-dessus de la tête. La force d’attrac-
tion magnétique n’est plus active lors d’une panne de
courant ou lorsque l’appareil est débranchée.
Effectuez les travaux sur les éléments de construction
verticaux ou au-dessus de la tête sans utiliser le réservoir
du liquide de refroidissement. Utilisez un spray refroidis-
sant. Les liquides qui entreraient dans l’outil électropor-
tatif peuvent causer un choc électrique.
Evitez de toucher la carotte qui est automatiquement
éjectée par la goupille de centrage quand le travail est
terminé. Le contact avec la carotte brûlante ou qui tombe
peut entraîner des blessures.
N’utilisez l’outil électrique qu’avec des prises de courant
de sécurité conformes à la législation. N’utilisez que des
câbles de raccordement en parfait état et des rallonges
régulièrement contrôlées. Un conducteur de protection
discontinu peut entraîner un choc électrique.
Maintenir vos mains, vêtements etc. toujours loin des
copeaux en rotation pour éviter de vous blesser. Les
copeaux peuvent causer des blessures. Utilisez toujours
le pare-copeaux.
N’essayez pas d’enlever l’outil de travail tant qu’il est en
rotation. Ceci peut causer de blessures graves.
Tenir l’outil par les surfaces de préhension isolées, lors
de la réalisation d’une opération au cours de laquelle
l’organe de coupe peut entrer en contact avec un câblage
non apparent ou son propre cordon d’alimentation. Le
contact avec un fil « sous tension » peut également met-
tre « sous tension » les parties métalliques exposées de
l’outil électrique et provoquer un choc électrique sur
l’opérateur.
Faites attention aux câbles électriques, conduites de gaz
et d’eau éventuellement cachés. Avant de commencer le
travail, contrôlez la zone de travail à l’aide d’un détecteur
de métaux par exemple.
Il est interdit de visser ou de riveter des plaques ou des
repères sur l’outil électrique. Une isolation endommagée
ne présente aucune protection contre une électrocution.
Utilisez des autocollants.
N’utilisez pas des accessoires qui n’ont pas été spéciale-
ment conçus ou autorisés par le fabricant de l’outil élec-
trique. Le seul fait qu’un accessoire puisse être monté sur
votre outil électrique ne garantit pas une utilisation sans
risque.
Nettoyez régulièrement les ouïes de ventilation de l’outil
électrique avec des outils non-métalliques. La ventilation
du moteur aspire la poussière à l’intérieur du carter. Une
trop grande quantité de poussière de métal accumulée
peut provoquer des incidents électriques.
Avant la mise en service, assurez-vous que le câble de
raccordement et la fiche sont en parfait état.
Recommandation : Faites toujours fonctionner l’outil
électrique sur un réseau électrique équipé d’un disjonc-
teur différentiel 30 mA max.
Instructions d’utilisation.
N’utilisez comme réfrigérant qu’une émulsion de lubri-
fiant-réfrigérant (mélange huile/eau).
Veillez à ce que la surface sur laquelle est posée l’embase
électromagnétique soit plane, propre et exempte de
rouille. Enlevez les couches de vernis et de mastic.
Lors des travaux, utilisez toujours l’embase électroma-
gnétique et veillez à ce que la force magnétique soit suffi-
sante.
Pour les travaux sur les matériaux non magnétiques, uti-
lisez des dispositifs de fixation FEIN appropriés, disponi-
bles comme accessoires, tels que par ex. plaque
ventouse, plaque à vide ou dispositif de perçage pour
tuyaux.
AVERTISSEMENT
OBJ_BUCH-0000000054-003.book Page 17 Wednesday, July 16, 2014 8:20 AM

18 fr
Afin de garantir la force d’attraction magnétique même
dans les matériaux en acier d’une épaisseur inférieure à
12 mm, renforcez la pièce à travailler par une plaque sup-
plémentaire en acier.
Ne changer la vitesse de rotation qu’à l’arrêt du moteur.
N’arrêtez pas le moteur de carottage durant le processus
de perçage.
Ne sortir l’outil coupant du perçage que lorsque le
moteur tourne encore.
Au cas où l’outil coupant resterait coincé dans le maté-
riau, arrêter le moteur de carottage et sortir prudemment
l’outil coupant en le tournant dans le sens inverse des
aiguilles d’une montre.
Enlevez les copeaux et la carotte après chaque opération
de perçage.
Ne touchez pas les copeaux à la main. Utilisez tou-
jours un crochet à copeaux.
Les copeaux sont brûlants et cou-
pants !
Lors du remplacement de l’outil, ne pas endommager les
arêtes de coupe.
Lors du carottage de matériaux stratifiés, enlevez la
carotte et les copeaux après chaque couche percée.
N’utilisez pas la carotteuse lorsque le système de refroi-
dissement de celle-ci est défectueux. Contrôlez l’étan-
chéité et assurez-vous que les tuyaux flexibles ne
presentent pas de fissures. Evitez que du liquide pénètre
dans les éléments électriques.
Travaux d’entretien et service après-
vente.
En cas de conditions d’utilisation extrêmes,
lors du travail de matériaux métalliques, des
poussières conductrices pourraient se déposer
à l’intérieur de l’outil électrique. Ceci pourrait endomma-
ger la double isolation de l’outil électrique. Soufflez sou-
vent de l’air comprimé sec et sans huile dans l’intérieur de
l’outil électrique à travers les ouïes de ventilation et pla-
cez un dispositif différentiel à courant résiduel (DDR) en
amont.
Rincez le système de refroidissement avec de l’eau, net-
toyez-le et purgez-le complètement, si la machine est
arrêtée pendant plus de deux semaines.
En service continu vous devez également rincer le systè-
me de refroidissement toutes les 4 semaines environ avec
de l’eau et le nettoyer.
Si un câble d’alimentation de l’outil électrique est endom-
magé, il doit être remplacé par un câble d’alimentation
spécialement préparé qui est disponible auprès du service
après-vente de FEIN.
Vous trouverez la liste actuelle des pièces de rechange
pour cet outil électroportatif sur notre site
www.fein.com.
Si nécessaire, vous pouvez vous-même remplacer les élé-
ments suivants :
Accessoires, réservoir du liquide de refroidissement, poi-
gnées, pare-copeaux, sangle de serrage
Garantie.
La garantie du produit est valide conformément à la régle-
mentation légale en vigueur dans le pays où le produit est
mis sur le marché. Outre les obligations de garantie léga-
le, les appareils FEIN sont garantis conformément à notre
déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou
représentés dans cette notice d’utilisation soit fournie
avec l’outil électrique.
Déclaration de conformité.
L’entreprise FEIN déclare sous sa propre responsabilité
que ce produit est en conformité avec les réglementa-
tions en vigueur indiquées à la dernière page de la présen-
te notice d’utilisation.
Dossier technique auprès de : C. & E. Fein GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Protection de l’environnement, recyclage.
Rapportez les emballages, les outils électriques hors
d’usage et les accessoires dans un centre de recyclage res-
pectant les directives concernant la protection de l’envi-
ronnement.
ATTENTION
OBJ_BUCH-0000000054-003.book Page 18 Wednesday, July 16, 2014 8:20 AM

19
it
it
Istruzioni originali.
Simboli, abbreviazioni e termini utilizzati.
Simbolo Descrizione
Non toccare mai parti in rotazione dell’elettroutensile.
Osservare le istruzioni nel testo o nel grafico riportato a lato!
Osservare le istruzioni nel testo o nel grafico riportato a lato!
La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza
devono essere lette assolutamente.
Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario
esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile.
Durante la fase operativa utilizzare la protezione per gli occhi.
Durante la fase operativa utilizzare la protezione acustica.
Conferma la conformità dell’elettroutensile con le direttive della Comunità europea.
Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che
può comportare il pericolo di incidenti gravi oppure anche mortali.
Questa avvertenza mette in guardia da una possibile situazione pericolosa che può causare
lesioni.
Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato
inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri
ecologici.
Prodotto con isolamento di base ed isolato inoltre ai particolari conduttori con cui si può
venire a contatto collegati al conduttore di protezione.
1amarcia/2amarcia
Numero di giri minimo
Numero di giri massimo
Simbolo Unità internazionale Unità nazionale Descrizione
P
1
W W Potenza assorbita nominale
P
2
W W Potenza resa
UV V Tensione di taratura
fHz Hz Frequenza
n
0
/min, min-1, rpm,
r/min g/min Numero di giri a vuoto
Ø mm mm Diametro di un componente rotondo
mm mm Diametro di foratura acciaio (punta a corona)
kg kg Peso conforme alla EPTA-Procedure 01/2003
L
pA
dB dB Livello di pressione acustica
L
wA
dB dB Livello di potenza acustica
L
pCpeak
dB dB Livello di pressione acustica picco
K... Non determinato
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Unità di base ed unità derivanti dal sistema unità
internazionale SI.
Fe
OBJ_BUCH-0000000054-003.book Page 19 Wednesday, July 16, 2014 8:20 AM

20 it
Per la Vostra sicurezza.
Leggere tutte le avvertenze di
pericolo e le istruzioni operative.
In caso di mancato rispetto delle avvertenze di pericolo e
delle istruzioni operative si potrà creare il pericolo di
scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
Non utilizzare il presente elettroutensile prima di
aver letto e compreso accuratamente e completa-
mente queste istruzioni per l’uso e le «Indicazioni
generali di sicurezza» allegate (numero di documenta-
zione 3 41 30 054 06 1). Conservare la documentazione
indicata per un eventuale uso futuro ed allegarla in caso
di inoltro oppure di vendita dell’elettroutensile.
Attenersi anche alle norme nazionali in vigore concer-
nenti la sicurezza sul lavoro.
Utilizzo previsto per l’elettroutensile:
Unità di foratura per forature con frese a corona su mate-
riali con superficie magnetizzabile con inserti ed accessori
consigliati dalla FEIN in ambiente protetto dagli agenti
atmosferici.
Questo elettroutensile è pensato anche per l’impiego su
generatori a corrente alternata con potenza sufficiente,
conformi alla norma ISO 8528, classe di esecuzione G2.
Questa norma non viene soddisfatta in modo particolare
se supera il cosiddetto fattore di distorsione 10 %. In caso
di dubbio informarsi relativamente al generatore utiliz-
zato.
Norme speciali di sicurezza.
Indossare abbigliamento di protezione. A seconda
dell’applicazione in corso utilizzare una visiera completa,
maschera di protezione per gli occhi oppure occhiali di
sicurezza. Per quanto necessario, portare maschere per
polveri, protezione acustica, guanti di protezione oppure
un grembiule speciale in grado di proteggervi da piccole-
particelle di levigatura o di materiale. Gli occhi dovreb-
bero essere protetti da corpi estranei espulsi in aria nel
corso di diverse applicazioni. La maschera antipolvere e la
maschera respiratoria devono essere in grado di filtrare la
polvere provocata durante l’applicazione. Esponendosi
per lungo tempo ad un rumore troppo forte vi è il peri-
colo di perdere l’udito.
In caso di pericolo di caduta, assicurare l’elettroutensile
utilizzando la cinghia di fissaggio in dotazione ed in modo
particolare in caso di lavori in altezza su componenti in
posizione verticale oppure sopra testa. In caso di man-
canza di rete oppure estraendo la spina di rete si disattiva
la forza magnetica di ritenzione.
Effettuare i lavori in posizione verticale oppure sopra la
testa senza l’impiego del contenitore per il liquido refri-
gerante. In questo caso utilizzare uno spray refrigerante.
In caso di penetrazione di liquidi nell’elettroutensile esi-
ste il pericolo di una scossa elettrica.
Evitare il contatto con la carota che alla conclusione
dell’operazione di lavoro venga espulsa automaticamente
dal perno di centraggio. Il contatto con una carota surri-
scaldata oppure in caduta può provocare seri incidenti.
Utilizzare l’elettroutensile collegandolo solo ed esclusiva-
mente a prese con contatto di terra che corrispondano
completamente alle norme vigenti. Utilizzare cavi di col-
legamento completamente intatti e cavi di prolunga
presa con contatto di terra controllati ad intervalli rego-
lari. Un conduttore di protezione interrotto può essere
causa di una scossa di corrente elettrica.
Per evitare lesioni tenere sempre lontano dai trucioli
rotanti le mani, i vestiti ecc. I trucioli possono causare
lesioni. Utilizzare sempre la protezione antitrucioli.
Non cercare di rimuovere l’utensile se lo stesso sta
ancora ruotando. Questo può causare gravi lesioni.
Tenere l’apparecchio sull’impugnatura isolante qualora
si svolgano lavori durante i quali si potrebbe venire a con-
tatto con cavi elettrici nascosti oppure con il proprio cavo
di alimentazione. Il contatto con un cavo sotto tensione
può mettere sotto tensione anche parti metalliche
dell’apparecchio, causando una scossa elettrica.
Fare sempre attenzione a cavi elettrici, tubazioni
dell’acqua e del gas posati in maniera non visibile. Prima
di iniziare a lavorare, controllare la zona di operazione
utilizzando p. es. un rilevatore di metalli.
È vietato applicare targhette e marchi sull’elettroutensile
avvitandoli oppure fissandoli tramite rivetti. In caso di
danno dell’isolamento viene a mancare ogni protezione
contro scosse elettriche. Utilizzare targhette autoadesive.
Non utilizzare nessun tipo di accessorio che non sia stato
appositamente sviluppato oppure esplicitamente appro-
vato dalla casa costruttrice dell’elettroutensile. Un fun-
zionamento sicuro non è assicurato dal semplice fatto che
le misure di un accessorio combacino con il Vostro elet-
troutensile.
Pulire regolarmente le fessure di ventilazione dell’elet-
troutensile con attrezzi non metallici. La ventola del
motore attira polvere nella carcassa. Questo può causare,
in caso di accumulo eccessivo di polvere metallica, peri-
coli elettrici.
Prima della messa in funzione controllare il cavo di colle-
gamento alla rete e la spina di rete in caso di danneggia-
menti.
Raccomandazione: Far funzionare sempre l’elettrouten-
sile tramite un interruttore di sicurezza per correnti di
guasto (RCD) con valutazione corrente di guasto di 30 mA
oppure inferiore.
Istruzioni per l’uso.
Utilizzare esclusivamente come refrigerante un’emul-
sione lubrorefrigerante (olio in acqua).
Accertarsi che la superficie di posa per la base magnetica
sia piana, pulita ed esente da ruggine. Eliminare ogni pos-
sibile strato di vernice oppure di mastice.
Durante il lavoro utilizzare sempre il piedino magnetico
prestando attenzione che la forza di tenuta magnetica sia
sufficiente.
In caso di lavori su materiali non magnetizzabili è neces-
sario ricorrere ad adatti dispositivi di fissaggio FEIN
disponibili come accessorio opzionale come p. es. piastra
di aspirazione, piastra sottovuoto oppure dispositivo per
foratura di tubi.
OBJ_BUCH-0000000054-003.book Page 20 Wednesday, July 16, 2014 8:20 AM
