CODICE MANUALE OFF-008133 pag. 3 /
24
SOMMARIO
1INTRODUZIONE..............................................................................................................................................................4
1.1 I PRODOTTI....................................................................................................................................................................................................................4
2MOVIMENTAZIONE E TRASPORTO ................................................................................................................................4
3CARATTERISTICHE COSTRUTTIVE ...................................................................................................................................6
3.1 DATI DIMENSIONALI...................................................................................................................................................................................................7
3.1 CARATTERISTICHE TECNICHE...................................................................................................................................................................................8
4INFORMAZIONI IMPORTANTI ........................................................................................................................................9
4.1 CONFORMITÀAI REGOLAMENTI EUROPEI.........................................................................................................................................................9
4.2 GRADO DI PROTEZIONE DEGLI INVOLUCRI.......................................................................................................................................................9
4.3 LIMITI DI IMPIEGO........................................................................................................................................................................................................9
4.4 LIMITI DI FUNZIONAMENTO.......................................................................................................................................................................................9
4.4.1 Campo di temperature......................................................................................................................................................9
4.4.2 Durezza dell’acqua ............................................................................................................................................................9
4.5 REGOLE FONDAMENTALI DI SICUREZZA..............................................................................................................................................................10
4.6 INFORMAZIONI SUL REFRIGERANTE UTILIZZATO.................................................................................................................................................10
5INSTALLAZIONE E COLLEGAMENTI .............................................................................................................................10
5.1 PREDISPOSIZIONE DEL LUOGO DI INSTALLAZIONE...........................................................................................................................................10
5.2 COLLEGAMENTO VENTILAZIONE ARIA................................................................................................................................................................11
5.2.1 Rotazione attacchi .............................................................................................................................................................12
5.2.2 Installazione particolare.....................................................................................................................................................12
5.3 FISSAGGIO E COLLEGAMENTI DEL PRODOTTO................................................................................................................................................13
5.4 COLLEGAMENTI IDRAULICI......................................................................................................................................................................................13
5.4.1 Collegamento dello scarico condensa ..........................................................................................................................14
5.5 INTEGRAZIONE CON IMPIANTO SOLARE............................................................................................................................................................14
5.6 COLLEGAMENTI ELETTRICI........................................................................................................................................................................................15
5.6.1 Collegamenti remoti...........................................................................................................................................................15
5.7 SCHEMA ELETTRICO...................................................................................................................................................................................................16
6MESSA IN SERVIZIO.....................................................................................................................................................16
6.2 FUNZIONAMENTI PARTICOLARI..............................................................................................................................................................................19
7MANUTENZIONE..........................................................................................................................................................23
7.1 RIPRISTINODEI DISPOSITIVI DI SICUREZZA.............................................................................................................................................................23
7.2 ANODI DI MAGNESIO...............................................................................................................................................................................................24
7.3 SVUOTAMENTO DEL BOILER....................................................................................................................................................................................24
8RICERCA GUASTI......................................................................................................................................................... 24

Manuale di installazione e manutenzione
pag. 4 /
24
1 INTRODUZIONE
Il presente manuale d’installazione e
manutenzione è da considerarsi parte integrante
della pompa di calore (di seguito chiamata
apparecchiatura).
Il manuale deve essere conservato per i futuri
riferimenti fino allo smantellamento dello stesso.
Esso è rivolto sia all’installatore specializzato
(installatori – manutentori) che all’utente finale.
All’interno del manuale sono descritte le modalità
di installazione da osservare per un corretto e
sicuro funzionamento dell’apparecchiatura e le
modalità d’uso e manutenzione.
In caso di vendita o passaggio dell’apparecchio
ad altro utente, il manuale deve seguire
l’apparecchio fino alla sua nuova destinazione.
Prima di installare e/o utilizzare l’apparecchiatura,
leggere attentamente il presente manuale di
istruzioni ed in particolare il capitolo 4 relativo alla
sicurezza.
Il manuale va conservato con l’apparecchio e
deve essere, in ogni caso, sempre a disposizione
del personale qualificato addetto all’installazione
ed alla manutenzione.
All’interno del manuale vengono utilizzati i seguenti
simboli per trovare con maggiore velocità le
informazioni più importanti:
Informazioni sulla sicurezza
Procedure da seguire
Informazioni / Suggerimenti
1.1 I prodotti
Gentile Cliente,
Grazie per aver acquistato questo prodotto.
La nostra azienda, da sempre attenta alle
problematiche ambientali, ha utilizzato per la
realizzazione dei propri prodotti, tecnologie e
materiali a basso impatto ambientale nel rispetto
degli standard comunitari RAEE (2012/19/UE – RoHS
2011/65/EU.
2 MOVIMENTAZIONE E TRASPORTO
L’apparecchiatura è fornita su un pallet.
Per le operazioni di scarico utilizzare un carrello
elevatore o un transpallett: è opportuno che questi
abbiano una portata di almeno 250 Kg.
L’apparecchiatura imballata può essere posta in
posizione orizzontale sul lato posteriore per
agevolare lo svitamento delle viti di ancoraggio.
Le operazioni di disimballo devono essere eseguite
con cura al fine di non danneggiare l’involucro
dell’apparecchiatura se si opera con coltelli o
taglierini per aprire l’imballo in cartone.
Dopo aver tolto l’imballo, assicurarsi dell’integrità
dell’unità. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi al personale tecnico
autorizzato.
Prima di eliminare gli imballi, secondo le norme di
protezione ambientale in vigore, assicurarsi che
tutti gli accessori in dotazione siano stati tolti dagli
stessi.
ATTENZIONE!: gli elementi di imballaggio
(graffe, cartoni
, ecc.) non devono essere
lasciati alla
portata dei bambini in quanto
pericolosi per gli stessi.
2.1 Ricevimento
Oltre alle unità all’interno degli imballi sono contenuti accessori e
documentazione tecnica per l’uso e l’installazione. Verificare che siano
SUHVHQWLLVHJXHQWLFRPSRQHQWL
 )LOWURDULD
 0DQXDOHGLLQVWDOOD]LRQHHPDQXWHQ]LRQH
Manuale d’uso

Manuale di installazione e manutenzione
pag. 5 /
24
Per tutto il periodo in cui l’apparecchiatura rimane
inattiva, in attesa della messa in funzione, è
opportuno posizionarla in un luogo al riparo da
agenti atmosferici.
Posizioni consentite per trasporto e
movimentazione
ATTENZIONE!:
durante le fasi di
movimentazione e installazione del
prodotto non è consentito sollecitare
in alcun modo la parte superiore in
quanto non strutturale.
ATTENZIONE!:il trasporto in
orizzontale è
consentito solo per l’ultimo chilometro
secondo quanto indicato (vedi
“Posizioni consentite e
movimentazione”) facendo particolare
attenzione che nella parte inferiore del
boiler siano posizionati dei supporti in
maniera da non gravare sulla
parte
superiore in quanto non strutturale.
Durante il trasporto in orizzontale il
display deve essere rivolto verso l’alto.
Posizioni non consentite per trasporto e
movimentazione
¥
¥

Manuale di installazione e manutenzione
pag. 6 / 24
3 CARATTERISTICHE COSTRUTTIVE
1Pompadicalore
2 Pannello di controllo.
3 Involucro in ABS goffrato.
4 Resistenza elettrica
5 Anodo in magnesio sostituibile
6 Ingresso aria ventilazione (160 mm).
7 Uscita aria ventilazione (160 mm).
8 Raccordo collegamento ingresso acqua fredda (1”G).
9 Raccordo collegamento uscita acqua calda (1”G).
10 Predisposizione per ricircolo (¾”G)
11 Scarico condensa (1/2”G).
12 Predisposizione serpentino per solare termico (1”G; superfice di scambio 1 m2), ingresso
13 Predisposizione serpentino per solare termico (1”G; superficie 1 m2), uscita
14 Serbatoio (boiler) in acciaio con vetrificazione secondo standard UNI (capacità; 200l; 260 l).
15 Condensatore
16 Compressore rotativo di tipo ermetico.
17 Evaporatore a pacco alettato ad alta efficienza con tecnologia a tubo continuo.
18 Ventilatore ricircolo aria prelevata dall’ambiente.
19 Sonda superiore boiler.
20 Sonda inferiore boiler.
21 Isolamento in poliuretano da 50 mm.

Manuale di installazione e manutenzione
pag. 7 / 24

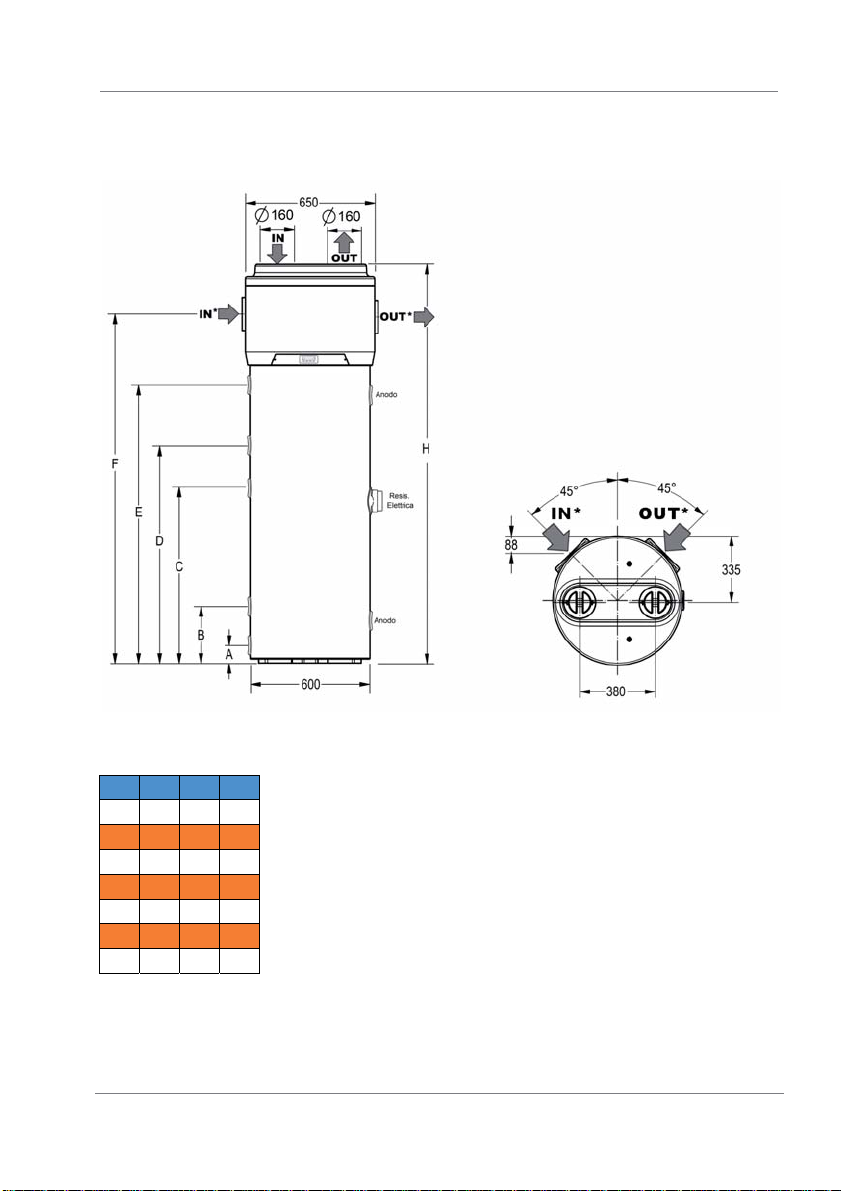

3.1 Dati dimensionali
*: per attacchi laterali
MOD. 200 260 UM
A 202 202 mm
B 287 287 mm
C 674 674 mm
D 769 1065 mm
E 1001 1286 mm
F 1464 1754 mm
G 1714 2004 mm

Manuale di installazione e manutenzione
pag. 8 / 24
3.1 Caratteristiche tecniche
Modello 200 LT 260 LT -
Pompa di Calore
Alimentazione 230-1-50 V-f-Hz
Potenza termica (ISO) 1820 1820 W
Potenza assorbita totale in riscaldamento (ISO) 430 430 W
COP (ISO) 4,23 4,23 W/W
Corrente nominale in riscaldamento (ISO) 2,00 2,00 A
Potenza assorbita totale massima in riscaldamento 530 530 W
Corrente massima in riscaldamento 2,43 2,43 A
Tempo di riscaldamento (EN) (1) 8:17 10:14 h:min
Energia di riscaldamento (EN) (1) 3,25 3,99 kWh
Consumo in stand-by (EN) (1) 29 29 W
Classe di impiego (EN) (1) LXL Tipo
Consumo elettrico durante il cilco di impiego WEL-TC
(EN) (1) 3,97 6,19 kWh
COPDHW (EN) (1) 2,94 3,08 W/W
Temperatura di riferimento acqua (EN) (1) 53,7 52,7 °C
Quantità massima d'acqua utilizzabile (EN) (2) 0,275 0,342 m3
Efficienza riscaldamento rif norma (EU) 123 127 %
Classe di efficienza rif norma (EU) A+ A+ -
Consumo annuo di energia elettrica (EU) 835 1323 kWh/anno
Resistenza
elettrica
Potenza 1500 1500 W
Corrente 6,5 6,5 A
Pompa di Calore +
resistenza elettrica
Potenza assorbita totale 1960 1960 W
Corrente nominale 8,5 8,5 A
Massima potenza assorbita totale 2030 2030 W
Massima corrente 8,93 8,93 A
Accumulo
Capacità di accumulo 194 246 l
Massima pressione 0,7 0,7 MPa
Materiale Acciaio smaltato tipo
Protezione catodica Anodo di Mg tipo
Isolante tipo\spessore poliuretano/50 tipo/mm
Circuito aria
Tipo ventilatore Centrifugo tipo
Portata aria 350-500 350-500 m/h
Diametero condotti 160 160 mm
Massima prevalenza disponibile 200 200 Pa
Circuito frigorifero
Compressore Rotativo tipo
Refrigerante R134a tipo
Evaporatore Batteria alettara rame-alluminio tipo
Condensatore Tubo in alluminio avvolto
esternamente al serbatoio tipo
Serpentino solare
Materiale Acciaio smaltato tipo
Siperficie totale 1,0 1,0 m
Massima pressione 0,7 0,7 Mpa
Livelli di potenza sonora interna 55 55 dB(A)
Livelli di potenza sonora esterna 59 59 dB(A)
Peso a vuoto Netto 94 112 kg
Note
(ISO) : dati secondola norma ISO 255-3
(EN) : dati secondo norma EN 16147:2011
(EU) : dati secondo norma EU 812/2013
(1): ciclo di riscaldamento : Temperatura ambiente = 7°C B.S. / 6°C B.U. • Temperatura iniziale acqua = 10°C
(2): Temperatura limite impiego 40°C • Temperatura acqua ingresso 10°C

Manuale di installazione e manutenzione
pag. 9 / 24
4 INFORMAZIONI IMPORTANTI
4.1 Conformità ai regolamenti europei
La presente pompa di calore è un prodotto
destinato all’uso domestico conforme alle seguenti
direttive europee:
xDirettiva 2012/19/UE sicurezza generale dei
prodotti;
xDirettiva 2011/65/RoHS riguardante la
restrizione all’uso di determinate sostanze
pericolose nella apparecchiature elettriche ed
elettroniche (RoHS);
xDirettiva 2003/108/CE sostanze pericolose nelle
apparecchiature elettriche ed elettroniche
(RAEE);
xDirettiva 2014/30/UE compatibilità
elettromagnetica (EMC);
xDirettiva 2014/35/UE bassa Tensione (LVD);
xDirettiva 2009/125/CE progettazione
ecocompatibile.
xRegolamento 2017/1369/ del quadro per
l'etichettatura energetica.
4.2 Grado di protezione degli involucri
Il grado di protezione dell’apparecchiatura è pari
a: IPX4.
4.3 Limiti di impiego
DIVIETO!: questo prodotto non è stato
progettato, né è da intendersi come
tale, per l'uso in ambienti pericolosi
(per presenza di atmosfere
potenzialmente esplosive - ATEX o con
livello IP richiesto superiore a quello
dell’apparecchio) o in applicazioni
che richiedono caratteristiche di
sicurezza (fault-tolerant, fail-safe) quali
possono essere impianti e/o
tecnologie di supporto alla vita o
qualunque altro contesto in cui il
malfunzionamento di una applicazione
possa portare alla morte o a lesioni di
persone o animali, o a gravi danni alle
cose o all'ambiente.
NOTA BENE!: se l’eventualità di un
guasto o di un’avaria del prodotto può
causare danni (alle persone agli
animali ed ai beni) è necessario
provvedere ad un sistema di
sorveglianza funzionale separato
dotato di funzioni di allarme al fine di
escludere tali danni. Occorre inoltre
predisporre l’esercizio sostitutivo!
4.4 Limiti di funzionamento
Il prodotto in oggetto serve esclusivamente al
riscaldamento di acqua calda per usi sanitari entro
i limiti di impiego descritti sotto. Per tale scopo
deve essere allacciato alla rete idrica sanitaria e
alla rete di alimentazione elettrica (paragrafo 0).
4.4.1 Campo di temperature
4.4.2 Durezza dell’acqua
L’apparecchio non deve operare con acque di
durezza inferiore ai 12°F, viceversa con acque di
durezza particolarmente elevata (maggiore di
25°F), si consiglia l’uso di un addolcitore,
opportunamente calibrato e monitorato, in questo
caso la durezza residua non deve scendere sotto i
15°F.
NOTA BENE!: il costruttore declina ogni
responsabilità nel caso di utilizzi diversi
da quello per cui l’apparecchiatura è
stata progettata e per eventuali errori
di installazione o usi impropri
dell’apparecchio.
DIVIETO!: è vietato l’utilizzo del prodotto
per scopi differenti da quanto
specificato. Ogni altro uso è da
considerarsi improprio e non ammesso.
NOTA BENE!: in fase di progettazione e
costruzione degli impianti vanno
rispettate le norme e disposizioni
vigenti a livello locale.

Manuale di installazione e manutenzione
pag. 10 /
24
4.5 Regole fondamentali di sicurezza
L’utilizzo del prodotto deve essere effettuato
da persone adulte;
Non aprire o smontare il prodotto quando
questo è alimentato elettricamente;
Non toccare il prodotto se si è a piedi nudi e
con parti del corpo bagnate o umide;
Non versare o spruzzare acqua sul prodotto;
Non salire con i piedi sul prodotto, sedersi e/o
appoggiarvi qualsiasi tipo di oggetto.
4.6 Informazioni sul refrigerante utilizzato
Questo prodotto contiene gas florurati ad effetto
serra inclusi nel protocollo di Kyoto. Non liberare
tali gas nell’atmosfera.
Tipo di refrigerante: HFC-R134a.
NOTA BENE!: le operazioni di
manutenzione e smaltimento devono
essere eseguite solo da personale
qualificato.
5 INSTALLAZIONE E COLLEGAMENTI
ATTENZIONE!: l’installazione, la
messa in
servizio e la manutenzione del
prodotto
devono
essere eseguite da personale
qualificato e autorizzato. Non tentare di
installare il prodotto da soli.
5.1 Predisposizione del luogo di installazione
L'installazione del prodotto deve avvenire in un
luogo idoneo, ossia tale da permettere le normali
operazioni di uso e regolazione nonché le
manutenzioni ordinarie estraordinarie.
Occorre pertanto predisporre lo spazio operativo
necessario facendo riferimento alle quote riportate in
figura 1.
Fig. 1 – Spazi minimi
Il locale deve inoltre essere:
Dotato delle adeguate linee di alimentazione
idrica e di energia elettrica;
Predisposto per la connessione dello scarico
dell’acqua di condensa;
Predisposto con adeguati scarichi per l’acqua
in caso di danneggiamento del boiler o
intervento della valvola di sicurezza o rottura di
tubazioni/raccordi;
Dotato di eventuali sistemi di contenimento in
caso di gravi perdite d'acqua;
Sufficientemente illuminato (all’occorrenza);
Avere un volume non inferiore ai 20 m3;
Protetto dal gelo e asciutto.

Manuale di installazione e manutenzione
pag. 11 /
24
ATTENZIONE!: Per evitare la
propagazione delle vibrazioni
meccaniche, non installare
l’apparecchiatura su
solai con travi in
legno (ad es. in soffitta).
5.2 Collegamento ventilazione aria
La pompa di calore necessita, oltre agli spazi
indicati nel paragrafo 5.1, di un’adeguata
ventilazione d’aria.
Realizzare un canale d’aria dedicato così come
indicato nella figura che segue (Fig. 2).
Fig. 2 – Esempio di collegamento scarico aria
E’ inoltre importante garantire un’adeguata
areazione del locale che contiene l’apparecchio.
Una soluzione alternativa è indicata nella figura
che segue (Errore. L'origine riferimento non è stata
trovata.): essa prevede una seconda
canalizzazione che preleva l’aria dall’esterno
anziché direttamente dal locale interno.
Fig. 3a – Esempio di collegamento scarico aria
Eseguire l’installazione di ogni canale d’aria
facendo attenzione che questo:
Non gravi con il suo peso sull’apparecchiatura
stessa;
Consenta le operazioni di manutenzione;
Sia adeguatamente protetto per evitare
intrusioni accidentali di materiali all’interno
dell’apparecchiatura stessa;
Consenta le operazioni di manutenzione;
Sia adeguatamente protetto per evitare intrusioni
accidentali di materiali all’interno
dell’apparecchiatura stessa;
Il collegamento con l’esterno deve essere fatto con
tubazioni idonee, non infiammabili.
La lunghezza equivalente totale delle tubazioni di
espulsione più quella di mandata, incluse griglie non
deve superare i 20 m.
In tabella sono riportati i dati caratteristici di componenti
di canalizzazione commerciale con riferimento a portate
d'aria nominali e diametri 160 mm.
'DWR
7XER
OLQHDUHOLVFLR
&XUYD
OLVFLD
*ULJOLD
80
Tipo
/XQJKH]]D
HIIHWWLYD
??
P
/XQJKH]]D
HTXLYDOHQWH

P
Durante il funzionamento la pompa di
calore tende ad abbassare la
temperatura dell'ambiente se non viene
eseguita la canalizzazione d’aria verso
l’esterno.
In corrispondenza del tubo di espulsione
dell’aria verso l’esterno deve essere
previsto il montaggio di un’adeguata
griglia di protezione allo scopo di evitare
la penetrazione di corpi estranei
all’interno dell’apparecchiatura. Per
garantire le massime prestazioni del
prodotto la griglia deve essere selezionata
tra quelle a bassa perdita di carico.
Per evitare la formazione di acqua di
condensa: isolare le tubazioni di
espulsione aria e gli attacchi della
copertura aria canalizzata con un
rivestimento termico a tenuta di vapore di
spessore adeguato.
Se ritenuto necessario per prevenire i
rumori dovuti al flusso montare silenziatori.
Dotare le tubazioni, i passanti parete e gli
allacciamenti alla pompa di calore con
sistemi di smorzamento delle vibrazioni.

Manuale di installazione e manutenzione
pag. 12 /
24
ATTENZIONE!: il funzionamento
contemporaneo di un focolare a
camera aperta (ad es. caminetto
aperto) e della pompa di calore
provoca una pericolosa depressione
nell’ambiente. La depressione può
provocare il riflusso dei gas di scarico
nell’ambiente.
Non mettere in funzione la pompa di
calore insieme ad un focolare a camera
aperta.
Mettere in funzi
one solo i focolari a
camera stagna (omologati) con
adduzione separata dell’aria di
combustione.
Mantenere a tenuta e chiuse le porte
dei locali caldaia che non abbiano
l’afflusso di aria di combustione in
comune con i locali abitativi.
5.2.1 Rotazione attacchi
Per utilizzare le sezioni di aspirazione ed espulsione
laterali togliere i coperchi A fig 3 originalmente
posizionati nei punti (1a ed 1b fig 3) e spostarli nei
fori superiori (2a e 2b fig.3). Si raccomanda di
togliere le due viti di fissaggio (particolari B Fig 3).
Fig. 3
5.2.2 Installazione particolare
Una delle peculiarità dei sistemi di
riscaldamento a pompa di calore è
rappresentata dal fatto che tali unità
producono un considerevole abbassamento
della temperatura dell’aria, generalmente
espulsa verso l’esterno dell’abitazione. L’aria
espulsa oltre ad essere più fredda dell’aria
ambiente viene anche completamente
deumidificata, per tale ragione è possibile
reimmettere il flusso d’aria all’interno
dell’abitazione per il raffrescamento estivo di
ambienti o vani specifici.
L’istallazione prevede lo sdoppiamento del
tubo di espulsione al quale sono applicate
due serrande (“A” e ”B”) allo scopo di poter
indirizzare il flusso d’aria o verso l’esterno (Fig.
4a) o verso l’interno dell’abitazione (Fig. 4b).
Fig. 4a – Esempio di installazione periodo estivo
Fig. 4b – Esempio di installazione periodo invernale
Esterno
Vano
interno
Esterno Vano
interno
Serranda “A”
chiusa
Serranda “B”
aperta
Serranda “A”
aperta
Serranda “B”
chiusa

Manuale di installazione e manutenzione
pag. 13 / 24
5.3 Fissaggio e collegamenti del PRODOTTO
Il prodotto deve essere installato su una
pavimentazione stabile, piana e non soggetta a
vibrazioni.

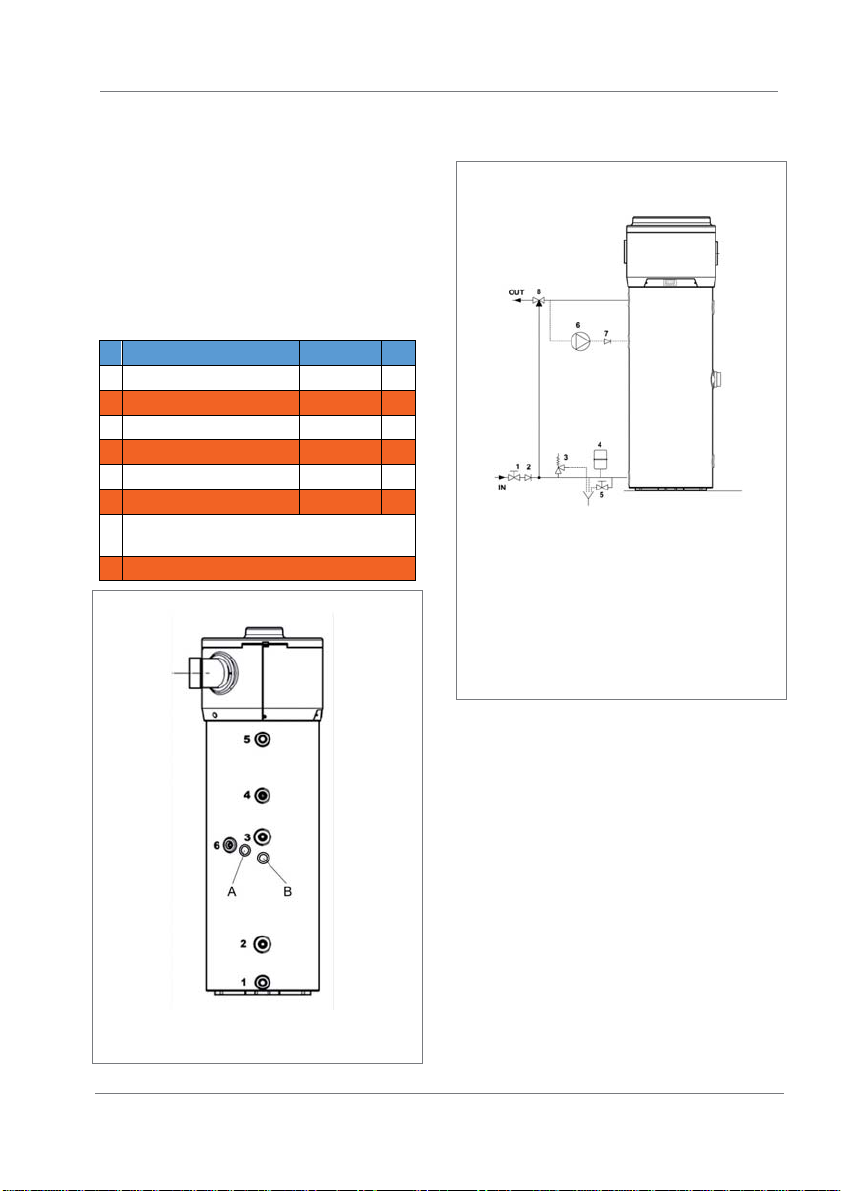

5.4 Collegamenti Idraulici
Collegare la linea di alimentazione d’acqua
fredda e la linea in uscita negli appositi punti di
allacciamento (Fig. 5).
La tabella qui sotto riporta le caratteristiche dei
punti di allacciamento.
Rif MOD. 200 / 260 UM
1 Ingresso acqua fredda G 1 “
2 Serpentino solare G 1” “
3 Serpentino solare G 1” “
4 Ricircolo G 3/4 “
5 Uscita acqua calda G 1 “
6 Scarico condensa G 1/2 “
A Pozzetto porta sonda (solo sui mod. ove
previsto)
B Punto iniezione schiuma
Fig. 5 – Collegamenti idraulici
La figura che segue (Fig. 8) illustra un esempio di
collegamento idraulico.
Fig. 6 – Esempio impianto idrico
1 Valvola intercettazione;
2 Valvola unidirezionale
3 Valvola di sicurezza
4 Vaso di espansione
5 Rubinetto di scarico
6 Pompa ricircolo
7Valvoladiritegno
8 Dispositivo termostatico di miscelazione automatico

Manuale di installazione e manutenzione
pag. 14 /
24
OBBLIGO!: sull'ingresso dell'acqua
fredda è raccomandata, a cura
dell’installatore del
l’impianto,
l'installazione di una valvola di
sicurezza a 7 bar.
NOTA BENE!: Il dispositivo contro le
sovra-
pressioni deve essere fatto
funzionare regolarmente per rimuovere
i depositi di calcare e per verificare
che non sia bloccato
NOTA BENE!: per una corretta
installazione dell’apparecchio si deve
prevedere in ingresso alimentazione
un gruppo di sicurezza idraulico
conforme alla norma UNI EN 1487:2002
e comprendere almeno: un rubinetto
di intercettazione; una valvola di
ritegno un dispositivo di controllo dell
a
valvola di ritegno; una valvola di
sicurezza; un dispositivo d’interruzione
di carico idraulico
NOTA BENE!: il tubo di scarico
collegato al dispositivo contro le
sovra-
pressioni deve essere installato
in pendenza continua verso il basso e
in un luogo
protetto dalla formazione
di ghiaccio
ATTENZIONE!: La pompa di calore per
la produzione di acqua calda sanitaria
è in grado di riscaldare l’acqua ad
oltre 60°C. Per questo motivo, a
protezione delle ustioni, è necessario
installare un dispositivo ter
mostatico di
miscelazione automatico nella
tubazione acqua calda (Fig. 8).
5.4.1 Collegamento dello scarico condensa
La condensa che si forma durante il
funzionamento della pompa di calore, fluisce
attraverso un apposito tubo di scarico (1/2”G) che
passa all’interno del mantello isolante e sbocca
sulla parte laterale dell’apparecchiatura.
Esso deve essere raccordato, mediante sifone, ad
un condotto in modo tale che la condensa possa
fluire regolarmente (Fig. 7).
Fig. 7a – Esempi di collegamento scarico condensa
mediante sifone
5.5 Integrazione con impianto solare
La figura che segue (Fig. 7b) illustra un
esempio di integrazione con impianto solare.
MIngresso acqua fredda
NPompa e accessori impianto solare
OCollettori solari
PPompa di calore
QPompa ricircolo
RValvola di ritegno
SDispositivo termostatico di miscelazione
automatico
TSerpentino solare termico
UUscita acqua calda Fig. 7b

Manuale di installazione e manutenzione
pag. 15 /
24

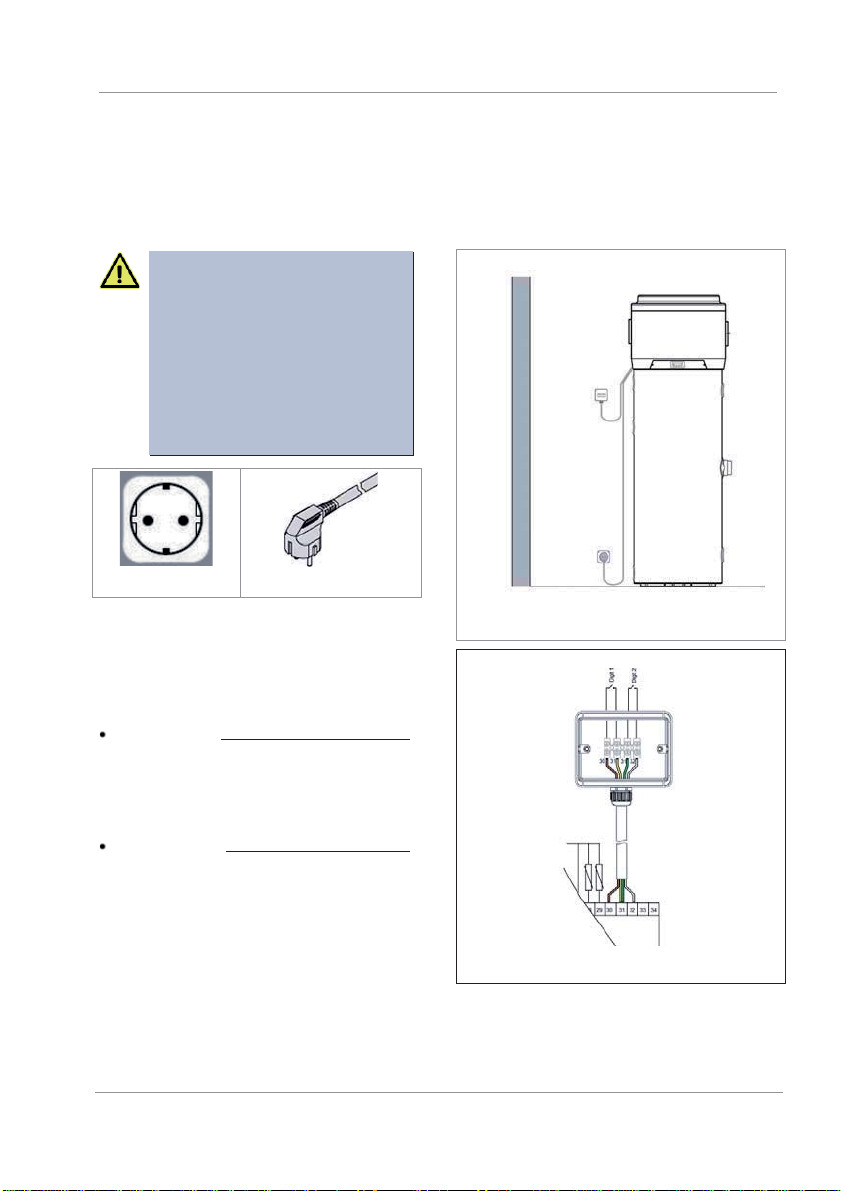

5.6 Collegamenti elettrici
Il prodotto è fornito già cablato per
l’alimentazione di rete. Esso è alimentato
attraverso un cavo flessibile e una combinazione
presa/spina (Fig. 8 e Fig. 9). Per l’allacciamento
alla rete è richiesta una presa Schuko con messa a
terra e protezione separata.
ATTENZIONE!: l
a linea di alimentazione
elettrica alla quale l’a
pparecchiatura
sarà collegata deve essere protetta da
un adeguato interruttore differenziale.
Il tipo di differenziale va scelto
valutando la tipologia dei dispositivi
elettrici utilizzati dall’impianto
complessivo.
Per l’allacciamento rete e i dispositivi di
sicurezza (ad es. interruttore
differenziale) attenersi alla norma IEC
60364-4-41.
Fig. 8– Presa Schuko Fig. 9– Spina apparecchio
5.6.1 Collegamenti remoti
L’apparecchiatura è predisposta per essere
collegata con altri sistemi energetici remoti
(fotovoltaico e solare termico).
L’interfaccia utente dispone di due ingressi digitali
aventi le seguenti funzioni:
Digitale 1 : ingresso da solare termico.
Quando si chiude un contatto pulito tra i
morsetti 30 e 31 (cavo: marrone/giallo) è
disabilitato il funzionamento a pompa di
calore per un tempo predefinito. Il ciclo ha lo
scopo di ottimizzare il rendimento del sistema
solare termico.
Digitale 2: ingresso da fotovoltaico.
Quando si chiude un contatto pulito tra i
morsetti 31 e 32 (cavo: bianco/verde) è
abilitata la funzione “Green”. Tale funzione
sfrutta l’eventuale sovra produzione di energia
elettrica e provvede ad innalzare la
temperatura dell’acqua nell’accumulo fino
ad un valore stabilito dall’utente (70°C di
fabbrica).
5.6.1.1 Modalità di connessione remota
Per il collegamento agli ingressi digitali
l’apparecchiatura è fornita con un cavo
aggiuntivo quadripolare già connesso alla scheda
elettronica dell’interfaccia utente(posto all’interno
dell’apparato Fig.12). I collegamenti remoti verso
gli eventuali sistemi energetici sono a cura
dell’installatore qualificato (scatole di
connessione, morsetti e cavi di collegamento).
Le figure che seguono illustrano un esempio di
connessione remota (10 e Fig. 11).
Fig. 10 – Esempio connessione remota
Fig. 11 – Dettaglio esempio connessione remota
Per accedere al cavo quadripolare per
connessione remota è necessario rimuovere la
copertura superiore del boiler e portare all’esterno
il cavo attraverso l’apposita feritoia già presente
sulla cover posteriore come indicato in Fig. 12.

Manuale di installazione e manutenzione
pag. 16 /
24
Fig.12– Cavi per connessione remota
5.7 Schema elettrico
Fig. 13 – Schema elettrico
6 MESSA IN SERVIZIO
ATTENZIONE!: verificare che
l’apparecchiatura sia stata connessa al
cavo di terra.
ATTENZIONE!: verificare che La tensione
di linea corrisponda a quella indicata
sulla targhetta dell’apparecchiatura.
Per la messa in servizio procedere con le seguenti
operazioni:
Riempire il boiler agendo sul rubinetto in
ingresso e verificare che non vi siano perdite
d'acqua da guarnizioni e raccordi.
Non superare la pressione massima ammessa
indicata nella sezione “dati tecnici generali”;
Controllare la funzionalità delle sicurezze del
circuito idraulico;
Connettere la spina alla presa di
alimentazione;
All'inserimento della spina il boiler è in stand-
by, il display rimane spento, si illumina il tasto di
accensione;
Premere il tasto di accensione, l’apparecchio
si attiva in modalità “ECO” (impostazione di
fabbrica).
GESTIONE AVANZATA
NOTA BENE!: le istruzioni che seguono
sono riservate al personale di
assistenza tecnica specializzata.
6.1.1.1 Condizioni per l’avvio dei diversi modi
di funzionamento
Ogni modo di funzionamento deve rispettare
precise condizioni per potersi attivare:
Funzionamento AUTOMATICO
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP2 – r0 (isteresi);
Funzionamento ECO
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP1 – r0 (isteresi);
Funzionamento OVERBOOST
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP3 e sonda
superiore < SP3. Rilevata una temperatura
superiore a SP3 l’Overboost termina ed il
funzionamento ritorna a quello
precedentemente impostato.
6.1.1.2 Allarmi
Sonda 1: sonda superiore
Sonda 1: sonda inferiore
Sonda 3: sonda evaporatore

Manuale di installazione e manutenzione
pag. 17 /
24
AL
Allarme di minima temperatura
Rimedi:
-Verificare la temperatura associata all’allarme;
-
Si vedano i parametri: A0, A1, A2 e A11.
Principali conseguenze:
-Lo strumento continuerà a funzionare
regolarmente
AH
Allarme di massima temperatura
Rimedi:
-Verificare la temperatura associata all’allarme;
-
Si vedano i parametri: A3, A4, A5 e A11;
Principali conseguenze:
-Lo strumento continuerà a funzionare
regolarmente.
id
Allarme ingresso digitale
Rimedi:
-Verificare le cause che hanno provocato
l’attivazione dell’ingresso (possibile
cortocircuito su cavi di segnale)
-
Si vedano i parametri: i0; i1 e i2;
Principali conseguenze:
-
Il compressore verrà spento;
-
Non verrà attivato lo sbrinamento
iSd
Allarme strumento bloccato
Rimedi:
-Verificare le cause che hanno provocato
l’attivazione dell’ingresso digitale
-
Si vedano i parametri i0; i1; 18 e i9
-Spegnere e riaccendere lo strumento o
interrompere l’alimentazione
Principali conseguenze:
-
Il compressore verrà spanto;
-
Lo sbrinamento non verrà mai attivato;
FiL
Allarme controllo filtro areazione
Rimedi:
Verificare la pulizia del filtro (per
rimuovere la
segnalazione d’allarme premere un tasto
qualsiasi) sul display
UtL
Probabile guasto al ventilatore
Rimedi:
-
Si vedano i parametri SP10 e C14
-
Controllare lo stato del ventilatore
Principali conseguenze:
-
Il compressore ed il ventilatore
vengono spenti;
-Il riscaldamento dell’acqua prosegue
unicamente utilizzando la resistenza elettrica
Quando la causa che ha provocato l’allarme
scompare, lo strumento ripristina il normale
funzionamento.
6.1.1.3 Errori
Pr1
Errore sonda parte superiore boiler
Rimedi:
-Verificare che il tipo sonda sia congruente con
quanto impostato nel parametro P0;
-
Verificare l’integrità della sonda;
-
Verificare il collegamento strumento-sonda;
-Verificare la temperatura della parte superiore
del boiler.
Principali conseguenze:
-
Lo strumento smette di funzionare.
Pr2
Errore sonda parte inferiore boiler
Rimedi:
-Gli stessi del caso precedente ma
relativamente alla sonda parte inferiore boiler.
Principali conseguenze:
-
Lo strumento smette di funzionare.
Pr3
Errore sonda evaporatore
Rimedi:
-Gli stessi del caso precedente ma
relativamente alla sonda evaporatore.
-
Lo strumento smette di funzionare.
Quando la causa che ha provocato l’allarme
scompare, lo strumento ripristina il normale
funzionamento.
6.1.1.4 Lo sbrinamento
Lo sbrinamento può essere attivato nel seguente
modo:
Automaticamente, quando la temperatura
dell’evaporatore scende al di sotto di quella
stabilita con il parametro d17 (solo se P4 è
diverso da 0);
In ogni caso tra uno sbrinamento e l’altro il
compressore deve essere rimasto acceso per un
tempo superiore o uguale a d18 minuti. In caso
contrario la richiesta di sbrinamento non viene
accettata.
Se P4 = 1, d2 rappresenta la temperatura
dell’evaporatore sopra la quale termina lo
sbrinamento. Viceversa, se P4=0 o P4=2, il
parametro d2 non viene considerato.
Se al momento dello sbrinamento la sonda
evaporatore è sopra la soglia impostata col
parametro d2 e il parametro P4 = 1, la richiesta di
sbrinamento non viene accettata.
Lo sbrinamento è composto dalle seguenti tre fasi:
Fase di sbrinamento: il parametro d3 stabilisce
la durata massima della fase.
Stato delle uscite:
-Compressore attivo se d1=1 spento
altrimenti;
-Relè sbrinamento attivo se d1=0,1 spento
altrimenti;
-Ventole accese se d1=2, spente altrimenti.

Manuale di installazione e manutenzione
pag. 18 /
24
Se è in corso la funzione “Antilegionella” o
il funzionamento “Overboost” lo
sbrinamento non verrà attivato.
6.1.1.5 Impostazione dei parametri di
configurazione
Per accedere alla procedura:
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “PA”
(password);
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “-19”;
premere e rilasciare il tasto o non operare
per 15 secondi;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà il primo
parametro “SP1”.
Per selezionare un parametro:
Premere e rilasciare il tasto o il tasto .
Per modificare un parametro:
premere e rilasciare il tasto ;
Premere il tasto o il tasto per
aumentare o diminuire il valore del parametro
(entro 15 secondi);
Premere e rilasciare il tasto o non operare
per 15 secondi.
Per uscire dalla procedura:
Tenere premuto il tasto e il tasto per 4
secondi o non operare per 60 secondi
(eventuali modifiche saranno salvate).
Spegnere e riaccendere lo strumento per
rendere operative le modifiche dei parametri.
6.1.1.6 Ripristino delle impostazioni di
fabbrica
Per accedere alla procedura:
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “PA”
(password);
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “149”;
Premere e rilasciare il tasto o non operare
per 15 secondi;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “dEF”
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “1”;
Premere e rilasciare il tasto o non operare
per 15 secondi: il display visualizzerà “dEF”
lampeggiante per 4 secondi, dopodiché lo
strumento uscirà dalla procedura;
Interrompere l'alimentazione dello strumento.
Per uscire anzitempo dalla procedura:
Tenere premuto il tasto e il tasto per 4
secondi durante la procedura (ovvero prima
di impostare “1”: il ripristino non verrà
effettuato).
6.1.1.7 CONTEGGIO DELLE ORE DI
FUNZIONAMENTO DEL COMPRESSORE
6.1.1.7.1 Cenni preliminari
Lo strumento è in grado di memorizzare fino a 9999
ore di funzionamento del compressore, se il
numero delle ore supera il numero “9999”
lampeggia.
6.1.1.7.2 Visualizzazione delle ore di
funzionamento del compressore
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;
Premere e rilasciare il tasto : il display
visualizzerà la sigla “Pb1”;
Premere e rilasciare il tasto o il tasto
per selezionare “CH”;
Premere e rilasciare il tasto .
Per uscire dalla procedura:
Premere e rilasciare il tasto o non operare
per 60 secondi.
In alternativa:
Premere e rilasciare il tasto .

Manuale di installazione e manutenzione
pag. 19 /
24
6.2 Funzionamenti particolari
L’apparato dispone di un sistema di controllo della velocità del ventilatore che incrementa la velocità dello
stesso quando la temperatura ambiente scende al di sotto dei -1°C, a temperature superiori il ventilatore
mantiene una velocità più bassa allo scopo di ridurre la rumorosità dell’apparato.
L’apparato è inoltre dotato di un sistema di verifica delle condizioni ambientali relative alla temperatura
dell’aria esterna in ingresso. La funzionalità di seguito descritta serve ad evitare che l’apparato attivi il suo
funzionamento in pompa di calore in condizioni fuori specifica che potrebbero causare guasti al compressore
con conseguente interruzione del servizio.
Ad ogni avvio viene attivato il ventilatore per un tempo impostato con il parametro C12 di 1 minuto, trascorso
questo tempo il sistema valuta la temperatura dell’aria in ingresso, se la temperatura è uguale o inferiore al
parametro SP9 (-7°C) significa che non ci sono le condizioni per attivare l’unità a pompa di calore, pertanto
viene attivata la resistenza elettrica. Il processo di riscaldamento prosegue con l’ausilio della resistenza
elettrica fino al raggiungimento del setpoint impostato con il ciclo attivo in corso.
Il sistema verifica ciclicamente (ogni 120 minuti) le condizioni ambientali e si attiva in poma di calore solo
quando queste sono idonee al suo funzionamento.
6.2.1.1 Lista parametri apparecchiatura
Descrizione parametro
Sigla
u.m.
min
max
default
Note
Password (ombra)
PA 0
Funzione riservata al
personale tecnico
specializzato
Set H2O CALDA ciclo economy
SP1
°C/°F
r3
r4
55.0
Set H2O CALDA ciclo automatico
SP2
°C/°F
r1
r2
55.0
Set H2O FREDDA
SP3
°C/°F
10.0
r2
45.0
Set H2O per stop pompa di calore
SP5
°C/°F
r1
SP2
62.0
(56°C per versioni L)
Set H2O per attivazione ingresso digitale
supplemento fotovoltaico
SP6
°C/°F
40.0
100.0
75.0
Set H2O ANTIGELO
SP7
°C/°F
0
40
10
Set point ciclo GREEN
SP8
°C/°F
0
100.0
40
Set evaporatore freddo
SP9
°C/°F
-25.0
25.0
-7.0
Set evaporatore guasto
SP10
°C/°F
-50.0
25.0
-25.0
Calibrazione sonda superiore
CA1
°C/°F
-25.0
25.0
2.0
Calibrazione sonda inferiore
CA2
°C/°F
-25.0
25.0
0.0
(-4.5 per versione 160L)
Calibrazione sonda evaporatore
CA3
°C/°F
-25.0
25.0
0.0
Tipo Sonda
P0 ---- 0 1 1
0 = PTC
1 = NTC
2 = PT1000
Punto
Decimale P1 ---- 0 1 1
1 = punto decimale per
temperatura a dy
Unità di misura
P2 ---- 0 1 0
0 = °C
1 = °F
Funzione associata alla sonda
evaporatore
P4 ---- 0 2 2
0 = disabilitata
1 = start
-
stop sbrinamento
2 = start sbrinamento
Dato a display locale
P5 ---- 0 3 0
0 = sonda superiore
1 = set point operativo

Manuale di installazione e manutenzione
pag. 20 /
24
Descrizione parametro
Sigla
u.m.
min
max
default
Note
2 = sonda inferiore
3 = sonda evaporatore
Dato a display remoto
P6 ---- 0 3 0
0 = sonda superiore
1 = set point operativo
2 = sonda inferiore
3 = sonda evaporatore
Tempo di rinfresco dato a
display in
decimi di secondo
P8
1/10
sec
0 250 5
Differenziale set di lavoro
r0
°C/°F
0.1
30.0
7.0
(11.5 per versione 160L)
Minimo set point ciclo auto
r1
°C/°F
10.0
r2
40.0
Massimo set point ciclo auto
r2
°C/°F
r1
100.0
70.0
Minimo set point ciclo economy
r3
°C/°F
10.0
r4
40.0
Massimo set point ciclo economy
r4
°C/°F
r3
100.0
62.0
(56°C per versioni L)
Blocco modifica set di lavoro
r5 ---- 0 1 0
1 = non è possibile
modificare il set point ma
solo visualizzarlo
Ritardo da accensione strumento
C0
min
0
240
5
Protezioni sul
compressore
Ritardo da ultimo ON
C1
min
0
240
5
Ritardo da ultimo OFF
C2
min
0
240
5
Minimo tempo in ON
C3
sec
0
240
0
Numero ore di funzionamento compressore
per richiesta manutenzione
C10 h 0 9999 1000
0 =
funzione esclusa
Ritardo prelievo temperatura aria per test
evaporatore freddo
C11 min 0 999 120
Ritardo minimo tra accensione ventilatore e
attivazione compressore per verifica
temperatura aria in ingresso
C12 min 0 240 1
Timeout ciclo GREEN
C13
min
0
240
20
Ritardo per controllo ventilatore guasto
C14
min
-1
240
20
-1 = funzione disabilitata
Tipo di sbrinamento
d1 ---- 0 2 1
0 = a resistenze
1 = gas caldo
2 = fermata compressore
Temperatura evaporatore per conclusione
sbrinamento (solo se P4=1)
d2
°C/°F
-50.0 50.0 3.0
Durata massima sbrinamento
d3
min
0
99
8
Soglia per avvio automatico dello
sbrinamento (temperatura evaporatore)
d17
°C/°F
-50.0 50.0 -2.0
Tempo minimo di accensione del
compressore per avvio sbrinamento
d18 min 0 240 60
Sonda allarme di minima (solo segnalazione
AL1)
A0 ---- 0 2 0
0 = sonda superiore
1 = sonda inferiore
2 = sonda evaporatore
Set allarme di minima (solo segnalazione
AL1)
A1
°C/°F
0.0 50.0 10.0
