FLORABEST FRG 45 A1 User manual

IAN 86019
BARBECUE ROTONDO FRG 45 A1
ROUND BARBECUE
Operating instructions
GRELHADOR REDONDO
Manual de instruções
BARBECUE ROTONDO
Istruzioni per l‘uso
RUNDGRILL
Bedienungsanleitung

IT / MT Istruzioni per l‘uso Pagina 1
PT Manual de instruções Página 13
GB / MT Operating instructions Page 25
DE / AT / CH Bedienungsanleitung Seite 37
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

1
8
9
0
q
4
5
3
2
6
7

1
FRG 45 A1
IT
MT
Indice
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Informazioni sul presente manuale di istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Diritto d'autore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Uso conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Avvertenze di sicurezza di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Volume della fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Elementi di connessione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Preparazione del montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Materiale di montaggio necessario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Pulizia e cura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Importatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
IB_86019_FRG45A1_LB5.indb 1IB_86019_FRG45A1_LB5.indb 1 13.12.12 18:1513.12.12 18:15

2
Introduzione
FRG 45 A1
IT
MT
Introduzione
Informazioni sul presente manuale di istruzioni
Congratulazioni!
Con il suo acquisto, ha scelto un prodotto di alta qualità. Si familiarizzi con il
prodotto prima del montaggio e della messa in funzione. A tale scopo, le consi-
gliamo di leggere attentamente le seguenti istruzioni di montaggio e avvertenze
di sicurezza. Utilizzi il prodotto solo come descritto e per i campi di impiego
indicati. Conservi con cura il manuale. In caso di cessione del prodotto a terzi,
consegni anche tutta la documentazione relativa.
Diritto d'autore
La presente documentazione è tutelata dal diritto d'autore.
La diffusione o ristampa di qualsiasi genere, anche se parziale, nonché la
riproduzione delle illustrazioni, anche se modificate, è consentita solo previa
autorizzazione scritta del produttore.
Uso conforme
Il barbecue è destinato esclusivamente alla preparazione di alimenti da arrostire.
Esso è destinato esclusivamente all'impiego all'aperto. Il presente barbecue è desti-
nato all'uso privato e non a scopi commerciali. Non si assume alcuna responsa-
bilità per i danni derivanti dall'abuso e uso non conforme, dall'uso di violenza o
modifiche non autorizzate.
AVVISO
Pericolo derivante da uso non conforme!
In caso di uso non conforme o diverso da quello previsto, possono verificarsi
situazioni di pericolo.
► Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione.
► Attenersi alle procedure descritte nel presente manuale di istruzioni.
Si esclude qualsiasi rivendicazione collegata a danni derivanti da uso non conforme,
riparazioni non eseguite a regola d'arte, modifiche non consentite o impiego di
parti di ricambio non omologate.
Il rischio è esclusivamente a carico dell‘utente.
IB_86019_FRG45A1_LB5.indb 2IB_86019_FRG45A1_LB5.indb 2 13.12.12 18:1513.12.12 18:15

3
Sicurezza
FRG 45 A1
IT
MT
Sicurezza
In questo capitolo sono riportate importanti indicazioni di sicurezza per l'uso
dell'apparecchio.
Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte.
L'uso non conforme può comportare danni a persone e a cose.
Avvertenze di sicurezza di base
AVVISO
Avviso relativo al pericolo di ustioni!
1. Collocare il grill su un sottofondo stabile, piano e solido durante l‘uso,
altrimenti potrebbe ribaltarsi.
2. ATTENZIONE! Non utilizzare alcol o benzina per accendere o riaccende-
re il fuoco! Utilizzare solo ausili di accensione conformi a EN 1860-3. Il
ritorno di fiamma può creare uno sviluppo di calore incontrollabile.
3. ATTENZIONE! Il grill si surriscalda e non dev‘essere spostato durante l‘uso,
altrimenti potrebbe ribaltarsi.
4. ATTENZIONE! Tenere lontani i bambini e gli animali domestici!
5. Durante la cottura, indossare guanti idonei e utilizzare le apposite pinze.
6. Non lasciare mai il grill rovente incustodito.
7. Prima della pulizia, fare raffreddare completamente il grill.
8. Non utilizzare mai acqua per spegnere la brace.
AVVISO
Avviso relativo al pericolo di soffocamento!
► Utilizzare il grill solo all’aperto!
► Non utilizzare il grill in ambienti chiusi o su superfici coperte.
IB_86019_FRG45A1_LB5.indb 3IB_86019_FRG45A1_LB5.indb 3 13.12.12 18:1513.12.12 18:15

4
Volume della fornitura/Montaggio
FRG 45 A1
IT
MT

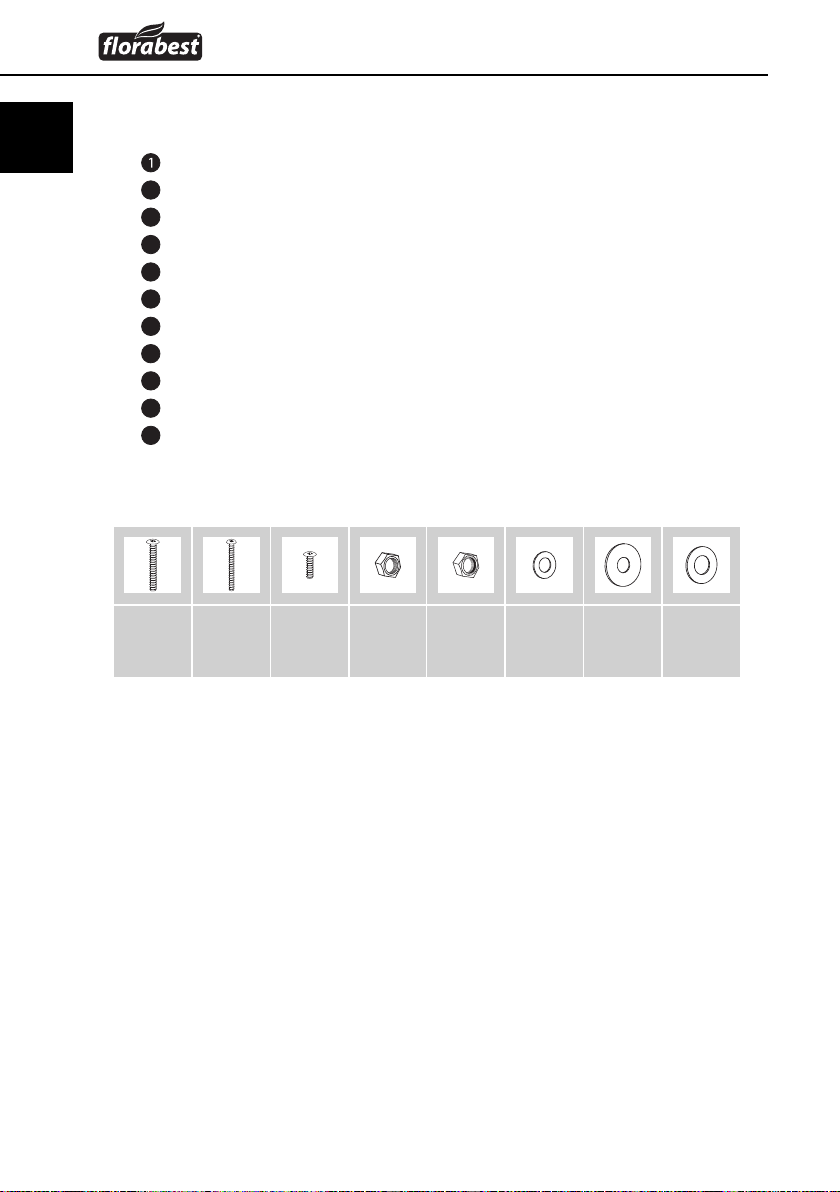

Volume della fornitura
2 x pannelli paravento
21 x ripiano per tenere in caldo il cibo
31 x griglia di cottura (incl. 2 x maniglie)
41 x maniglia
52 x gambe (lunghe)
61 x superficie di appoggio
72 x ruote
81 x asse
92 x gambe (corte)
10 4 x cappucci per gambe
11 1 x conca per la brace
Elementi di connessione
M6x30
4x
M5x30
4x
M5x12
10x
M5
14x
M8
2x
Ø6
10x
Ø6
4x
Ø8
2x
Montaggio
Preparazione del montaggio
Prevedere tempo a sufficienza per il montaggio del barbecue. Destinare una
superficie di lavoro di circa 2-3 metri quadrati. Rimuovere i singoli pezzi dalla
confezione e collocarli a portata di mano. Controllare l'integrità della fornitura
e la presenza di eventuali danni.
IB_86019_FRG45A1_LB5.indb 4IB_86019_FRG45A1_LB5.indb 4 13.12.12 18:1513.12.12 18:15

5
Montaggio
FRG 45 A1
IT
MT
Materiale di montaggio necessario
Pinza
Cacciavite a stella
Chiave fissa SW 8 mm/SW 13 mm
AVVISO
► Le teste delle viti, per la sicurezza dell’utente, devono essere orientate
sempre verso l’esterno, al fine di evitare lesioni. Serrare tutte le viti solo al
termine del montaggio, per evitare tensioni errate del materiale.

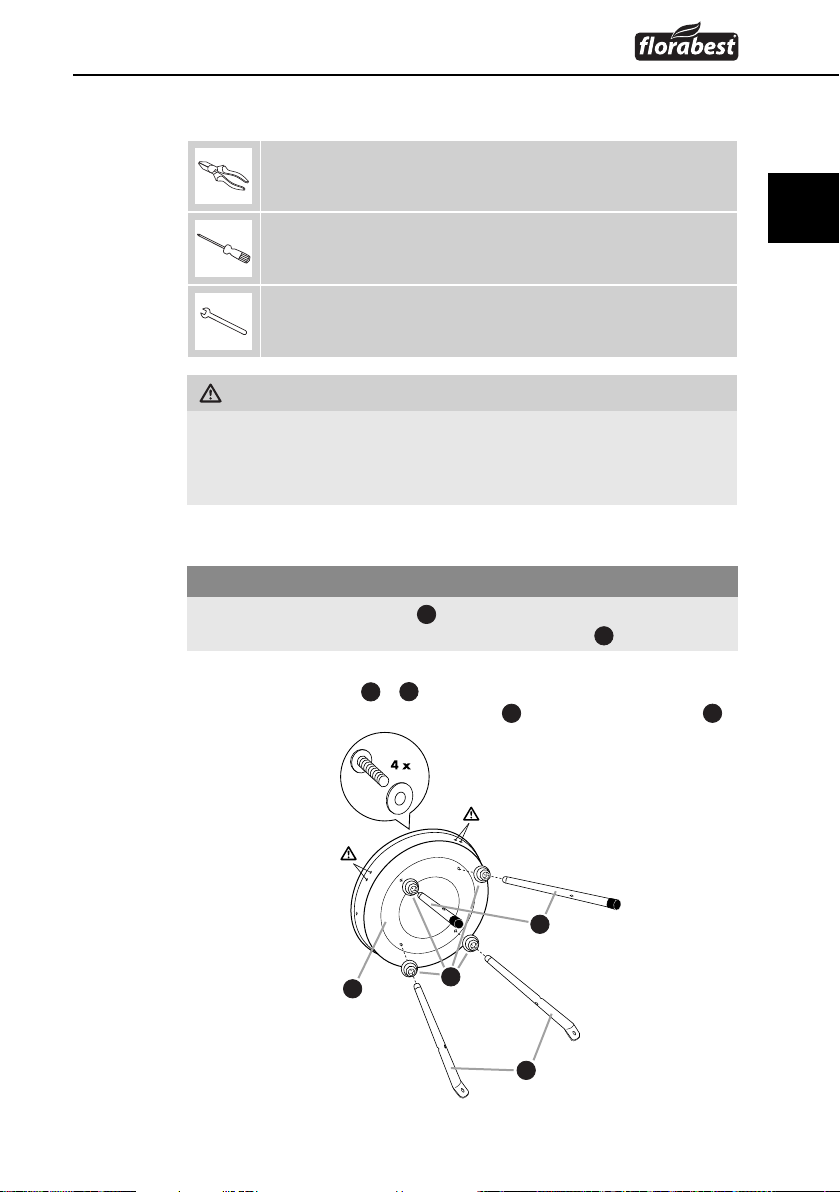

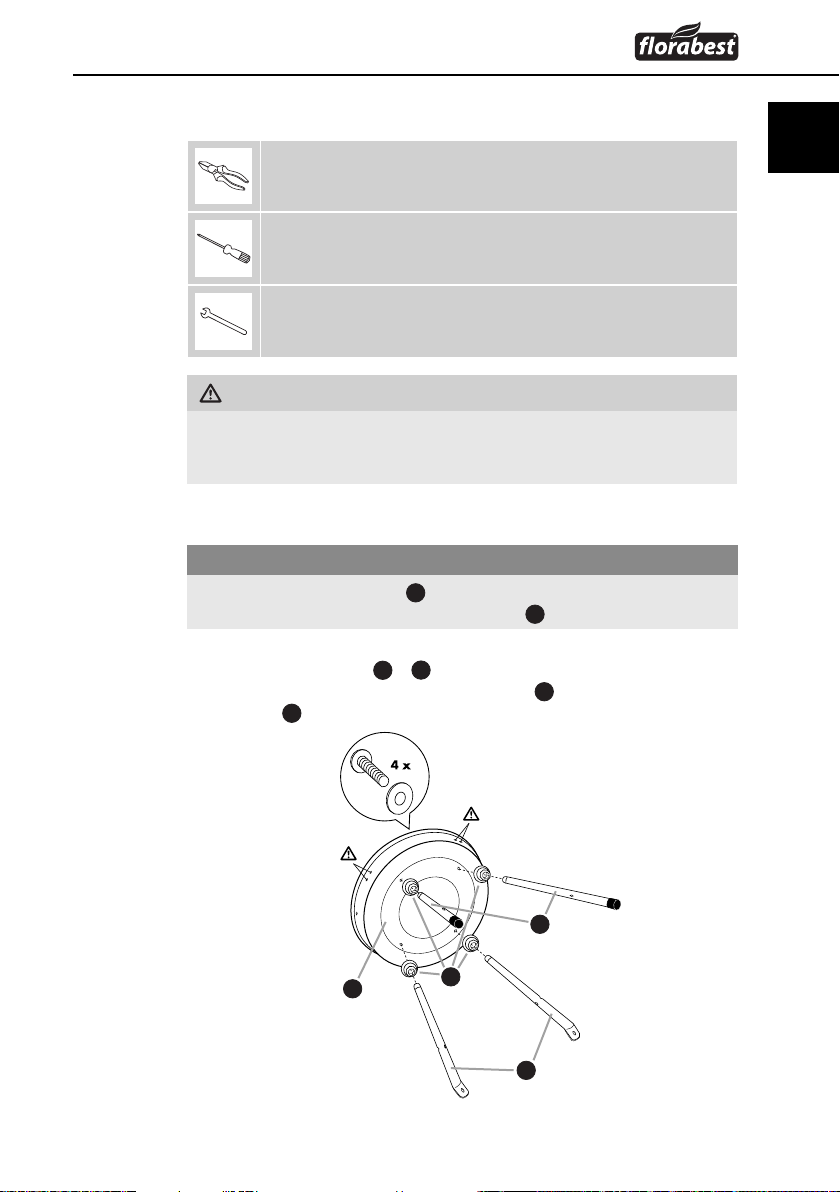

Passaggio 1
ATTENZIONE
► Entrambe le gambe lunghe 5devono essere montate sui lati in cui si
trovano i fori doppi nella conca per la brace 11 .
♦ Montare le 4 gambe ( 5+ 9) utilizzando per ognuna 1 vite M6 x 30,
una rondella Ø 6 e un cappuccio per gambe 10 al contenitore per il
carbone 11 .
5
9
10
11
IB_86019_FRG45A1_LB5.indb 5IB_86019_FRG45A1_LB5.indb 5 13.12.12 18:1513.12.12 18:15

6
Montaggio
FRG 45 A1
IT
MT
Passaggio 2
ATTENZIONE
► Il margine della superficie di appoggio 6deve puntare verso il basso.
Le gambe ( 5+ 9) devono essere ruotate in modo tale che le insenature
dei fori puntino verso l'esterno, al fine di potervi inserire le teste delle viti.
♦ Montare la superficie di appoggio 6con l'ausilio di 4 viti M5 x 30 e dadi
M5 alle 4 gambe ( 5+ 9).
Passaggio 3
♦ Inserire gli assi 8attraverso i fori inferiori delle gambe corte 9.
♦ Inserire le ruote 7sull'asse 8e fissarle con una rondella Ø 8 e un dado
autobloccante M8 per ogni ruota.
♦ Serrare i dadi con una chiave fissa SW 13 mm. Se necessario, tenere fermi
gli assi 8con una pinza. Per evitare graffi, collocare un panno fra la pinza
e l'asse 8.
6
5
9
8
7
9
IB_86019_FRG45A1_LB5.indb 6IB_86019_FRG45A1_LB5.indb 6 13.12.12 18:1513.12.12 18:15

7
Montaggio
FRG 45 A1
IT
MT
Passaggio 4
♦ Montare la maniglia 4con l'ausilio di 4 viti M5 x 12, 4 rondelle Ø 6 e 4
dadi M5 alla conca per la brace 11 .
Passaggio 5
♦ Inserire i due pannelli paravento l'uno nell'altro e avvitarli con l'ausilio
di una vite M5 x 12, una rondella Ø 6 e un dado M5. Utilizzare la distanza
massima possibile fra i pannelli per consentire l'inserimento della griglia fra
gli intagli dei pannelli .
4
11
IB_86019_FRG45A1_LB5.indb 7IB_86019_FRG45A1_LB5.indb 7 13.12.12 18:1513.12.12 18:15

8
Montaggio
FRG 45 A1
IT
MT

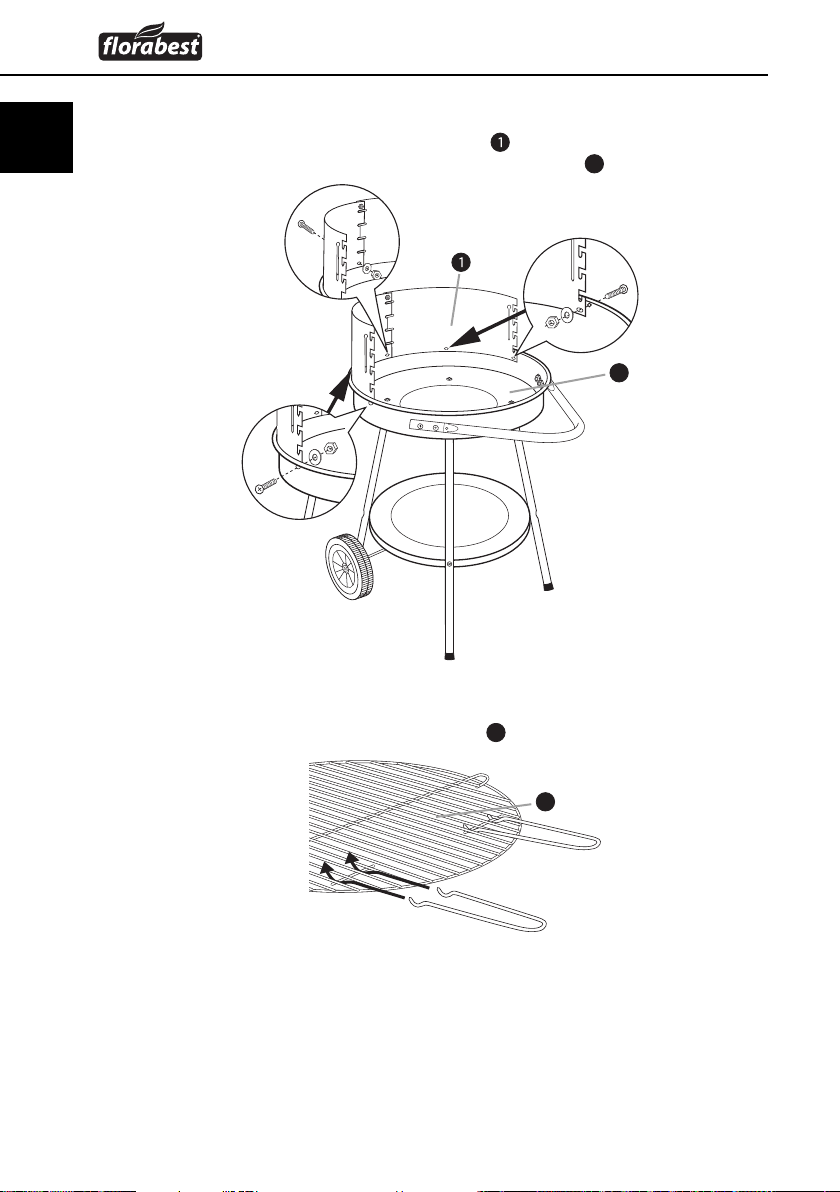

Passaggio 6
♦ Avvitare il pannello paravento montato con l'ausilio di 5 viti M5 x 12,
5 rondelle Ø 6 e 5 dadi M5 alla conca per la brace 11 .
Passaggio 7
♦ Agganciare le due maniglie alla griglia 3.
11
3
IB_86019_FRG45A1_LB5.indb 8IB_86019_FRG45A1_LB5.indb 8 13.12.12 18:1513.12.12 18:15

9
Montaggio
FRG 45 A1
IT
MT
Passaggio 8
♦ Inserire la griglia 3sul punto desiderato entro il pannello paravento .
Rimuovere le maniglie dalla griglia 3affinché non diano fastidio durante
la cottura.
AVVISO
Pericoo di ustioni!
Le due staffe integrate nella griglia non sono maniglie e si surriscaldano
durante il funzionamento!
► Non afferrare le staffe con le mani nude. Per sospendere o regolare in
altezza la griglia utilizzare esclusivamente le maniglie accluse.
Passaggio 9
♦ Appendere il ripiano per tenere in caldo il cibo 2al pannello paravento .
3
2
IB_86019_FRG45A1_LB5.indb 9IB_86019_FRG45A1_LB5.indb 9 13.12.12 18:1513.12.12 18:15

10
Messa in funzione/Pulizia e cura
FRG 45 A1
IT
MT
Messa in funzione
AVVERTENZA
► Prima del primo impiego è necessario riscaldare il barbecue per almeno
30 minuti.
AVVISO
Avviso relativo al pericolo di ustioni!
Attenzione! Non utilizzare alcol o benzina per accendere o riaccendere il
fuoco! Utilizzare solo ausili di combustione conformi a EN1860-3. Il ritorno
di fiamma può creare uno sviluppo di calore incontrollabile.
■ Collocare uno strato di carbone nel vassoio portacarbone.
■ Collocare uno o due tavolette di combustibile solido sullo strato presente di
carbonella e accenderle con un fiammifero o un accendino.
■ Fare bruciare le tavolette di combustibile solido per 2 - 4 minuti. Riempire
quindi lentamente il vassoio portacarbone con altro carbone.
■ Dopo circa 20 minuti, sul carbone si creerà uno strato bianco di cenere.
Ciò indica il raggiungimento di uno stato di combustione ideale.
■ Distribuire il carbone uniformemente nel vassoio portacarbone tramite un
utensile di metallo idoneo.
■ Sospendere la griglia di cottura e cominciare ad arrostire.
Pulizia e cura
AVVISO
Avviso relativo al pericolo di ustioni!
► Prima della pulizia o della conservazione, fare raffreddare completamente
il barbecue. Non utilizzare mai acqua per spegnere la brace.
Avviso su possibili danni materiali!
► Non utilizzare agenti abrasivi o detergenti aggressivi, che possono attaccare
la superficie.
Per la normale pulizia, utilizzare una spugnetta e acqua con aggiunta di un
detergente comunemente reperibile in commercio.
In caso di sporco eccessivo sulle parti smaltate, utilizzare un detergente per parti
smaltate comunemente reperibile in commercio. Seguire le indicazioni del pro-
duttore del detergente da utilizzare. Pulire la griglia di cottura con un detergente
e una spugnetta per uso domestico.
IB_86019_FRG45A1_LB5.indb 10IB_86019_FRG45A1_LB5.indb 10 13.12.12 18:1513.12.12 18:15

11
Smaltimento/Dati tecnici
FRG 45 A1
IT
MT
Smaltimento
Smaltire il combustibile con cautela e in modo ecologico. Smaltire i
residui della combustione accuratamente, solo nei recipienti apposita-
mente previsti in metallo o in materiali non infiammabili.
Smaltire il barbecue tramite un'azienda di smaltimento autorizzata o tramite
l'ente di smaltimento comunale competente. Rispettare le norme attualmente in
vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente.
Smaltire tutti i materiali dell'imballaggio in modo ecologicamente conforme.
Dati tecnici
Dimensioni (montato) ca. 82 x 52 x 69 mm
Griglia di cottura Ø 47 cm
Peso ca. 6 kg
Combustibile Carbone di legna
Capacità della conca per la
brace max. 1,5 kg
IB_86019_FRG45A1_LB5.indb 11IB_86019_FRG45A1_LB5.indb 11 13.12.12 18:1513.12.12 18:15

12
Appendice
FRG 45 A1
IT
MT
Appendice
Garanzia
Questo apparecchio è garantito per tre anni a partire dalla data di acquisto.
L'apparecchio è stato prodotto con cura e debitamente collaudato prima della
consegna.
Conservare lo scontrino come prova d'acquisto. Nei casi contemplati dalla
garanzia, mettersi in comunicazione telefonicamente con il centro di assistenza
più vicino. Solo in tal modo è possibile garantire un invio gratuito della merce.
AVVERTENZA
► La garanzia vale solo per i difetti relativi al materiale o alla fabbricazione,
ma non per i danni da trasporto, danni alle parti soggette a usura o alle
parti fragili, come ad es. interruttori.
Il prodotto è destinato esclusivamente all'uso domestico e non a quello commer-
ciale. La garanzia decade in caso di impiego improprio o manomissione, uso
della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata.
Questa garanzia non costituisce alcun limite ai diritti legali del consumatore.
Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale
anche per le parti sostituite e riparate.
I danni e i difetti eventualmente presenti già all'atto dell'acquisto devono essere
segnalati immediatamente dopo il disimballaggio, e comunque non oltre due
giorni dalla data di acquisto.
Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a
pagamento.
Assistenza
Assistenza Italia
Tel.: [phone]
E-Mail: [email protected]
IAN 86019
Assistenza Malta
Tel.: [phone]
E-Mail: [email protected]
IAN 86019
Importatore
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
IB_86019_FRG45A1_LB5.indb 12IB_86019_FRG45A1_LB5.indb 12 13.12.12 18:1513.12.12 18:15

13
FRG 45 A1
PT
Índice
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Informações acerca deste manual de instruções. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Direitos de autor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Utilização correcta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Indicações importantes de segurança. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Volume de fornecimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Elementos de ligação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Preparação da montagem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Material de montagem necessário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Colocação em funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Limpeza e conservação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Eliminação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Dados técnicos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Anexo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Assistência Técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Importador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
IB_86019_FRG45A1_LB5.indb 13IB_86019_FRG45A1_LB5.indb 13 13.12.12 18:1513.12.12 18:15

14
Introdução
FRG 45 A1
PT
Introdução
Informações acerca deste manual de instruções
Parabéns!
Com a sua compra decidiu-se por um produto de elevada qualidade. Antes
da montagem e a primeira colocação em funcionamento familiariza-se com o
produto. Para tal leia cuidadosamente as seguintes instruções de montagem e as
indicações de segurança. Utilize o produto apenas como descrito e nas áreas
de aplicação indicadas. Guarde bem este manual. Ao entregar o aparelho a
terceiros também entregue todos os documentos.
Direitos de autor
Esta documentação está protegida por direitos de autor.
Só é possível a duplicação ou a impressão total ou parcial, assim como a repro-
dução de imagens, mesmo que modificadas, com a autorização do fabricante
por escrito.
Utilização correcta
O grelhador foi concebido exclusivamente para grelhar alimentos. Está indicado
exclusivamente para a utilização no exterior. Este grelhador foi concebido
apenas para uso privado e não para uso comercial. Não é assumida qualquer
responsabilidade por danos resultantes de um manuseamento incorrecto ou
inadequado, de uma utilização violenta ou de modificações não autorizadas.
AVISO
Perigo devido a uma utilização incorrecta!
Podem surgir riscos resultantes de uma utilização incorrecta e/ou não
adequada do aparelho.
► O aparelho deve ser utilizado apenas para a finalidade descrita.
► Cumprir os procedimentos descritos neste manual de instruções.
Reclamações de qualquer tipo por danos resultantes de uma utilização incor-
recta, reparações indevidas, alterações não autorizadas ou uma utilização de
peças de reposição não permitidas não serão consideradas.
O risco é da responsabilidade do utilizador.
IB_86019_FRG45A1_LB5.indb 14IB_86019_FRG45A1_LB5.indb 14 13.12.12 18:1513.12.12 18:15

15
Segurança
FRG 45 A1
PT
Segurança
Este capítulo contém indicações de segurança importantes para o manuseamento
do aparelho.
Este aparelho está em conformidade com as normas de segurança em vigor.
Um uso incorrecto pode provocar danos materiais ou ferimentos.
Indicações importantes de segurança
AVISO
Aviso relativo a queimaduras!
Aviso relativo a queimaduras!
1. Durante o funcionamento, coloque o grelhador numa base estável, plana e
segura, caso contrário este pode virar.
2. CUIDADO! Para acender ou reacender, não utilizar álcool ou gasolina!
Utilizar apenas agentes auxiliares de acordo com a EN 1860-3. Caso
contrário, pode ocorrer uma formação excessiva de calor devido a defla-
grações.
3. ATENÇÃO! O grelhador atinge temperaturas elevadas e não pode ser
deslocado durante o funcionamento, pois pode virar.
4. ATENÇÃO! Manter longe do alcance de crianças e animais domésticos!
5. Ao grelhar use luvas adequadas e utilize uma tenaz. Nunca abandone o
grelhador enquanto ainda estiver quente.
7. Deixe o grelhador arrefecer por completo antes da limpeza.
8. Nunca utilize água para apagar carvão.
AVISO
Aviso relativo a asfixia!
► Utilize o grelhador apenas ao ar livre!
► Não utilize o grelhador em espaços fechados nem em superfícies cobertas.
IB_86019_FRG45A1_LB5.indb 15IB_86019_FRG45A1_LB5.indb 15 13.12.12 18:1513.12.12 18:15

16
Volume de fornecimento/Montagem
FRG 45 A1
PT
Volume de fornecimento
2 x chapas corta-ventos
21 x grelha para aquecer
31 x grelha (incl. 2 pegas)
41 x pega
52 x pernas (compridas)
61 x base
72 x rodas
81 x eixo
92 x pernas (curtas)
10 4 x tampões para as pernas
11 1 x bandeja para carvão
Elementos de ligação
M6x30
4x
M5x30
4x
M5x12
10x
M5
14x
M8
2x
Ø6
10x
Ø6
4x
Ø8
2x
Montagem
Preparação da montagem
Certifique-se de que possui tempo suficiente para a montagem do grelhador.
Obtenha uma superfície de trabalho plana de cerca de dois a três metros quadra-
dos. Retire cada uma das peças da embalagem e coloque-as ao seu alcance.
Verifique o volume de fornecimento quanto a integridade e eventuais danos.
IB_86019_FRG45A1_LB5.indb 16IB_86019_FRG45A1_LB5.indb 16 13.12.12 18:1513.12.12 18:15

17
Montagem
FRG 45 A1
PT
Material de montagem necessário
Alicate
Chave Philips
Chave inglesa SW 8 mm/SW 13 mm
AVISO
► Por motivos de segurança, as cabeças dos parafusos devem estar sempre
voltadas para fora, a fim de evitar ferimentos. Aperte todas as uniões ros-
cadas depois de concluída a montagem, caso contrário, podem ocorrer
indesejadas tensões do material.
Passo 1
ATENÇÃO
► Ambas as pernas compridas 5devem ser montadas no lado em que se
encontram os orifícios duplos na bandeja para carvão 11 .
♦ Monte as 4 pernas ( 5+ 9) com 1 parafuso M6 x 30 cada, uma arruela
plana Ø 6 e um tampão para cada perna 10 na bandeja para o carvão 11.
5
9
10
11
IB_86019_FRG45A1_LB5.indb 17IB_86019_FRG45A1_LB5.indb 17 13.12.12 18:1513.12.12 18:15
