Brink 5064 User manual

Fitting instructions
Make:
Fiësta; 2008->
Ford
Type: 5064
Your erfect fit
brink.eu
(NL) “Beste klant,
Dank u voor de aanschaf van dit Brink kwaliteitsproduct.
Het kan zijn dat u in deze handleiding verwijzingen tegen komt in
tekst of beeld naar het merk Thule. Graag willen wij u er op wijzen
dat per oktober 2014 de naam van het bedrijf Thule Towing
Systems B.V. is gewijzigd in Brink Towing Systems B.V. In voorko-
mende gevallen kunt u het merk en bedrijfsnaam ‘Thule’ dan ook
lezen als ‘Brink’. Dank voor uw begrip.
Brink Towing Systems B.V.
(GB) "Dear Customer,
Thank you for purchasing this quality Brink product. It may be the
case that you come across image or textual references in this ma-
nual to the Thule brand. We would like inform you that as of
October 2014, the name of the company Thule Towing Systems
B.V. has been changed to Brink Towing Systems B.V. In future,
you should therefore read any instances of the Thule brand or
company name as Brink. Thank you for your understanding.
Brink Towing Systems B.V.
(D) „Sehr geehrter Kunde, sehr geehrte Kundin,
Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Brink
entschieden haben. Es ist möglich, dass Sie in diesem Handbuch
Abbildungen oder Angaben finden, die sich auf die Marke Thule
beziehen.
Wir möchten Sie gerne darüber informieren, dass ab Oktober
2014 der Name des nternehmens Thule Towing Systems B.V. in
Brink Towing Systems B.V. geändert wurde. Wenn Sie zukünftig
die Bezeichnung oder Marke Thule sehen, bezieht sich dies auf
Brink. Vielen Dank für Ihr Verständnis.
Brink Towing Systems B.V.
(F) Cher client,
Nous vous remercions d'avoir choisi ce produit Brink. Il est possi-
ble que vous rencontriez la marque Thule au travers des images
ou des références textuelles du présent manuel. Nous souhai-
tons vous informer que depuis octobre 2014, le nom de la société
Thule Towing Systems a été modifié en Brink Towing Systems
B.V. À l'avenir, toute mention faite de la marque ou de la société
Thule devra donc se lire Brink. Nous vous remercions de votre
compréhension.
Brink Towing Systems B.V.
(S) Bästa kund,
Tack för att du köpt denna kvalitetsprodukt från Brink. Det kan
hända att du stöter på bild- eller textreferenser till märket Thule
i den här manualen. Vi skulle vilja informera om att Thule Towing
Systems B.V. från och med oktober 2014 har bytt namn till Brink
Towing Systems B.V. Därmed ska alla förekomster av Thule läsas
som Brink. Vi ber om överseende med detta och tackar för din
förståelse.
Brink Towing Systems B.V.
(DK) "Kære kunde
Tak, fordi du har købt dette kvalitetsprodukt fra Brink. I denne
vejledning vil du muligvis støde på billeder eller tekstmæssige re-
ferencer til varemærket Thule. Vi vil gerne informere dig om, at
navnet på virksomheden Thule Towing Systems B.V. fra og med
oktober 2014 er blevet ændret til Brink Towing Systems B.V.
Fremover skal du derfor læse alle forekomster af Thule-va-
remærket eller firmanavnet som Brink. Tak for din forståelse.
Brink Towing Systems B.V.
(E) "Estimado/a cliente:
Muchas gracias por adquirir este producto Brink de alta calidad.
Es posible que encuentre en este manual referencias textuales o
imágenes relativas a la marca Thule. Nos gustaría informarle de
que, a partir de octubre de 2014, el nombre de la empresa Thule
Towing Systems B.V. ha cambiado a Brink Towing Systems B.V.
Por lo tanto, de aquí en adelante, todas las alusiones a la marca
Thule deben entenderse como referencias a la marca Brink.
Gracias por su comprensión.
Brink Towing Systems B.V.
(I) "Egregio Cliente,
La ringraziamo per aver acquistato questo eccellente prodotto
Brink. È possibile che il presente manuale presenti dei riferimenti
testuali o visivi al marchio Thule. Desideriamo informarLa che dal
mese di ottobre 2014, il nome della società Thule Towing
Systems B.V. è variato in Brink Towing Systems B.V. In futuro per-
tanto tutti i riferimenti al marchio Thule o al nome della società
indicheranno di fatto la società Brink. La ringraziamo per la colla-
borazione.
Brink Towing Systems B.V.
(PL) Szanowny Kliencie!
Dziękujemy za zakup wysokiej jakości produktu firmy Brink. W ni-
niejszej instrukcji mogą się znajdować graficzne lub tekstowe od-
niesienia do marki Thule. Pragniemy poinformować, że od paźd-
ziernika 2014 roku spółka Thule Towing Systems B.V. zmieniła
nazwę na Brink Towing Systems B.V. Dlatego wszelkie wzmianki
o marce Thule teraz odnoszą się do marki Brink. Dziękujemy za
wyrozumiałość.
Brink Towing Systems B.V.
(SF) "Arvoisa asiakas,
Kiitämme laadukkaan Brink-tuotteen hankinnasta. Tässä käyt-
töohjeessa saattaa olla kuvia tai tekstiviitteitä, jotka koskevat
Thule-merkkiä. Haluamme ilmoittaa teille, että lokakuussa 2014
Thule Towing Systems B.V. on muuttanut nimekseen Brink
Towing Systems B.V. Tulevaisuudessa kaikki kaikki viittaukset
Thule-merkkiin muutetaan Brink-merkiksi. Kiitämme ymmärtä-
myksestänne.
Brink Towing Systems B.V.
(CZ) „Vážený zákazníku,
děkujeme Vám, že jste si zakoupil tento kvalitní výrobek značky
Brink.
Možná jste v tomto návodu narazil na obrázek nebo textové od-
kazy se značkou Thule. Chtěli bychom Vás informovat, že od října
2014 byl název společnosti Thule Towing Systems B.V. změněn
na Brink Towing Systems B.V. V budoucnu byste proto měl brát
všechny odkazy na značku nebo název firmy Thule tak, že se jedná
o značku Brink. Děkujeme Vám za Vaše pochopení.
Brink Towing Systems B.V.
(H) Tisztelt Ügyfelünk!
Köszönjük, hogy a Brink minőségi termékét választotta.
Előfordulhat, hogy az útmutatóban található képeken vagy szö-
vegekben a Thule márkára való hivatkozást talál. Tájékoztatjuk,
hogy 2014 októberétől a Thule Towing Systems B.V. vállalat neve
Brink Towing Systems B.V. lett. Ezért, ha a jövőben a Thule
márkára vagy vállalatra való hivatkozást talál, azok a Brinkre vo-
natkoznak. Megértését köszönjük!
Brink Towing Systems B.V.
(RUS) Уважаемый покупатель!
Благодарим Вас за приобретение высококачественного из-
делия Brink. В данном руководстве Вам могут встретиться ил-
люстрации или текст со ссылкой на бренд Thule. Сообщаем
Вам, что с октября 2014 г. компания Thule Towing Systems B.V.
изменила свое название на Brink Towing Systems B.V. В даль-
нейшем все упоминания бренда или названия компании
Thule следует воспринимать как Brink. Спасибо за понима-
ние!
Brink Towing Systems B.V.
Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutat
Руководство для монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
R S
Your erfect fit
brink.eu
Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

© 506470/02-11-2008/1
tested
euro
Approved
Approved
Approved
Max. vertical load : kg
Max. mass trailer : kg
e11 00-7283
94/20/EC
Couplingsclass: A50-X
900
50
D-Value: 5,7 k
0km
+
1000km
10.9
10
RAYMOND
kg
kg ?
kg

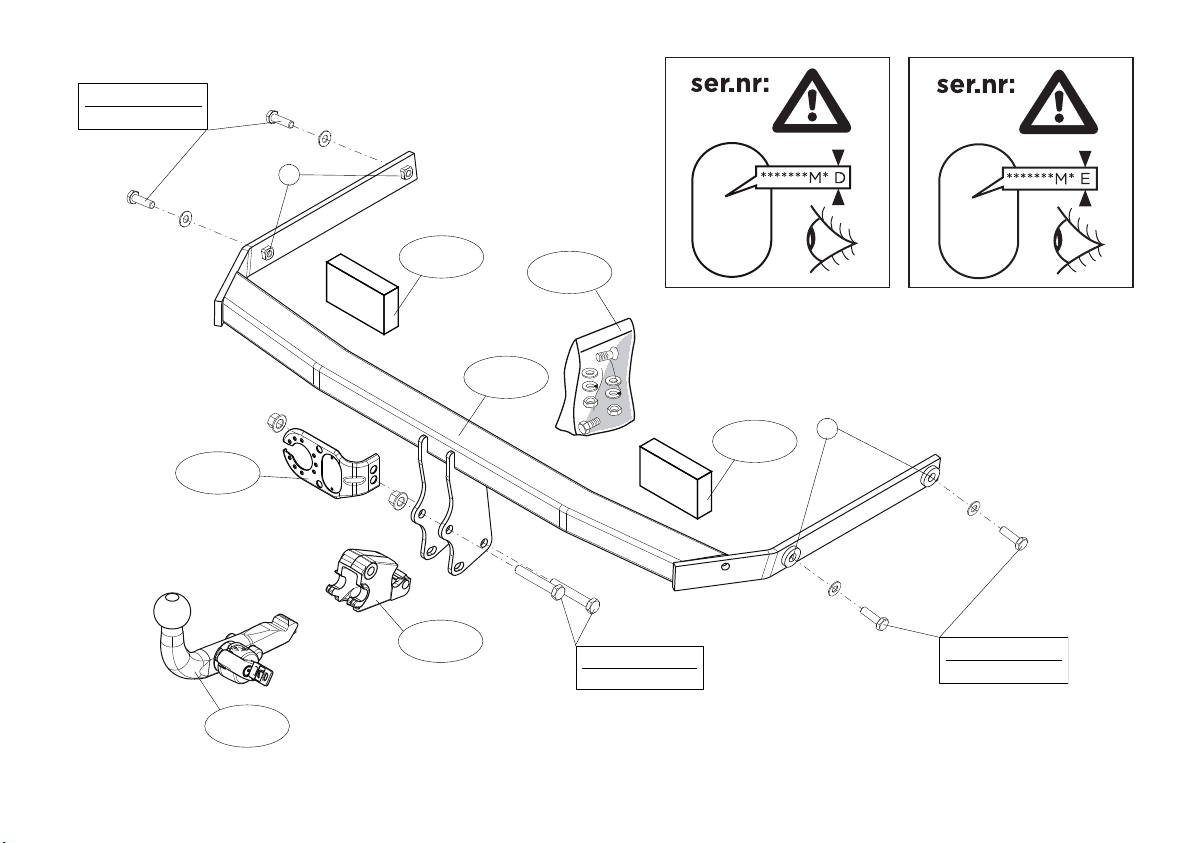

M10x35 (10.9)
45Nm
M12x85 (10.9)
110Nm
A
A
M10x35 (10.9)
45Nm
5064/4
506480
9520064
9531261
9555222
9550017
9550017
© 506470/02-11-2008/2

M10x35 (10.9)
45Nm
M12x85 (10.9)
95Nm
A
A
M10x35 (10.9)
45Nm
5064/4
506480
9520064
9531261
9555222
9550017
9550017
© 506470/02-11-2008/3

MO TAGEHA DLEIDI G:
Voordat u met de montage begint dient u op het typeplaatje te kijken
welke schets, in de handleiding, van toepassing is.
1. Demonteer de bumper inclusief tempex vuldeel. Zie figuur 1.
2. Monteer de trekhaak in chassis.
3. Plaats de twee PE schuimblokken als afdichting in de chassisbalken.
4. Zaag het aangegeven deel uit de bumper met behulp van de sjabloon.
(sjabloon op buitenzijde van bumper plaatsen).
5. Monteer de bumper.
6. Monteer het kogelhuis inclusief stekkerplaat.
7. Draai alle bouten en moeren overeenkomstig schets vast.
Raadpleeg voor demontage en montage van voertuig onderdelen het
werkplaats handboek.
Raadpleeg voor montage en bevestigingsmiddelen de schets.
Raadpleeg voor montage en demontage van het afneembare kogel-
systeem de bijgevoegde montagehandleiding.
FITTI G I STRUCTIO S:
Before you start the fitting you must check the type plate to determi-
ne which sketch, in the fitting instruction, is applicable.
1. Remove the bumper including the tempex spacer. See figure 1.
2. Fit the tow bar to the chassis.
3. Place the two PE foam blocks as spacers in the chassis members.
4. Use the template to saw out the indicated section from the bumper.
(place the template on the outside of the bumper)
5. Fit the bumper.
6. Fit the ball housing, including socket plate.
7. Tighten all nuts and bolts to the torque indicated in the drawing.
For dismantling and fitting the vehicle parts, see the site handbook.
For fitting instructions and attachment method, see drawing.
See the assembly manual supplied for instructions on fitting the
removable ball system.
© 506470/02-11-2008/4
L GB
BELA GRIJK:
* Voor eventueel noodzakelijke aanpassing(en) “van het voertuig” dient
men de dealer te raadplegen.
* ndien op de bevestigingspunten een bitumen of anti-dreunlaag aanwe-
zig is, dient deze verwijderd te worden.
* Voor de max. toegestane massa, welke uw auto mag trekken, dient u uw
dealer te raadplegen.
* Bij het boren dient men er zorg voor te dragen, dat electriciteits-,
rem- en brandstofleidingen niet worden geraakt.
* Verwijder "indien aanwezig" de plastik dopjes uit de puntlasmoeren.
* Deze handleiding dient na montage bij de voertuigpapieren gevoegd te
worden.
OTE:
* Should this installation process entail the cutting of the bumper –
conformation MUST be obtained by the installation engineer of the
customer’s acceptance prior to completion. Brink Towing Systems
do not accept responsibility for any matters arising as a result of
this miscommunication.
* All measurements are in mm!
* The dealer should be consulted for possible necessary adjustment(s) "of
the vehicle".
* Remove the insulating material from the contact area of the fitting points.
* Consult your dealer for the maximum tolerated pull weight and ball hitch
pressure of your vehicle.
* Do not drill through electrical-, brake- or fuellines.
* Remove (if present) the plastic caps from the spot welding nuts.
* This fitting instruction has to be enclosed in the vehicle documents after
fitting the towbar.

MO TAGEA LEITU G:
Vor Beginn des Einbaus ist anhand der Typplakette der Anhänge -
kupplung festzustellen welches Bild in der Einbauanleitung maß-
gebend ist.
1. Stoßstange einschließlich Styropor-Füllteil demontieren Siehe Abbil -
dung 1.
2. Die Anhängervorrichtung im Langsträger befestigen.
3. Die zwei PE-Schaumblöcke als Dichtung in den Fahrgestellträger ein-
setzen.
4. Den angegebenen Teil mit Hilfe der Schablone aus der Stoßstange
herausschneiden. (Schablone außen auf der Stoßstange anlegen)
5. Die Stoßstange montieren.
6. Das Kugelgehäuse einschließlich Steckdosenplatte montieren.
7. Alle Schrauben und Muttern gemäß den Angaben in der Abbildung
festdrehen.
Für die Demontage und Montage von Fahrzeugteilen das Werkstatt-
Handbuch zu Rate ziehen.
Für die Montage und die Befestigungsmittel die Skizze zu Rate zie-
hen.
Für die Montage und Demontage des abnehmbaren Kugelsystems
die beiliegende Montageanleitung zu Rate ziehen.
I STRUCTIO S DE MO TAGE:
Avant de commencer le montage veuillez vérifier la plaque signaléti-
que de l’attelage afin de déterminer la figure correspondante dans
la notice de montage.
1. Déposer le pare-chocs ainsi que le polystyrène expansé. Voir la figure 1.
2. Monter l’attache-remorque dans le châssis.
3. Placer les deux blocs de mousse en polyester en guise de colmatage
dans les longerons de châssis.
4. Scier la partie du pare-chocs indiquée avec le gabarit. (Placer le gaba-
rit sur le côté extérieur du pare-chocs).
5. Mettre en place le pare-chocs.
6. Monter le logement de la rotule y compris la prise électrique.
7. Serrer tous les boulons et écrous conformément au schéma.
Pour le montage et le démontage des pièces du véhicule, consulter la
notice du fabricant.
Consulter le croquis pour voir le montage et les moyens de fixation.
Pour le montage et le démontage de la rotule amovible, consulter la
notice de montage jointe.
© 506470/02-11-2008/5
HI WEISE:
* Für (eine) eventuell erforderliche Anpassung(en) "des Fahrzeugs" ist
der Händler zu Rate zu ziehen.
* m Bereich der Anlageflächen muß Unterbodenschutz, Hohlraumkonser -
vierung (Wachs) und Antidröhnmaterial entfernt werden.
* Vor dem Bohren prüfen, daß keine, dort eventuell vorhandene
Leitungen beschädigt werden können.
* Alle Bohrspäne entfernen und gebohrte Löcher gegen Korrosion schüt-
zen.
* Entfernen Sie "falls vorhanden", die Plastikkappen von den Punkt -
F
REMARQUE:
* Pour une/des adaptations indispensables sur le véhicule, veuillez con-
sulter le concessionnaire.
* Enlever la couche de bitume ou d'anti-tremblement qui recouvre éventu-
ellement les points de fixation.
* Pour connaître le poids de traction maximum et le poids en flèche sur la
rotule autorisée du véhicule, veuillez consulter votre concessionnaire.
Dschweiß muttern.
* Für das höchstzulässige Zuggewicht und der erlaubte Kugeldruck hres
Fahrzeugs ist hrHändler zu befragen.
* Die Quetschmuttern müssen nach einem späteren lösen der Muttern
gegen neue ausgetauscht werden, da ansonsten die Sicherungswirkung
nicht mehr garantiert ist!

MO TERI GSA VIS I GAR:
Före du startar monteringen måste du kontrollera typskylten för att
kunna bedöma vilken skiss i monteringsanvisningen som skall
användas.
1. Avlägsna stötdämparen och avståndsdelen i skumpolystyren. Se figur 1.
2. Montera dragkroken i chassit.
3. Placera de båda PE-skumblocken som tätning i chassibalkarna.
4. Såga ut den angivna delen ur stötfångaren med hjälp av schablonen.
(placera schablonen mot stötfångarens utsida).
5. Montera stötfångaren.
6. Montera kulhuset inklusive kontaktplattan.
7. Momentdrag alla skruvar och muttrar enligt figuren.
Se verkstadshandboken för demontering och montering av fordonets
delar.
Se skissen för montering och monteringsmaterial.
Se de bifogade monteringsanvisningarna för montering och demon-
tering av det löstagbara kulsystemet.
MO TAGEVEJLED I G:
For at vælge rigtigt spændingsmoment, er det vigtigt at aflæse serie-
nummeret på typepladen, for at kunne vælge hvilket af de med-
sendte diagrammer der skal anvendes.
1. Demonter kofangeren inklusive udfyldningsdelen af polystyren. Se fig. 1.
2. Monter anhængertrækket i chassiset.
3. Anbring de to PE-skumblokke som afdækning i chassisvangerne.
4. Sav den angivne del ud af kofangeren ved hjælp af skabelonen (ska-
belonen anbringes på ydersiden af kofangeren).
5. Monter kofangeren.
6. Monter kuglehuset, inklusive kontaktplade.
7. Spænd alle bolte og møtrikker ifølge tegning.
Rådfør for demontering og montage af dele til køretøjet arbejdsplads-
håndbogen.
Rådfør for montage og montagemidler skitsen.
Rådfør for montage og demontering af det aftagelige kuglesystem
den vedlagte montagevejledning.
© 506470/02-11-2008/6
S
DK
OBS:
* Kontakta återförsäljaren om fordonet eventuellt bör modifieras.
* Om det finns ett bitumen- eller stötdämpande lager vid kontaktytor skall
detta avlägsnas.
* Kontakta din återförsäljare för ditt fordons max. dragvikt och tillåtna kul-
tryck.
* Vid borrning skall man se till att elektrisk-, broms- og bränsleled-
ningarna inte skadas.
BEMÆRK:
* Kontakt forhandleren i forbindelse med eventuelle påkrævede
ændring(er) på køretøjet.
* Undervognsbehandlingen skal fjernes de steder hvor trækket ligger an
mod bilen.
* Kontakt Deres forhandler for oplysninger om den maksimale trækkraft
og det tilladte kugletryk.
* Vær forsigtig ikke at bore i ledninger-,bremse elller benzinslange
* Fjern plasticpropperne "om de findes" fra de punktsvejsede m¢trikker.
* DENNE MONTER NGSVEJLEDN NG SKAL MEDBR NGES VED SYN.
* Veiller en perçant à ne pas endommager les conduites de électri-
que, de frein et de carburant.
* Retirer "si présents" les embouts en plastique des écrous de soudure par
point.
* Cette notice de montage doit être conervée à bord du véhicule après
montage de l'attelage.
* Avlägsna de små plastlocken - om dessa finns - från punktsvetsmuttrar-
na.
* Efter att draget är monterat, placera monteringsanvisningen tillsam-
mans med bilens övriga dokument.

I STRUCCIO ES DE MO TAJE:
Antes de comenzar el montaje por favor, verifique la placa descripti-
va del enganche con el fin de determinar la figura correspondien-
te en la reseña de montaje.
1. Retire el parachoques incluido el separador de poliestireno. Véase la
figura 1.
2. Montar el gancho de remolque en el chasis.
3. nstalar los dos bloques de espuma PE para sellar los largueros del
chasis.
4. Serrar la parte indicada del parachoques con ayuda de la plantilla.
(instalar la plantilla en el lado exterior del parachoques).
5. Montar el parachoques.
6. Montar la caja de la bola inclusive placa enchufe.
7. Apretar todos los tornillos y tuercas de acuerdo con los puntos del grá-
fico.
Consultar para el desmontaje y montaje de piezas del vehículo el
manual de instalación de taller.
Consultar el croquis para el montaje y medios de fijación.
Consultar para el montaje y desmontaje del sistema de la bola extraí-
ble las instrucciones de montaje adjuntas.
ISTRUZIO I PER IL MO TAGGIO:
Prima di iniziare il montaggio verificare la terghetta per determinare
quale disegno, presente nelle istruzioni, è applicabile.
1. Smontare il paraurti compresa l'anima il tempex. Vedi figura 1.
2. Montare il gancio traino sul telaio.
3. nserire i due blocchi di polistirolo espanso nei montanti del telaio per
chiuderli.
4. Con l’ausilio della sagoma, segare via dal paraurti la parte indicata.
(posizionare la sagoma sul lato esterno del paraurti).
5. Montare il paraurti.
6. Montare l'alloggiamento della sfera, completa di portapresa.
7. Serrare tutti i dadi e bulloni alle coppie di serraggio indicate nel diseg-
no.
Per lo smontaggio ed il montaggio dei componenti del veicolo con-
sultare il manuale tecnico dell’officina.
Consultare il disegno per il montaggio ed i dispositivi di fissaggio.
Per il montaggio e lo smontaggio del sistema a sfera rimovibile, con-
sultare le istruzioni di montaggio allegate.
© 506470/02-11-2008/7
E
.B.:
* Para (una) eventual(es) adaptación(es) 'del vehículo' consúltese al
concesionario.
* Si en los puntos de fijación hay una capa de betún o anti-choque hay
que quitarla.
* Consulte a su concesionario para el peso máximo de tracción y la pre-
sión de la bola admitida de su vehículo.
* o agujerear cable de eléctrico, tubos de freno o gasolina"
* Retirar, si presentes, los capuchones de plástico de las tuercas de sol-
dadura por punto.
* Guarde estas instucciones junto a la documentación del veículo despu-
és del montaje del enganche.
I
.B.:
* Per eventuali necessari adattamenti "del veicolo" si consiglia di consul-
tare il fornitore.
* Rimuovere lo strato di materiale isolante dai punti d'attacco.
* Per il peso complessivo trainabile della Vostra vettura, consultate il
Vostro rivenditore autorizzato.
* Praticando i fori, prestare attenzione a non danneggiare i cavi elet-
trici, i cavi del freno e i condotti del carburante.
* Rimuovere, se presenti, i coperchietti in plastica dai dadi di saldatura per
punto.
* Questa istruzione di montaggio deve essere allegata ai documenti del
veicolo dopo l'installazione del gancio.

I STRUKCJA MO TAŻU:
Przed rozpoczęciem montażu należy sprawdzić tabliczkę znamio-
nową, żeby ustalić, który z szablonów znajdujących się w intrukcji
montażowej należy wykorzystać.
1. Zdemontować zderzak wraz z wypełnieniem tempexowym.Patrz rysu-
nek 1.
2. Zamontować hak holowniczy do podwozia.
3. Umieścić dwa klocki piankowe PE jako szczeliwo w poprzecznicach
ramy podwozia.
4. Wypiłować wskazany odcinek zderzaka korzystając z szablonu.
(szablon umieścić na zewnętrznej stronie zderzaka).
5. Zamontować zderzak.
6. Zamontować obudowę kuli wraz z płytą z gniazdem wtykowym.
7. Dokręcić wszystkie śruby i nakrętki zgodnie z rysunkiem.
Co do montażu i montowania części pojazdu zapoznać się z
podręcznikiem warsztatowym.
Co do montażu i środków montażowych zapoznać się ze schematem.
Co do montażu i demontażu zdejmowanej kuli zapoznać się z
załączoną instrukcją montażu.
ASE USOHJEET:
Ennen asennusta, selvitä tyyppikilvestä, mikä asennusohjeen piirros
koskee kyseistä autoa.
1. rrota puskuri mukaan luettuna styrox-välikappale. Ks. kuva 1.
2. Kiinnitä vetokoukku alustaan.
3. Aseta molemmat PE-vaahtomuovikappaleet tiivisteeksi alustapalkkei-
hin.
4. Sahaa merkitty osa puskurista sablonin avulla. (aseta sabloni puskurin
ulkopuolelle)
5. Kiinnitä puskuri.
6. Kiinnitä kuulakotelo sekä pistorasialevy.
7. Kiristä kaikki pultit ja mutterit piirroksen mukaisesti.
Ajoneuvon osien purkamis- ja asennusohjeet, ks. työpaikalla käytet-
ty käsikirja.
Asennus- ja kiinnityohjeet, ks. piirros.
Irrotettavan kuulajärjestelmän asennus- ja purkamisohjeet, ks. ohei-
nen asennusopas.
© 506470/02-11-2008/8
PL
SF
W kazówki:
- Po przejechaniu 1000 km dokręcić w zy tkie elementy kręcane.
- Podcza ewentualnych odwiertów upewnić ię czy w pobliżu nie
znajdują ię przewody in talacji elektrycznej, przewody hydrau-
liczne lub przewody paliwowe.
- W zy tkie ubytki powłoki lakierniczej zabezpieczyć przed korozją.
- Należy wyjąć ewentualne pla tikowe zaślepki w punktach przy pawa-
nych nakrętek.
- Sto ować nakrętki oraz śruby gatunkowe do tarczone w komplecie.
- Utrzymywać kulę w czy tości, oraz pamiętać o regularnym jej marowa-
niu.
- Hak holowniczy zareje trować w tacji diagno tycznej.
Za to owanie ię do powyż zych w kazań gwarantuje Pań twu bezpiec-
zeń two, niezawodność i prawność na zego wyrobu przez cały okre
jego użytkowania.
TÄRKEÄÄ:
* "Ajoneuvoa" koskevasta mahdollisesta tarpeellisesta
sovellutuksesta/sovellutuksista on kysyttävä neuvoa jälleenmyyjältä.
* Mikäli kiinnityskohdissa on bitumi- tai tärinänestokerros, se on poistetta-
va.
* Auton vetämää sallittua enimmäiskuormitusta on tiedusteltava jälleen-
myyjältä.
* Porattaessa on huolehdittava siitä, että ei jouduta kosketuksiin
sähkö-, jarru- tai polttoainejohtojen kanssa.
* Poista, "mikäli olemassa", pistehitsausmuttereiden muovisuojukset.
* Nämä asennusohjeet on asennuksen jälkeen säilytettävä yhdessä ajo-
neuvoa koskevien papereiden kanssa.

POKY Y K MO TÁŽI:
Před instalací je nutno zkontrolovat typový štítek, abyste zjistili, který
nákres v pokynech pro instalaci máte použít.
1. Vyjměte nárazník včetně tempexové vložky. Viz schéma1.
2. Připevněte tažnou tyč na podvozek.
3. Umístěte dva PE pěnové bloky jako rozpěry na nosník podvozku.
4. Použijte šablonu k odřezání označené části nárazníku. (umístěte
šablonu zvenku nárazníku)
5. Připevněte nárazník.
6. Připevněte kryt tažné koule včetně zásuvkové destičky se zásuvkou.
7. Utáhněte všechny matice a šrouby kroutivou silou uvedenou ve výkrese.
Před demontáží a montáží částí vozidla konzultujte montážní
příručku.
Montážní pokyny a metoda připevnění dle náčrtu.
Před montáží vyměnitelného systému tažné koule konzultujte mon-
tážní manuál.
SZERELÉSI ÚTMUTATÓ:
Mielőtt rögzítené az eszközt, ellenőrizze a típustáblát, hogy a rögzíté-
si útmutató alapján melyik ábra alkalmazandó.
1. Távolítsa el a lökhárítót a tempex távtartóval együtt. Lásd az ábrát 1.
2. llessze a vontatórudat az alvázhoz.
3. Helyezze a két PE habtömböt távolságtartóként az alváz elemeiben.
4. Használja a sablont a feltüntetett cikk kifűrészeléséhez az ütközőből.
(helyezze a sablont az ütköző külső részére)
5. Helyezze fel az ütközőt.
6. llessze fel a gömbházat, az illesztőlemezzel együtt.
7. Szorítsa be az összes anyát és csavart a rajzon feltüntetett csavaróny-
omatékig.
A szétszerelés és a jármű alkatrészek összeillesztése érdekében, lásd
a munkahelyi kézikönyvet.
Az összeillesztési utasítás és a csatlakozási eljárás érdekében, lásd
a rajzot.
Az eltávolítható gömbrendszer összeszerelése érdekében, lásd a
összeszerelési kézikönyvet.
РУКОВОДСТВО ДЛЯ МОНТАЖА:
Перед тем, как начинать монтаж, требуется проверить табличку с типом изде-
лия для того, чтобы определить какую именно из иллюстраци в инструк-
ции по установке нужно использовать.
1. Снять бампер вместе с распоркой з пенопласта. См. р сунок 1.
2. Закреп ть букс рный крюк на шасс .
© 506470/02-11-2008/9
H
CZ
DŮLEŽITÉ
* Pokud je potřeba prové t na voze úpravy, obraťte e na vého prodejce.
* Pokud je mí to montáže opatřeno a faltovým nátěrem nebo vr tvou
nátěru nižující hluk, od traňte je.
* Pro informaci o maximálním nákladu povoleném k tažení e obraťte na
vého prodejce.
* Při vrtání dbejte zvýšené pozorno ti, zejména co e týče elek-
trických, brzdových a palivových kontaktů.
* Pokud j ou na maticích bodového vařování pla tová víčka, od traňte je.
* Po montáži u chovejte tento manuál k o tatním dokladům vozidla.
FONTOS
* Amennyiben a gépkoc in módo ítá ra van zük ég, kérjünk felvilágo í-
tá t kere kedŒnktŒl.
* Amennyiben a c atlakozá i pontok bitumennel, vagy zajc ökkentŒ any-
aggal van bevonva, ezeket távolít uk el.
* A jármı által maximáli an vontatható megengedett teher mértékérŒl tájé-
kozódjunk kere kedŒnknél.
* Amennyiben ponthege zté el rögzített anyákkal találkozunk, vegyük le
róluk a mıanyag apkát.
* A fel zerelé után az útmutatót Œrizzük a gépjármı papírjaival együtt.
RUS

3. В качестве уплотнен я, встав ть два пол эт леновых элемента в балк шасс .
4. Вып л ть указанную часть з бампера пр помощ шаблона. (Нанест шаблон
на наружную сторону бампера.)
5. Установ ть бампер.
6. Установ ть корпус с шаром, вместе со штепсельной платой.
7. Затянуть все болты гайк в соответств со значен ям , указанным на
р сунке.
Для инструкци по снятию и установке детале автомобиля, обраща тесь к
руководству для работников гараже .
Информацию о монтаже и средствах крепления вы на дете в схеме.
Для инструкци по установке и снятию съемного крюка с шаром, обраща тесь
к прилагаемому руководству по монтажу.
© 506470/02-11-2008/10
ВНИМАНИЕ:
* Есл потребуются зменен я конструкц транспортного средства, следует
посоветоваться с д лером автомоб ля.
* Есл в точках пр креплен я меется слой б тума л прот вошумовой матер ал,
его следует удал ть.
* Сведен я о макс мально допуст мой массе букс руемого пр цепа Вы можете
получ ть у д лера автомоб ля.
* Пр сверлен след те за тем, чтобы не задеть электропроводку л н
тормозной цеп подач горючего.
* Удал те (есл он меются) пластмассовые затычк з пр варенных гаек.
* После монтажа крюка следует хран ть настоящее руководство в комплекте с
техн ческой документац ей автомоб ля.

© 506470/02-11-2008/11
2x
Fig.1
Lokatie/Positie pijl
Location/Position Arrow
Positionspfeil
Flèche de Position
Positionpil
Lokaliseringspil
Flecha de posición
Freccia di posizione
Strzałka połoŻenia
Paikannusnuoli
Šipka na pozici
HelyzetjelzŐ nyíl
Локац я / Место встреч
L
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS

© 506470/02-11-2008/12

© 506470/02-11-2008/13

© 506470/02-11-2008/14

110
205
38
Cut out
Bumper edge
Middle bumper
Template 5064
Place on outside bumper
LHS RHS
