Fracarro HOME FIBRE OPT-TX DT User manual

HOME FIBRE
OPT-TX DT - OPT-RX DT
ISTRUZIONI PER L’USO
OPERATING INSTRUCTIONS

2
Italiano
1. AVVERTENZE PER LA SICUREZZA
L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi
e normative locali sulla sicurezza e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei
successivi aggiornamenti. L’utilizzo del prodotto deve avvenire nel pieno rispetto delle istruzioni
d’uso contenute nel presente manuale.
Il prodotto è di Classe II, secondo la norma EN 60065, e per tale ragione non deve essere mai
collegato alla terra di protezione della rete di alimentazione (PE – Protective Earthing).
Avvertenze per l’installazione
• Utilizzare esclusivamente il cavo di alimentazione in dotazione, installando il prodotto in modo
che la spina sia facilmente accessibile.
• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d’acqua e va pertanto
installato in un ambiente asciutto, all’interno di edifici.
• Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa,
prima di utilizzare il prodotto, attendere che sia completamente asciutto.
• Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe
venire a contatto con sostanze corrosive.
• Mantenere lontane dall’installazione del prodotto eventuali sorgenti di accensione potenziali
per evitare e impedire l’incendio di alcune parti o componenti del prodotto stesso.
• In caso di montaggio a muro utilizzare tasselli ad espansione adeguati alle caratteristiche del
supporto di fissaggio.
• Lasciare spazio sufficiente attorno al prodotto, per garantire un’adeguata ventilazione;
l’eccessiva temperatura e/o un eccessivo riscaldamento possono compromettere il
funzionamento e la durata del prodotto.
• Non guardare mai dentro ai connettori ottici del prodotto. La radiazione laser non è visibile ad
occhio nudo e quindi non è possibile prevenire un danno a lungo termine.
• Quando si lavora con i connettori ottici del partitore, controllare sempre che i laser di eventuali
trasmettitori ottici ad esso collegati, siano spenti.
• In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato
utilizzando dispositivi, cavi e accessori che consentano di rispettare i requisiti imposti da tale
direttiva per le installazioni fisse.
Messa a terra dell’impianto d’antenna
Il prodotto deve essere collegato all’elettrodo di terra dell’impianto d’antenna conformemente
alla norma EN 60728-11. La vite predisposta per tale scopo è contrassegnata con il simbolo.
Si raccomanda di attenersi alle disposizioni della norma EN 60728-11 e di non collegare tale vite
alla terra di protezione della rete elettrica di alimentazione.
IMPORTANTE:
Solo personale addestrato e autorizzato può effettuare interventi di manutenzione sul prodotto.
In caso di guasto non tentate di ripararlo, altrimenti la garanzia non sarà più valida.
Non togliere mai il coperchio dell’alimentatore, parti a tensione pericolosa possono risultare
accessibili all’apertura dell’involucro

INVISIBLE LASER RADIATION
DO NOT VIEW DIRECTLY WITH
OPTICAL INSTRUMENTS
(MAGNIFIERS)
CLASS 1M LASER PRODUCT
LASER RADIATION
ATTENZIONE:
Radiazione Laser invisibile.
Non osservare direttamente.
Prodotto laser di CLASSE 1M.

3
Italiano
2. DESCRIZIONE DEL PRODOTTO
Trasmettitore (OPT-TX DT) e ricevitore (OPT- RX DT) ottico per la distribuzione di segnali satellitari e
digitali terrestri su un unico cavo in fibra ottica monomodale.
I segnali tradizionali RF in ingresso al trasmettitore OPT-TX DT vengono convertiti e distribuiti su una
fibra ottica monomodale che può essere divisa tramite partitori e derivatori passivi fino a raggiungere
molteplici connessioni ottiche (PON=Passive Optical Network) con un unico trasmettitore.
Il ricevitore OPT-RX DT converte il segnale ottico in ingresso in 4 uscite universali mettendo quindi a
disposizione di 4 diversi utenti il segnale TV e SAT con tutti i servizi e contenuti offerti dai broadcaster,
come se fossero direttamente connessi alla propria antenna e parabola.
Il sistema prevede l’utilizzo di un LNB tradizionale e dispone di 5 uscite passanti (4 SAT + 1 TV) per
consentire l’installazione in cascata di altri trasmettitori o l’applicazione in cascata di un sistema
tradizionale a multiswitch.
L’AGC (Controllo Automatico del Guadagno) presente sul trasmettitore facilita la configurazione del
prodotto regolando automaticamente il livello del segnale in ingresso al laser ottico.
SAT IN: connettori F di ingresso per le quattro polarizzazioni satellitari IF (950 ÷ 2150MHz) con
telealimentazione LNB
TV IN : connettore F per l’ingresso del segnale TV (87 ÷ 862MHz)
TEST SAT: connettore F per l’uscita segnale test SAT, polarità HH, livello per transponder 60dBµV
TEST TV: connettore F per l’uscita segnale TV 87 ÷ 862MHz, potenza complessiva 74 dBµV
OPTICAL OUTPUT: connettore SC-APC di uscita del trasmettitore ottico per il link in fibra
SAT OUT: connettori F di uscita per le quattro polarizzazioni satellitari IF (950 ÷ 2150MHz) per
eventuale connessione in cascata di altri dispositivi
TV OUT : connettore F per l’uscita del segnale TV (87 ÷ 862MHz)
LED alimentazione: acceso (verde) quando il prodotto è alimentato
ALARM LED: il led di allarme indica il malfunzionamento del laser di trasmissione.
Messa a terra dell’impianto d’antenna (secondo EN60728-11)

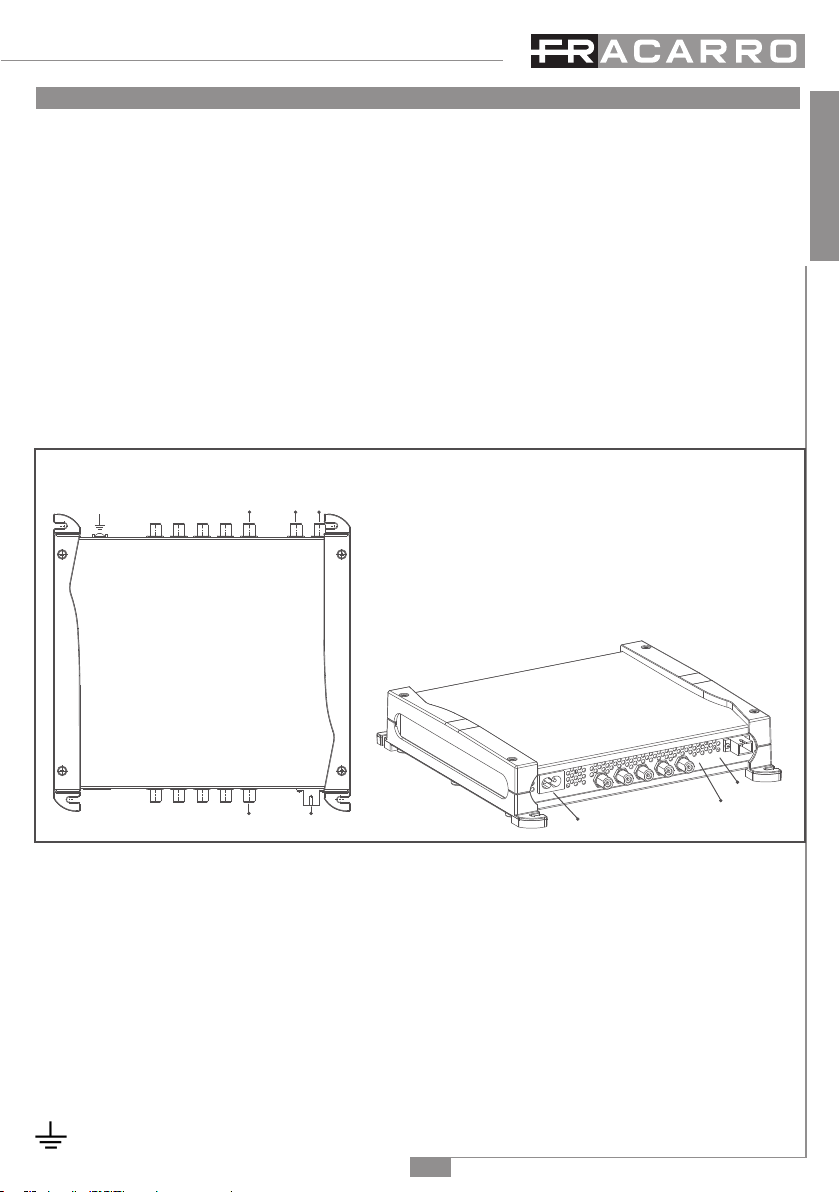

Vista dall’alto OPT-TX DT e indicazioni connettori
}
SAT
Input TV Input Test SAT
}
SAT
Output Optical
Output
TV
Output
Test
TV
Alarm LED
Connettore di alimentazione
Led alimentazione


4
Italiano
OPTICAL INPUT: connettore SC-APC di ingresso del ricevitore ottico. Usato per il link in fibra
per i segnali delle polarizzazioni satellitari e per i segnali TV.
TV+SAT OUT: 4 connettori F per uscite miscelate TV+SAT (87 ÷ 862MHz , 950 ÷ 2150MHz)
LED alimentazione: acceso (verde) quando il prodotto è alimentato
Messa a terra dell’impianto d’antenna (secondo EN60728-11)
Funzionamento del sistema:
La distribuzione in fibra ottica ha come impianto di testa un sistema di ricezione di tipo tradizionale e
quindi antenne, parabole e LNB tradizionali ed eventuali centrali di equalizzazione ed amplificazione
dei segnali; i segnali tv e sat vengono inviati ad un trasmettitore ottico OPT-TX DT che trasforma
le variazioni di segnale elettrico in variazioni di segnale luminoso adattando di fatto i segnali per
essere trasferiti a distanza su fibra ottica. La fibra è deputata al trasporto dei segnali.
Ogni qual volta si necessita di dividere questo segnale in più linee al pari degli impianti tradizionali, si
utilizza un dispositivo chiamato divisore ottico o splitter ottico (VOV o VOT), il quale suddivide in più
linee di trasporto ottico il segnale senza perdita di qualità, seppur con un’attenuazione calcolata.
Una volta in prossimità dell’unità da servire il segnale ottico viene riconvertito in segnale tradizionale
dal ricevitore ottico OPT-RX DT che alla sua uscita genera i segnali RF, messi a disposizione
dell’utente finale tramite la componentistica tradizionale (cavi coassiali e prese demiscelate)
3. INSTALLAZIONE DEL PRODOTTO
ATTENZIONE: Non è possibile effettuare un collegamento ottico diretto tra OPT-TX
DT e OPT-RX DT. Ciò è possibile solo utilizzando attenuatori ottici di linea in quanto la potenza
massima in ingresso al ricevitore ottico OPT-RX DT non può superare i -7dBm.
Verificare il livello ottico del segnale sulla fibra tramite un misuratore ottico prima di
collegarla al ricevitore OPT-RX DT.
}
TV + SAT
output
Optical
Input
Led
aliementazione

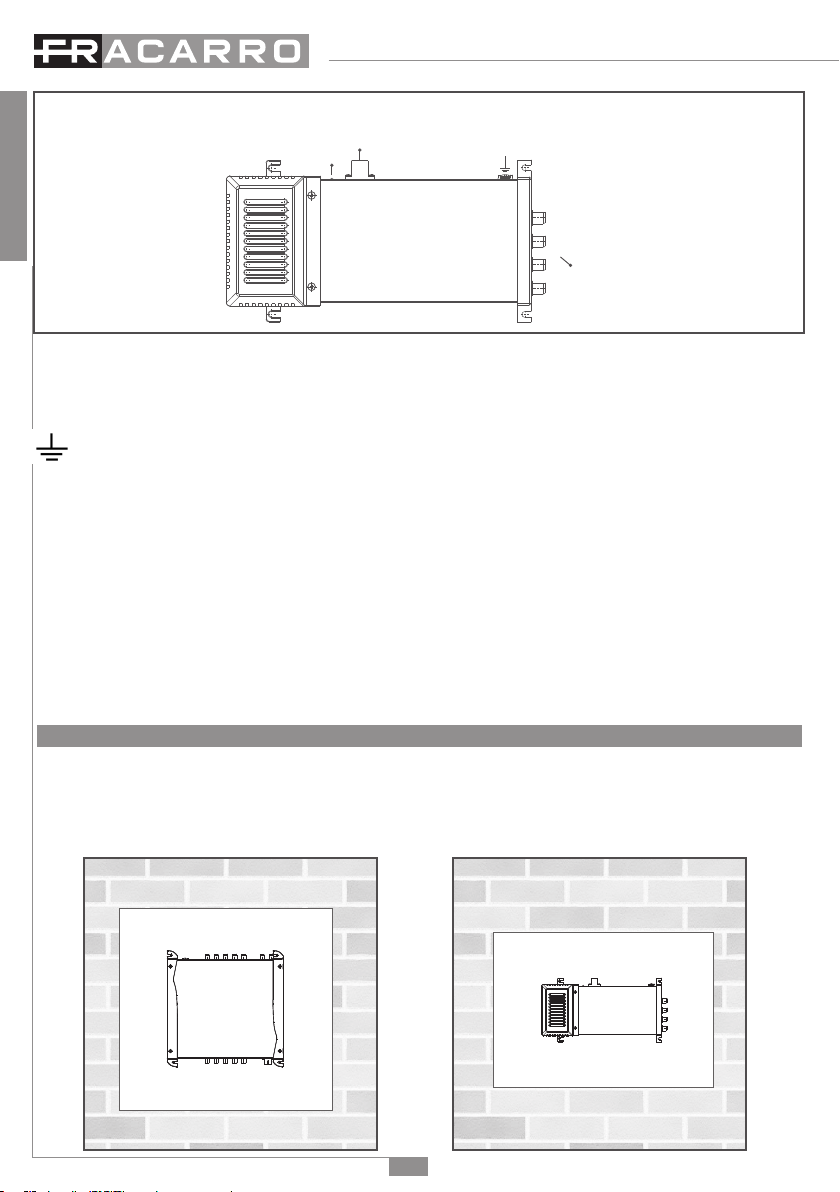

Vista dall’alto OPT-RX DT e indicazioni connettori


5
Italiano
3.1 Installazione prodotti
Il trasmettitore (OPT-TX DT) e il ricevitore (OPT- RX DT) possono essere fissati a muro utilizzando
le staffe integrate nella meccanica del prodotto.
Si preveda lo spazio necessario per il collegamento del cavo di alimentazione e la corretta
ventilazione del prodotto. (vedi figura pagina precedente)
3.2 Collegamento fibra ottica
Il trasmettitore OPT-TX DT e il ricevitore OPT-RX DT dispongono entrambi di un connettore ottico
SC-APC. I partitori e derivatori della serie VOV e VOT dispongono di prese per connettori MINI.
Utilizzare le bretelle SC-APC -> MINI (PR Adpt, cod. 287226) per collegare i dispositivi OPT alla
distribuzione ottica (dispositivi VOV e VOT).
Fracarro fornisce cavi preintestati, con connettori MINI, di diversa lunghezza per la connessione
dei dispositivi passivi VOV e VOT.
Attenzione: Per preservare e proteggere le superfici di contatto dei connettori ottici è buona
regola mantenere le protezioni di bussole e ferule in posizione fino al momento della connessione
o l’eventuale pulizia tramite appositi strumenti dedicati.
Fibra con connettore SC-APC
Fibra con connettore MINI
Ferula
tappo di protezione della fibra
Installazione e rimozione fibra sui dispositivi VOV e VOT
1) Rimuovere la protezione
dal connettore senza
toccare la ferula
2) Inserire il connettore
seguendo la guida sui
connettori, fino a sentire un
click
3) Per rimuovere la fibra,
premere il connettore ed
estrarre il cavo.

6
Italiano
4. ISTRUZIONI PER L’UTILIZZO
4.1 Dimensionamento di un impianto in fibra ottica
Per il dimensionamento dell’impianto in fibra ottica si deve tener conto del livello ottico del segnale
in ingresso ai ricevitori OPT-RX DT e dunque dell’attenuazione ottica della tratta dato che la potenza
ottica in uscita al trasmettitore OPT-TX DT è fissa (+7.5dBm tipico).
Il ricevitore OPT-RX DT garantisce un adeguato livello del segnale TV e SAT alla presa utente se
il segnale ottico al suo ingresso è compreso tra -8dBm e -14dBm ottici e il segnale
RF in ingresso all’OPT-TX DT rispetta le indicazioni riportate nel paragrafo successivo.
L’attenuazione ottica di tratta consentita al sistema deve essere compresa tra 15 e 21dB ottici.
Nel catalogo sono presenti attenuatori ottici di linea, partitori e derivatori con attenuazioni diverse
(in passaggio e in derivazione) che permettono di ottimizzare gli impianti, soprattutto in classiche
distribuzioni in cascata, in modo da ottenere un livello del segnale ottico ricevuto dall’OPT-RX
DT compreso tra -8dBm e -14dBm. Fare riferimento alle specifiche dei prodotti per calcolare le
attenuazioni ottiche dei dispositivi.
ATTENZIONE:
• Non sono ammessi collegamenti diretti tra OPT-TX DT e OPT-RX DT, a meno di
utilizzo di opportuni attenuatori ottici di linea
• E’ indispensabile utilizzare un misuratore di segnale ottico per verificare il livello ottico d’ingresso
all’OPT-RX DT ed evitare di danneggiare il fotodiodo ricevente (potrebbe danneggiarsi se il
segnale in ingresso è superiore a 0dBm).
• Se i segnali in ingresso non avessero una qualità ottimale o in caso di distribuzione di un
elevato numero di segnali ad un elevato numero di prese, si consiglia di ridurre il budget ottico
o l’utilizzo di partitori della serie professionale con connettori SC-APC
4.2 requisiti del segnale in ingresso al trasmettitore ottico OPT-TX DT
Per la corretta trasmissione dei segnali sulla fibra ottica, i segnali RF devono rispettare le seguenti
condizioni:
TV (DTT/CATV)
Per garantire la corretta trasmissione e ricezione dei segnali TV si consiglia di equalizzare i segnali
in ingresso al trasmettitore, soprattutto nel caso di trasmissione di un elevato numero di canali.
Indicativamente i segnali in ingresso devono rispettare le seguenti condizioni:
1. I segnali da trasmettere devono avere un livello ≥74dBµV per poter garantire la corretta
ricezione da parte dei ricevitori OPT-RX DT anche dopo un’attenuazione ottica di 21dB.
2. Potenza massima d’ingresso (overall input power): -19dBm (90dBµV)
La potenza massima ≤-19dBm (90dBµV) è garantita nei seguenti casi:
•40canaliTVequalizzatia74dBµV
•20canaliTVconlivellomassimo77dBµV
•16canaliTVconlivellomassimo78dBµV
•8canaliTVconlivellomassimo81dBµV
Qualora i segnali TV in ingresso non avessero una qualità ottimale o non fossero correttamente
equalizzati, è consigliabile dimensionare l’impianto tenendo un’attenuazione ottica inferiore a 21dB
per garantire la corretta ricezione del segnale in presa (soprattutto nel caso di trasmissione di un
elevato numero di canali).
FM e DAB
Il livello dei segnali FM e DAB deve essere inferiore di almeno 10dB rispetto alla potenza d’ingresso
(overall input power) del segnale TV.

7
Italiano
SAT
1. Livello segnali in ingresso: 69÷86dBµV
Il livello dei trasponder in ingresso all’OPT-TX DT deve essere compreso tra 69 e 86dBµV
per il corretto funzionamento dell’ACG (controllo automatico del guadagno)
2. Piattezza in banda: 4dB
E’ consigliato equalizzare i trasponder all’interno della stessa polarità in modo che il dislivello
massimo tra i trasponder da trasmettere su fibra sia di 4dB per garantire la corretta
ricezione al ricevitore.
4.3 livelli in uscita al ricevitore ottico OPT-RX DT
Il livello in uscita dal ricevitore ottico OPT-RX DT dipende dal numero di segnali trasmessi in fibra e
dall’attenuazione ottica della tratta.
Si tenga conto che 1dB di perdita ottica equivale a 2dBµV di attenuazione al livello elettrico (RF).
Di seguito vengono riportati alcuni livelli di riferimento dei segnali in uscita al ricevitore:
TV (DTT/CATV)
La potenza totale in uscita è pari a -32dBm (77dBµV) con 21dB di attenuazione ottica, per cui
meno multiplex vengono trasmessi, maggiore sarà il livello e la qualità in uscita.
Livello RF in uscita per MUX
Numero MUX Livello ottico al ricevitore -8dBm Livello ottico al ricevitore -14dBm
40 73dBµV 61dBµV
16 77dBµV 65dBµV
8 80dBµV 68dBµV
4 83dBµV 71dBµV
Tab.1 indicazioni livelli di uscita all’OPT-RX DT - segnale TV
Nota: 1dB ottico equivale a 2dB a livello elettrico (RF).
SAT
Il livello tipico del segnale SAT in uscita dell’OPT-RX DT è:
• 66dBµV per trasponder con un livello ottico di -14dBm in ingresso al ricevitore (21dB di
attenuazione ottica)
• 78dBµV per trasponder con un livello ottico di -8dBm in ingresso al ricevitore (15dB di
attenuazione ottica)
FM e DAB
Il livello dei segnali FM e DAB rispetterà il dislivello d’ingresso rispetto al segnale TV.
NOTA:
I livelli dei segnali alle prese utenti devono rispettare i valori imposti dalla normativa EN50083-7
(DTT: 45÷74dBµV - SAT: 47÷77dBµV). In alcuni casi sarà necessario attenuare il segnale RF in
uscita dal ricevitore o, se possibile, il segnale ottico al suo ingresso tramite componenti passivi
quali attenuatori ottici di linea.

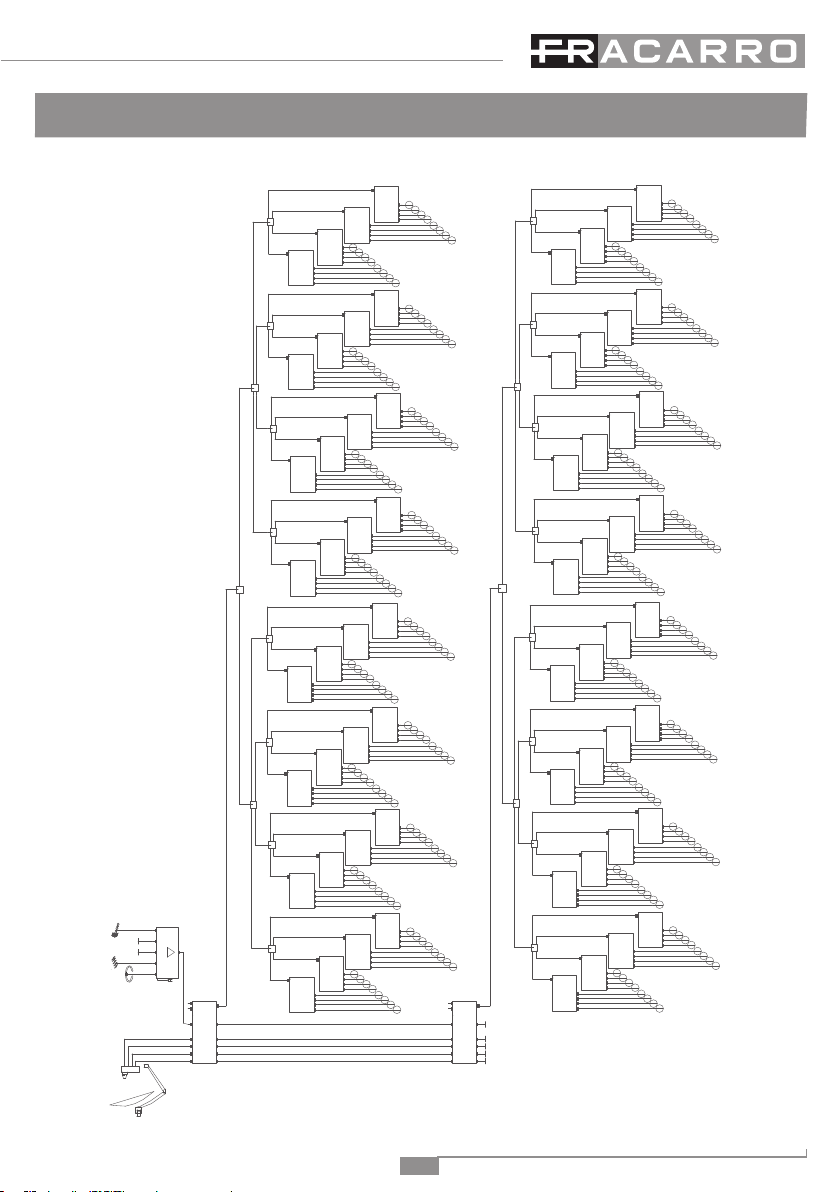

5. ESEMPI TIPICI DI IMPIANTO
Alcuni schemi di esempio sono disponibili nelle ultime pagine del manuale e nel sito www.fracarro.com

8
Italiano
6. SPECIFICHE TECNICHE
Trasmettitore Home Fibre OPT-TX DT
Codice Fracarro 270694
Ingressi RF n.° 5 (4SAT + 1TERR)
Uscite RF n.° 7 (4 SAT + 1TERR + 2TEST)
Uscita Ottica n.° 1 SC/APC
INGRESSI SAT
Banda passante MHz 950 ÷ 2150
Tipo di connettore F Femmina
Return loss d’ingresso dB 10
Perdita d’inserzione linea passante dB <2
Livello d’ingresso dBµV 69 ÷ 86
INGRESSO TV
Banda passante MHz 87 ÷ 862
Tipo di connettore F Femmina
Return loss d’ingresso dB 10
Perdita d’inserzione linea passante dB 2
Potenza d’ingresso (Potenza complessiva) dBµV 90
USCITE Test
Banda passante MHz 87 ÷ 862 / 950 ÷ 2150 (polarità HH)
Tipo di connettore F Femmina
Return loss d’ingresso dB 10
Livello uscita Test dBµV 74 (TV) potenza complessiva
60 (SAT) per transponder
USCITA Ottica
Tipo di connettore SC/APC
Lunghezza d’onda nm 1310
Potenza ottica dBm +7.5
Return loss ottico dB >45
Classe di sicurezza 1M
Caratteristiche principali
Tensione di alimentazione Vac/Hz 184 ÷ 264 / 50 – 60
Potenza consumata W 15
Telealimentazione LNB mA 200@14V (4 connettori SAT)
Temperatura di lavoro °C -5 ÷ +50
Dinamica AGC per modulazione Laser TX dB 20
Segnalazioni luminose Led Verde di alimentazione
Led Rosso segnalazione extracorrente Laser
Dimensioni l x h x p mm 230x230x50

9
Italiano
Ricevitore Home Fibre QUAD OPT-RX DT
Codice Fracarro 270693
Ingresso Ottico n.° 1 SC/APC
Uscite RF n.° 4 (TERR + SAT)
INGRESSO Ottico
Connettore Ottico SC/APC
Lunghezza d’onda nm 1310
Return loss ottico dB >45
Potenza ottica in ingresso (min ÷ max) dBm -8 ÷ -14
USCITE RF
Banda MHz 87 ÷ 862 / 950 ÷ 2150
Tipo di connettore F Femmina
Return loss dB 10
Livello d’uscita @ -14dBm ottici dBµV 77±5 (TV) potenza complessiva
66±5 (SAT) per transponder
Controllo porte d’uscita DiSEqC
Caratteristiche principali
Tensione di alimentazione Vac/Hz 184 ÷ 264 / 50 - 60
Potenza consumata W 7
Temperatura di lavoro °C -5 ÷ +50
Segnalazioni luminose Led verde di alimentazione
Dimensioni l x h x p mm 250x125x50

10
English
1. SAFETY WARNINGS
The product must be installed by a qualified engineer, according to the local safety standards and
regulations.
The product is classified as Class II, in accordance with EN 60065, and for this reason it doesn’t
need to be connected to the protective earth (PE) of the mains supply.
Installation warnings
• Only use the original power cable (adaptor) supplied and install the product so that the mains
plug is easily accessible.
• The product must not be exposed to dripping or splashing liquids and so must be installed
indoors in a dry place.
• Humidity and condensation could damage the product. In case of condensation, wait until
the product is dry before using it.
• Don’t install the product above or close to heat sources, in dusty places or where it might
come into contact with corrosive substances.
• Keep the product away from heat sources to prevent some parts or components of the unit
to catching fire.
• To fix the product to the wall use suitable expansion bolts.
• Leave enough space around the product housing to ensure sufficient ventilation.
“An excessive operating temperature and/or excessive heat may affect the performance
and the lifespan of the product.”
• Never look inside the product’s optical connectors. The laser radiation is not visible with the
naked eye and therefore it is not possible to prevent long term damage.
• When working with the splitter’s optical connectors make sure that the lasers of any optical
transmitters connected to it are switched off.
• In accordance with the European Directive 2004/108/EC (EMC), the product must be
installed using devices, cables and accessories that comply with this directives requirements
for fixed installations.
Aerial system earth connection
The unit must be connected to the ground electrode of the antenna installation according to
the standard EN60728-11. We recommend following the provisions of standard EN60728-11
therefore not connecting the ground electrode to the earthing of the power supply network.
IMPORTANT:
Only trained and authorised personnel can open the product. In case of failure, do not try to repair
the product; otherwise the guarantee will no longer be valid.

INVISIBLE LASER RADIATION
DO NOT VIEW DIRECTLY WITH
OPTICAL INSTRUMENTS
(MAGNIFIERS)
CLASS 1M LASER PRODUCT
LASER RADIATION

11
English
2. PRODUCT DESCRIPTION
Optical transmitter (OPT-TX DT) and optical receiver (OPT-RX DT) for distributing satellite and digital
terrestrial signals through a single-mode fibre optic cable.
The incoming RF signals to the OPT-TX DT transmitter are converted and distributed through a
single-mode fibre optic that can be split by splitters and passive taps enabling them to be sent to
multiple optical connections (PON=Passive Optical Network) using a single transmitter.
The OPT-RX DT receiver converts the incoming optical signal in to 4 universal outputs, therefore
enabling the TV and SAT signal to be available for 4 different users, with all the services and products
offered by the broadcaster, as if they were directly connected to an independant aerial or dish.
The system requires the use of a conventional LNB and provides a traditional 5 core output (4 SAT
+ 1 TV) to enable a cascadable installation to additional transmitters or to a traditional multiswitch
system.
The AGC (Automatic Gain Control) in the transmitter makes the product configuration much easier
by automatically adjusting the input signal level to the optical laser.
SAT INPUT: F input connectors for the four IF satellite polarities (950 - 2150MHz) with LNB
remote power
TV INPUT: F input connector for the TV signal (87 - 862MHz)
TEST SAT: F output connector for the SAT test signal, HH polarity (RF level: 60dBµV per transponder)
TEST TV: F output connector for the TV signal 87 - 862MHz (RF level: 74dBµV overall power)
OPTICAL OUTPUT: SC-APC output connector for the optical transmitter for the fibre link
SAT OUTPUT: F output connectors for the four IF satellite polarities (950 - 2150MHz) for possible
cascade applications to other devices
TV OUT : F output connector for the TV signal (87 - 862MHz).
POWER ON LED: On (green) to show the product is turned on.
ALARM LED: the alarm LED shows that the transmission laser is not working correctly.
Earthing the antenna installation (according to EN60728-11 standard).
}
SAT
Input TV Input Test SAT
}
SAT
Output Optical
Output
TV
Output
Test
TV
Alarm LED
Power Supply
Power on LED


12
English
OPTICAL INPUT: SC-APC input connector for the optical receiver. Used for the fibre link for the
satellite polarisation and TV signals.
TV+SAT OUT: 4 F connectors for mixed TV+SAT outputs (87 - 862MHz, 950 - 2150MHz)
Aerial system earth connection (according to EN60728-11 standard)
POWER ON LED: On (green) to show the product is turned on.
Aerial system earth connection (according to EN60728-11 standard).
System Functions:
The headend system in a fibre optic distribution network uses traditional receptive devices, i.e.
aerials, dishes and traditional LNB’s and any signal equalisation and amplification units.
TV and SAT signals are sent to an OPT-TX DT optical transmitter, which converts the electrical
signals into luminous signals, therefore enabling the distribution via a fibre optic infrastructure
over long distances.
Like traditional systems, each time this signal has to be split over a number of lines, a device called
an optical divider or optical splitter (VOV or VOT) is used this splits the signal into a number of
optical transport lines without any fall in quality even with a calculated attenuation.
Once the optical signal is in the vicinity of the unit to be served, it is reconverted into a traditional
signal by the OPT-RX DT optical receiver which on output generates the RF signals provided to the
end user by means of traditional components (coaxial cables and filtered outlet sockets).
3. PRODUCT INSTALLATION
ATTENTION: A direct optical connection cannot be made between the OPT-TX DT
and OPT-RX DT. The connection can only be made using optical line attenuators as the overall
input power to the OPT-RX DT optical receiver must not exceed -7dBm.
Check the optical level of the signal on the fibre using an optical light meter
before connecting it to the OPT-RX DT receiver.
}
TV + SAT
output
Optical
Input
Power on led


13
English
3.1 Product Installation
The transmitter (OPT-TX DT) and receiver (OPT- RX DT) can be wall mounted using the brackets
that are incorporated in the product mechanics.
The space is provided for connecting the power lead and for correct ventilation of the product
(see figure on the next page).
3.2 Fibre Optic Connections
The OPT-TX DT transmitter and OPT-RX DT receiver both have an SC-APC optical connector. The
splitters and dividers in the VOV and VOT series have sockets for MINI connectors.
Use the SC-APC -> MINI links (PR ADAPT, code 287226) to connect the OPT devices to the
optical distribution (VOV and VOT devices).
Fracarro provides patch cables with MINI connectors of different lengths for connecting the
passive VOV and VOT devices.
Attention: To conserve and protect the contact surfaces of the optical connectors the bushing
and ferule protectors should be left in position until the connections are made or can be cleaned
using the correct tools.4. ISTRUZIONI PER L’UTILIZZO
SC/APC Fibre Optic Connectors
MINI Fibre Optic Connectors
Ferule
Protection cap
Installing and removing the fibre cable to the VOV and VOT devices:
1) Remove the protective
cover from the connector
without touching the ferule.
2) Insert the connector
following the guides until it
clicks into place.
3) To remove the fibre,
press the connector and
pull out the cable.

14
English
4. USER’S INSTRUCTIONS
4.1 Dimensioning A Fibre Optic system
When designing a fibre optic system it is important to consider the optical input level to the OPT-
RX DT receivers, suitable attenuation is required and must be calculated at each point to ensure
the system falls within the required parameters. The optical output power from the OPT-TX DT
transmitter is fixed (+7.5dBm typical).
The OPT-RX DT receivers can guarantee that the correct level of TV and SAT signals are available
to the end users sockets. This guarantee is on the proviso that the input level of the optical
signal is between -8dBm and -14dBm therefore giving an optical attenuation range of 15
to 21dB.
The catalogue includes a range of optical line attenuators, splitters and dividers with different
attenuation values to enable the optimisation of the system, especially when considering a classic
cascade distributions, to obtain an optical signal level from the OPT-RX DT of between -8dBm and
-14dBm. Refer to the product specifications to calculate the optical attenuations for the devices
ATTENTION:
• Direct connections are not allowed between the OPT-TX DT and OPT-RX DT,
unless the correct line optical attenuators are used.
• An optical signal reader must be used to check the optical input level to the OPT-RX DT and
to prevent damaging the receiving photodiode (damage can be caused if the optical input
signal is higher than 0dBm).
• If the quality of the input signals are not optimised, or if a lot of signals have to be distributed
to a lot of sockets, the optical budget should be reduced or professional splitters should be
used with SC-APC connectors.
4.2 Requirements for the input signal to the OPT-TX DT optical transmitter
For the signals to be correctly transmitted through the fibre optic, the RF signals must respect the
following requirements:
TV (DTT/CATV)
To ensure the TV signals are transmitted and received correctly, the input signals to the transmitter
should be equalised, especially if a lot of channels are being transmitted.
As an indication, the input signals should respect the following requirements:
1. The transmitter signal level should be ≥74dBµV to guarantee correct reception by the OPT-
RX DT receivers, even after an optical attenuation of 21dB.
2. Overall input power: -19dBm (90dBµV)
3. The overall power ≤-19dBm (90dBµV) is guaranteed in the following cases:
•40TVchannelsequalisedat74dBµV
•20TVchannelswithamaximumlevelof77dBµV
•16TVchannelswithamaximumlevelof78dBµV
•8TVchannelswithamaximumlevelof81dBµV
If the TV input signal quality is not optimal or not correctly equalised, then the system should be
designed considering an optical attenuation lower than 21dB to guarantee correct signal reception
at the socket (especially when a lot of channels are being transmitted).
FM and DAB
The FM and DAB signal levels should be at least 10dB lower than the overall input power of the
TV signal.

15
English
SAT
1. Input signal level: 69-86dBµV
The input transponder level to the OPT-TX DT must be between 69 and 86dBµV for the
ACG to function correctly.
2. Band flatness: 4dB
The transponders should be equalised within the same polarity so that the maximum
difference in level between the transponders transmitting through the fibre is 4dB, to ensure
the receiver is able to receive correctly.
4.3 Output levels to the OPT-RX DT optical receiver
The output level to the OPT-RX DT optical receiver depends on the number of signals transmitted
through the fibre and the optical attenuation of the section.
Remember that 1dB of optical fall equals 2dBµV of attenuation to the electric level (RF).
Below some reference levels are given for the output signals to the receiver:
TV (DTT/CATV)
The overall output power is -27dBm (82dBµV) with 21dB of optical attenuation which means that
the fewer multiplexes that are transmitted, the better the output level and quality.
RF output level per MUX
No. of Muxes Receiver optical Input -8dBm Receiver optical Input -14dBm
40 73dBµV 61dBµV
16 77dBµV 65dBµV
8 80dBµV 68dBµV
4 83dBµV 71dBµV
Table 1 Indications of output levels to the OPT-RX DT – TV signal
N.B.: 1dB optical equals 2dB at electric level (RF).
SAT
The typical output SAT signal level to the OPT-RX DT is:
• 74dBµV for transponders with an optical level of -14dBm input to the receiver (21dB of optical
attenuation)
• 86dBµV for transponders with an optical level of -8dBm input to the receiver (15dB of optical
attenuation)
FM and DAB
The FM and DAB signal levels respect the difference of input level in relation to the TV signal.
N.B.:
The signal levels to the user sockets must respect the set points given in the EN50083-7 standard
(DTT: 45-74dBµV – SAT: 47-77dBµV). In certain cases the RF output signal from the receiver, or if
possible the input optical signal, will have to be attenuated by means of passive components such
as optical line faders.
5. TYPICAL INSTALLATION EXAMPLES
Some example diagrams are available at the end of the manual and on the website www.fracarro.com

16
English
6. TECHNICAL SPECIFICATIONS
Home Fibre Transmitter OPT-TX DT
Fracarro code 270694
RF inputs No. 5 (4SAT + 1TERR)
RF outputs No. 7 (4 SAT + 1TERR + 2TEST)
Optical output No. 1 SC/APC
SATELLITE INPUTS
Bandwidth MHz 950 - 2150
Connectors type F Female
Input return losses dB 10
Trunk line insertion losses dB <2
RF input level dBµV 69 - 86
TERRESTRIAL INPUT
Bandwidth MHz 87 - 862
Connector type F Female
Input return loss dB 10
Trunk line insertion loss dB 2
Overall input power dBµV 90
TEST OUTPUTS
Bandwidth MHz 87 - 862/950 - 2150 (HH polarity)
Connectors type F Female
Output return losses dB 10
RF Output level dBµV 74 (TV) overall power
60 (SAT) per transponder
OPTICAL OUTPUT
Connector type SC/APC
Wavelength nm 1310
Optical output power dBm +7.5
Optical return loss dB >45
Safety class 1M
MAIN FEATURES
Mains voltage Vac/Hz 184 - 264/50 – 60
Power consumption W 15
LNB remote powering mA 200@14V (4 SAT connectors)
Operating temperature °C -5 to +50
AGC RF level dynamics dB 20
LED information Power on green LED
Extracurrent on laser red LED
Dimensions L x H x W mm 230 x 230 x 50

17
English
QUAD Home Fibre Receiver OPT-RX DT
Fracarro code 270693
Optical input No. 1 SC/APC
RF outputs No. 4 (TERR + SAT)
OPTICAL INPUT
Optical connector SC/APC
Wavelength nm 1310
Optical return loss dB >45
Optical power (min - max) dBm -8 to -14
RF OUTPUTS
Bandwidth MHz 87 - 862/950 - 2150
Connector type F Female
Return loss dB 10
RF output level @ optical -14dBm dBµV 77±5 (TV) overall power
66±5 (SAT) per transponder
Output sat control DiSEqC
MAIN FEATURES
Mains voltage Vac/Hz 184 - 264/50 - 60
Power consumption W 7
Operating temperature °C -5 to +50
LED information Power on green led
Dimensions L x H x W mm 250 x 125 x 50

18
Schema Radiale 1TX 16div-opzione
Star distribution system 1 TX split into 16
VOV4
VOV4 -0.3dBm opt
-8.1dBm opt
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
VOV4
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
VOV4
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
VOV4
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TAS VT
TAS VT
TAS VT
TAS VT
PDM00
IN
OUT
TEST -20dB
TV
OPT-TX DT
OPT-TXDT
RO120N
AZO120N
+7.5dBm opt
L 3 4 5 U
MBJ2356
FM OMNI
BLV6F
SIGMA 6HD
UX-QT
-8.1dBm opt
-8.1dBmopt
-8.1dBmopt
ESEMPI TIPICI DI IMPIANTO
APPLICATION EXAMPLE
Attenzione:
• l’indicazione delle antenne, del centralino o eventuali preamplificatori riportati negli schemi è
puramente indicativa in quanto la scelta dipende esclusivamente dalla tipologia del segnale
ricevuto nella zona di realizzazione dell’impianto.
• I livelli alle prese dipendono dai segnali trasmessi e dal livello ottico in ingresso all’OPT-RX DT
(vedi capitolo 4).
• I valori ottici riportati negli schemi sono calcolati sulla base dei valori medi di specifica dei
componenti passivi utilizzati.
Warning:
• Thechoiceofantennas,dishesandmultibandampliersareshownpurelyasanindicationofa
typicalexample.Caremustbetakentoensurethatthecorrectequipmentisusedtooptimise
bothsignalstrengthandqualitybasedonthegeographicallocationoftheintendedinstallation.
• RFoutletlevelsatthereceiversaredependantonthenumberoftransmittedsignalsoverthe
breandtotheopticalinputlevelatthereceiver(seechapter4).
• Optical levels shown in the following designs are calculated using the typical attenuation
valuesforthepassivecomponentsused.

19
Schema Radiale 2TX 32div
Star distribution system 2 TX, each one split into 32
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OPT-RX DT
OUT
OPT-RX DT
VOV4
VOV4
VOV2
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
VOV4VOV4 VOV4
IN
OUT
TEST -20dB
TV
OPT-TX DT
OPT-TX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OPT-RX DT
OUT
OPT-RX DT
VOV4
VOV4
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
VOV4 VOV4VOV4
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OPT-RX DT
OUT
OPT-RX DT
VOV4
VOV4
VOV2
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
VOV4 VOV4VOV4
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OPT-RX DT
OUT
OPT-RX DT
VOV4
VOV4
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
VOV4VOV4 VOV4
+3.6dBmopt
Optical insertion loss
VOV2 <3.9dBm
VOV4 <7.8dBm
-4.2dBm opt
-12dBmopt
IN
OUT
TEST -20dB
TV
OPT-TX DT
OPT-TX DT
RO120N
AZO120N
+7.5dBmopt
L 3 4 5 U
MBJ2356
FM OMNI
BLV6F
SIGMA6HD
UX-QT

20
Schema Radiale 1TX 8div
Star distribution system 1 TX split into 8
VOV4
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
VOV4
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
OUT
OPT-RX DT
OUT
OPT-RX DT
TV SAT
TV SAT
TV SAT
TV SAT
PDM00
VOV2
OPT.ATT 7dB
+2.5dBm opt
-3.4dBm opt
-11.2dBmopt
-11.2dBm opt
-3.4dBm opt
IN
OUT
TEST -20dB
TV
OPT-TX DT
OPT-TX DT
RO120N
AZO120N
+7.5dBm opt
L 3 45U
MBJ2356
FM OMNI
BLV6F SIGMA 6HD
UX-QT
