Franke AQUA135 User manual

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm / 29.10.15
Montage- und Betriebsanleitung
EN Installation and operating instructions NL Montage- en bedrijfsinstructies EL Συναρμολόγηση και οδηγίες λειτουργίας
ES Instrucciones de montaje y servicio PL Instrukcja montażu i obsługi IT Istruzioni per il montaggio e l'uso
CS Návod pro montáž a provoz SV Monterings- och driftinstruktion RO Montaj şi instrucţiuni de funcţionare
FR Notice de montage et de mise
en service HU Szerelési és használati útmutató RU Инструкция по монтажу ивводу в эксплуатацию
FI Asennus- ja käyttöohje

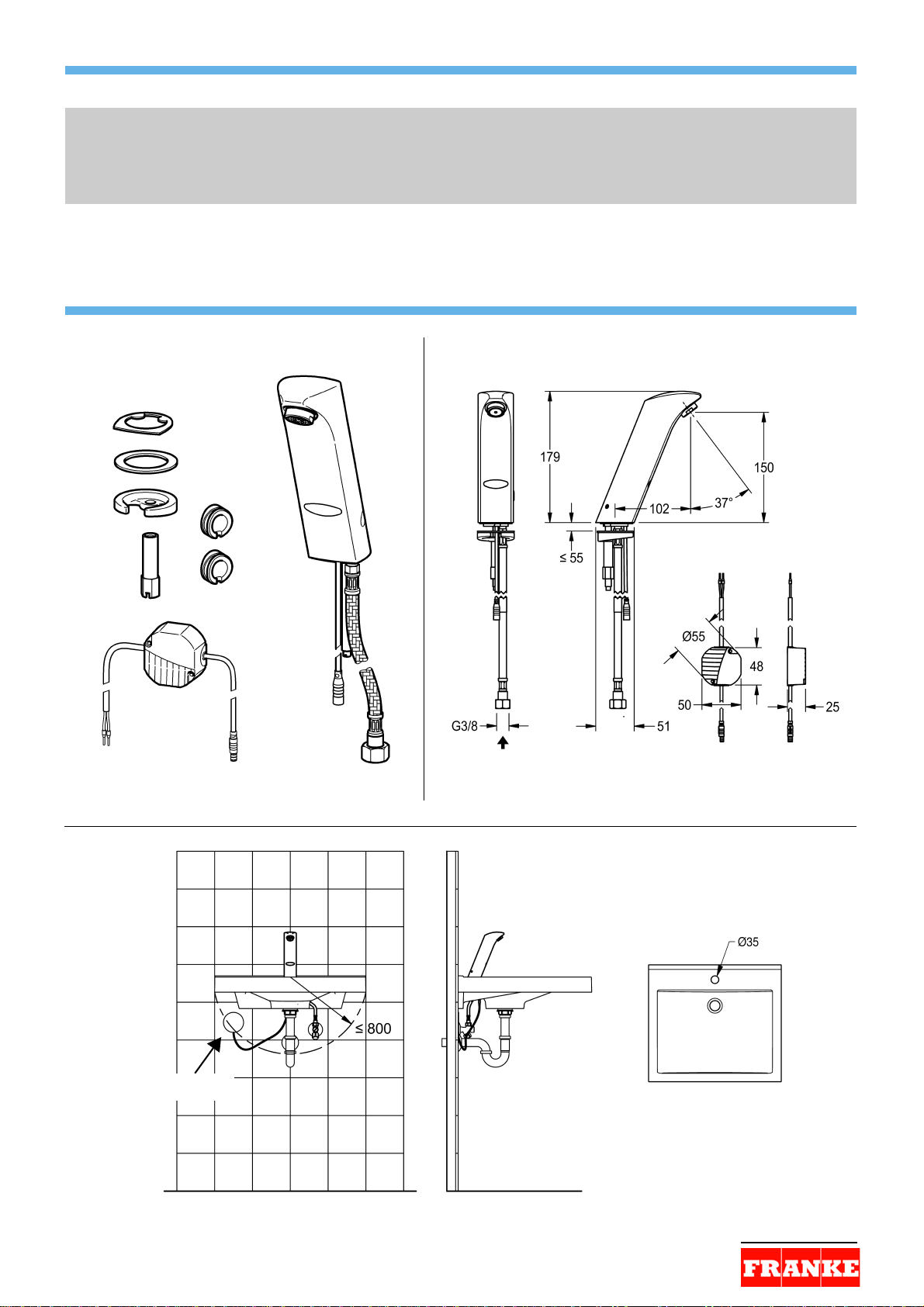

AQUA135
7612982162879
2000102697
Ø65 × 45
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
2
EN Important notes NL Belangrijke aanwijzingen EL
Σημαντικές οδηγίες
Before installing flush piping
system!
After completing the installation,
set the temperature limiter!
The fitting must be operated only
with original mesh filters and
return flow inhibitors!
Voor installatie buisleidingen
spoelen!
Na de montage de temperatuur-
begrenzing instellen!
Armatuur alleen met originele
zeven en terugstroomkleppen
gebruiken!
Πριν από την εγκατάσταση
ξεπλύνετε τις σωληνώσεις!
Αφού γίνει ησυναρμολόγηση
ρυθμίστε το όριο της θερμοκρασίας!
Ημπαταρία να λειτουργεί μόνο με
γνήσια κόσκινα και συστήματα
ανάσχεσης της αναρροής!
FR Remarques importantes PL
Ważne wskazówki
IT Avvertenze importanti
Rincer les conduites avant
d’installer !
Une fois le montage terminé, rég-
ler la limitation de température !
Ne faire fonctionner la
robinetterie qu'avec les filtres et
clapets de non retour d'origine !
Przed instalacjąprzepłukaćrury!
Po zakończeniu montażu ustawić
ograniczenie temperatury!
Armatury należy używaćwyłącznie
z oryginalnymi sitkami i zaworami
zwrotnymi!
Sciacquare le tubazioni prima di
installare!
Una volta terminata l'installazione,
impostare la limitazione di
temperatura!
Utilizzare la rubinetteria
esclusivamente con i filtri e le
valvole antiriflusso originali!
DE Wichtige Hinweise SV Viktiga informationer RU
Важные указания
Vor Installation Rohrleitungen
gemäß DIN 1988 spülen!
Nach erfolgter Montage die
Temperaturbegrenzung
einstellen!
Armatur nur mit original Sieben
und Rückflussverhinderern
betreiben!
Spola igenom rörledningarna
före installation!
När monteringen har gjorts skall
temperaturbegränsningen ställas
in!
Använd armaturen endast med
originalsilar och originalåterflö-
desförhindrare!
Перед инсталляцией промыть
трубки!
После монтажа отрегулировать
температурный предел!
Эксплуатировать арматуру только
соригинальными фильтрами и
клапанами обратного течения!
ES Indicaciones importantes HU Fontos utasítások RO Indicaţii importante
¡Enjuagar las tuberías antes de
instalar!
¡Ajuste el límite de temperatura
tras realizar el montaje!
¡La grifería debe hacerse
funcionar únicamente con los
tamices y las válvulas antiretorno
originales!
Telepítés előtt öblítse át a cső-
vezetékeket!
Összeszerelést követően állítsa
be a hőmérséklet-korlátozást!
Az armatúrát kizárólag eredeti
szűrőkkel és visszafolyás-
gátlókkal üzemeltesse!
A se spăla conductele de ţevi
înaintea instalaţiei!
A se regla limitarea temperaturii
dupămontarea efectuată!
A nu se lua în funcţiune armătura
decât cu site originale şi cu
clapete antiretur!
CS Důležité pokyny FI Tärkeitä ohjeita
Před instalací potrubí
propláchněte!
Po provedené montáži nastavit
omezení teploty!
Provozovat armaturu jen s
originálními sítky a zařízeními
proti zpětnému toku!
Huuhtele putkijohdot ennen
asennusta!
Säädä asennuksen jälkeen
lämpötilan rajoitus!
Käytä varusteet vain
alkuperäisten sihtien ja takaisin-
virtauksen eston kanssa!
www.franke.com
www.franke.de
[email protected] - www.hygiene-shop.eu

3
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
EN Technical data FR Données techniques
Minimum flow pressure 1,0 bar Pression dynamique minimale 1,0 bar
Maximum operating pressure 10 bar Pression de service maximale 10 bars
Recommended flow pressure 3 bar Pression dynamique recommandée 3 bars
Volume flow 0,10 l/s Débit volumique 0,10 l/s
Supply voltage 230 V AC Tension de raccordement 230 V AC
Type of protection IP 55 Type de protection IP 55
Operating voltage 6 V DC Tension de service 6 V DC
DE Technische Daten ES Datos técnicos
Mindestfließdruck 1,0 bar Presión mínima de flujo 1,0 bar
Maximaler Betriebsdruck 10 bar Presión máxima de servicio 10 bares
Empfohlener Fließdruck 3 bar Presión de flujo recomendada 3 bares
Volumenstrom bei 3 bar Fließdruck 0,10 l/s Flujo volumétrico 0,10 l/s
Anschlussspannung 230 V AC Tensión de conexión 230 V AC
Schutzart IP 55 Modo de protección IP 55
Betriebsspannung 6 V DC Tensión de servicio 6 V CC
NL Technische gegevens PL
Dane techniczne
Minimale dynamische druk 1,0 bar Minimalne ciśnienie przepływu 1,0 bar
Maximale werkdruk 10 bar Maksymalne ciśnienie robocze 10 barów
Aanbevolen dynamische druk 3 bar Zalecane ciśnienie przepływu 3 barów
Volumestroom 0,10 l/s Objętościowe natężenie przepływu 0,10 l/s
Aansluitspanning 230 V AC Napięcie przyłączeniowe 230 V AC
Veiligheidsgraad IP 55 Rodzaj ochrony IP 55
Bedrijfsspanning 6 V DC Napięcie robocz 6 V DC
SV Tekniska data FI Tekniset tiedot
Minsta hydrauliska tryck 1,0 bar Vähimmäisvirtauspaine 1,0 bar
Maximalt drifttryck 10 bar Suurin käyttöpaine 10 bar
Rekommenderat hydrauliskt tryck 3 bar Suositeltava virtauspaine 3 bar
Volymström 0,10 l/s Tilavuusvirta 0,10 l/s
Anslutningsspänning 230 V AC Verkkojännite 230 V AC
Skyddsklass IP 55 Suojaustapa IP 55
Driftspänning 6 V DC Käyttöjännite 6 V
IT Specifiche tecniche RU
Технические характеристики
Pressione idraulica min. 1,0 bar Минимальный гидравлический напор 1,0 бар
Pressione di esercizio max. 10 bar Максимальное рабочее давление 10 бар
Pressione idraulica consigliata 3 bar Рекомендуемый гидравлический напор 3бар
Portata volumetrica 0,10 l/s Oбъемный расход 0,10 л/сек
Tensione di allacciamento 230 V AC Напряжение питающей сети
230 В переменного тока
Tipo di protezione IP 55 Вид защиты IP 55
Tensione di esercizio 6 V DC рабочее напряжение 6Впостоянноготока
CS Technické údaje HU Műszaki adatok
Minimální průtočný tlak 1,0 bar Minimális áramlási nyomás 1,0 bar
Maximální provozní tlak 10 bar Maximális üzemi nyomás 10 bar
Doporučený průtočný tlak 3 bar Javasolt áramlási nyomás 3 bar
Průtok 0,10 l/s Volumenáram 0,10 l/s
Přípojné napětí 230 V AC Csatlakozási feszültség 230 V AC
Krytí IP 55 Védelem típusa IP 55
Provozní napětí 6 V DC Üzemi feszültség 6 V DC
EL
Τεχνικά στοιχεία
RO Datele tehnice
Ελάχιστη πίεση ροής 1,0 bar Presiune minimăa curgerii 1,0 bar
Μέγιστη πίεση λειτουργίας 10 bar Presiune maximăde funcţionare 10 bari
Προτεινόμενη πίεση ροής 3 bar Presiune de curgere recomandată3 bari
Ρυθμός ογκομετρικής παροχής 0,10 l/s Fluxul volumic 0,10 l/s
Τάση σύνδεσης 230 V AC Tensiune de alimentare 230 V AC
Είδος προστασίας IP 55 Grad de protecţie IP 55
Τάση λειτουργίας 6VDC Tensiunea de funcţionare 6 V DC
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
4

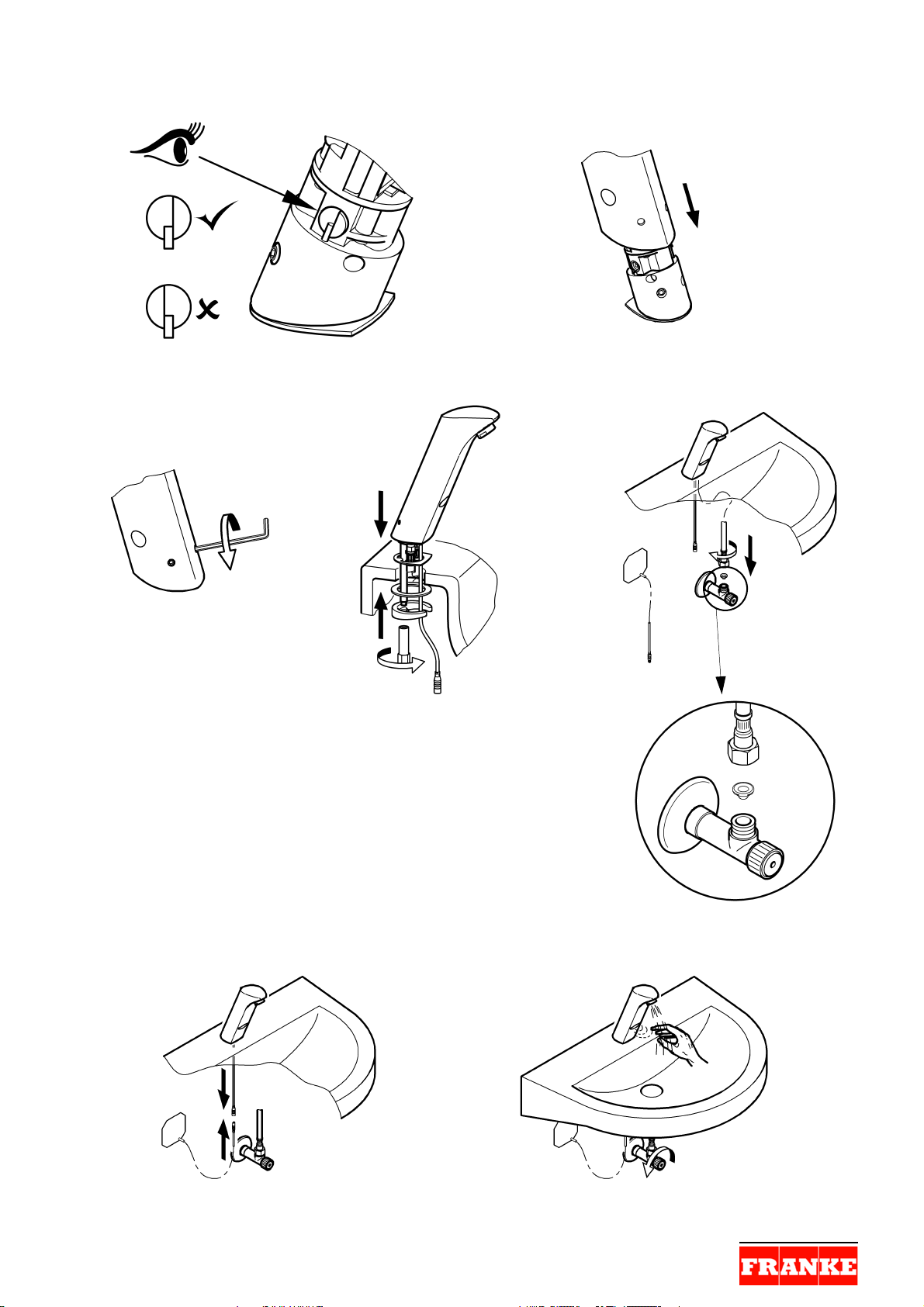

Montage
EN Installation NL Montage EL Συναρμολόγηση
FR Montage PL Montaż IT Montaggio
ES Montaje SV Montering RU Монтаж
CS Montáž HU Szerelés RO Montaj
FI Asennus
13 mm 19 mm
1
on top
2
3
[email protected] - www.hygiene-shop.eu

5
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
Funktion
EN ARed FR A Rouge DE ARot ES ARojo CS AČervený
BBlue BBleu BBlau BAzul BModrý
NL ARood PL A
Czerwony
SV ARöd HU APiros FI A Punainen
B Blauw B
Niebieski BBlå BKék BSininen
EL A
Κόκκινο
IT ARosso RU A
красный
RO ARoşu
B
Μπλε BBlu B голубой BAlbastru
EN Function NL Werking EL λειτουργία
FR Fonctionnement PL Funkcja IT Funzionamento
ES Función SV Funktion RU Функционирование
CS Funkce HU Funkció RO functie
FI Toiminto
54
4
AB
12
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
6

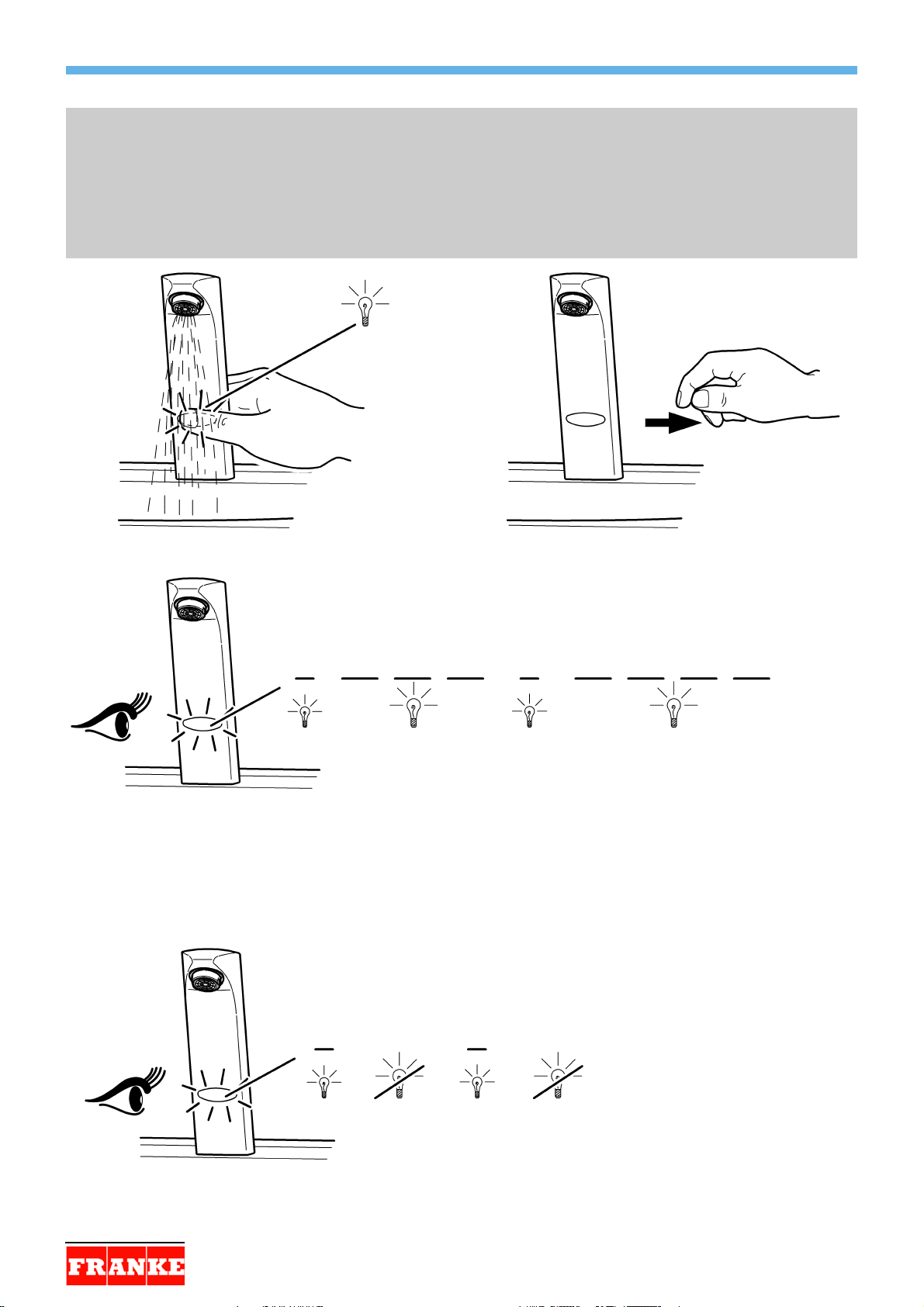

Anzeige: letzter Spülvorgang in Stunden
EN Display: Last flush-process in hours NL Weergave: laatste spoelprocedure in
uren EL Ένδειξη: τελευταία διαδικασία πλύσης σε ώρες
FR Affichage: dernière opération de
rinçage en heures PL Informacja: ostatnie spłukiwanie w godzinach IT Indicazione: ultimo sciacquo in ore
ES Indicación: último proceso de aclarado
en hora SV Indikering: Sista sköljning i timmar RU На дисплее: последний смывной процесс в часах
CS Upozornění: poslední vypláchnutí v
hodinách HU Értesítés: az utolsó öblítési folyamat órában megadva RO Afişaj: ultimul proces de spălare, exprimat în ore
FI Näyttö: viimeisin huuhtelutapahtuma
tunteina
12
1x
<1 h
1x 10 h
2x 20 h
3x 30 h
...
9x 90 h
1x 1 h
2x 2 h
3x 3 h
...
9x 9 h
3x 4x 34 h
[email protected] - www.hygiene-shop.eu

7
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm

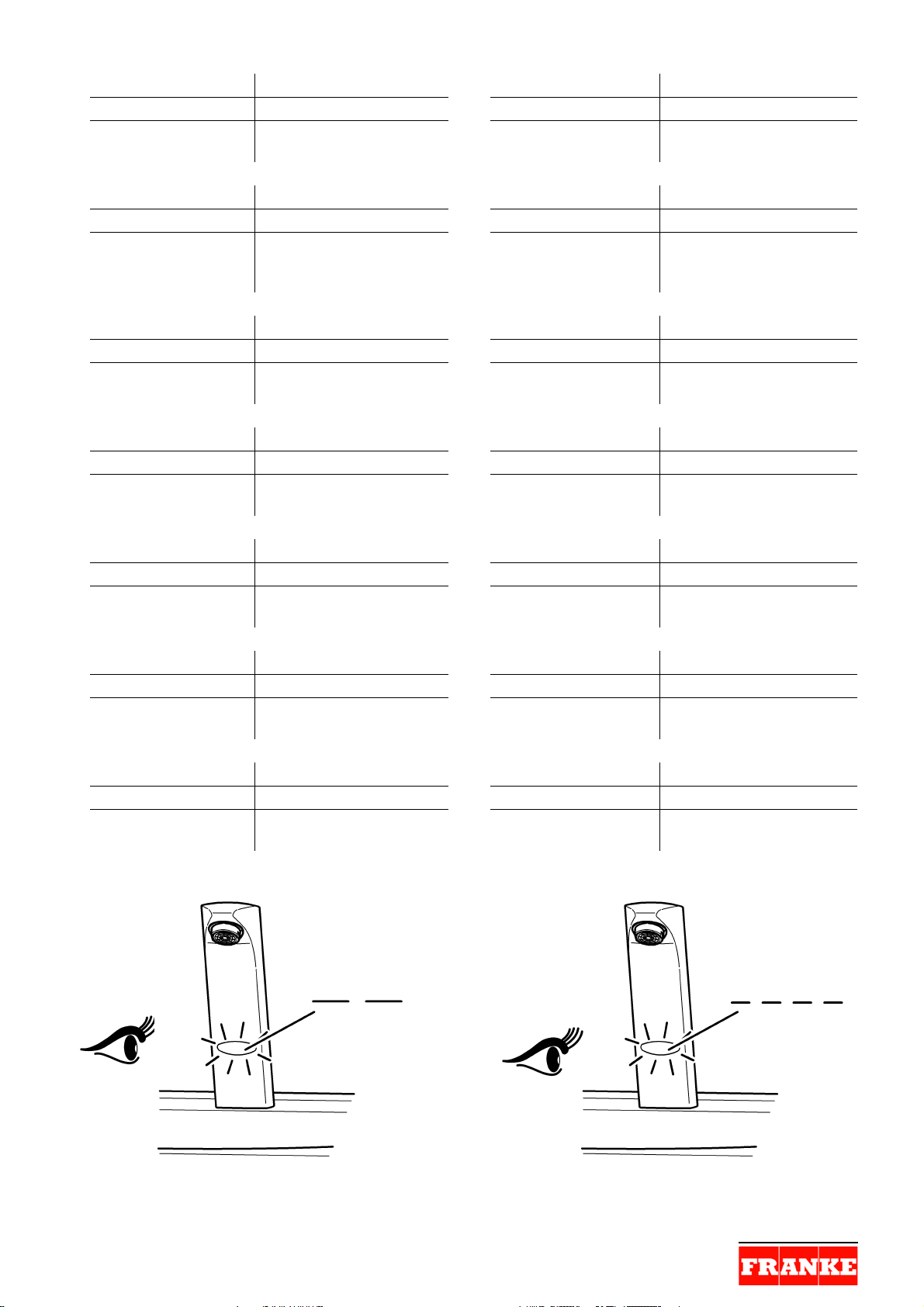

Anzeige: Status Hygienespülung
EN Display: Status hygiene flushing NL Aanduiding: Status hygiënespoeling EL Ένδειξη: Κατάσταση υγιεινής πλύσης
FR Affichage : état rinçage hygiénique PL Wyświetlacz: status spłukiwania higi-
enicznego
IT Indicazione: stato sciacquo igienico
ES Indicación: estado del enjuague de higi-
ene SV Indikering: Status hygiensköljning RU
Индикатор: состояние гигиенической мойки
CS Indikátor: stav hygienického omytí HU Kijelző: Higiéniai öblítés állapot RO Indicator: statut de spălat igienic
FI Näyttö: hygieniahuuhtelun tilanne
1
2x
2
off
2x4x
on
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
8

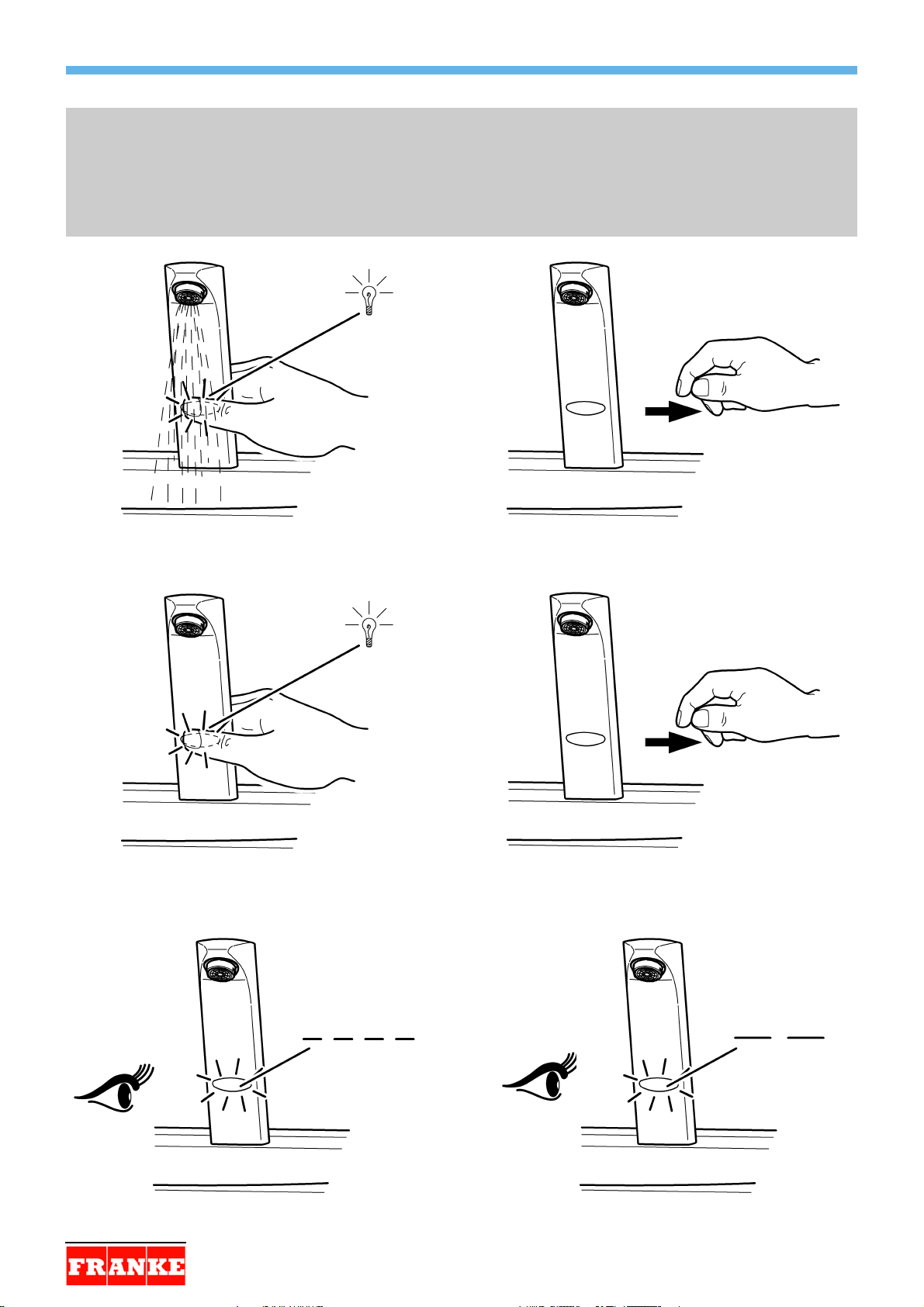

Armatur ausschalten
EN Switch off the valve NL Armatuur uitschakelen EL Απενεργοποίηση μπαταρίας
FR Désactiver la robinetterie PL Wyłąnczenie baterii IT Disattivazione della rubinetteria
ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование
CS Vypnout armaturu HU Armatúra kikapcsolása RO A se opri armătura
FI Laitteen kytkeminen pois päältä
12
3 – 5x
180 s
5
3x
34
0,1s – 5s
[email protected] - www.hygiene-shop.eu

9
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
Dauerlauf starten
EN Start continual flow NL Continue stroming starten EL Εκκίνηση διαρκούς ροής
FR Démarrer la marche continue PL Uruchomićstały wypływ wody IT Avviare l’erogazione continua
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
CS Spustit trvalý provoz HU Folyamatos futás indítása RO A se porni rularea permanentă
FI Tuotantokäytön aloittaminen
12
6 – 9x
3x
34
0,1s – 5s
5
60 s
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
10
Hygienespülung ein- / ausschalten
EN Switching hygiene flushing on/off NL Hygiënische spoeling in-/uitschakelen EL Ενεργοποίηση/απενεργοποίηση υγιεινής πλύσης
FR Activer/désactiver le rinçage
hygiénique PL
Włączyć/wyłączyćspłukiwanie higi-
eniczne
IT Attivare/disattivare lo sciacquo igienico
ES Activar/Desactivar el aclarado higiénico SV Koppla hygienspolningen till / från RU Гигиеническое промывание включить/выключить
CS Zapněte/vypněte hygienické proplách-
nutí HU Higiéniás öblítés be-/ ki-kapcsolása RO Pornit/oprit clátire igienica
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
off
12
10 – 12x
2x
34
0,1s – 5s
4x
3x
on
[email protected] - www.hygiene-shop.eu

11
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
EN Ensure open outlet. NL Vrije uitloop garanderen. EL Εξασφαλίστε ανεμπόδιστη εκροή.
After 24h of non-use, water flows
10 sec.
Na 24 uur niet te zijn gebruikt
stroomt er gedurende 10 sec.
water.
Εάν δεν χρησιμοποιηθεί επί 24
ώρες, θα ρεύσει νερό επί 10
δευτερόλεπτα.
FR Garantir un écoulement libre. PL Zapewnićswobodny wylot. IT Garantire l'erogazione libera.
L'eau s'écoule pendant 10 sec.
après 24h de non utilisation.
Po 24 godz. niekorzystania przez
10 s. wypływa woda.
Dopo 24h di inutilizzo scorre
acqua per 10 sec.
DE Freien Auslauf gewährleisten.
Nach 24h Nichtbenutzung fließt
10 sec Wasser.
SV Garantera fritt avlopp.
Vatten flyter 10 sek efter 24 tim-
mars användningspaus.
RU Обеспечить беспрепятственный
слив
Поcле того, как устройство не
используется втечение 24 ч, в
течение 10 сек течёт вода.
ES Garantizar una salida libre. HU Szabad kifolyás biztosítása. RO A se asigura o scurgere libera.
Si no se realiza ningún uso
durante 24 horas, fluye agua
durante 10 segundos.
Minden használat nélkül eltelt
24ó után 10 mp-ig folyik a víz.
Daca nu se foloseste timp de 24
ore, a se lasa apa sa se scurga
timp de 10 s.
CS Zajistěte volný odtok. FI Vapaan virtauksen takaaminen.
Při nepoužívání 24 h nechte 10 s
téct vodu.
Käyttämättömänä 24 h jälkeen
virtaa vettä 10 s
24 h
10s
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
12
Erfassungsart ändern
EN Change type of detection NL Registratiesoort wijzigen EL Αλλαγή τρόπου ανίχνευσης
FR Modifier le type de détection PL Zmiana rodzaju wykrywania IT Modificare il tipo di rilevamento
ES Modificar el tipo de captación SV Registreringssätt RU Способ считывания
CS Změnit způsob snímání HU Érzékelés módja RO Modificare mod de scanare
FI Mittaustyypin muuttaminen
12
13 – 15x
34
0,1s – 5s
3x
[email protected] - www.hygiene-shop.eu

13
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
EN Type of detection The sensor is detecting FR Type de détection Le capteur détecte
A static Object A statique Objet
B dynamic Movement (with intense
reflections from basin)
B dynamique Mouvement par forte
réflexion du bassin
DE Erfassungsart Der Sensor erfasst ES Tipo de captación El sensor está captando
A statisch Objekt A estático Objeto
B dynamisch Bewegung
(bei hoher
Beckenreflexion)
B dinámico Movimiento (en caso de
elevada reflexión en el
lavabo)
NL Registratiesoort De sensor registreert PL
Rodzaj wykrywania Czujnik rejestruje
A statisch Object A statisch Obiekt
B dynamisch Beweging (bij hogere
reservoirreflectie)
B dynamisch Ruch (przy dużym odbiciu fali
od umywalki)
SV Registreringssätt Sensor registrerad FI Mittaustyyppi Anturi mittaa
A statisk Objekt A staattinen Kohde
B dynamisk Rörelse (vid hög
bäckenreflexion)
B dynaminen Liike (suurella
allasheijastuksella)
IT Tipo di rilevamento Il sensore rileva RU
Способ считывания Датчик считывает
A statico Oggeto A статический Объект
B dinamico Movimento (in caso di alta
riflessione del lavabo)
B динамический Движение (при большом
отражении умывальника)
CS Způsob snímání Snímačsnímá HU Érzékelés módja A szenzor érzékel
A statický Objekt A statikus Tárgy
B dynamický Pohyb (při vysokém
odrazu umyvadla)
B dinamikus Mozgás (erős medence-
visszaverődés esetén)
EL
Τρόπος ανίχνευσης Οαισθητήρας ανιχνεύει
RO Mod de scanare Senzorul scanează
A στατικός Αντικείμενο A static Obiect
B δυναμικός Κίνηση (με νιπτήρες υψηλής
ανακλαστικότητας)
B dinamic Mişcare (când reflexia
chiuvetei este mare)
A
2x 4x
B
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
14

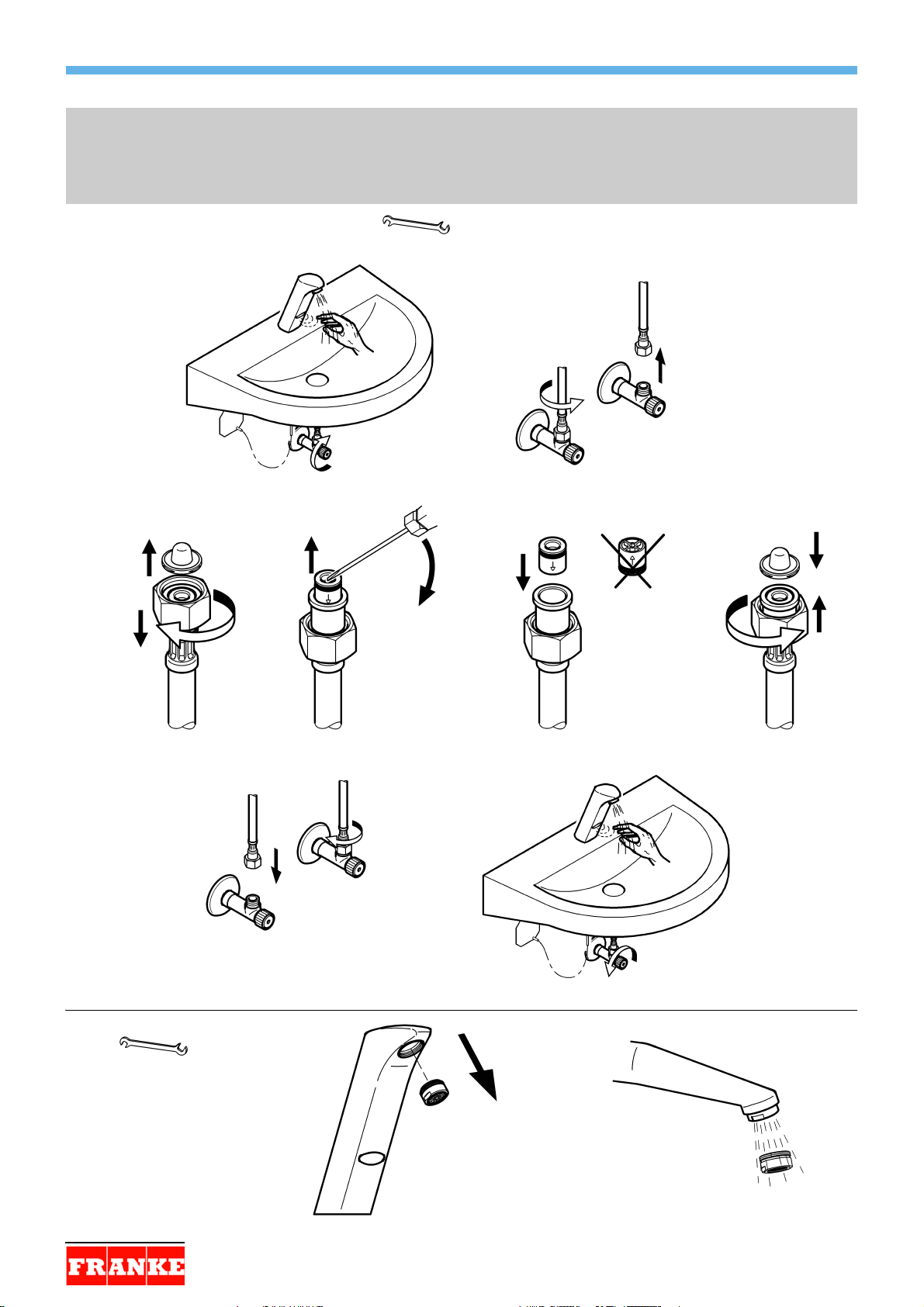

Wartung
EN Maintenance NL Onderhoud EL Προειδοποίηση
FR Maintenance PL Konserwacja IT Manutenzione
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
CS Varování HU Figyelmeztetés RO Avertisment
FI Huolto
2
3
1
54
78
2.1 2.2
1.2
1.1
7.1
7.2
6
19 mm
8.1
8.2
21
22 mm
[email protected] - www.hygiene-shop.eu

15
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm

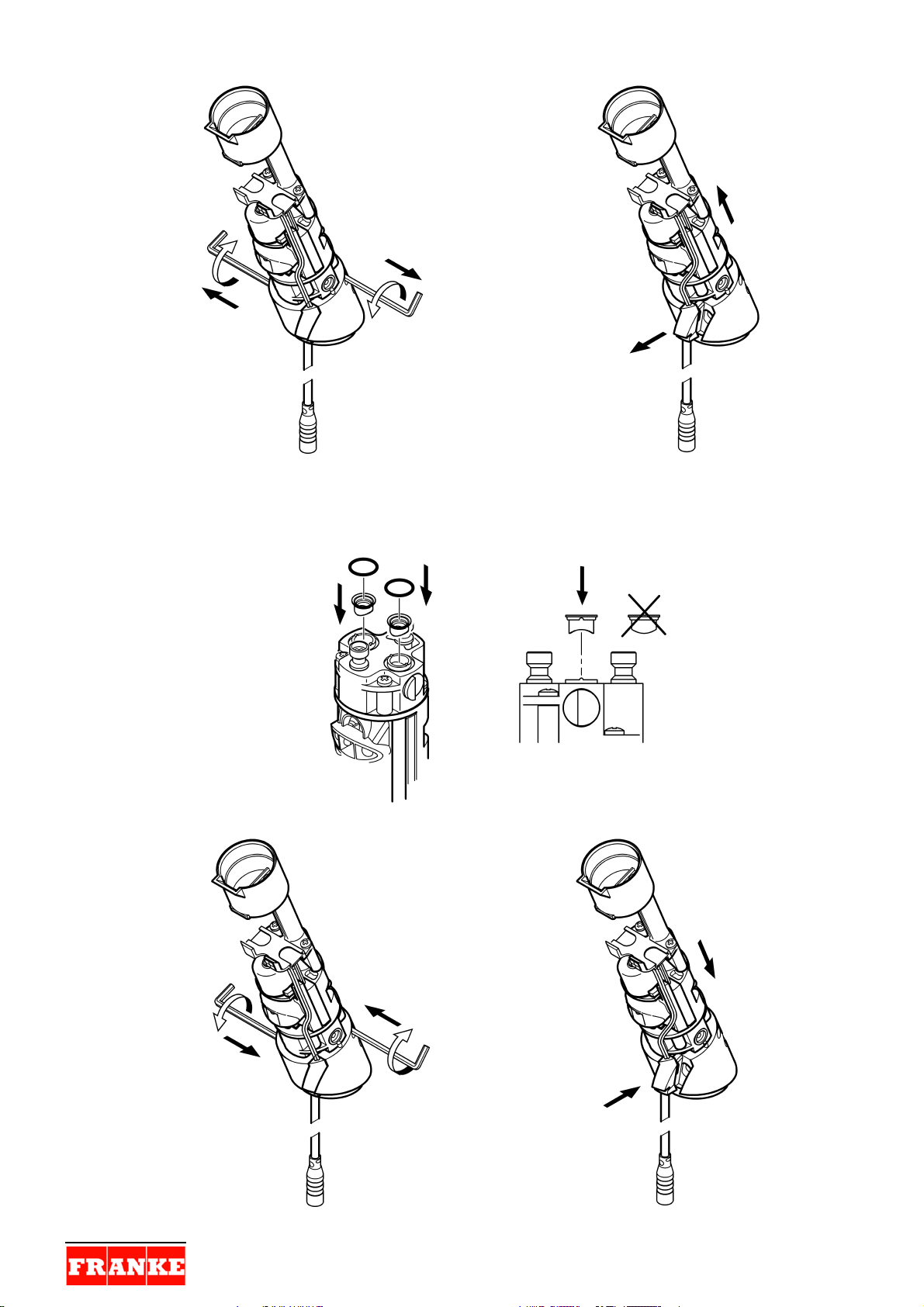

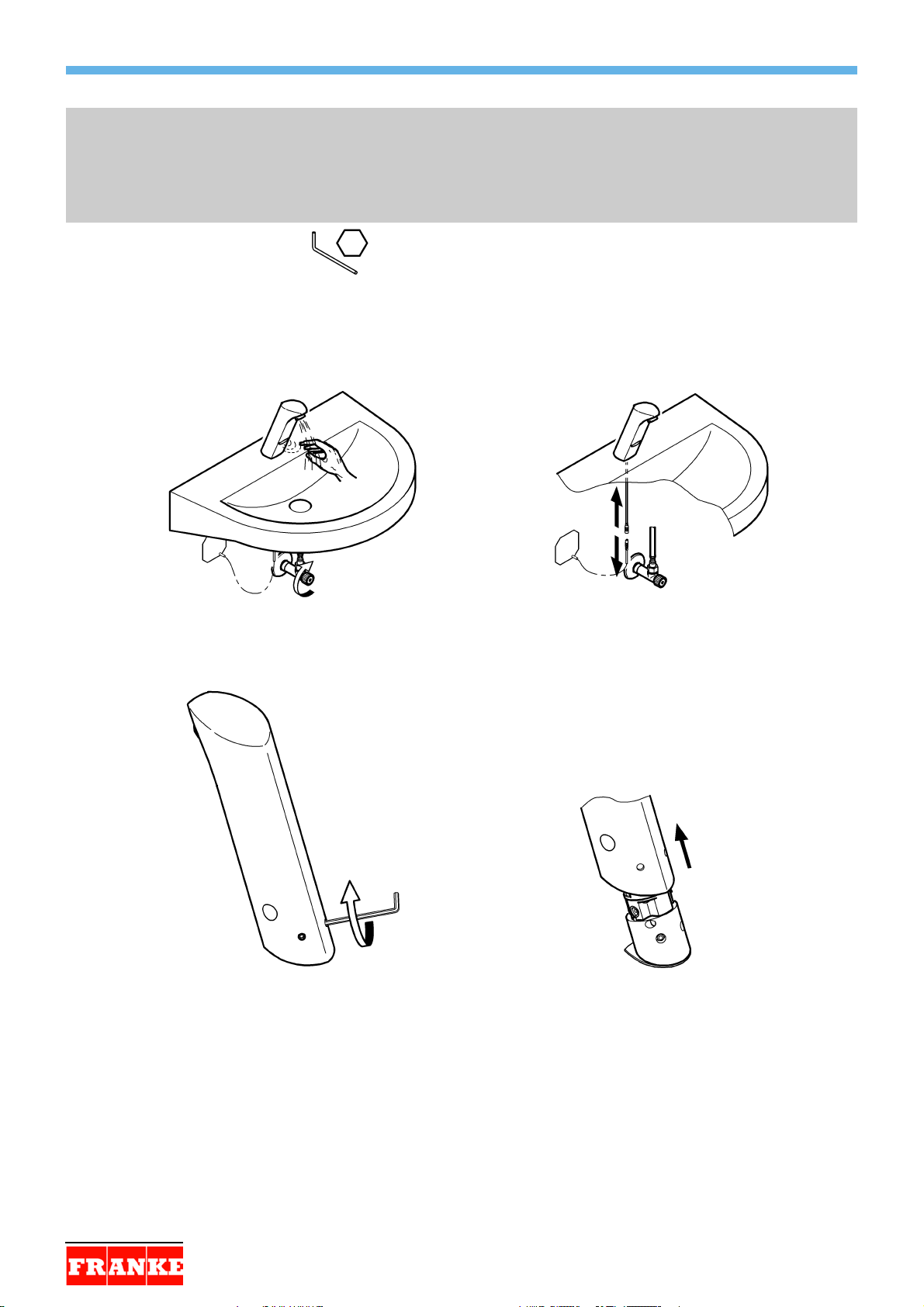

Funktionsteil ausbauen
EN Remove functional part NL Functie-element demonteren EL Αφαίρεση τμήματος λειτουργίας
FR Démonter l'élément fonctionnel PL Wymontowaćelement funkcjonalny IT Smontaggio dell'elemento funzionale
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной детали
CS Demontovat funkčí díl HU Funkcionális elem kiszerelése RO A se demonta piesa funcţională
FI Kunnossapito
4
3mm
5
3
12
1.2
1.1
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
16
8
8.1
8.1
8.2
7
6.1
7.1
6.2
5x 360°
5x 360°
6
7.2
10
10.2
10.1
9
9.1
9.2
[email protected] - www.hygiene-shop.eu

17
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
16
13
12
14 15
17 17.2
17.1
11
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
18
Stopfen wechseln
EN Replacing the plug NL Stop vervangen EL Αντικατάστασηπώματος
FR Remplacement du bouchon PL WymienićzatyczkęIT Sostituzione del tappo
ES Sustituir el tapón SV Byta plugg RU Замена разъема
CS Výměnazátky HU Dugó cseréje RO Înlocuirea capacului
FI Vaihda tulppa
34
3mm
12
1.2
1.1
[email protected] - www.hygiene-shop.eu

19
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
EN ARed FR A Rouge DE Aot ES ARojo CS AČervený
BBlue BBleu BBlau BAzul BModrý
NL ARood PL A
Czerwony
SV ARöd HU APiros FI A Punainen
B Blauw B
Niebieski BBlå BKék BSininen
EL A
Κόκκινο
IT ARosso RU A
красный
RO ARoşu
B
Μπλε BBlu B голубой BAlbastru
5
6
AB
[email protected] - www.hygiene-shop.eu

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V5.fm
20

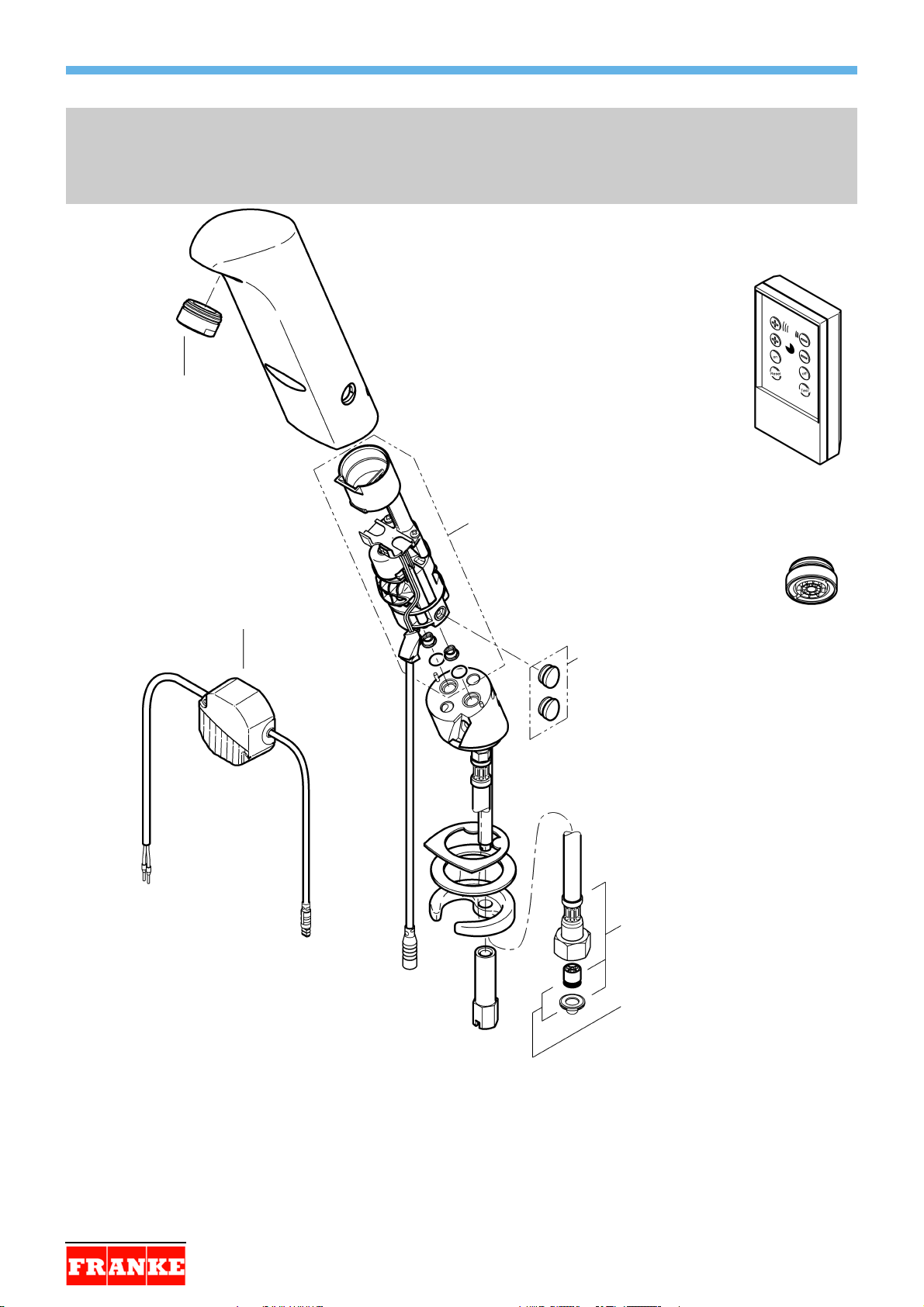

Ersatzteile
EN Replacement parts NL Reserveonderdelen EL Ανταλλακτικά
FR Piéces de rechange PL Części zamienne IT Pezzi di ricambio
ES Piezas de recambio SV Reservdelar RU Запчасти
CS Náhradní díly HU Pótalkatrészek RO Piese de schimb
FI Varaosat
EN a) 10 pieces FR a) 10 piéces DE a) 10 Stück ES a) 10 piezas CS a) 10 kusů
b) Accessories b) Accessoire b) Zubehör b) Accesorios b) Príslušenství
NL a) 10 stuk PL a)
10 sztuk
SV a) 10 styck HU a) 10 darab FI a) 10 kappaletta
b) Toebehoren b)
Akcesoria b) Tillbehör b) Alkatrész b) Varusteet
EL a)
10 τεμάχια
IT a) 10 pezzi RU a)
10 штук
RO a) 10 bucăţi
b)
Αξεσουάρ b) Accessori b) принадлежности b) Accesorii
2000105106
7612982122224
2000104691a)
7612982011955
2000101087b)
7612982151170
2000101160b)
7612982011849
2000109491
7612982139406
2000105833
7612982139413
2000109417
7612982165511
2000109500
7612982182761
[email protected] - www.hygiene-shop.eu
