Franke KWC 2030036195 User manual

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm / 01.05.22
F3
F3SM1002 F3SM1003 F3SM1004
2030036195 2030036196 2030036197
7612982238833 7612982238840 7612982238857
DE Montage- und Betriebsanleitung Selbstschluss-Wandbatterie
EN Installation and operating instructions Self-closing wall mixer
FR Notice de montage et de mise en service Mitigeur à fermeture automatique pour
montage mural
ES Instrucciones de montaje y servicio Grifo mural con cierre automático
IT Istruzioni per il montaggio e l'uso Rubinetteria da parete temporizzata
NL Montage- en bedrijfsinstructies Zelfsluitende wandkraan
PL Instrukcja montażu i obsługi Samozamykająca bateria ścienna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Itsesulkeutuva seinäventtiili
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
- 2 -
XY
F3SM1002 40 100
F3SM1003 100 160
F3SM1004 160 220
X
Y

- 3 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system!
► Set the temperature stop after assembly
has been completed.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Vor Installation Rohrleitungen spülen!
► Nach erfolgter Montage den
Temperaturanschlag einstellen!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Volume flow at 3 bar flow pressure
6 l/min
► Volumenstrom bei 3 bar Fließdruck
6 l/min
► Flow duration 5 – 20 s adjustable ► Fließzeit 5 – 20 s einstellbar
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in temperaturstoppet efter
installationen.
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
► Volymström vid 3 bar hydrauliskt tryck
6 l/min
► Czas przepływu 5 – 20 s z możliwością
ustawienia
► Flyttid 5 - 20 s inställbar
EN
DE
PL
SV

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Po montáži nastavte teplotní limit.
► Provozovat armaturu jen s originálními sít-
ky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Débit volumique pour 3 bars de pression
dynamique 6 l/min
► Průtok při průtočném tlaku 3 bar 6 l/min
► Durée d'écoulement 5 – 20 s réglable ► Doba průtoku nastavitelná 5 –20 s
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Tras finalizar el montaje, ajustar el tope
de temperatura.
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
► Tilavuusvirta 3 barin virtauspaineella
6 l/min
► Tiempo de corriente 5 – 20 s ajustable ► Juoksuaika 5 – 20 s säädettävissä
FR
CS
ES
FI

- 5 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► После произведенного монтажа
настроить температурный упор.
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
► Durata di flusso impostabile da 5 – 20 s
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Объёмный расход при гидравлическом
напоре 3 бар 6 л/мин
► Время протекания 5 – 20 сек.
регулируемое
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► Volumestroom bij 3 bar dynamische druk
6l/min
► Stromingstijd 5 – 20 s instelbaar
IT
RU
NL

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
- 6 -

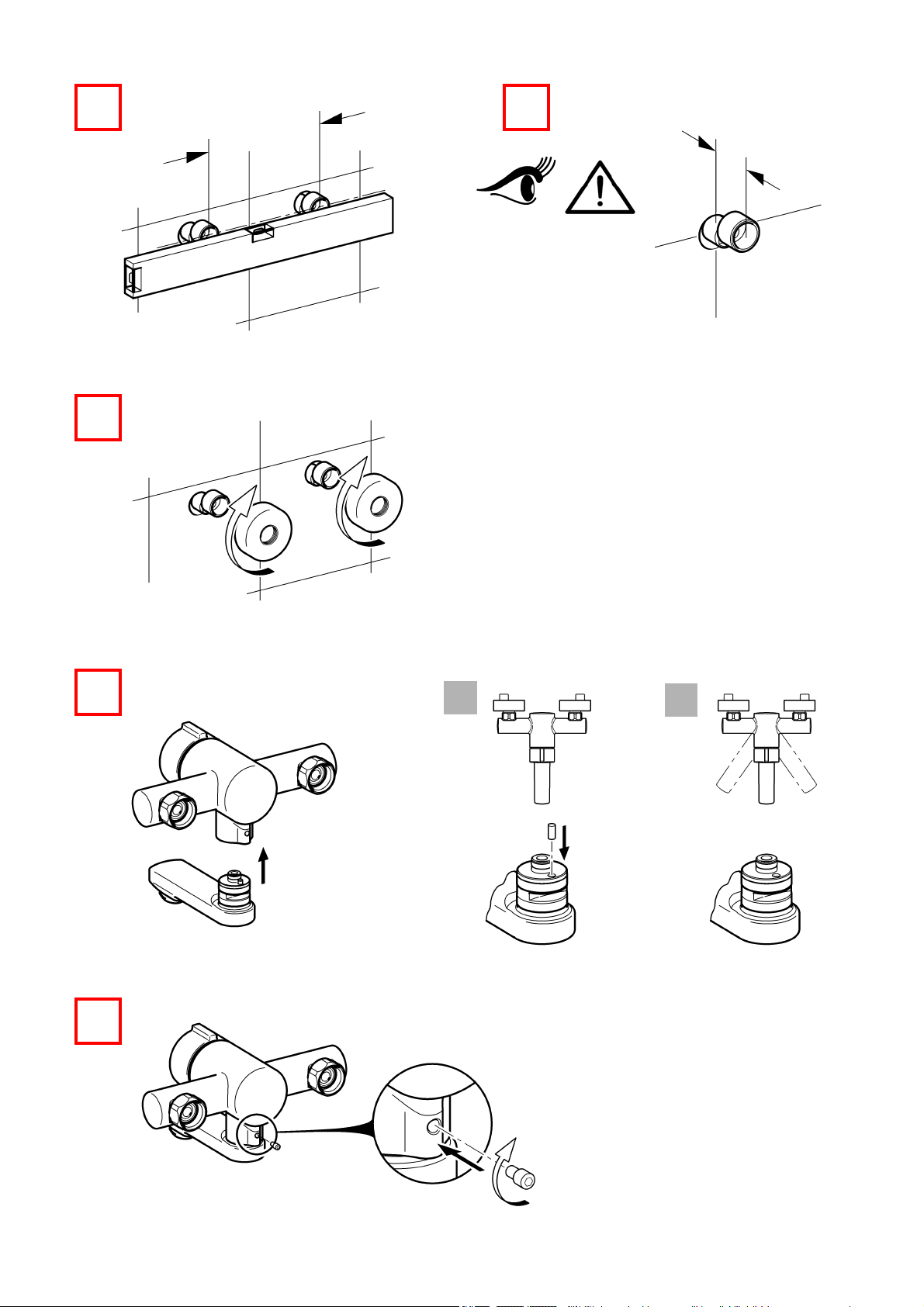

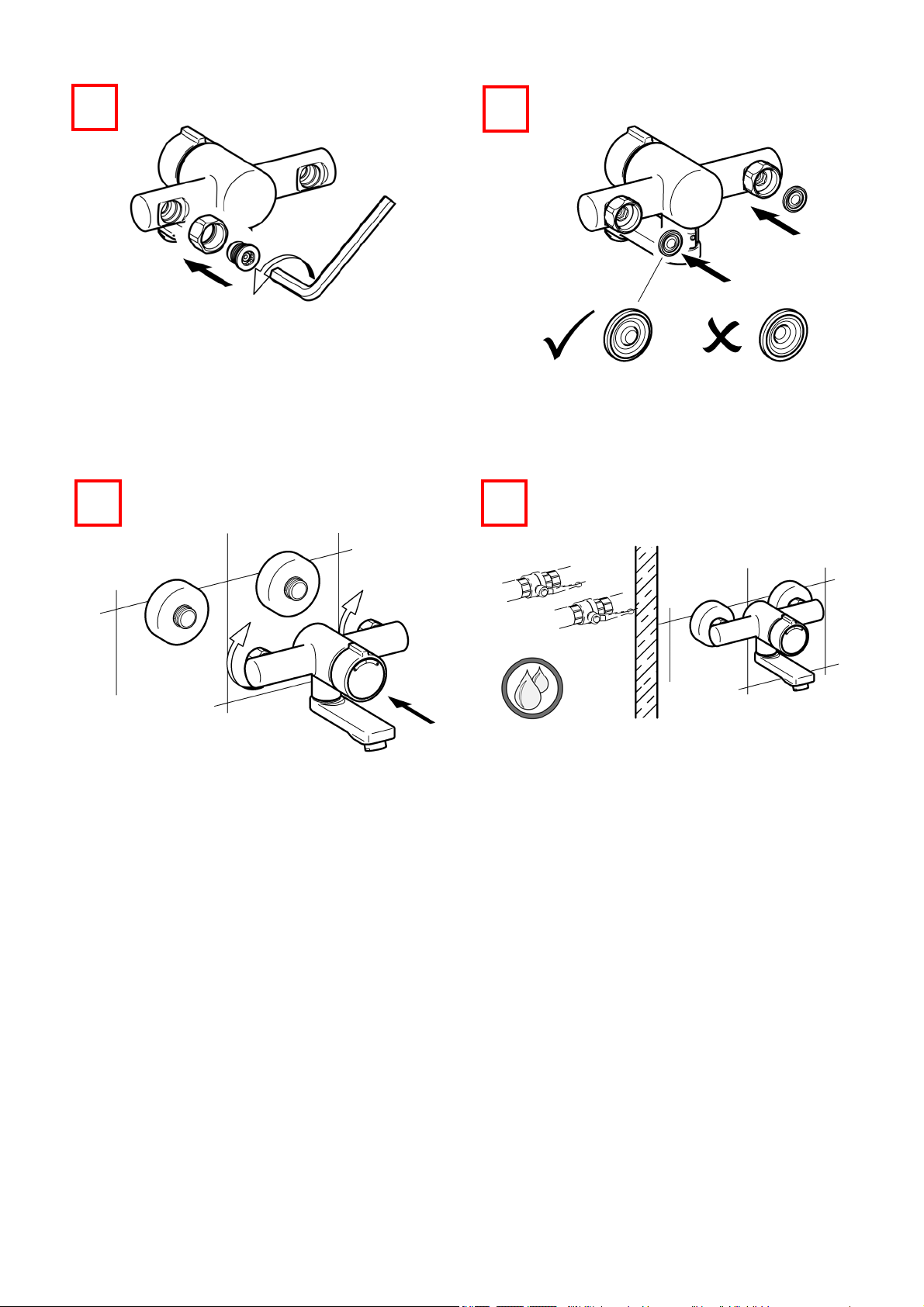

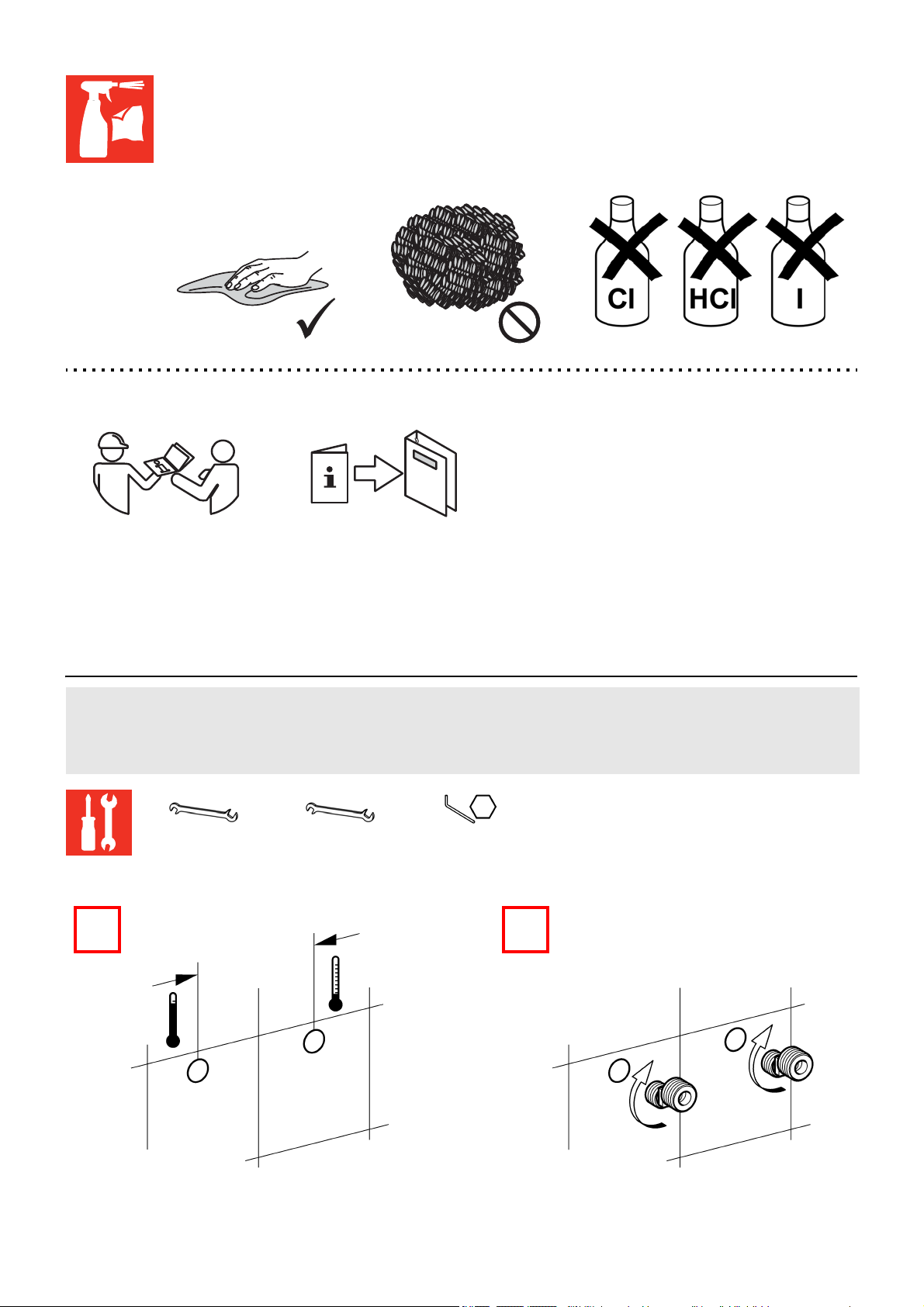

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm 2,5 mm 17 mm
132 - 168
1 2

- 7 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
150
3 4
<34
5
I
6II
7

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
- 8 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
8 9
10
A
5 – 20 s
B C

- 9 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm

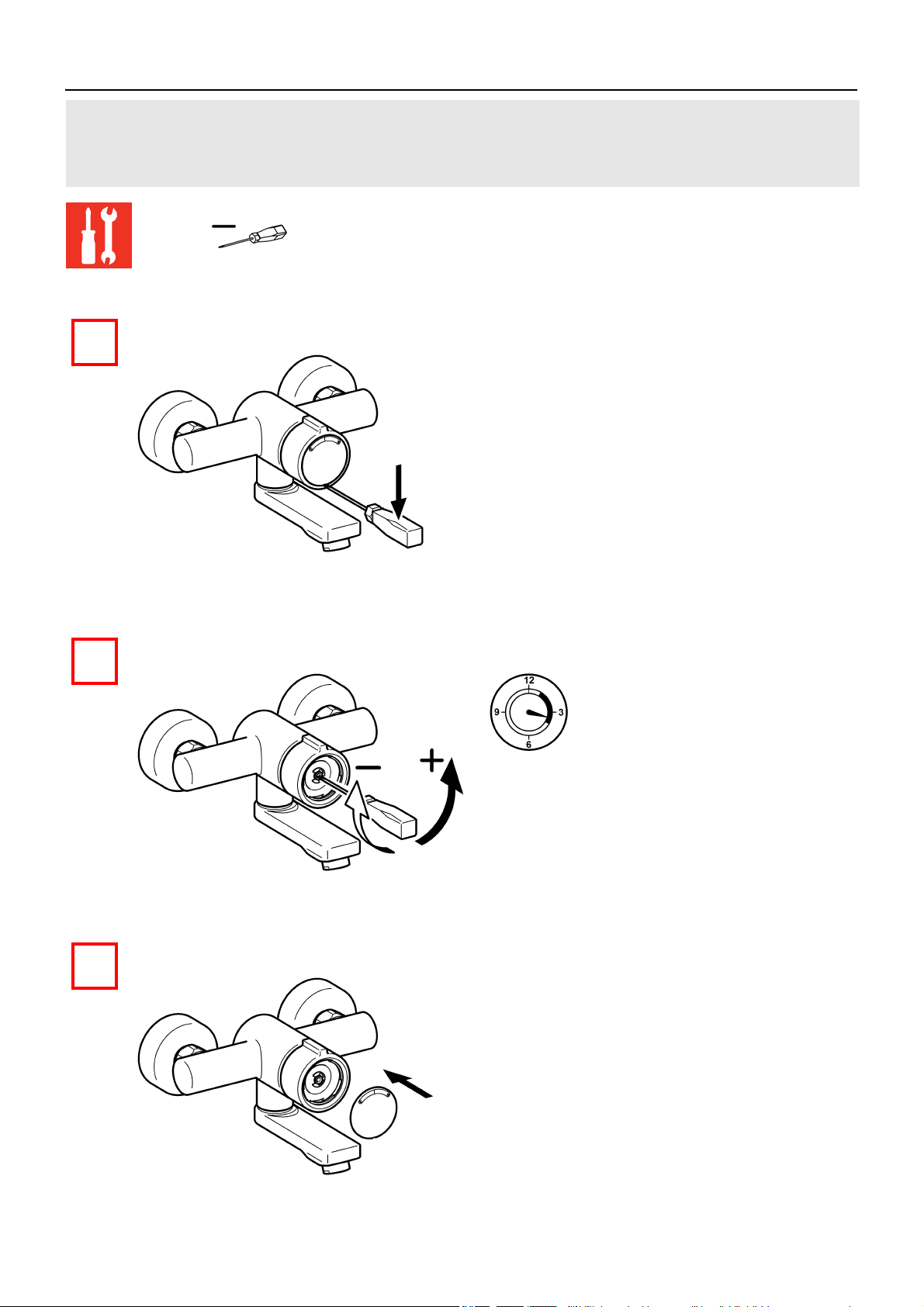

3. Fließzeit einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
1
2
5 – 20 s
3

ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
- 10 -

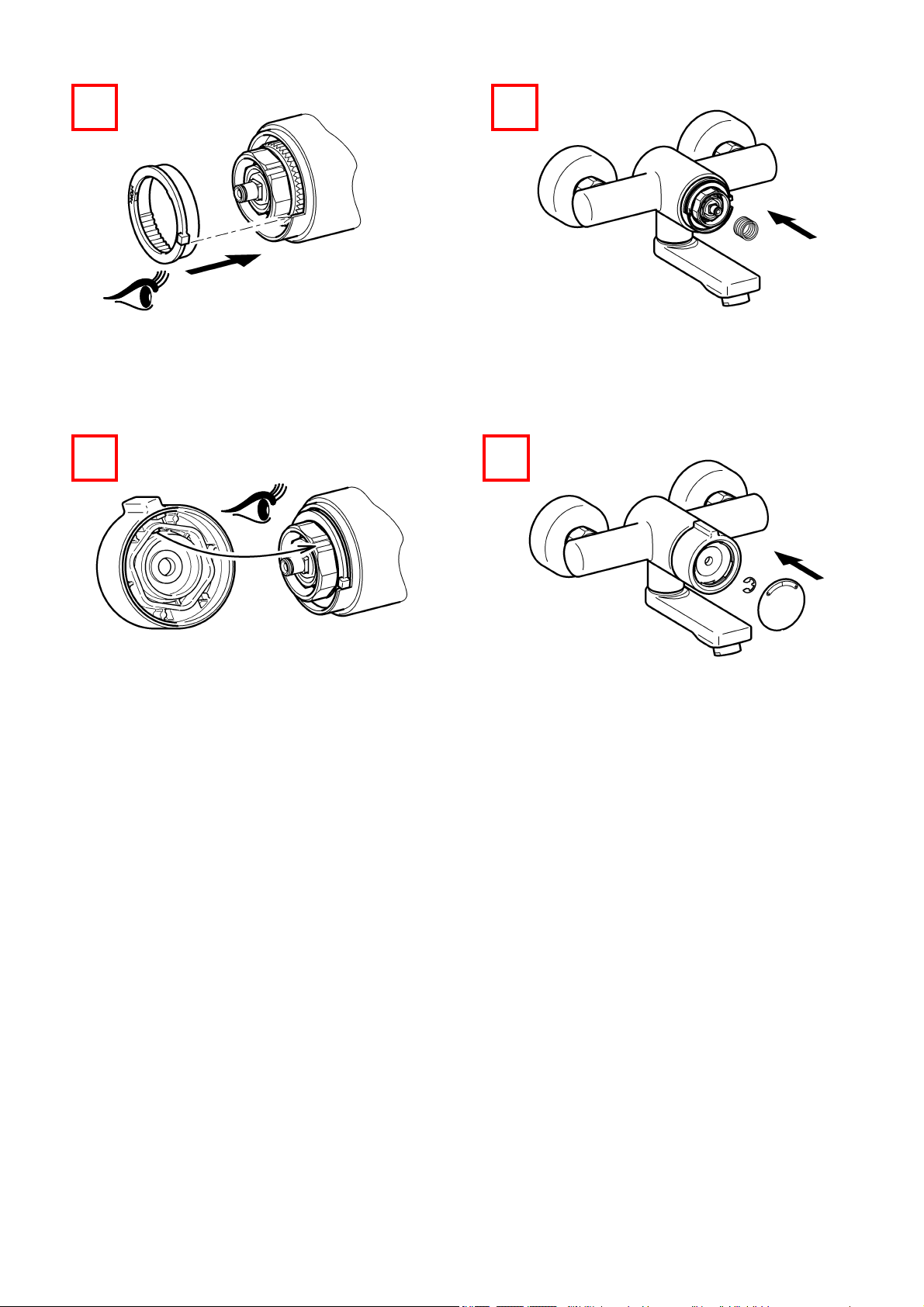

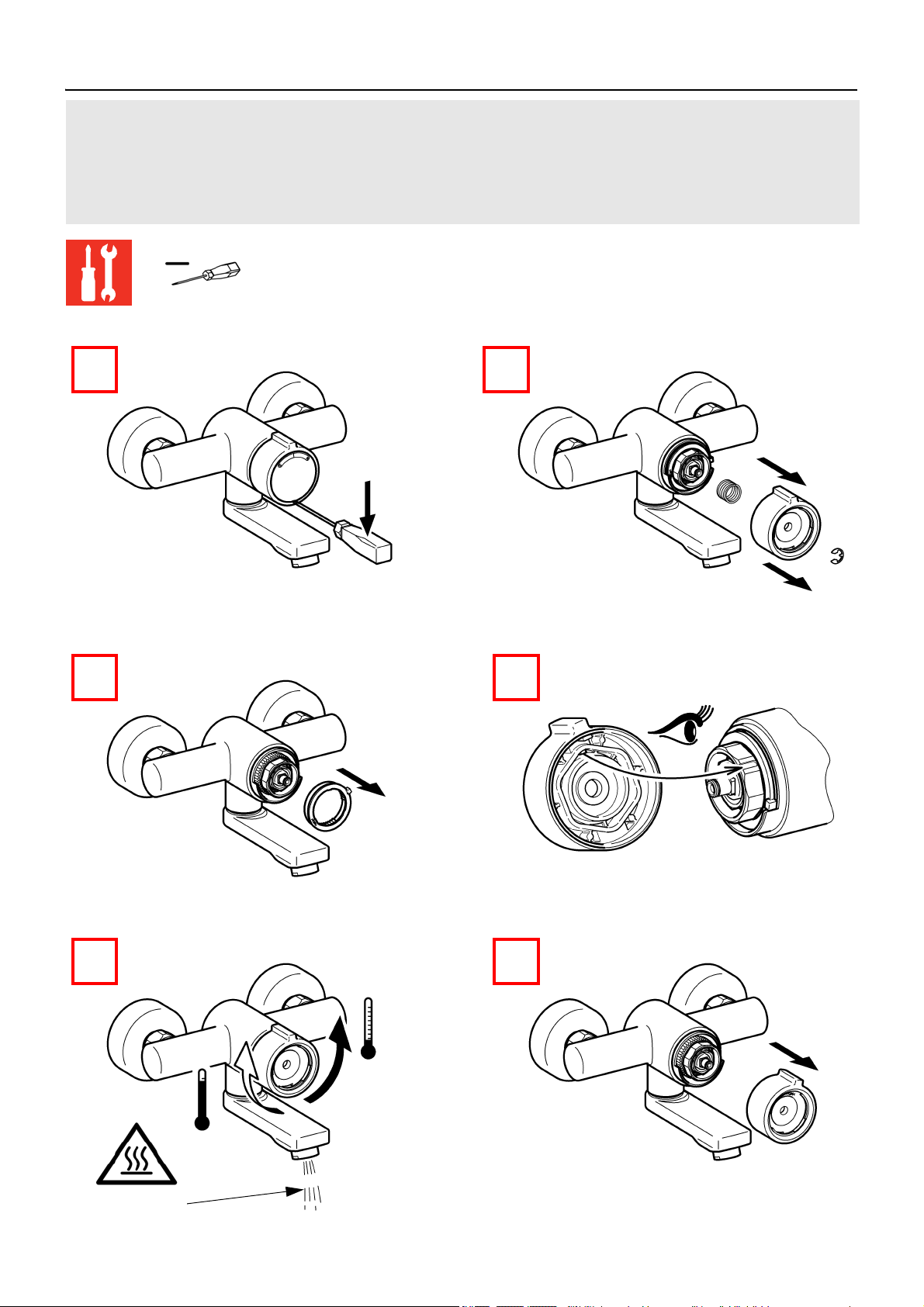

4. Temperaturanschlag einstellen
EN Setting the temperature stop NL Temperatuurbegrenzing
instellen
CS Nastavení teplotního limitu
FR Réglage de la butée de
température
PL Ustawienie ograniczenia
temperatury
FI Lämpötilarajoittimen säätäminen
ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора
IT Impostazione del blocco temperatura
1 2
3 4
< 43 °C
5 6

- 11 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
7 8
910

- 12 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
5. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
22 mm
6. 7.
8.

- 13 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
6. Siebe wechseln
EN Replace the filters NL Zeven vervangen CS Vyměňte síto
FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto
ES Cambiar los tamices SV Byt filter RU Сменить сеточки
IT Sostituire i filtri
30 mm
12
34
5 6

- 14 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
7. Funktionsteil wechseln
EN Remove functional part NL Functie-element demonteren CS Demontovat funkčí díl
FR Démonter l'élément fonctionnel PL Wymontować element funkcjonalny FI Kunnossapito
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной
детали
IT Smontaggio dell'elemento funzionale
7
22 mm
12
3 4

- 15 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
5 6
7 8
4.
< 43 °C

- 16 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
8. Rückflussverhinderer wechseln
EN Replace the return flow
inhibitor
NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku
FR Remplacement du clapet de
non-retour
PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto
ES Reemplazar la válvula
antiretorno
SV Byt återströmningsskydd RU Заменить клапан обратного течения
IT Sostituire la valvola antiriflusso
30 mm 12 mm
12
34
56

- 17 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
78
910

- 18 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm

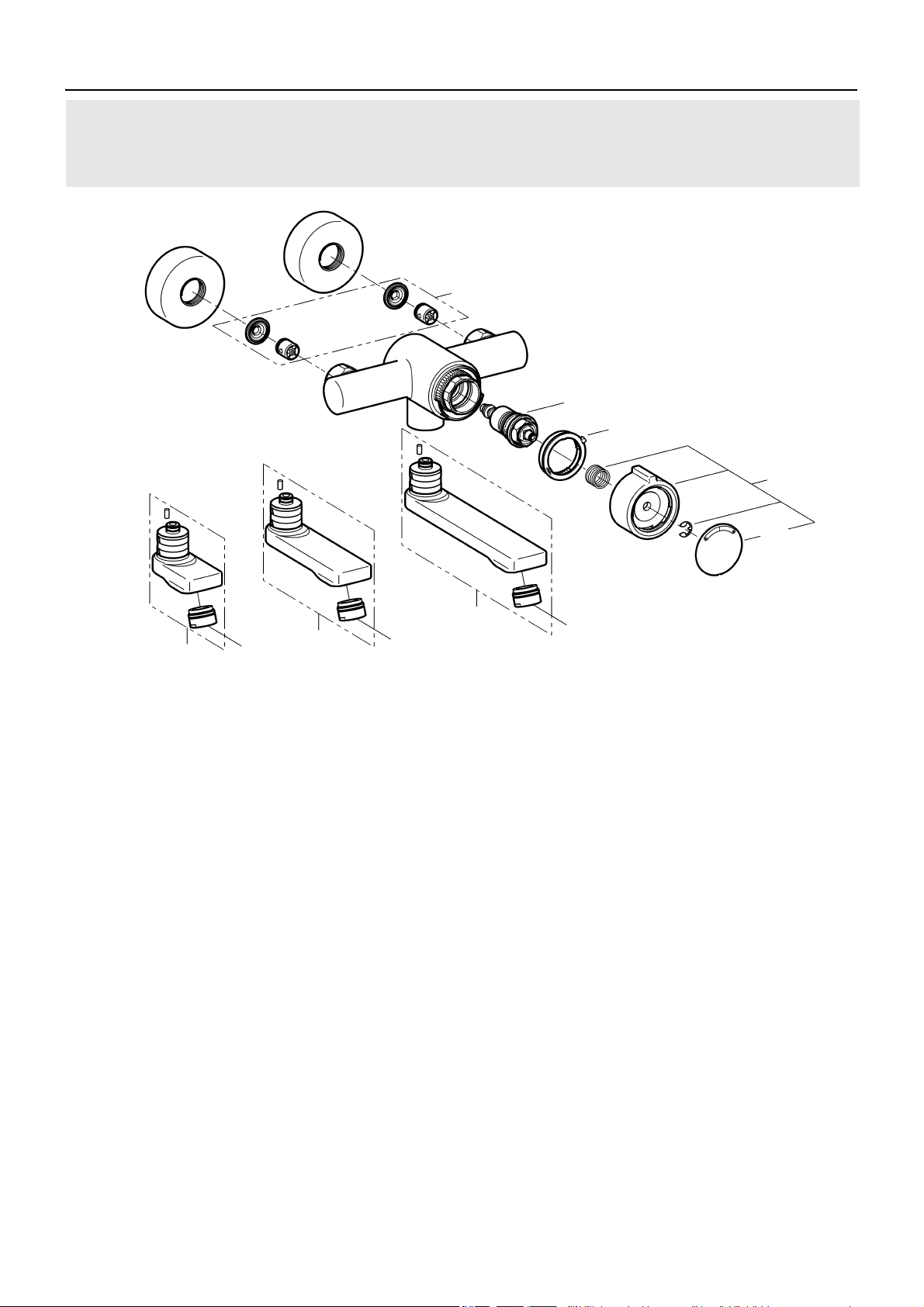

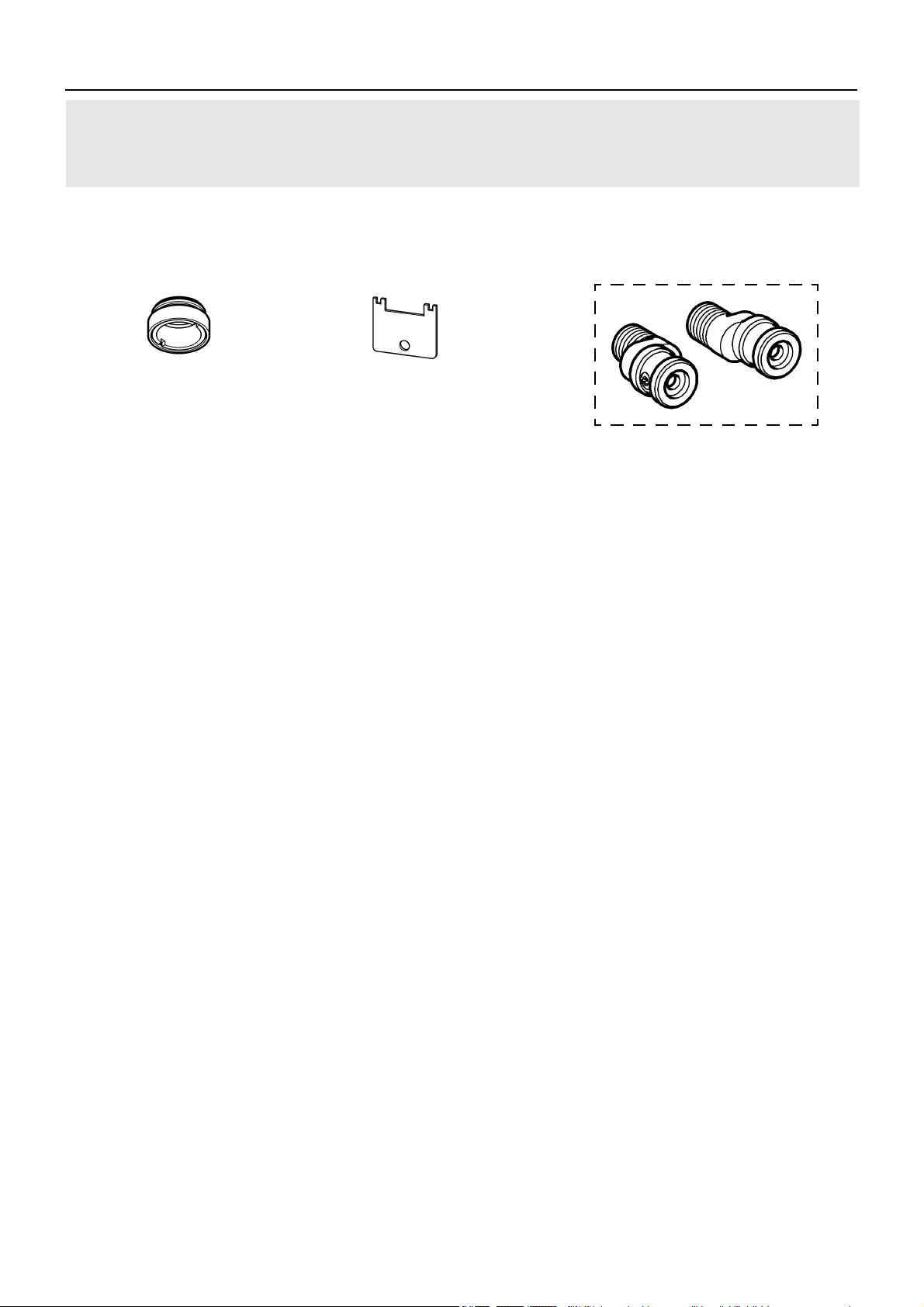

9. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Piéces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta
DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук
FR a) 10 piéces NL a) 10 stuk CS a) 10 kusů
1
1.....2030046771
ASSM9003
2.....2030064061
ASSM9008
3.....2000104837
7612982013027
4.....2000104372
ETAPS0001
5.....2030003401
EAQLT0009
3
4
5
9
8
9
7
9
6
6.....40 mm
2030035159
ASXX1003
7.....100 mm
2030032671
ASXX1001
8.....160 mm
2030032815
ASXX1002
9 .....2030012352 a)
ETAPS0037
2

- 19 -
ZMI_001_2030036195-F3SM1002_#SALL_#AQU_#V3.fm
10. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Lisävarusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
2000104778
ZTAPS0005
2030041416
ACXX9001
2000105960

$XVWUDOLD
35.LWFKHQDQG
:DWHU6\VWHPV3W\/WG
'DQGHQRQJ6RXWK9,&
3KRQH
0LGGOH(DVW
<tD>> 5DV$O.KDLPDK
8QLWHG$UDE(PLUDWHV
3KRQH
8QLWHG.LQJGRP
<ts^>ƚĚͲEŽƌƚŚĞƌŶKĨĨŝĐĞ
%DUOERURXJK63=
3KRQH
<ts^>ƚĚͲ^ŽƵƚŚĞƌŶKĨĨŝĐĞ
3DLJQWRQ747:
3KRQH
$XVWULD
.:&$XVWULD*PE+
+DUG
3KRQH
3RODQG
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
%HOJLXP1HWKHUODQGV
/X[HPERXUJ
.:&$TXDURWWHU*PE+
ϵϯϮϬĂůƐƚĞůŐŝƵŵ
3KRQH
6RXWK$IULFD
6XE6DKDUDQ$IULFD
&ƌĂŶŬĞ^ŽƵƚŚĨƌŝĐĂ
ϰϬϱϮƵƌďĂŶ
WŚŽŶĞнϮϳϯϭϰϱϬϲϯϬϬ
($67(8523(
%RVQLD+HU]HJRYLQD
%XOJDULD_&URDWLD
+XQJDU\_/DWYLD
/LWKXDQLD_5RPDQLD
5XVVLD_6HUELD_6ORYDNLD
6ORYHQLD_8NUDLQH
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
&]HFK5HSXEOLF
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
6SDLQ
<tƵƐƚƌŝĂ'ŵď,
+DUG$XVWULD
3KRQH
)UDQFH
.:&$XVWULD*PE+
+DUG
3KRQH
6ZLW]HUODQG/LHFKWHQVWHLQ
.:&*URXS$*
8QWHUNXOP6ZLW]HUODQG
3KRQH
6&$1',1$9,$(6721,$
)LQODQG_6ZHGHQ_1RUZD\
'HQPDUN_(VWRQLD
<tEŽƌĚŝĐƐKLJ
1DDUDMlUYL)LQODQG
3KRQH
*HUPDQ\
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH
3KRQH
7XUNH\
<tD>> 5DV$O.KDLPDK
8QLWHG$UDE(PLUDWHV
3KRQH
,WDO\
.:&*URXS$*
8QWHUNXOP6ZLW]HUODQG
EƵŵĞƌŽsĞƌĚĞϴϬϬϳϴϵϮϯϯ
27+(5&28175,(6
<tƵƐƚƌŝĂ'ŵď,
+DUG$XVWULD
3KRQH
© Franke Technology and Trademark Ltd., Switzerland / 01.05.22 / 2030042780
