Franke STRX630 User manual

Montage- und Betriebsanleitung
Mounting instruction and Manual
EA-Nr.: 7612210055553 - STRX630 (300x385x234 mm)
STRATOS - Elektronischer Papierhandtuchspender
STRATOS - Electronic Paper Towel Dispenser
STRX630/31.08.2010
Franke GesmbH
Oberer Achdamm 52
6971 Hard / Austria
t: [phone]
e: [e-mail]
AE
Franke L.L.C
P.O. Box 14511
Ras Al Khaimah / United Arab Emirates
t: [phone]
e: ws-info[email protected]om
Franke N.V.
Ring 10, PB 117
9400 Ninove / Belgium
t: [phone]
e: [e-mail]
Franke Kindred Canada Limited
1000 Kindred Road
L4R 4K9 Midland, Ontario / Canada
t: [phone]
e: [e-mail]
Franke Washroom Systems AG
Franke-Strasse 2, Postfach 237
4663 Aarburg / Switzerland
t: [phone]
e: ws-info.c[email protected]
Franke s.r.o.
Kolbenova 17
19000 Praha 9 / Czech Republic
t: [phone]
e: [e-mail]
Franke Aquarotter AG
Parkstrasse 1 - 5
14974 Ludwigsfelde / Germany
t: [phone]
e: [e-mail]
DZ
Sarl BFIX Groupe
Résidence Chaabani, Val d‘Hydra
16000 Alger / Algeria
t: [phone]
Franke Kitchen Systems Egypt S.A.E.
1st Industrial Zone
6th October City, Cairo / Egypt
t: [phone]
e: [e-mail]
Franke WS Iberia
San Sebastian de los Reyes, 28703 Madrid
t: [phone]
e: [e-mail]
Franke Finland Oy
Vartiokuja 1
76850 Naarajaervi / Finland
t: [phone]
Franke Blinox SAS
54, route de Brignais - C.D. 42
69630 Chaponost / France
t: [phone]
e: [e-mail]
GE
Franke Caucasus Ltd.
11, Mosashvili street
Tbilisi, 0162 / Georgia
t: [phone]
e: [e-mail]
Franke WS Greece: G-Style S.A.
151 24 Maroussi, Athens / Greece
t: [phone]
e: [e-mail]
Franke WS Magyarországi Közvetlen
Kereskedelmi Képviselet
Könyves Kálmán. krt. 76., 1087 Budapest
t: [phone]
e: [e-mail]
Franke S.p.A.
Via Galvani 1
46040 Ponti sul Mincio (MN) / Italy
t: [phone]
e: [e-mail]
Franke N.V.
Ring 10, PB 117
9400 Ninove / Belgium
t: [phone]
e: [e-mail]
Franke Polska Sp. z o.o.
Aleja Krakowska 63
05-090 Raszyn, Sekocin Nowy / Poland
t: [phone]
e: [e-mail]
Franke Portugal S.A.
de Sao Marcos, 2735-531 Cacém / Portugal
t: [phone]
e: [e-mail]
Franke Russia GmbH
ul. Korabelnaya 6
198096 St. Petersburg / Russia
t: [phone]
e: [e-mail]
RO
Franke Romania SRL
98, Blvd. Biruintei
077145 Bucharest - Pantelimon / Romania
t: [phone]
e: [e-mail]
SI
Barjans d.o.o.
Pod Hruševco 20
1360 Vrhnika / Slovenia
t: [phone]
e: [e-mail]
SK
AQUA-SENZOR s.r.o.
Opatovská cesta 81
040 01 Košice / Slovakia
t: [phone]
e: [e-mail]
TN
HANDASSA GROUP
48 Av. Taieb Mhiri Imm. Les Jasmins apt. n°5.
2080 Ariana / Tunisia
t : [phone]
e: [e-mail]
Franke Mutfak ve Banyo Sistemleri
Sanayi Ticaret A.S., Inönü Mahallesi, Gençlik
Caddesi, 250, Gebze Kocaeli / Turkey
t: [phone]
e: [e-mail]
UA
Franke Ukraina LLC
7D, Zdolbunivska Str.
Kyiv 02081 / Ukraine
t: [phone]
e: [e-mail]
Franke Sissons Ltd.
Carrwood Road, Sheepbridge
t: [phone]
e: [e-mail]
Franke Kitchen Systems (Pty) Ltd.
1194 South Coast Road
4060 Mobeni / South Africa ZAF
t: [phone]
e: [e-mail]
Other Countries:
Franke GesmbH
Oberer Achdamm 52
6971 Hard / Austria
t: [phone]
e: [e-mail]
Hotline

1. Gewährleistung / Warranty ................................................................. 2
2. Wichtige Hinweise / Important notes ................................................... 2
3. Technische Angaben / Operating Instructions and Parts Manual........... 3
4. Lieferumfang / Scope of supply............................................................ 3
5. Maße / Dimensions ............................................................................. 4
6. Montage / Mounting............................................................................. 5
7. Sensoreinstellung / Adjust sensor distance.......................................... 6-7
8. Papierrollen-, und Batteriewechsel /
Loading instruction and installing batteries........................................... 8-9
9. Ersatzteile / Spare parts........................................................................ 10
10. Störungesbehebung / Troubleshooting Chart....................................... 11
2. Wichtige Hinweise / Important notes
Inhaltsverzeichnins / Table of contents
2 11
STRX630/31.08.2010STRX630/31.08.2010
• Mounting, start-up and maintenance must be carried out by an authorized expert.
• The dispenser should not hang directly in a wet area. Permanent water entry has
to be avoided to save the life time of the electronic device.
1. Gewährleistung / Warranty
Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen
übernommen. Nur Original-Ersatzteile verwenden!
Warranty is subject to standard conditions of sale. Please use only original spare
parts.
• Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach
vorliegender Anleitung.
• Es muss gewährleistet sein, dass das Gerät nicht unmittelbar im Nassbereich
hängt und durch ständigen Wassereintritt die Elektronikteile beschädigt
werden könnten
10. Störungesbehebung/Troubleshooting Chart
Bei Störungen wie folgt vorgehen:
1) Überprüfen Sie ob die Batterien leer sind bzw. falsch eingelegt wurden.
2) Ob der Papiereinzug verstopft ist.
3) Ob sich die Rolle leicht drehen lässt.
Falls sich das Gerät immer noch nicht starten lässt kontaktieren Sie eine
qualizierte und autorisierte Fachkraft.
Eliminate malfunction:
If the paper towel dispenser does not work normally, please check:
1) If the batteries are installed correctly or run out of power.
2) If the dispense channel is blocked.
3) If the paper roll is not stucked.
If the afrmances above cannot debar the malfunction, please contact the
dealer or our factory for help.

10 3
STRX630/31.08.2010STRX630/31.08.2010
3. Technische Angaben / Operating Instructions and Parts Manual9. Ersatzteile / Spare parts
Gesamtes Innenleben mit Sensor und Elektronik – 7612210051883
Als Ersatzteil ist nur das Innenleben als Komplettset erhältlich.
Complete inner parts incl. sensor and electronic – 7612210051883
The complete inner parts are only available as in one part.
• Gehäuse ist aus Chromnickelstahl 18/10, Werkstoff 1.4301, AISI 304
• Materialstärke 1,5 mm
• funktioniert mit DC 1,5V LR20 Batterien
• integrierte Abrisskante
• für Rollen bis zu einer max. Breite von 205 mm und max. Durchmesser
von 200 mm
• Min. Innendurchmesser 35 mm der Rolle
• Sensorreichweite von 80 +/- 10 mm
• Gewicht ohne Verpackung ist 5,6 kg
• LxBxH: 234x300x380 mm
• Casing made of chrome-nickel steel 18/10, AISI 304
• Material thickness 1,5 mm
• requires standard DC 1,5V LR20 batteries
• integrated tear-off ledge
• for rolls with max. width 205 mm and max. diameter 200 mm
• min. core diameter 35 mm of the roll
• Sensor range from 80 +/- 10 mm
• Net weight is 5,6 kg
• LxBxH: 300x385x234 mm
4. Lieferumfang / Scope of supply
1 elektronischer Papiertuchspender Type STRX630
1 Befestigungssatz
1 Montage und Betriebsanleitung
4 DC 1,5V LR20 Batterien
1 electronic paper towel dispenser type STRX630
1 mounting set
1 mounting instruction and manual
4 DC 1,5V LR20 batteries

4 9
STRX630/31.08.2010
8. Papierrollen-, und Batteriewechsel / Loading instruction and installing batteries
5. Maße / Dimension
STRX630/31.08.2010
Um eine Zweitrolle einzulegen folgen Sie den Schritten 3-4:
3) Um einen Stillstand zu vermeiden und das Wartungsintervall optimal nutzen
zu können besteht die Möglichkeit eine zweite Rolle einzulegen. Sofern der
Durchmesser der bereits verwendeten Rolle unter 70 mm gesunken ist, kann
diese ohne das Papier aus der Einzugsrolle zu lösen, in die untere Halterung
eingelegt werden (achten Sie darauf das die Rolle einen Kartonkern mit einem
Innendurchmesser von mindestens 35 mm hat).
4) Um die neue Rolle einzulegen folgen Sie nun wieder der Anweisung von
Punkt 1-2. Durch Aufbrauch der unteren Rolle schließt sich die Druckklappe
und zieht dann das Papier der neuen Rolle ein. Achten Sie darauf, dass das
Papier der neu eingelegten Rolle nicht gleich miteingezogen wird.
To load another new rolls follow steps 3-4:
3) To avoid the waste of a remaining roll or lack of paper it is possible to insert a
second paper roll. When the diameter of the remaining roll is less than 70 mm,
this roll can be put down gently to lower paper wheels without tearing off the
paper from the rubber wheels. Take care that the roll has a cardboard core with
a inner diameter of min. 35 mm.
4) To insert a new roll follow again point 1-2. After usage of the remaining roll, the
transfer bar is closing again and the new paper roll will get drawed in. Take care
that the paper of the new roll is not drawn in together with the remaining roll.

6. Montage / Mounting
5
8STRX630/31.08.2010 STRX630/31.08.2010
8. Papierrollen-, und Batteriewechsel / Loading instruction and installing batteries
Um eine Papierrolle einzulegen folgen Sie den Schritten 1-2:
1) Drücken Sie die Rollenaufnahme auseinander und spannen Sie dann die
Rolle in die Halterung ein. Achten Sie dabei auf die maximale Breite
von 205 mm.
2) Ziehen Sie das Papier (siehe Abbildung) unter der Druckklappe durch und
lassen Sie ca. 30 mm Papier hervorstehen. Achten Sie darauf, dass das Papier
gerade eingelegt ist und schließen Sie die Klappe. Durch das einmalige
Auslösen des Sensors wird das Papier eingezogen.
To load rst roll follow steps 1-2:
1) Push the paper wheels apart to clamp the paper roll between them.
2) Lift up the transfer bar and pull the paper out between the transfer bar and
the rubber wheel. Press down the transfer bar that the paper is pressed on
the rubber wheel and close the panel. By activating the sensor one time the
paper will be drawn in.
1. Bohren Sie lt. Bohrbild in Punkt 5 vier Löcher à Ø 8 mm. Stecken Sie dann die
mitgelieferten Dübel in diese Bohrungen.
2. Öffnen Sie dann den Spender und xieren diesen in der richtigen Position.
Dann schrauben Sie diesen durch die vorgesehenen Öffnungen mit den
mitglieferten Schrauben in die Wand.
Der Hersteller bzw. Lieferant übernimmt keine Haftung wenn das Gerät aufgrund
der örtlichen Gegebenheiten mit den mitgelieferten Schrauben nicht ausreichend
befestigt werden kann.
1. Drill 4- Ø 8 mm holes on the wall as per description in point 5. Insert the
enclosed plastic dowels.
2. Open the panel, put the casing on the right position with the holes on the wall,
then x the unit on the wall with theenclosed screws.
The producer or supplier is out of guarantee if the product cannot be mounted
sufciently with the included screws due to local conditions.

7
6STRX630/31.08.2010 STRX630/31.08.2010

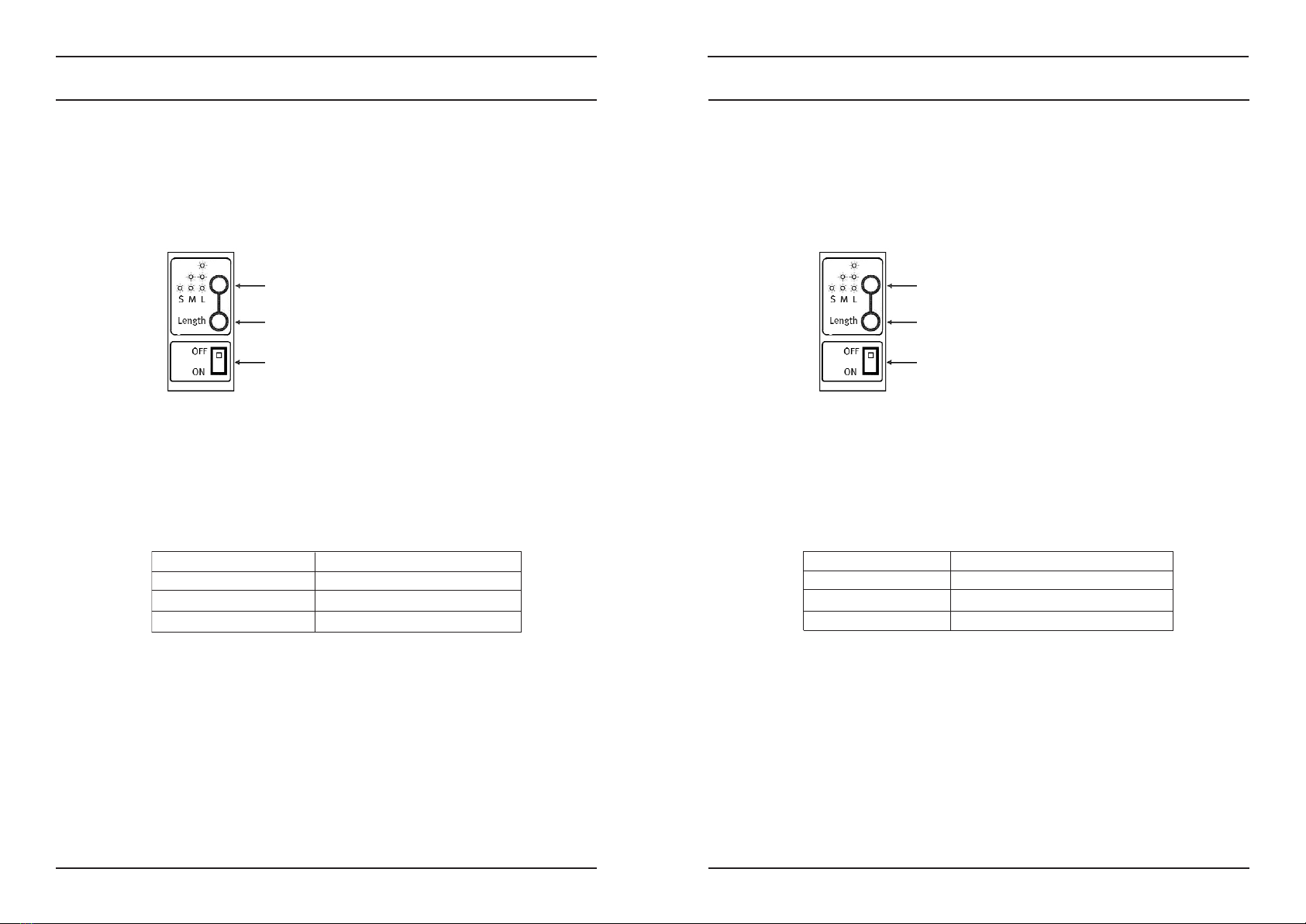

7. Sensoreinstellung / Adjust sensor distance 7. Sensoreinstellung / Adjust sensor distance
Operation:
Put your hand in front of the sensor within the distance of 80 mm +/- 10 to get one
piece of paper. Then tear off the paper by right or left upward direction.
Indicator
Length Regulation
Switch
To turn on the dispenser put switch button in „ON“ position. Press button „Length
Regulation“ to adjust the dispense length of paper. By pressing this button the
length can be adjusted due to following overview:
Note: If the paper or a non transparent object covers the sensor, the dispenser will
not release a new piece of paper. For a successful operation remove this object.
When the power of the batteries run short, the paper length will be a different.
Dispense length state of indicator
200 mm – Small ash one time
250 mm – Middle ash two times continuously
300 mm – Large ash three times continuously
Funktion:
Um das Gerät zu bedienen halten Sie Ihre Hände in einen Bereich von
80 mm +/- 10 vor den Sensor und das Gerät spendet ein Papier in der voreinge-
stellten Länge. Durch abreißen nach links oder rechts wird das Papier über die
Abrisskante entfernt.
Indikator
Längeneinstellung
Ein - Aus
Um das Gerät einzuschalten setzen Sie den Schalter auf ON.
Durch Drücken der Längeneinstellung kann die Papierlänge auf die drei
voreingestellten Längen wie folgt adjustiert werden.
Vorsicht: Wenn Papier oder nicht Lichtdurchlässiges Material den Sensor blockiert,
fördert der Spender kein weiteres Papier. Wenn sich die Lebensdauer der Batterien
zu Ende neigt kann sich die Ausgabelänge des Papiers leicht ändern.
Längeneinstellung Indikatoranzeige
200mm – Small eine rote Lampe leuchtet
250mm – Middle zwei rote Lampen leuchten
300mm – Large drei rote Lampen leuchten
