Franke F3EV1004 User manual

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm / 16.05.19
F3
F3EV1004
2030036177
7612982238796
DE Montage- und Betriebsanleitung Elektronik-Wandventil
EN Installation and operating instructions Electronic bib tap
FR Notice de montage et de mise en service Vanne murale électronique
ES Instrucciones de montaje y servicio Válvula de pared con sistema electrónico
IT Istruzioni per il montaggio e l'uso Valvola da parete elettronica
NL Montage- en bedrijfsinstructies Electronic bib tap
PL Instrukcja montażu i obsługi Elektroniczna bateria ścienna
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen seinäventtiili
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 2 -

- 3 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►The fitting must be operated only with
original mesh filters!
►Vor Installation Rohrleitungen spülen!
►Armatur nur mit original Sieb betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure 6 l/min ►Volumenstrom bei 3 bar Fließdruck 6 l/min
►maximum operating temperature ►maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
►Voltage supply with lithium battery CRP2
6VDC
►Spannungsversorgung
Lithium Batterie CRP2 6 V DC
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59K ►Schutzart IP 59K
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före
installation!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami!
►Använd armaturen endast med
originalsilar!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
►Volymström vid 3 bar hydrauliskt tryck
6 l/min
►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur
- Praca stała 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
►Pobór mocy 1,5 W ►Effektbehov 1,5 W
►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
EN
DE
PL
SV

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
►Provozovat armaturu jen s originálními
sítky!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1-5 bars
►Débit volumique pour 3 bars de pression
dynamique 6 l/min
►Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
►Puissance absorbée 1,5 W
►Type de protection IP 59K
►Minimální průtočný tlak 1,0 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1-5 bar
►Průtok při průtočném tlaku 3 bar 6 l/min
►Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
►Napájení lithiovou baterií CRP2 6 V DC
►Příkon 1,5 W
►Krytí IP 59K
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
►Käytä varusteet vain alkuperäisten sihtien!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
►Tilavuusvirta 3 barin virtauspaineella
6 l/min
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
►Alimentación de corriente con batería de li-
tio CRP2 6 V DC
►Jännitteensyöttö litiumparistolla CRP2
6VDC
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59K ►Suojaustapa IP 59K
FR
CS
ES
FI

- 5 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 6 л/мин
► Максимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
► Источник питания - литиевая батарея
CRP 2 6 Впостоянноготока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59K
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Armatuur alleen met originele zeven
gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
6 l/min
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59K
IT
RU
NL

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 6 -

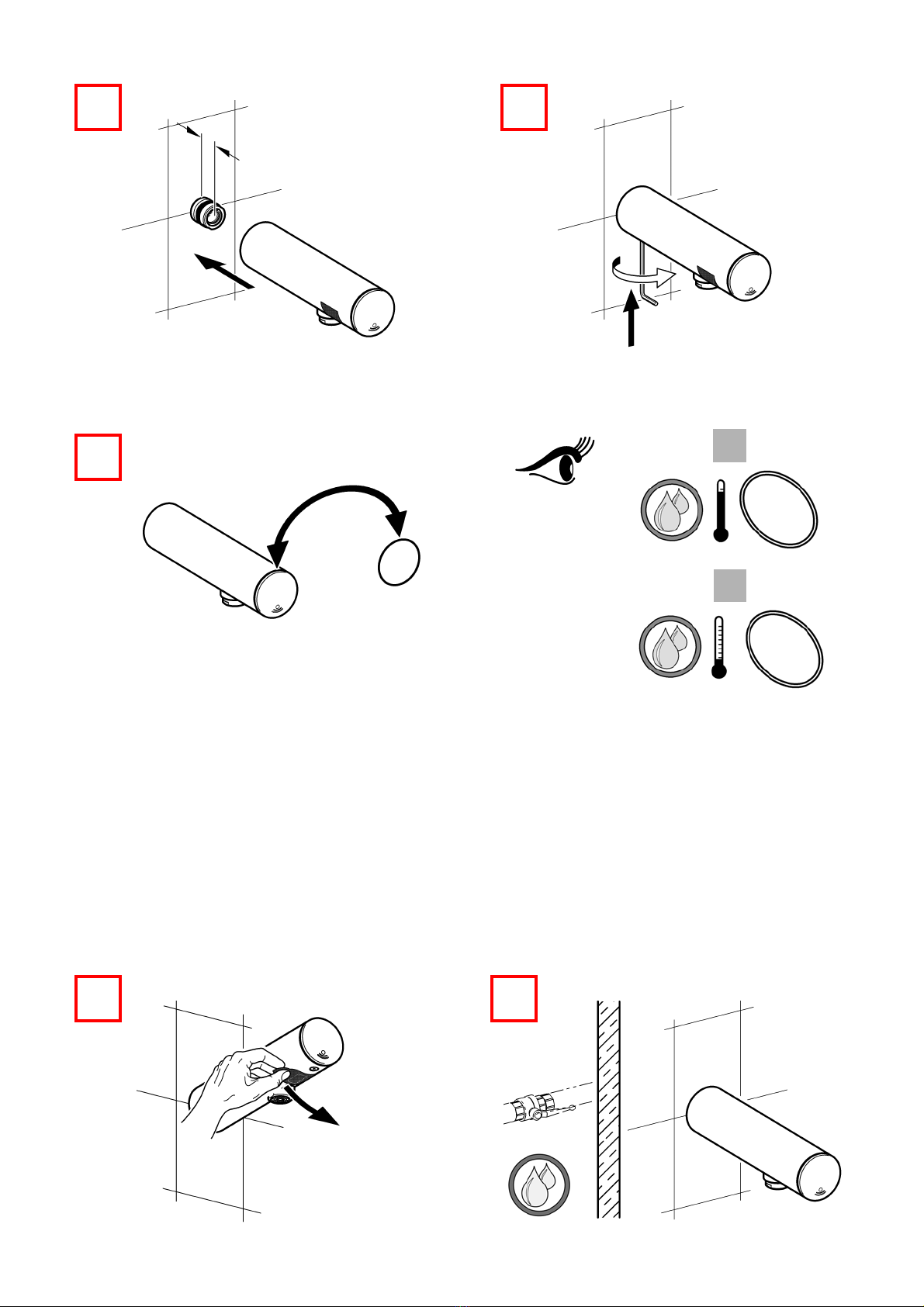

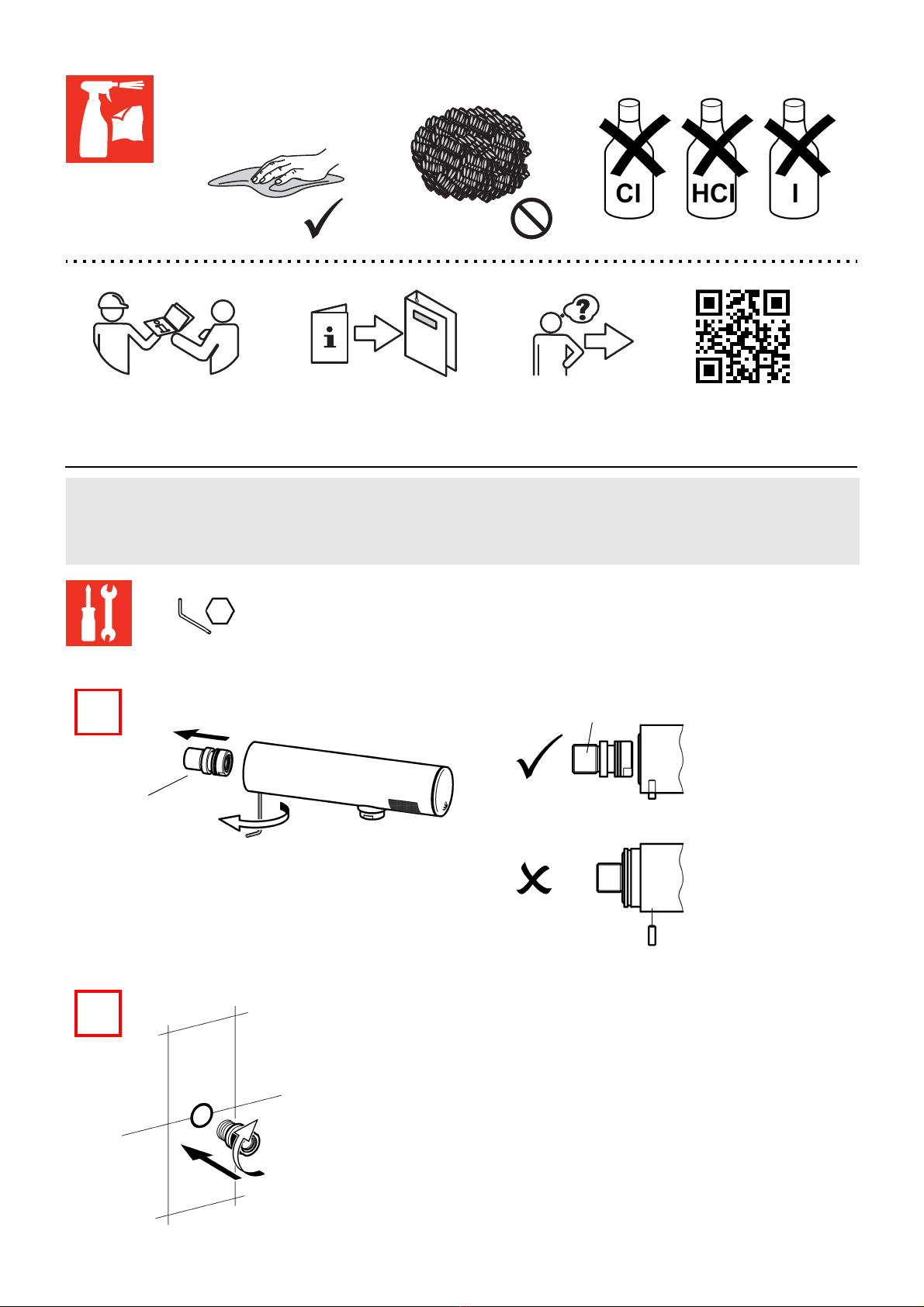

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
www.franke.com
2,5 mm
1.1
1.2
1
4x
a
a
2

- 7 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
EN IRed ES IRojo PL I Czerwony FI I Punainen
II Blue II Azul II Niebieski II Sininen
DE IRot IT IRosso SV IRöd RU Iкрасный
II Blau II Blu II Blå II голубой
FR I Rouge NL IRood CS IČervený
II Bleu II Blauw II Modrý
43
20
I
II
Red
Blue
5
76

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 8 -

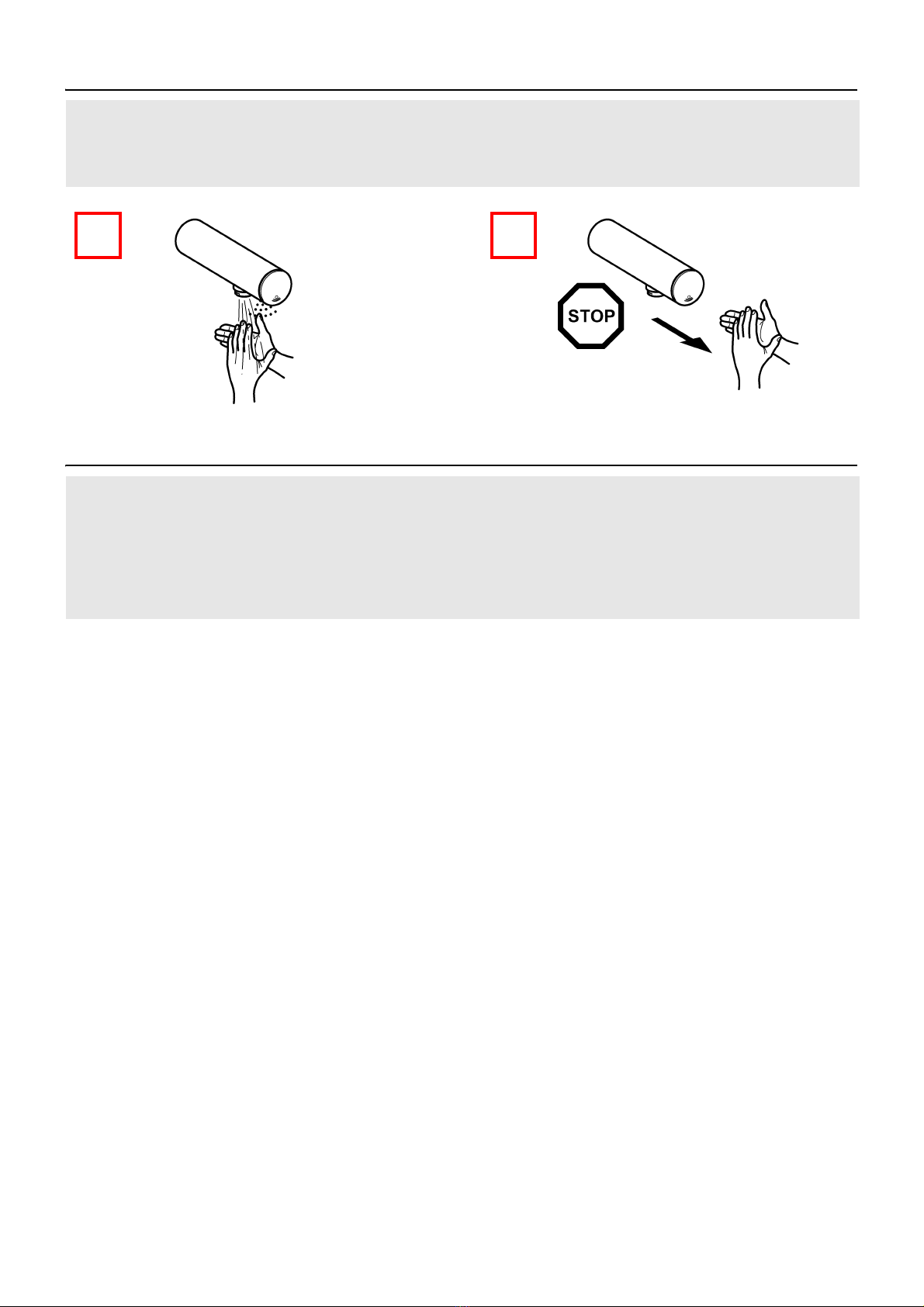

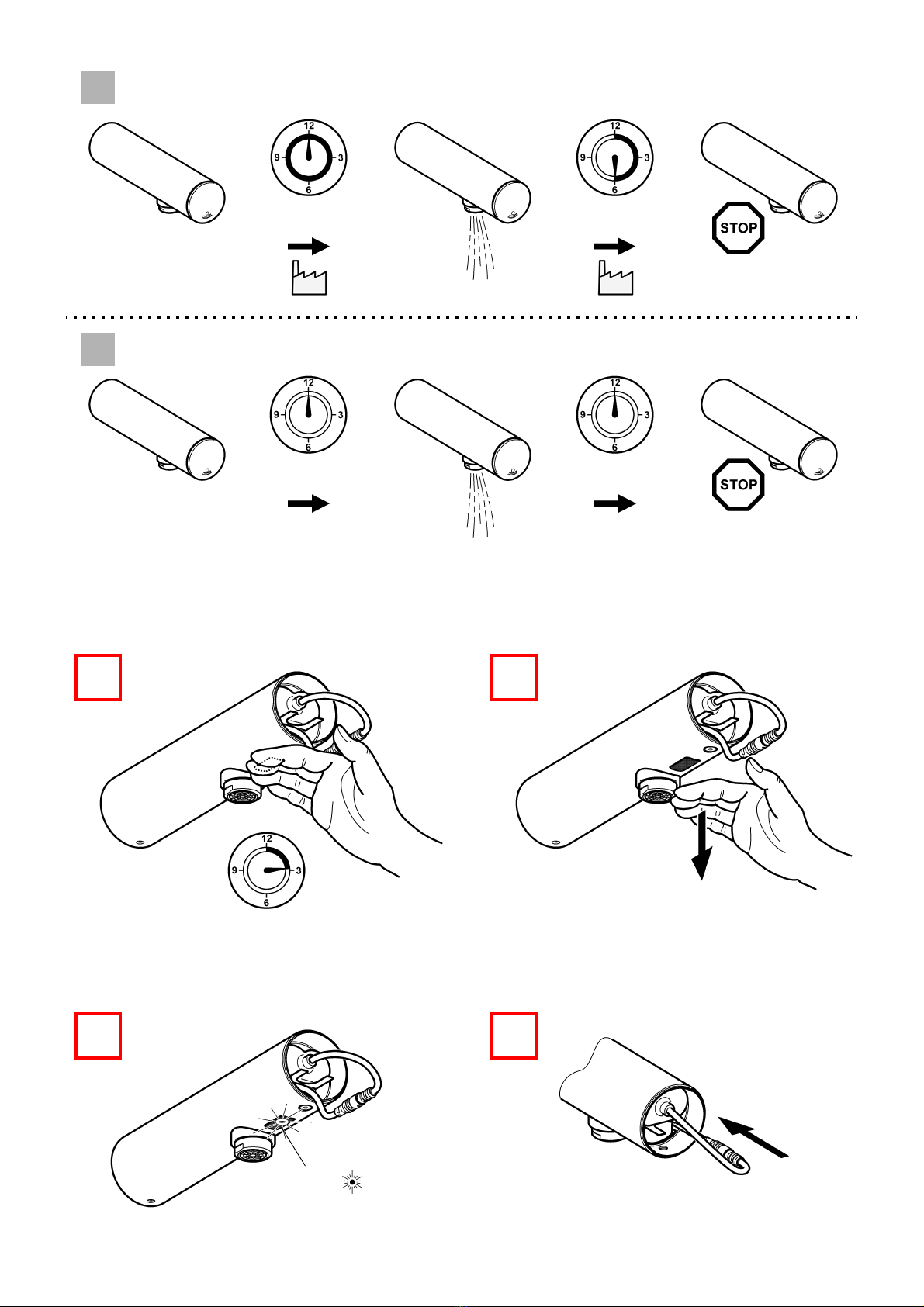

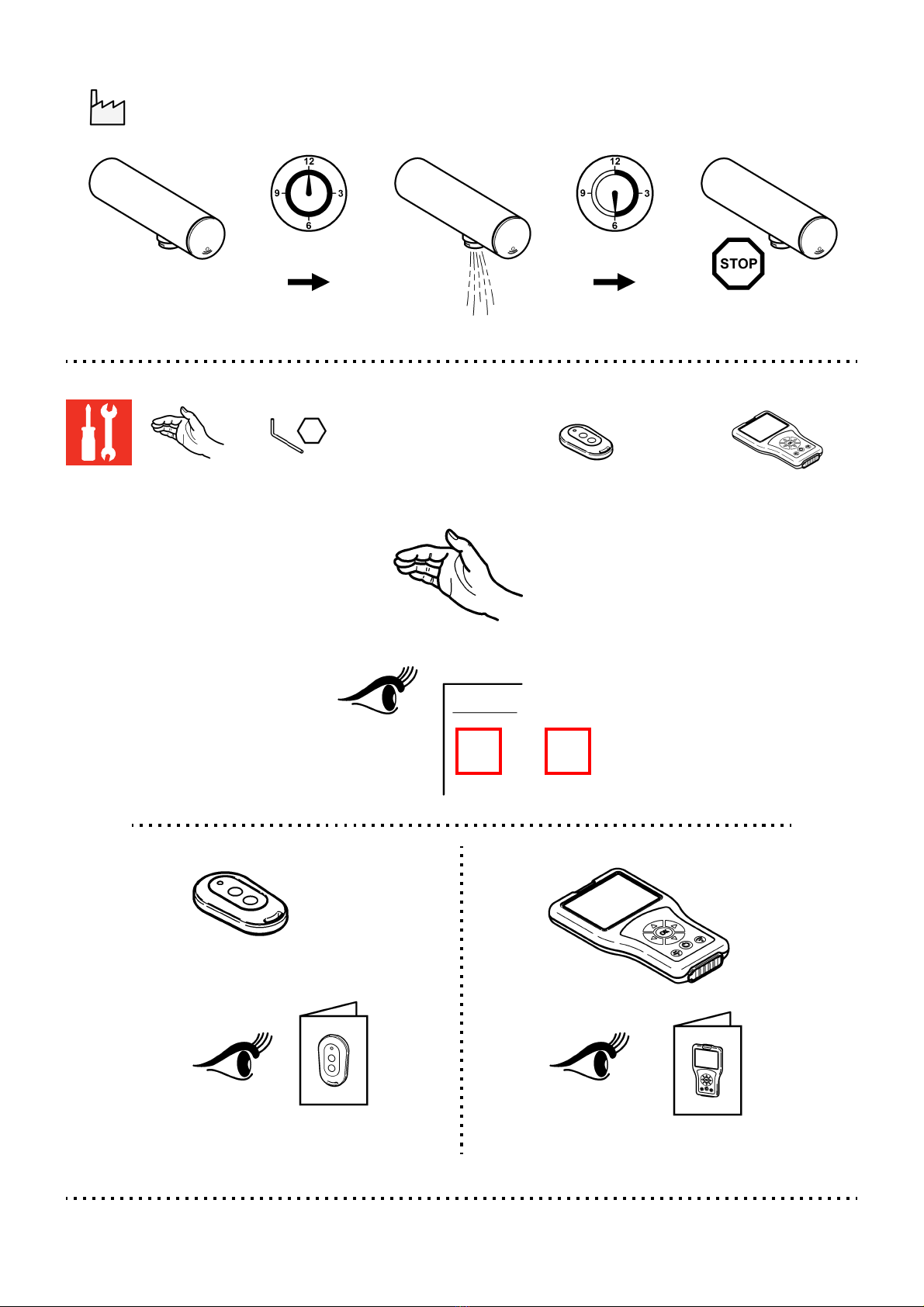

2. Funktion
3. Hygienespülung ein- / ausschalten
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento

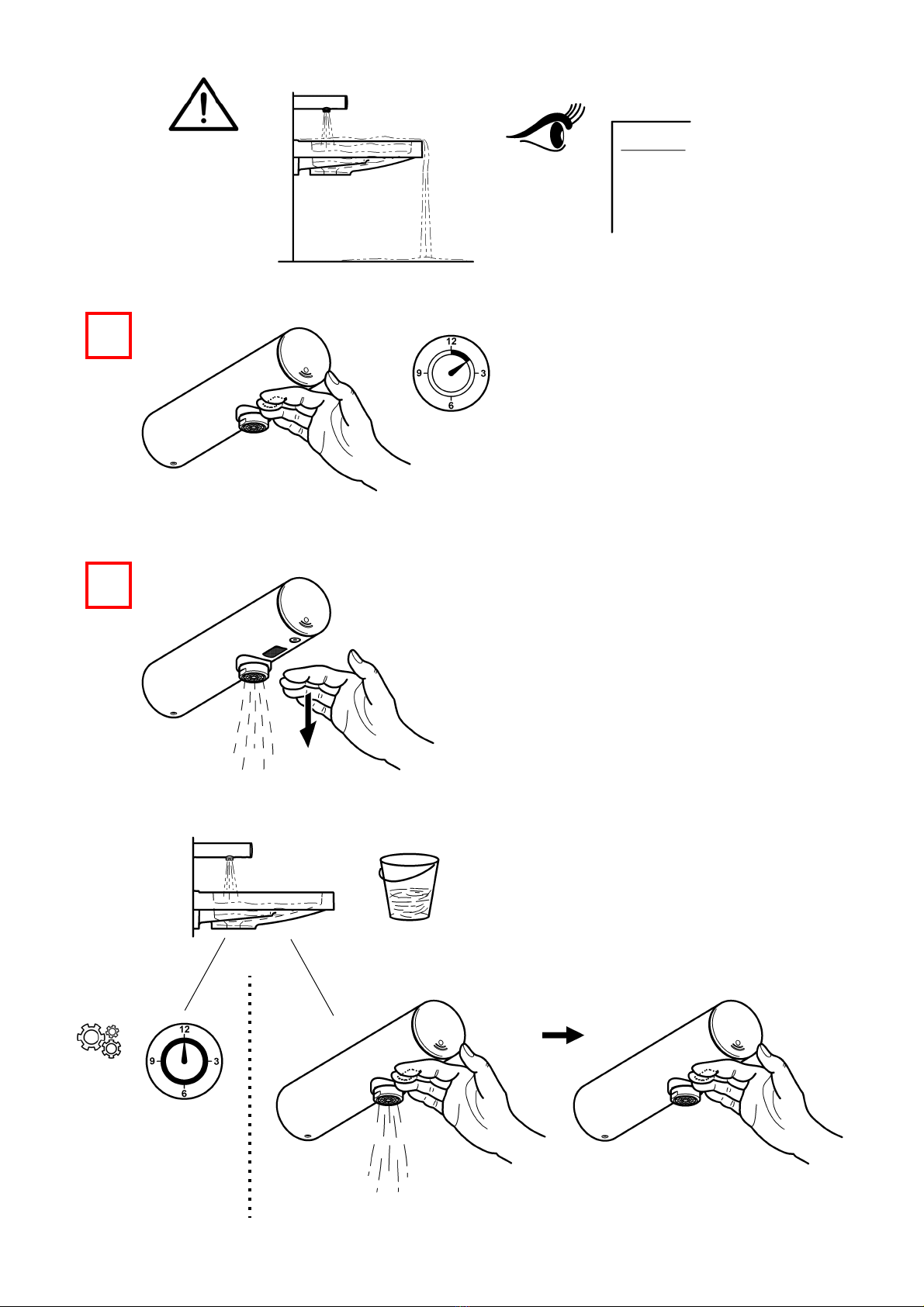

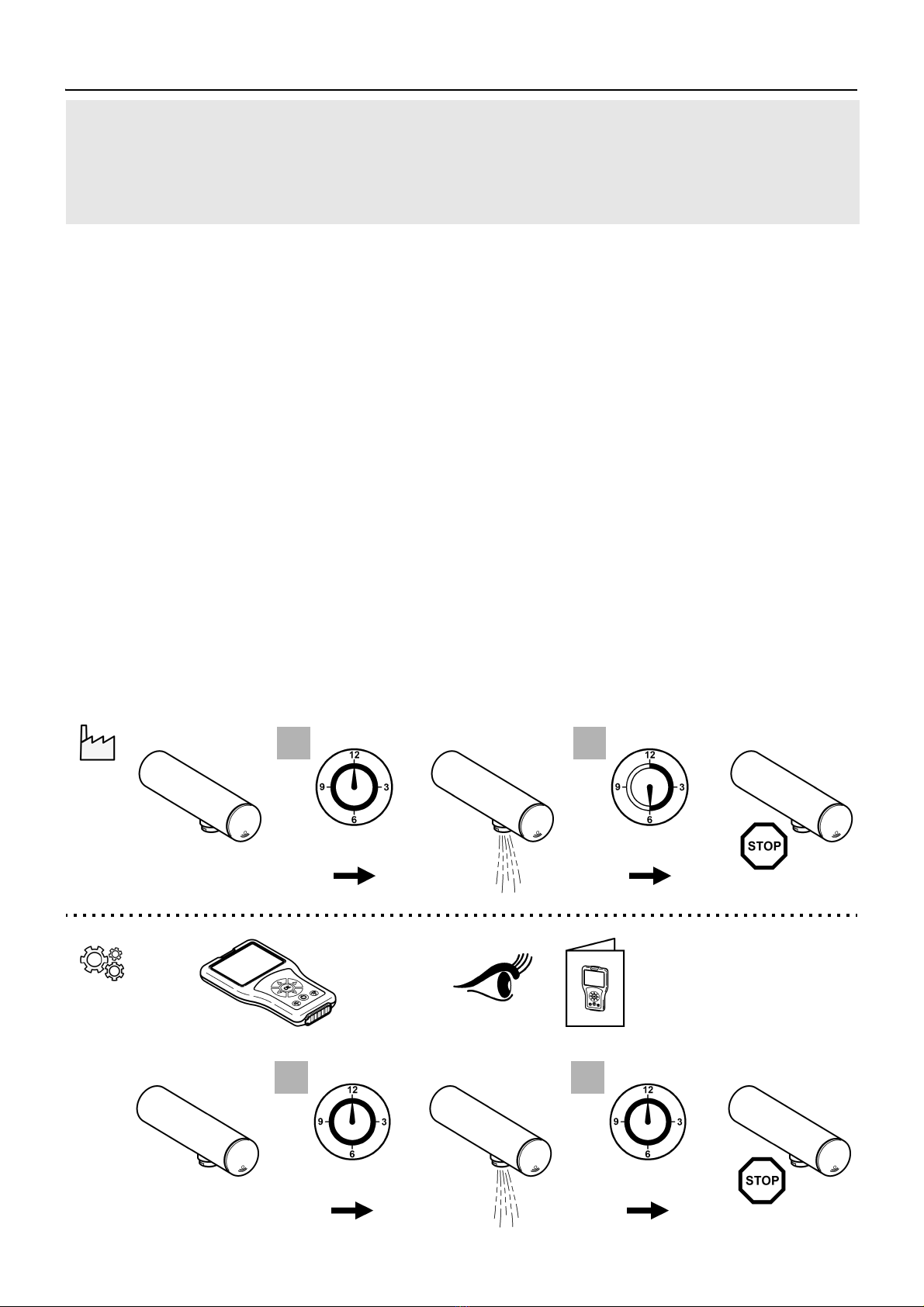

EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar el
higiene enjuague
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo igiene risciacquo
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s.
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 seg.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
21

- 9 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
24 h 30 s
2,5 mm

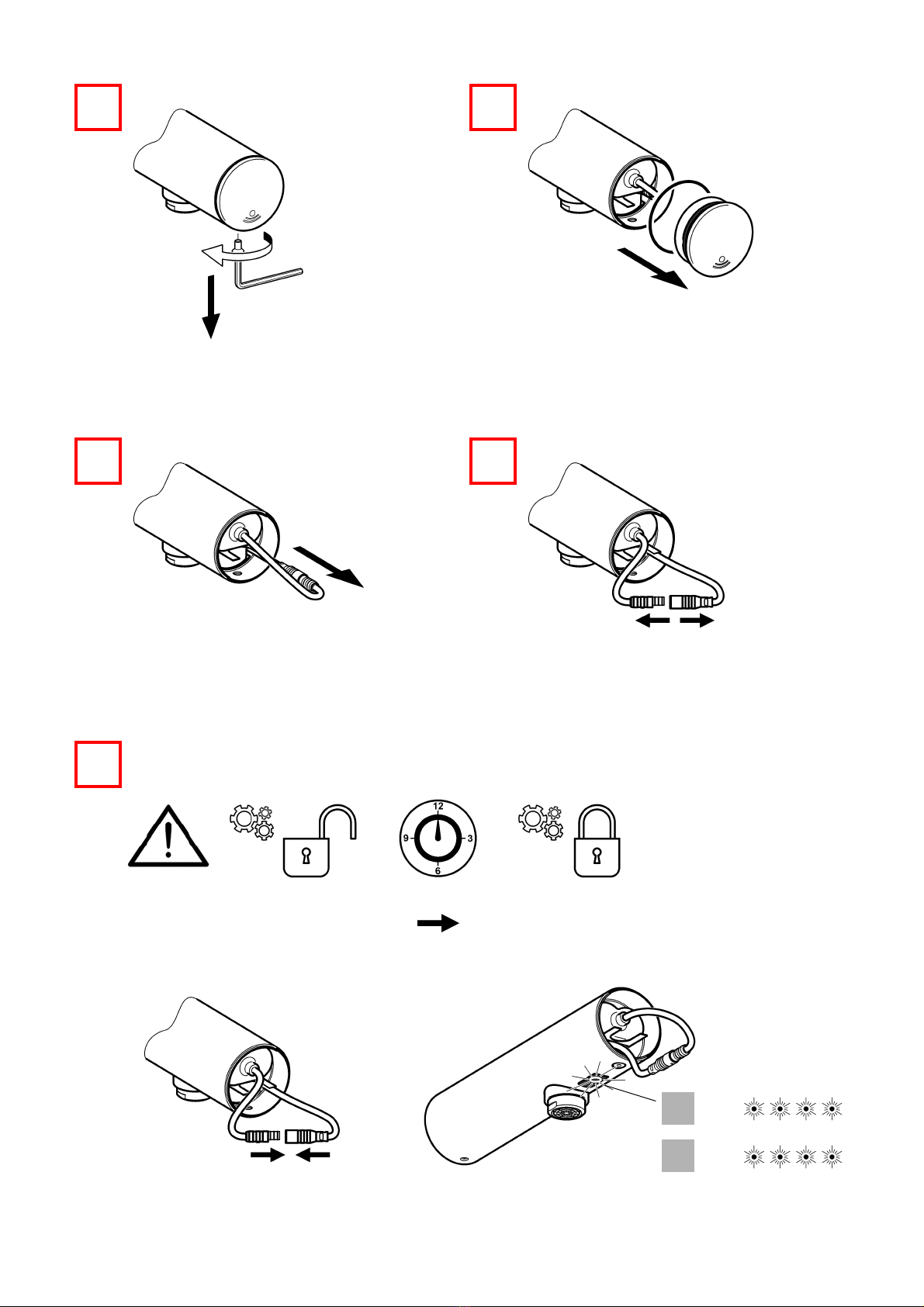

3.
–
112

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 10 -
21
43
5
60 s
2x
B
A
1x

- 11 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
A
24 h 30 s
B
0 h 0 s
>12 s
76
1x
98

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 12 -
4. Armatur ausschalten
EN IRed ES IRojo PL I Czerwony FI I Punainen
II Blue II Azul II Niebieski II Sininen
DE IRot IT IRosso SV IRöd RU Iкрасный
II Blau II Blu II Blå II голубой
FR I Rouge NL IRood CS IČervený
II Bleu II Blauw II Modrý
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria
1110
12 I
II
Red
Blue

- 13 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
5. Dauerlauf starten
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
5.
–
1 2
9.

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 14 -
9.
1
5 – 8 s
2

- 15 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm

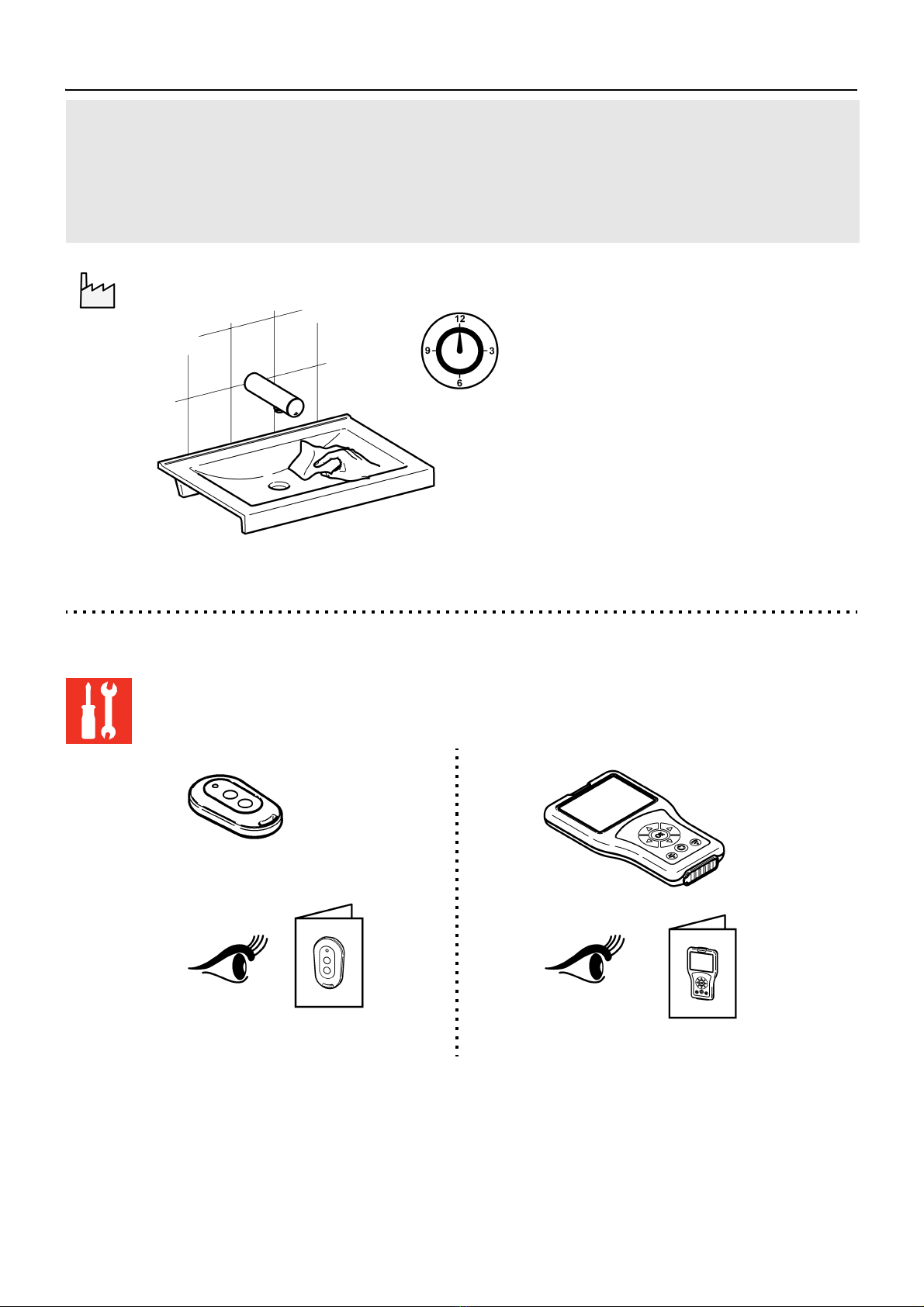

6. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínačpro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 16 -

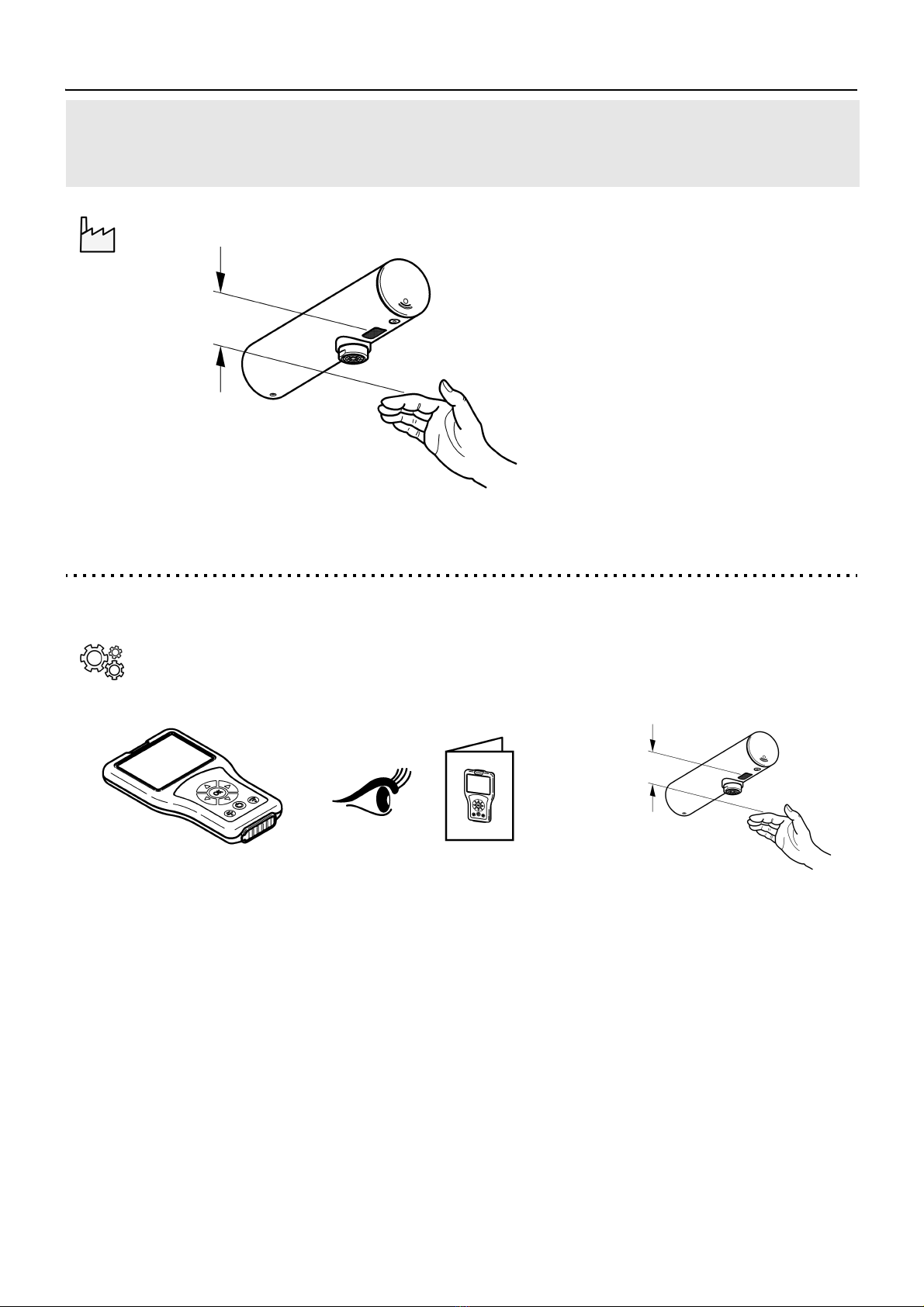

7. Reichweite einstellen
EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu
FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen
ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия
IT Impostazione della portata
45%
(~125)
1 – 100%
(1 – 300)

- 17 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm

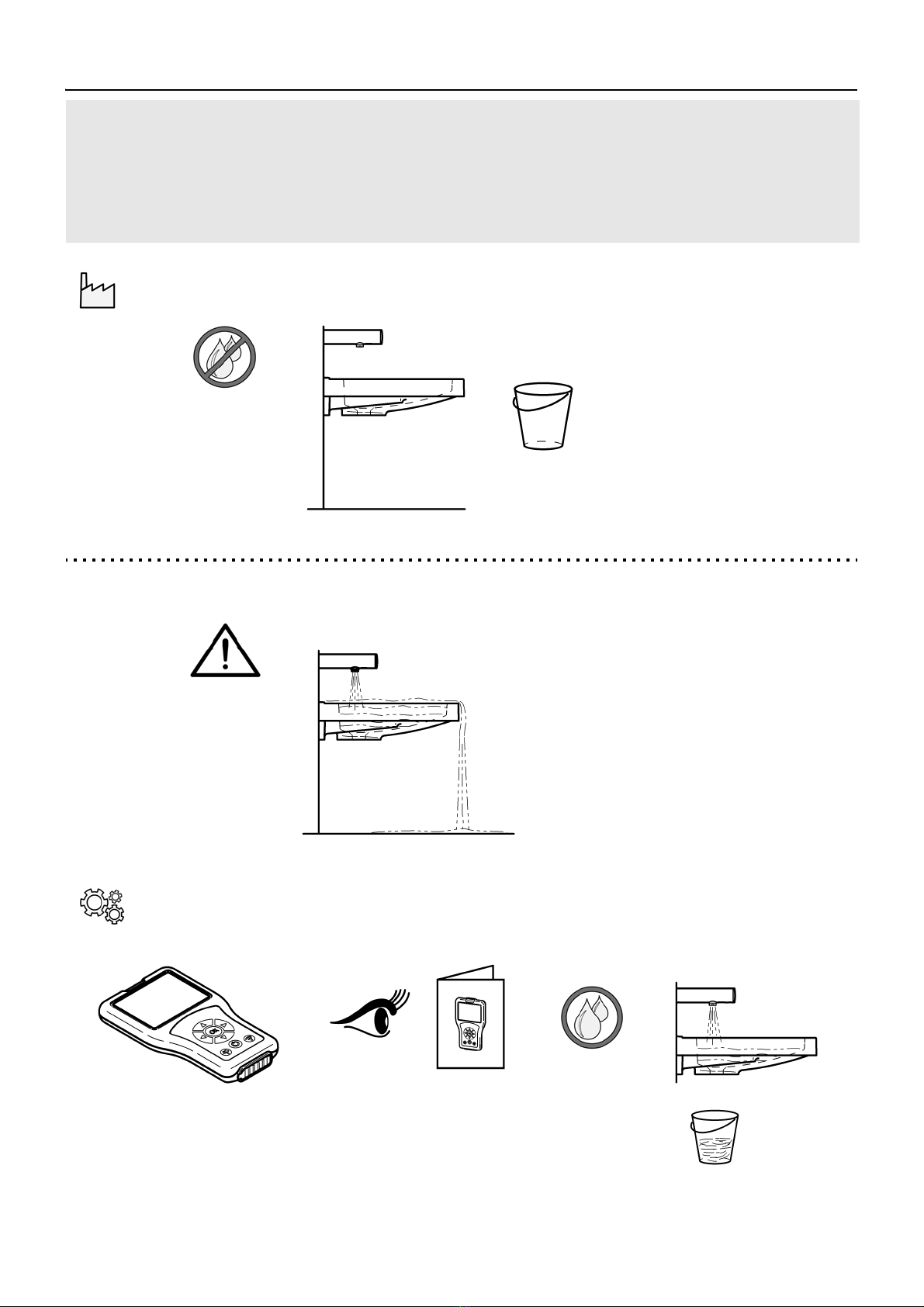

8. Hygienespülung einstellen
EN Setting the hygiene flush NL Instellen van de
hygiënespoeling
CS Nastavení hygienického proplachování
FR Réglage de la rinçage
d'hygiène
PL Ustawianie spłukiwania
higienicznego
FI Hygieniahuuhtelun säätäminen
ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва
IT Impostare lo igiene risciacquo
EN PL
►I: Interval adjustable in h
►II: Flow duration adjustable in s
►I: odstęp czasu regulowany w godzinach
►II: czas przepływu regulowany w
sekundach
DE SV
►I: Intervall einstellbar in h
►II: Fließzeit einstellbar in s
►I: Intervall kan ställas in i timmar
►II: Flödestid kan ställas in i sekunder
FR CS
►I: intervalle réglable en h
►II: durée d'écoulement réglable en s
►I: Interval s nastavením v h
►Ii: Doba průtoku s nastavením v s
ES FI
►I: Intervalo ajustable en horas
►II: Tiempo de flujo activable en seg
►I: Aikaväli, asetettavissa h
►II: Virtausaika, asetettavissa s
IT RU
►I: intervallo impostabile in h
►II: durata di flusso impostabile in s
►I: интервал задается вч
►II: время течения задается всек.
NL
►I: Interval instelbaar in u
►II: Stromingstijd instelbaar in s
III
24 h 30 s
III
1 – 255 h 1 – 255 s

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 18 -
9. Dauerlauf einstellen
EN Setting continuous operating
mode
NL Continue stroming instellen CS Nastavení pomalejšího toku
FR Réglage du fonctionnement en
continu
PL Ustawienie ciągłego wypływu FI Tuotantokäytön säätäminen
ES Ajuste del funcionamiento
ininterrumpido
SV Ställa in permanent flöde RU Настройка непрерывного режима
IT Impostazione del flusso continuo

- 19 -
ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
10. Reinigungsabschaltung einstellen
EN Adjusting the cleaning
switch-off
NL Reinigingsuitschakeling
instellen
CS Nastavení vypnutí za účelem čištění
FR Régler l'arrêt du nettoyage PL Ustawianie funkcji wyłączenia
na czas czyszczenia
FI Puhdistuskatkaisun säätäminen
ES Ajuste de la desconexión de
limpieza
SV Ställa in rengörings
avstängning
RU Настройка отключения для очистки
IT Impostazione dello spegnimento per pulizia
60 s
1 – 255s
1 min
1 – 255min

ZMI_001_2030036177-F3EV1004_#SALL_#AQU_#V1.fm
- 20 -

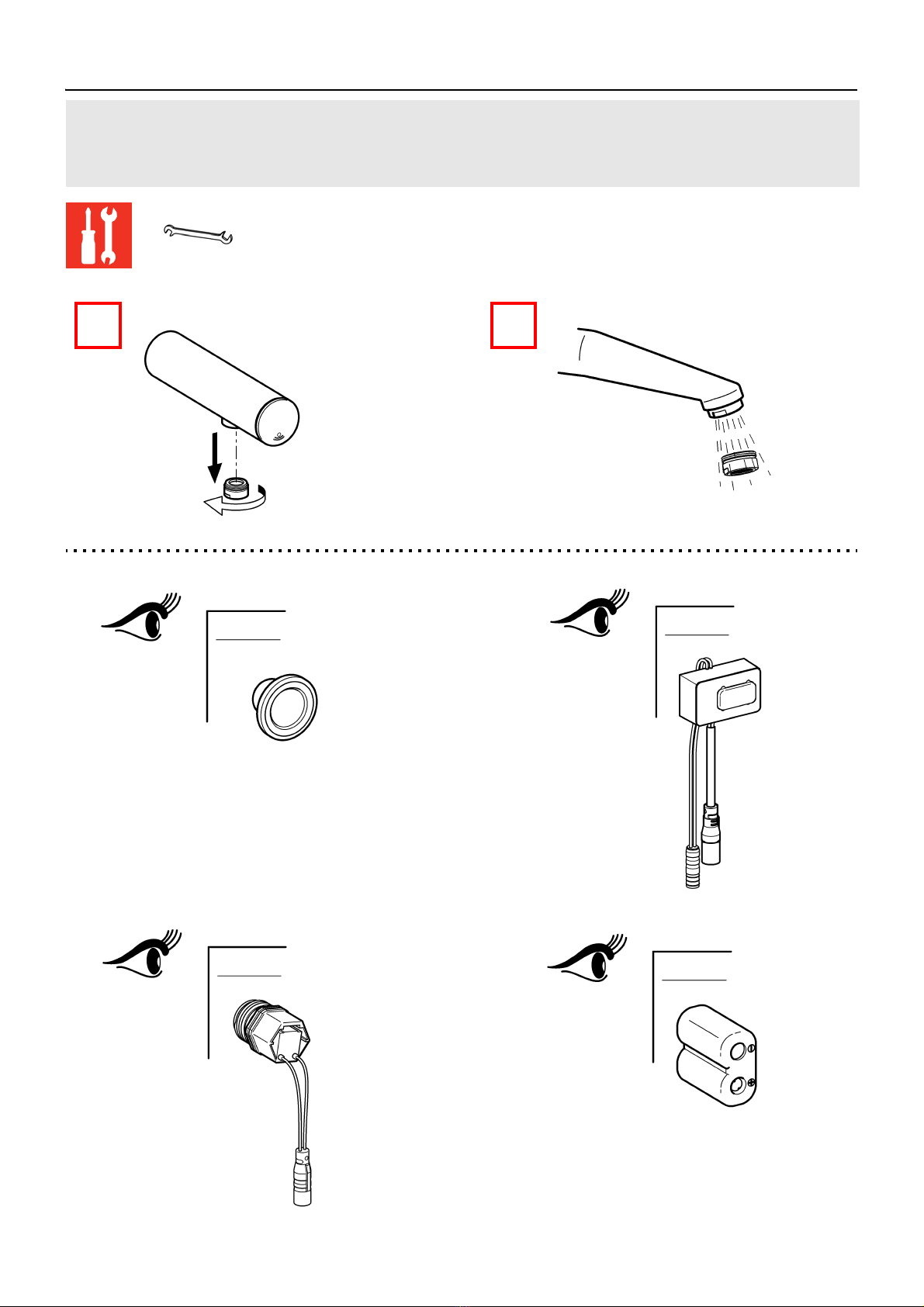

11. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
22 mm
21
12. 13.
15.
14.
