F3
F3EM1013 F3EM1014 F3EM1015
2030040121 2030040122 2030040123
7612982245312 7612982245329 7612982245336
DE Montage- und Betriebsanleitung Elektronik-Waschplatzbatterie
EN Installation and operating instructions Electronic wash basin mixer
FR Notice de montage et de mise en service Mitigeur électronique
ES Instrucciones de montaje y servicio Batería electrónica para zonas
IT Istruzioni per il montaggio e l'uso Miscelatore optoelettronico
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen pesuallashana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 2 -

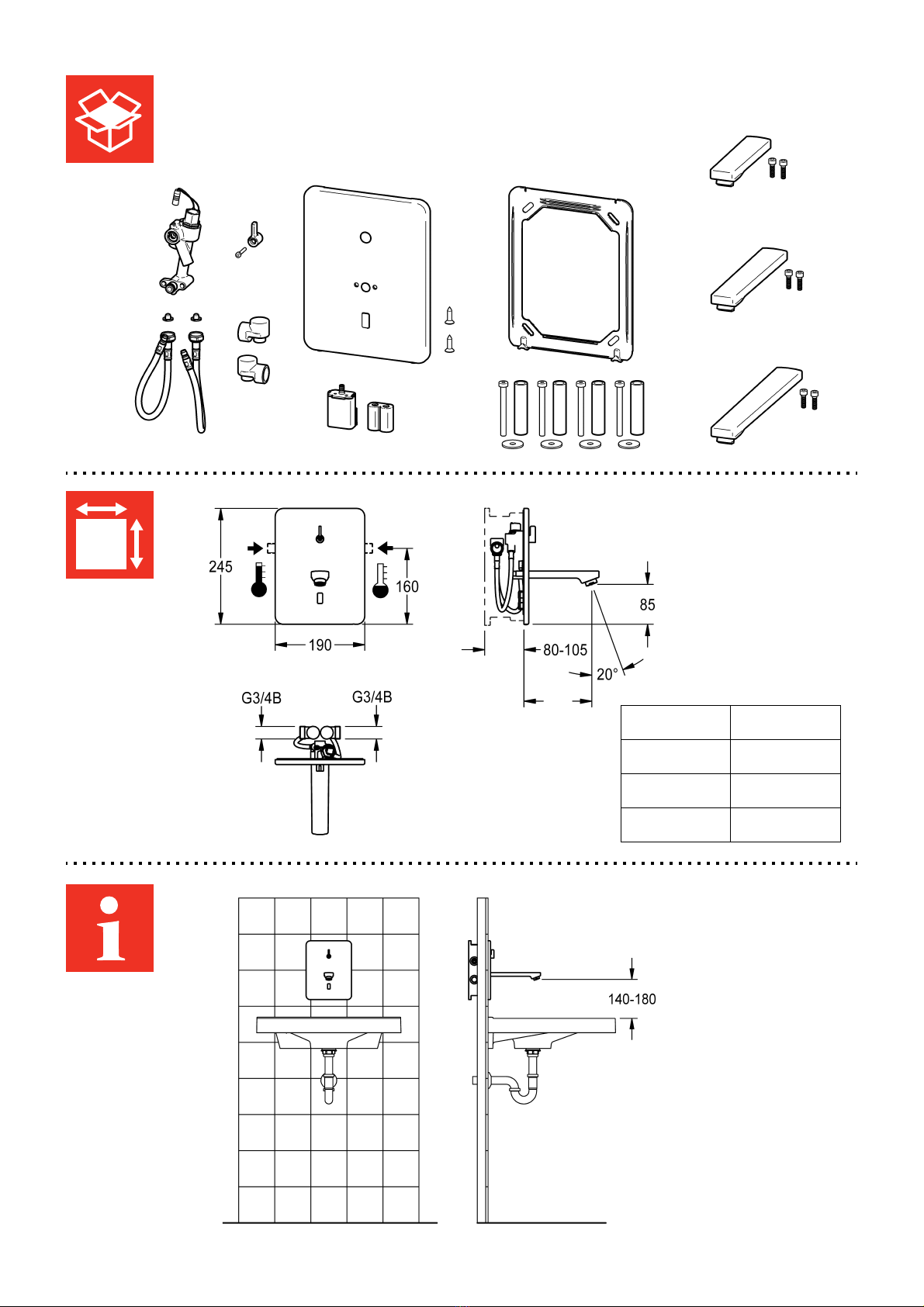

F3EM1013, F3EM1014, F3EM1015
F3EM1013
F3EM1014
F3EM1015
X
F3EM1013 140
F3EM1014 200
F3EM1015 260
X

- 3 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► After completing the installation, set the
temperature limiter!
► Nach erfolgter Montage den
Temperaturanschlag einstellen!
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar flow pressure 3 l/min
► Voltage supply with lithium battery CRP2
6V DC
► Power consumption 1,5 W
► Type of protection IP 59k (in assembled
condition)
► Volumenstrom bei 3 bar Fließdruck 3 l/min
► Spannungsversorgung
Lithium Batterie CRP2 6 V DC
► Leistungsaufnahme 1,5 W
► Schutzart IP 59k (im zusammengebauten
Zustand)
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► När monteringen har gjorts skall
temperaturbegränsningen ställas in!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 3 l/min
► Volymstrom vid 3 bar hydrauliskt tryck
3 l/min
► Zasilanie elektryczne baterią litową CRP2
6 V DC
► Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony IP 59k (w zmontowanym
stanie)
► Skyddsklass IP 59k (i hopsatt tillstånd)
EN
DE
PL
SV

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer !
► Une fois le montage terminé, régler la
limitation de température !
► Před instalací potrubí propláchněte!
► Po provedené montáži nastavit omezení
teploty!
► Provozovat armaturu jen s originálními
sítkya zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée
1-5 bars
► Doporučený průtočný tlak 1-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar 3 l/min
► Napájení lithiovou baterií CRP2 6 V DC
► Příkon 1,5 W
► Krytí IP 59k (ve smontovaném stavu)
► Débit volumique pour 3 bars de pression
dynamique 3 l/min
► Alimentation en tension avec pile au lithium
CRP2 6 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 59k (à l’état
assemblé)
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar!
► ¡Ajuste el límite de temperatura tras
realizar el montaje!
► Huuhtele putkijohdot ennen asennusta!
► Säädä asennuksen jälkeen lämpötilan
rajoitus!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 3 l/min
► Tilavuusvirta 3 barin virtauspaineella
3 l/min
► Alimentación de corriente con batería de
litio CRP2 6 V DC
► Jännitteensyöttö litiumparistolla CRP2
6VDC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 59k (en estado
montado)
► Suojaustapa IP 59k (kootussa tilassa)
FR
CS
ES
FI

- 5 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare!
► Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
► После монтажа отрегулировать
температурный предел!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 3 l/min
► Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59k (Nello stato
montato)
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 3 л/мин
► Источник питания - литиевая батарея
CRP2 6Впостоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59k (в собранном
состоянии)
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar dynamische druk
3l/min
► Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59k (in gemonteerde
toestand)
IT
RU
NL

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 6 -

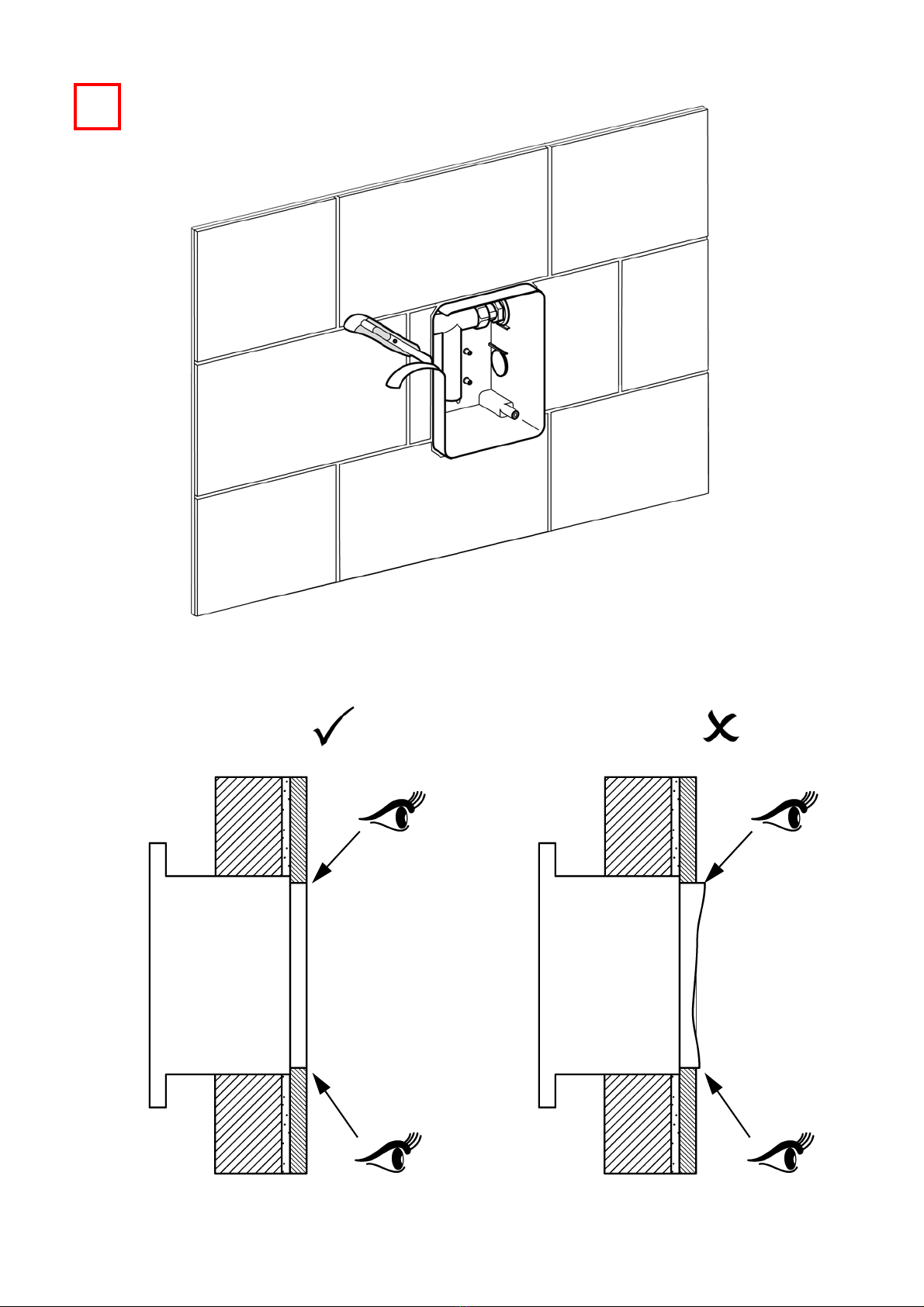

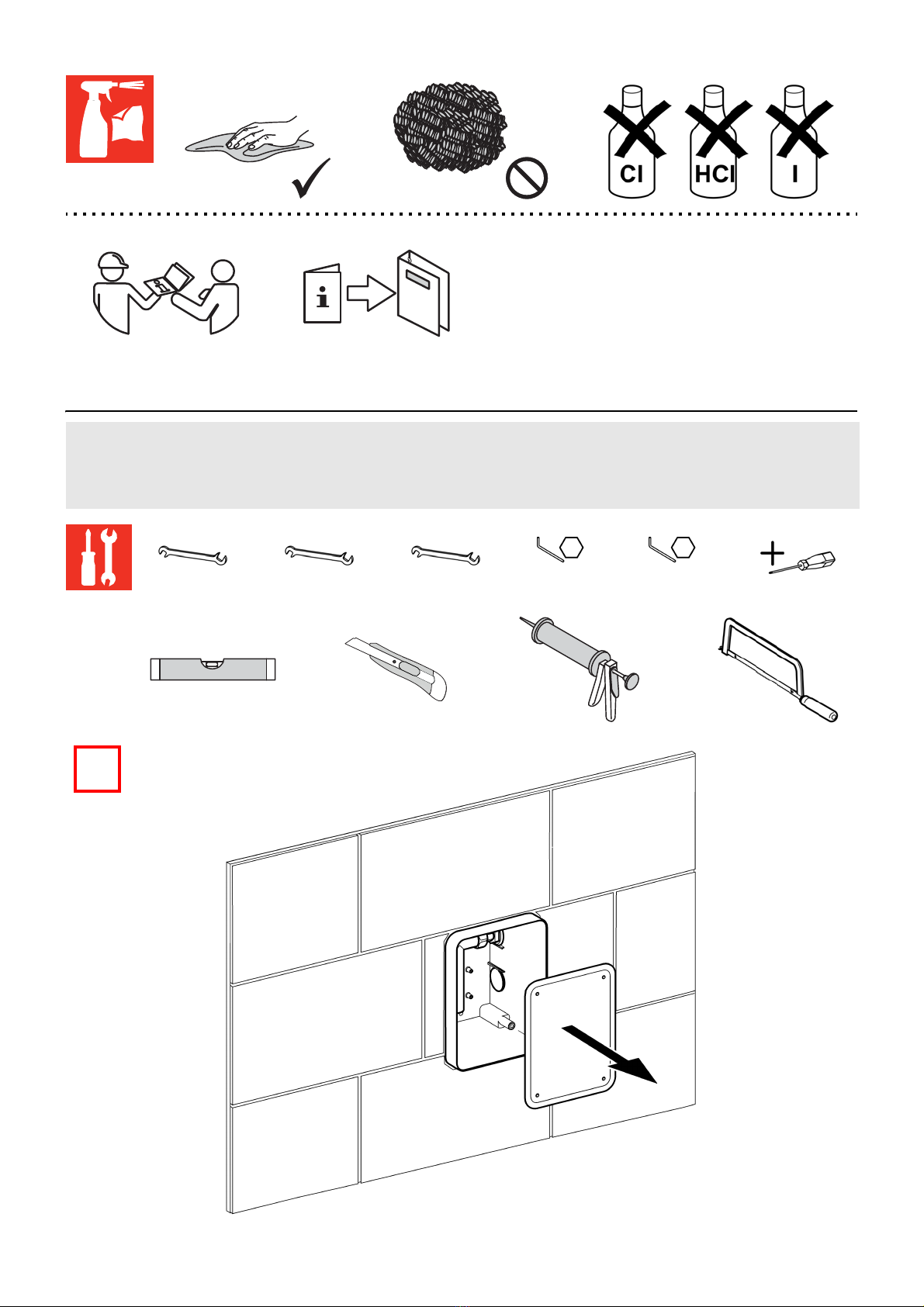

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm 3mm 5mm19 mm9mm
1

- 7 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
2

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 8 -
3
54

- 9 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
76
8
6 V DC
109

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 10 -
21.
1211
1413
1615

- 11 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
17
18
3.
A
2x
19 20

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 12 -
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
21 22
23 12.
1 2

- 13 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm

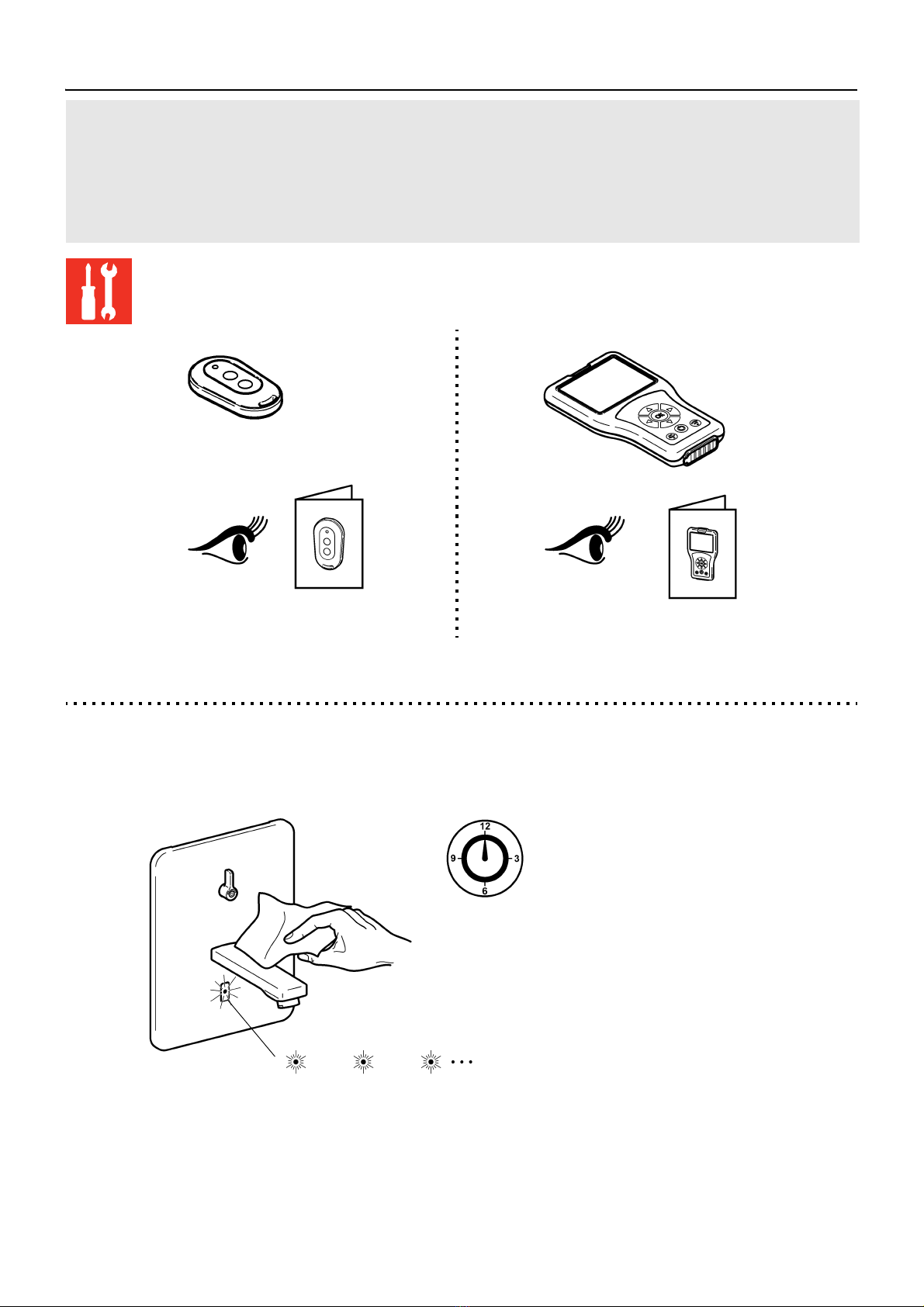

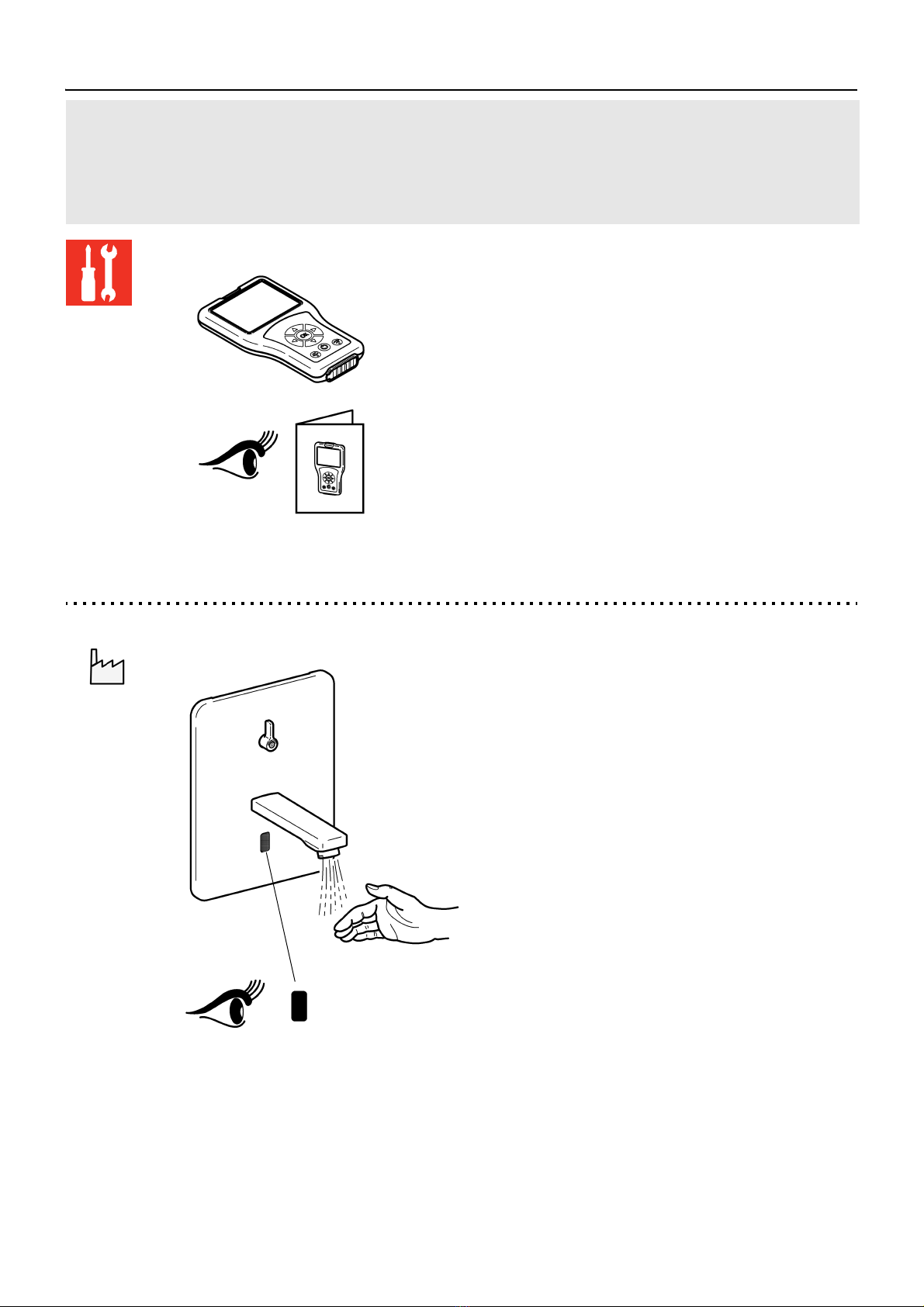

3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 30 s
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 14 -
–
1 8
1 2
3

- 15 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
4
60 s
B
A
1x
2x
24 h 30 s
A
0 h 0 s
B

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 16 -
>12 s
5
1x
6
7 8

- 17 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
4. Armatur ausschalten
5. Dauerlauf starten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomić stały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
–
1 2
10.

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 18 -
5 – 8 s
1 2

- 19 -
ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
6. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínač pro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min
10s 10s

ZMI_001_2030040121-F3EM1013_#SALL_#AQU_#V2.fm
- 20 -
7. Erkennungs-Rückmeldung einschalten
EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyć komunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento
