Franke F5 Series User manual

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm / 17.05.19
F5
F5EM1006
2030035332
7612982239588
DE Montage- und Betriebsanleitung Elektronik-Standbatterie
EN Installation and operating instructions Electronic pillar mixer
FR Notice de montage et de mise en service Robinetterie électronique de montage sur
plage
ES Instrucciones de montaje y servicio Grifo de pie con sistema electrónico
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi Elektroniczna bateria pionowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 2 -

- 3 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm

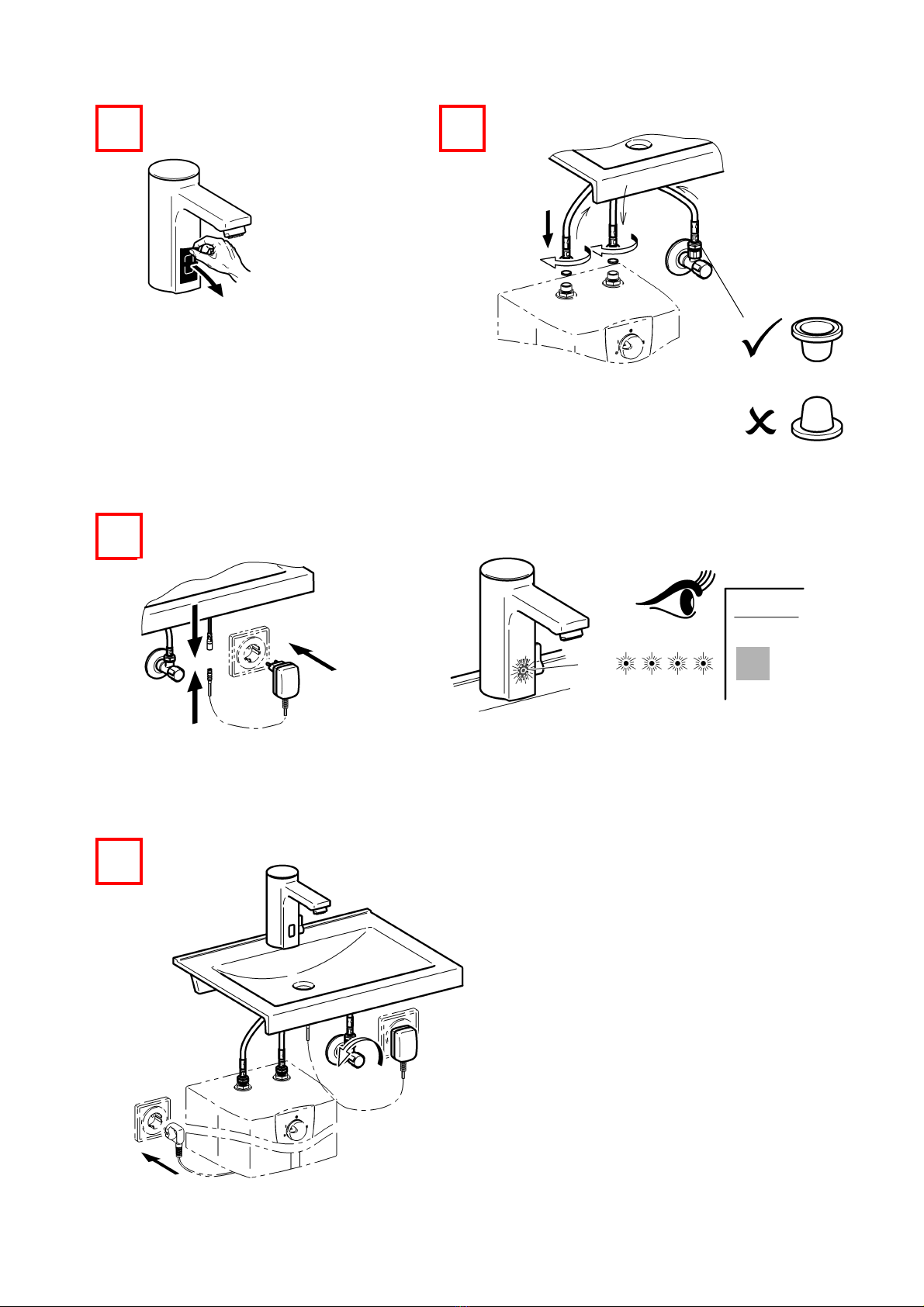

Installation and operating
instructions Montage- und Betriebsanleitung
Warning! Warnung!
►Secure the electric connection with an
earth leakage circuit breaker (RCD).
Failure to observe can mean risk of death
or material damage, e. g. from electric
shock or fire.
►Den Elektro-Anschluss mit einem Fehler-
stromschutzschalter (RCD) absichern.
Nichtbeachtung kann Lebensgefahr oder
Sachschäden bewirken, z. B. durch
elektrischen Schlag oder Feuer.
Important notes Wichtige Hinweise
►All work must be carried out in a
de-energised state.
►Alle Arbeiten im spannungsfreien Zustand
durchführen.
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►Nach erfolgter Montage den
Temperaturanschlag einstellen!
►Armatur nur mit original Sieben betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.

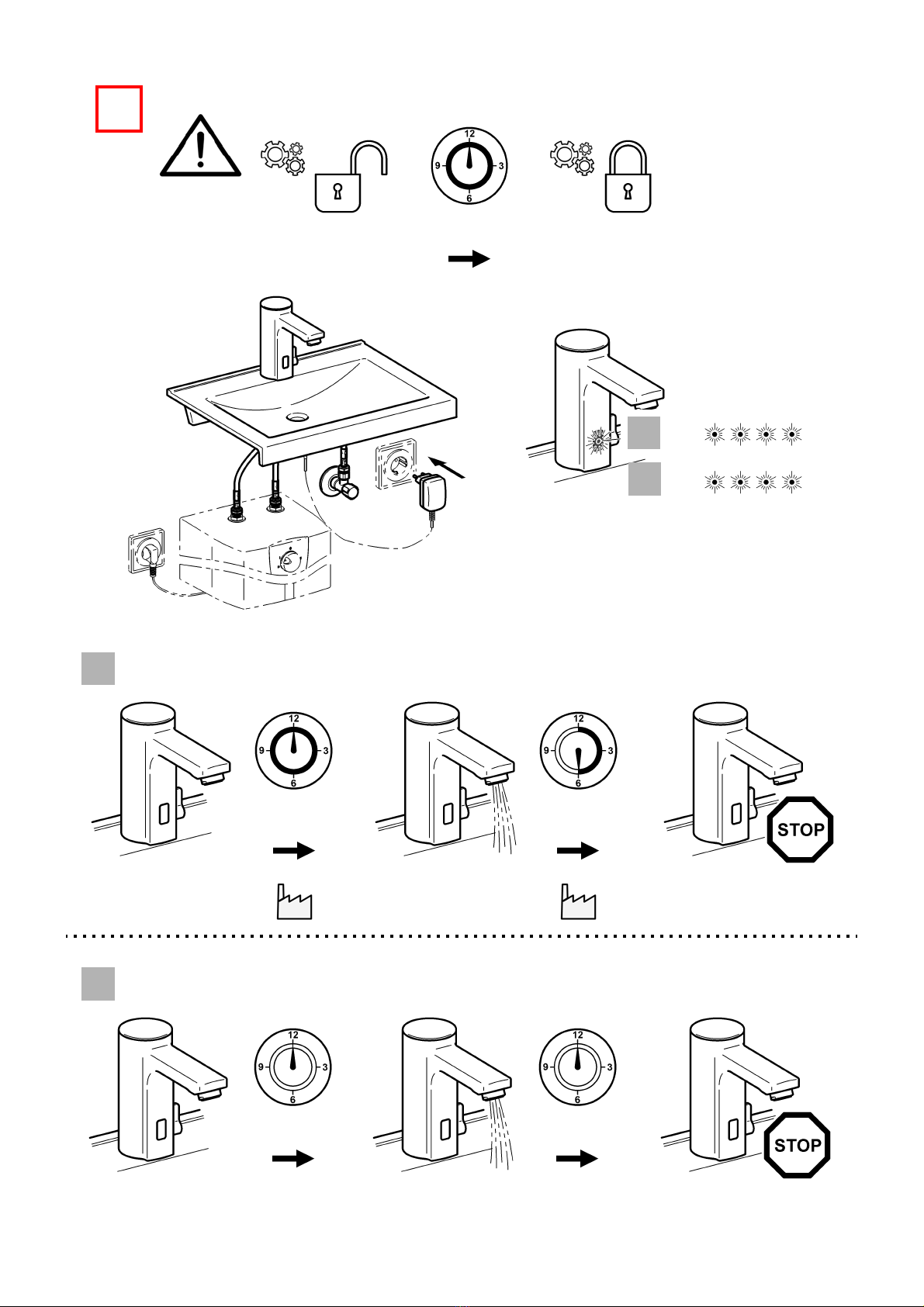

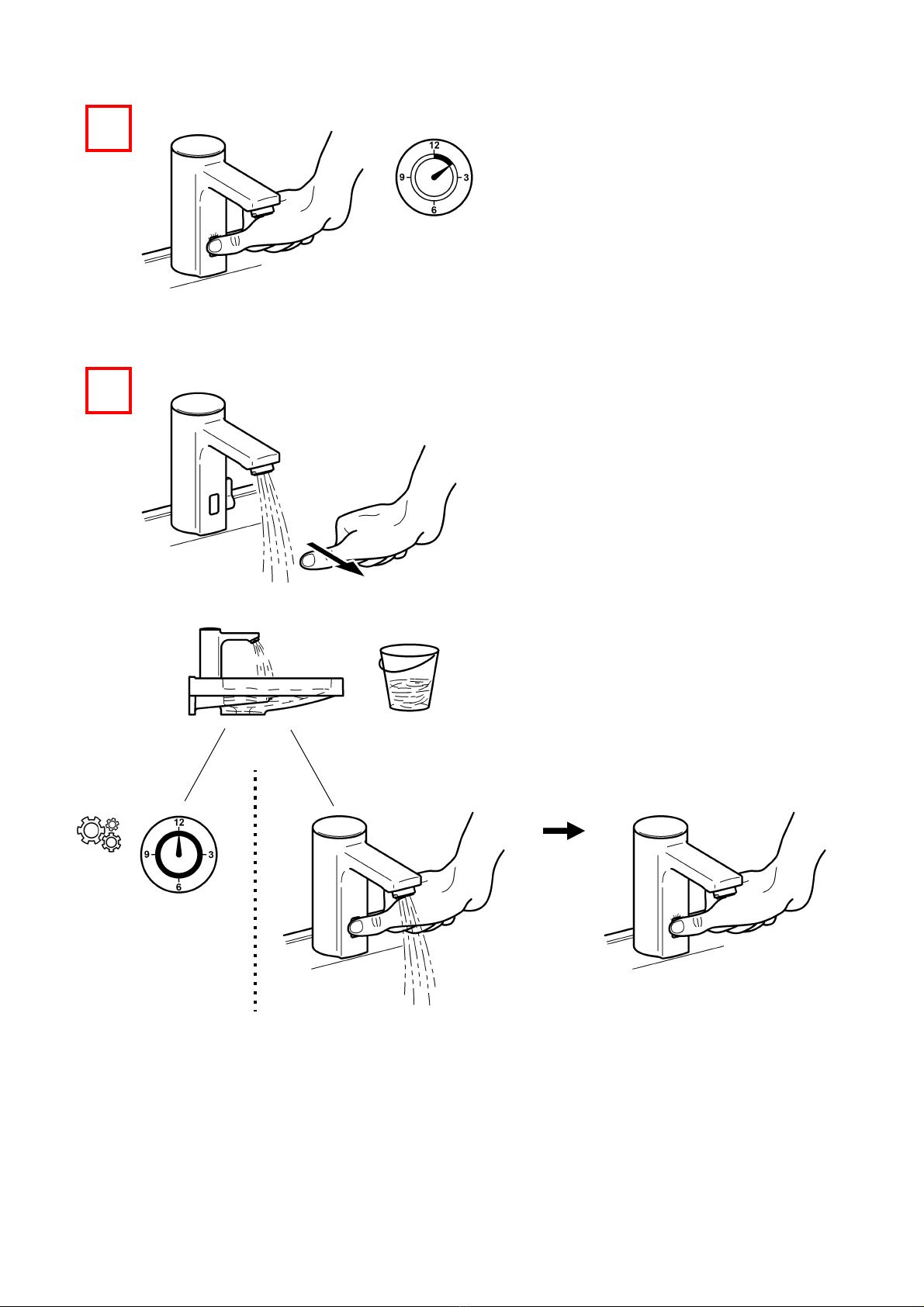

►Set the temperature stop after assembly
has been completed.
►The fitting must be operated only with
original mesh filters!
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure
4,8 l/min
►Volumenstrom bei 3 bar Fließdruck
4,8 l/min
►maximum operating temperature ►maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
►Supply voltage 100-240 V AC ►Anschlussspannung 100-240 V AC
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59K ►Schutzart IP 59K
EN
DE

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ostrzeżenie! Varning!
►Przyłącze elektryczne musi być
zabezpieczone wyłącznikiem
różnicowoprądowym (RCD).
Nieprzestrzeganie tej zasady może
stwarzaćzagrożenie utraty życia i
powstania strat materialnych,
spowodowanych np. przez porażenie
prądem lub pożar.
►Säkra elanslutningen med en jordfelsbryta-
re (RCD). Underlåtenhet kan leda till
livsfara eller materiella skador, t.ex. genom
elstöt eller eldsvåda.
Ważne wskazówki Viktiga informationer
►Wszystkie prace przeprowadzaćpo
odłączeniu zasilania elektrycznego.
►Genomför alla arbeten i spänningslöst
tillstånd.
►Przed instalacjąprzepłukaćrury!
►Po zakończeniu montażu ustawić
ograniczenie temperatury.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►Ställ in temperaturstoppet efter
installationen.
►Använd armaturen endast med
originalsilar!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 4,8 l/min
►Volymström vid 3 bar hydrauliskt tryck
4,8 l/min
►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur
- Praca stała 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
►Napięcie przyłączeniowe 100-240 V AC ►Anslutningsspänning 100-240 V AC
►Pobór mocy 1,5 W ►Effektbehov 1,5 W
►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
PL
SV

- 5 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Avertissement ! Varování!
►Protéger le raccord électrique avec un
interrupteur de protection contre les
courants de court-circuit. Le non respect
des consignes peut entraîner un danger
mortel ou des blessures corporelles
(choc électrique ou incendie par exemple).
►Elektrické pøipojení jistìte proudovým
chránièem (RCD). Nedodržení tohoto po-
kynu mùže vést k ohrožení života a
poškození majetku, napøíklad úrazem
elektrickým proudem nebo požárem.
Remarques importantes Důležité pokyny
►Effectuez tous les travaux quand le
dispositif est hors tension.
►Veškeré práce vykonávejte ve stavu
bez napětí.
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Régler la butée de température après le
montage.
►Po montáži nastavte teplotní limit.
►Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
►Provozovat armaturu jen s originálními
sítky!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1-5 bar
►Průtok při průtočném tlaku 3 bar 4,8 l/min
►Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
►Přípojné napětí 100-240 V AC
►Příkon 1,5 W
►Krytí IP 59K
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1-5 bars
►Débit volumique pour 3 bars de pression
dynamique 4,8 l/min
►Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
►Tension de raccordement 100-240 V AC
►Puissance absorbée 1,5 W
►Type de protection IP 59K
FR
CS

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
¡Advertencia! Varoitus!
►Asegurar la conexión eléctrica mediante un
interruptor diferencial de corriente residual
(RCD). De lo contrario, puede existir
peligro de muerte o daños materiales,
p. ej. por descarga eléctrica o incendio.
►Suojaa sähköliitäntä vikavirtakytkimellä
(RCD). Noudattamatta jättämisestä voi
aiheutua hengenvaara tai aineellisia
vahinkoja, esim. sähköiskun tai tulipalon
takia.
Indicaciones importantes Tärkeitä ohjeita
►Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
►Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►Kun asennus on tehty, säädä
lämpötilarajoitin.
►Käytä varusteet vain alkuperäisten sihtien!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►Tras finalizar el montaje, ajustar el tope de
temperatura.
►¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 4,8 l/min
►Tilavuusvirta 3 barin virtauspaineella
4,8 l/min
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
►Tensión de conexión 100-240 V AC ►Verkkojännite 100-240 V AC
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59K ►Suojaustapa IP 59K
ES
FI

- 7 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenza! Предупреждение!
►Proteggere il collegamento elettrico con un
interruttore differenziale (RCD). La
mancata osservanza può comportare
pericolo di morte o danni materiali, ad°es. a
causa di scossa elettrica o incendio.
►Длязащиты электрического
подключения требуется установить
устройство защитного отключения
(УЗО). Несоблюдение этого требования
может привести копасности для жизни и
материальному ущербу, например, в
результате поражения электрическим
током или пожара.
Avvertenze importanti Важные указания
►Eseguire tutti i lavori fuori tensione.
►Sciacquare le tubazioni prima di installare!
►A montaggio avvenuto impostare il blocco
temperatura.
►Utilizzare la rubinetteria esclusivamente
con i filtri originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
►Выполняйтевсе работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
►Послепроизведенного монтажа
настроить температурный упор.
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 4,8 l/min
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Tensione di allacciamento 100-240 V AC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 4,8 л/мин
► Максимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
►Напряжениепитающей сети
100-240 В переменного тока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59K
IT
RU

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 8 -
Montage- en bedrijfsinstructies
Waarschuwing!
►De elektrische aansluiting met een aardlek-
schakelaar (RCD) beveiligen. Het niet in
acht nemen hiervan kan tot levensgevaar
of materiële schade leiden, bijv. door
elektrische schok of brand.
Belangrijke aanwijzingen
►Alle werkzaamheden in spanningsloze
toestand uitvoeren.
►Voor installatie buisleidingen spoelen!
►Armatuur alleen met originele zeven
gebruiken!
►Armatuur alleen met originele zeven
gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
4,8 l/min
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Aansluitspanning 100-240 V AC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59K
NL

- 9 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
www.franke.com
21
13 mm 19 mm

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 10 -
43
5
3.
2x A
5.2
5.1
6
5.1
5.2

- 11 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
21

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 12 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 13 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
3.
–
1 7
1

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 14 -
2
60 s
B
A
1x
2x
30 s
A
24 h
B
0 h 0 s

- 15 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
4. Armatur ausschalten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя
IT Disattivazione della rubinetteria
3
>12 s
4
1x

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 16 -
5. Dauerlauf starten
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
5.
–
1 2
11.

- 17 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
1
5 – 8 s
2

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 18 -

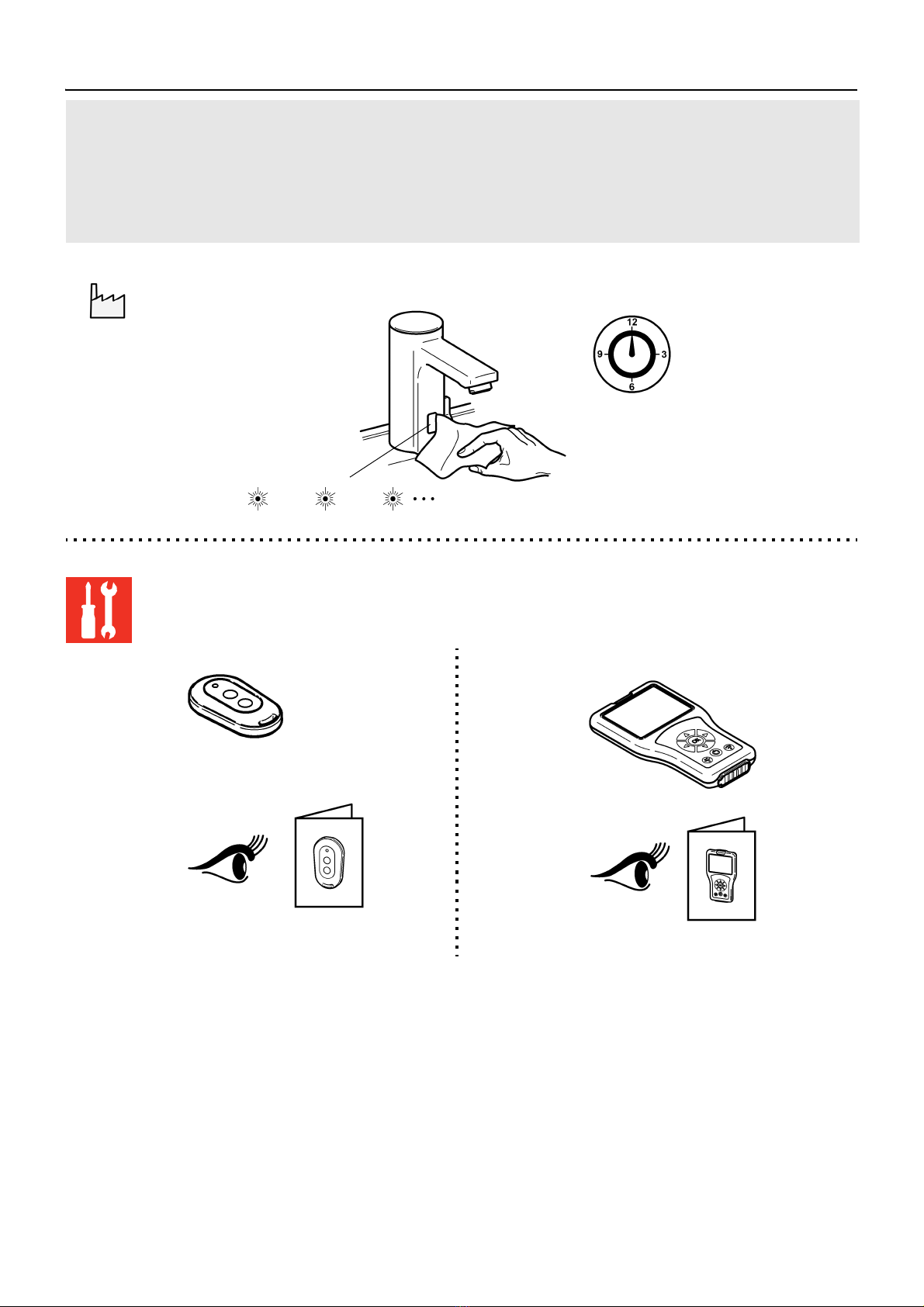

6. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínačpro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min
10s 10s

- 19 -
ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm

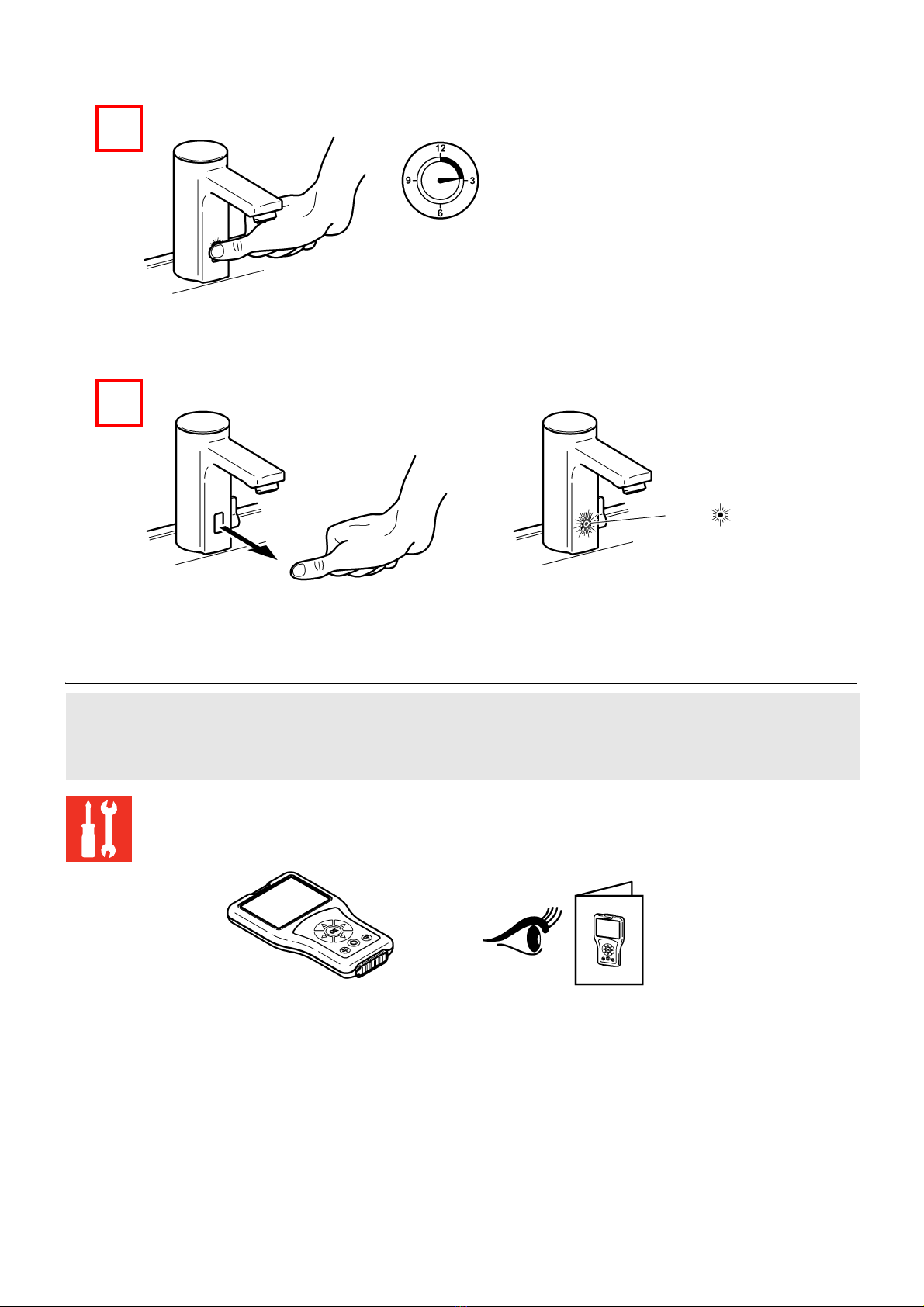

7. Erkennungs-Rückmeldung einschalten
EN Switch on detection feedback NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyćkomunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento

ZMI_001_2030035332-F5EM1006_#SALL_#AQU_#V2.fm
- 20 -
8. Körpererkennung einschalten
EN Switch on body detection NL Detectie-feedback inschakelen CS Zapnutí identifikačního zpětného
hlášení
Kytke tunnistuksen palaute päälle
FR Activation de la réponse
d'identification
PL Włączyćkomunikat zwrotny
rozpoznania FI
ES Activar la confirmación de
detección
SV Slå på respons vid detektering RU Включить подтверждение
идентификации
IT Attivare feedback rilevamento
