Franke PROTRONIC-S User manual

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm / 23.08.19
PROTRONIC-S
AQUA135
2000102697
7612982162879
EN Installation and operating instructions Electronic washbasin tap
DE Montage- und Betriebsanleitung Elektronik-Waschtischarmatur
FR Notice de montage et de mise en service Robinet électronique pour lavabo
ES Instrucciones de montaje y servicio Grifo electrónico para lavabo
IT Istruzioni per il montaggio e l'uso Rubinetto elettronico per lavabo
NL Montage- en bedrijfsinstructies Elektronische wastafelkraan
PL Instrukcja montażu i obsługi Bateria umywalkowa
SV Monterings- och driftinstruktion Elektronisk blandare till tvätts
CS Návod pro montáž a provoz Elektronická umyvadlová armatura
FI Asennus- ja käyttöohje Elektroninen allashana
RU Инструкция по монтажу и вводу в эксплуатацию Электронный кран для умывальника

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 2 -

- 3 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system!
►After completing the installation, set the
temperature limiter!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Vor Installation Rohrleitungen gemäß
DIN 1988 spülen!
►Nach erfolgter Montage den
Temperaturanschlag einstellen!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar
►Volume flow 0.1 l/s ►Volumenstrom 0,1 l/s
►Type of protection IP 65 ►Schutzart IP 65
►Supply voltage 230 V AC ►Anschlussspannung 230 V AC
►Operating voltage 6 V DC ►Betriebsspannung 6 V DC

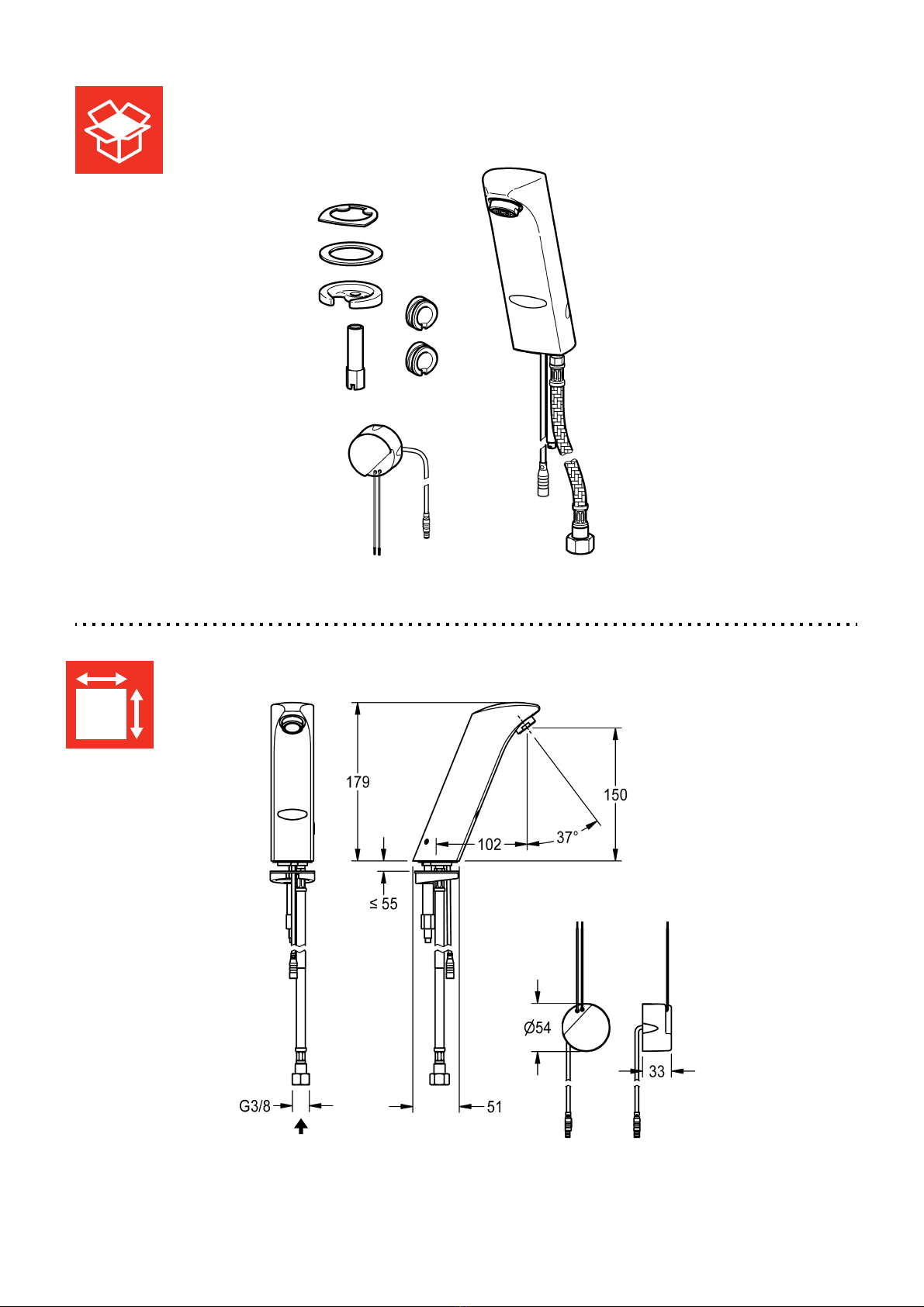

Ø65 × 45
EN
DE

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po zakończeniu montażu ustawić
ograniczenie temperatury!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Spola igenom rörledningarna före
installation!
►När monteringen har gjorts skall
temperaturbegränsningen ställas in!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar
►Objętościowe natężenie
przepływu 0,1 l/s
►Volymström 0,1 l/s
►Rodzaj ochrony IP 65 ►Skyddsklass IP 65
►Napięcie przyłączeniowe 230 V AC ►Anslutningsspänning 230 V AC
►Napięcie robocz 6 V DC ►Driftspänning 6 V DC
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Une fois le montage terminé, régler la
limitation de température !
►Po provedené montáži nastavit omezení
teploty!
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar
►Débit volumique 0,1 l/s ►Průtok 0,1 l/s
►Type de protection IP 65 ►Krytí IP 65
►Tension de raccordement 230 V AC ►Přípojné napětí 230 V AC
►Tension de service 6 V DC ►Provozní napětí 6 V DC
PL
SV
FR
CS

- 5 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►¡Ajuste el límite de temperatura tras
realizar el montaje!
►Säädä asennuksen jälkeen lämpötilan
rajoitus!
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar
►Flujo volumétrico 0,1 l/s ►Tilavuusvirta 0,1 l/s
►Modo de protección IP 65 ►Suojaustapa IP 65
►Tensión de conexión 230 V AC ►Verkkojännite 230 V AC
►Tensión de servicio 6 V DC ►Käyttöjännite 6 V DC
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Una volta terminata l'installazione,
impostare la limitazione di temperatura!
►Послемонтажа отрегулировать
температурный предел!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 3 bar
►Portata volumetrica 0,1 l/s
►Tipo di protezione IP 65
►Tensione di allacciamento 230 V AC
►Tensione di esercizio 6 V DC
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
►Oбъемный расход 0,1 л/c
►Видзащиты IP 65
►Напряжениепитающей сети
230 В переменного тока
► рабочее напряжение 6 Впостоянного
тока
ES
FI
IT
RU

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 6 -

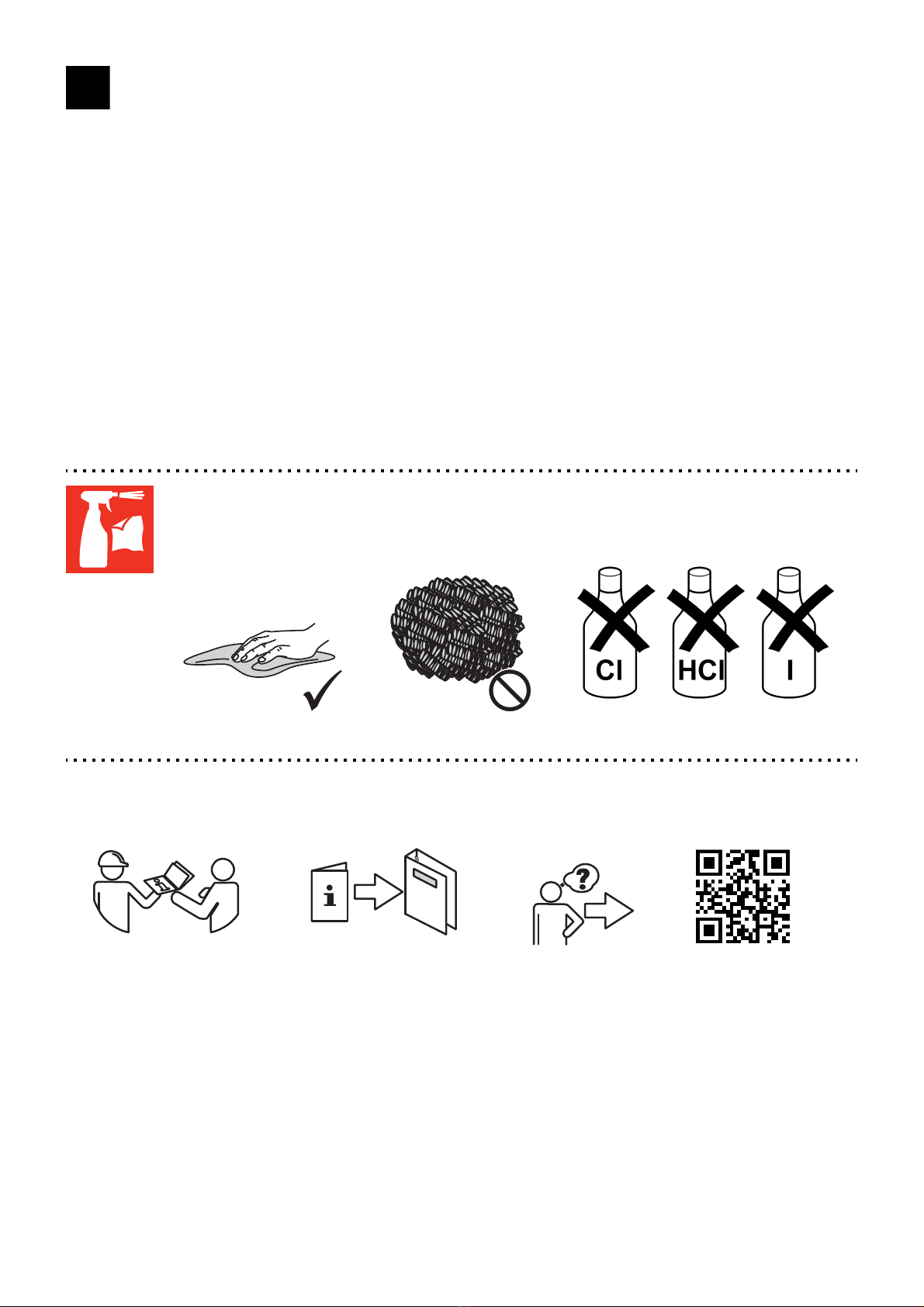

Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 3 bar
►Volumestroom 0,1 l/s
►Veiligheidsgraad IP 65
►Aansluitspanning 230 V AC
►Bedrijfsspanning 6 V DC
NL
www.franke.com

- 7 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
13 mm 19 mm
1 2
on top
3

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 8 -

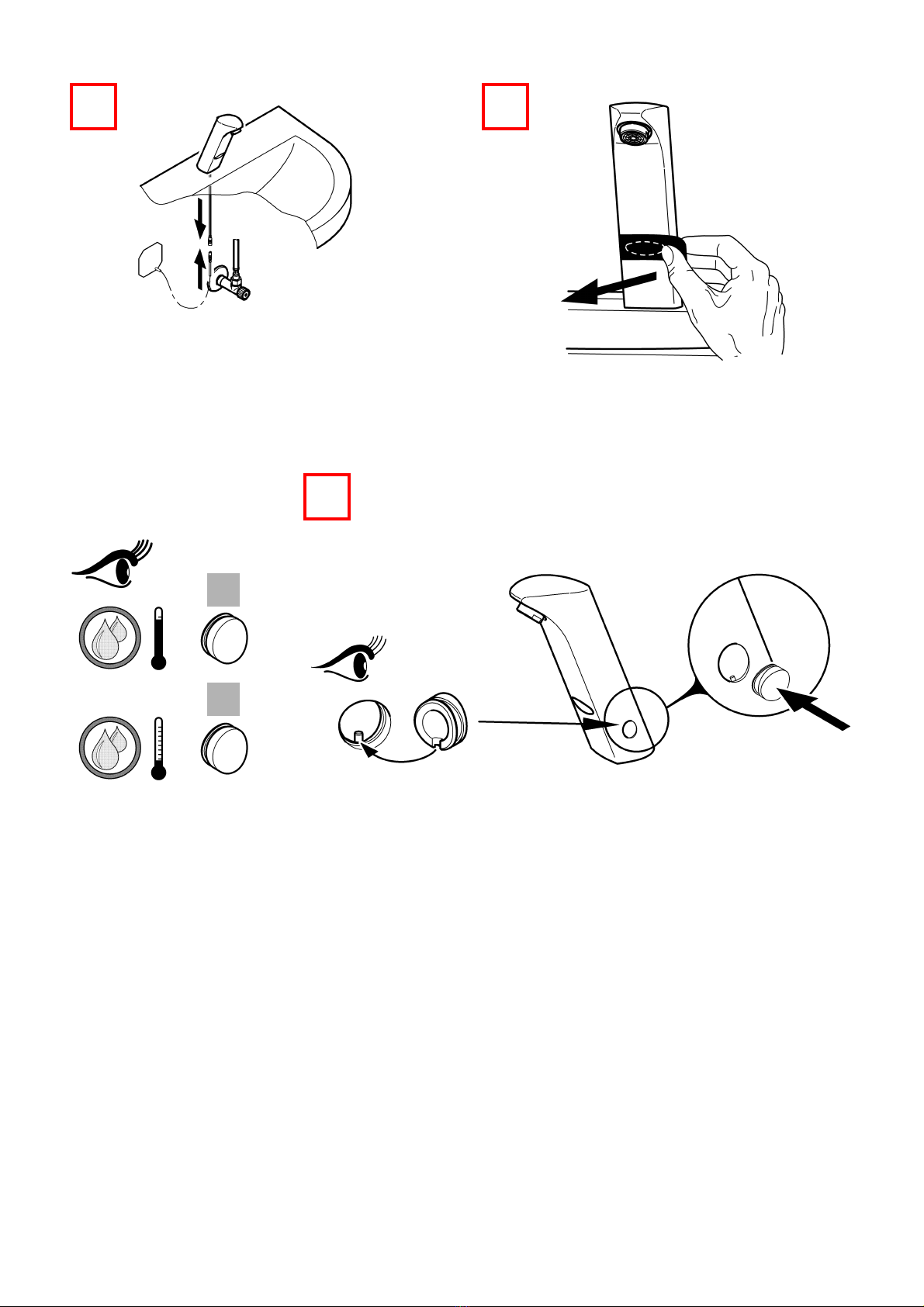

EN ARed ES ARojo PL A Czerwony FI A Punainen
B Blue B Azul B Niebieski B Sininen
DE ARot IT A Rosso SV ARöd RU Aкрасный
BBlau BBlu BBlå Bголубой
FR A Rouge NL A Rood CS AČervený
B Bleu B Blauw B Modrý
4 5
6
A
B

- 9 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm

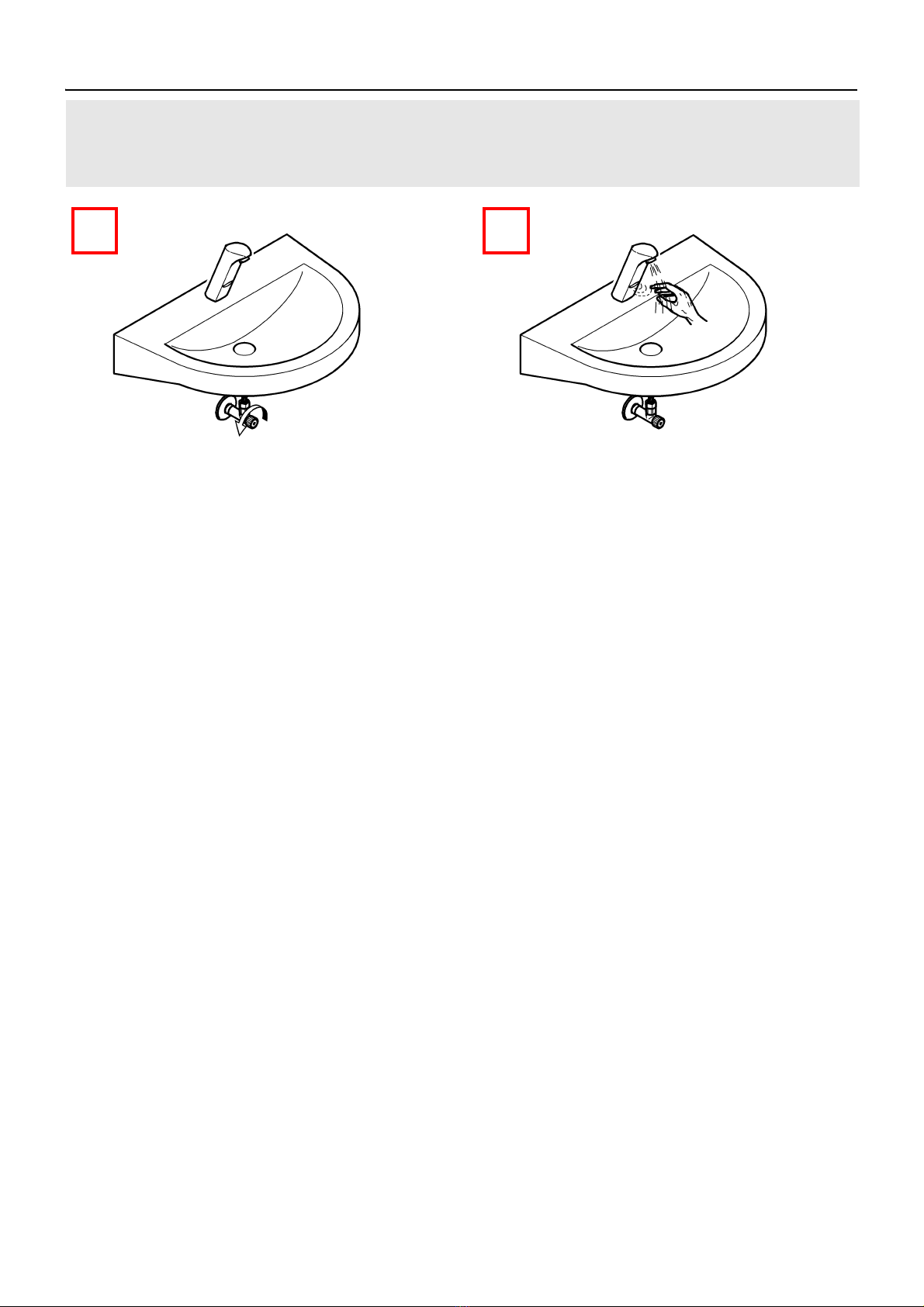

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 10 -

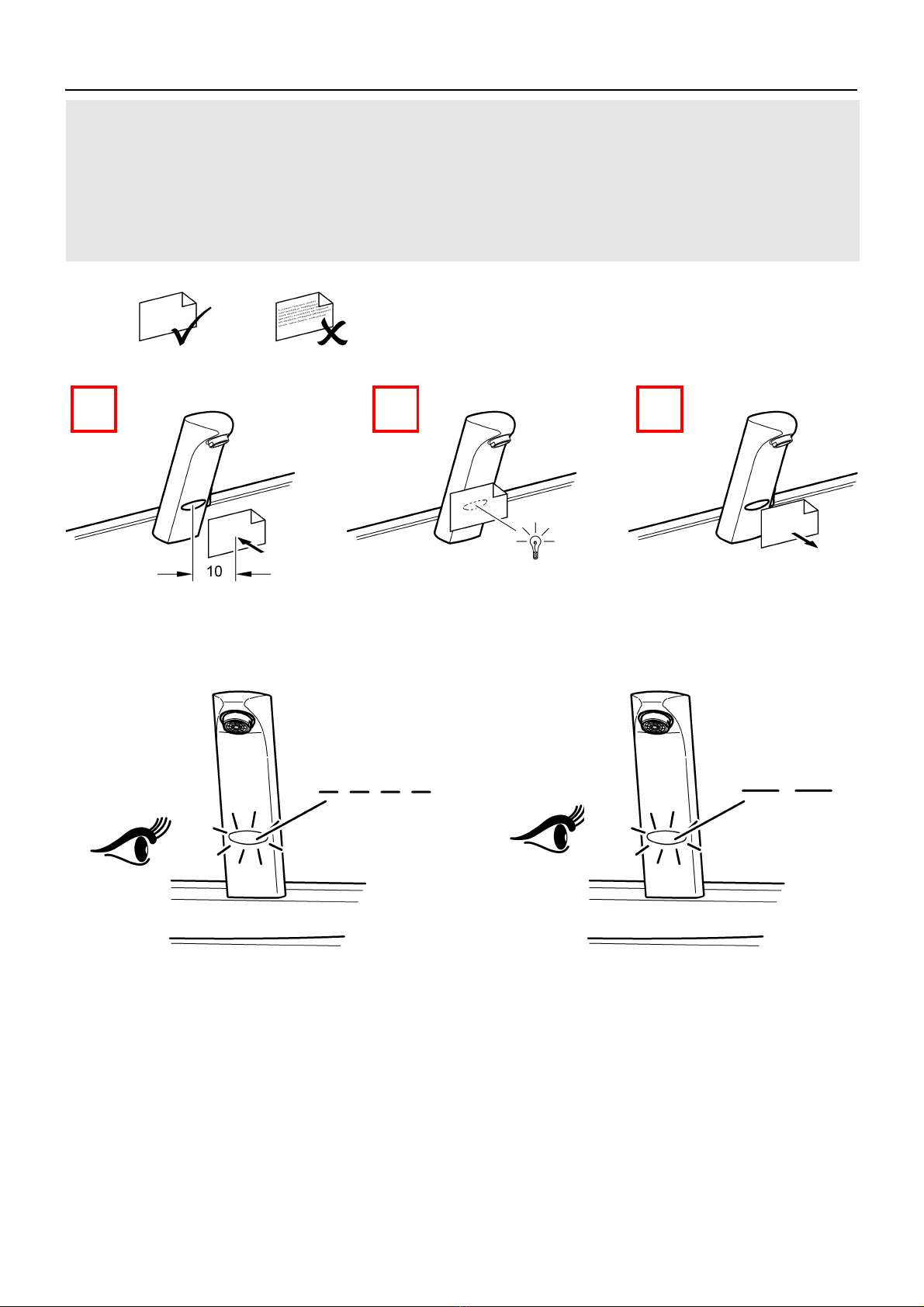

3. Anzeige: Status Hygienespülung
EN Display:
Status hygiene flushing
NL Aanduiding:
Status hygiënespoeling
CS Indikátor:
stav hygienického omytí
FR Affichage :
état rinçage hygiénique
PL Wyświetlacz: status spłuki-
wania higienicznego
FI Näyttö:
hygieniahuuhtelun tilanne
ES Indicación:
estado del enjuague de higiene
SV Indikering:
Status hygiensköljning
RU Индикатор:
состояние гигиенической мойки
IT Indicazione:
stato sciacquo igienico
1 2
2x
3
0,1s – 5s
off
2x4x
on

- 11 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm

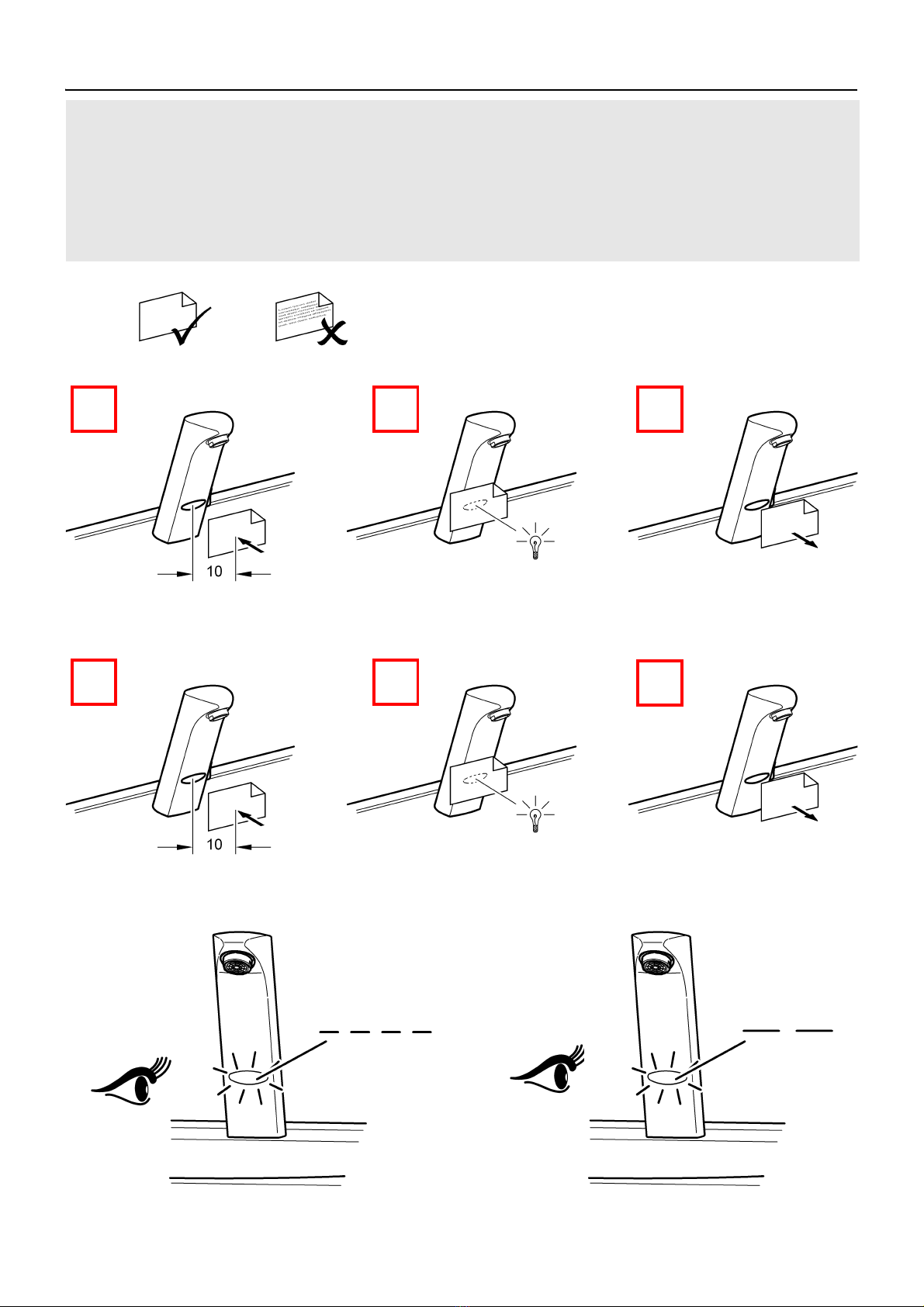

4. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare
lo sciacquo igienico
1 2
10-12x
3
0,1s – 5s
4 5
3x
6
off
2x4x
on

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 12 -

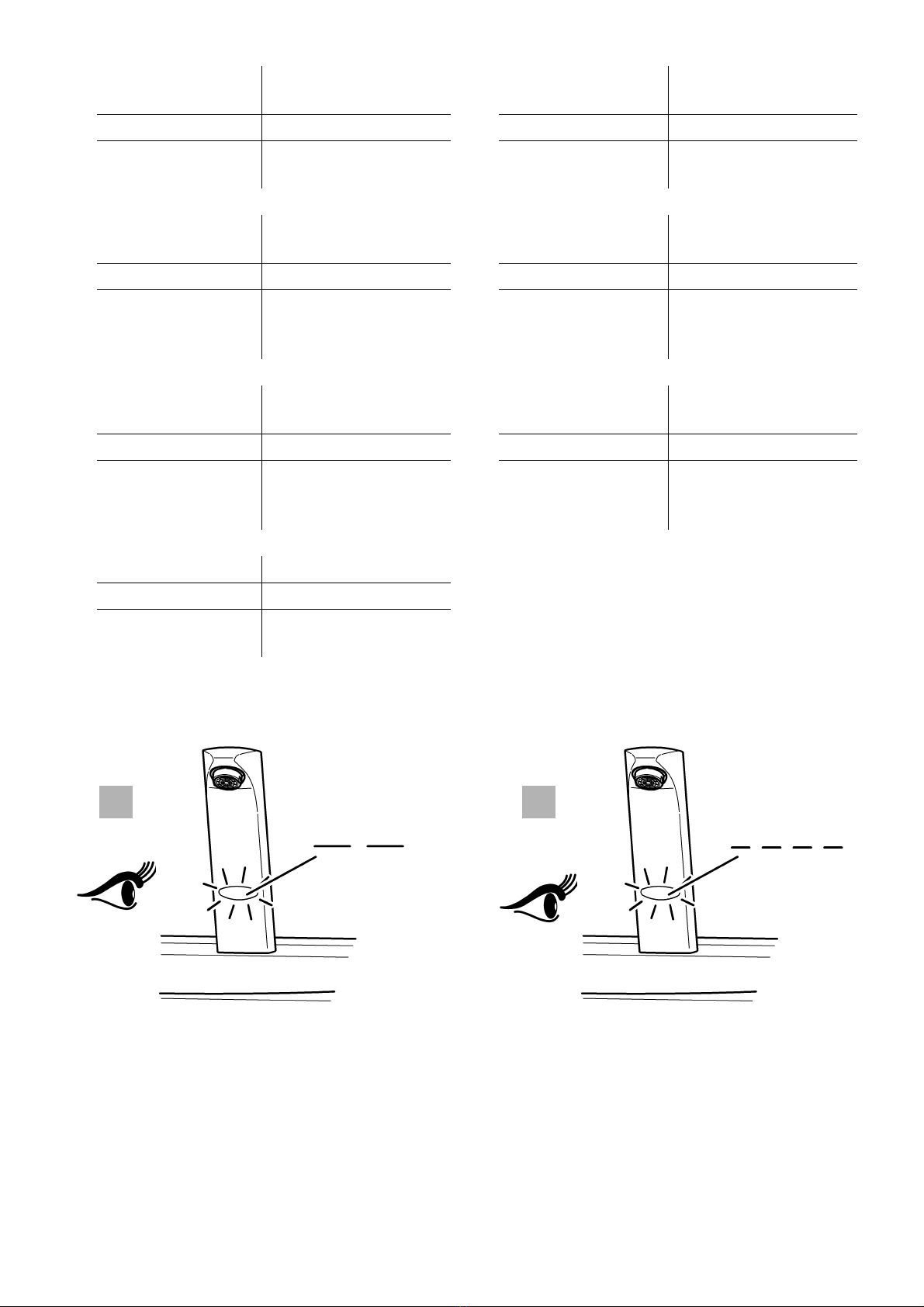

EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 10 sec.
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 10 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24h Nichtbenutzung fließt 10 sec
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 10 sek efter 24 timmars anvä-
ndningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 10 sec. après 24h
de non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 10 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante 24
horas, fluye agua durante 10 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
10 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per 10
sec.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
10 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 10 sec. water.
24 h
10s

- 13 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
5. Armatur ausschalten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie PL Wyłąnczenie baterii FI Laitteen kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование
IT Disattivazione della rubinetteria
1 2
3-5x
3
0,1s – 5s
4 5
3x
6
180 s
7

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 14 -
6. Dauerlauf starten
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
1 2
6-9x
3
0,1s – 5s
4 5
3x
6
60 s
7

- 15 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
7. Anzeige: letzter Spülvorgang in Stunden
EN Display:
Last flush-process in hours
NL Weergave:
laatste spoelprocedure in uren
CS Upozornění:
poslední vypláchnutí v hodinách
FR Affichage: dernière opération
de rinçage en heures
PL Informacja: ostatnie spłuki-
wanie w godzinach
FI Näyttö:
viimeisin huuhtelutapahtuma tunteina
ES Indicación: último proceso de
aclarado en hora
SV Indikering:
Sista sköljning i timmar
RU На дисплее:
последний смывной процесс вчасах
IT Indicazione:
ultimo sciacquo in ore
1 2
1x
3
1x = 10 h
2x = 20 h
3x = 30 h
...
9x = 90 h
1x = 1 h
2x = 2 h
3x = 3 h
...
9x = 9 h
3x =
30 h
4x =
4 h = 34 h
+
= < 59 min
0x =
00 h
0x =
0 h
+

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 16 -
8. Erfassungsart ändern
EN Change type of detection NL Registratiesoort wijzigen CS Změnit způsob snímání
FR Modifier le type de détection PL Zmiana rodzaju wykrywania FI Mittaustyypin muuttaminen
ES Modificar el tipo de captación SV Registreringssätt RU Способ считывания
IT Modificare il tipo di rilevamento
EN Type of
detection
The sensor is
detecting
PL Rodzaj
wykrywania
Czujnik rejestruje
A static Object A statisch Obiekt
B dynamic Movement (with
intense reflections
from basin)
B dynamisch Ruch (przy dużym
odbiciu fali od
umywalki)
DE Erfassungsart Der Sensor erfasst SV Registreringssätt Sensor registrerad
A statisch Objekt A statisk Objekt
B dynamisch Bewegung
(bei hoher
Beckenreflexion)
B dynamisk Rörelse (vid hög
bäckenreflexion)
1 2
13-15x
3
0,1s – 5s
4 5
3x
6

- 17 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
FR Type de
détection
Le capteur détecte CS Způsob snímání Snímačsnímá
A statique Objet A statický Objekt
B dynamique Mouvement par forte
réflexion du bassin
B dynamický Pohyb (při vysokém
odrazu umyvadla)
ES Tipo de
captación
El sensor está
captando
FI Mittaustyyppi Anturi mittaa
A estático Objeto A staattinen Kohde
B dinámico Movimiento (en caso
de elevada reflexión
en el lavabo)
B dynaminen Liike (suurella
allasheijastuksella)
IT Tipo di
rilevamento
Il sensore rileva RU Способ
считывания
Датчик считывает
A statico Oggeto A статический Объект
B dinamico Movimento (in caso di
alta riflessione del
lavabo)
B динамический Движение (при
большом отражении
умывальника)
NL Registratiesoort De sensor registreert
A statisch Object
B dynamisch Beweging (bij hogere
reservoirreflectie)
A B
2x 4x

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 18 -
9. Wartung
EN Maintenance NL Onderhoud CS Varování
FR Maintenance PL Konserwacja FI Huolto
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
IT Manutenzione
1.2
1.1
19 mm
1 2
2.1 2.2
3 54 6
8.2
8.1
7 8
7.2
7.1

- 19 -
ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
10. Funktionsteil ausbauen
EN Remove functional part NL Functie-element demonteren CS Demontovat funkčí díl
FR Démonter l'élément fonctionnel PL Wymontowaćelement funkcjonalny FI Kunnossapito
ES Desmontar la pieza funcional SV Bygga ut funktionsdelen RU Демонтаж функциональной
детали
IT Smontaggio dell'elemento funzionale
22 mm
1 2
1.2
1.1
1
3mm
2

ZMI_001_2000102697-AQUA135_#SALL_#AQU_#V7.fm
- 20 -
34 5
76
6.1
7.1
6.2
5x 360°
5x 360°
7.2
8
8.1
8.1
8.2
