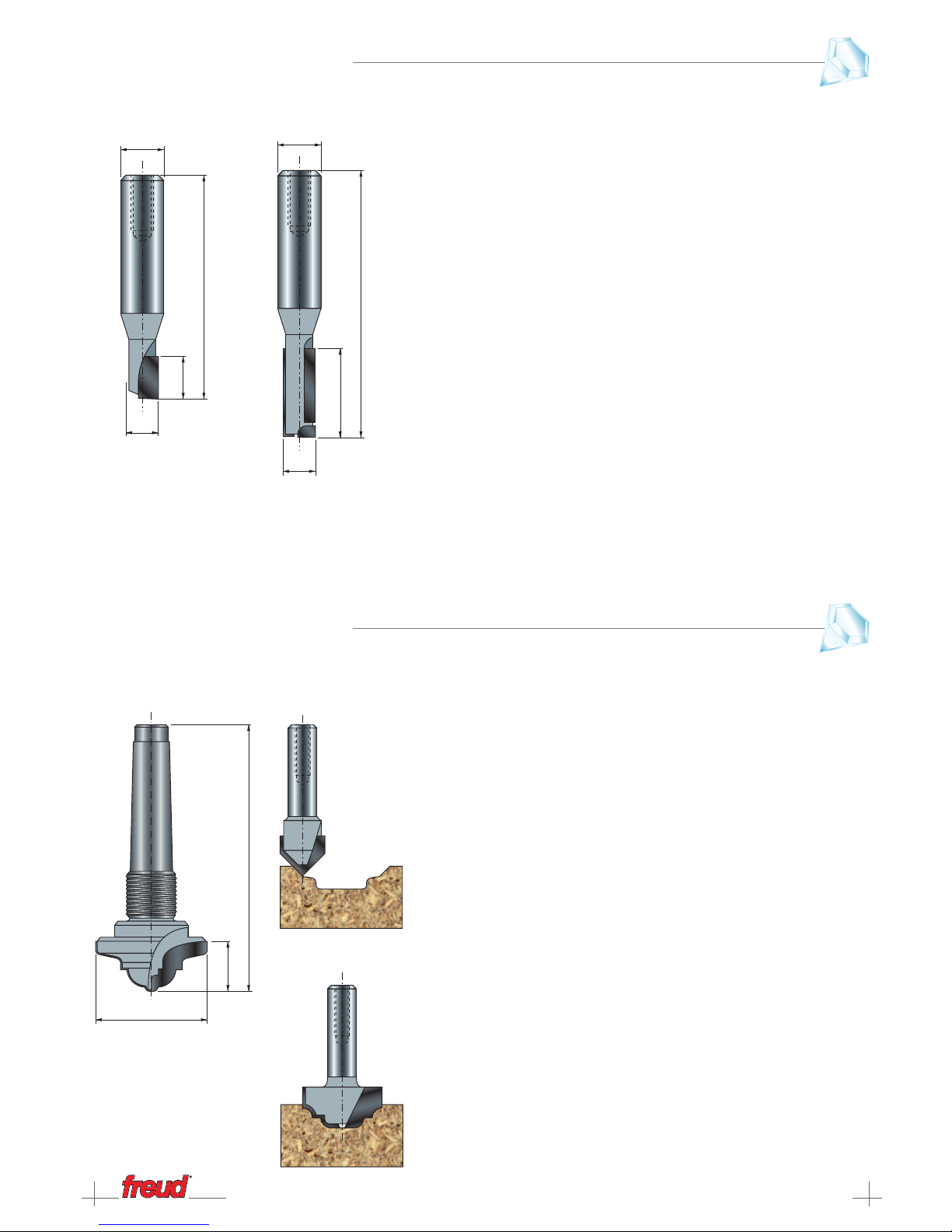

PCD - PUNTE SPECIALI DIRITTE
PCD - STRAIGHT ROUTER BITS “SPECIAL DRAWING”
DESTRA
RIGHT
SINISTRA
LEFT
> Per la costruzione degli utensili, devono essere forniti i
seguenti dati:
• Attacco
• Tipo di macchina
• HP motore
• RPM motore (giri/min)
• Velocità di avanzamento
• Tipo di materiale da lavorare
• Rotazione utensile Dx e/o Sx
> For construction of tools, the following data must be
provided:
• Shank
• Type of machine
• Motor HP
• Motor RPM
• Feed rate
• Type of material to be worked
• Tool rotation right and/or left
PCD - PUNTE SPECIALI SAGOMATE
PCD - PROFILED ROUTER BITS “SPECIAL DRAWING”
DESTRA
RIGHT
SINISTRA
LEFT
> Per la costruzione degli utensili, devono essere forniti i
seguenti dati:
• Attacco
• Tipo di macchina
• HP motore
• RPM motore (giri/min)
• Velocità di avanzamento
• Tipo di materiale da lavorare
• Rotazione utensile Dx e/o Sx
N.B. Per l’esecuzione dei profili, si richiedono campioni legno
e/o disegni quotati.
> For construction of tools, the following data must be
provided:
• Shank
• Type of machine
• Motor HP
• Motor RPM
• Feed rate
• Type of material to be worked
• Tool rotation right and/or left
N.B. For the creation of the profile, wood samples and/or
dimensioned drawings are required.
DPSDD
DPSDS
DPSSD
DPSSS

40
D

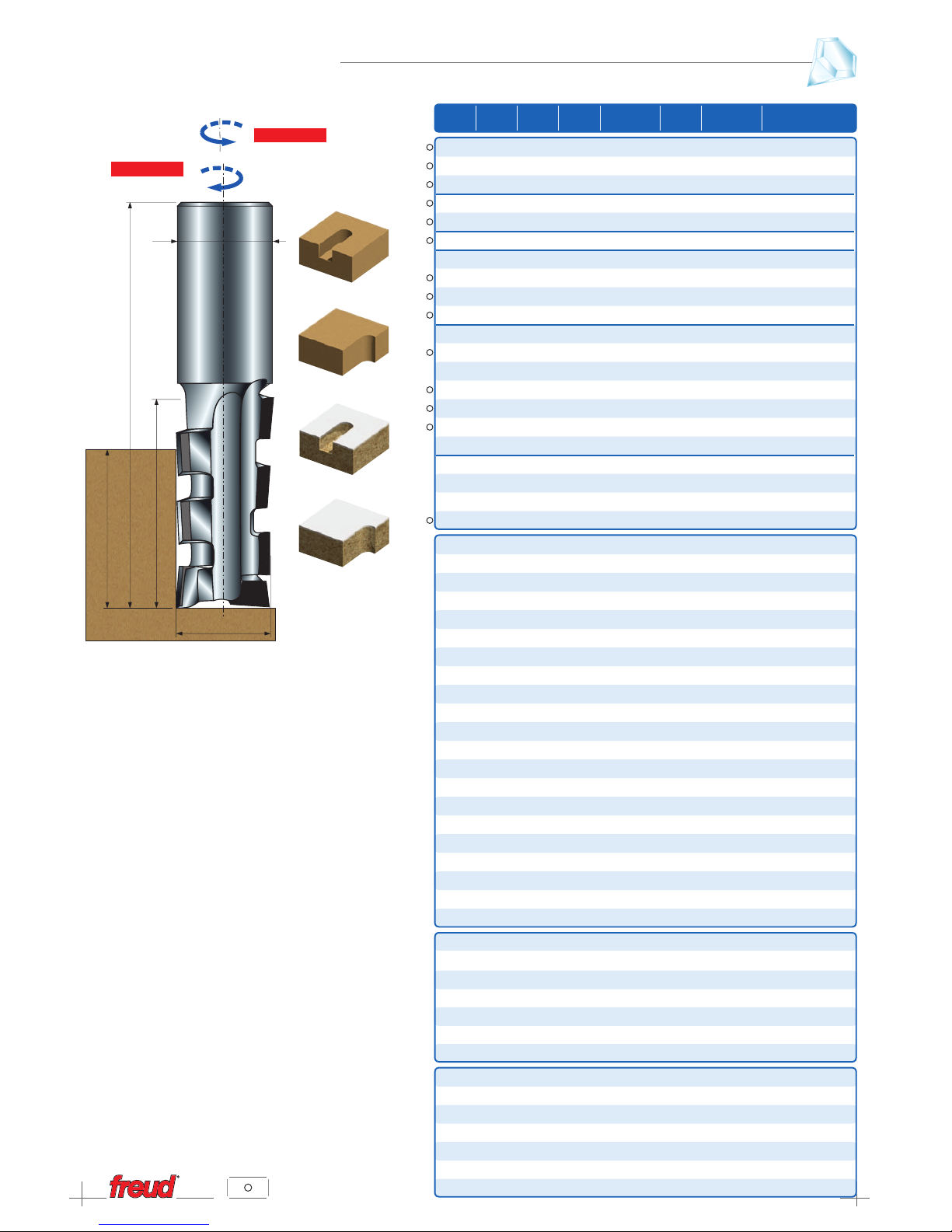

PCD - PUNTE MULTITAGLIENTI ELICOIDALI
PCD - MULTICUTTING HELICAL ROUTER BIT
22 30 20 90 20x50 3 9+3 DPE01SRPE5
22 30 20 90 25x50 3 9+3 DPE01STPE5
22 35 25 95 20x50 3 12+3 DPE01SRPF5
22 35 25 95 25x50 3 12+3 DPE01STPF5
22 40 30 100 20x50 3 15+3 DPE01SRPG5
22 40 30 100 25x50 3 15+3 DPE01STPG5
22 45 35 105 20x50 3 17+3 DPE01SRPH5
22 45 35 105 25x50 3 17+3 DPE01STPH5
22 50 40 110 20x50 3 18+3 DPE01SRPI5
22 50 40 110 25x50 3 18+3 DPE01STPI5
22 55 45 115 20x50 3 21+3 DPE01SRPJ5
22 55 45 115 25x50 3 21+3 DPE01STPJ5
22 60 50 120 20x50 3 24+3 DPE01SRPK5
22 60 50 120 25x50 3 24+3 DPE01STPK5
22 65 55 125 20x50 3 26+3 DPE01SRPL5
22 65 55 125 25x50 3 26+3 DPE01STPL5
DESTRA
RIGHT
SINISTRA
LEFT
h
S
H
A
D
h
H
A
D
DPE01D
> Per centri di lavoro con l'uso di mandrini o
adattatori e per pantografi CNC. Particolarmente
adatte alla contornatura e alla foratura di pannelli
impiallacciati o bilaminati. Garantiscono una
notevole velocità di avanzamento su materiale
ben fissato al piano di lavoro. La particolare
geometria dell’elica permette la fresatura in
un’unica passata di contornatura senza strappare
i rivestimenti di riporto su ambo i lati del pannello.
Velocità di avanzamento: max 20 m/min.
Considerata la vastissima gamma di macchine e
di applicazioni possibili, nonché la natura speciale
del prodotto, per l'ordinazione pregasi indicare
Diametro (D), Spessore di taglio (S), Attacco (A) e
tipologia del materiale lavorato. Indicare inoltre
la macchina e le condizioni di utilizzo (n° giri e
avanzamento).
> For automatic machining centres and for CNC
routers. Suitable for sizing, plunging bilaminates.
Allows high feed rates on materials that are fixed
to the machines work table. The special geometry
of the spiral generates a squeezing action on both
the top and bottom side of the panel.
Feed rate: max 20 m/min.
Considering the wide range of machines and
possible applications, and the special nature of the
product, when ordering please specify Diameter
(D), Thickness of cut (S), Shank (A) and type of
material to be worked. Also specify the machine
and the conditions of use (RPM and feed rate).
D h S H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
22 30 20 90 20x50 3 9+3 DPE01DRPE5
22 30 20 90 25x50 3 9+3 DPE01DTPE5
22 35 25 95 20x50 3 12+3 DPE01DRPF5
22 35 25 95 25x50 3 12+3 DPE01DTPF5
22 40 30 100 20x50 3 15+3 DPE01DRPG5
22 40 30 100 25x50 3 15+3 DPE01DTPG5
22 45 35 105 20x50 3 17+3 DPE01DRPH5
22 45 35 105 25x50 3 17+3 DPE01DTPH5
22 50 40 110 20x50 3 18+3 DPE01DRPI5
22 50 40 110 25x50 3 18+3 DPE01DTPI5
22 55 45 115 20x50 3 21+3 DPE01DRPJ5
22 55 45 115 25x50 3 21+3 DPE01DTPJ5
22 60 50 120 20x50 3 24+3 DPE01DRPK5
22 60 50 120 25x50 3 24+3 DPE01DTPK5
22 65 55 125 20x50 3 26+3 DPE01DRPL5
22 65 55 125 25x50 3 26+3 DPE01DTPL5
D h S H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
18-25 30 20 90 20x50 3 9+3 DPE01DRQE5
18-25 35 25 95 20x50 3 12+3 DPE01DRQF5
18-25 40 30 100 20x50 3 15+3 DPE01DRQG5
18-25 45 35 105 20x50 3 17+3 DPE01DRQH5
18-25 50 40 110 20x50 3 18+3 DPE01DRQI5
22-25 55 45 115 20x50 3 21+3 DPE01DRQJ5
22-25 60 50 120 20x50 3 24+3 DPE01DRQK5
22-25 65 55 125 20x50 3 26+3 DPE01DRQL5
22-25 70 60 130 25x50 3 27+3 DPE01DTQM5
22-25 75 65 135 25x50 3 30+3 DPE01DTQN5
22-25 80 70 140 25x50 3 33+3 DPE01DTQO5
18-25 30 20 90 20x50 3 9+3 DPE01SRQE5
18-25 35 25 95 20x50 3 12+3 DPE01SRQF5
18-25 40 30 100 20x50 3 15+3 DPE01SRQG5
18-25 45 35 105 20x50 3 17+3 DPE01SRQH5
18-25 50 40 110 20x50 3 18+3 DPE01SRQI5
22-25 55 45 115 20x50 3 21+3 DPE01SRQJ5
22-25 60 50 120 20x50 3 24+3 DPE01SRQK5
22-25 65 55 125 20x50 3 26+3 DPE01SRQL5
22-25 70 60 130 25x50 3 27+3 DPE01STQM5
22-25 75 65 135 25x50 3 30+3 DPE01STQN5
22-25 80 70 140 25x50 3 33+3 DPE01STQO5
Speciali - Special
DPE01D
DPE01S
DPE01S •
•
•
•
•
DISPONIBILE A MAGAZZINO - STOCK ITEMS
•

41
D
> Punte in PCD con placchetta frontale in HW, a 4 principi
e 2 taglienti su tutti i punti di lavoro per la foratura e
la contornatura (a medie velocità) di legno duro
massello (privo di nodi), MDF impiallacciato o nobilitato.
Queste punte lavorano il materiale fino allo spessore massimo
di 66 mm. Velocità di avanzamento: 8 -10 m/min.
> Router bits in PCD with HW tip, with 4 principles and 2
cutting edges on all working points for drilling and edging
(at medium speed) of hard solid wood (without knots),
veneered or coated MDF. These bits work with material with
a thickness of up to 66 mm. Feed rate: 8 -10 m/min.
PCD - PUNTE ECONOMICHE A 4 PRINCIPI - 2 TAGLIENTI PER PUNTO
PCD - ROUTER BIT WITH 4 PRINCIPLES, 2 CUTTING EDGE FOR POINT
DESTRA
RIGHT
SINISTRA
LEFT
D h S H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
20 27,5 22 87,5 20x50 4 6+1 HW DPE02DROD5
20 36 31 96 20x50 4 8+1 HW DPE02DROF5
20 44,5 40 104,5 20x50 4 10+1 HW DPE02DROH5
20 53 49 113 20x50 4 12+1 HW DPE02DROI5
20 61,5 57 121,5 20x50 4 14+1 HW DPE02DROK5
20 27,5 22 87,5 25x50 4 6+1 HW DPE02DTOD5
20 36 31 96 25x50 4 8+1 HW DPE02DTOF5
20 44,5 40 104,5 25x50 4 10+1 HW DPE02DTOH5
20 53 49 113 25x50 4 12+1 HW DPE02DTOI5
20 61,5 57 121,5 25x50 4 14+1 HW DPE02DTOK5
22 70 66 130 20x50 4 16+1 HW DPE02DRPL5
22 70 66 130 25x50 4 16+1 HW DPE02DTPL5
DPE02D
h
H
A
D
S
h
H
A
D
S
> Considerata la vastissima gamma di
macchine e di applicazioni possibili,
nonché la natura speciale del prodotto, per
l'ordinazione pregasi indicare Diametro
(D), Spessore di taglio (S), Attacco (A) e
tipologia del materiale lavorato. Indicare
inoltre la macchina e le condizioni di
utilizzo (n° giri e avanzamento).
> Considering the wide range of machines
and possible applications, and the special
nature of the product, when ordering
please specify Diameter (D), Thickness of
cut (S), Shank (A) and type of material to
be worked. Also specify the machine and
the conditions of use (RPM and feed rate).
20 27,5 22 87,5 20x50 4 6+1 HW DPE02SROD5
20 36 31 96 20x50 4 8+1 HW DPE02SROF5
20 44,5 40 104,5 20x50 4 10+1 HW DPE02SROH5
20 53 49 113 20x50 4 12+1 HW DPE02SROI5
20 61,5 57 121,5 20x50 4 14+1 HW DPE02SROK5
20 27,5 22 87,5 25x50 4 6+1 HW DPE02STOD5
20 36 31 96 25x50 4 8+1 HW DPE02STOF5
20 44,5 40 104,5 25x50 4 10+1 HW DPE02STOH5
20 53 49 113 25x50 4 12+1 HW DPE02STOI5
20 61,5 57 121,5 25x50 4 14+1 HW DPE02STOK5
22 70 66 130 20x50 4 16+1 HW DPE02SRPL5
22 70 66 130 25x50 4 16+1 HW DPE02STPL5
D h S H A PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
20-25 27,5 22 87,5 20x50 6+1 HW DPE02DRQD5
20-25 36 31 96 20x50 8+1 HW DPE02DRQF5
20-25 44,5 40 104,5 20x50 10+1 HW DPE02DRQH5
20-25 53 49 113 20x50 12+1 HW DPE02DRQI5
20-25 61,5 57 121,5 20x50 14+1 HW DPE02DRQK5
20-25 70 66 130 20x50 16+1 HW DPE02DRQM5
D h S H A PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
20-25 27,5 22 87,5 20x50 6+1 HW DPE02DRQD5
20-25 36 31 96 20x50 8+1 HW DPE02DRQF5
20-25 44,5 40 104,5 20x50 10+1 HW DPE02DRQH5
20-25 53 49 113 20x50 12+1 HW DPE02DRQI5
20-25 61,5 57 121,5 20x50 14+1 HW DPE02DRQK5
20-25 70 66 130 20x50 16+1 HW DPE02DRQM5
Speciali - Special
DPE02D
DPE02S
DPE02D
DPE02S

42
D

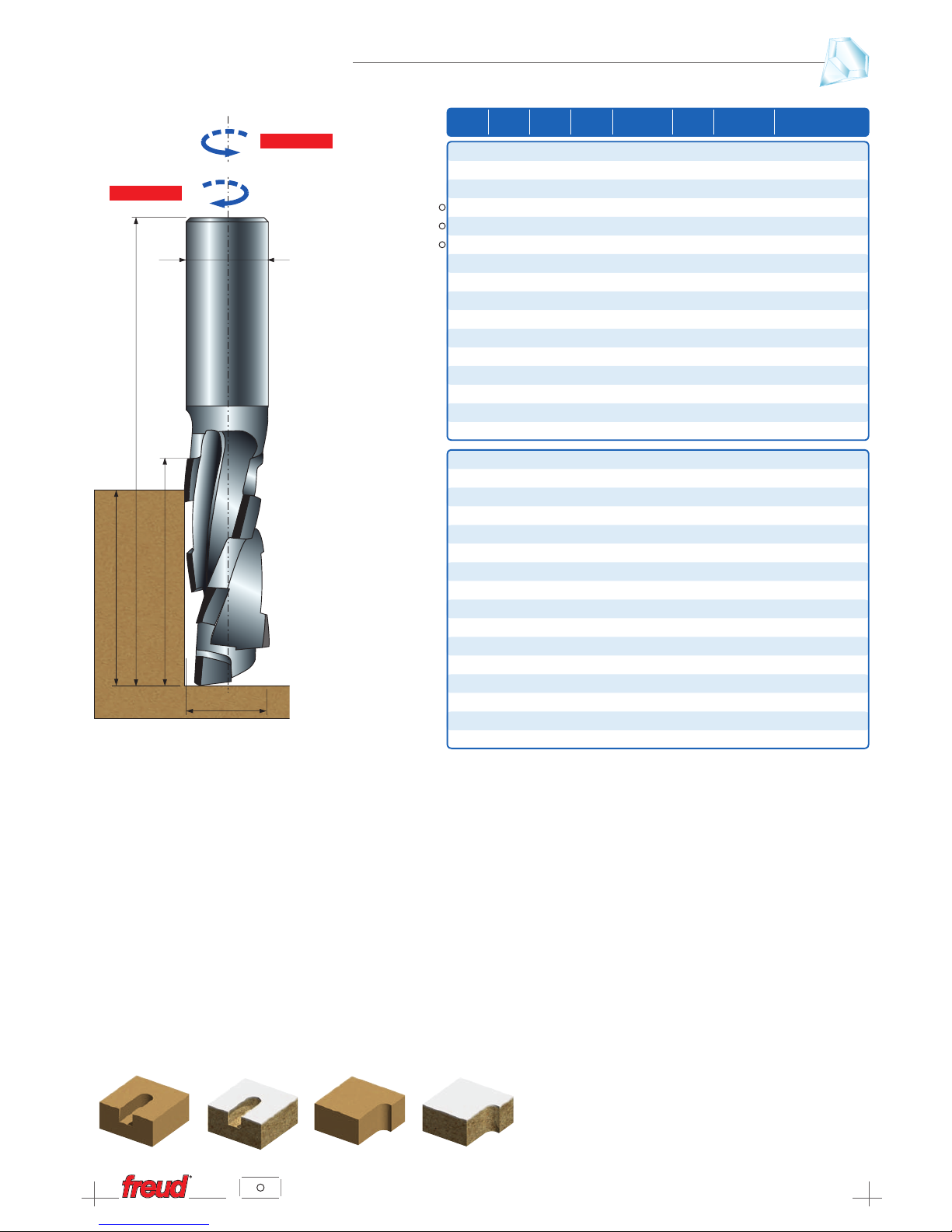

PCD - PUNTE A 2 PRINCIPI - 1 TAGLIENTE PER PUNTO
PCD - ROUTER BIT WITH 2 PRINCIPLES, 1 CUTTING EDGE FOR POINT
DESTRA
RIGHT
SINISTRA
LEFT
> Punte in PCD con placchetta frontale in
HW, a 2 principi e 1 tagliente su tutti i punti
di lavoro per la foratura e la contornatura
di legno duro massello (privo di nodi), MDF
impiallacciato o nobilitato. Queste punte
lavorano il materiale fino allo spessore
massimo di 49 mm.
Velocità di avanzamento: 3 - 4 m/min.
Considerata la vastissima gamma di
macchine e di applicazioni possibili,
nonché la natura speciale del prodotto, per
l'ordinazione pregasi indicare Diametro
(D), Spessore di taglio (S), Attacco (A) e
tipologia del materiale lavorato. Indicare
inoltre la macchina e le condizioni di
utilizzo (n° giri e avanzamento).
> Router bits in PCD with HW, with 2
principles and 1 cutting edge on all
working points for drilling and edging of
hard solid wood (without knots), veneered
or coated MDF. These bits work with
material with a thickness of up to 49 mm.
Feed rate: 3 - 4 m/min.
Considering the wide range of machines
and possible applications, and the special
nature of the product, when ordering
please specify Diameter (D), Thickness of
cut (S), Shank (A) and type of material to
be worked. Also specify the machine and
the conditions of use (RPM and feed rate).
h
H
S
D
A
h
H
S
D
A
DPD01D
DPD01S
DPD01D
DPD01S
D h S H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
12 25 18 83,5 12x50 2 3 DPD01DNGD5
12 25 18 83,5 20x50 2 3 DPD01DRGD5
12 36 31 81 12x35 2 4 DPD01DNGF5
12,7 25 18 83,5 12,7x50 2 3 DPD01DMJD5
12,7 36 31 81 12,7x3,5 2 4 DPD01DMJF5
14 27,5 22 87,5 20x50 2 3+1 HW DPD01DRHD5
16 27,5 22 87,5 16x50 2 3+1 HW DPD01DPLD5
16 36 31 96 16x50 2 4+1 HW DPD01DPLF5
16 27,5 22 87,5 20x50 2 3+1 HW DPD01DRLD5
16 36 31 96 20x50 2 4+1 HW DPD01DRLF5
18 27,5 22 87,5 16x50 2 3+1 HW DPD01DPND5
18 36 31 96 16x50 2 4+1 HW DPD01DPNF5
18 44,5 40 104,5 16x50 2 5+1 HW DPD01DPNH5
18 27,5 22 87,5 20x50 2 3+1 HW DPD01DRND5
18 36 31 96 20x50 2 4+1 HW DPD01DRNF5
18 44,5 40 104,5 20x50 2 5+1 HW DPD01DRNH5
18 27,5 22 87,5 25x50 2 3+1 HW DPD01DSND5
20 27,5 22 87,5 20x50 2 3+1 HW DPD01DROD5
20 36 31 96 20x50 2 4+1 HW DPD01DROF5
20 44,5 40 104,5 20x50 2 5+1 HW DPD01DROH5
20 53 49 113 20x50 2 6+1 HW DPD01DROI5
12 25 18 83,5 12x50 2 3 DPD01SNGD5
12 25 18 83,5 20x50 2 3 DPD01SRGD5
12 36 31 81 12x35 2 4 DPD01SNGF5
12,7 25 18 83,5 12,7x50 2 3 DPD01SMJD5
12,7 36 31 81 12,7x3,5 2 4 DPD01SMJF5
14 27,5 22 87,5 20x50 2 3+1 HW DPD01SRHD5
16 27,5 22 87,5 16x50 2 3+1 HW DPD01SPLD5
16 36 31 96 16x50 2 4+1 HW DPD01SPLF5
16 27,5 22 87,5 20x50 2 3+1 HW DPD01SRLD5
16 36 31 96 20x50 2 4+1 HW DPD01SRLF5
18 27,5 22 87,5 16x50 2 3+1 HW DPD01SPND5
18 36 31 96 16x50 2 4+1 HW DPD01SPNF5
18 44,5 40 104,5 16x50 2 5+1 HW DPD01SPNH5
18 27,5 22 87,5 20x50 2 3+1 HW DPD01SRND5
18 36 31 96 20x50 2 4+1 HW DPD01SRNF5
18 44,5 40 104,5 20x50 2 5+1 HW DPD01SRNH5
18 27,5 22 87,5 25x50 2 3+1 HW DPD01SSND5
20 27,5 22 87,5 20x50 2 3+1 HW DPD01SROD5
20 36 31 96 20x50 2 4+1 HW DPD01SROF5
20 44,5 40 104,5 20x50 2 5+1 HW DPD01SROH5
20 53 49 113 20x50 2 6+1 HW DPD01SROI5
Versione Economica - Economic Version
< 13 25 18 83,5 12-20x50 2 3 DPD01DRXD5
14-25 27,5 22 87,5 12-25x50 2 3+1 HW DPD01DSQD5
14-25 36 31 96 12-25x50 2 4+1 HW DPD01DSQF5
18-25 44,5 40 104,5 16-25x50 2 5+1 HW DPD01DSQH5
18-25 53 49 113 16-25x50 2 6+1 HW DPD01DSQI5
20-25 61,5 57 121,5 20-25x50 2 7+1 HW DPD01DSQK5
20-25 70 66 130 20-25x50 2 8+1 HW D
PD01DSQM5
< 13 25 18 83,5 12-20x50 2 3 DPD01SRXD5
14-25 27,5 22 87,5 12-25x50 2 3+1 HW DPD01SSQD5
14-25 36 31 96 12-25x50 2 4+1 HW DPD01SSQF5
18-25 44,5 40 104,5 16-25x50 2 5+1 HW DPD01SSQH5
18-25 53 49 113 16-25x50 2 6+1 HW DPD01SSQI5
20-25 61,5 57 121,5 20-25x50 2 7+1 HW DPD01SSQK5
20-25 70 66 130 20-25x50 2 8+1 HW DPD01SSQM5
Speciali - Special
•
•
•
•
•
•
•
•
•
•
•
•
•
•
DISPONIBILE A MAGAZZINO - STOCK ITEMS
•

43
D
PCD - PUNTE ECONOMICHE A 3 PRINCIPI - 1 TAGLIENTE PER PUNTO
PCD - ROUTER BIT WITH 3 PRINCIPLES, 1 CUTTING EDGE FOR POINT
DESTRA
RIGHT
SINISTRA
LEFT
DPD02D
DPD02S
h
H
A
D
S
h
H
A
D
S
> Punte elicoidali in PCD per la lavorazione, con ottima finitura
(con medie velocità di avanzamento), di MDF, truciolare
melaminico, truciolare grezzo, MDF e truciolare melaminico
laccati, laminati plastici. Adatte all’apertura dei lavelli
da cucina. È possibile costruire le punte con la placchetta
frontale in diamante. Velocità di avanzamento consentita: da
3 a 4 m/min, in base allo spessore del materiale da lavorare.
> Spiral router bits in PCD for working, with excellent finishing
(at medium feed rates), of MDF, melamine chipboard,
unfinished chipboard, lacquered melamine chipboard and
MDF, plastic laminates. Suitable for openings for kitchen
sinks. It is possible to construct the router bits with the front
tip in PCD. Allowable feed rate: 3 to 4 m/min, depending on
the thickness of material to be worked.
12 25 18 83,5 12x50 3 3 DPD02SNGD5
16 27,5 22 87,5 16x50 3 3+1 HW DPD02SPLD5
18 36 31 96 16x50 3 4+1 HW DPD02SPNF5
20 27,5 22 87,5 20x50 3 3+1 HW DPD02SROD5
20 36 31 96 20x50 3 4+1 HW DPD02SROF5
20 44,5 40 104,5 20x50 3 5+1 HW DPD02SROH5
20 53 49 113 20x50 3 6+1 HW DPD02SROI5
20 44,5 40 104,5 25x50 3 5+1 HW DPD02STOG5
20 53 49 113 25x50 3 6+1 HW DPD02STOI5
22 53 49 113 20x50 3 6+1 HW DPD02SRPI5
22 61,5 57 121,5 20x50 3 7+1 HW DPD02SRPK5
22 70 66 130 20x50 3 8+1 HW DPD02SRPM5
22 44,5 40 104,5 25x50 3 5+1 HW DPD02STPG5
22 53 49 113 25x50 3 6+1 HW DPD02STPI5
22 61,5 57 121,5 25x50 3 7+1 HW DPD02STPK5
22 70 66 130 25x50 3 8+1 HW DPD02STPM5
DPD02D
DPD02S
D h S H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
12 25 18 83,5 12x50 3 3 DPD02DNGD5
16 27,5 22 87,5 16x50 3 3+1 HW DPD02DPLD5
18 36 31 96 16x50 3 4+1 HW DPD02DPNF5
20 27,5 22 87,5 20x50 3 3+1 HW DPD02DROD5
20 36 31 96 20x50 3 4+1 HW DPD02DROF5
20 44,5 40 104,5 20x50 3 5+1 HW DPD02DROH5
20 53 49 113 20x50 3 6+1 HW DPD02DROI5
20 44,5 40 104,5 25x50 3 5+1 HW DPD02DTOG5
20 53 49 113 25x50 3 6+1 HW DPD02DTOI5
22 53 49 113 20x50 3 6+1 HW DPD02DRPI5
22 61,5 57 121,5 20x50 3 7+1 HW DPD02DRPK5
22 70 66 130 20x50 3 8+1 HW DPD02DRPM5
22 44,5 40 104,5 25x50 3 5+1 HW DPD02DTPG5
22 53 49 113 25x50 3 6+1 HW DPD02DTPI5
22 61,5 57 121,5 25x50 3 7+1 HW DPD02DTPK5
22 70 66 130 25x50 3 8+1 HW DPD02DTPM5
•
•
•
DISPONIBILE A MAGAZZINO - STOCK ITEMS
•

44
D
PCD - PUNTE ECONOMICHE A 2 TAGLIENTI SOPRA E SOTTO E 1 CENTRALE
PCD - ROUTER BIT WITH 2 CUTTING EDGES UP AND DOWN AND 1 IN THE CENTER
DESTRA
RIGHT
SINISTRA
LEFT
h
H
A
D
S max
S min
h
H
A
D
S
> Punte in PCD con 2 taglienti per punto sopra e sotto e 1
tagliente per punto al centro per la foratura e la contornatura
di MDF e truciolare rivestiti con melaminici, carta, laminati,
materiali plastici e termoplastici.
Velocità di avanzamento consentita: da 6 a 8 m/min, in base
allo spessore del materiale da lavorare.
Considerata la vastissima gamma di macchine e di
applicazioni possibili, nonché la natura speciale del prodotto,
per l'ordinazione pregasi indicare Diametro (D), Spessore
di taglio (S), Attacco (A) e tipologia del materiale lavorato.
Indicare inoltre la macchina e le condizioni di utilizzo (n° giri
e avanzamento).
> Router bits in PCD with 2 cutting edges per bit over and under
and one cutting edge at the centre for drilling and edging of
MDF and chipboard covered with melamine coating, paper,
laminates, plastic and thermoplastic material.
Allowable feed rate: from 6 to 8 m/min, depending on the
thickness of material to be worked.
Considering the wide range of machines and possible
applications, and the special nature of the product, when
ordering please specify Diameter (D), Thickness of cut (S),
Shank (A) and type of material to be worked. Also specify
the machine and the conditions of use (RPM and feed rate).
> * La quota "S" indica gli spessori di
lavorazione minimo e massimo.
> * The dimension “S” indicates the
minimum and maximum working
thicknesses.
D h S* H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE
20-25 23,5 12-18 83,5 20x50 3 4+1+1 HW DPD03DRQC5
20-25 32 20-25 92 20x50 3 4+2+1 HW DPD03DRQE5
20-25 40,5 28-35 100,5 20x50 3 4+3+1 HW DPD03DRQG5
20-25 49 39-44 109 20x50 3 4+4+1 HW DPD03DRQH5
20-25 23,5 12-18 83,5 20x50 3 4+1+1 HW DPD03SRQC5
20-25 32 20-25 92 20x50 3 4+2+1 HW DPD03SRQE5
20-25 40,5 28-35 100,5 20x50 3 4+3+1 HW DPD03SRQG5
20-25 49 39-44 109 20x50 3 4+4+1 HW DPD03SRQH5
20-25 23,5 12-18 83,5 25x50 3 4+1+1 HW DPD03DTQC5
20-25 32 20-25 92 25x50 3 4+2+1 HW DPD03DTQE5
20-25 40,5 28-35 100,5 25x50 3 4+3+1 HW DPD03DTQG5
20-25 49 39-44 109 25x50 3 4+4+1 HW DPD03DTQH5
20-25 23,5 12-18 83,5 25x50 3 4+1+1 HW DPD03STQC5
20-25 32 20-25 92 25x50 3 4+2+1 HW DPD03STQE5
20-25 40,5 28-35 100,5 25x50 3 4+3+1 HW DPD03STQG5
20-25 49 39-44 109 25x50 3 4+4+1 HW DPD03STQH5
DPD03D
DPD03S
DPD03D
DPD03S
D h S* H A Z PLACCHETTE
CODICE
mm mm mm mm mm TIPS CODE

45

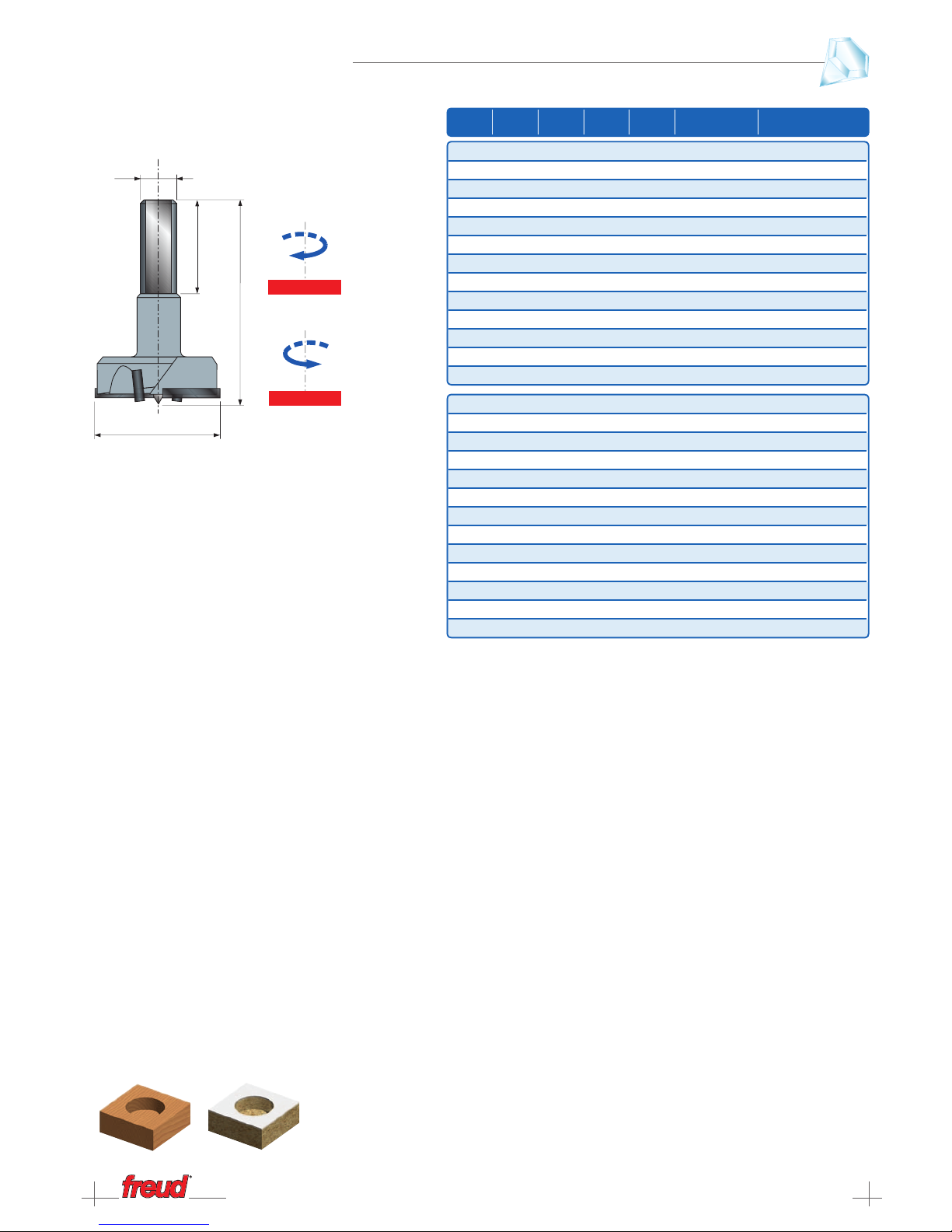

D

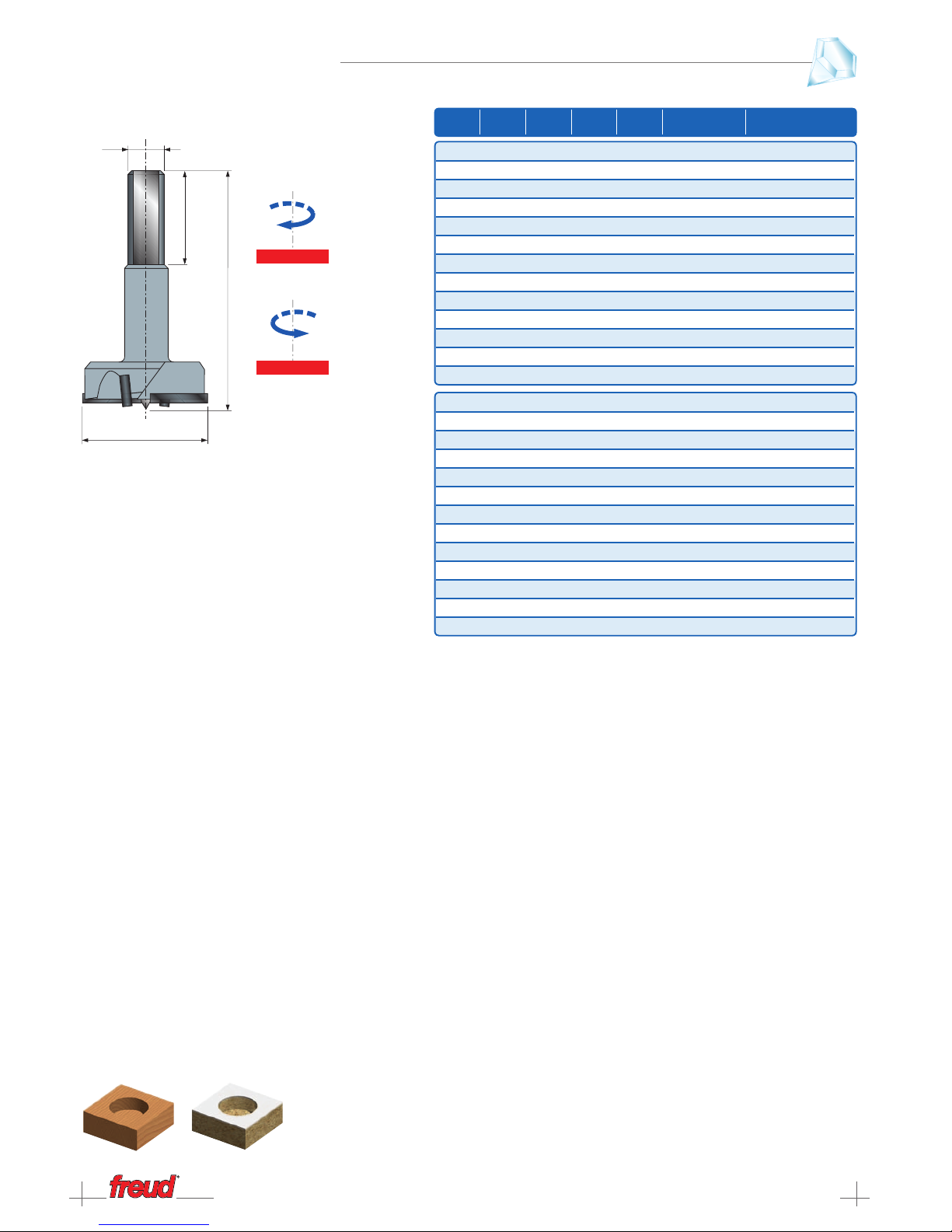

PCD - PUNTA PER CERNIERE
PCD - FORSTNER BIT
14 57,5 10x26 2+2 DPC04DLHA5
15 57,5 10x26 2+2 DPC04DLIA5
16 57,5 10x26 2+2 DPC04DLLA5
17 57,5 10x26 2+2 DPC04DLUA5
18 57,5 10x26 2+2 DPC04DLNA5
20 57,5 10x26 2+2 DPC04DLOA5
22 57,5 10x26 2+2 DPC04DLPA5
24 57,5 10x26 2+2 DPC04DLVA5
25 57,5 10x26 2+2 DPC04DLQA5
26 57,5 10x26 2+2 DPC04DLRA5
28 57,5 10x26 2+2 DPC04DLWA5
30 57,5 10x26 2+2 DPC04DLSA5
35 57,5 10x26 2+2 DPC04DLTA5
D h H A Z PLACCHETTE
CODICE
mm mm mm mm TIPS CODE
DESTRA
RIGHT
SINISTRA
LEFT
> Punte in PCD per l’esecuzione di fori ciechi su MDF e
truciolari nobilitati e su MDF grezzo. Adatte per centri di
lavoro, "Punto Punto" e macchine per foratura in linea.
> Router bits in PCD for making closed holes on coated
chipboard and MDF and on unfinished MDF. Suitable for
work centres, "Punto Punto" and line drilling machines.
14 57,5 10x26 2+2 DPC04SLHA5
15 57,5 10x26 2+2 DPC04SLIA5
16 57,5 10x26 2+2 DPC04SLLA5
17 57,5 10x26 2+2 DPC04SLUA5
18 57,5 10x26 2+2 DPC04SLNA5
20 57,5 10x26 2+2 DPC04SLOA5
22 57,5 10x26 2+2 DPC04SLPA5
24 57,5 10x26 2+2 DPC04SLVA5
25 57,5 10x26 2+2 DPC04SLQA5
26 57,5 10x26 2+2 DPC04SLRA5
28 57,5 10x26 2+2 DPC04SLWA5
30 57,5 10x26 2+2 DPC04SLSA5
35 57,5 10x26 2+2 DPC04SLTA5
D
26
H
Ø10
DPC04D
DPC04S
DPC04D
DPC04S

46
D
PCD - PUNTA PER CERNIERE
PCD - FORSTNER BIT
14 70 10x26 2+2 DPC05DLHB5
15 70 10x26 2+2 DPC05DLIB5
16 70 10x26 2+2 DPC05DLLB5
17 70 10x26 2+2 DPC05DLUB5
18 70 10x26 2+2 DPC05DLNB5
20 70 10x26 2+2 DPC05DLOB5
22 70 10x26 2+2 DPC05DLPB5
24 70 10x26 2+2 DPC05DLVB5
25 70 10x26 2+2 DPC05DLQB5
26 70 10x26 2+2 DPC05DLRB5
28 70 10x26 2+2 DPC05DLWB5
30 70 10x26 2+2 DPC05DLSB5
35 70 10x26 2+2 DPC05DLTB5
D h H A Z PLACCHETTE
CODICE
mm mm mm mm TIPS CODE
DESTRA
RIGHT
SINISTRA
LEFT
> Punte in PCD per l’esecuzione di fori ciechi su MDF e
truciolari nobilitati e su MDF grezzo. Adatte per centri di
lavoro, Punto Punto e macchine per foratura in linea.
> Router bits in PCD for making closed holes on coated
chipboard and MDF and on unfinished MDF. Suitable for
work centres, "Punto Punto" and line drilling machines.
14 70 10x26 2+2 DPC05SLHB5
15 70 10x26 2+2 DPC05SLIB5
16 70 10x26 2+2 DPC05SLLB5
17 70 10x26 2+2 DPC05SLUB5
18 70 10x26 2+2 DPC05SLNB5
20 70 10x26 2+2 DPC05SLOB5
22 70 10x26 2+2 DPC05SLPB5
24 70 10x26 2+2 DPC05SLVB5
25 70 10x26 2+2 DPC05SLQB5
26 70 10x26 2+2 DPC05SLRB5
28 70 10x26 2+2 DPC05SLWB5
30 70 10x26 2+2 DPC05SLSB5
35 70 10x26 2+2 DPC05SLTB5
D
26
H
Ø10
DPC05D
DPC05S
DPC05D
DPC05S
