FujiFilm FUJINON XA55x9.5BESM-S5L User manual

XA55×9.5BESM-S5L
1A
202B012806984
LP246A-S5L 2601

SM-53-T1 - i -
目 次
■安全にお使いいただくために ······················· ii
■ご使用の前に··········································v
・乾燥剤の収納 ·····································v
・カメラモードの選択······························· vi
■概 説 ···················································1
■商品構成 ···············································1
■仕 様 ···················································2
■各部の名称と機能 ····································3
■取付方法 ···············································7
■フランジバックの調整······························· 10
■操作方法 ············································· 12
◇
１フォーカス操作···································· 12
◇
２ズーム操作········································ 12
◇
３アイリス操作 ······································ 12
◇
４エクステンダ切替操作··························· 13
■アイリスアンプの調整 ······························ 14
■画角変化補正機能について ······················ 15
■保守 ・点検 ·········································· 16
◇
１日常の整備········································ 16
◇
２水分の除去········································ 17
◇
３レンズの保管······································ 17
◇
４点 検··············································· 17
■オプショナルアクセサリ ···························· 18
■エンコーダ出力信号仕様 ·························· 25
注. 本説明書内の説明図は、お手持ちのレンズの形
状と異なる場合があります。
CONTENTS
■FOR YOUR SAFETY USE ··························· ii
■PRIOR TO USE ······································· v
・ENCLOSURE OF DESICCANT ················· v
・SELECTION OF CAMERA MODE············· vi
■ GENERAL DESCRIPTION··························· 1
■ LIST OF COMPONENTS ···························· 1
■ SPECIFICATIONS ···································· 2
■ NAMES AND FUNCTIONS ·························· 3
■ INSTALLATION ······································· 7
■ ADJUSTMENT OF FLANGE FOCAL LENGTH ·10
■ OPERATING INSTRUCTION ······················12
◇
１FOCUSING OPERATION ························12
◇
２ZOOMING OPERATION ·························12
◇
３IRIS OPERATION ·································12
◇
４EXTENDER SELECTION ························13
■ ADJUSTMENT OF IRIS AMPLIFIER ·············14
■ ABOUT FUNCTION OF COMPENSATION
FOR CHANGE OF FIELD ANGLE·················15
■ MAINTENANCE ······································16
◇
１DAILY MAINTENANCE···························16
◇
２ELIMINATION OF WATER·······················17
◇
３STORAGE OF LENS ·····························17
◇
４INSPECTION·······································17
■ OPTIONAL ACCESSORIES ·······················18
■ SPECIFICATIONS OF
ENCODER OUTPUT SIGNAL······················25
Note. The lens shown in the illustrations in this
manual may differ from their actual shapes.

安全にお使いいただくために FOR YOUR SAFETY USE
E1720/R1 - ii -
This content explains important notices for all the users
to use this product safely. Read the content carefully
before using, and follow the instructions.
The following signs show:
△WARNING
ここでは､製品を安全に正しくご使用いただくために、重
要な注意事項を説明しています。必ずご使用前に読
み、記載内容に従って正しくご使用ください。
文章中の表示は次のことを表しています。










△警 告


△警告 誤った取り扱いをしたときに、人が
死亡または重傷を負う可能性が想
定される内容を示します。
△注意 誤った取り扱いをしたときに、人が
傷害を負ったり、物的損害の発生
が
想定
される
内容
を
示
し
ます
。

△

WARNING
Indicates the possibility of causing death or
serious injury when misused.
△CAUTION
Indicates the possibility of causing injury or
substantial damage when misused.
安全にお使いいただくために FOR YOUR SAFETY USE
◆レンズの内部に水が入らないようにしてください。
火災や感電の原因となります。
万一水が入ったときは、すぐにレンズに供給して
いる電源を切ってください。
◆レンズには､規定の付属品以外の物を取り付けな
いでください。また、レンズの上には物を載せない
でください。操作時に落下して、重大な事故の原
因となります。
◆Do not moisten inside of the appliances. It may
cause fire or electric shock. If the incident occurs,
shut off the power supplied to the lens
immediately.
◆Do not attach something to the lens other than
Fujinon optional accessories that are designed to
be attached to the lens; do not put something on
the lens. An abnormal object attached to or on the
lens may fall in operation of the camera causing a
serious accident.
してはいけない「禁止」の内容を示し
ます。
Indicates what the user “should not
do.”

安全にお使いいただくために FOR YOUR SAFETY USE
E1720/R1 - iii -
◆Be sure to attach all the parts securely. Dropping
any parts from a height may cause severe accidents.
◆Before operating the camera, confirm that there is no
object in the range of camera movement. If the lens
is bumped against an object with a strong force, there
may be a case that the lens falls from the camera
causing a serious accident.
△CAUTION
◆Take care when carrying the lens. Dropping the lens
while carrying may cause injury.
◆Before supplying the power to the lens, make sure all
the parts are connected correctly.
◆In order to install or release the lens cable, be sure to
hold the joint part. Do not damage the cable by
gripping. It may cause fire or electric shock.
◆If any sorts of incidents such as unusual smoke,
noise, smell or obstacles are found, shut off the
power supplied to the lens and pull out the lens cable
immediately. Please notify the sales agent from which
you purchased the lens.
◆Do not remodel the instrument: it may impair the
functions of product or cause electric shock.









◆取り付け・締め付けは確実に行ってください。高所使
用時の落下は重大な事故の原因となります。
◆カメラを操作するときは､カメラの動作範囲内に障害
物がないか、操作の前に確認してください。レンズが
障害物に強い衝撃で当たると､カメラより落下して重
大な事故の原因となります。
△注 意
◆運搬中の落下は、けがの原因となります。落とさない
ように注意してください。
◆レンズに供給する電源は、各機器が正しく接続され
ていることを確認した後に入れてください。
◆ケーブルを着脱するときは、必ずコネクタ部分を持っ
てください。ケーブルを傷つけると、火災や感電の原
因となります。
◆発煙・異常音・異臭・異物混入などの異常のときは、
すぐにレンズに供給している電源を切ってからレンズ
をカメラから取り外してください｡その後、購入先販売
店にご連絡ください。
◆分解・改造を行わないでください。製品の機能を損
ねたり、感電の原因となります。

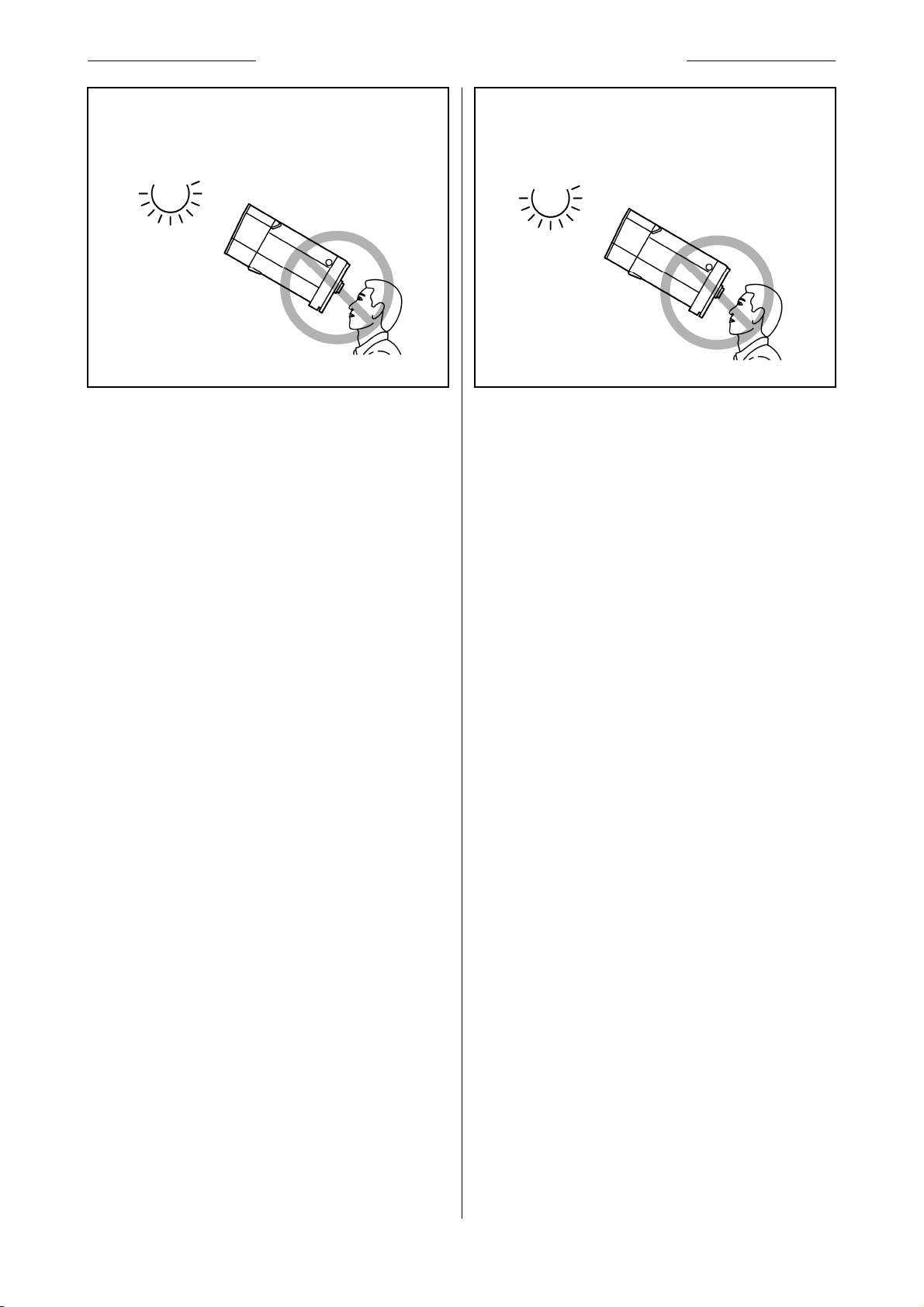

◆太陽や高輝度の光源をレンズを通して見ない
でください。目にけがをする原因となります。

◆Do not look at any sorts of strong illuminant such
as the sun through the lens. Eyes could be
harmed.

安全にお使いいただくために FOR YOUR SAFETY USE
E1720/R1 - iv -
NOTICE
◆Lens and its accessories are extremely precise
instrument, then be sure not to apply the strong
impacts to them. If the lens is of a type in which the
rear lens protrudes from the flange surface of the lens
mount, be sure not to apply impact to the lens part
when installing or releasing.
◆There may be a case that the glasses of the lens mist
when the lens is carried from a cool place to a place
of high temperature and high humidity. To avoid a
mist on the glasses, before moving the lens, let the
lens adjust to the ambient temperature of the place
where the lens will be used.
◆Be sure not to apply impact to the front part of the
lens when operating the camera.
◆Put the cap on the lens while the camera is not used.
◆If an accessory to be attached to the lens is equipped
with a mechanical drive relaying part, before
attaching it, check the joint part and get rid of all
obstacles. If there are any unusual conditions, please
contact the sales agent from which you purchased the
product.
◆When the lens is used in the weather of fog, raining,
or snowing, cover up the lens to prevent it from the
water.
◆To minimize the impact to the lens in transportation,
set the zoom to the wide end and the focus to the
infinity side end before releasing the lens from the
camera.
一般的な注意
◆レンズおよびその付属品は精密機械です。決して強
い衝撃を与えないでください。
レンズマウントのフランジ面より後方にレンズ部分が
突き出ているレンズの場合、取り付け・取り外しの際、
レンズ部分に衝撃を与えないよう十分に注意してくだ
さい。
◆レンズを寒いところから急に、気温と湿気が高いとこ
ろに持ち込むと、レンズが曇ることがあります。上記の
ような環境へレンズを持ち込むときは、前もってレン
ズを使用環境温度へ適合させるなどの曇り対策を講
じてください。
◆カメラを操作するときは、レンズの前部に衝撃を与え
ないよう十分に注意してください。
◆カメラを使用しないときは、レンズにはレンズキャップ
を取り付けてください。
◆駆動伝達部がある付属品を取り付ける場合、かみ合
い部分の形状に異常はないか、異物の付着はない
か十分に点検してください。異物があるときは確実に
取り除いてください。形状に異常があるときは､購入
先販売店にご相談ください。
◆濃霧・降雨・降雪などの環境で使用するときは、覆い
をするなどの対策をして、製品に水分がかからないよ
うにしてください。
◆輸送時のレンズへの衝撃を最小限にするために、レ
ンズをカメラから取り外す前にズームはワイド端に、フ
ォーカスは無限遠側一杯の位置になるように設定し
てください。


ご使用の前に PRIOR TO USE
NT01-1(A) - v -

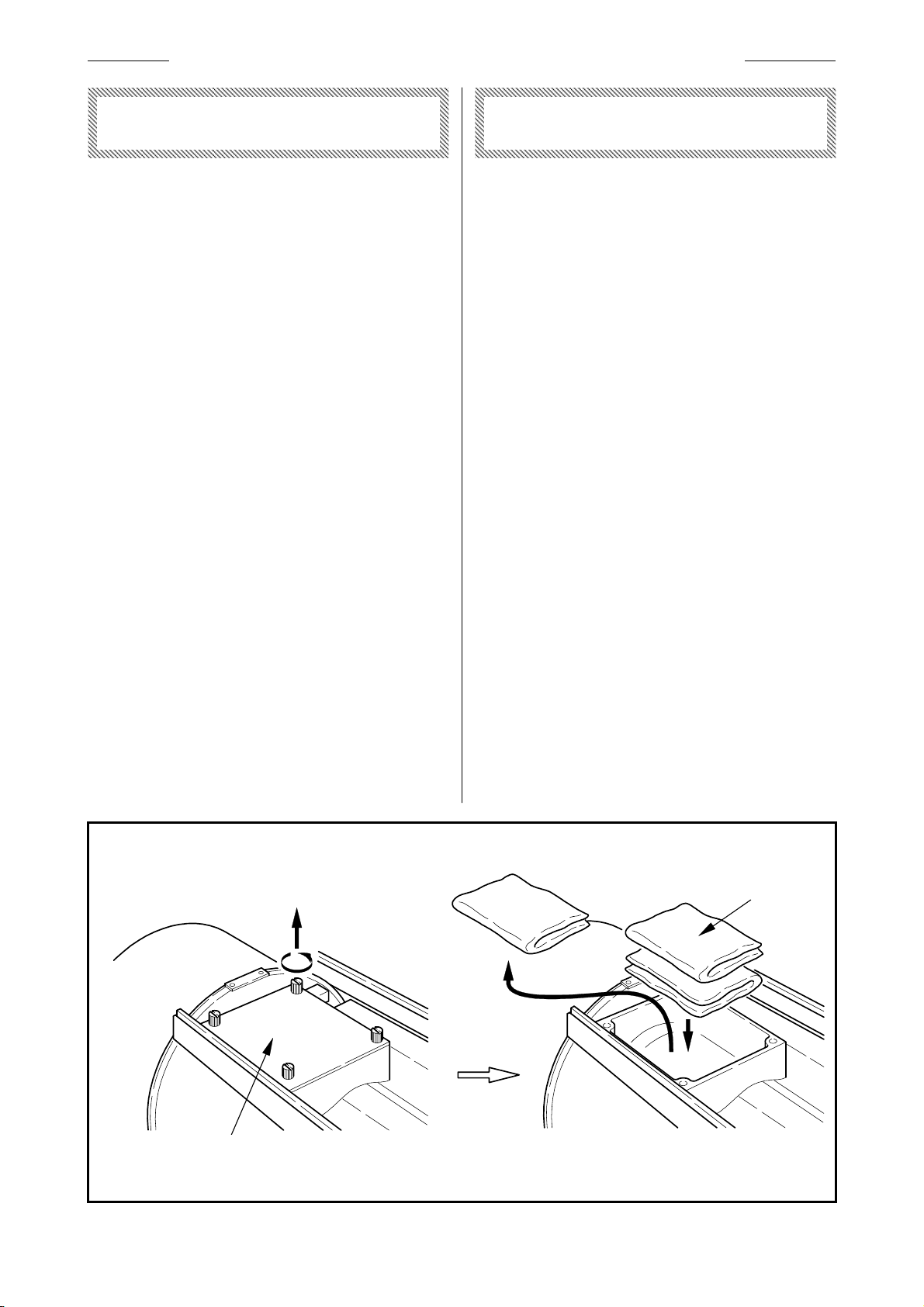

■ Enclosure of Desiccant
The inside of this lens is able to enclose desiccant in
order to eliminate humidity that may mist the surfaces
of the internal glasses. A desiccant bag for storage was
enclosed in the desiccant enclosure place before
shipment at the factory. Prior to use, take out this bag
f
irst, and put new desiccant bags in that place as
follows:
a. There are five desiccant bags in the trunk. Take out
two of them to use. The rest should be used when the
exchange of the desiccant is required.
b. Loosen the two lens shroud attaching knobs on the
both sides of the lens. Draw the shroud towards the
front of the lens to detach it from the body.
c. Remove the four screws to take off the lid.
d. Take out the desiccant bag for storage.
e. Fold two new desiccant bags and put them in the
desiccant enclosure place.
f. Put the detached lid in its place and reinstall the four
screws. Finally, reinstall the lens shroud.
Note 1. Perform the above procedure in a dust-free
place.
Note 2. In a humid region, it is recommended to change
the desiccant bags two times a year. The
desiccant being jellied indicates the time when it
must be exchanged.
■ 乾燥剤の収納
本レンズは、レンズ内部の曇りの原因となる湿気を除去
する目的で、乾燥剤を収納する機構となっています。工
場出荷時には、あらかじめレンズ内に保存用の乾燥剤
を収納していますので、ご使用の前に以下の要領で新
しい乾燥剤と交換してください。
a. 収納箱から乾燥剤を取り出します。乾燥剤は 5 袋入り
となっていますが、このうち 2 袋を使用します。残りは
次の交換の際に使用してください。
b. レンズ本体の両側にあるカバー取付つまみをゆるめ
ます。カバーを前方に引いて外してください。
c. 乾燥剤収納部の 4 本のねじを外し、ふたを取ります。
d. 収納されている乾燥剤を取り出します。
e. 新しい乾燥剤 2 つをそれぞれ 2 つ折りにし、収納部に
入れます。
f. ふたを取り付け直し、カバーを元に戻します。
注 1. 乾燥剤の収納は、ホコリのない場所で行ってくだ
さい。
注 2. 湿度の高い地域では、半年に一回程度の交換を
お勧めします。乾燥剤がゼリー状になると交換の
時期です。
ご使用の前に PRIOR TO USE
乾燥剤収納部
DESICCANT ENCLOSURE PLACE
新しい乾燥剤
NEW DESICCANT BAG
保存用乾燥剤
DESICCANT BAG
FOR STORAGE

ご使用の前に PRIOR TO USE
NT59-2/R1 - vi -
■ Setting of Camera Mode
If the camera to be used with is not capable of serial
communication with a lens, set the communication mode
(camera mode) of the lens to OFF.
Setting Method

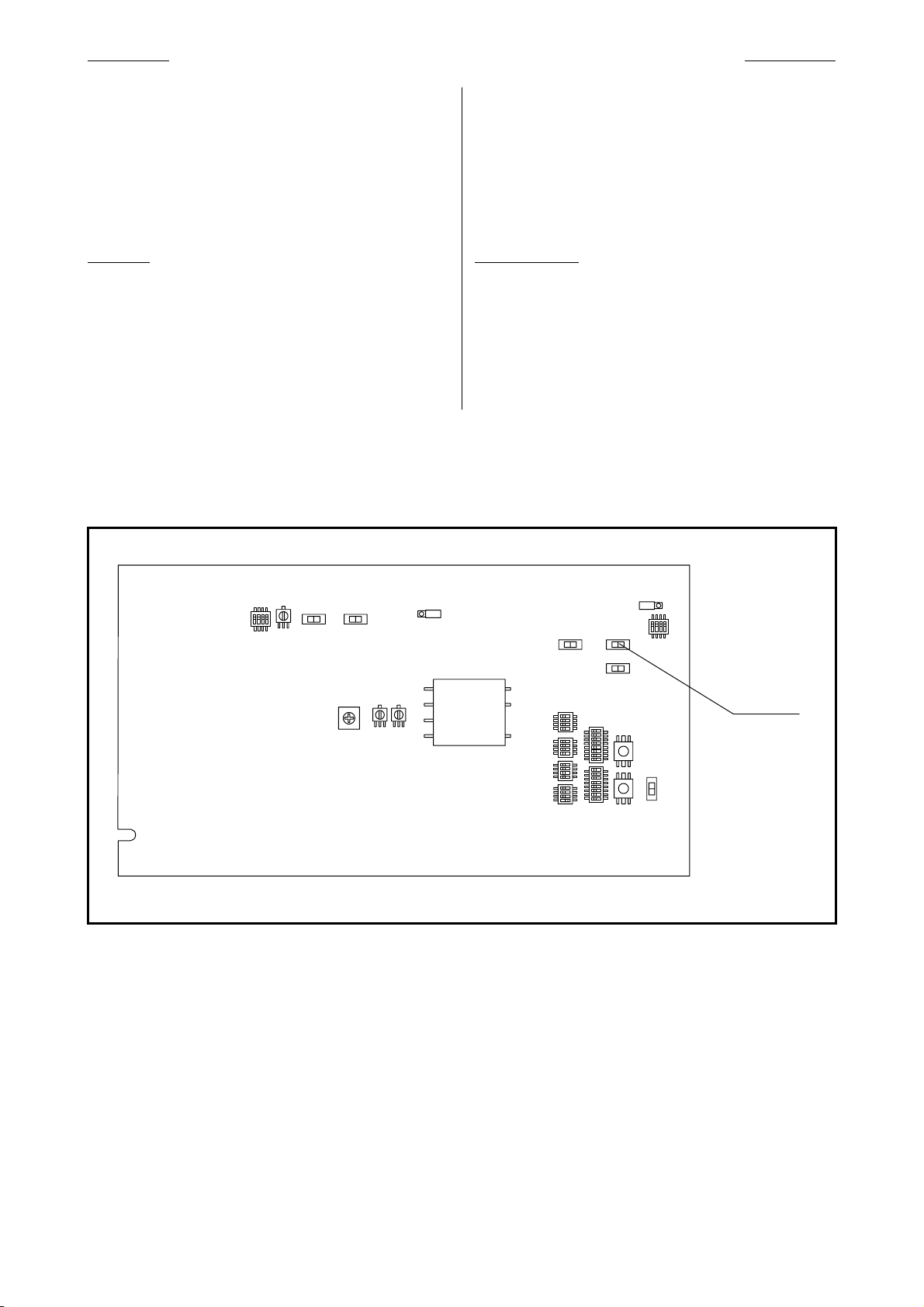

The switch S703 (on A-board) can be seen on the
right-hand side (viewed from front of lens) of the lens by
removing the lens shroud. Set this switch to “OFF.”
Note. Before shipping at the factory, S703 is set to ON.
■ カメラモードの設定
使用するカメラが、シリアル通信に対応していない場合
には､レンズの通信モード（カメラモード）をOFFに設定し
てください。
設定方法
レンズカバーを外すと、（レンズ前玉側から見て）レンズ
の右側面にAボードがあります｡Aボード上にスイッチ
S703がありますので、このスイッチを『OFF』にします。
注. 工場出荷時、S703はONに設定されています。
A - ボード
A - BOARD
S703

LP246A-S5L/R0 - 1 -
Fujinon TV lens of XA55 × 9.5 series is a high
performance zoom lens designed for 2/3" format
portable color cameras.
This lens embodies a great zoom ratio of 55 times con-
sistent with a high speed of F1.7 on the wide side (9.5
～307mm). In addition, a 2 times range extender is
incorporated as standard; therefore this lens is useful in
the field use.
A portable camera can be installed directly on this lens.
This lens is equipped with an anti-vibration machanism.
With this mechanism, even in the location in the strong
wind or on an unsteady platform, a stable image can be
derived thanks to the vibration detecting sensor and the
compensating optical system in the lens.
This lens is a digitally controlled lens incorporating a 32
bit RISC (Reduced Instruction Set Computer) CPU. By
digital processing with a RISC CPU, this lens can be
controlled precisely. Besides, this lens is equipped with
an interface for communication with a computer; there-
fore it can be controlled from a remote computer.
フジノン TV レンズ XA55×9.5 シリーズは、2/3″フォー
マットポータブルカラーカメラ用に開発された、高性能ズ
ームレンズです。
ズーム比は 55 倍という高倍率にもかかわらず、ワイド側
で F ナンバーは F1.7（9.5～307mm）と、明るいレンズとな
っています。また 2 倍エクステンダを内蔵していますの
で、屋外用に最適なレンズとなっています。
このレンズには、ポータブルカメラを直接取り付けること
ができます。
画面上の像ブレを低減させる防振機構が内蔵されてい
ます。レンズ内部の振動検出センサや補正光学系など
の働きにより、風の強い屋外や足場が不安定な場所に
おいても像ブレの少ない、安定した映像を撮影すること
ができます。
このレンズは 32 ビット RISC (Reduced Instruction Set
Computer) CPU を搭載したデジタル仕様となっていま
す。RISC CPU を使用して信号をデジタル処理すること
により、レンズの各部を高い精度で制御することが可能と
なりました。また、コンピュータと通信するためのインター
フェイスを備えていますので、コンピュータを使用して外
部からレンズを制御することもできます。
概 説 GENERAL DESCRIPTION
■ Standard
1. Lens package.................................................. 1
・Front lens cap ............................................. 1
・Rear lens cap............................................... 1
2. Cleaning kit .................................................... 1
■ 標準構成品
1. レンズ本体..................................................... 1
・前レンズキャップ ......................................... 1
・後レンズキャップ ......................................... 1
2. 清掃用具 ..................................................... 1
商 品 構 成 LIST OF COMPONENTS

LP246A-S5L/R0 - 2 -
LENS
ITEM XA55×9.5BESM-S5L
適用カメラ
Application
2/3” フォーマットカラーカメラ (プリズム型分解光学系)
2/3” Format Color Camera (Prism Optical System)
アスペクト比
Aspect Ratio 16 : 9 4 : 3
画面寸法
Image Format 9.59 × 5.39 mm (φ11.0 mm) 8.8 × 6.6 mm (φ11.0 mm)
焦点距離
Focal Length 9.5 ～ 525 mm [19 ～ 1050 mm] *1
ズーム比
Zoom Ratio 55×
最大口径時 F 値 (F No.)
Maximum Relative Aperture F1.7 (9.5 ～ 307 mm) ～ F2.9 (525 mm) [F3.4 ～ F5.8]
最大口径時 T 値 (T No.)
Maximum Photometric Aperture T1.85 [T3.61]
絞り範囲
Iris Range F1.7 ～ F16、クローズ / Closed

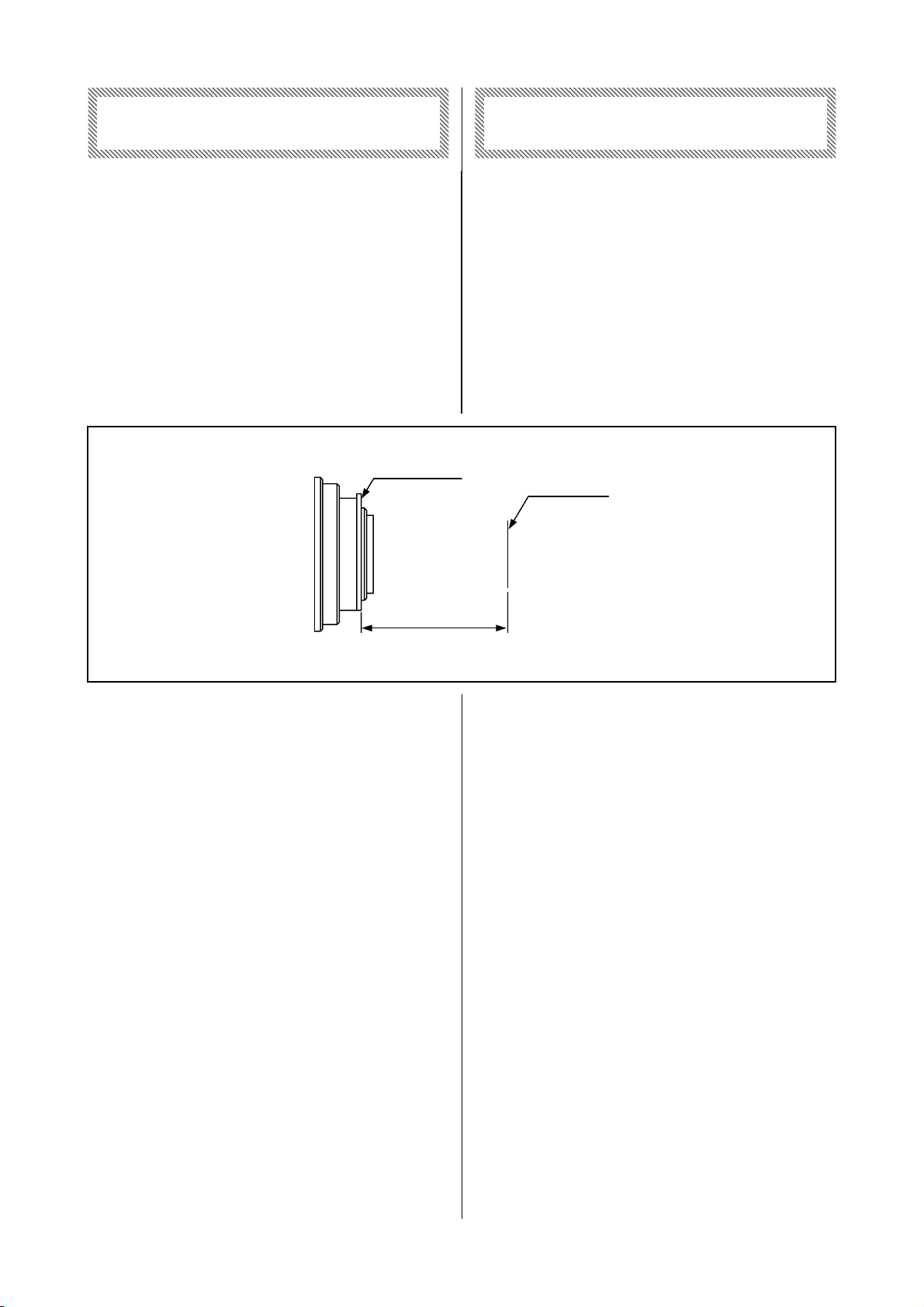

フランジバック
Flange Focal Length (in Air)
Fig. 1 参照
See Fig. 1.
至近距離 (前玉より/from Front of Lens)
Minimum Object Distance 3.0 m
画 角
Field Angle
水平 / Hor.
垂直 / Ver.
対角 / Diag.
53゜34’～ 1゜03’ [28゜20’～ 0゜32’]
31゜41’～ 0゜35’ [16゜09’～ 0゜18’]
60゜08’～ 1゜12’ [32゜17’～ 0゜36’]
49゜42’ ～ 0゜58’ [26゜05’ ～ 0゜29’]
38゜19’ ～ 0゜43’ [19゜42’ ～ 0゜22’]
60゜08’ ～ 1゜22’ [32゜17’ ～ 0゜36’]
至近時被写体範囲 at Wide End
Object Area at M.O.D. at Tele End
2782×1564 mm [1406×790 mm]
51× 29 mm [ 26× 15 mm]
2558×1919 mm [1291×968 mm]
47× 35 mm [ 24× 18 mm]
アイリス操作
Iris Control
サーボ
Servo
ズーム操作
Zoom Control
サーボ (最小作動時間: 約 1 秒 *2) またはマニュアル
Servo (Min. Op. Time: Approx. 1 s *2) or Manual
フォーカス操作
Focus Control
サーボ (最小作動時間: 約 1 秒) またはマニュアル
Servo (Min. Op. Time: Approx. 1 s) or Manual
防振機構部
Anti-vibration Mechanism
補正方向/Direction of Compensation
対応周波数/Adaptable Frequency
補正量/Amount of Compensation
垂直＋水平または垂直のみ / Vertical＋Horizontal or Vertical Only
3～10Hz
画面垂直方向で20％ （2×エクステンダ使用時、テレ端）
20％ of Vertical Image Size (at Telephoto End with 2× Extender Used)
マウント
Mount
Fig. 1 参照
See Fig. 1.
消費電力 (at 12V DC)
Power Consumption
8.4 W (静止時 / Quiescent)
25 W (最 大 / Maximum)
質 量
Mass 24.8 kg (約 / Approx.)
*1 [ ] 内の各数字は、エクステンダ (2倍) を使用した時の数値を表します。
*1 The values in the brackets are given when the 2× range extender is used.
*2 ズーム用ハイスピードモジュールを使用しますと、最小作動時間は約0.6秒になります。
*2 With the zoom high speed servo module, the minimum operating time is about 0.6 sec.
仕 様 SPECIFICATIONS

LP246A-S5L/R1 - 3 -
Note. The encircled numbers indicate the numbers in the
outline drawing (Fig. 1).
① Handles (2 places)
To carry this lens, hold these handles with both
hands.
② Shroud Attaching Knobs (2 places)
The knobs to fix the lens shroud to the body of the
lens.
③ Zoom, Iris, Extender Indicator
This indicator shows the present positions of the
zoom, iris and extender.
④ Extender Remote/Manual Select Switch
To select the extender manually, set this switch to
“MANU.” To select the extender by means of a
remote control unit such as a range selector, set this
switch to “REMO.”
⑤ Extender Select Knob
The extender manual selection is performed by means
of this knob.
⑥ Manual Modules (2 places)
To control the lens with manual control units, install
manual modules.
⑦ Servo Modules (2 places)
To control the lens with servo control units, install
servo modules.
⑧ Connector to Range Selector
This connector is provided for either a range selector
or an iris control unit.
⑨ Connector for Encoder Output
The connector for outputting digital signals derived
from the iris, focus, and zoom encoders. For the
output signal, refer to section “Specifications o
f
Encorder Output Signal” on page 23.
⑩ Connector for Focus, Zoom Control
This connector is provided for a connection cable,
one or two ends of which are connected to a focus
control unit and a zoom control unit.
注. ○数字は、外観図（Fig. 1）内の各部の番号を示しま
す。
① 取 手 (2ヵ所)
レンズの持ち運びの際は、この部分を持ってくださ
い。
② カバー取付つまみ (2ヵ所)
レンズのカバーを、レンズ本体に固定するためのつ
まみです。
③ ズーム、アイリス、エクステンダ インジケータ
ズーム、アイリス、エクステンダの各位置を示すインジ
ケータです。
④ エクステンダ リモート／マニュアル 切替スイッチ
エクステンダを手動で切り替える場合は、スイッチを
『MANU』側へ、レンズに接続したコントロールユニッ
トで切り替える場合は、『REMO』側に設定してくださ
い。
⑤ エクステンダ切替つまみ
エクステンダを手動で切り替えるつまみです。
⑥ マニュアルモジュール (2ヵ所)
マニュアルコントロールユニットでレンズを制御する
場合は、モジュール取付部にマニュアルモジュール
を取り付けます。
⑦ サーボモジュール (2ヵ所)
サーボコントロールユニットでレンズを制御する場合
は、モジュール取付部に、サーボモジュールを取り
付けます。
⑧ レンジセレクタ用コネクタ
レンジセレクタ、アイリスコントロールユニット接続用の
コネクタです。
⑨ エンコーダ出力用コネクタ
アイリス、フォーカス、ズームのエンコーダパルス出力
用のコネクタです。出力信号については、23ページ
の｢エンコーダ出力信号仕様｣を参照してください。
⑩ フォーカス、ズームコントロール用コネクタ
フォーカスコントロールユニットおよびズームコントロ
ールユニット用の接続ケーブルを接続するコネクタで
す。
各部の名称と機能 NAMES AND FUNCTIONS

LP246A-S5L/R1 - 4 -
⑪ Connector for Power Source
This connector is provided for a DC power source. If
the camera is not able to supply sufficient electric
power to the lens, use a DC power source.
CONNECTOR ITT CANNON (XLR-4-32-F152)
Pin 1 GND (0V)
Pin 2 NC
Pin 3 NC
Pin 4 +12V(+12～+16V)，More than 3A
⑫ Connector for Stabilizer Control
This connector is provided for an optical stabilizer
control unit with which the camera operator can
select the optical stabilizer function of the lens. (To
select the optical stabilizer function using an optical
stabilizer control unit, set the stabilizer
H+V/OFF/V select switch of the lens to OFF.)
⑬ F.f Adjusting Knob
The flange focal length of the lens is adjusted by
means of this knob.
⑭ F.f Locking Knob
This knob secures the F.f adjusting knob.
⑮ Bayonet Mount
The bayonet type mount used in installation of a
camera on this lens.
⑯ Accessory Mounting Bases (2 places)
Accessories that have a mating joint can be installed
on this base.
⑰ Pin
In installation of a camera on this lens, insert this pin
into the hole in the mounting surface of the camera.
⑱ Cable to Camera
Install the connector at the end of this cable onto the
connector, provided for the lens, on the camera.
⑲ Stabiliszer H+V/OFF/V Select Switch
With this switch set to “H+V,” the optical stabilizer
functions responding to the vibration of both vertical
and horizontal directions, while set to “ V, ” it
functions responding to the vibration of only vertical
direction. When this switch is set to “OFF,” the
anti-vibration mechanism does not operate. (When
an optical stabilizer control unit is connected to this
lens, the setting of the select switch on the optical
stabilizer control unit has priority to the setting of
this switch.)
⑪ パワーソース用コネクタ
カメラから十分な電源の供給が得られない場合、DC
電源を使用して、レンズに電源を供給するためのコ
ネクタです。
コネクタ ITT キャノン (XLR-4-32-F152)
Pin 1 GND (0V)
Pin 2 NC
Pin 3 NC
Pin 4 +12V(+12～+16V)，3A 以上
⑫ 防振コントロール用コネクタ
防振機能の切り替えをカメラマンの手元で行うための
オプティカルスタビライザコントロールユニットを接続
するコネクタです。（オプティカルスタビライザコントロ
ールユニットで防振機能の切り替えを行うときは、レ
ンズの防振H+V/OFF/V切替スイッチをOFFにしてく
ださい。）
⑬ F.f 調整つまみ
レンズのフランジバックを調整するつまみです。
⑭ F.f 固定つまみ
F.f 調整つまみを固定するつまみです。
⑮ バヨネットマウント
カメラをこのレンズに取り付けるときに使用する、バヨ
ネットタイプのマウントです。
⑯ アクセサリ取付部（2 ヵ所）
アクセサリを取り付けるための継ぎ手です。
⑰ ピ ン
カメラをこのレンズに取り付けるとき、カメラのマウント
面の穴に差し込みます。
⑱ カメラ用ケーブル
カメラのレンズ用コネクタに接続するケーブルです。
⑲ 防振 H+V／OFF／V 切替スイッチ
スイッチを『H+V』に設定すると防振機能は上下、左
右両方向の振動に対して作用し、『V』に設定すると
上下方向のみの振動に作用します。『OFF』にする
と、防振機能の作動は停止します。（レンズにオプテ
ィカルスタビライザコントロールユニットが接続されて
いる場合は、コントロールユニットにある切替スイッチ
の設定が優先されます。）

LP246A-S5L/R1 - 5 -
⑳ Serial Communication ON/OFF Select Switch
In the case that the camera has a function of serial
communication with the lens, when this switch is set
to “ON,”serial communication is made between the
camera and the lens.
In the case that the camera does not have a function
of serial communication, be sure to set the switch to
“OFF.”
◯
21 Stabilizer HIGH/STD. Select Switch
The stabilizing characteristic of the optical stabilizer
can be selected by means of this switch. (When an
optical stabilizer control unit is connected to this
lens, the setting of the select switch on the optical
stabilizer control unit has priority to the setting o
f
this switch. If the optical stabilizer control unit
connected to this lens is not equipped with a select
switch, the stabilizing characteristic cannot be
changed.)
・STD.: In this mode, even in a panning operation,
the image will be stabilized without an
abnormal movement
・HIGH: In this mode, the image in a slower vibration
will be stabilized more suitably than in the
STD. mode.
◯
22 3/8-16 UNC Threaded Holes （9 places）
These threaded holes are provided for attaching a
wedge plate to this lens. (Prepare a wedge plate on
the user’s end.)
Ｎｏｔｅ． Please refer to P9 for the following items
◯
23 3/8-16 UNC Camera Attaching Screw
◯
24 Camera Platform
◯
25 Camera Attaching Knob
◯
26 Locking Screws
◯
27 Camera Height Adj. Knob
⑳ シリアル通信 ON／OFF 切替スイッチ
使用するカメラがシリアル通信に対応している場合､
このスイッチを『ON』にすると、レンズとカメラがシリア
ル通信を行います。カメラがシリアル通信に対応して
いない場合には､必ずこのスイッチを『OFF』にしてく
ださい
◯
21 防振HIGH／STD. 切替スイッチ
防振機能の防振特性を切り替えるスイッチです。
（レンズにオプティカルスタビライザコントロールユニ
ットが接続されている場合は、コントロールユニットに
ある切替スイッチの設定が優先されます。また、レン
ズに接続したコントロールユニットに切替スイッチが
ない場合は、防振特性の切り替えはできません。）
・STD.: パンニング操作をしたときにも、不自然な動
きをすることなく映像を安定させます。
・HIGH: STD.よりも、ゆっくりとした揺れに強いモード
です。
◯
22 3/8-16 UNC ねじ穴 （9ヵ所）
Vエッジをこのレンズに取り付けるためのねじ穴で
す。（Vエッジは別途ご準備ください。）
注 以下の項目についてはＰ9をご参照下さい
◯
23 カメラ取付ネジ（3/8-16 UNC）
◯
24 カメラ受け台
◯
25 カメラ取付ツマミ
◯
26 固定ネジ
◯
27 カメラ高さ調整ツマミ
◯
28 六角レンチ

- 6 -
MEMO

SM-53 - 7 -

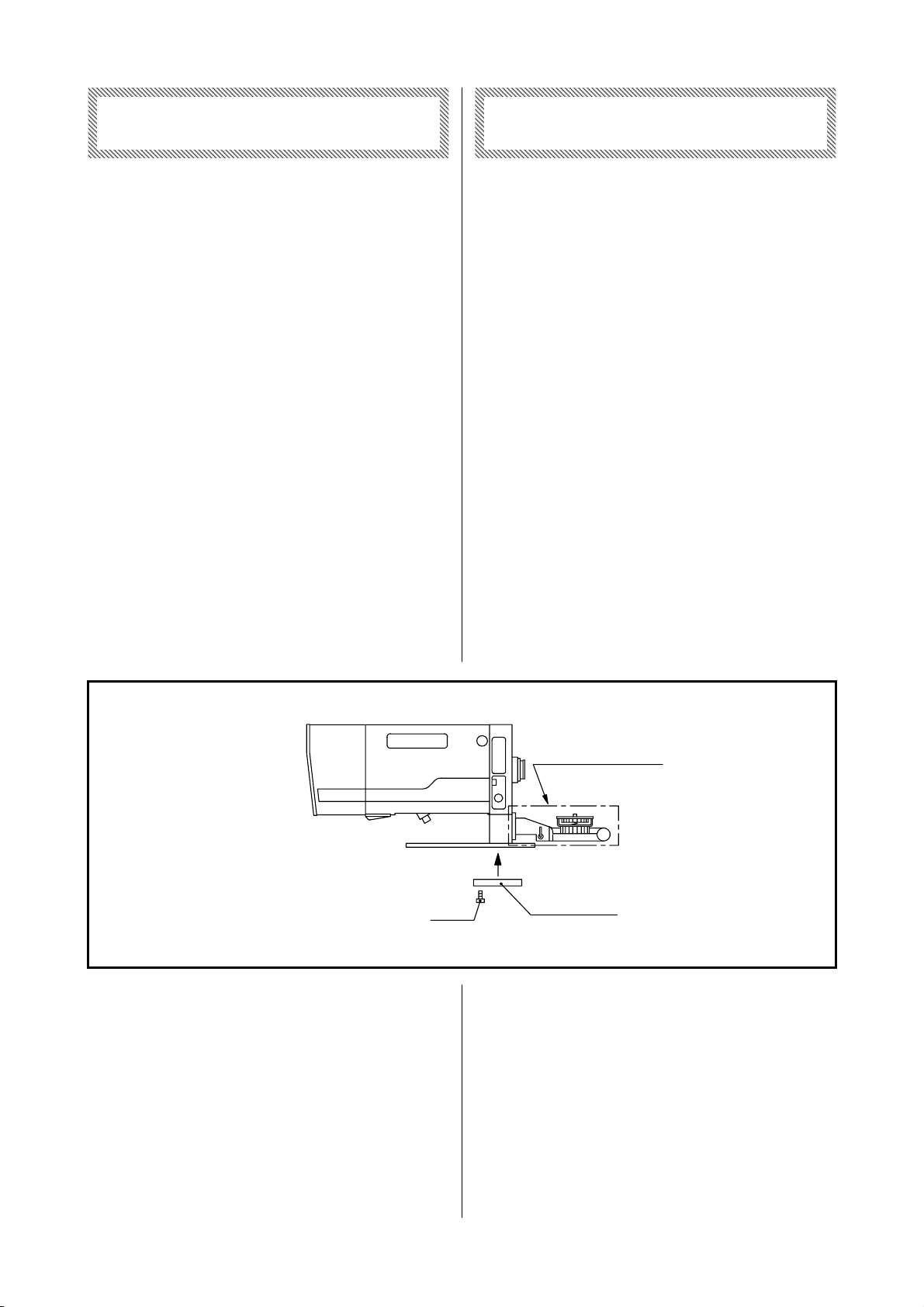

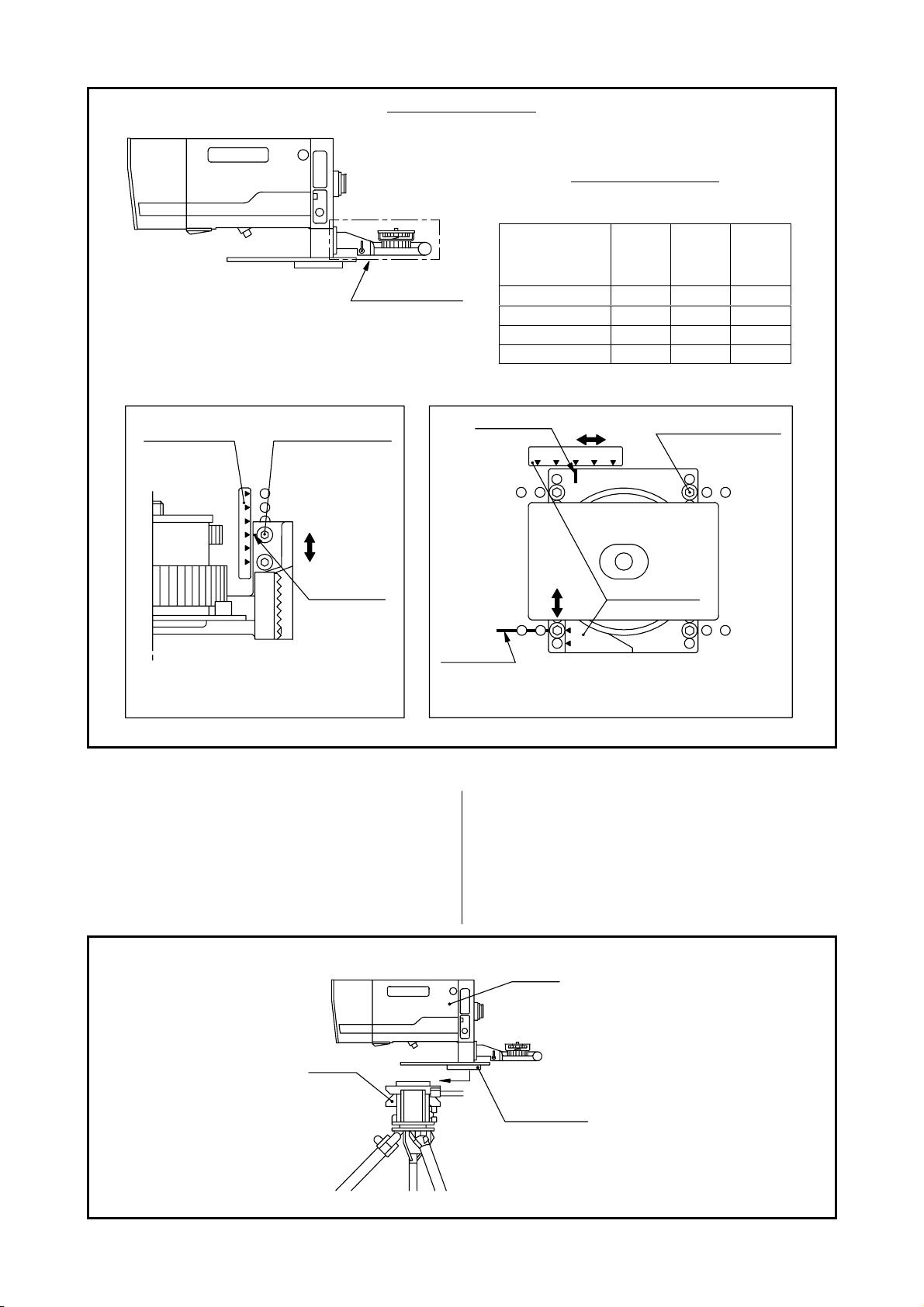

According to the steps (1) to (3), first set the camera
platform assembly of the lens in place, next install the
lens onto a tripod, finally install a camera on the lens.
(The encircled numbers in description indicate the
numbers in the insets in this section.)
Note 1. Prior to installation, install a wedge plate on the
bottom of the lens. (Prepare a wedge plate on
the user's end.)
Note 2. After installation, when the power of the camera is
turned on, the initial settings of the stabilizer
mechanism and the main lens are carried out for about
ten seconds and several seconds respectively at the
same time.
During the setting of the stabilizer mechanism, do not
perform panning or tilting operation of the camera;
the indicator of the optical stabilizer control unit
linked to the lens blinks.
During the setting of the main lens, the operation o
f
the lens cannot be performed. After the setting, the
zoom returns to its former position.
△WARNING
Be sure to attach all the parts securely. Dropping
any parts from a height may cause severe accidents.
手順（１）～（３）に従って、最初にレンズのカメラ受け台
部をセットし、次にレンズを三脚に取り付け、最後にカメ
ラをレンズに取り付けてください。（文中の○数字は、挿
絵内の各部の番号を示します。）
注1.取り付けの前に、レンズの底にＶエッジを装着してく
ださい。（Ｖエッジは、別途ご準備ください。）
注2. 取り付けの後にカメラの電源を ON にすると、防振機構部
の初期設定が約 10 秒間、レンズ本体部の初期設定が数
秒間、並行して行われます。
防振機構部の初期設定中は、カメラのパン・チルト操作
は行わないでください。オプティカルスタビライザコントロ
ールユニットをレンズに接続している場合には、初期設定
中にユニットのインジケータが点滅します｡
本体部の初期設定中は、レンズ本体の各部の操作はで
きません。ズームは初期設定後、初期設定前に設定され
ていた位置に戻ります。
△警 告
取り付け・締め付けは確実に行ってください。高所使
用時の落下は重大な事故の原因となります。
取 付 方 法 INSTALLATION
（１） Setting of Camera Platform Assembly
The setting position of the camera platform depends on
the camera to be used with. If required, set it according
to the numbers in the table on the next page.
In setting procedure, align the appropriate number in the
scale sheet with the index line in each position.
Use the hex wrench, which is an accessory of the lens,
for either detaching or attaching the attaching screws.
（１） カメラ受け台部のセット
レンズのカメラ受け台部のセット位置は、使用カメラによ
って異なります。セット位置を変える場合は、次ページの
表に示した位置に従って取り付け直してください。それ
ぞれの位置の「取付位置目盛」内の番号に、各位置の
指標線（白色）を合わせます。
なお、取付ねじの取り付け／取り外しには、レンズに付
属している六角レンチを使用してください。
カメラ受け台部
CAMERA PLATFORM
ASSEMBLY
Vエッジ
WEDGE PLATE
ネジ
SCREW

SM-53 - 8 -
カメラ受け台部のセット
（２） Installation of Lens onto Tripod or Something
The lens can be installed on a tripod or something using
the wedge plate on the bottom of the lens. Install it
according to the instruction manual of the tripod or
something.
（２） 三脚等へのレンズの取り付け
レンズは、レンズ底部にあるＶエッジを使用して三脚等
に取り付けます。三脚等の説明書に従って、取り付けて
ください。
三脚
TRIPOD
Vエッジ
WEDGE PLATE
レンズ
LENS
カメラ受け台部後面図
REAR VIEW OF
CAMERA PLATFORM ASSEMBLY
取付位置目盛
SCALE SHEET
取付ネジ (4カ所)
ATTACHING SCREW
(4 PLACES)
1
2
3
4
5
指標線
INDEX LINE
H
カメラ受け台部上面図
TOP VIEW OF
CAMERA PLATFORM ASSEMBLY
指標線
INDEX LINE
指標線
INDEX LINE 取付ネジ (4カ所)
ATTACHING SCREW
(4 PLACES)
取付位置目盛
SCALE SHEET
123
45
1
2
3
T
L
6
カメラ受け台部
CAMERA PLATFORM
ASSEMBLY
カメラ受け台部セット位置
SETTING POSITION OF
CAMERA PLATFORM ASSEMBLY
カメラ
CAMERA
高さ
HEIGHT
(H)
前後
LONGI-
TUDE
(L)
横
TRANS-
VERSE
(T)
HDC-1500, 1600 4 2 2
AK-HC930, 931 4 2 2
HDK-79EXⅢ 6 3 2
HDC-3300 4 3 2

SM-53 - 9 -
（３） Installation of Camera onto Lens
a. Place the camera on the camera platform ② of the
lens and install the camera attaching knob ① to the
bottom of the camera. Slightly tighten the knob in
this stage.
b. Rotate the camera height adjust knob ④ so that the
optical axis of the camera aligns with that of the lens.
(There are five locking screws ③ in the camera height
adjust knob. If the knob cannot be rotated, loosen
two or three screws of them that are accessible from
outside.)
c. Rotate the mount clamp ring of the camera
counterclockwise.
d. Slide the camera toward the lens and fit the mounting
surface of it to that of the lens.
e. Rotate the mount clamp ring fully clockwise to fix the
camera securely. (If the camera height is not adjusted
correctly, the ring does not rotate smoothly. In this
case, readjust the camera height by means of the
camera height adjust knob ④.)
Note. After adjustment, fix the camera height adjust
knob ④ by tightening the two or three locking
screws ③. In reinstallation of the same camera,
the adjustment of the camera height is not
required if the camera height adjust knob ④ is not
rotated after detaching the camera.
f. Insert the hex wrench ⑤, an accessory of the lens,
into a hole located on the circumference of the camera
attaching knob ① and rotate the knob clockwise to fix
the camera.
g. Install the cable of the lens onto the connector,
provided for the lens, on the camera.
Note. Make sure to adjust the flange focal length when
installing the lens on a camera for the first time or
installing it on another camera (refer to the next
p
a
g
efor details
)
.
（３） レンズへのカメラの取り付け
a. カメラをレンズのカメラ受け台②に載せて、カメラ取付
つまみ①によりカメラを仮止めします。
b. カメラ高さ調整つまみ④を回して、カメラとレンズの光
軸が一致するように調整します。（高さ調整つまみに
は、つまみ固定用のねじ③が５ヵ所にあります。つま
みが回らない場合は、外部から見える２～３ヵ所の固
定ねじをゆるめてください。）
c. カメラのマウントクランプリングを反時計方向一杯に回
します。
d. カメラをレンズ側にずらし、レンズとカメラのマウント面
を合わせます。
e. マウントクランプリングを時計方向一杯に回して、カメ
ラをレンズに固定します。このとき、カメラの位置が正
しく調整されていないと、リングの動きは重くなります。
この場合は、カメラ高さ調整つまみ④で、カメラの高さ
を再度調整してください。
注．調整後は、２～３ヵ所の固定ねじ③を締め付けて高
さ調整つまみ④を固定してください。なお、同じカメ
ラを再度取り付ける場合、カメラの高さ調整は、高さ
調整つまみ④を再度動かさない限り、再び行う必要
はありません。
f. カメラ取付つまみ①の外周に空けられた穴に、六角レ
ンチ⑤（レンズの付属品）を差し込み、カメラ取付つま
みを時計方向に回転させてカメラを固定します。
g. レンズのケーブルを、カメラのレンズ用コネクタに接続
します。
注. レンズを最初にカメラに取り付けたとき､または異なる
カメラに取り付けたときには､必ずフランジバックの調
整（次ページ参照）を行ってください。
カメラ
CAMERA カメラ取付つまみ
CAMERA ATTACHING KNOB
カメラ受け台
CAMERA PLATFORM
六角レンチ
HEX WRENCH
固定ねじ
LOCKING SCREWS
カメラ高さ調整つまみ
CAMERA HEIGHT
ADJ. KNOB
①
②
③
④
⑤

SM-53 - 10 -
フランジバックの調整 ADJUSTMENT OF
FLANGE FOCAL LENGTH
■ Conditions of Object and Iris Position
1. Object: an object that provides clear and easy
focusing even at the wide end
2. Object distance: about 7.5m (measured from front
glass of the lens)
3. Iris position: maximum aperture or near that
condition
■ 被写体および絞りの条件
1. 被写体: ワイド側でも焦点を合わせやすいような
被写体
2. 被写体距離: 約 7.5 m
3. 絞 り: 開放またはできるだけ開放に近い位置
結像面
Focal Plane
フランジバック
Flange Focal Length
取付基準面
Flange
The flange focal length is the distance from the flange
(mounting surface) of a lens to the focal plane.
If the focal plane of the lens does not coincide with the
image plane of the camera, the object will be out of focus
during a zoom operation. To prevent this from
happening, the adjustment of the flange focal length is
required. Make sure to carry out the adjustment when
installing the lens to a camera for the first time or
installing it to another camera.
フランジバックとは､レンズの取付基準面（フランジ）から
結像面までの距離をいいます。
レンズの結像面とカメラの撮像面が一致していないと､ズ
ームの操作中に被写体の焦点がずれてしまいます。こ
れを防ぐために､フランジバックの調整が必要となりま
す。レンズを最初にカメラに取り付けたとき､または異なる
カメラに取り付けたときには､必ずこの調整を行ってくだ
さい。

SM-53 - 11 -
■ Adjustment
Carry out the adjustment observing a monitor.
For the operation of focusing and zooming, refer to
sections “Focusing Operation” and “Zooming Operation
(page 12).
a. Loosen the F.f locking knob by rotating it
counterclockwise.
b. At the wide end in the zoom range, focus on the
object by means of the F.f adjusting knob.
c. At the tele end, focus on the object by means of a
focus control unit.
d. Repeat steps ‘b’ and ‘c’several times so that the F.
f
is adjusted completely.
e. Finally tighten the F.f locking knob by rotating it in
the direction of the arrow.
■ 調 整
調整はカメラのモニタを見ながら行います。
フォーカス､ズームの操作方法については､「フォーカス
操作」および「ズーム操作」の項（12ページ）を参照してく
ださい。
a. F.f固定つまみを、矢印とは反対方向に回してゆるめ
ます。
b. ズームをワイド端にします。F.f調整つまみを回して焦
点を合わせます。
c. ズームをテレ端にします。フォーカスを操作して焦点
を合わせます。
d. 正確な調整をするために上記 ‘b’、‘c’ を2～3回繰り
返します。
e. 最後に F.f 固定つまみを、矢印の方向に回して締め
付けます。

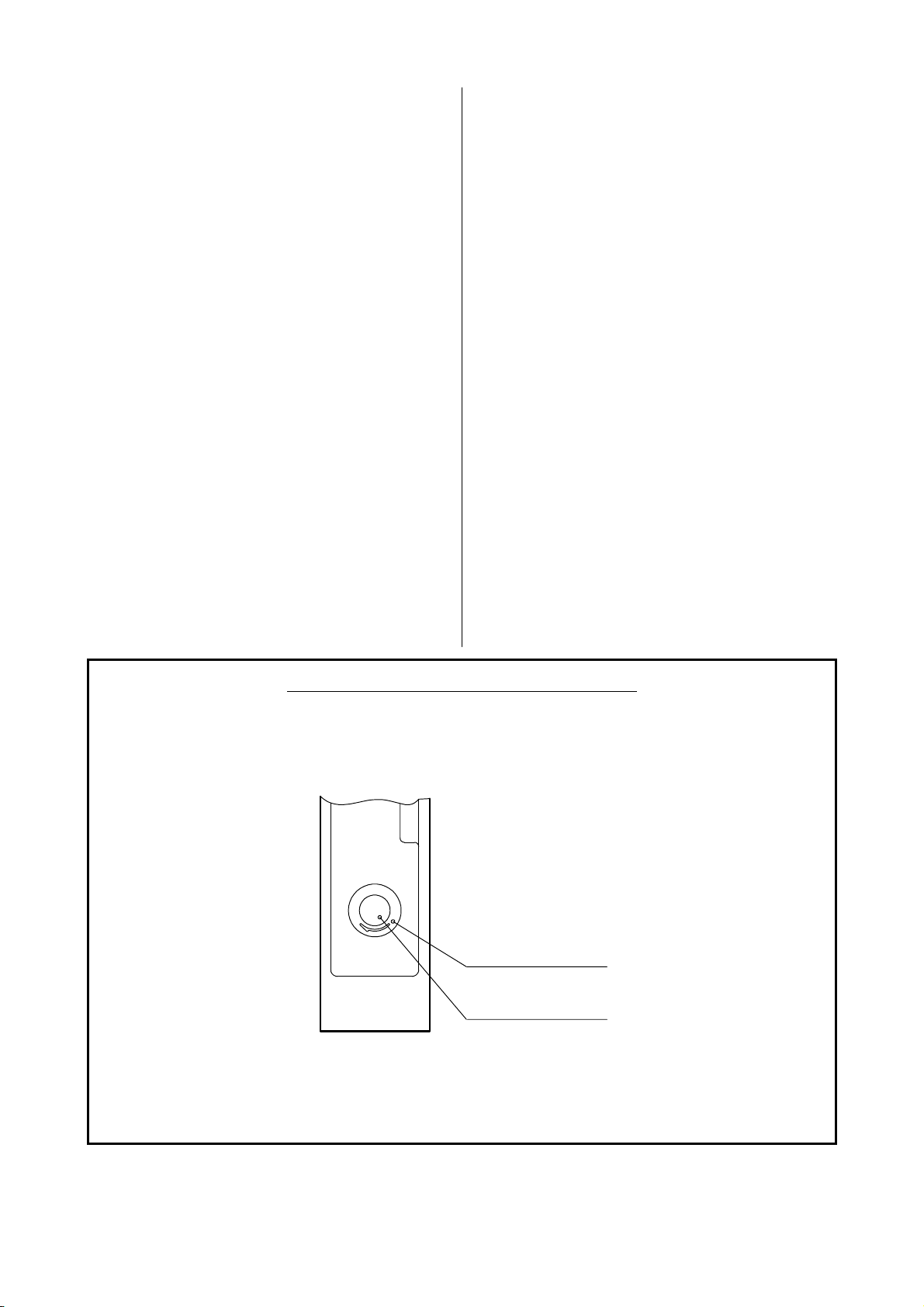

レンズ右側面図／REAR RIGHT-HAND VIEW
F.f 調整つまみ
F.f ADJ. KNOB
F.f 固定つまみ
F.f LOCKING KNOB
L
O
C
K
