FujiFilm XF56mm F1.2 R APD User manual

FUJINON LENS
XF56mmF1.2 R APD
OWNER'S MANUAL
BL00004657-101 日本語
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NEDERLANDS
SVENSKA
NORSK
SUOMI
РУССКИЙ
ITALIANO
POLSKI
中文简
中文繁體
한글
ﻲﺑﺮﻋ
DANSK

JA-1 日本語
ご使用前に必ずお読みください
安全上のご注意
本文は、レンズまたはレンズを取り付けたカメラを安
全に取り扱うための注意内容です。
•ご使用の前に「安全上のご注意」をよくお読みの
上、正しくお使いください。
•お読みになったあとは大切に保管してください。
表示内容を無視して誤った使い方をしたときに生じる
危害や障害の程度を次の表示で説明しています。
警告 この表示の欄は「死亡または重傷などを負
う可能性が想定される」内容です。
注意
この表示の欄は「障害を負う可能性または
物的損害のみが発生する可能性が想定さ
れる」内容です。
お守りいただく内容の種類を次の絵表示で説明して
います。
このような絵表示は、気をつけていただき
たい「注意喚起」内容です。
このような絵表示は、してはいけない「禁
止」内容です。
このような絵表示は、必ず実行していただ
く「強制」内容です。
警 告
風
呂、シャワー
室での使用禁止
水をか けたり、 水にぬらしたりしな い。
火災・感電の原因になります。
分解禁止
分解や改造は絶対にしない（ケースは絶
対に開けない）。
火災・感電の原因になります。
また、異常動作を起こしてケガの原因にな
ります。
お取り扱いにご注意ください

JA-2
日本語
接触禁止
落下などによって破損し、内部が露出した
ときは、露出部に手を触れない。
感電したり、破損部でけがをする原因にな
ります。
•感電やけがに注意して速やかにカメラの
電池・バッテリーを取り出し、お買上げ店
にご相談ください。
不安定な場所に置かない。
バランスがくずれて倒れたり落下したりし
て、けがの原因になります。
レンズまたはカメラで直接太陽をみない。
失明や視力障害になる恐れがあります。
注 意
油煙、湯気、湿気、ほこりなどが多い場
所に置かない。
火災・感電の原因になることがあります。
異常な高温になる場所に置かない。
窓を閉めきった自動車の中や、直射日光が
当たる場所に置かないでください。
火災の原因になることがあります。
小さいお子様の手の届くところに置かない。
けがの原因になることがあります。
濡れた手で触らない。
感電の原因になることがあります。
逆光撮影では、画角から太陽を十分には
ずす。
太陽光がカメラ内部に直接入ることで、カ
メラ内で焦点を結び、火災ややけどの原因
になることがあります。
使用しない時は、レンズにキャップをつけ、
太陽光のあたらない場所に保管する。
太陽光が内部で焦点を結び、火災ややけ
どの原因になることがあります。
三脚にカメラやレンズを取り付けたまま移
動しない。
転倒したり、ぶつけたりしてケガの原因に
なることがあります。

JA-3 日本語
本製品をご使用する前に
カメラのファームウェアが古い場合は、レンズ機能の一部が使用できません。カメラのファームウェア
を最新版に更新してください。ご使用のファームウェアのバージョンの確認方法やアップデート方法は
以下のホームページをご覧ください。
http://fujifilm.jp/support/digitalcamera/download/
パソコンをお持ちでない方は、カメラの使用説明書に記載のサポートセンターにお問い合わせ下さい。
レンズのお手入れと取り扱い上のご注意
• レンズフードをレンズに装着した状態で、レンズフードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを拭う程度にしてください。指紋がついたときは、レ
ンズクロスやレンズペーパーに少量のレンズクリーナーを含ませて、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭いてください。
• シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
• レンズをケースなどに入れるときは、必ずレンズフロントキャップとレンズリアキャップを取り付
けてください。
• レンズ・フィルターを長期間使用しないときは、カビやサビを防ぐために、高温多湿のところを避
けて保管してください。また、直射日光のあたるところ、ナフタリンや樟脳のあるところも避けて
ください。

JA-4
日本語
• レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご注意ください。
• ストーブの前など、高温になるところに置かないでください。極端に温度が高くなると、製品が変
形することがあります。
• ND フィルターはレンズに確実に装着してください。フィルターが外れて落下したりネジ枠が破損し
たりします。
• ND フィルターを落としたり、ぶつけたりしないでください。フィルター枠が変形してレンズに装着
できなくなります。
• ND フィルターを直射日光に当たる場所や高温多湿の場所に放置しないでください。フィルターの変
色等により、適性な効果が得られません。
• フィルター使用時に光線条件によっては、まれにゴーストが発生する場合があります。その場合は、
フィルターを取り外しての撮影をおすすめします。

JA-5 日本語
Aレンズフード
B取り付け指標
Cフォーカスリング
D絞りリング
E取り付け指標（焦点距離）
Fレンズ信号接点
Gレンズフロントキャップ
Hレンズリアキャップ
各部の名称
付属品一覧
•レンズフロントキャップ
•レンズリアキャップ
•レンズフード
•ラッピングクロス
•ND フィルター（ND8）
XF56mmF1.2 R APD

JA-6
日本語
カメラへの取り付け方
カメラへの取り付け方・取り外し方について
は、カメラの使用説明書をご覧ください。
※フィルムカメラの X マウントには装着できません。

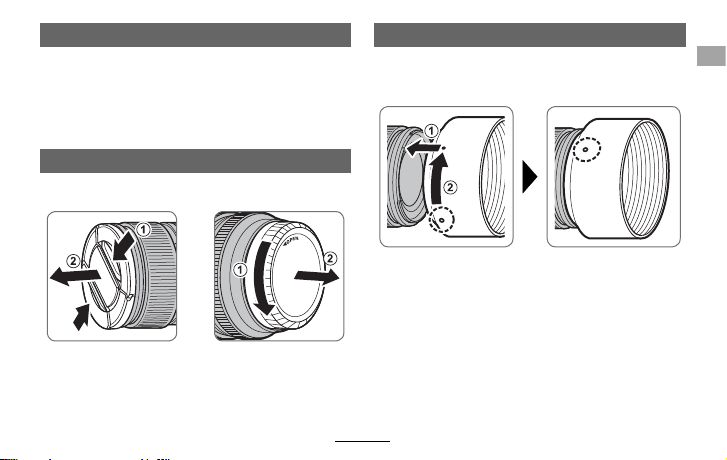

レンズキャップの取り外し方
レンズフードの取り付け方
レンズフードを取り付けると、画像に悪影響
を及ぼす光線をカットし、レンズ面の保護に
も役立ちます。

JA-7 日本語
絞りリング
レンズで絞りを A以外に設定しているときは、レンズの絞りリン
グで絞りを調整できます（A（絞り優先）または M（マニュアル）
モードのとき）。
アポダイゼーションフィルターが内蔵されていることにより光量
が落ちるため実効的な FNo. を絞りリングに赤文字で併記してい
ます。
2.8
A 16 11 8 5.6 4
2 1.4 1.2
5.6 4.2
3.0 2.3 1.8 1.7
絞りリング

JA-8
日本語
アポダイゼーションフィルターについて
このレンズは「アポダイゼーションフィルター」を内蔵しています。アポダイゼーションフィル
ターは、レンズの瞳の中心部から周辺部にいくにしたがい透過率を低下させるフィルターです。
ピントが合っている位置は従来通り高い解像度を実現しますが、ボケ像にグラデーションを持た
せることで、とろけるような美しいボケ味を生かした描写を実現しています。アポダイゼーショ
ンフィルターが内蔵されていることにより光量が落ちるため実効的な FNo. を絞りリングに赤文
字で併記しています。FNo. と実効的な FNo. の差が、アポダイゼーションフィルターの効果の
強さを表します。美しいボケ味を得るためには開放側での撮影をおすすめします。屋外におい
て露出連動外となる場合は同梱の ND フィルター
*をご使用ください。このレンズではアポダイ
ゼーションフィルターを内蔵しているため、位相差 AF 搭載機種であっても、コントラスト AF
でのオートフォーカスとなります。
*
ND フィルター (ND8)：光量だけを 1/8 に（3
絞り分）減光させるニュートラルデンシティー
フィルター
像面
APD フィルター
点光源

JA-9 日本語
主な仕様
型式 XF56mmF1.2 R APD
レンズ構成 8群11 枚（非球面レンズ 1枚、異常分散レンズ 2枚、APD フィルター）
焦点距離 f=56ｍｍ（35 mm 判換算：85mm 相当）
画角 28.5°
最大口径比（開放絞り） F1.2
最小絞り F16
絞り形式
羽根枚数： 7枚（円形絞り）
ステップ段差： 1/3 ステップ（開放のみ 1/2 ステップ、全 23 段）
撮影距離範囲 標準 ：70cm 〜∞
マクロ ：70cm 〜3 m
最大撮影倍率 0.09 倍
外形寸法 最大径×長さ（約）
（先端よりマウント基準面まで）
φ73.2mm ×69.7 mm
質量（約）
（レンズキャップ・フード含まず）
405g
フィルターサイズ φ62mm
Q外観及び性能を改良のため、お断りなく一部変更する場合があります。
Q本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安として
お使い下さい。

EN-1
ENGLISH
For Your Safety
Be sure to read these notes
before use
Safety Notes
Thank you for your purchase of this prod-
uct. For repair, inspection, and internal
testing, contact your FUJIFILM dealer.
• Make sure that you use the lens correctly.
Read these safety notes and the camera
Owner’s Manual carefully before use.
• After reading these safety notes, store
them in a safe place.
About the Icons
The icons shown below are used in this
document to indicate the severity of the
injury or damage that can result if the in-
formation indicated by the icon is ignored
and the product is used incorrectly as a
result.
WARNING
This icon indicates that
death or serious injury can
result if the information is
ignored.
CAUTION
This icon indicates that
personal injury or material
damage can result if the
information is ignored.
The icons shown below are used to indi-
cate the nature of the instructions which
are to be observed.
Triangular icons tell you that this
information requires attention (“Im-
portant”).
Circular icons with a diagonal bar
tell you that the action indicated is
prohibited (“Prohibited”).
Filled circles with an exclamation
mark indicate an action that must
be performed (“Required”).
WARNING
