FujiFilm FUJINON ZK Cabrio Series User manual

ZK12x25‐F/M
A
BB00036006-100
LP703A-F/M 2802
富士能电影镜头

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1468_C/R0
安全にお使いいただくために
ここでは､製品を安全に正しくご使用いただく
ために、重要な注意事項を説明しています。
必ずご使用前に読み、記載内容に従って正
しくご使用ください。
文章中の 警告や 注意は次のことを表し
ています。
警告
◆ 製品の内部に水が入らないようにしてくだ
さい。火災や感電の原因となります。
万一水が入ったときは、すぐにレンズに供
給している電源を切ってください。
◆ 取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の原
因となります。
◆ 太陽や高輝度の光源をレンズを通して見
ないでください。目に障害を負う原因となり
ます。
注意
◆ 運搬中の落下は、怪我の原因となります。
落とさないように注意してください。
◆ 分解・改造を行わないでください。製品の
機能を損ねたり、感電の原因となります。
FOR YOUR SAFETY USE
This content explains important notices for
all the users to use this product safely.
Read the content carefully before using,
and follow the instructions.
The following signs of WARNING and
CAUTION show:
WARNING
◆ Do not moisten inside of the appliances.
It may cause fire or electric shock. If the
incident occurs, shut off the power
supplied to the lens immediately.
◆ Be sure to attach all the parts securely.
Dropping any parts from a height may
cause severe accidents.
◆ Do not look at any sorts of strong
illuminant such as the sun through the
lens. Eyes could be harmed.
CAUTION
◆ Take care when carrying the lens.
Dropping the lens while carrying may
cause injury.
◆ Do not remodel the instrument: it may
impair the functions of product or cause
electric shock.
安全使用须知
以下是本产品的重要安全使用须知。请在使
用前仔细阅读并遵守指示。
文中的 警告 及注意 表示：
警告
◆ 产品内部切勿受潮。这样可能引起火灾或
触电。如果出现异常情况，立即切断镜头
电源。切勿继续使用。
◆ 务必将所有部件稳固连接。在高处使用时,
部件的坠落，可能会导致严重事故。
◆ 切勿通过镜头目视太阳等任何强光源，以
免伤害眼睛。
注意
◆ 携带镜头时务必小心。如果镜头脱落，可
能会损坏以及造成人体伤害。
◆ 切勿改造本镜头。这样会损害产品的功能
或引起触电。
警告 使用不当可能导致死亡或严
重伤害。
注意 使用不当可能导致人员伤害
或物品损坏。
WARNING
Indicates the possibility of causing
death or serious injury when
misused.
CAUTION
Indicates the possibility of causing
injury or substantial damage when
misused.
警告 誤った取り扱いをしたとき
に、人が死亡または重傷を
負う可能性が想定される内
容を示します。
注意 誤った取り扱いをしたとき
に、人が傷害を負ったり、物
的損害の発生が想定される
内容を示します。

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1802/R1
一般的な注意
◆ レンズおよびその付属品は精密機械です。
決して強い衝撃を与えないでください。
レンズマウントのフランジ面より後方にレ
ンズ部分が突き出ているレンズの場合、
取り付け・取り外しの際、レンズ部分に衝
撃を与えないよう十分に注意してくださ
い。
◆ レンズを寒いところから急に、気温と湿気
が高いところに持ち込むと、レンズが曇る
ことがあります。上記のような環境へレン
ズを持ち込むときは、前もってレンズを使
用環境温度へ適合させるなどの曇り対策
を講じてください。
◆ カメラを操作するときは、レンズの前部に
衝撃を与えないよう十分に注意してくださ
い。
◆ カメラを使用しないときは、レンズにはレン
ズキャップを取り付けてください。
◆ 駆動伝達部がある付属品を取り付ける場
合、かみ合い部分の形状に異常はないか、
異物の付着はないか十分に点検してくだ
さい。異物があるときは確実に取り除いて
ください。形状に異常があるときは､購入
先販売店にご相談ください。
◆ 濃霧・降雨・降雪などの環境で使用すると
きは、覆いをするなどの対策をして、製品
に水分がかからないようにしてください。
◆ 輸送時のレンズへの衝撃を最小限にする
ために、レンズをカメラから取り外す前に
ズームはワイド端に、フォーカスは無限遠
側一杯の位置になるように設定してくださ
い。
NOTICE
◆ Lens and its accessories are extremely
precise instrument, then be sure not to
apply the strong impacts to them. If the
lens is of a type in which the rear lens
protrudes from the flange surface of the
lens mount, be sure not to apply impact
to the lens part when installing or
releasing.
◆ There may be a case that the glasses of
the lens mist when the lens is carried
from a cool place to a place of high
temperature and high humidity. To
avoid a mist on the glasses, before
moving the lens, let the lens adjust to
the ambient temperature of the place
where the lens will be used.
◆ Be sure not to apply impact to the front
part of the lens when operating the
camera.
◆ Put the cap on the lens while the camera
is not used.
◆ If an accessory to be attached to the
lens is equipped with a mechanical drive
relaying part, before attaching it, check
the joint part and get rid of all obstacles.
If there are any unusual conditions,
please contact the sales agent from
which you purchased the product.
◆ When the lens is used in the weather of
fog, raining, or snowing, cover up the
lens to prevent it from the water.
◆ To minimize the impact to the lens in
transportation, set the zoom to the wide
end and the focus to the infinity side end
before releasing the lens from the
camera.
一般注意事项
◆ 使用产品时, 切勿超越说明书以外的笵
围。
镜头及其附件都是高精密的仪器，切勿猛
烈撞击。特別不要撞击镜片部分。
◆ 当镜头从温度较低的地方携带到温度较
高、湿度较大的地方时，镜头的玻璃镜片
上可能形成水汽。为了避免水汽的形成，
请在移动镜头前，首先让镜头适应目标区
域的环境温度。
◆ 使用摄像机时，切勿触碰镜头的前部。
◆ 不使用摄像机时应盖上镜头盖。
◆ 如果与镜头连接的附件具有机械驱动传
动部件，请在连接前检查连接处的形状是
否有異常并検查是否有異物。如有異物,
请清除。如连接部分的形状有異常, 请立
即联系我们的销售代理商。
◆ 在雾天、雨天、雪天使用镜头时，请遮盖
镜头以防水湿。
◆ 为了尽量减少携带中碰撞镜头，从摄像机
上拆卸镜头之前，请将变焦设为最广角
端，聚焦设为无限远。

E1632/R1
■产品中有害物质的名称及含量
有害物质
部件名称
本体
外壳（金属部件） × ○ ○ ○ ○ ○
外壳（树脂部件） ○ ○ ○ ○ ○ ○
电缆部件 × ○ ○ ○ ○ ○
显示部件 ○ ○ ○ ○ ○ ○
光学部件 × ○ ○ ○ ○ ○
本表格依据 SJ/T11364 的规定编制
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。
备注 ×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。
10图形含义：此标识是适用于在中国境内销售的电子信息产品的环保使用期限。
此产品使用者只要遵守安全和使用上的注意事项，从生产之日起的十年期间
不会对环境污染，也不会对人身和财产造成重大影响。此年限是根据安全使用期限的相关法律得出的。
铅
(Ｐｂ)
汞
（Ｈｇ）
镉
（Ｃｄ）
六价铬
（Ｃｒ (Ⅵ)）
多溴联苯
（ＰＢＢ）
多溴二苯醚
（ＰＢＤＥ）

CINE-17T-T3/R1 - 1 -
目次
・ レンズの概要································ 2
・ 商品構成····································· 2
・ 取付方法 ···································· 3
・ フランジバックの調整······················ 4
・ 操作方法 ···································· 5
・ マクロ操作··································· 6
・ 駆動部の着脱方法························· 7
・ フォーカスリングの交換
および光軸の調整························· 8
(1) フォーカスリングの交換 ·············· 8
(2) 光軸の調整····························· 9
・ 保 守・点 検·····························10
・ 仕 様······································11
■ 付 図

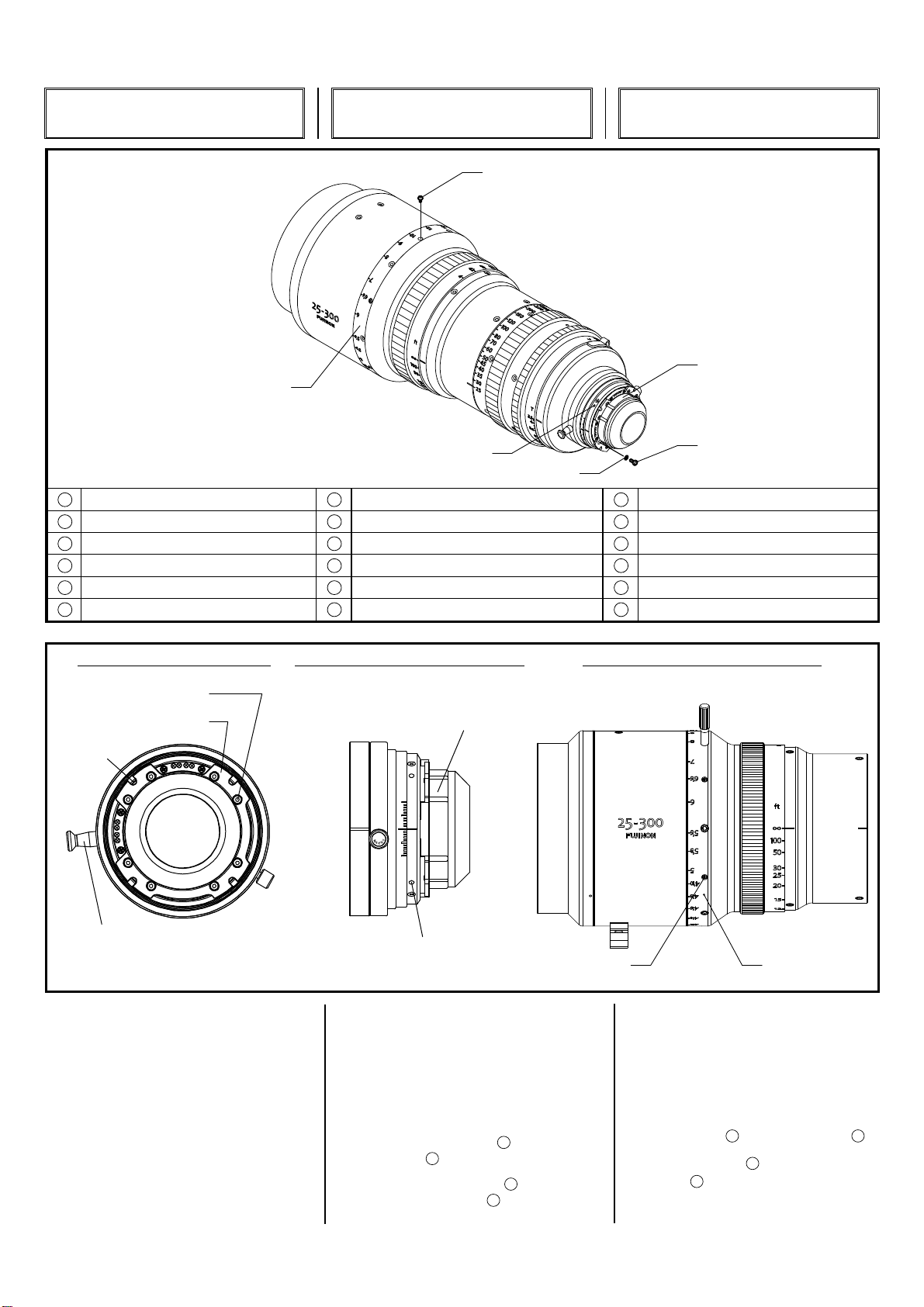

Fig. 1-1 外観図 ZK12×25-F
注. 本説明書内の説明図は、お手持ちの製
品の形状と異なる場合があります。
TABLE OF CONTENTS
・General Description ······················ 2
・List of Components ······················· 2
・Installation··································· 3
・Adjustment of Flange Focal Length··· 4
・Operating Instructions ···················· 5
・Macro Operation ··························· 6
・Removal and Mounting of
Drive Unit ··································· 7
・Changing Focus Ring and
Adjustment of Optical Axis ············· 8
(1) Changing Focus Ring ··············· 8
(2) Adjustment of Optical Axis ········· 9
・Maintenance ······························10
・Specifications ·····························11
■ILLUSTRATIONS

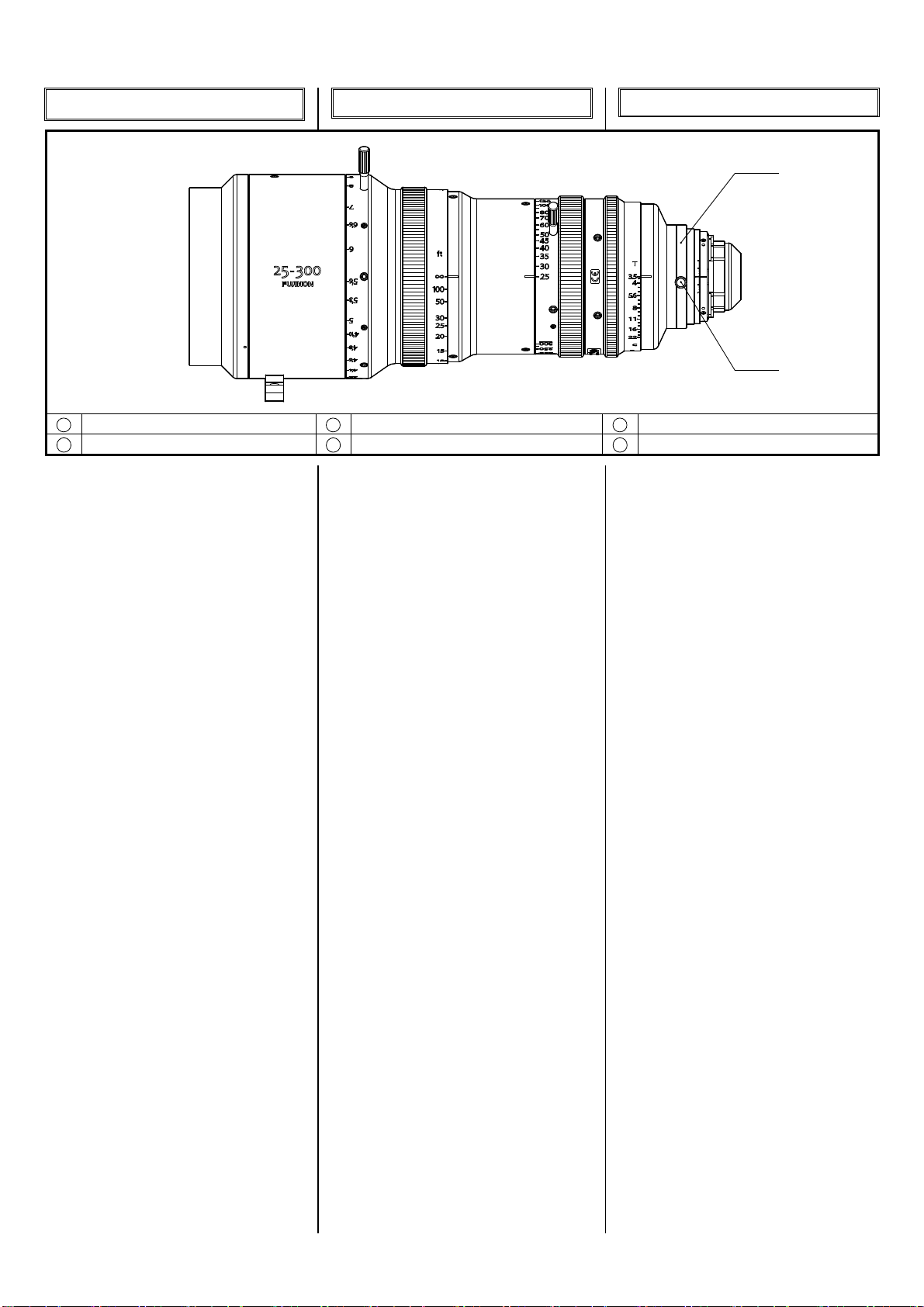

Fig. 1-1Outline drawing ZK12×25-F
Note. The products shown in the
illustrations in this manual may
differ from their actual shapes.
目录
・一般说明····································· 2
・商品组成····································· 2
・安装方法····································· 3
・后焦的调节·································· 4
・操作方法 ···································· 5
・微距拍摄操作 ······························ 6
・驱动部的装卸方法························· 7
・聚焦环的更换与光轴调整················ 8
(1) 聚焦环的更换 ·························· 8
(2) 光轴的调整 ····························· 9
・保养／点検·································10
・规 格·······································11
■ 图 解
Fig. 1-1 外观图 ZK12×25-F
注： 本手册中图示的镜头或其它设备可能
与实际形状有出入。
1-2 外観図 ZK12×25-M 1-2 Outline drawing ZK12×25-M 1-2 外观图 ZK12×25-M

CINE-17T/R3 - 2 -
レンズの概要
このレンズは35mm PLマウントカメラ用に開
発されたズームレンズです｡

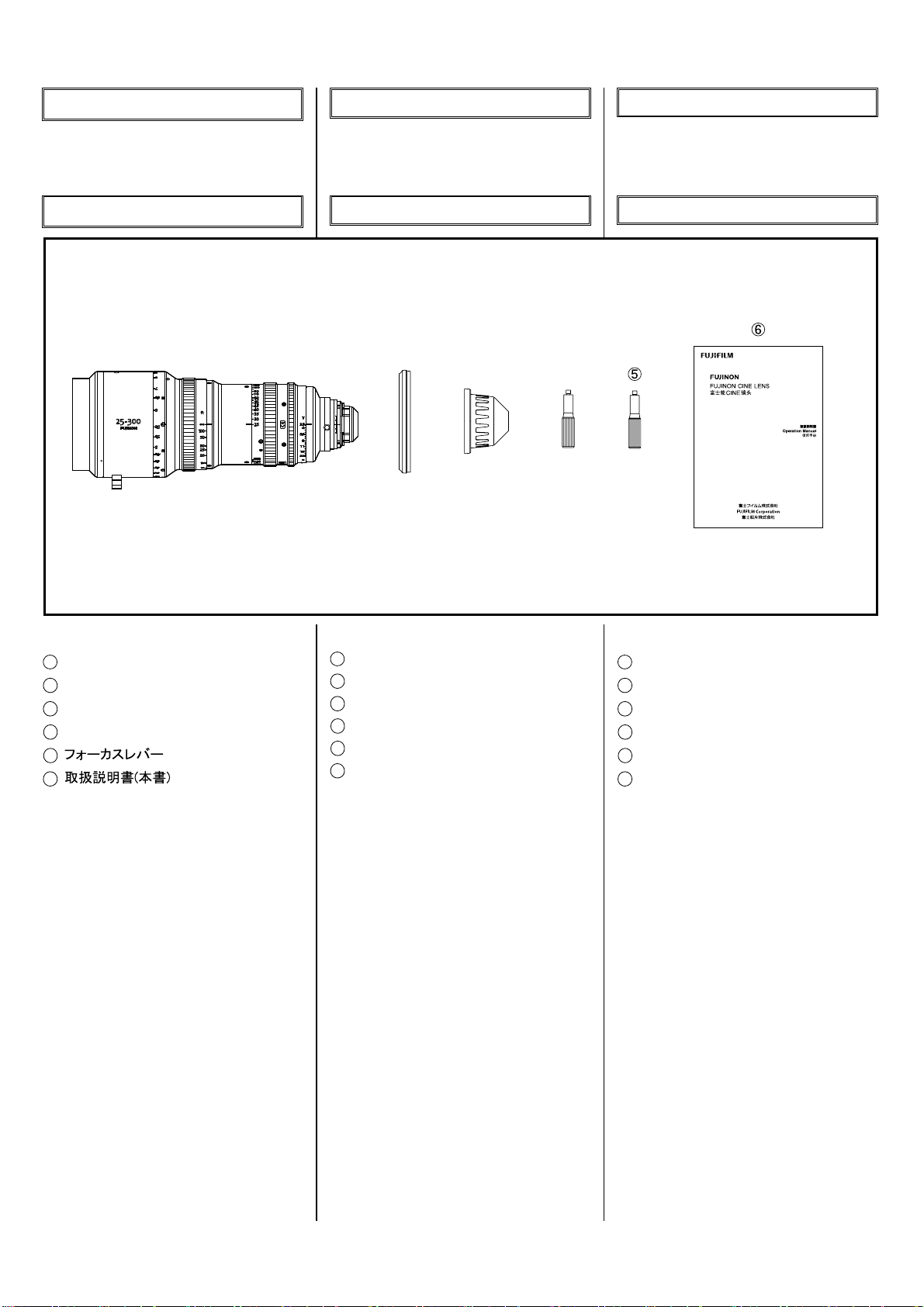

商品構成
個数
1
1
1
1
1
1
1
ズームレンズ
2
前レンズキャップ
3 後レンズキャップ
4 ズームレバー
5
6
GENERAL DESCRIPTION
A zoom lens designed for 35 mm PL
mount cameras.
LIST OF COMPONENTS
Q’ty
1
1Zoom Lens
2
Front Lens Cap 1
3 Rear Lens Cap 1
4
1Zoom Lever
Focus Lever
5
1
1
一般说明
本镜头开发用于35mm PL卡口摄像机。
商品组成
数量
1
变焦镜头 1
2
前镜头盖 1
3 后镜头盖 1
1
1
1
4 变焦杆
5聚焦杆
6
使用手册（本书）
②
③④
6 Operation Manual(This booklet)
①
DEMA JAPA NIN FUJI NON CIN E ZOOM L E
O
R
C
A
M

CINE-17T/R3 - 3 -

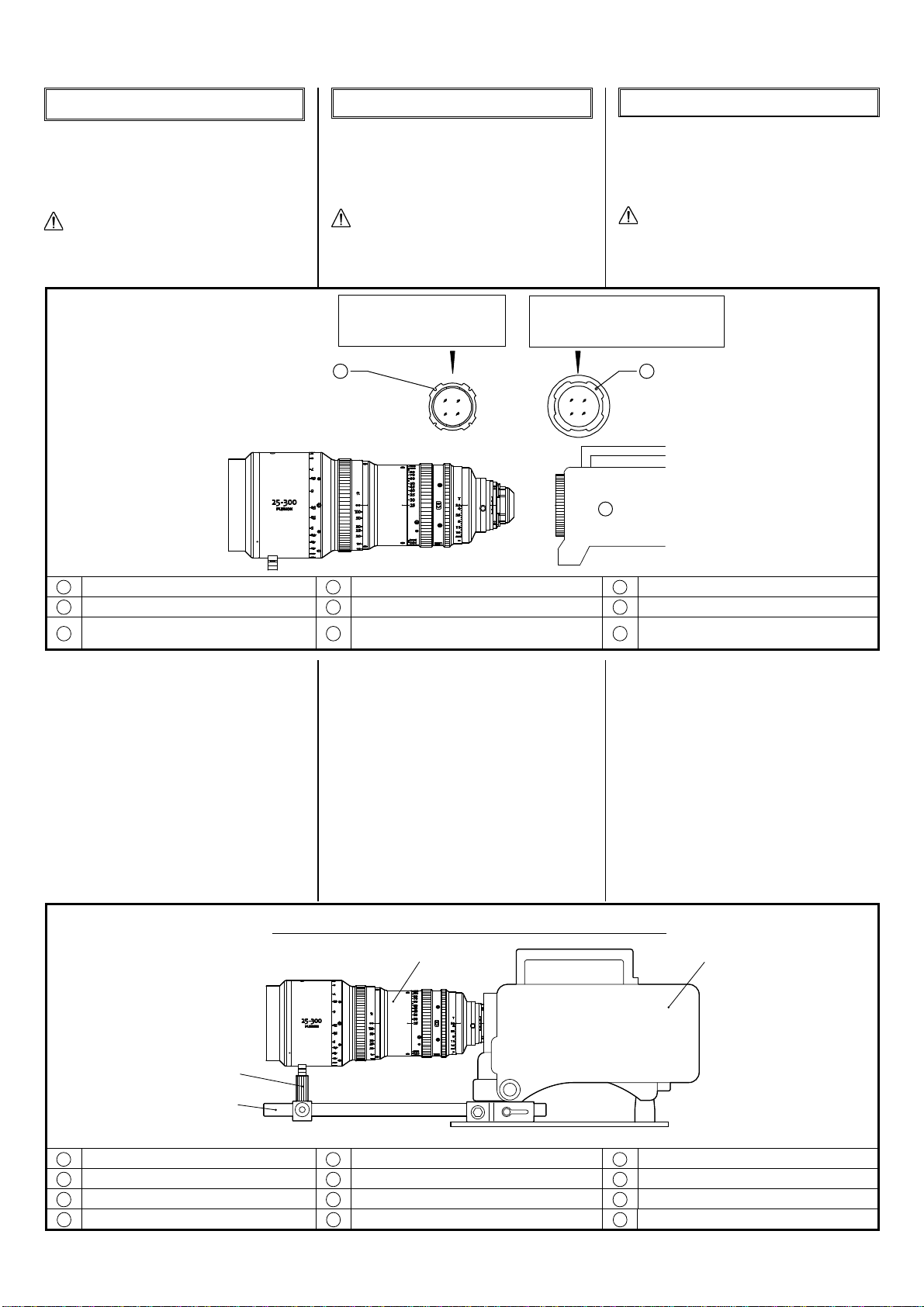

取付方法
■ カメラへの取り付け
注. レンズをカメラに取り付ける前に、必ずカ
メラの電源をOFF にしてください。外部電
源を使用する場合は、外部電源もOFFに
してください。
警 告
取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の
原因となります。
a. 後レンズキャップを外します。
b. カメラのマウントクランプリングを、反時
計方向一杯に回します。
c. カメラのマウント面にあるピンが、レンズ
のマウント面にある切り欠きに確実に入
るように位置を合わせてから、レンズとカ
メラのマウント面を合わせます。
（マウント面にあるピンの位置は、カメラ
によっては図と異なる場合があります｡）
d. マウントクランプリングを時計方向一杯に
回します。
注. レンズを最初にカメラに取り付けたとき､
または異なるカメラに取り付けたときには､
必ずフランジバックの調整（5ページ参
照）を行ってください。
INSTALLATION
■INSTALLATION ONTO CAMERA
Note. Prior to installation of the lens, turn
off the power of the camera and, if
used, the external power source.
WARNING
Be sure to attach all the parts securely.
Dropping any parts from a height may
cause severe accidents.
a. Take the rear lens cap off.
b. Rotate the mount clamp ring on the
camera fully counterclockwise.
c. Fit the mounting surface of the lens to
that of the camera, aligning the pin on
the camera with a slot in the lens. (The
position of the pin depends on the
model of the camera.)
d. Rotate the mount clamp ring fully
clockwise.
Note. Make sure to adjust the flange focal
length when installing the lens on a
camera for the first time or installing it
on another camera (refer to page 5).
安装方法
■ 连接摄像机
注：安装镜头之前，应关闭摄像机电源。使
用外部电源时，也请关闭外部电源。
警 告
务必将所有部件稳固连接。在高处使用
时, 部件的坠落，可能会导致严重事故。
a. 打开后组镜头盖。
b. 向逆时针（从镜头正面看）方向充分转
动摄像机连接卡环。
c. 进行定位，将摄像机安装面上的定位销
可靠地插入镜头接口面上的槽口中，使
镜头与摄像机的安装面贴合。
（安装面上的定位销位置可能会因摄像
机而与图形不同。）
d. 向顺时针方向充分转动连接卡环。
注：首次在摄像机上安装镜头或在不同的摄像
机上安装镜头时，请务必进行后焦的调节
（参阅5页）。如果没有正确调节镜头与
摄像机之间的后焦，在调焦时可能无法对
焦，从而给拍摄带来很大的不便。而且也
无法发挥镜头最基本的光学性能作用。
1
2 3
1
カメラ
1
CAMERA
1
摄像机
2
切り欠き（4ヵ所）
2
SLIT (4 PLACES)
2
槽口（4处）
3
ピン（カメラによって位置が異なる）
3
PIN (POSITION DEPENDS ON
CAMERA)
3
定位销（位置因摄像机而异）
111
2
サポートロッド
2
SUPPORT ROD
2
承托轨
3
レンズ
3
LENS 3 镜头
4
カメラ
4
CAMERA
4
摄像机
レンズのマウント面
MOUNT FACE OF LENS
镜头卡口面
カメラのマウント面
MOUNT FACE OF CAMERA
摄像机安装面
③
①
②
④
O
R
C
A
M
O
R
C
A
M
レンズサポータ
LENS SUPPORTER 镜头支架
カメラ取付状態／Camera mounting shape／摄像机安装现状

CINE-17T/R3 - 4 -
フランジバックの調整
フランジバックとは､レンズの取付基準面（フ
ランジ）から結像面までの距離をいいます。
取付カメラの違いや外気温度など諸条件の
違いにより、フランジバックがずれることがあ
ります。この場合は、下記の要領で調整を行
ってください｡
■ 被写体および絞りの条件
1. 被写体:巻末に添付してあります
“ジーメンススター”を、切
り取ってご使用ください
2. 被写体距離: 約3 m
3. 絞り:開放またはできるだけ開
放に近い位置
■ 調 整
フォーカス、ズームの操作方法については､5
ページを参照してください。
a. F.f 固定つまみを反時計方向に回してゆ
るめます。
b. ズームを操作してワイド端にします。
d. ズームを操作してテレ端にします。
e. フォーカスを操作して､ジーメンススター
に焦点を合わせます。
f. ズームをワイド端に戻して、手順 ‘c’ で合
わせた最適な焦点位置が保たれている
か確認します。
g. 上記の手順 ‘b’ ～‘f’ を2、3回繰り返しま
す。
（ズーム全域で常に最適な焦点位置が
保たれるようになれば、正確にフランジ
バックが調整されました。焦点がずれて
しまう場合は、フランジバックの調整が不
十分です。そのときは、再度手順 ‘b’ から
調整を行ってください。）
h. 最後に、F.f 固定つまみを確実に締め付
けます。
ADJUSTMENT OF
FLANGE FOCAL LENGTH
The flange focal length is the distance from
the flange (mounting surface) of a lens to
the focal plane.
Depending on the camera or conditions
such as ambient temperature, there may
be a case where the back focus is
changed. If this occurs, perform the
adjustment according to the following
procedure.
■CONDITIONS OF OBJECT AND
DIAPHRAGM
1. Object: cut out the “Siemens Star”
chart at the back of this
manual and use it as the
object
2. Distance of Object: about 3 meters
3. Diaphragm: open or as near to open
as possible
■ADJUSTMENT
For theoperationof focus and zoom, refer
to pages 5.
a. Loosen the F.f locking knob by rotating
it counterclockwise.
b. Operate the zoom to set it to the wide
end.
d. Operate the zoom to set it to the
telephoto end.
e. Operate the focus to bring the object
into focus.
f. Operate the zoom to set it to the wide
end again, and check that the optimum
focus position adjusted in step ‘c’ is
kept.
g. To adjust precisely, repeat the above
steps ‘b’ through ‘f’ several times.
(If the most optimum focus position
usually holds in all zoom areas, the
flange focal length is adjusted precisely.
If it is not focused, the flange focal
length is not adjusted sufficiently. In
this case, start adjusting again from
step ‘b.’)
h. Finally tighten the F.f locking knob
firmly.
后焦的调节
后基距指从镜头的镜座（安装表面）到聚集
面的距离。
后焦可能会因安装摄像机的不同或外部气
温等各条件的不同而产生偏移。出现这种情
况时，请按下述要领进行调整。
■ 拍摄对象和光圈的条件
1. 拍摄对象: 请剪下本手册末尾附带的
“西门子星标”作为拍摄对
象使用。
2. 拍摄距离: 大约 3 米
3. 光圈:打开或接近打开
■ 调 节
有关聚焦与变焦的操作方法，请参照第5
页。
a. 逆时针拧松后焦锁定旋钮。
b. 进行变焦操作，将其调至最广端。
d. 进行变焦操作，将其调至远距端。
e. 进行聚焦操作，与“西门子星标”对正
焦点。
f. 变焦回到最广端，确保步骤 ‘c’ 中对正的
焦点位置不变。
g. 重复上述步骤 ‘b’ ~ ‘f’ 两次或三次。（当
变焦全域中的最适合焦点位置得以保持
时，就正确地调节了后焦。如果焦点未
对正，则未能正确地调节后焦，此时需
再次从步骤 ‘b’ 开始进行调节。）
h. 调节完后，拧紧后焦锁定旋钮。
1
2
1
マクロレバー
1
MACRO LEVER
1
微距杆
2
F.f 固定つまみ
2
F.f LOCKING KNOB
2
后焦锁定旋钮
c. マクロレバーを使用して F.f 調整リングを
回し、 約３ｍ離れた距離に置いたジーメ
ンススターに焦点を合わせます。 白黒の
放射模様が最もはっきり見える位置が最
適な焦点位置です。
c. 用微距杆旋转 F.f 调节环，将焦点移向
置于约 3 米外的西门子星。黑白色的放
射图案看得最清楚的位置就是最佳的焦
点位置。
c. Turn the F.f Adjustment Ring using the
Macro Lever to focus on the Siemens
star chart positioned approximately 3
m away. You can see the cyclic
black-and-white radiation pattern most
clearly at the optimum focus point.

CINE-17T/R3 - 5 -
操 作 方 法OPERATION 操 作 説 明
■ アイリス操作
アイリスリングを回して操作します。 リング
を、 カメラ側から見て時計方向に回すと、
絞りはクローズ側になり、 反時計方向に回
すと、 オープン側になります。
■ フォーカス操作
フォーカスレバーを使用して、 または直接フ
ォーカスリングを回して操作します。 リング
を、 カメラ側から見て時計方向に回すと、
焦点は至近側に合い、 反時計方向に回す
と無限遠側に合います。
注 . フォローフォーカスシステムを使用する
場合は、 フォーカスレバーを外してくださ
い。
■ ズーム操作
ズームレバーを使用して、 または直接ズー
ムリングを回して操作します。 リングを、 カ
メラ側から見て時計方向に回すと、 映像は
ワイド側になり、 反時計方向に回すと、 テ
レ側になります。
■IRIS OPERATION
Rotate the Iris Ring to carry out this
operation. Rotate the Ring in a clockwise
direction when looking from the Camera
side, and the diaphragm will move to
close the iris; and rotate it in a
counterclockwise direction, it will move to
open the iris.
■FOCUS OPERATION
Use the Focus Lever or directly rotate the
Focus Ring to carry out this operation.
Rotate the Ring in a clockwise direction
when looking from the Camera side, and
the Lens will move the focus to Near; and
rotate it in a counterclockwise direction, it
will move the focus to Infinity.
Note: When using the Follow Focus
System, remove the Focus Lever.
■ZOOM OPERATION
Use the Zoom Lever or directly rotate the
Zoom Ring to carry out this operation.
Rotate the Ring in a clockwise direction
when looking from the Camera side, and
the Lens will move toward the telephoto
side; and rotate it in a counterclockwise
direction, it will move to the wide side.
■光圈操作
旋转光圈环进行操作。将光圈环按从相机
看过去的顺时针方向旋转则闭合光圈，按
逆时针方向旋转则打开光圈。
■聚焦操作
用聚焦杆或直接旋转聚焦环进行操作。将
聚焦环按从相机看过去的顺时针方向旋转
则焦点向最近处移动，按逆时针方向旋转
则焦点向无限远处移动。
注：使用跟焦系统时，请卸下聚焦杆。
■变焦操作
用变焦杆或直接旋转变焦环进行操作。将
变焦环按从相机看过去的顺时针方向旋转
则图像向广角侧变化，按逆时针方向旋转
图像向远摄侧变化。
D EMA JA PA NI N F UJINON CI N E ZOOM L E
O
R
C
A
M
①
②
③
1
フォーカスリング
1
FOCUS RING
1
聚焦环
2
ズームリング
2
ZOOM RING
2
变焦环
3
アイリスリング
3
IRIS RING
3
光圈环

CINE-17T/R3 - 6 -
マ ク ロ 操 作
マクロ操作（近接撮影）は、次のようにして行
います。
a. フォーカスリングを至近側一杯に回しま
す。
b. マクロレバーを引きながら、マクロリング
をカメラ側から見て時計方向一杯に回し
ます。
c. ズームを操作して焦点を合わせます。
注. マクロリングが中間の位置でも、撮影を
行うことができます。この場合、最短撮影
距離と撮影範囲は、通常撮影の場合とマ
クロ撮影の場合の中間の値となります。
■ 解除方法
マクロリングをカメラ側から見て反時計方向
に、マクロレバーが自動的に元の位置に戻
るまで回します。
MACRO OPERATION
Carry out the following steps for the macro
operation (taking a closeup shot).
a. Rotate the focus ring fully toward the
M.O.D. side.
b. While pulling the macro lever, rotate
the macro ring fully clockwise as
viewed from the camera side.
c. Focus the lens by controlling the zoom.
Note. It is also possible to shoot an object
while the macro ring is in an
intermediate position.In this case,
the values of the M.O.D. and the
object area at M.O.D. are those of
between a normal and a closeup
shot.
■PROCEDURE TO CANCEL
Rotate the macro ring counterclockwise
until the macro lever automatically returns
to its original position.
微距拍摄操作
执行以下步骤进行微距拍摄（近处拍摄）。
a. 充分旋转聚焦环将聚焦调到最近侧。
b. 拉住微距拍摄控制杆，同时将微距拍摄
控制环朝着从摄像机侧看顺时针方向转
动到最大位置。
c. 通过控制变焦来聚焦镜头。
注：当微距拍摄控制环位于中间位置时，也
可以拍摄对象。在这种情况下，最短拍
摄距离（M.O.D.）以及在最短拍摄距离
时的拍摄范围处于普通拍摄与微距拍
摄之间。
■ 取消方法
将微距拍摄控制环朝着从摄像机侧看逆时
针方向转动，直至微距拍摄控制杆自动恢复
到原来位置。
1
マクロリング
1
MACRO RING
1
微距拍摄控制环
2
マクロレバー
2
MACRO LEVER
2
微距拍摄控制杆
D EMA JA PA NI N F UJINON CIN E ZOOM L E
O
R
C
A
M
①
②

CINE-17T/R3 - 7 -
駆動部の着脱方法 REMOVAL AND MOUNTING
OF DRIVE UNIT 驱 动 部 的 装 卸 方 法
1
駆動部取付ねじ M3×4 4xM4 THREADED HOLES FOR
DRIVE UNIT 驱动装置安装螺钉孔 M4×4
2
駆動部取付用コネクタ CONNECTOR FOR DRIVE UNIT 驱动装置安装接头
3
1
2
3
1
2
3
駆動部取付用位置決めピン穴 POSITIONING PIN HOLES FOR
DRIVE UNIT 驱动装置安装定位销孔
本レンズは別売の駆動部を鏡胴 （レンズ本
体） に組み合わせることで、 電動によるサ
ーボ制御ができる構造となっています。
駆動部の取付方法は、 駆動部の取り扱い
説明書をご参照ください。
Combining the Lens tube (the Lens main
body) with the Lens Drive Unit, an optional
accessory, allows the Lens to be servo
controlled by electric power.
Refer to the Lens Drive Unit operation
manual for mounting the Drive Unit.
本镜头可通过将另售的驱动装置与镜筒透
镜（镜头本体）进行组合，变为可电动伺服控
制的构造。
驱动装置的安装方法请参考驱动装置使用
说明书。
①
②
③
鏡胴
LENS BARREL
镜头
駆動部
DRIVE UNIT
驱动装置

CINE-17T/R3 - 8 -
フォーカスリングの交換
および光軸の調整
CHANGING FOCUS RING AND
ADJUSTMENT OF OPTICAL AXIS
聚焦环的更换与光轴调整
後面図 / REAR VIEW / 后面图 後方図 / REAR SIDE VIEW / 后方图 前方図 / FRONT SIDE VIEW / 前方图
(1) フォーカスリングの交換
このレンズには、異なる単位表示のフォーカ
スリング（meter または feet、別売り）が用意
されています。下記の手順により、装着され
ているリングと取り替えることができます。
a.
b.
ねじ⑤
6本を取り外し、フォーカスリング
⑥を取り外します。
新しいフォーカスリング⑥
（別売り）を取り
付け、ねじ⑤
6本を取り付けます。
(1) CHANGING FOCUS RING
Another unit system of focus ring (meter or
feet, option) is available. The pre-installed
focus ring can be replaced with the
optional focus ring.
a.
b.
Remove six screws
5
, and detach
focus ring
6
.
Install a new focus ring
6
(option), and
fix it with six screws
5
.
(1) 聚焦环的更换
本镜头备有不同单位显示的聚焦环（meter
或feet，另售）。可按下述步骤调换为要安
装的聚焦环。
a.
b.
拆下6个螺丝
5
，然后拆下聚焦环
6
。
安装新的聚焦环
6
（另售），然后安装6
个螺丝
5
。
1
マウント部 MOUNT 卡口部位
マウント部止めねじ×8 MOUNT LOCKING SCREWS×8卡口部位固定螺钉×8
ワッシャ×8 WASHER×8垫圈×8
光軸調整用ねじ×4
OPTICAL AXIS ADJUSTMENT SCREWS×4 光轴调节螺钉×4
フォーカスリング止めねじ×6
FOCUS RING LOCKING SCREWS×6 聚焦环固定螺钉×6
フォーカスリング FOCUS RING 聚焦环
1 1
2
3
4
5
6
2
3
4
5
6
2
3
4
5
6
D EMA JA PA NI N F UJINON CIN E ZOOM L E
⑤ ⑥
①
②③ ×8
④ ×4
M
A
C
R
O
①
④
マクロレバー
MACRO LEVER
微距拍摄控制杆
⑥
⑤×6
②×8
①
③×8
④

CINE-17T/R3 - 9 -
(2) 光軸の調整
カメラの光軸にレンズの光軸を合わせる調
整です。
■ 光軸の確認
a. ズームをテレ端にし、被写体がビューファ
インダの中心に位置するようにカメラを向
けます。
b. ズームをワイド端まで動かし、被写体の
位置を確認します。ビューファインダの中
心にある被写体が動いていなければ光
軸は合っています。動いている場合には、
光軸が合っていませんので、下記の「調
整」を行ってください。
■ 調 整
a. ねじ
2
8本を少しゆるめます。
b. レンズをカメラに取り付けます。
c. ズームを操作してテレ端にます。
d. 被写体がビューファインダの中心に位置
するように、カメラを向けます。
e. ズームを操作してワイド端にします。
f. 被写体がビューファインダの中心に保持
されているか確認します。ずれている場
合には、一致するように光軸調整用ねじ
4
4本を、六角ドライバー（0.89mm）を使
用して調整します。
g. ズームをテレ端に戻し、被写体がビュー
ファインダの中心に保持されているか確
認します。
（ずれている場合には手順 ‘c’ ～‘e’ を再
度行います。）
h. 調整が完了したら、レンズをカメラからは
ずし、ねじ
2
8本を締め付けます。
i. 最後に、光軸調整用ねじ
4
4本が確実に
締め付けられていることを確認します。
(2) ADJUSTMENT OF OPTICAL AXIS
The alignment of the optical axes between
the camera and the lens can be done as
follows.
■Confirmation of Optical Axis
a.Set the zoom at the telephoto end.Aim
the camera so that an object is located
at the center of the viewfinder.
b. Operate the zoom to the wide end. If
the object at the center in the vierfinder
does not move, the optical axis is
optimum. If not, the optical axis is not
optimum.In this case, perform
“Adjustment” below.
■Adjustment
a. Slightly loosen eight screws
2
.
b. Install the lens onto the camera.
c. Set the zoom at the telephoto end.
d. Aim the camera so that an object is
located at the center of the viewfinder.
e. Operate the zoom to the wide end.
f. Confirm that the object is maintained at
the center. If not, adjust four
adjustment screws
4
using a hexagon
screwdriver (size: 0.89 mm), so that
the object is located at the center.
g. Operate the zoom to the telephoto end,
and confirm that the object is
maintained at the center.
(If the object is not at the center,
perform steps ‘c’ to ‘e’ again.)
h. After the adjustment is completed,
detach the lens from the camera, and
then tighten eight screws
2
.
i. Finally, confirm that four screws
4
for
adjustment of optical axis are securely
tightened.
(2) 光轴的调整
该调整用于将镜头的光轴对准摄像机的光
轴。
■ 光轴确认
a. 将变焦置于远端，然后调整摄像机，使
拍摄对象位于取景器的中心。
b. 将变焦移动到最广端，确认拍摄对象位
置。如果位于取景器中心的拍摄对象未
移动，则表明光轴已对准。如果移动，
表明光轴未对准，需要进行下述“调整”。
■ 调 整
a. 稍稍松动8 螺丝
2
。
b. 将镜头安装到摄像机上。
c. 进行操作，将变焦置于远端。
d. 调整摄像机，使拍摄对象位于取景器的
中心。
e. 进行变焦操作，将变焦置于最广端。
f. 确认拍摄对象是否保持在取景器的中
心。偏移时，使用六角螺丝刀（0.89mm）
调整4 个光轴调整螺丝
4
，以使其一致。
g. 将变焦返回到远端，确认拍摄对象是否
保持在取景器的中心。
（偏移时，再次进行步骤 ‘c’ ～‘e’。）
h. 调整完成之后，从摄像机上拆下镜头，
并紧固8个螺丝
2
。
i. 最后确认4个光轴调整螺丝
4
已可靠紧
固。

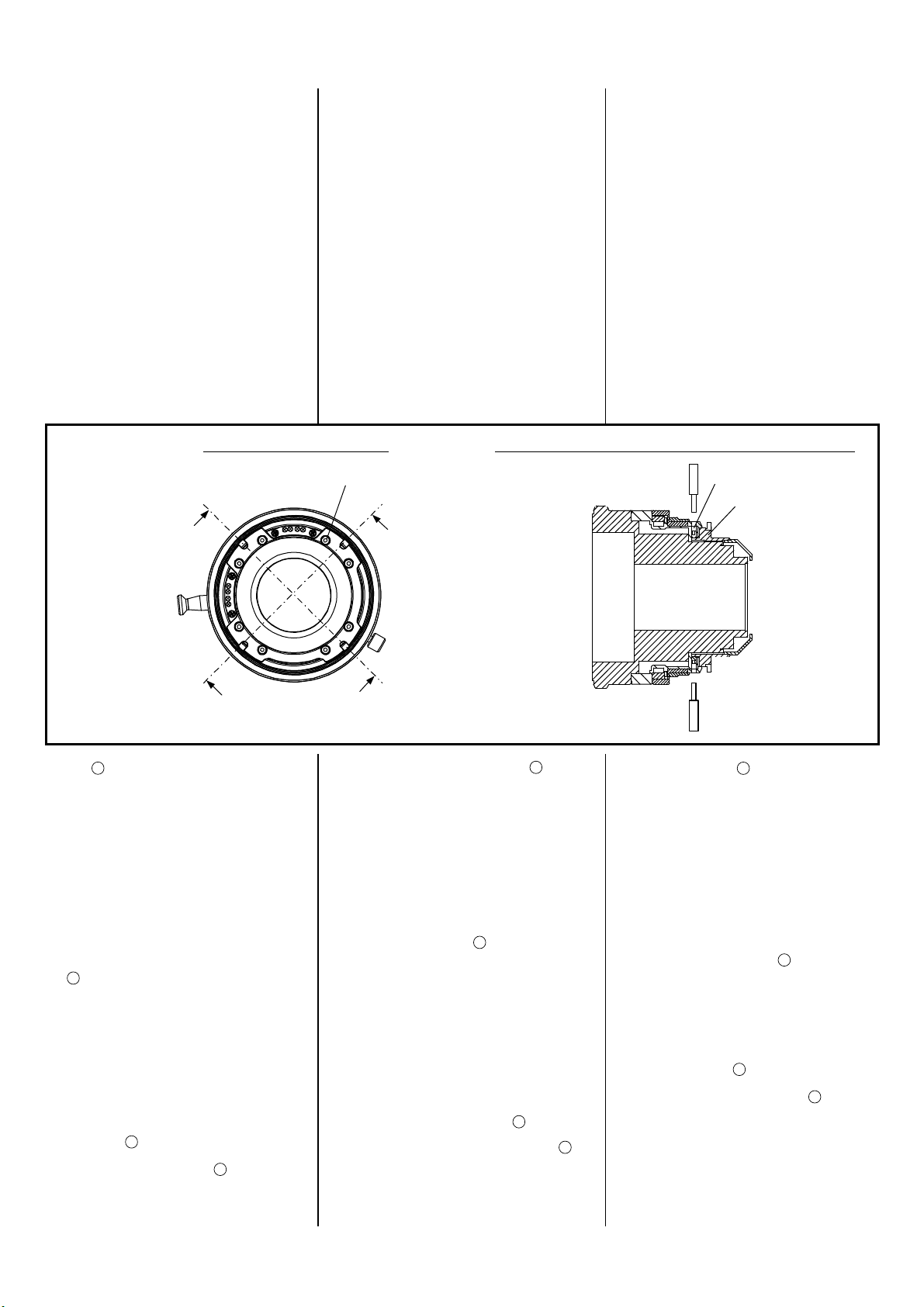

後面図 / REAR VIEW / 后面图A–A（B-B）断面図 / SECTION A-A (B-B) / A-A (B-B) 截面图
④ ×4
①
② ×8
A
A
B
B

CINE-17T/R3 - 10 -
保守 ・ 点 検
■ レンズの清掃
市販のレンズクリーナおよびレンズクリーニ
ングペーパーを用意します。
a. 始めに、レンズ表面のほこりを、柔らかい
ハケやブロアーブラシなどで払い落とし
ます。
b. クリーニングペーパーを適当な大きさに
折り、一部をレンズクリーナに浸します。
ペーパーの湿った部分で、レンズの中心
部から周辺部に向けて渦巻きを描きなが
ら軽く拭きます。新しいペーパーを使用し
て、拭き残りがなくなるまでこの作業を繰
り返してください。
■ 湿気の除去
レンズ本体に水分が付着した場合には、ま
ず、速やかに乾いた布で外部の水分を拭き
取ってください。次に、乾燥剤と共にビニール
袋に入れて密封し、完全に除湿してくださ
い。
■ 保 管
長期間レンズを使用しないときは、高温、多
湿、腐食性ガスのある場所を避けて保管して
ください。
■ 点 検
ご使用上不都合が生じた場合には、購入先
販売店にご相談ください。
長期間、高性能を維持していただくために、1
年に1回の定期点検をお勧めいたします。
なお、お客様のご都合で改造等が行われた
製品につきましては、点検 ・ 修理をお引き受
けできないこともありますのでご注意くださ
い。
MAINTENANCE
■CLEANING THE LENS
Prepare lens cleaning liquid and lens
cleaning paper on the market.
a. First use a soft brush or blower brush
to brush dust off the surface of the lens.
b. Fold the cleaning paper to an adequate
size, and dip a part of it into the liquid.
Lightly wipe the lens from the center to
the periphery while drawing a spiral
with the wet paper part. Repeat this
operation using new paper until the
lens is thoroughly cleaned.
■REMOVING THE MOISTURE
When the lens main body is wet, first wipe
the water on the external part with dry cloth
immediately. Then put it together with
desiccant into a vinyl bag for sealing to
remove the moisture inside.
■STORAGE
If it is assumed that the lens will not be
used for a long term, store it in a place
where high temperature, much moisture or
corrosive gas is absent.
■INSPECTION
If an abnormality occurs on the lens,
contact the sales agent from which you
purchased the lens.
To maintain the high performance for a
long term for use, we recommend that a
periodic inspection is conducted at least
once a year.
Note that we may not be able to inspect
and repair our products which have been
remodeled on the user’s end.
保养/ 点検
■ 清洁镜头
在市场上购买镜头清洁液和镜头清洁纸。
a. 首先使用柔软毛刷或气刷清除镜头表面
的灰尘。
b. 将镜头清洁纸折成合适大小，然后浸入
清洁液。将湿水部分卷成螺旋状，轻轻
由中间向四周擦拭镜头。使用新的镜头
清洁纸重复这项操作，直至镜头彻底清
洁。
■ 消除水汽
镜头主体受湿后，首先立即用清洁干布擦除
镜头外部的水。然后与干燥剂一起封入塑料
袋中以消除内部的水汽。
■ 保 存
如果镜头长时间不使用时，应避开高温、潮
湿或有腐蚀气体的环境保存。
■ 检 查
如果镜头出现异常情况，请联系我们的销售
代理商。
为了长期保持产品的高性能，建议您定期检
查，至少每年一次。
请注意，我们可能无法检查和修理用户改装
过的产品。

LP703A-F/M/R0 - 11 -
仕様SPECIFICATIONS 规格
LENS
ITEM ZK12×25-F/M
適用カメラ
Application
适用范围
35 mm PLマウントカメラ
35 mm PL Mount Camera
35 mm PL卡口摄像机
焦点距離
Focal Length
焦距
25 ～300 mm
ズーム比
Zoom Ratio
变焦倍率
12×
最大口径時 F 値
(F No.)
Maximum Relative Aperture
最大相关孔径
最大口径時 T 値
(TNo.)
Maximum Photometric Aperture
最大感光孔径
絞り範囲
Iris Range
光圈范围
T3.5 ～T22, クローズ / Closed / 关闭
画面寸法
Image Format
画面尺寸
27.46×15.44 mm (φ31.5 mm)
アスペクト比 / Aspect Ratio / 宽高比 16 : 9
フランジバック (in Air)
Flange Focal Length (in Air)
后基距长（拍摄时）
52 mm (調整範囲 / Adjustable Range / 可调节范围: ±0.2 mm)
至近距離（結像面より）
Minimum Object Distance (from Image Plane)
最小物距（自聚集面）1.2
1.20 m / 3.94 ft
画 角
Field Angle
视角
水平 / Hor. / 水平
垂直 / Ver./ 垂直
対角 / Diag. / 对角
至近時被写体範囲 at Wide End / 最广角端
Object Area at M.O.D. at Tele End / 最长焦端
最小物距下的拍摄范围
57°32′～ 5°14′
34°19′～ 2°57′
64°25′～ 6° 1′
F3.3 (25～273mm) ～ F3.65(300mm)
レンズ有効径 前玉 / Front / 前
Clear Aperture of Lens 後玉 / Rear / 后
镜头的有效孔径
130.6 mm
30.7 mm
アイリス操作
Iris Control
光圈控制
マニュアル
Manual
手动
ズーム操作
Zoom Control
变焦控制
マニュアル
Manual
手动
フォーカス操作
Focus Control
聚焦控制
マニュアル
Manual
手动
マウント
Mount
卡口
アリ PL マウント
ARRI PL Mount
ARRI PL 卡口
質 量
Mass
重量
8.4 kg (約/ Approx. / 大约)
937 mm × 527 mm
77 mm × 43 mm
T3.5 (25～273mm) ～ T3.85(300mm)

MEMO

付 図
ILLUSTRATIONS
图 解

ZK12ｘ25-F/M
LP703AF0+11
1
2
カメラ用コネクタ PLマウント PL MOUNT
CONNECTOR TO CAMERA 相机接头
PL卡口
3
F.f 固定つまみ F.f LOCKING KNOB F.f 固定旋钮
4
レンズ固定脚 LENS FIXED LEG 镜头固定架 型銘版 LABEL 型号标识牌
5 6
フォーカスレバー FOCUS LEVER 聚焦杆
8
ズームレバー ZOOM LEVER 变焦杆
9
アイリス指標線 IRIS INDEX LINE 光圈指示线
11
マクロリング MACRO RING 微距环
12
F.f 52.76 (52 IN AIR) F.f 52.76 (52 IN AIR) F.f 52.76(在常压时为52)
13
B.f 33.95 (33.19 IN AIR) B.f 33.95 (33.19 IN AIR)
B.f 33.95(在常压时为33.19)
14
マクロ指標線 MACRO INDEX LINE 微距指示线
15
GLASS ELEMENTS GLASS ELEMENTS 镜片模块
16
F.f 指標線 F.f INDEX LINE F.f 指示线
17
マクロレバー MACRO LEVER 微距杆
18
アイリスリング （操作角 ： 67°）
IRIS RING (OP ANGLE : 67°) 光圈环（旋转角度：67°）
19
アイリス歯車 モジュール 0.8 ピッチ円直径 φ121.6
IRIS GEAR MODULE 0.8 PITCH DIA φ121.6
光圈齿轮模块 0.8 分度圆直径 φ121.6
20
ズームレバー取付ねじ （6 ヵ所）
THREADED HOLES FOR ZOOM LEVER (6 PLACES)
变焦杆安装螺钉孔（6处）
10
フォーカスレバー 取付用ネジ穴（6箇所）
THREADED HOLES FOR FOCUS LEVER (x6)
聚焦杆安装螺钉孔（6处）
7
レンズサポーター取付ねじ （3/8-16UNC）
THREADED HOLE FOR LENS SUPPORTER (3/8-16UNC)
镜头支持框安装螺钉 (3/8-16UNC)
ズーム歯車 モジュール 0.8 ピッチ円直径 φ121.6
ZOOM GEAR MODULE 0.8 PITCH DIA φ121.6
变焦齿轮模块 0.8分度圆直径 φ121.6
21
ズームリング （操作角 ： 120°）
ZOOM RING (OP ANGLE : 120°)
变焦环
（旋转角度：120°）
22
ズーム 指標線 ZOOM INDEX LINE 变焦指示线
23
フォーカス指標線 FOCUS INDEX LINE 聚焦指示线
24
フォーカス歯車 モジュール 0.8 ピッチ円直径 φ135.2
FOCUS GEAR MODULE 0.8 PITCH DIA φ135.2
聚焦齿轮模块 0.8 分度圆直径 φ135.2
25
フォーカスリング （操作角 ： 280°）
FOCUS RING (OP ANGLE : 280°)
聚焦环
（旋转角度：280°）
26
駆動部取付ねじ穴 M4×4
4×M4 THREADED HOLES FOR DRIVE UNIT
驱动装置安装螺钉孔 M4
×
4
27
駆動部取付 位置決めピン穴
POSITIONING PIN HOLES FOR DRIVE UNIT
驱动装置安装定位销孔
28
駆動部取り付けコネクタ
CONNECTOR FOR DRIVE UNIT
驱动装置安装接头
29
