FUJINON LENS
XF100-400mm F4.5-5.6 R LM OIS WR
OWNER'S MANUAL
BL00004742-100 日本語
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NEDERLANDS
SVENSKA
NORSK
SUOMI
РУССКИЙ
ITALIANO
POLSKI
中文简
中文繁體
한글
ﻲﺑﺮﻋ
DANSK

JA-1 日本語
ご使用前に必ずお読みください
安全上のご注意
本文は、レンズまたはレンズを取り付けたカメラを安
全に取り扱うための注意内容です。
•ご使用の前に「安全上のご注意」をよくお読みの
上、正しくお使いください。
•お読みになったあとは大切に保管してください。
表示内容を無視して誤った使い方をしたときに生じる
危害や障害の程度を次の表示で説明しています。
警告 この表示の欄は「死亡または重傷などを負
う可能性が想定される」内容です。
注意
この表示の欄は「障害を負う可能性または
物的損害のみが発生する可能性が想定さ
れる」内容です。
お守りいただく内容の種類を次の絵表示で説明して
います。
このような絵表示は、気をつけていただき
たい「注意喚起」内容です。
このような絵表示は、してはいけない「禁
止」内容です。
このような絵表示は、必ず実行していただ
く「強制」内容です。
警 告
風
呂、シャワー
室での使用禁止
水をか けたり、 水にぬらしたりしな い。
火災・感電の原因になります。
分解禁止
分解や改造は絶対にしない（ケースは絶
対に開けない）。
火災・感電の原因になります。また、異常
動作を起こしてケガの原因になります。
接触禁止
落下などによって破損し、内部が露出した
ときは、露出部に手を触れない。
感電したり、破損部でけがをする原因にな
ります。感電やケガに注意して速やかにカ
メラの電池・バッテリーを取り出し、お買
上げ店にご相談ください。
お取り扱いにご注意ください

JA-2
日本語
不安定な場所に置かない。
バランスがくずれて倒れたり落下したりし
て、ケガの原因になります。
レンズまたはカメラで直接太陽をみない。
失明や視力障害になるおそれがあります。
注 意
油煙、湯気、湿気、ほこりなどが多い場
所に置かない。
火災・感電の原因になることがあります。
異常な高温になる場所に置かない。
窓を閉めきった自動車の中や、直射日光が
当たる場所に置かないでください。
火災の原因になることがあります。
小さいお子様の手の届くところに置かない。
ケガの原因になることがあります。
濡れた手で触らない。
感電の原因になることがあります。
逆光撮影では、画角から太陽を十分には
ずす。
太陽光がカメラ内部に直接入ることで、カ
メラ内で焦点を結び、火災ややけどの原因
になることがあります。
使用しない時は、レンズにキャップをつけ、
太陽光のあたらない場所に保管する。
太陽光が内部で焦点を結び、火災ややけ
どの原因になることがあります。
三脚にカメラやレンズを取り付けたまま移
動しない。
転倒したり、ぶつけたりしてケガの原因に
なることがあります。
カメラのグリップを握ったまま一気にカメ
ラを回転させないでください。
手が三脚や三脚座にぶつかりケガの原因に
なることがあります。
カメラを操作する前に、縦横切り換えロッ
クが目的（固定、回転）に応じ、しっかり
締まっているか、十分ゆるめてあるかを確
認してください。
ロックが中途半端に締まっているとカメラが
急に動きケガの原因になることがあります。

JA-3 日本語
本製品をご使用する前に
カメラのファームウェアが古い場合は、レンズ機能
の一部が使用できません。カメラのファームウェ
アを最新版に更新してください。ご使用のファーム
ウェアのバージョンの確認方法やアップデート方法
は以下のホームページをご覧ください。
http://fujifilm.jp/support/digitalcamera/download/
パソコンをお持ちでない方は、カメラの使用説明書
に記載のサポートセンターにお問い合わせ下さい。
 レンズのお手入れと取り扱い上のご注意
• レンズフードをレンズに装着した状態で、レンズ
フードだけを持たないでください。
• レンズ信号接点は汚さないようにご注意ください。
• レンズ・フィルターのガラス面の清掃はホコリを
拭う程度にしてください。指紋がついたときは、
レンズクロスやレンズペーパーに少量のレンズク
リーナーを含ませて、レンズの中心から外周へ渦
巻状に、拭きムラ、拭き残りのないように注意し
て拭いてください。
• シンナーやベンジンなどの有機溶剤は絶対に使用
しないでください。
• レンズをケースなどに入れるときは、必ずレンズ
フロントキャップとレンズリアキャップを取り付
けてください。
• レンズ・フィルターを長期間使用しないときは、
カビやサビを防ぐために、高温多湿のところを避
けて保管してください。また、直射日光のあたる
ところ、ナフタリンや樟脳のあるところも避けて
ください。
• レンズを水に濡らすと、部品がサビつくなどして
故障の原因となります。雨や水滴がついたとき
は、よく拭いて乾かしてください。
• ストーブの前など、高温になるところに置かない
でください。極端に温度が高くなると、製品が変
形することがあります。
• 三脚やカメラの形状によっては、カメラのグリッ
プを握った状態でカメラを回転した際、三脚や三
脚座に手がぶつかることがありますのでご注意く
ださい。

JA-4
日本語

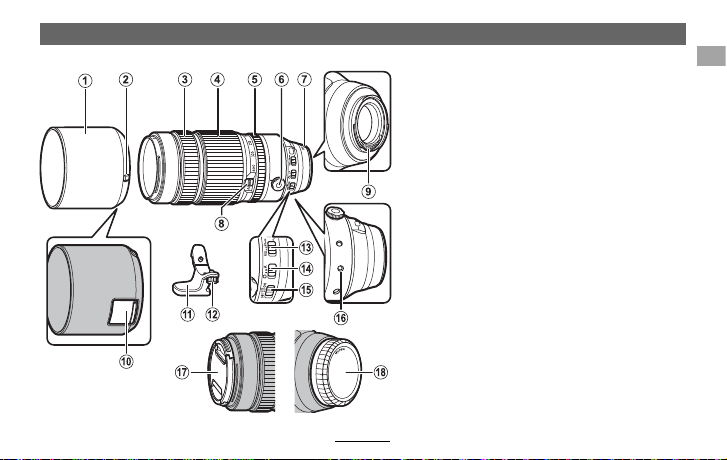

各部の名称
XF100-400mmF4.5-5.6 R LM OIS WR Aレンズフード JPL フィルター操作窓
B
フードロック解除ボタン
K三脚座
Cフォーカスリング L三脚座取り付けネジ
Dズームリング M撮影距離範囲切り換え
スイッチ
E絞りリング N絞りモードスイッチ
F縦横切り換えロック OOIS スイッチ
G取り付け指標（焦点
距離）
P三脚座取り付け指標
H
ズームロックスイッチ
Q
レンズフロントキャップ
Iレンズ信号接点 Rレンズリアキャップ
R このレンズでは、防塵・防滴性能を向上させるため、
マウント部にゴムリングを使用しています。ゴムリン
グは有償にて富士フイルム修理サービスセンターで交
換できます。

JA-5 日本語

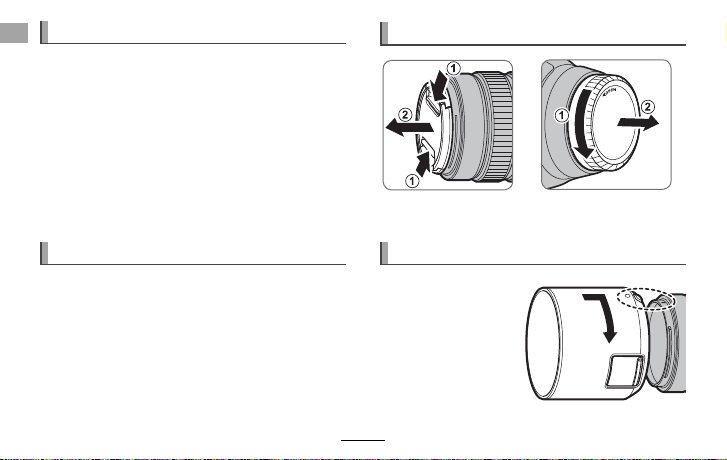

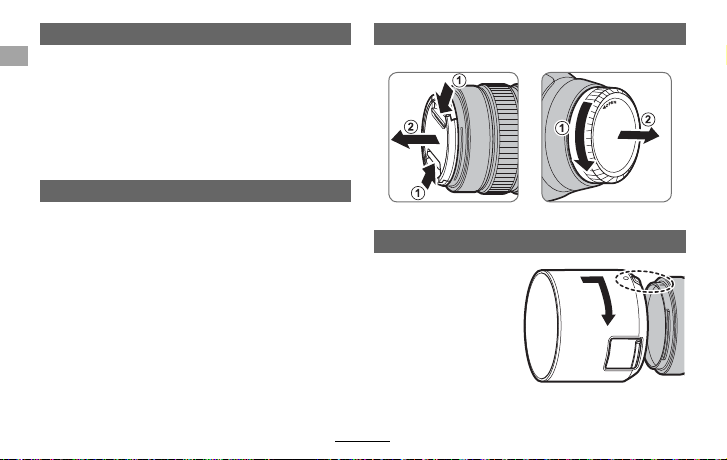

カメラへの取り付け方
カメラへの取り付け方・取り外し方について
は、カメラの使用説明書をご覧ください。
Qフィルムカメラの Xマウントには装着できません。
レンズフードの取り付け方
レンズフードを取り
付けると、画像に悪
影響を及ぼす光線を
カットし、レンズ面
の保護にも役立ちま
す。
付属品一覧
•レンズフロントキャップ
•レンズリアキャップ
•レンズフード
•ラッピングクロス
•三脚座
レンズキャップの取り外し方

JA-6
日本語

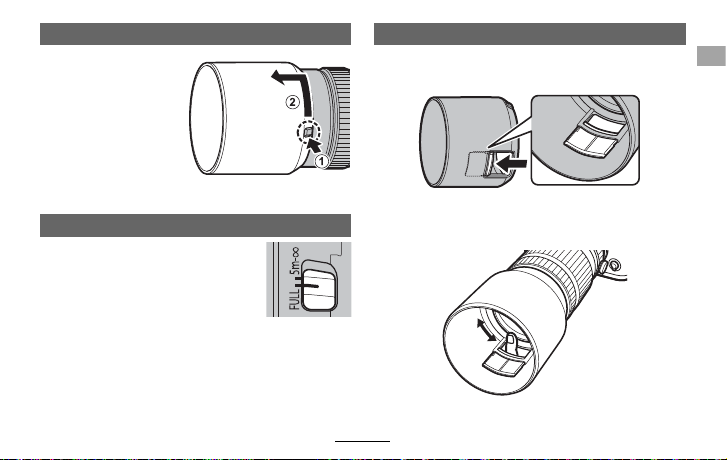

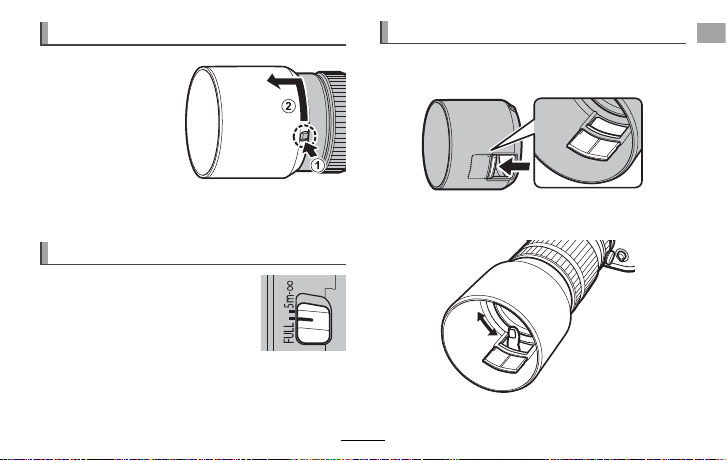

PL フィルターの使い方
レンズフードの PL フィルター操作窓を奥に
スライドさせます。
撮影時に PL フィルター操作窓から指を入れ
て、PL フィルターを操作できます。
 撮影距離範囲切り換えスイッチの使い方
オートフォーカスの駆動範囲を
選べます。
FULL：被写体までの距離の全域
でピント合わせを行います。
5ｍ〜∞：被写体までの距離が 5ｍ以上の時
に使用します。FULL の時よりもピントの合う
速度が早くなります。
レンズフードの取り外し方
フードロック解除ボ
タンを押さえ、そ
のまま、反時計回り
にフードを回転させ
て取り外してくださ
い。

JA-7 日本語
三脚座の使い方
三脚座取り付け指標をレンズの指標に合わせ
て、三脚座取り付けネジを回します。
縦横切り換えロックをゆるめてカメラを指標
に合わせて回転すると、三脚に固定したまま
縦位置と横位置の撮影ができます。
Q カメラが不意に回転しないように縦横切り換えロックを確
実に締めてください。

JA-8
日本語
ズーム操作
ズームリングを反時
計回り方向に回す
と広い範囲を撮影で
き、時計回り方向に
回すと被写体を大き
く撮影できます。
Q 濡れた状態でズーム操作
を行うと、内部に水が入
りやすくなるので、水分
を拭き取ってから操作し
てください。
手ブレ補正
手ブレ補正機能を使用すると
きは、OIS スイッチを ON の
位置に合わます。
広角 望遠
絞り操作
絞りをオート設定にしたいと
きは、絞りモードスイッチを A
の位置に合わせます。
絞りをマニュアル設
定にしたいときは、
絞りモードスイッチ
をZの位置に合わ
せます。絞りリング
を反時計回り方向に
回すと絞りが開き、
時計回り方向に回す
と絞りが絞り込めま
す。
開く 絞る

JA-9 日本語
主な仕様
型式 XF100-400mmF4.5-5.6 R LM OIS WR
レンズ構成 14 群21 枚（異常分散レンズ 6枚（内 1枚はスーパー ED））
焦点距離 f=100−400 mm（35 mm 判換算：152 −609mm 相当）
画角 16.2°
−4.1°
最大口径比（開放絞り） F4.5−5.6
最小絞り F22
絞り形式
羽根枚数： 9枚（円形絞り）
ステップ段差： 1/3 ステップ（全 15 段）
撮影距離範囲 フル ：1.75m 〜∞
リミット ：5m 〜∞
最大撮影倍率 0.19 倍（テレ端）
外形寸法 最大径×長さ（約）
（先端よりマウント基準面まで）
φ94.8mm ×210.5 mm（ワイド端）
/ φ94.8 ｍｍ× 270 ｍｍ（テレ端）
質量（約）
（レンズキャップ・フード・三脚座含まず）
1375g
フィルターサイズ φ77mm
Q 外観及び性能を改良のため、お断りなく一部変更する場合があります。
Q 本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。
R 本モデルでは、フォーカスレンズ群をリニアモーターで駆動することで、高画質かつ高速・高精度なオートフォーカスを実現してい
ます。リニアモーターは構造上、通電されていない時は、フォーカスレンズ群がフリーになるため、レンズ単体の状態や、カメラの
電源を OFF したときや再生モードにしたときは、振ると音や振動が生じますが、品質・性能上は全く問題ありません。

EN-1
ENGLISH
For Your Safety
Be sure to read these notes
before use
Safety Notes
Thank you for your purchase of this prod-
uct. For repair, inspection, and internal
testing, contact your FUJIFILM dealer.
• Make sure that you use the lens correctly.
Read these safety notes and the camera
Owner’s Manual carefully before use.
• After reading these safety notes, store
them in a safe place.
About the Icons
The icons shown below are used in this
document to indicate the severity of the
injury or damage that can result if the in-
formation indicated by the icon is ignored
and the product is used incorrectly as a
result.
WARNING
This icon indicates that
death or serious injury can
result if the information is
ignored.
CAUTION
This icon indicates that
personal injury or material
damage can result if the
information is ignored.
The icons shown below are used to indi-
cate the nature of the instructions which
are to be observed.
Triangular icons tell you that this
information requires attention (“Im-
portant”).
Circular icons with a diagonal bar
tell you that the action indicated is
prohibited (“Prohibited”).
Filled circles with an exclamation
mark indicate an action that must
be performed (“Required”).
WARNING
WARNING
Do not use in
the bathroom
or shower
Do not immerse in or expose to water.
Failure to observe this precaution
can cause a fire or electric shock.
Do not
disassemble
Do not disassemble (do not open
the case). Failure to observe this
precaution can cause fire, electric
shock, or injury due to product
malfunction.
Do not touch
internal
parts
Should the case break open as the
result of a fall or other accident, do
not touch the exposed parts. Failure
to observe this precaution could
result in electric shock or in injury
from touching the damaged parts.
Remove the camera battery im-
mediately, taking care to avoid in-
jury or electric shock, and take the
product to the point of purchase
for consultation.

EN-2 ENGLISH
WARNING
WARNING
Do not place on unstable surfaces. The
product may fall, causing injury.
Do not view the sun through the lens
or camera viewnders. Failure to
observe this precaution can cause
permanent visual impairment.
CAUTION
CAUTION
Do not use or store in locations that are
exposed to steam, or smoke or are very
humid or extremely dusty. Failure to
observe this precaution can cause
fire or electric shock.
Do not leave in direct sunlight or in
locations subject to very high tempera-
tures, such as in a closed vehicle on a
sunny day. Failure to observe this
precaution can cause fire.
Keep out of the reach of small children.
This product could cause injury in
the hands of a child.
Do not handle with wet hands. Failure
to observe this precaution can cause
electric shock.
CAUTION
CAUTION
Keep the sun out of the frame when
shootingbacklitsubjects. Sunlight fo-
cused into the camera when the sun
is in or close to the frame can cause
fi r e o r b u r n s .
When the product is not in use, replace
the lens caps and store out of direct
sunlight. Sunlight focused by the
lens can cause fire or burns.
Do not carry the camera or lens while
they are attached to a tripod. The
product can fall or strike other ob-
jects, causing injury.
Do not rapidly rotate the camera while
holding the grip. Your hand could
strike the tripod or tripod collar foot,
causing injury.
Before handling the camera, fully
tighten or loosen the tripod collar lock
screw according to whether the camera
will be used in a xed orientation or
rotated. If the screw is only partially
tightened, the camera may move
unexpectedly, causing injury.
For Customers in the U.S. A.
For Customers in the U.S. A.
Tested To Comply With FCC Standards
FOR HOME OR OFFICE USE
FCC Statement: This device complies with Part 15 of
the FCC Rules. Operation is subject to the follow-
ing two conditions: (1) This device may not cause
harmful interference, and (2) this device must ac-
cept any interference received, including interfer-
ence that may cause undesired operation.
CAUTION: This equipment has been tested and
found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protec-
tion against harmful interference in a residential in-
stallation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communica-
tions. However, there is no guarantee that inter-
ference will not occur in a particular installation.
If this equipment does cause harmful interference
to radio or television reception, which can be de-
termined by turning the equipment off and on, the
user is encouraged to try to correct the interference
by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between
the equipment and receiver.

EN-3
ENGLISH
• Connect the equipment into an outlet on a cir-
cuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
• You are cautioned that any changes or modifi-
cations not expressly approved in this manual
could void the user’s authority to operate the
equipment.
Notes on the Grant: To comply with Part 15 of the
FCC Rules, this product must be used with a
Fujifilm-specified ferrite-core A/V cable, USB cable,
and DC supply cord.
For Customers in Canada
For Customers in Canada
CAN ICES-3 (B)/NMB-3(B)
CAUTION: This Class B digital apparatus complies
with Canadian ICES-003.
IMPORTANT SAFETY INSTRUCTIONS
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions.
• Do not use this apparatus near water (excluding
waterproof products).
• Clean only with a dry cloth.
• Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
• Do not install near any heat sources such as ra-
diators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
• Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
• Only use attachments/accessories specified by
the manufacturer.
• Unplug this apparatus during lightning storms or
when unused for long periods of time.
• Refer all servicing to qualified service personal.
Servicing is required when the apparatus has
been damaged in any way, such as power supply
cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the ap-
paratus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
Disposal of Electrical and Electronic Equipment in
Disposal of Electrical and Electronic Equipment in
Private Households
Private Households
In the European Union, Norway, Iceland
and Liechtenstein: This symbol on the
product, or in the manual and in the
warranty, and/or on its packaging in-
dicates that this product shall not be
treated as household waste. Instead
it should be taken to an applicable
collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly,
you will help prevent potential negative conse-
quences to the environment and human health,
which could otherwise be caused by inappropriate
waste handling of this product.
The recycling of materials will help to conserve nat-
ural resources. For more detailed information about
recycling this product, please contact your local city
office, your household waste disposal service or the
shop where you purchased the product.
In Countries Outside the European Union, Norway,
Iceland and Liechtenstein: If you wish to discard this
product, including the batteries or accumulators,
please contact your local authorities and ask for the
correct way of disposal.
Australian RCM

EN-4 ENGLISH
Before Using This Product
Some lens features are not available with older
versions of the camera rmware. Be sure to up-
date the camera rmware to the latest version.
Instructions on viewing the camera rmware
version and updating camera rmware are
available from the following website:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
If you do not have access to a computer, sup-
port is available from the local distributor
listed in the “FUJIFILM Worldwide Network”
material provided with your camera.
Product Care
• When using a lens hood, do not pick up or
hold the camera using only the hood.
• Keep the lens signal contacts clean.
• Use a blower to remove dust and lint from the
glass surfaces of the lens or lter. To remove
smudges and ngerprints, apply a small
amount of lens cleaner to a soft, clean cotton
cloth or lens-cleaning tissue and clean from
the center outwards using a circular motion,
taking care not to leave smears or touch the
glass with your ngers.
• Never use organic solvents such as paint
thinner or benzene to clean the lens.
• Attach the front and rear caps when the lens
is not in use.
• Store the lens and lter in cool, dry locations
to prevent mold and rust. Do not store in
direct sunlight or with naphtha or camphor
moth balls.
• Keep the lens dry. Rusting can cause irrepara-
ble damage. Wipe o rain and water droplets.
• Leaving the lens in extremely hot locations
could cause damage or warping.
• Note that depending on the positions of the
camera and tripod, the hand holding the
camera grip may contact the tripod or tripod
collar foot when the camera is rotated.

EN-5
ENGLISH
Parts of the Lens
XF100-400mmF4.5-5.6 R LM OIS WR
ALens hood
BHood latch release
CFocus ring
DZoom ring
EAperture ring
FTripod collar lock screw
GMounting marks (focal
length)
HZoom lock switch
ILens signal contacts
JFilter access port
KTripod collar foot
LTripod foot mounting
screw
MFocus range selector
NAperture lock switch
OO.I.S. switch
PLens rotating position
index
QFront lens cap
RRear lens cap
RThe lens mount includes a rubber ring to ensure that the
lens remains dust- and splash-proof. The ring can be
replaced for a fee at any FUJIFILM service center.

EN-6 ENGLISH
Supplied Accessories
• Front lens cap
• Rear lens cap
• Lens hood
• Cloth wrapping
• Tripod collar foot
Attaching the Lens
See the camera manual for information
on attaching and removing lenses. Note
that this product is not compatible with X
mount lm cameras.
Removing the Caps
Remove the caps as shown.
Attaching the Hood
When attached, lens
hoods reduce glare
and protect the
front lens element.

EN-7ENGLISH
Removing the Hood
To remove the
hood, press and
hold the hood
latch release while
rotating the hood
counterclockwise.
The Focus Range Selector
Choose the focus range for au-
tofocus. Choose FULL to focus
on subjects at any distance,
5 m–∞ for faster focus when
photographing subjects at
distances of 5 m or more.
The Polarizing Filter
To access the polarizing lter, open the lter
access port cover.
The lter can be rotated by inserting a nger
through the access port.

EN-8 ENGLISH
The Tripod Collar Foot
To attach the tripod collar foot, align the
mounting mark on the foot with the lens rotat-
ing position index and tighten the tripod foot
mounting screw.
To rotate the camera from landscape to por-
trait orientation or back again without tak-
ing it o the tripod, loosen the tripod collar
lock screw.
QTighten the screw securely to prevent the camera rotating un-
expectedly.

EN-9ENGLISH
Zoom
Rotate the zoom ring
left to zoom out, reduc-
ing magnication and
increasing the area vis-
ible in the frame. Rotate
the ring right to zoom in,
increasing magnication
so that the subject occu-
pies more of the frame.
Zoom in
Zoom out
QUsing the zoom ring while the lens is wet makes it easier for
water to find its way inside the lens. Wipe any water from the
lens before using the zoom ring.
Optical Image Stabilization (OIS)
To use optical image stabili-
zation, slide the O.I.S. switch
to ON.
Aperture
For auto aperture control, slide
the aperture mode switch to A.
To adjust aperture
manually, slide the
switch to Zand ro-
tate the aperture ring.
Rotate the ring left for
wider apertures (low-
er f-numbers), right
for smaller apertures
(higher f-numbers).
Stop down
Open up

EN-10 ENGLISH
Specications
Type XF100-400mmF4.5-5.6 R LM OIS WR
Lens construction
21 elements in 14 groups (includes 6 extra-low dispersion elements and 1 super extra-low dispersion element)
Focal length (35mm format equivalent) f=100–400 mm (152–609 mm)
Angle of view 16.2°–4.1°
Max. aperture f/4.5–5.6
Min. aperture f/22
Aperture control
Number of blades 9 (rounded diaphragm opening)
Stop size ⁄EV (15 stops)
Focus range Full: 1.75m–infinity
Restricted: 5 m–infinity
Max. magnication T : 0.19×
External dimensions: Diameter×Length
*
(approx.)
* Distance from camera lens mount ange
W : ⌀94.8× 210.5 mm
T : ⌀94.8 ×270 mm
Weight * (approx.)
*Excluding caps, hoods, and tripod collar feet
1375 g
Filter size ⌀77 mm
QImprovements may result in unannounced changes to specifications and appearance.
QOwing to how this lens is constructed, the “Distance indicator” displayed by the camera may in some cases differ from the actual
focus distance. Use the “Distance indicator” as a guide only.
RThis lens uses linear motors to ensure fast and accurate auto focus while maintaining the highest image quality. When the camera
is turned off, the lens is disconnected from the camera body, or the playback feature is turned on, there may be an audible sound
and slight physical vibration due to the linear motor’s magnets being disengaged. This is perfectly normal and will not negatively
affect image quality or lens performance.
