Gaggenau AL 400 791 User manual

Gaggenau
Installation instructions..........................2
Notice de montage ...............................14
Instrucciones de instalación................26
AL 400 721/791
Backsplash ventilation
Hotte de plan de travail
Extractor de superficie

2
Table of Contents Installationinst r uct i ons
9Safety Definitions Saf ety Definitions
9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this
warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this
warning.
NOTICE: This indicates that damage to the appliance
or property may occur as a result of non-compliance
with this advisory.
Note: This alerts you to important information and/or
tips.

3
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAF ET Y INSTRUCTIONS READ AND SAVE THESE INSTRUCTI ONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH
THE APPLIANCE AFTER INSTALLATION IS
COMPLETE.
IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE
LOCAL ELECTRICAL INSPECTOR'S USE.
WARNING
If the information in this manual is not followed exactly,
fire or shock may result causing property damage or
personal injury.
WARNING
Do not repair, replace or remove any part of the
appliance unless specifically recommended in the
manuals. Improper installation, service or maintenance
can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done
by an authorized servicer.
WARNING
WARNING – TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
‒Installation work and electrical wiring must be done
by qualified person(s) in accordance with all
applicable codes and standards, including fire-
rated construction.
‒Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer’s
guideline and safety standards such as those
published by the National Fire Protection
Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
‒When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
‒Ducted fans must always be vented to the outdoors.
WARNING
The applicable regulations of the energy supply
companies and the regional construction regulations
must be observed when installing the hood.
WARNING
Risk of fire
Grease deposits in the grease filter can catch fire.
Never work with a naked flame near the appliance (e.g.
flambéing). Install the unit near a heat-producing
appliance for solid fuels (e.g. wood or coal) only if there
is a closed, non-detachable cover. There must be no
flying sparks.
WARNING
Risk of fire
Operating several gas burners at the same time gives
rise to a great deal of heat. The ventilation appliance
may become damaged or catch fire. The ventilation
appliance must only be combined with gas burners that
do not exceed the maximum total output of 61,000BTU/
hr (18kW). If 41,000BTU/hr (12kW) is exceeded, the
local regulations concerning room ventilation, room
size, and combination with ventilation devices in exhaust
and recirculating operation must be followed.
WARNING
To reduce risk of fire and to properly exhaust air, be
sure to duct air outside. Do not vent exhaust air into
spaces within walls, ceilings, attics, crawl spaces or
garages.
WARNING
To reduce the risk of fire, use only metal ductwork.

9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
WARNING
When the hood is operated in exhaust-air mode
simultaneously with a different burner which also makes
use of the same chimney (such as gas, oil or coal-fired
heaters, continuous-flow heaters, hot-water boilers) care
must be taken to ensure that there is an adequate
supply of fresh air which will be needed by the burner
for combustion.
Safe operation is possible provided that the under
pressure in the room where the burner is installed does
not exceed 4 Pa (0.04mbar).
This can be achieved if combustion air can flow through
non-lockable openings, e.g. in doors, windows and via
the air-intake/exhaust-air wall box or by other technical
measures, such as reciprocal interlocking, etc.
WARNING
Avoid carbon monoxide poisoning – Provide adequate
air intake so combustion gases are not drawn back into
the room.
An air-intake/exhaust-air wall box by itself is no
guarantee that the limiting value will not be exceeded.
Note: When assessing the overall requirement, the
combined ventilation system for the entire household
must be taken into consideration. This rule does not
apply to the use of cooking appliances, such as
cooktops and ovens.
CAUTION
For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
Appliance Handling Safety
Unit is heavy and requires at least two people or proper
equipment to move.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
WARNING
Risk of injury
The appliance may fall from the wall if it is not attached
properly. All fastening components must be fixed firmly
and securely in place.
WARNING
Risk of tipping over
The appliance is very narrow and can tip over easily. Do
not place appliance upright on the floor. Place the
appliance flat on the floor.
Safety Codes and Standards
This appliance complies with the latest version of one or
more of the following standards:
▯UL 507- Electric Fans
▯CAN/CSA C22.2No. 113- Fans and Ventilators
It is the responsibility of the installer to determine if
additional requirements and/or standards apply to
specific installations.
Electric Safety
WARNING
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the
electric current.
This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING
Improper grounding can result in a risk of electric
shock. Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord
is too short, have a qualified electrician install an outlet
near the appliance.

5
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
WARNING
Before you plug in an electrical cord or turn on power
supply, make sure all controls are in the OFF position.
For appliances equipped with a cord and plug, do not
cut or remove the ground prong. It must be plugged into
a matching grounding type receptacle to avoid electrical
shock. If there is any doubt as to whether the wall
receptacle is properly grounded, the customer should
have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
WARNING
To reduce the risk of fire or electric shock, do not use
this fan with any solid-state speed control device.
Installer – show the owner the location of the circuit
breaker or fuse. Mark it for easy reference.
Before installing, turn power OFF at the service panel.
Lock service panel to prevent power from being turned
ON accidentally.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
‒Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
‒Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnecting
means to prevent power from being switched on
accidentally.
When the service disconnecting means cannot be
locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
Be sure your appliance is properly installed and
grounded by a qualified technician. Installation,
electrical connections and grounding must comply with
all applicable codes.
WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges. The
connection cable can be damaged. Do not bend or
pinch connection cables during installation.
Related Equipment Safety
Remove all tape and packaging before using the
appliance. Destroy the packaging after unpacking the
appliance. Never allow children to play with packaging
material.
The appliance should only be used if installed by a
qualified technician in accordance with these
installation instructions. The manufacturer is not
responsible for any damage resulting from incorrect
installation.
Never modify or alter the construction of the appliance.
For example, do not remove leveling legs, panels, wire
covers or anti-tip brackets/screws.
Proposition 65Warning:
This product may contain a chemical known to the State
of California, which can cause cancer or reproductive
harm. Therefore, the packaging of your product may
bear the following label as required by California:

&DQFHUDQG5HSURGXFWLYH+DUPZZZ3:DUQLQJVFDJRY
67$7(2)&$/,)251,$352326,7,21:$51,1*
:$51,1*

6
General Notes General Notes
Exhaust air mode
Note: Ventilation may not exit through an already
operational smoke or exhaust chimney, nor a duct used
for ventilating furnace installation areas.
▯If the ventilation is intended to pass through a
smoke or exhaust chimney that is not in operation,
the responsible area heating inspector must give
approval.
▯If the ventilation passes through an external wall,
use a telescope wall sleeve.
Ventilation line
Note: The appliance manufacturer does not assume any
warranty for complaints attributable to the duct section.
▯The appliance achieves its optimum performance by
means of a short, straight exhaust air duct and as
large a duct diameter as possible.
▯As a result of long rough exhaust air ducts, many
duct bends or duct diameters that are smaller than
6" (150 mm), the optimum extraction performance is
not achieved and fan noise is increased.
▯The ducts or hoses for laying the exhaust air line
must be made of non-combustible material.
▯Use sealing strip for deviating duct diameters.
Electrical connection
9WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
Check your domestic installation before installing the
appliance. Pay attention to suitable fusing of your
domestic installation. The voltage and frequency of the
appliance must agree with the electrical installation (see
rating plate).
The appliance complies with protective class I and may
only be operated with a PE conductor connection.
The installation must contain a disconnector with a
contact opening of at least X” (3mm) that isolates all
poles from the mains. It must still be accessible after
installation.
Only an electrical specialist may lay or replace the
connecting lead, paying attention to the applicable
regulations.
If the mains connecting lead of this appliance is
damaged, it must be replaced with a special connecting
lead, which is obtainable from the manufacturer or the
manufacturer's after-sales service.

7
Before you begin Beforeyoubegin
Tools and parts needed
▯Screwdriver Torx T20
▯Pencil
▯Drill with ¼" (6mm) bit
▯Jigsaw
▯Tape Measure
Note: Additional materials may be necessary for
installation in solid surface countertops. Contact the
countertop manufacturer.
Parts included
Appliance dimensions
Installation accessories
[
[
AA 413722Recirculation kit
AA 010410 Air exhaust grill circulating air 39/16”
(90mm)
AD 754045 Connecting studs for aluminum flex
pipe 2x NW 515/16” (150mm) round





è¼ʚ

ê


èʌ¼ʓʘ

èʌ¼ʓʘ

é

ʎ¼ʚë

è¼ʓʘ

è¼ʚ

ʌ¼ʚʃʎ¼ʚ
 PP
èç¼ʓʘèè¼ʓʘ
ê
ëʌ¼ʚ
 
é 



èʌ¼ʓʘ
èè¼ʓʘ
ʐ¼ʓʘ

8
Prepare Installation Space Prepar e Inst al l at i onSpace
The kitchen unit must be heat-resistant to at least
200° F (90°C). The stability of the unit must be
maintained after producing the cut-out.
Produce the cut-out in the countertop for one or more
Vario appliances as shown in the installation sketch. The
angle between the cut surface and the countertop must
be 90°.
The cut edges at the sides must be flat to ensure a good
fit of the retaining springs on the appliance. In
laminated worktops, it may be necessary to fit strips at
the sides of the cut-out.
Remove shavings after cutting. Seal cut surfaces for
resistance to heat and so they are watertight.
Pay attention to a minimum gap of 3/8“ (10mm) from
the underside of the appliance to kitchen units.
Use suitable base constructions to ensure load-carrying
capacity and stability, especially in the case of thin
countertops. Pay attention to the weight of the
appliance, including any payload. Reinforcement
material used must be resistant to heat and moisture.
Note: Wait until the appliance has been installed in the
installation opening before checking that it is level.

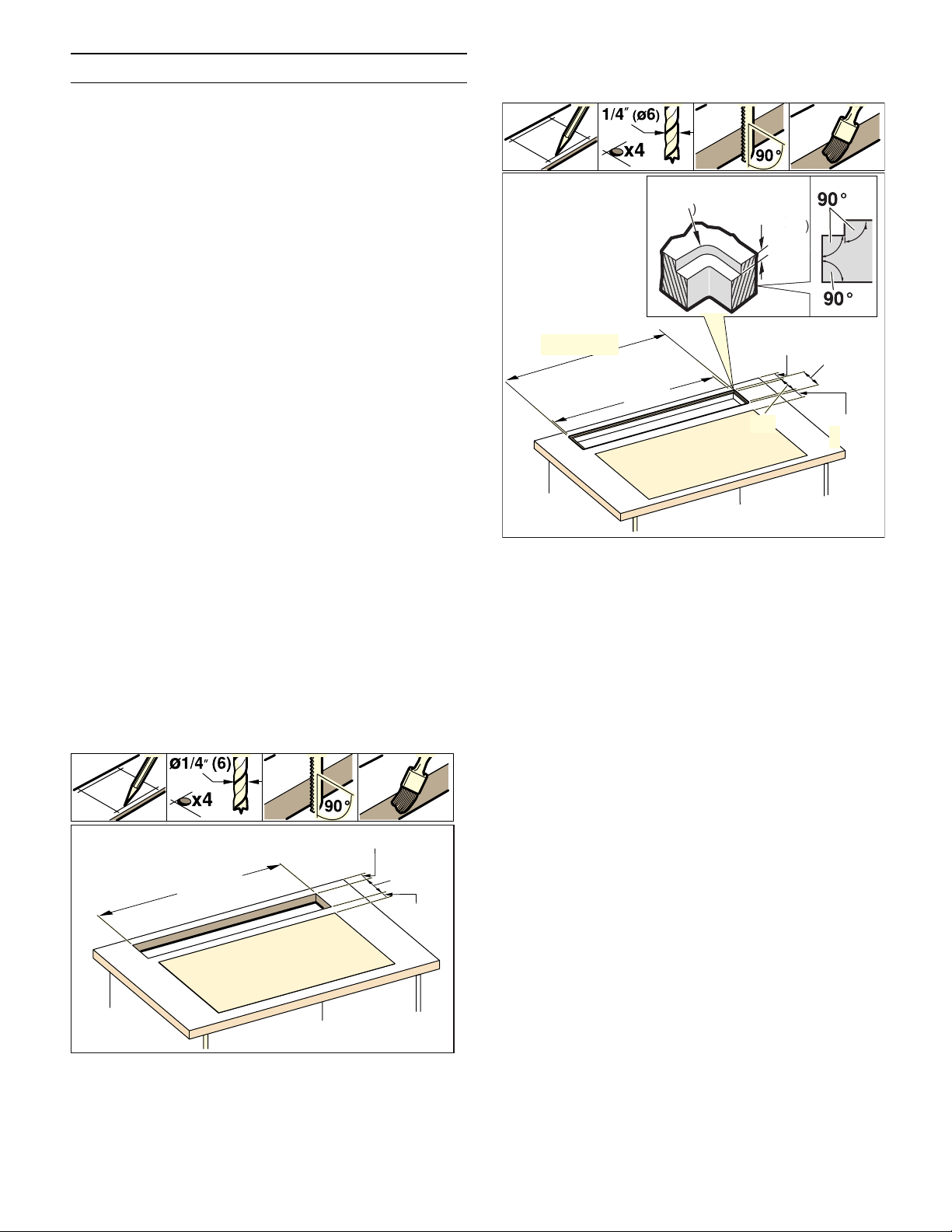

Cutting out countertop
Flush mounting: Flush mounting into a countertop is
possible.
Flush installation: The appliance can be installed in the
following temperature- and water-resistant countertops:
▯Stone countertops
▯Plastic countertops (such as Corian®)
▯Solid wood countertops: Only in consultation with
the manufacturer of the countertop (seal cut-out
edges)
▯Installation in other countertops only in
consultation with the manufacturer of the
countertop.
Installation in countertops made of particleboard is not
possible.
Note: Any cut-out work on the countertop must be
performed in a workshop according to the installation
diagram. The cut-out must be made cleanly and
precisely since the cut-out edge is visible on the
surface. Clean and degrease the cut-out edges with a
suitable cleaning agent (bear in mind silicone
manufacturer's processing instructions).




ʌ¼ʚê
ç¼ʓʘ
è¼ʚ
èʌ¼ʓʘ
 PP

èç¼ʓʘèʐ¼ʓʘ

èʌ¼ʓʘ
 PP
  















è
ʎ¼ʚ

è¼ʕʔ


è
è¼ʚ


è
ë


æ

è¼ʓʘ
ʌ¼ʚê

è¼ʕʔ

è¼ʕʔ

è¼ʕʔ
Uç¼ʓʘ è¼ʚ

è¼ʕʔ

9

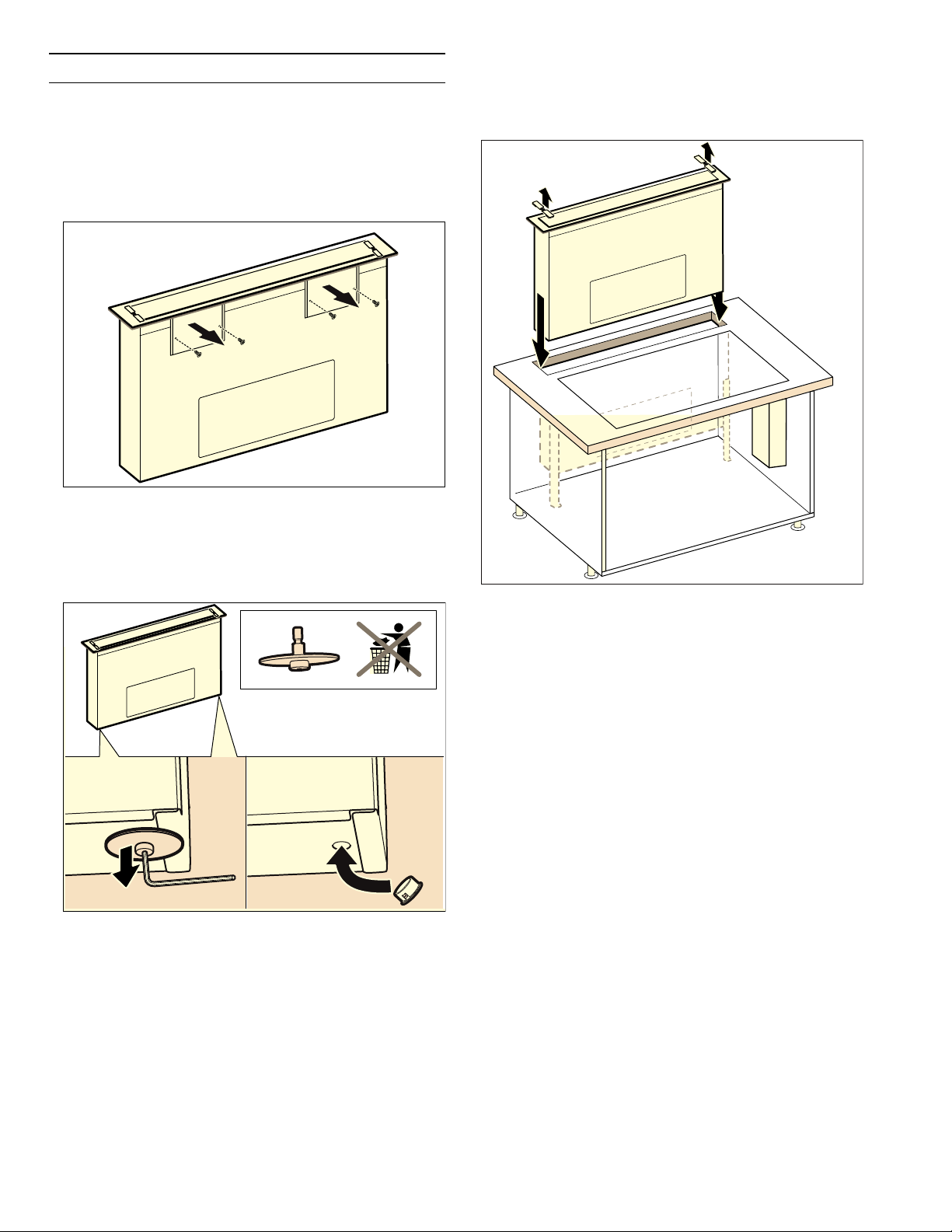

Installation Procedure Inst al l at i onProcedure
1Before inserting the appliance into the cut-out of
the countertop, remove the following transport
locks:
‒2plates on the front side of the appliance
‒2fastening screws on the underside of the
appliance
Plug holes on the underside of the device with
the locking cap.
Note: Keep the transport locks. Re-mount transport
locks before transporting the appliance (e.g. during a
move).
2Push appliance from above into the cut-out of the
countertop.
Note: Make sure that the seal on the underside of
the cover does not slide.
3Only for built-in installation: Before joining, make
sure to perform a function test! Join surrounding
gap with a suitable, temperature-resistant silicone
glue (e.g. Novasil®, Pactan®). Smooth seal joint with
a smoother recommended by the manufacturer.
Heed the processing instructions for the silicone
glue. Only start up the appliance after complete
drying of the silicone glue (at least 24hours,
depending on the room temperature).
NOTICE: Unsuitable silicone glue causes
permanent discoloration with natural stone
countertops.
4Insert appliance evenly into the cut-out. Press firmly
from above into the cut-out.
Notes
‒The appliance must sit fast in the cut-out and
may not slide (e.g. during cleaning). For cut-out
width on the upper tolerance limit, if necessary
fasten ledges on the side in the cut-out.
‒Remove both plastic parts on the left and right
of the cover.



10

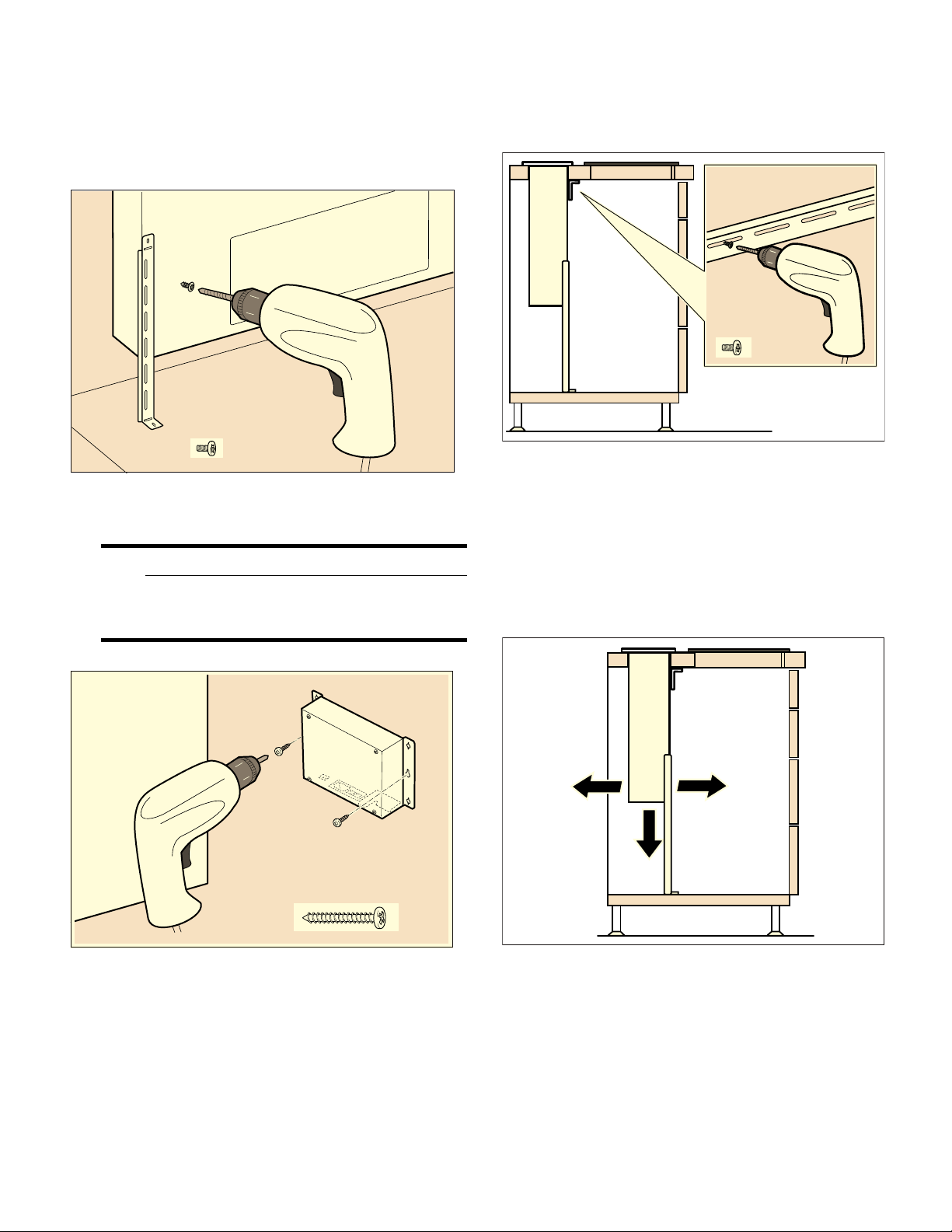

5Level the appliance in the cupboard. Ensure that
the cover for the appliance lays flat on the
countertop. Bend the lower end of the fastening
bracket by 90° at the perforation. Screw the
fastening bracket on the appliance and on the
furniture bottom with the included sheet metal
screws.
6Fasten the control unit to the side wall of the fitted
unit.
9CAUTION
Penetrating moisture may cause electric
shock. Do not secure the control unit to the
base of the fitted unit.
7Attach furniture strut. There are holes provided in
the appliance for fastening the furniture struts.
Screw the furniture struts to the appliance and to
the countertop with the included sheet metal
screws.
8Depending on the installation situation, the exhaust
air outlet may run in three different directions (A, B
and C).
Notes
‒Depending on the installation situation, different
connecting studs are required.
‒Follow the instructions for the fan module for
exhaust air outlet.
&$
%

11
9Fasten the connecting studs to the appliance.
Secure the exhaust air pipe to the connecting piece
and seal appropriately.
Connection with round pipe.
Note: If using an aluminum pipe, smooth the
connection area beforehand.
10 Connecting the connection cable: Firmly insert the
control cable from the control unit into the
appliance and the fan module. The plug must snap
into place. Connect the control unit and fan module
to the mains and check that they work correctly. If
the appliance does not work, check that the
connection cable is positioned correctly.
Note: The X1and X2connection sockets are
identical.
Additional switching output
9WARNING
Work must only be carried out on the additional
switching output by a qualified electrician in
accordance with the country-specific
requirements and standards.
The appliance has an additional switching output
X16(potential-free contact) that can be used to connect
other appliances, such as a ventilation system that is
available at the installation site. The contact is closed
when the blower is switched on, and is opened when the
blower is switched off.
The switching output is located under a cover. Maximum
switching power 30V/1A (AC/DC). The signal that is
connected to the contact must correspond to class of
protection 3.
Connection for window contact switch
AA 400 510
Work on the connection for the window contact switch
must only be carried out by a qualified electrician in
accordance with the requirements and standards of the
country in which in the appliance is being used.
The appliance has a connection (X17) for a window
contact switch. The window contact switch can be flush
mounted or surface mounted. You will receive the
window contact switch AA 400 510separately as an
accessory. Please observe the installation instructions
enclosed with the window contact switch.
If a window contact switch is connected, the extractor
hood's ventilation system will only work with the window
open. The lighting will work even if the window is
closed.
If you switch on the ventilation system with the window
closed, the button for the ventilation setting you have
selected will flash, and the ventilation system will not
switch on.
If you close the window while the ventilation system is
on, the appliance will switch the ventilation system off
within 5 seconds. The button for the ventilation setting
you have selected will flash.
The entire ventilation network and window contact
switch must be assessed by a master chimney sweep.

12
Networked operation
Several appliances can be networked together. The light
and blower on each of the appliances are operated
synchronously.
Connect the appliances in series via the connector
sockets X1and X2(equal value). The sequence of the
networking does not have any effect. If the enclosed
network cables are too short, use a commercially
available network cable (min. Cat. 5, shielded).
Maximum number of networked appliances: 20. Total
length of all of the network cables: 131 feet (40 m).
During the initial installation, a qualified electrician
must check that the system functions correctly.
If one of the networked appliances fails (power
interruption, network cable disconnected), this leads to
the blower function being blocked for the entire system.
All of the buttons on the appliance flash.
When changing the configuration, the system must be
re-initialized:

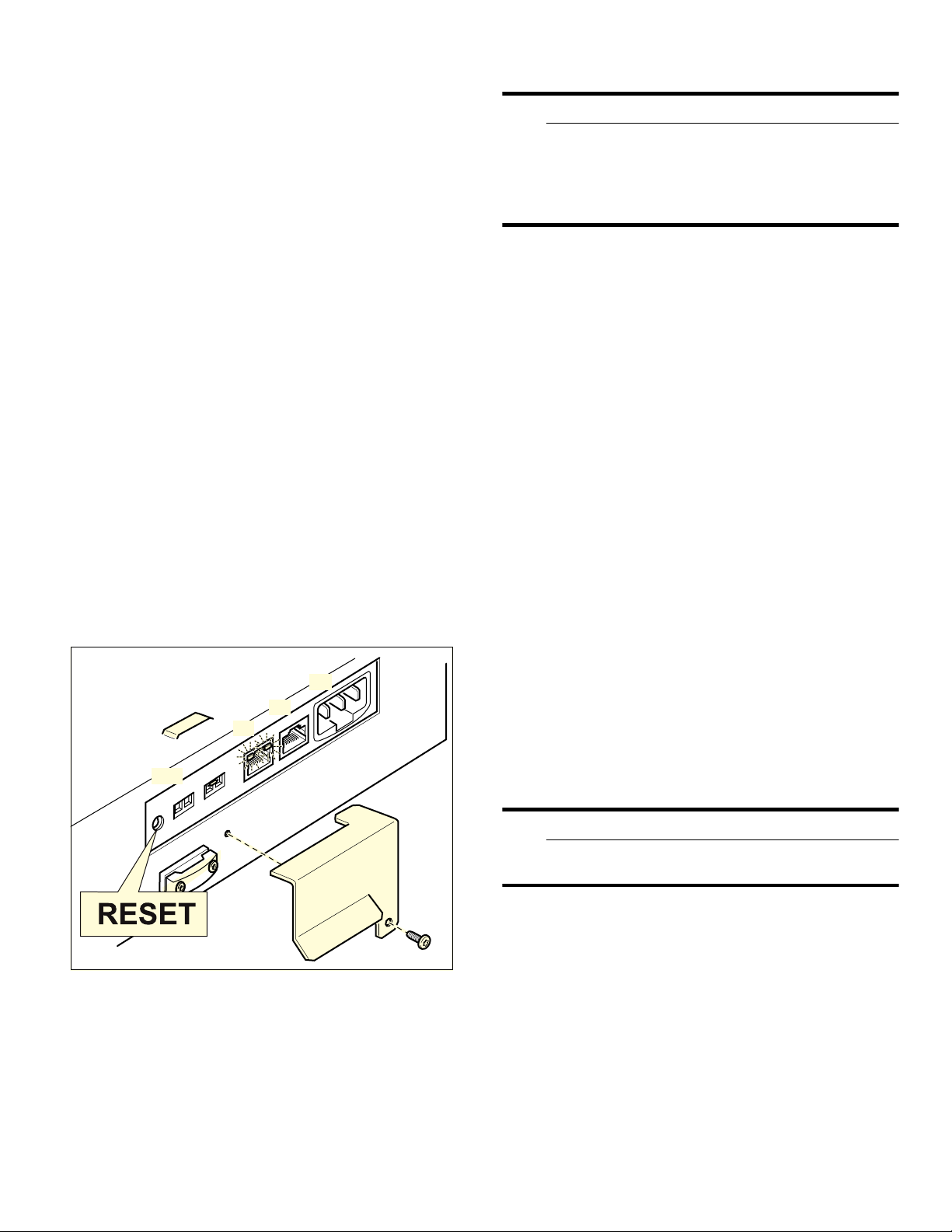

1Unscrew the cover plate.
2Press and hold the reset button until both LEDs
light up continuously (approx. 5seconds). Then
release the button within 5seconds.
3Screw on the cover plate.
4After initialization, have a qualified electrician
check that the system functions correctly.
Connect Electrical Supply
9WARNING
Risk of electric shock
Parts inside the appliance can have sharp edges.
The connection cable can be damaged. Do not
bend or pinch connection cables during
installation.
Refer to data plate for more information. See "Service"
for data plate location.
The branch-circuit breakers ampacity, the wire sizes and
the connections must conform to the requirements of
the National Electrical Code or Canadian Electrical
Code and all local codes and ordinances.
This appliance is connected with a plug
▯Plug has to be conform with NEMA
CONFIGURATIONS FOR PLUGS AND
RECEPTACLES.
▯The appliance must be properly grounded.
▯Plug must be rated not less than type 6-20 P (2-pole
3-wire grounding).
▯Only a qualified electrician should connect the
plug.
▯Install a socket outlet earthed in accordance with
regulations approx. 27" (700 mm) above the floor
behind the appliance. The socket outlet must still
be accessible after installation.

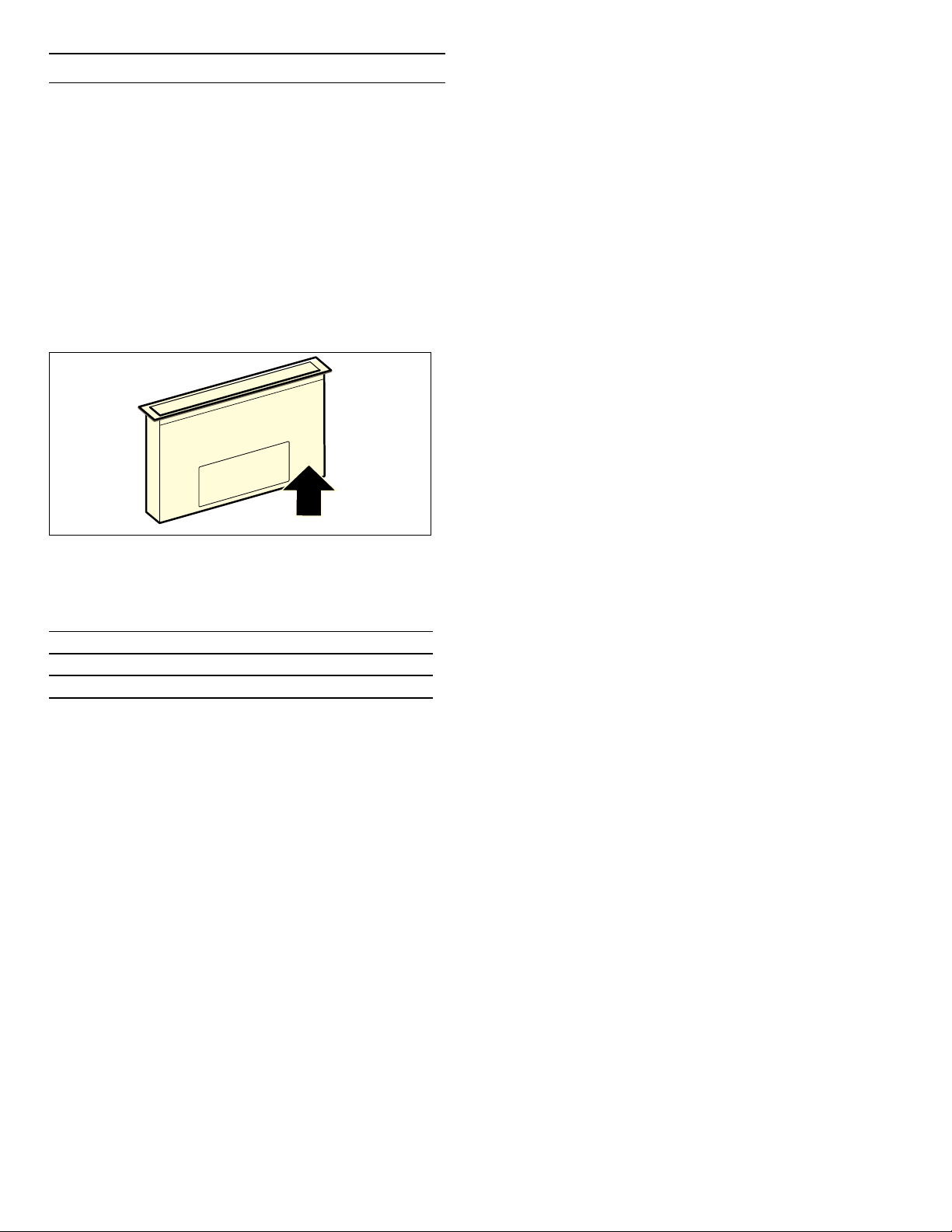

Removing appliance
Disconnect the appliance from the power supply. For
flush-mounted appliances, remove the silicone joint.
Push out the appliance from below.
9CAUTION
Damage to appliance! Don't lever device out from
above at the frame.
;
;
;
;

13
Customer service
If your appliance needs repairs, our customer service is
there for you. We work hard to help solve problems
quickly and without unnecessary service calls, getting
your appliance back up and running correctly in the
least amount of time possible.
When you call, please indicate the product number
(E-Nr.) and serial number (FD-Nr.) so that we can
support you in a qualified manner. You will find the type
plate with these numbers at the lower front side of the
appliance. To access it, open the door of the cupboard
in which the appliance is fitted.
To avoid having to search for a long time when you need
it, you can enter your appliance data and the customer
support telephone number here.
Please read the use and care instructions provided with
your appliance. Failure to do so may result in an error in
using the appliance. This could result in a service call
that instead of fixing a mechanical issue is only needed
for customer education. Such calls are not covered by
the appliance warranty.
Please find the contact data of all countries in the
enclosed customer service list.
To book a service visit and product advice
E-Nr. FD-Nr.
Customer Service O
USA 8774424436
toll-free
CANADA 8774424436
toll-free

14
Table des matières Noti ce demontage
9Définitions de sécurité Définitions desécuri té
9AVERTISSEMENT
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures
graves, voire la mort.
9ATTENTION
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures
légères ou de gravité moyenne.
AVIS : Ceci indique que la non-conformité à cet avis de
sécurité peut entraîner des dégâts matériels ou
endommager l'appareil.
Remarque : Ceci vous signale des informations et/ou
indications importantes.

15
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
CONS I GNE S DE SÉCURI T É IMPORTANTES LI REETCONSERVERCES INSTRUCTI ONS
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES INSTRUCTIONS
POUR L'USAGE DE L'INSPECTEUR ÉLECTRIQUE
LOCAL.
AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement,
il peut en résulter un incendie ou un choc électrique
causant des dommages à la propriété, des blessures ou
la mort.
AVERTISSEMENT
Ne réparez, remplacez, ni ne retirez aucune partie de
l'appareil, excepté si les manuels recommandent de le
faire. Une installation, un entretien ou une inspection
incorrects peuvent occasionner des blessures ou des
dommages matériels. Reportez-vous au présent manuel
pour obtenir des indications. Toute autre intervention
doit être effectuée par un technicien agréé.
AVERTISSEMENT
ATTENTION – AFIN DE RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURES CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒Les travaux d’installation et de raccordement
électrique doivent être effectués par une personne
qualifiée, conformément aux codes et standards de
construction, y compris ceux concernant le feu.
‒Assurez-vous que l'aération est suffisante pour
permettre la combustion et l'évacuation des gaz par
le conduit de cheminée d'un appareil à combustible
afin de prévenir le refoulement d'air. Respectez les
instructions du fabricant de l'appareil de chauffage
et les normes de sécurité, comme celles publiées
par la National Fire Protection Association (NFPA)
et par la American Society for Heating,
Refrigeration and Air Conditioning Engineers
(ASHRAE), ainsi que par les autorités locales.
‒Lorsque vous faites une ouverture dans un mur ou
un plafond, veillez à ne pas endommager les fils
électriques ou les conduites qui y sont dissimulés.
‒Les soufflantes canalisées doivent donner sur
l'extérieur.
AVERTISSEMENT
Pour l'installation de la hotte, vous devez respecter tous
les règlements des entreprises de distribution
d'électricité et de construction régionaux applicables.
AVERTISSEMENT
Risque d'incendie
Les dépôts se trouvant dans le filtre à graisse peuvent
s'enflammer. Ne jamais cuisiner à proximité de l'appareil
avec une flamme ouverte (par exemple pour faire
flamber). Installer l'appareil près d'un foyer pour
combustibles solides (bois ou charbon par exemple)
seulement s'il y a un couvercle fermé et non amovible. Il
ne faut pas qu'il se produise de projection d'étincelles.
AVERTISSEMENT
Risque d’incendie
Le fonctionnement simultané de plusieurs feux gaz
engendre une forte production de chaleur. Le cas
échéant, l'appareil de ventilation peut être endommagé
ou s'enflammer. L'appareil de ventilation doit
uniquement être combiné avec des feux gaz dont la
puissance totale maximale ne dépasse pas 61,000 BTU/
hr (18 kW). Si la puissance maximale dépasse
41,000 BTU/hr (12 kW), les prescriptions locales en
matière de ventilation, de volume de la pièce et de
combinaison avec des appareils de ventilation en mode
aspiration ou ventilation doivent être observées.
AVERTISSEMENT
Pour réduire le risque de feu et pour évacuer
correctement l'air, évacuez l'air vers l'extérieur.
N'évacuez pas l'air dans les murs, les plafonds, les
greniers, les vides sanitaires ou les garages.
AVERTISSEMENT
Pour réduire les risques de feu, utiliser uniquement des
gaines en métal.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
16
AVERTISSEMENT
Lorsque la hotte aspirante est utilisée en mode
d'évacuation d'air simultanément avec un brûleur
différent utilisant également la même cheminée, (tels
des appareils de chauffage au gaz, à l'huile ou au
charbon, des chauffe-eau instantanés ou des
chaudières à eau chaude), veillez à ce que l'apport d'air
frais soit suffisant pour assurer la combustion adéquate
du brûleur.
Un fonctionnement sans risque est possible si la sous-
pression dans la pièce où le brûleur est installé ne
dépasse pas 4Pa (0,04mbar).
On peut y parvenir en acheminant l'air requis pour la
combustion à travers des ouvertures non verrouillables,
par exemple dans les portes et fenêtres, et en
association avec des boîtiers muraux d'admission/
d'évacuation d'air fixées au mur ou grâce à d'autres
mesures techniques telles qu'un verrouillage
réciproque, etc.
AVERTISSEMENT
Évitez l'intoxication au monoxyde de carbone. –
Prévoyez une admission d'air adéquate pour empêcher
l'aspiration des gaz de combustion dans la pièce.
Un boîtier mural air d'admission/air d'échappement ne
peut garantir que la valeur limite ne sera pas dépassée.
Remarque : Lorsque vous évaluez les exigences
globales, vous devez tenir compte du système combiné
d'aération de la maison au complet. Cette règle ne
s'applique pas aux appareils de cuisson, comme les
surfaces de cuisson et les fours.
ATTENTION
Appareil conçu exclusivement pour la ventilation
générale. Ne pas utiliser pour évacuer des matières et
vapeurs dangereuses ou explosives.
Sécurité de manutention des
appareils
Cet appareil est lourd et il faut au moins deux
personnes ou l´équipement approprié pour le déplacer.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
AVERTISSEMENT
Risque de blessure
Si l'appareil n'est pas correctement fixé au mur, il risque
de tomber. Tous les éléments de fixation doivent être
montés solidement et de façon sûre.
AVERTISSEMENT
Risque de basculement
L'appareil est très étroit et peut basculer facilement. Ne
pas poser l'appareil à la verticale sur le sol. Poser
l'appareil à plat sur le sol.
Codes et normes de sécurité
Cet appareil est conforme aux plus récentes versions de
l'une ou plus des normes suivantes :
▯UL 507- Ventilateurs électrique (Electric Fans)
▯CAN/CSA C22.2No. 113- Ventilateurs et
soufflantes (Fans and Ventilators)
Il incombe à l’installateur de déterminer si des
exigences et/ou normes additionnelles s´appliquent
pour des installations spécifiques.
Sécurité électrique
AVERTISSEMENT
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-
circuit électrique, la mise à la terre réduira le risque de
choc électrique en offrant au courant électrique un fil
d'évacuation.
Cet appareil est muni d'un cordon électrique
comportant un conducteur de terre et une prise de mise
à la terre. La fiche doit être branchée dans une prise qui
a été installée et mise à la terre de façon appropriée.
AVERTISSEMENT
Une mise à la terre inadéquate peut entraîner un risque
de choc électrique. Consultez un électricien
qualifié si vous ne comprenez pas parfaitement les
instructions de mise à la terre ou si vous avez des
doutes quant à la qualité de la mise à la terre. N'utilisez
pas de rallonge. Si le cordon d'alimentation est trop
court, demandez à un électricien d'installer une prise à
proximité de l'appareil. .

17
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
AVERTISSEMENT
Avant tout raccordement de cordon électrique ou toute
mise sous tension, assurez-vous que toutes les
commandes sont en position OFF (d'arrêt).
Pour les appareils dotés d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise à la terre. Le
cordon doit être branché dans une prise de courant
adaptée de type mise à la terre pour éviter tout risque
d'électrocution. S'il y a un doute en ce qui concerne la
mise à la terre de la prise murale, le client devra
s'adresser à un électricien qualifié.
S'il y a lieu, conformément au Code national de
l'électricité (ou au Code canadien de l'électricité), cet
appareil doit être installé sur un circuit de dérivation
séparé.
AVERTISSEMENT
Pour réduire le risque de feu ou de choc électrique, ne
pas utiliser cet aérateur avec un variateur de vitesse à
semi-conducteur.
Installateur – Indiquer au propriétaire l’emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant l'installation, mettre l'appareil hors service au
panneau de service. Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne soit
accidentellement rétabli.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES
CORPORELLES, VEUILLEZ SUIVRE LES
INSTRUCTIONS SUIVANTES :
‒Utilisez cet appareil seulement de manière
conforme à l'usage prévu par le fabricant. Si vous
avez des questions, contactez le fabricant.
‒Avant le nettoyage ou l'entretien de l'appareil,
mettez-le hors tension sur le tableau électrique et
verrouillez les dispositifs de sectionnement afin
d'empêcher toute remise sous tension accidentelle.
S'il est impossible de verrouiller les dispositifs de
sectionnement, fixez de manière sûre au tableau
électrique un dispositif d'alerte bien visible , par
exemple une étiquette.
S'assurer que l'appareil est installé et mis à la terre par
un technicien qualifié. L'installation, les connexions
électriques et la mise à la terre doivent être conformes à
tous les codes applicables.
AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de branchement
peut être endommagé. Ne pas couder ni coincer le
cordon de branchement pendant la pose.
Équipement de sécurité
Enlever le ruban adhésif et l’emballage avant d’utiliser
l’appareil. Détruire l’emballage après avoir déballé
l’appareil. Ne jamais laisser les enfants jouer avec les
matériaux de conditionnement.
Utilisez uniquement l’appareil électroménager s’il a été
installé par un technicien qualifié conformément aux
présentes instructions d’installation. Le fabricant ne
peut pas être tenu responsable de tous dommages
causés par une installation inadéquate.
Ne jamais modifier ni altérer la configuration de
l'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de câblage ou
les fixations/vis antibasculement.
Avertissement issu de la
proposition 65 :
Ce produit pourrait contenir un produit chimique
reconnu par l'État de la Californie comme cancérigène
ou ayant des effets nocifs sur la reproduction. Par
conséquent, l'emballage de votre produit pourrait
porter l'étiquette suivante, comme requis par la
Californie :

&DQFHUHWGRPPDJHVjODUHSURGXFWLRQ
ZZZ3:DUQLQJVFDJRY
$9(57,66(0(17
$9(57,66(0(17,668'(/$352326,7,21â'(/e7$7'(
/$&$/,)251,(â

18
Instructions Générales Inst r uct i ons Général es
Mode évacuation
Remarque : Il ne faut pas rejeter l'air usé dans une
cheminée d'évacuation en service, ni dans un conduit
servant à la ventilation de pièces où sont installés des
foyers.
▯Pour rejeter l'air dans un conduit de fumées qui
n'est pas en service, il faut demander l'accord du
maître ramoneur compétent.
▯Si l'air est évacué à travers le mur extérieur de
l'habitation, il faut utiliser un caisson mural
télescopique.
Conduit d'évacuation
Remarque : Le fabricant de l’appareil décline toute
garantie en cas de réclamation imputable à des
problèmes liés au parcours des conduits.
▯L'appareil atteindra un rendement supérieur si le
conduit d'évacuation est court et droit et que son
diamètre est grand.
▯Si les conduits d'évacuation sont longs, présentent
de nombreux coudes ou ont un diamètre inférieur à
6" (150mm), la puissance maximale d'aspiration ne
sera pas atteinte et le ventilateur fera plus de bruit.
▯Les tuyaux rigides ou souples constituant le conduit
d'évacuation doivent être fabriqués dans un
matériau ininflammable.
▯Pour raccorder des tuyaux de diamètres différents,
utiliser du ruban d’étanchéité.
Branchement électrique
9AVERTISSEMENT
Risque de choc électrique
Les pièces se trouvant dans l'appareil peuvent
présenter des arêtes vives. Le cordon de
branchement peut être endommagé. Ne pas
couder ni coincer le cordon de branchement
pendant la pose.
Avant de procéder au branchement électrique, vérifier
l'installation du logement. S'assurer que l'installation
électrique du logement est suffisamment protégée. La
tension et la fréquence de l'appareil doivent
correspondre à celles de l'installation électrique (voir la
plaquette d'identification).
L'appareil est de la classe de protection I et doit
obligatoirement être raccordé à une prise avec terre.
Il faut prévoir dans l'installation un disjoncteur
multipolaire ayant une distance d'ouverture des
contacts d'au moins 3 mm (X”) et restant accessible
après la pose.
Seul un électricien qualifié est habilité à poser ou à
remplacer le cordon d'alimentation électrique, dans le
respect des règles et normes en vigueur.
Si le cordon d'alimentation électrique de cet appareil
est endommagé, il faut le remplacer par un cordon
spécial disponible auprès du fabricant ou de son
service après-vente.

19
Avant de commencer Avantdecommencer
Outils et pièces nécessaires
▯Tournevis à empreinte Torx T20
▯Crayon
▯Perceuse avec mèche ¼" po (6mm)
▯Scie sauteuse
▯Ruban à mesurer
Remarque : Des matériaux supplémentaires peuvent
être nécessaires pour installer les plans de travail à
surface solide. Contacter le fabricant du plan de travail.
Pièces comprises
Cotes de l'appareil
Accessoires d'installation
[
[
AA 413722Module de recirculation
AA 010410 Grille de sortie d'air recyclé 90 mm
AD 754045 Raccords pour tuyau en aluminium
2 x VN 150 mm rond





è¼ʚ

ê


èʌ¼ʓʘ

èʌ¼ʓʘ

é

ʎ¼ʚë

è¼ʓʘ

è¼ʚ

ʌ¼ʚʃʎ¼ʚ
 PP
èç¼ʓʘèè¼ʓʘ
ê
ëʌ¼ʚ
 
é 



èʌ¼ʓʘ
èè¼ʓʘ
ʐ¼ʓʘ

20
Préparation des meubles Prépar at i ondes meubles
Le meuble où la table de cuisson est encastrée doit
résister à la chaleur jusqu'à une température de 200° F
(90°C). La stabilité du meuble doit rester garantie après
les opérations de découpe.
Réaliser la découpe dans le plan de travail pour un ou
plusieurs appareils Vario, conformément au schéma de
pose. Le plan de coupe doit faire un angle de 90° avec
le plan de travail.
Les bords de coupe latéraux doivent être plans afin de
garantir la fixation des ressorts de maintien sur
l'appareil. Dans le cas de plans de travail multicouches,
fixer éventuellement des baguettes sur les côtés de la
découpe.
Après les opérations de découpe, éliminer les copeaux.
Sceller les plans de coupe de façon qu'ils résistent à la
chaleur et soient étanches à l'eau.
Respecter une distance minimale de 3/8“ (10 mm) entre
le dessous de l'appareil et les éléments du meuble.
En particulier si le plan de travail est peu épais, assurer
sa capacité de résistance et sa stabilité en le renforçant
au moyen de structures adaptées. Tenir compte du
poids des appareils, sans oublier leur contenu et leurs
accessoires. Le matériau utilisé pour le renforcement
doit résister à la chaleur et à l'humidité.
Remarque : Vérifier l'aplomb de l'appareil seulement
après l'avoir installé dans la découpe.
Découper le plan de travail
Pose en affleurement: L'appareil peut être posé en
affleurement dans un plan de travail.
Pose en affleurement: L'appareil peut être encastré
dans des plans de travail résistant à la chaleur et à
l'eau, fabriqués dans les matériaux suivants :
▯pierre
▯matière plastique ou Corian®
▯bois massif : seulement avec l'accord avec le
fabricant du plan de travail (sceller les bords de
coupe)
▯La pose dans d'autres types de plan de travail :
seulement avec l'accord avec le fabricant du plan
de travail.
La pose dans de plan de travail de panneaux de
particules n'est pas autorisée.
Remarque : Toutes les découpes du plan de travail
doivent être faits dans un atelier spécialisé,
conformément au schéma de pose. La découpe doit être
nette et précise, car le bord de coupe est visible en
surface. Nettoyer et dégraisser les bords de coupe avec
un produit de nettoyage adéquat (respecter les
instructions d'application du fabricant du silicone).




ʌ¼ʚê
ç¼ʓʘ
è¼ʚ
èʌ¼ʓʘ
 PP

èç¼ʓʘèʐ¼ʓʘ

èʌ¼ʓʘ
 PP
  















è
ʎ¼ʚ

è¼ʕʔ


è
è¼ʚ


è
ë


æ

è¼ʓʘ
ʌ¼ʚê

è¼ʕʔ

è¼ʕʔ

è¼ʕʔ
Uç¼ʓʘ è¼ʚ

è¼ʕʔ
