GARANT HCT User manual

GARANT
DIGITALE MESSUHR HCT
434342
BEDIENUNGSANLEITUNG
User guide | Ръководство за потребителя | Betjeningsvejledning | Käyttöohje |
Instructions d'utilisation | Manuale d’uso | Upute za rukovanje | Naudojimo instrukcija |
Gebruiksaanwijzing | Instruksjonsbok | Instrukcja obsługi | Manual de instruções |
Manual de utilizare | Руководство по эксплуатации | Bruksanvisning | Návod na obsluhu |
Navodila za uporabo | Manual de instrucciones | Návod k použití | Kezelési útmutató
de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu

Compliance Statement USA
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. this device must accept any interference received, including interference that may cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equip-
ment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communi-
cations. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will
be required to correct the interference at his own expense.

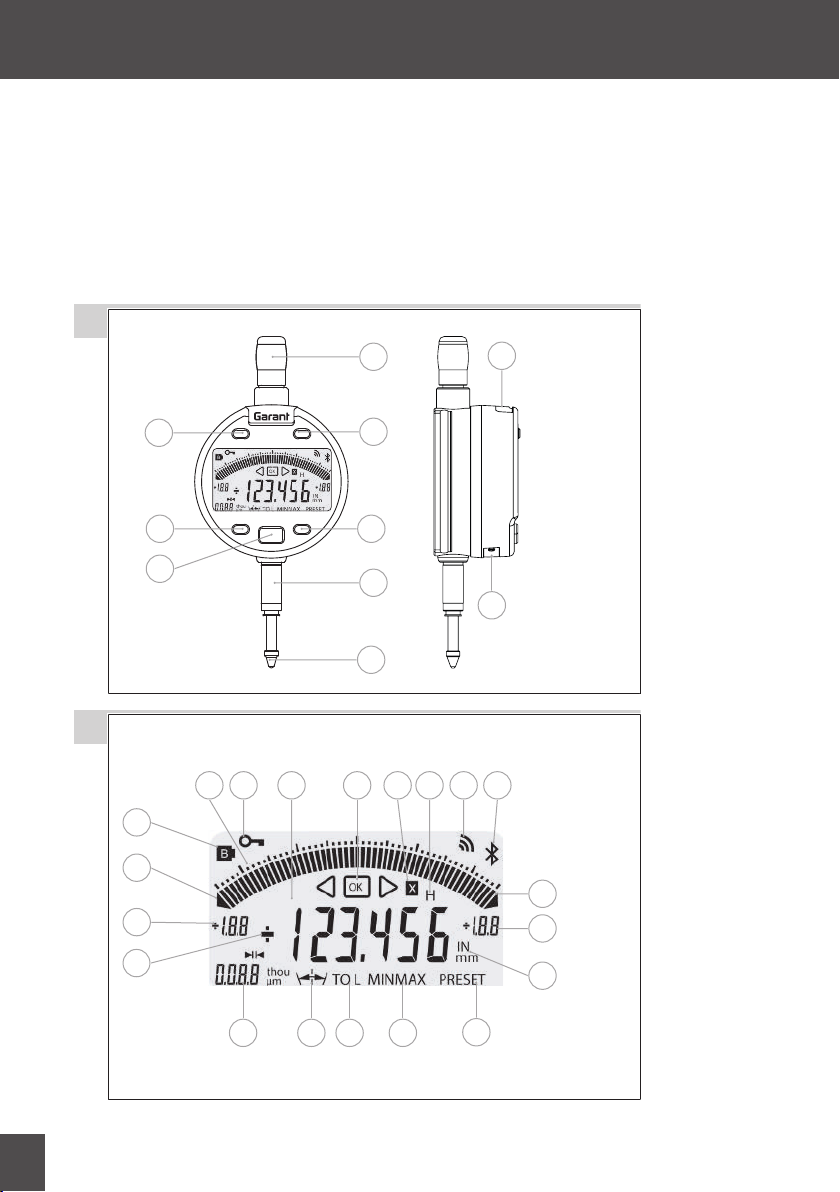

A
1 2
3
45
6
7
89
10
B
11
12
13 14 15 16
17
18
19
20
21
22
23 24
25 26 27
28 29
30
2

www.hoffmann-group.com 3

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
Inhaltsverzeichnis
1. Identifikationsdaten ........................................................................................................................................... 6
2. Allgemeine Hinweise........................................................................................................................................... 6
2.1. Symbole und Darstellungsmittel........................................................................................................................................ 6
2.2. Begriffserklärung ...................................................................................................................................................................... 6
2.3. Weiterführende Informationen........................................................................................................................................... 6
3. Sicherheit ............................................................................................................................................................. 6
3.1. Grundlegende Sicherheitshinweise .................................................................................................................................. 6
3.2. Bestimmungsgemäße Verwendung ................................................................................................................................. 6
3.3. Sachwidriger Einsatz ............................................................................................................................................................... 6
3.4. Persönliche Schutzausrüstung............................................................................................................................................ 7
4. Transport.............................................................................................................................................................. 7
5. Gerätebeschreibung ........................................................................................................................................... 7
6. Geräteübersicht................................................................................................................................................... 7
6.1. Messuhr........................................................................................................................................................................................ 7
6.2. Tastenfunktionen ..................................................................................................................................................................... 7
6.3. Displayübersicht....................................................................................................................................................................... 7
7. Bedienung............................................................................................................................................................ 8
7.1. Ein- und ausschalten, Zurücksetzen.................................................................................................................................. 8
7.2. Strichskala einstellen............................................................................................................................................................... 8
7.3. Erste Menüebene...................................................................................................................................................................... 8
7.3.1. SET (Normalmodus) ........................................................................................................................................ 9
7.3.2. PRE (Preset-Werteingabe)............................................................................................................................. 9
7.3.3. MODE (Messen von Minimum, Maximum, Delta)................................................................................ 10
7.3.4. INTE (2 Punkte Modus)................................................................................................................................... 10

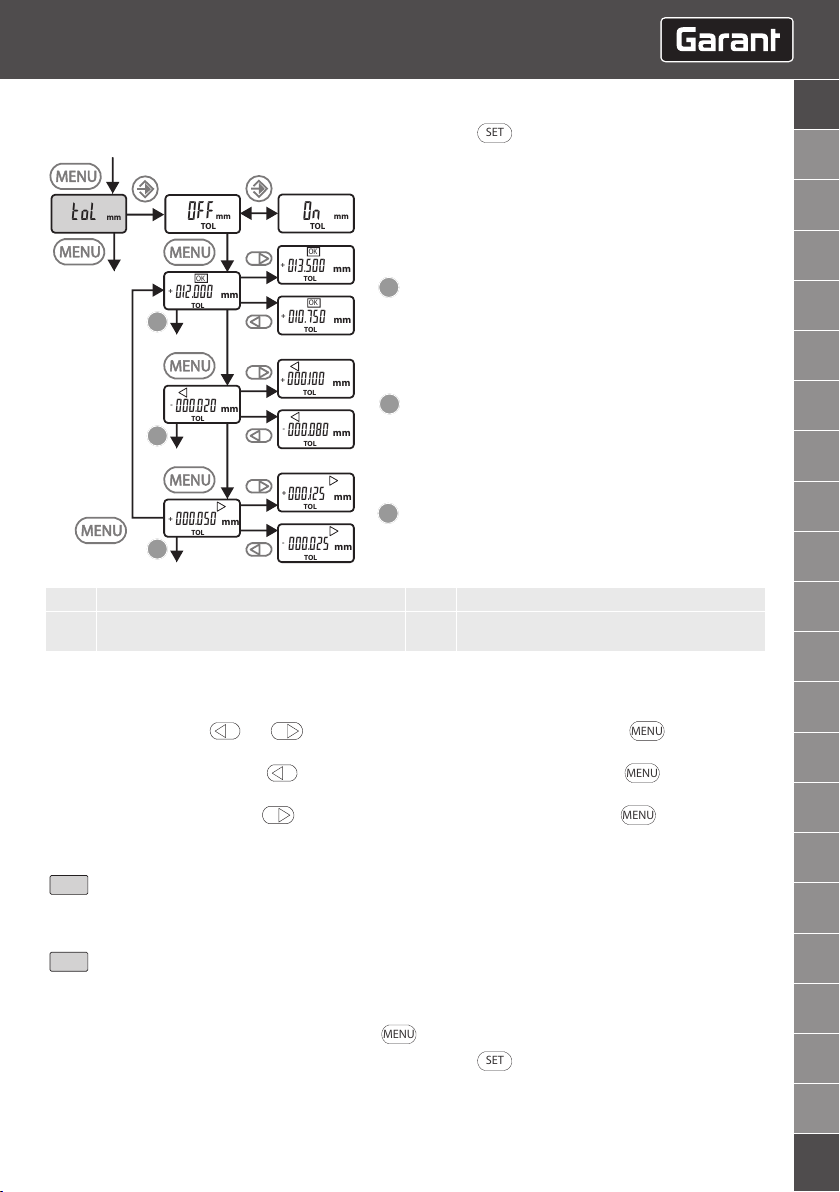

7.3.5. TOL (Toleranzen).............................................................................................................................................. 10
7.3.6. DIR (Messrichungswahl)................................................................................................................................ 11
7.3.7. BT (Bluetooth) ................................................................................................................................................... 11

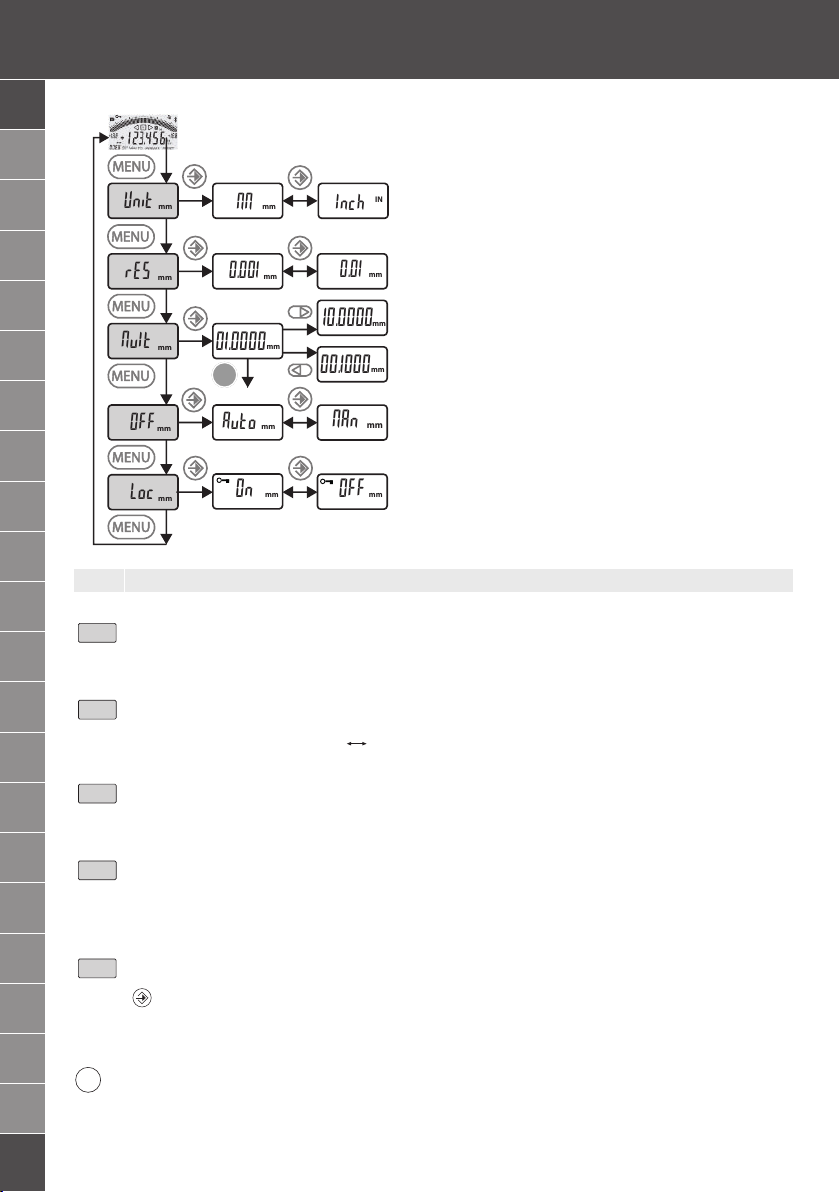

7.4. Zweite Menüebene.................................................................................................................................................................. 11
7.4.1. UNIT (Messeinheitenauswahl)..................................................................................................................... 12
7.4.2. RES (Ziffernschrittwert).................................................................................................................................. 12
7.4.3. Mult (Multiplikator) ......................................................................................................................................... 12
7.4.4. OFF (Automatischer Ausschaltmodus) .................................................................................................... 12
7.4.5. LOC (Tastatursperre)....................................................................................................................................... 12

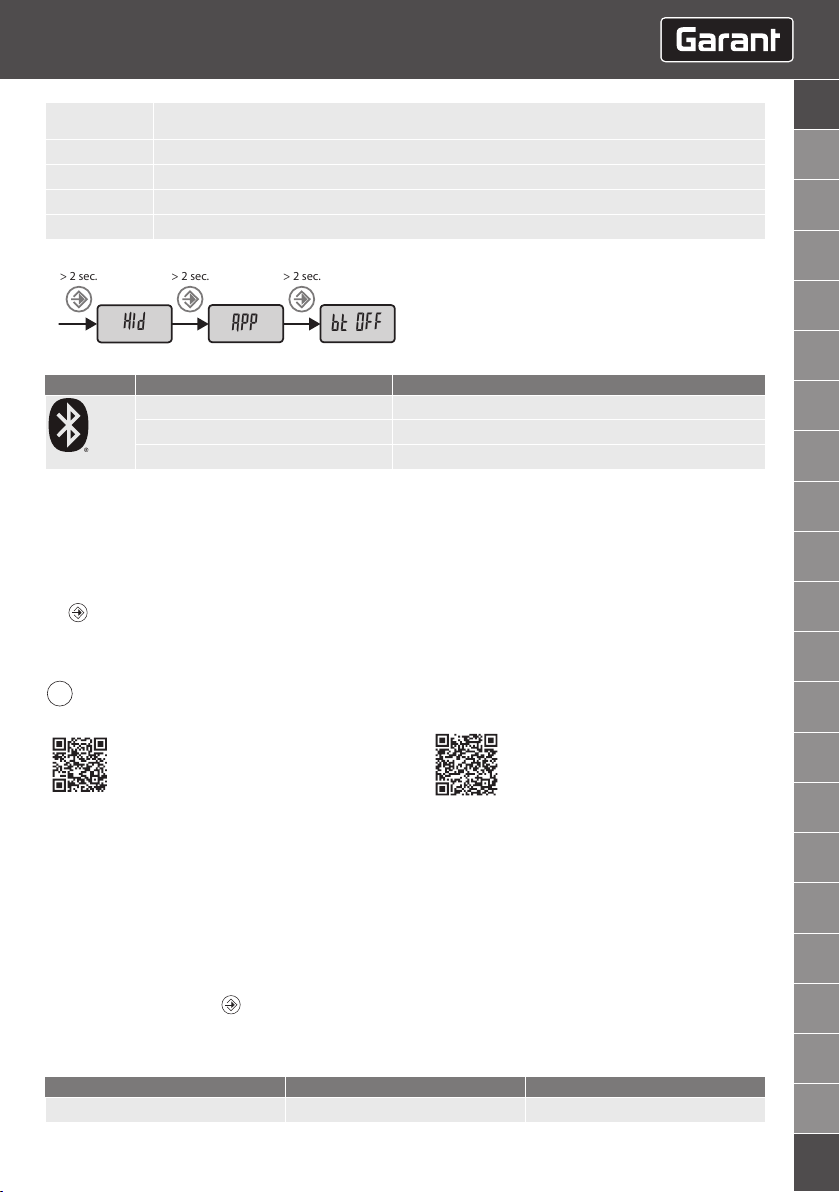

8. Messwerte mit BT übertragen ............................................................................................................................ 12
8.1. BT-Verbindung herstellen ..................................................................................................................................................... 12
8.2. Messwert über HID-Verbindung zu PC übertragen..................................................................................................... 13
8.3. HCT-APP herunterladen......................................................................................................................................................... 13
8.4. Messwert mit HCT-APP übertragen................................................................................................................................... 13
9. Wartung................................................................................................................................................................ 13
9.1. Batterie wechseln..................................................................................................................................................................... 14
4

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
10. Reinigung............................................................................................................................................................. 14
11. Störungstabelle ................................................................................................................................................... 14
12. Lagerung .............................................................................................................................................................. 14
13. Technische Daten ................................................................................................................................................ 15
13.1. Messuhr........................................................................................................................................................................................ 15
13.2. Bluetooth..................................................................................................................................................................................... 15
14. Recycling und Entsorgung.................................................................................................................................. 16
15. EU / UK Konformitätserklärung.......................................................................................................................... 16
www.hoffmann-group.com 5

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
1. Identifikationsdaten
Produkt 434342 Digitale Messuhr 12,5
Version 01 Originalbedienungsanleitung
Erstellungsdatum 05/2022
2. Allgemeine Hinweise
Bedienungsanleitung lesen, beachten, für späteres Nachschlagen aufbewahren und jederzeit verfügbar halten.
2.1. SYMBOLE UND DARSTELLUNGSMITTEL
Warnsymbole Bedeutung
GEFAHR
Kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet-
zung führt, wenn sie nicht vermieden wird.
WARNUNG
Kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet-
zung führen kann, wenn sie nicht vermieden wird.
VORSICHT
Kennzeichnet eine Gefahr, die zu einer leichten oder mittle-
ren Verletzung führen kann, wenn sie nicht vermieden wird.
ACHTUNG
Kennzeichnet eine Gefahr, die zu Sachschäden führen kann,
wenn sie nicht vermieden wird.
i
Kennzeichnet nützliche Tipps und Hinweise sowie Informa-
tionen für einen effizienten und störungsfreien Betrieb.
2.2. BEGRIFFSERKLÄRUNG
Der in dieser Bedienungsanleitung verwendete Begriff „BT“ bedeutet „Bluetooth®“.
Der in dieser Bedienungsanleitung verwendete Begriff „HID“ bedeutet „Human Interface Device“.
Der in dieser Bedienungsanleitung verwendete Begriff „HCT-APP“ bedeutet „Hoffmann Group Connected Tools-App“.
2.3. WEITERFÜHRENDE INFORMATIONEN
Dieses Gerät lässt sich zusammen mit der Hoffmann Group Connected Tools App nutzen. Weitere Infor-
mationen unter ho7.eu/hct
3. Sicherheit
3.1. GRUNDLEGENDE SICHERHEITSHINWEISE
Elektrischer Strom Verletzungsgefahr durch stromführende Komponenten.
» Nur im Innenbereich bei geringer Luftfeuchtigkeit verwenden.
» Vor Beginn aller Montage-, Reinigungs- und Wartungsarbeiten, Batterien aus Ge-
rät entfernen.
Austretender Elektrolyt Augen- und Hautreizungen durch austretenden, giftigen und ätzenden Elektrolyt.
» Augen- und Körperkontakt vermeiden.
» Bei Kontakt, betroffene Stelle sofort mit viel Wasser auswaschen, Arzt aufsuchen.
3.2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Für den industriellen und privaten Gebrauch.
Nur in technisch einwandfreiem und betriebssicherem Zustand verwenden.
Nur entsprechend der technischen Daten verwenden.
3.3. SACHWIDRIGER EINSATZ
Vibrationen, ruckartige Bewegungen, Erschütterungen und Schläge vermeiden.
Nicht in explosionsgefährdeten Bereichen verwenden.
Keiner starken Hitze, direkter Sonnenbestrahlung oder offenem Feuer aussetzen.
Gehäuse nur an Batterieabdeckung für Batteriewechsel öffnen.
6

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
Keine eigenmächtigen Umbauten vornehmen.
3.4. PERSÖNLICHE SCHUTZAUSRÜSTUNG
Nationale und regionale Vorschriften zur Sicherheit und Unfallverhütung beachten. Schutzkleidung wie Fußschutz und
Schutzhandschuhe entsprechend der jeweiligen Tätigkeit und den zu erwarteten Risiken wählen und bereitstellen.
4. Transport
In Originalverpackung bei Temperaturen zwischen -10°C und +60°C transportieren. Gegen Herunterfallen sichern.
5. Gerätebeschreibung
Digitale Messuhr zum Messen von Längen und Längendifferenzen sowie für Vergleichs- Ebenheits-, Lage- oder Rundlauf-
messungen.
Digitalanzeige mit zusätzlicher Strichskala.
Externe Datenübertragung über Proximity-Kabel (USB), Power-RS (Power-USB) oder über BT.
Externe Datenübertragung über Proximity-Kabel (USB) oder über Power-RS (Power-USB).
6. Geräteübersicht
6.1. MESSUHR
A
1 MENU-Taste 6 Einspannschaft Ø8 oder 3/8”
2 SET-Taste 7 Kugeltaster Ø2/M2.5 oder 4-48-UNF
3 DATA-Taste 8 Abhebekapsel
4 Taste (links) 9 Buchse für Proximity-Kabel
5 Taste (rechts) 10 Batterieeinschub oder Netzkabelbuchse
6.2. TASTENFUNKTIONEN
MENU
MENU Wechselt zwischen den Funktionen der zwei Funktionsebenen der Messuhr. Die erste Ebene enthält
Grundfunktionen, die zweite Ebene erweiterte Funktionen.
SET
SET Bestätigt eine Auswahl.
Schaltet die Messuhr aus.
DATA Wechselt innerhalb einer Funktion zum nächsten Schritt.
Wechselt zwischen BT-Modi OFF / HID / APP.
Übermittelt Messwerte.
Links /
Rechts
Definieren den Anzeigebereich der Strichskala.
Reduzieren/Erhöhen den Zahlenwert schrittweise.
Aktivieren die Einstellung von Nominalwert und Toleranzgrenzen.
6.3. DISPLAYÜBERSICHT
B
11 Batterie schwach 21 Oberer Grenzwert überschritten
12 + / - Anzeige 22 Toleranzanzeiger
13 Tastatursperre 23 Unterer Grenzwert Strichskala
14 Anzeige von 6 Ziffern 24 Oberer Grenzwert Strichskala
15 Festhalten des Messwerts 25 Einheit und Skalenteilungswert
16 Datenübertragung 26 Toleranz-Modus
17 Masseinheit mm / INCH 27 MIN/MAX/DELTA-Modus
18 Preset-Modus 28 Multiplikator
19 Strichskala 29 BT-Verbindung
20 Unterer Grenzwert unterschritten 30 Symmetrische Toleranzen
www.hoffmann-group.com 7

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
7. Bedienung
7.1. EIN- UND AUSSCHALTEN, ZURÜCKSETZEN
1. Beliebige Taste drücken, um Messuhr einzuschalten.
2. Wird die Messuhr das erste Mal eingeschaltet, Messeinheit wählen. Siehe UNIT (Messeinheitenauswahl) [}Seite12].
» Messuhr wechselt nach 10 Minuten Inaktivität in Stand-By, wenn Funktion [OFF] auf [Auto] gesetzt ist. Siehe OFF
(Automatischer Ausschaltmodus) [}Seite12].
3.
SET
mindestens 2 Sekunden drücken, um direkt in Stand-By zu wechseln.
4.
SET
mindestens 4 Sekunden drücken, um Messuhr vollständig auszuschalten.
» Der Referenzwert geht verloren.
5.
SET
und
MENU
mindestens 4 Sekunden gleichzeitig drücken, um Messuhr auf Werkseinstellungen zurückzusetzen.
» [Reset] wird angezeigt.
» Alle Einstellungen gehen verloren.
7.2. STRICHSKALA EINSTELLEN
Um den Teilungswert der Strichskala zu ändern, kurz auf oder drücken.
Um die Anzeige der Toleranzgrenzen symmetrisch zur Mittellinie auszurichten, gleichzeitig auf und
drücken.
7.3. ERSTE MENÜEBENE
Um auf Funktionen der ersten Menüebene zuzugreifen,
MENU
kurz drücken.
Um Änderungen zu übernehmen und zum Hauptdisplay zurückzukehren,
SET
drücken.
8

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
SEt mm
0,000mm
12.345mm
MIN
23.456
MAX
mm
toL mm
On mm
TOL
OFF mm
TOL
bt HId APP rESEt NAC
bt OFF
IntE OFF
ANin
MIN
mm
PRESET
-
ANin mm
PRESET
MIN
+
ANAHmm
PRESET
MAX
dir 0,001 mm
+
0,001mm
-
PrE mm
000,000mm
PRESET
123,456 mm
PRESET
+
123,456 mm
PRESET
-
NodEmm
normm Nin mm
MIN
dELtA
MINMAX
NAH
MAX
mm
1
2
1 Direkte Werteeingabe siehe PRE (Preset-Wertein-
gabe) [}Seite9]
2Toleranzeigabe siehe TOL (Toleranzen) [}Sei-
te10]
7.3.1. SET (Normalmodus)
SEt mm
Normalmodus: Anzeige auf „0“ setzen.
Min-(Max-)Modus: Voreinstellung auf gemessenem Min-(Max-)Wert.
7.3.2. PRE (Preset-Werteingabe)
PrE mm
Schrittweise Eingabe von Ziffernwerten
1. Für Wertreduzierung drücken. Für Werterhöhung .drücken.
2. Länger drücken, um Änderungsgeschwindigkeit zu erhöhen.
3. Werte mit
SET
, oder
MENU
speichern.
Direkte Eingabe von Ziffernwerten
www.hoffmann-group.com 9

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
0 0 0
1
2
4. Um die nächste Ziffer zu wählen, drücken.
5. Um den nächsten Ziffernwert zu wählen,
SET
drücken.
7.3.3. MODE (Messen von Minimum, Maximum, Delta)
NodE mm
i
Die Strichskala gibt immer den aktuellen Messwert an.
Wechselt den Modus der Ziffernanzeige zwischen Normal (aktueller Messwert), MIN, MAX oder DELTA.
- Kurzer Druck auf
SET
setzt den gespeicherten MIN/MAX-Wert zurück [CLEAR].
- Langer Druck (>2s) auf
SET
registriert aktuellen Messwert als Preset-Wert.
7.3.4. INTE (2 Punkte Modus)
IntE
Kalibriert das Gerät auf gemessene MIN / MAX - Werte.
Kalibrieren
1. Preset-Wert eingeben. Siehe PRE (Preset-Werteingabe) [}Seite9].
2. Die Funktion [INTE] auswählen.
3. -AMIN (DIR- und MIN - Modus) wählen zur Messung der größten Länge.
4. +AMIN (DIR+ und MIN - Modus) wählen zur Längen- und Abstandsmessung.
5. +AMAX (DIR+ und MAX - Modus) wählen zur Messung von Aussen- und Innendurchmessern.
6. Messung unter Einbezug des Scheitelpunkts durchführen.
7. Gerät mit Modus [SET] und Betätigung der Taste einstellen.
» Gerät ist eingestellt und messbereit.
Messen
üGewünschte Messungen unter Einbezug des Scheitelpunkts durchführen.
1. Ziffernanzeige speichert und gibt die gemessenen MIN-, bzw. MAX-Werte an.
» Vor Messung den Messwert durch kurzes Betätigen der Taste
SET
zurücksetzen.
7.3.5. TOL (Toleranzen)
toL mm
Toleranzgrenzen werden durch die Eingabe von oberen und unteren Abweichungen gegenüber dem Nominalwert
festgelegt.
Toleranzwerte können in der Betriebsart MIN, MAX oder DELTA angezeigt werden.
Um Innenmaße zu messen, kann die Zuordnung der Anzeigefarben des Toleranzanzeigers (rot und gelb) vertauscht
werden, indem die Eingabereihenfolge der Toleranzabweichungen (obere Abweichung < untere Abweichung) ver-
tauscht wird.
Sind keine Toleranzgrenzen festgelegt, sind die Anzeigefarben des Toleranzanzeigers deaktiviert.
10

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
Toleranzen über Menüführung eingeben
Um Änderungen zu übernehmen und zum Hauptdisplay zurückzukehren,
SET
drücken.
toL mm
OFFmm
TOL
On mm
TOL
012,000 mm
TOL
+
000,020 mm
TOL
-
000,050
TOL
+
OK
mm
013,500 mm
TOL
+
OK
010,750 mm
TOL
+
OK
000,100 mm
TOL
000,080 mm
TOL
-
+
000,125
TOL
mm
000,025
TOL
mm
-
+
1
4
2
3
4
4
1 Nominalwert eingeben 2 Untere Toleranzgrenze eingeben
3 Obere Toleranzgrenze eingeben 4 Direkte Werteingabe siehe PRE (Preset-Werteinga-
be) [}Seite9]
Toleranzen direkt eingeben
Direkte Werteingabe siehe PRE (Preset-Werteingabe) [}Seite9].
1. Nominalwert eingeben: und mindestens 2 Sekunden drücken, dann Wert eingeben.
MENU
drücken, um
zum Hauptdisplay zurückzukehren.
2. Untere Toleranzgrenze eingeben: mindestens 2 Sekunden drücken, dann Wert eingeben.
MENU
drücken, um zum
Hauptdisplay zurückzukehren.
3. Obere Toleranzgrenze eingeben: mindestens 2 Sekunden drücken, dann Wert eingeben.
MENU
drücken, um zum
Hauptdisplay zurückzukehren.
7.3.6. DIR (Messrichungswahl)
dir
Die Messrichtungswahl ist in positiver und negativer Richtung möglich.
7.3.7. BT (Bluetooth)
bt
Siehe BT-Verbindung herstellen [}Seite12].
7.4. ZWEITE MENÜEBENE
Um auf Funktionen der zweiten Menüebene zuzugreifen,
MENU
mindestens zwei Sekunden drücken.
Um Änderungen zu übernehmen und zum Hauptdisplay zurückzukehren,
SET
drücken.
www.hoffmann-group.com 11

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
Unit
rES
mm
mm
Nult
OFF
mm
mm
Loc mm
NN Inch IN
mm
0,001 0,01
mm mm
mm
01.0000
Auto mm
NAn mm
On mm OFF mm
mm
10.0000
mm
00.1000
1
1Direkte Werteingabe siehe PRE (Preset-Werteingabe) [}Seite9]
7.4.1. UNIT (Messeinheitenauswahl)
Unit mm
Funktion zur Wahl der Einheit (mm/Inch).
7.4.2. RES (Ziffernschrittwert)
rES mm
Funktion zur Wahl des Ziffernschrittwerts. 0.01 0.001.
7.4.3. Mult (Multiplikator)
Nult mm
Funktion zur Multiplikationsfaktorauswahl.
7.4.4. OFF (Automatischer Ausschaltmodus)
OFFmm
Man = deaktiviert.
Auto = aktiv (Automatischer Ausschaltmodus nach 10 Minuten ohne Bedienung der Messuhr).
7.4.5. LOC (Tastatursperre)
Loc
mm
Nur Taste ist aktiv.
8. Messwerte mit BT übertragen
8.1. BT-VERBINDUNG HERSTELLEN
i
Ist das BT-Modul aktiv, verbindet sich die Messuhr automatisch mit einem verfügbaren BT-Gerät (dem Master). Um die Mes-
suhr mit einem neuen BT-Gerät zu verbinden, muss die bestehende Kopplung über das Menü [RESET] gelöscht werden.
Zur Konfiguration des BT-Moduls stehen die folgenden Optionen zur Verfügung:
12

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
[HID] Virtuelle Tastatur. Kompatibel mit aktuellen Geräten ohne Installation eines Treibers. (HID = Human In-
terface Device)
[APP] Aktiviert den APP – Modus.
[BT OFF] Deaktiviert das BT-Modul (aktive Verbindung wird getrennt).
[RESET] Hebt BT-Kopplung auf.
[MAC] Zeigt die MAC (Media Access Control) -Adresse an.
BT-Verbindung über Menüführung (siehe Erste Menüebene) oder mittels Direkteingabe herstellen:
HId APP
bt OFF
> 2 sec. > 2 sec. > 2 sec.
Statusanzeige der Bluetooth-Verbindung:
Statusanzeige Erklärung
Kein Bluetooth-Symbol Bluetooth deaktiviert.
Bluetooth-Symbol blinkt Nach Bluetooth-Geräten suchen.
Bluetooth Symbol leuchtet Mit Bluetooth-Gerät verbunden.
8.2. MESSWERT ÜBER HID-VERBINDUNG ZU PC ÜBERTRAGEN
üBT-Verbindung im Modus HID.
1. BT am PC aktivieren.
2. PC über BT mit Messuhr koppeln.
» BT-Symbol der Messuhr leuchtet.
3. Zielanwendung (z.B. MS Excel) am PC starten.
4. In Zielanwendung Cursor auf Einfügestelle für Datenübertragung setzen.
5. drücken.
» Messwert wird übertragen.
8.3. HCT-APP HERUNTERLADEN
i
Mit der HCT-APP werden Daten vom Messmittel am Endgerät dargestellt. Messmittel und Endgerät müssen über Bluetooth
verbunden sein.
Hoffmann Group CT-APP für iOS Hoffmann Group CT-App für Android
üInternetverbindung ist vorhanden.
üEndgerät ist betriebsbereit.
1. HCT-APP auf Smartphone oder Tablet herunterladen.
2. HCT-APP installieren.
» HCT-APP ist installiert.
8.4. MESSWERT MIT HCT-APP ÜBERTRAGEN
üHoffmann Group Connected Tools auf Smartphone oder Tablet heruntergeladen.
üBluetooth am Smartphone und an Messuhr aktiviert.
üBT im Modus APP an Messuhr aktiviert.
1. Messuhr in Geräteliste der HCT-App auswählen.
2. Daten durch Drücken von übertragen oder direkt über HCT-App anfordern.
» Messwerte werden in HCT-App gespeichert und können als CSV-Datei exportiert werden.
9. Wartung
Intervall Wartungsarbeit Auszuführen von
Nach eigenen Vorschriften Rekalibrierung nach C1 Cal Kundenservice Hoffmann Group
www.hoffmann-group.com 13

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
9.1. BATTERIE WECHSELN
1. Batteriefach vorsichtig mit Schlitzschraubendreher aufhebeln.
2. Batterie CR2032 austauschen (Pluspol zeigt nach oben).
3. Batteriefach einsetzen und in Gehäuse drücken.
10. Reinigung
Verunreinigungen mit sauberem, weichem und trockenem Tuch entfernen. Nach Kontakt mit Flüssigkeiten, mechanische
Teile gut trocknen. Keine chemischen, alkoholischen, schleifmittel- oder lösemittelhaltigen Reinigungsmittel verwenden.
11. Störungstabelle
Störung Mögliche Ursache Maßnahme
Display ohne Anzeige. Batterie ist leer. Vollgeladene Batterien gleichen Typs
einsetzen.
Anzeigen auf Display schlecht lesbar. Batterie ist schwach.
Keine Verbindung mit HCT-APP Bluetooth ist deaktiviert. Bluetooth an Messmittel und Endgerät
aktivieren.
ERR0 Überdrehzahl, falscher Sensorabstand
oder Ausrichtung.
Sensor ist defekt.
SET-Taste, um Fehler zu löschen.
Kundenservice Hoffmann Group kontak-
tieren.
ERR1 Paritätsfehler Verbindungsparameter prüfen.
ERR2 Unbekannter Befehl Befehl nicht unterstützt.
ERR3 Sensormessbereich überschritten. SET-Taste, um Fehler zu löschen.
ERP4 RS-Puffer voll Kommunikationsgeschwindigkeit än-
dern oder Anzahl der Befehle reduzie-
ren.
ERR8 Fehlgeschlagener Flash-Zugriff. SET-Taste, um Fehler zu löschen.
Gerät AUS und EIN schalten.
Kundenservice Hoffmann Group kon-
taktieren.
ERR9 Fehlgeschlagener Flash-Zugriff. Kundenservice Hoffmann Group kontak-
tieren.
ERR.BT0 BT-Verbindungsparameter außerhalb
der empfohlenen Werte.
BT-Verbindungsparameter oder Verbin-
dungsintervall ändern.
ERR.BT1 undefinierter Fehler. Gerät AUS und EIN schalten.
Batterie prüfen.
ERR.BT2 BT-Initialisierung fehlgeschlagen. Gerät AUS und EIN schalten.
Kundenservice Hoffmann Group kon-
taktieren.
ERR.BT4 Kommunikationsfehler zwischen Mikro-
controller und BT Modul.
Gerät AUS und EIN schalten.
Kundenservice Hoffmann Group kontak-
tieren.
ERR.BT5 BT-Modul wurde zurückgesetzt. Gerät neu mit BT verbinden.
NO DATA Datenübertragung fehlgeschlagen. BT -Verbindung prüfen.
NO.BT BT-Modul ist nicht vorhanden. Beliebige Taste drücken um Gerät ohne
BT-Verbindung zu verwenden.
12. Lagerung
In Originalbox bei Temperaturen zwischen -10°C und +60°C lagern. Nicht in Nähe von ätzenden, aggressiven, chemischen
Substanzen, Lösungsmitteln, Hitze, Feuchtigkeit und Schmutz lagern.
14

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
13. Technische Daten
13.1. MESSUHR
Angabe 12.5mm 25mm
Messbereich 12.5mm 25mm
Fehlergrenze
(Ziffernschrittwert 10μm)
10μm (±1 digit) 10μm (±1 digit)
Fehlergrenze
(Ziffernschrittwert 1μm
3μm 4μm
Fehlergrenze
(Ziffernschrittwert 0.1μm)
1.8μm 2.2μm
Wiederholbarkeit 2μm 2μm
Gewicht 119g 123g
Messkraft (Standard) 0.8-1.4N 0.8-1.7N
Maximale
Verstellgeschwindigkeit
1.7m/s
Anzahl der Messungen pro Sekunde Messung: 10 /s
Betriebsart MIN/MAX: 20 /s
Maßeinheit mm / Inch
Maximum Preset
(Ziffernschrittwert 10μm)
±9999.99 mm / ±399.9995IN
Maximum Preset (Ziffernschrittwert
1μm)
±999.999 mm / ±39.99995IN
Maximum Preset (Ziffernschrittwert
0.1μm)
±99.9999 mm / ±3.999995IN
Schrittwert Strichskala minimal 0.2μm – maximal1 mm / min0.01 thou - 0.05IN
Messspanne Strichskala minimal ±5 μm - maximal ±25 mm / min ± 0.25 thou –maximal ± 1.25IN
Messsystem Sylvac inductive system (patentiert)
Versorgung 1 x 3V Lithiumbatterie, Typ CR2032, Kapazität 220mAh
Datenausgang RS232/USB kompatibel
Arbeitstemperatur +5°C bis +40°C
Lagertemperatur -10°C bis +60°C
Elektromagnetische
Verträglichkeit
gemäß EN 61326-1
IP-Spezifikation
gemäß IEC60529
IP 54
Befestigung und Platzbedarf Ø8h6 (3/8’’) Befestigung, austauschbarer M2.5 (4-48-UNF) Messeinsatz (gemäß
DIN 878)
13.2. BLUETOOTH
Angabe Wert
Frequenzband 2.4GHz
Bluetooth-Version 5.0
Modulationsverfahren GFSK (Gaussian Frequency Shift Keying)
Maximale Sendeausgangsleistung Klasse 3: 1mW (0dBm)
Reichweite Im Freien: bis 45m
www.hoffmann-group.com 15

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digitale Messuhr HCT
Angabe Wert
Im industriellen Umfeld: 1– 5m
Batterielaufzeit Bluetooth im HID-Modus aktiviert.
Annahme: Messwerte werden über 8 Stunden an 5 Ta-
gen pro Woche alle 60 Sekunden gesendet.
Resultierende Batterielaufzeit bis zu 6200h.
Bluetooth im APP-Modus aktiviert.
Annahme: Messwerte werden über 8 Stunden an 5 Ta-
gen pro Woche alle 60 Sekunden gesendet.
Resultierende Batterielaufzeit bis zu 3200h.
Bluetooth ausgeschaltet.
Batterielaufzeit 14.000h.
Bei Verwendung des Battery Packs Art.-Nr. 404310 PACK erhöhen sich die angegebenen Batterielaufzeiten um den Faktor
fünf.
14. Recycling und Entsorgung
Digitale Messuhr und Batterie nicht im Hausmüll entsorgen.
Die landesspezifischen Vorschriften für Entsorgung sind anzuwenden. Verbraucher sind verpflichtet, Batte-
rien, Akkus und digitale Messuhr zu einer geeigneten Sammelstelle zu bringen.
15. EU / UK Konformitätserklärung
Hiermit erklärt die Hoffmann Supply Chain GmbH, dass dieses drahtlose Gerät die Richtlinie 2014/53/EU und die Bestim-
mungen für Funkgeräte (UK Radio Equipment Regulations 2017) einhält. Der vollständige Text der Konformitätserklärung
ist unter hoffmann-group.com/service/downloads/doc verfügbar. Die Pflichten der Hoffmann Supply Chain GmbH werden
in Großbritannien durch die Hoffmann UK Quality Tools Ltd, Holborn Hill, Birmingham, B7 5JR, United Kingdom, umgesetzt.
16

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
Contents
1. Identification data............................................................................................................................................... 19
2. General instructions............................................................................................................................................ 19
2.1. Symbols and means of representation............................................................................................................................. 19
2.2. Explanation of terms ............................................................................................................................................................... 19
2.3. Further information................................................................................................................................................................. 19
3. Safety.................................................................................................................................................................... 19
3.1. Grouped safety messages ..................................................................................................................................................... 19
3.2. Intended use .............................................................................................................................................................................. 19
3.3. Reasonably foreseeable misuse.......................................................................................................................................... 19
3.4. Personal protective equipment .......................................................................................................................................... 20
4. Transport.............................................................................................................................................................. 20
5. Device description............................................................................................................................................... 20
6. Device overview .................................................................................................................................................. 20
6.1. Dial indicator.............................................................................................................................................................................. 20
6.2. Button functions....................................................................................................................................................................... 20
6.3. Display overview....................................................................................................................................................................... 20
7. Operation ............................................................................................................................................................. 21
7.1. Switching on and off, resetting........................................................................................................................................... 21
7.2. Setting the scale........................................................................................................................................................................ 21
7.3. First menu level......................................................................................................................................................................... 21
7.3.1. SET (normal mode).......................................................................................................................................... 22
7.3.2. PRE (input of preset values) ......................................................................................................................... 22
7.3.3. MODE (measuring the minimum, maximum, delta)........................................................................... 23
7.3.4. INTE (2 points mode) ...................................................................................................................................... 23
7.3.5. TOL (tolerances)................................................................................................................................................ 23
7.3.6. DIR (selection of measuring direction)..................................................................................................... 24
7.3.7. BT (Bluetooth) ................................................................................................................................................... 24
7.4. Second menu level .................................................................................................................................................................. 24
7.4.1. UNIT (selection of unit of measurement)................................................................................................ 25
7.4.2. RES (resolution)................................................................................................................................................. 25
7.4.3. Mult (multiplier)................................................................................................................................................ 25
7.4.4. OFF (automatic switch-off mode).............................................................................................................. 25
7.4.5. LOC (keyboard lock)........................................................................................................................................ 25
8. Transferring measurement values via BT.......................................................................................................... 25
8.1. Establishing a BT connection ............................................................................................................................................... 25
8.2. Transferring measurement values to the PC via the HID connection................................................................... 26
8.3. Downloading HCT app........................................................................................................................................................... 26
8.4. Transferring measurement values using the HCT APP............................................................................................... 26
9. Maintenance ........................................................................................................................................................ 26
9.1. Changing the battery.............................................................................................................................................................. 27
www.hoffmann-group.com 17

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digital dial indicator HCT
10. Cleaning ............................................................................................................................................................... 27
11. Faults table........................................................................................................................................................... 27
12. Storage ................................................................................................................................................................. 27
13. Technical data...................................................................................................................................................... 28
13.1. Dial indicator.............................................................................................................................................................................. 28
13.2. Bluetooth..................................................................................................................................................................................... 28
14. Recycling and disposal........................................................................................................................................ 29
15. EU/UK declaration of conformity ....................................................................................................................... 29
18

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
1. Identification data
Product 434342 Digital dial indicator 12.5
Version 01 Original operating instructions
Date created 05/2022
2. General instructions
Read the instructions for use, follow them and keep them available for later reference.
2.1. SYMBOLS AND MEANS OF REPRESENTATION
Warning symbols Meaning
DANGER
Indicates a hazard which if not avoided will lead to death or
serious injury.
WARNING
Indicates a hazard which if not avoided may lead to death or
serious injury.
CAUTION
Indicates a hazard which if not avoided may lead to minor or
moderate injury.
NOTICE
Indicates a hazard which if not avoided may lead to damage
to property.
i
Indicates useful tips and instructions together with informa-
tion for efficient and problem-free operation.
2.2. EXPLANATION OF TERMS
The term “BT” in these operating instructions means “Bluetooth®”.
The term “HID” in these operating instructions means “Human Interface Device”.
The term “HCT APP” in these operating instructions means “Hoffmann Group Connected Tools app”.
2.3. FURTHER INFORMATION
This device can be used together with the Hoffmann Group Connected Tools app. For further information
see ho7.eu/hct
3. Safety
3.1. GROUPED SAFETY MESSAGES
Electric current Risk of injury due to live components.
» Only use indoors where there is a low level of humidity.
» Before starting any installation, cleaning or maintenance work, remove the bat-
teries from the device.
Leaking electrolyte Eye and skin irritation due to leaking, toxic and corrosive electrolyte.
» Avoid contact with your eyes and body.
» In the event of contact, rinse out the affected area immediately with plenty of
water and consult a doctor.
3.2. INTENDED USE
For both industrial and private use.
Use only in a technically perfect and safe condition.
Use it only in accordance with the technical data.
3.3. REASONABLY FORESEEABLE MISUSE
Avoid vibration, abrupt movement, shaking, impacts.
Do not use in explosion hazard areas.
Do not expose the work lamp to intense heat, direct sunlight or naked flames.
www.hoffmann-group.com 19

de
en
bg
da
fi
fr
it
hr
lt
nl
no
pl
pt
ro
ru
sv
sk
sl
es
cs
hu
GARANT Digital dial indicator HCT
Open the casing only at the battery cover to change the batteries.
Do not make any unauthorised modifications.
3.4. PERSONAL PROTECTIVE EQUIPMENT
Comply with the national and regional regulations for safety and accident prevention. Select and provide protective work
wear such as safety shoes and safety gloves appropriate for the risks associated with the intended activities.
4. Transport
Transport in the original packaging at temperatures between -10°C and +60°C. Prevent from falling.
5. Device description
Digital dial indicator for measuring lengths and differences in lengths and for taking reference, flatness, positional and run-
out measurements.
Digital display with additional scale.
External data transmission via proximity cable (USB), Power-RS (power USB) or via BT.
External data transmission via proximity cable (USB) or via Power-RS (power USB).
6. Device overview
6.1. DIAL INDICATOR
A
1 MENU button 6 Clamping shank Ø8 or 3/8"
2 SET button 7 Ball contact point Ø2/M2.5 or 4-48-UNF
3 DATA button 8 Lifting cap
4 Button (left) 9 Socket for proximity cable
5 Button (right) 10 Battery insert or power cable socket
6.2. BUTTON FUNCTIONS
MENU
MENU Switches between the functions of the two function levels on the dial indicator. The first level con-
tains basic functions; the second contains advanced functions.
SET
SET Confirms a selection.
Switches off the dial indicator.
DATA Moves to the next step within a function.
Switches between the BT modes OFF / HID / APP.
Transfers measurement values.
Left /
right
Define the display area for the scale.
Reduce/increase the numerical value step by step.
Activate the setting for the nominal value and tolerance limits.
6.3. DISPLAY OVERVIEW
B
11 Low battery 21 Upper limit value exceeded
12 + / - display 22 Tolerance indicator
13 Keyboard lock 23 Lower limit value of scale
14 Display of 6 digits 24 Upper limit value of scale
15 Hold the measurement value 25 Unit and scale graduation
16 Data transmission 26 Tolerance mode
17 Unit of measurement mm / INCH 27 MIN/MAX/DELTA mode
18 Preset mode 28 Multiplier
19 Scale 29 BT connection
20 Lower limit value undershot 30 Symmetrical tolerances
20
