GARANT Blaspistole mit Düsenset
1. Identifikationsdaten
Version 01 Originalbedienungsanleitung
2. Allgemeine Hinweise
Bedienungsanleitung lesen, beachten, für späteres Nachschlagen aufbewahren und jederzeit verfügbar halten.
3. Sicherheit
3.1. GRUNDLEGENDE SICHERHEITSBESTIMMUNGEN
VORSICHT
Überschreiten des Arbeitsdrucks
Verletzungsgefahr durch platzenden Schlauch.
» Arbeitsdruck von 10bar nicht überschreiten.
» Nur an Leitungen, Kompressoren anschließen, die ein Überschreiten des Arbeitsdrucks verhindern.
3.2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Zur Verwendung mit Druckluft.
Für den industriellen und privaten Gebrauch.
Nur in technisch einwandfreiem und betriebssicherem Zustand verwenden.
3.3. SACHWIDRIGER EINSATZ
Nicht mit Flüssigkeiten, anderen Gasen oder Druckluftflaschen verwenden.
Keine eigenmächtigen Umbauten vornehmen.
Nicht auf Personen oder Tiere richten.
Maximal zulässigen Arbeitsdruck nicht überschreiten.
Schlauch nicht knicken oder belasten.
Nicht in explosionsgefährdeten Bereichen verwenden.
Keiner starken Hitze, direkter Sonnenbestrahlung, offenem Feuer oder Flüssigkeiten aussetzen.
Nicht für den Gebrauch durch Kinder geeignet.
3.4. SCHUTZAUSRÜSTUNG
Bei Verwendung Schutzbrille, Schutzhandschuhe und Gehörschutz tragen.
Nationale und regionale Vorschriften zur Sicherheit und Unfallverhütung beachten. Schutzkleidung wie Fußschutz und
Schutzhandschuhe müssen entsprechend der bei der jeweiligen Tätigkeit zu erwartenden Risiken gewählt, bereitgestellt
und getragen werden.
3.5. PERSONENQUALIFIKATION
Fachkraft für mechanische Arbeiten
Fachkraft im Sinne dieser Dokumentation sind Personen, die mit Aufbau, mechanischer Installation, Inbetriebnahme, Stö-
rungsbehebung und Wartung des Produkts vertraut sind und über folgende Qualifikationen verfügen:
Qualifizierung / Ausbildung im Bereich Mechanik gemäß den national geltenden Vorschriften.
Unterwiesene Person
Unterwiesene Personen im Sinne dieser Dokumentation sind Personen, die für die Durchführung von Arbeiten in den Berei-
chen Transport, Lagerung und Betrieb unterwiesen worden sind.
4. Geräteübersicht

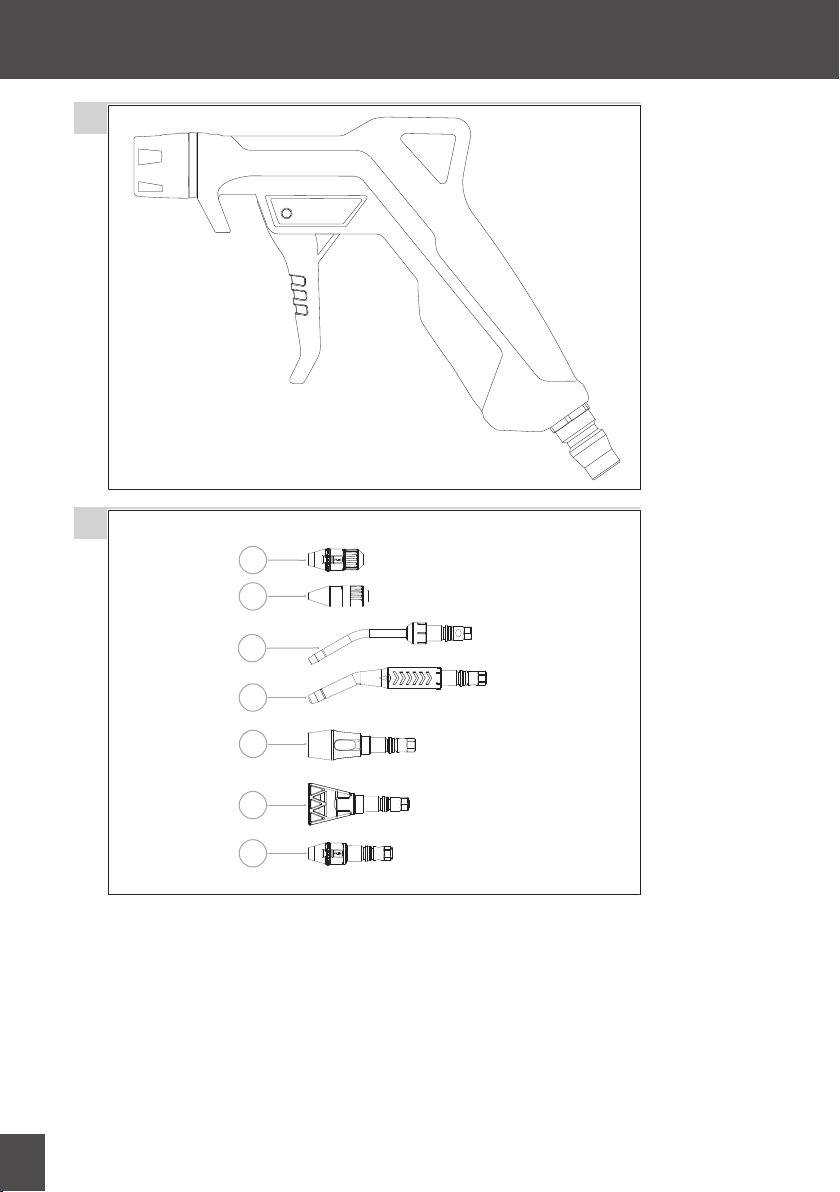

4.1. BLASPISTOLE
A
Luftblaspistole mit Schnellverschlussknopf.
Entriegelung für Aufsätze in verschiedenen Positionen und Winkel möglich.
4.2. DÜSENSET
B
1 */**Sicherheitsentlüftungsspitze für Stahlverlängerung (maximaler Arbeitsdruck: 11bar).
2 Konisch geformte Gummispitze (D16) zur Abdichtung des auszublasenden Bereichs (maximaler Arbeitsdruck:
11bar).
4
de
en
cs
da
es
fi
fr
hr
hu
it
lt
nl
pl
pt
ro
ru
sl
sv
zh
3 Ø6x100mm Stahlverlängerung für 6 separate Winkel.
4 100mm Kunststoffverlängerung.
5 Turbodüse mit 3-fachem Luftstrom.
6 1-1/4" x 42mm Lüfterspitze.
7 */**Sicherheitsentlüftungsdüse für Blaspistole.
* Occupational Safety and Health Administration (OSHA-Düse).
**Bei Eingangsdruck von 6.2bar wird verhindert, dass Druck 2.0bar übersteigt.
5. Montage
5.1. DRUCKLUFTANSCHLUSS AN BLASPISTOLE
C
ACHTUNG!Blaspistole und Verschraubungen für Druckluftanschluss sauber halten. Bei Verschmutzung reini-
gen.
üStecknippel-Druckluftkupplung mit Außengewinde ¼" und Abdichtmittel vorbereitet.
1. Stecknippel-Druckluftkupplung mit Außengewinde in Lufteintrittsgewinde ¼" der Blaspistole einschrauben.
» Anschluss für Druckluftversorgung hergestellt.
5.2. MIT DRUCKLUFTVERSORGUNG VERBINDEN
VORSICHT
Bewegliche Teile
Quetschgefahr der Hände und Finger.
» Bei Betätigen der Schnellspannkupplung, nicht zwischen Schnellspannkupplung und Stecknippel der Druckluftversor-
gung greifen.
üDruckluftanschluss der Blaspistole montiert.
1. Verriegelung Schnellspannkupplung der Druckluftversorgung nach hinten ziehen.
» Schnellspannkupplung ist entriegelt.
2. Schnellspannkupplung auf Stecknippel der Druckluftkupplung aufstecken.
3. Verriegelung der Schnellspannkupplung loslassen.
» Druckluftversorgung mit Blaspistole hergestellt.
6. Bedienung
VORSICHT
Bewegliche Teile
Quetschgefahr der Hände und Finger.
» Beim Betätigen des Auslösehebels, nicht zwischen Auslösehebel und Gehäuse der Blaspistole greifen.
» Beim Betätigen der Schnellspannkupplung, nicht zwischen Düse und Verriegelung der Blaspistole greifen.
6.1. BLASPISTOLE VERWENDEN
üBlaspistole an Druckluftversorgung angeschlossen.
1. Düsen mit Blaspistole verbinden.
2. Auslösehebel bis Anschlag drücken, um Druckluft aus den aufgesetzten Düsen zu erhalten.
3. Auslösehebel loslassen.
6.2. DÜSENAUFSÄTZE WECHSELN
D
üDüsenaufsatz entsprechend der Anwendung ausgewählt.
1. Verriegelung der Blaspistole betätigen.
» Schnellspannkupplung entriegelt.
2. Düsenaufsatz aufstecken und mit Schnellspannkupplung verbinden.
3. Verriegelung der Schnellspannkupplung einrasten.
» Düsenaufsatz mit Blaspistole verbunden.
www.hoffmann-group.com 5
de
en
cs
da
es
fi
fr
hr
hu
it
lt
nl
pl
pt
ro
ru
sl
sv
zh
GARANT Blaspistole mit Düsenset
7. Reinigung
Mit leicht feuchtem Tuch und neutralem Reinigungsmittel reinigen. Keine chemischen, alkoholischen, schleifmittel- oder lö-
semittelhaltigen Reinigungsmittel verwenden.
8. Wartung
Intervall Maßnahme Auszuführen von
Vor jeder Anwendung Auf äußerliche Schäden und Risse prü-
fen.
Unterwiesene Personen.
Bei Bedarf Alle beweglichen Teile prüfen. Fachkraft für mechanische Arbeiten.
9. Lagerung
Korrosionsgeschützt und in entspanntem Zustand lagern.
10. Ersatzteile
Original-Ersatzteilbezug über Hoffmann Group Kundenservice.
11. Technische Daten
Blaspistole
Bezeichnung Wert
Temperaturbereich -20°C bis 85°C
Luftverbrauch bei 5,8bar 215L/Min
Lufteinlassgewinde 1/4"
Arbeitsdruck 7,5–11bar
Maximaler Druck 15bar
12. Entsorgung
Nationale und regionale Umweltschutz- und Entsorgungsvorschriften für fachgerechte Entsorgung oder Recycling beach-
ten. Metalle, Nichtmetalle, Verbundwerk- und Hilfsstoffe nach Sorten trennen und umweltgerecht entsorgen. Eine Wieder-
verwertung ist einer Entsorgung vorzuziehen. Kundenservice Hoffmann Group kontaktieren.
