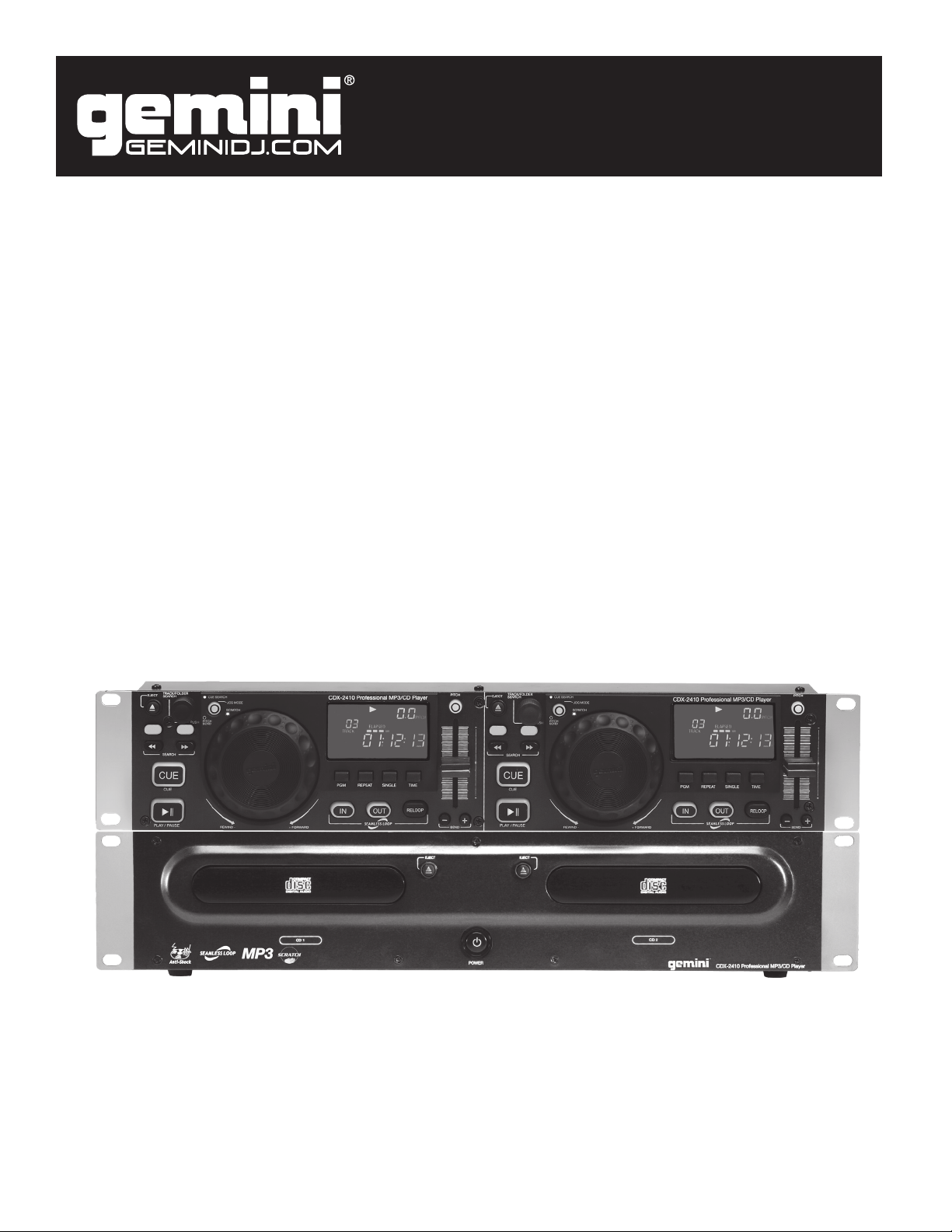

Gemini Cdx-2410 User manual

Professional MP3/CD Player

CDX-2410

OPERATIONS MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’ INSTRUCTIONS

BEDIENUNGSHANDBUCH

FOR ENGLISH READERS

PARA LECTORES EN ESPANOL

UTILISATEURS FRANCAIS

FUR DEUTSCHE LESER

Page 2 - Page 6

Página 7 - Página 10

Page 11 - Page 14

Seite 15 - Seite 18

CAUTION: This product satisfies FCC regulations when shielded cables and connectors are used to connect the unit to other equipment. To prevent electromagnetic interfer-

ence with electric appliances such as radios and televisions, use shielded cables and connectors for connections.

The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the liter-

ature accompanying the appliance.

The lightening flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the prod-

uct’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

READ INSTRUCTIONS: All the safety and operating instructions should be read before the product is operated.

RETAIN INSTRUCTIONS: The safety and operating instructions should be retained for future reference.

HEED WARNINGS: All warnings on the product and in the operating instructions should be adhered to.

FOLLOW INSTRUCTIONS: All operating and use instructions should be followed.

CLEANING: The product should be cleaned only with a polishing cloth or a soft dry cloth. Never clean with furniture wax, benzine, insecticides or other volatile liquids since

they may corrode the cabinet.

ATTACHMENTS: Do not use attachments not recommended by the product manufacturer as they may cause hazards.

WATER AND MOISTURE: Do not use this product near water, for example, near a bathtub, wash bowl, kitchen sink, or laundry tub; in a wet basement; or near a swimming

pool; and the like.

ACCESSORIES: Do not place this product on an unstable cart, stand, tripod, bracket, or table. The product may fall, causing serious injury to a child or adult, and serious dam-

age to the product. Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer, or sold with the product. Any mounting of the product should fol-

low the manufacturer’s instructions, and should use a mounting accessory recommended by the manufacturer.

CART: A product and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the product and cart combination to over-

turn. See Figure A.

VENTILATION: Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation of the product and to protect it from overheating, and these open-

ings must not be blocked or covered. The openings should never be blocked by placing the product on a bed, sofa, rug, or other similar surface. This product should not be

placed in a built-in installation such as a bookcase or rack unless proper ventilation is provided or the manufacturer’s instructions have been adhered to.

POWER SOURCES: This product should be operated only from the type of power source indicated on the marking label. If you are not sure of the type of power supply to your

home, consult your product dealer or local power company.

LOCATION: The appliance should be installed in a stable location.

NON-USE PERIODS: The power cord of the appliance should be unplugged from the outlet when left unused for a long period of time.

GROUNDING OR POLARIZATION:

• If this product is equipped with a polarized alternating current line plug (a plug having one blade wider than the other), it will fit into the out-

let only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should still

fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

• If this product is equipped with a three-wire grounding type plug, a plug having a third (grounding) pin, it will only fit into a grounding type

power outlet. This is a safety feature. If you are unable to insert the plug into the outlet, contact your electrician to replace your obsolete out-

let. Do not defeat the safety purpose of the grounding type plug.

POWER-CORD PROTECTION: Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying par-

ticular attention to cords at plugs, convenience receptacles, and the point where they exit from the product.

OUTDOOR ANTENNA GROUNDING: If an outside antenna or cable system is connected to the product, be sure the antenna or cable system is grounded so as to provide

some protection against voltage surges and built-up static charges. Article 810 of the National Electrical Code, ANSI/NFPA 70, provides information with regard to proper

grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna-discharge unit,

connection to grounding electrodes, and requirements for the grounding electrode. See Figure B.

LIGHTNING: For added protection for this product during a lightening storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and

disconnect the antenna or cable system. This will prevent damage to the product due to lightening and power-line surges.

POWER LINES: An outside antenna system should not be located in the vicinity of overhead power lines or other electric light or power circuits,

or where it can fall into such power lines or circuits. When installing an outside antenna system, extreme care should be taken to keep from

touching such power lines or circuits as contact with them might be fatal.

OVERLOADING: Do not overload wall outlets, extension cords, or integral convenience receptacles as this can result in a risk of fire or electric

shock.

OBJECT AND LIQUID ENTRY: Never push objects of any kind into this product through openings as they may touch dangerous voltage points

or short-out parts that could result in a fire or electric shock. Never spill liquid of any kind on the product.

SERVICING: Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage or other haz-

ards. Refer all servicing to qualified service personnel.

DAMAGE REQUIRING SERVICE: Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions:

• When the power-supply cord or plug is damaged.

• If liquid has been spilled, or objects have fallen into the product.

• If the product has been exposed to rain or water.

• If the product does not operate normally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper

adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation.

• If the product has been dropped or damaged in any way.

• When the product exhibits a distinct change in performance, this indicates a need for service.

REPLACEMENT PARTS: When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer or have the same

characteristics as the original part. Unauthorized substitutions may result in fire, electric shock, or other hazards.

SAFETY CHECK: Upon completion of any service or repairs to this product, ask the service technician to perform safety checks to determine that the product is in proper op-

erating condition.

WALL OR CEILING MOUNTING: The product should not be mounted to a wall or ceiling.

HEAT: The product should be situated away from heat sources such as radiators, heat registers, stoves, or other products (including amplifiers) that produce heat.

PLEASE READ BEFORE USING APPLIANCE

IMPORTANT WARNING AND SAFETY INSTRUCTIONS!

CAUTION RISK OF ELECTRIC

SHOCK DO NOT

OPEN!

Fig. A

Fig. B

CDX-2410

Back

Posterior

Face Arrière

Rückseite

Front

Frontal

Face Avant

Vorderseite

10 11 12 13

21 22

Congratulations on purchasing the Gemini CDX-2410 Pro-

fessional 2U Dual MP3/CD Player. This state of the art 2U

professional MP3/CD Player is backed by a 1 year warranty*.

Prior to use, we urge that you understand all the instruc-

tions.

- Audio CD, CD-R, & MP3 compatible

- Anti-shock using RAM buffer memory

- 3 Selectable Jog modes Scratch Effect/Cue Search/Pitch

Bend

- Instant reverse for added effect

- Brake mode for vinyl-like stops

- Instant-start & cue with preview

- Single & Continuous play modes

- One seamless loop per side with reloop

- Pitch bend via jog wheel or buttons +/- 16%

- High speed SEARCH using search buttons

- Three mode time selection

- Frame accurate search

- Rubber jog wheels with nger grips

- Large blue backlit LCD display with text for MP3

- Variable pitch control with a +/- 16% range

- Fully programmable with repeat function

Laser Diode Properties

Material: Ga - Al - As

Wavelength: 755 - 815 nm (25° C)

Laser Output: Continuous Wave, max. 0.5 mW

1. Do not use this CD player at temperatures below 41°F/5°C

or higher than 95°F/35°C.

2. The apparatus should not be exposed to dripping or

splashing, and no objects lled with liquids such as vases

should be

placed on the apparatus.

3. Place the unit in a clean and dry location.

4. Do not place the unit in an unstable location.

5. When disconnecting the power cord from the AC outlet,

always grasp by the plug. Never pull the power cord.

6. To prevent electric shock, do not remove the cover or the

bottom screws.

7. There are NO USER SERVICEABLE PARTS INSIDE.

Please refer to a qualied technician.

(IN THE USA ~ IF YOU EXPERIENCE PROBLEMS WITH

THIS UNIT CALL GEMINI CUSTOMER SERVICE AT: 1(732)

346-0061. DO NOT ATTEMPT TO RETURN THIS EQUIP-

MENT TO YOUR DEALER)

8. Do not use chemical solvents to clean the unit.

9. Keep the laser pickup clean by keeping the tray closed.

10. Keep this manual in a safe place for future reference.

POWER: Plug in the power cord of the CDX-2410.

LINE OUTPUT JACKS: Plug one end of the included RCA ca-

ble into LINE OUTPUT JACKS on the rear panel. Plug the

other end of the RCA connectors into any available line in-

put jacks on your mixer. If you are connecting the CDX-2410

through a receiver, you can plug the RCA connectors into the

CD AUX INPUT JACKS on your receiver. If there are no CD or

AUX INPUTS use any line level (not phono) inputs.

CONTROL CABLES: Plug the CONTROL CABLES to each

side of the CDX-2410 be careful when plugging in these ca-

bles, never force the cable into its socket, making sure that the

DIN connector at the end of the cable properly aligns with the

drawing on the back of the CDX-2410.

POWER: Once you have connected all your cables, you can

turn the CDX-2410’s POWER on by pressing the POWER but-

ton, pressing the button a second time will turn off the unit.

DISC TRAY: The DISC TRAY is where the CD is held during

loading, unloading and playback, and holds both 12 cm and

8cm CD’s. (DO NOT FORCE THE CD TRAY TO CLOSE. EX-

CESSIVE FORCE WILL DAMAGE THE CD MECHANISM,

USE THE OPEN AND CLOSE BUTTONS)

EJECT BUTTON: Pressing the EJECT BUTTON will open or

close the DISC TRAY. The DISC TRAY will not eject in PLAY

mode.

JOG WHEEL: In SEARCH MODE the JOG WHEEL can be

used to search forward or backwards in the music track, as

well as for ne adjustments to a CUE point in PAUSE mode.

In PITCH BEND mode the JOG WHEEL will function the same

as the PITCH BEND allowing you to speed up (FORWARD) or

slow down (REWIND) the music clockwise being (FORWARD)

and counter clockwise being (REWIND).

JOG MODE BUTTON: When the JOG MODE BUTTON is il-

luminated it indicates the JOG WHEEL is in SEARCH MODE,

and when not illuminated it indicates that the JOG WHEEL is

in PITCH BEND MODE. When blinking, the JOG WHEEL is in

SCRATCH MODE.

DISPLAY: The DISPLAY shows the track number, pitch value,

pitch bend, single, continue (for continuous play), play/pause

modes, fast forward/reverse modes, loop mode, reloop mode,

PGM, repeat modes, the playback display bar, and three differ-

ent time displays. These times displays are TIME ELAPSED

INTRODUCTION:

FEATURES:

SAFETY SPECIFICATIONS:

PRECAUTIONS:

CONNECTIONS:

FUNCTIONS:

CDX-2410

on the track, TIME REMAINING on the disc and TIME RE-

MAINING on the track. Time is measured in minutes, sec-

onds and frames.

PGM: Allows you to create a set playlist. To program a set

list into the CDX-2410 memory, begin by stopping the unit

from play and pressing PGM to begin the set list. Select a

track by using the track selection rotary to scan to the rst

track to be placed in the set list. When you have selected the

proper track press PGM and the CDX-2410 will be ready to

set your next selection. Repeat the previous steps until you

have completed your play list, then press play to begin the

set list.

REPEAT: Press the repeat button once to engage 1 once or

repeat the selected track. Press REPEAT again to engage

ALL setting, which will repeat all the tracks on the CD. Press

REPEAT again to disengage the repeat function

SINGLE: Pressing the SINGLE button engages SINGLE

mode, in this mode the CDX-2410 will play one song and

then stop. Pressing the SINGLE button again will then acti-

vate CONTINUOUS mode causing the unit to play continu-

ously (after the last track, the unit will return to the rst track

of the disc and continue to play).

TIME: The TIME button switches the time display between

three available sources, these three are TIME ELAPSED on

the track, TOTAL REMAIN on the disc and REMAIN on the

track. TIME ELAPSED indicates how much time has cur-

rently gone by since the play button was pressed, TOTAL

REMAIN will count down the time remaining on the entire

disc and REMAIN counts down the time that is left before the

end of the track.

PITCH: Hold the PITCH button to activate the PITCH CON-

TROL SLIDE. Press the PITCH button to switch between +/-

4%, 8%, and 16% pitch ranges that can be controlled through

the use of the PITCH CONTROL SLIDER. Hold the PITCH

button again to deactivate this mode.

PITCH CONTROL SLIDE: Moving the PITCH CONTROL

SLIDE up or down will change the pitch percentage +/ - 4,

8, or 16%.

PITCH BEND: Pushing the PITCH BEND BUTTONS will au-

tomatically raise the pitch up to +16% or lower the pitch down

to -16% from the existing pitch setting. Releasing the buttons

will return the pitch to the original pitch setting. You can use

this function to match the beat when mixing from one song

to another.

LOOP SECTION: A LOOP repeats the section between the

entry point (LOOP IN) and the exit point (LOOP OUT).

A. To set a loop while the unit is playing, start by pressing

the LOOP IN BUTTON (it will light up)

B. When you reach the desired end loop point press the

LOOP OUT BUTTON (it will also light up). The LOOP IN

and LOOP OUT buttons will blink. The loop will continue

playing until you press the LOOP OUT BUTTON again al-

lowing the music to continue from that point on.

C. To re-engage the loop you must press the RELOOP

BUTTON.

D. When you have released your loop the LOOP IN and

LOOP OUT BUTTON buttons will turn OFF and the will re-

main lit to indicate that your loop is stored in the CDX-2410

memory.

E. Pressing the LOOP IN BUTTON again while the unit is

playing will erase the previously saved loop while saving

your new loop entry point.

F. Press LOOP OUT to exit the loop and save a new com-

plete loop.

G. Press RELOOP to return to the beginning of the previ-

ously saved loop from normal play. Press RELOOP repeat-

edly to cause the loop to stutter.

NOTE: THE FIRST LOOP WILL HAVE A PAUSE AT THE EXIT

POINT, WHILE ALL OTHERS WILL BE SEAMLESS.

PLAY / PAUSE: Each press of the PLAY / PAUSE BUTTON

causes the operation to change from PLAY to PAUSE or from

PAUSE back to PLAY. The PLAY/PAUSE BUTTON remains lit

when in PLAY mode, while it blinks in PAUSE mode.

CUE: To set a CUE point, press the PLAY/PAUSE BUTTON

while a le is playing and use the JOG WHEEL to locate a

desired CUE point. Pressing the PLAY/PAUSE BUTTON again

will set the CUE point. While the unit is playing and after the

cue point has been programmed, pressing CUE will cause the

CD player to enter the PAUSE mode (PLAY/PAUSE BUTTON

blinks) at the programmed cue point (the CUE LED is lit). Hold-

ing down the CUE button changes the function to preview, and

allows you to stutter start or play from the programmed CUE

POINT. Releasing the CUE button will return the CD to the

preset CUE point.

TRACK SELECTION ROTARY: The TRACK SELECTION RO-

TARY allows you to select the next or previous track by either

turning it clockwise to go forward or counter-clockwise to go

back. Select the track desired by pressing the TRACK SELEC-

TION ROTARY.

NOTE: ONCE YOU HAVE SKIPPED TO ANOTHER TRACK,

YOU MAY NOT GO BACK TO YOUR PROGRAMMED CUE

POINT. YOU MUST BEGIN YOUR CUE SELECTION OVER

AGAIN, THE CUE WILL BE PRESET TO THE BEGIN-NING

OF THE NEWLY SELECTED TRACK.

BRAKE: To engage the BRAKE function, press the BRAKE

button, then the PAUSE button to perform the brake effect. To

restart the song, press the PAUSE button.

REVERSE: When the REVERSE button is pressed, the le

that is currently playing begins to play in reverse mode.

CDX-2410

SEARCH: The SEARCH buttons are used to fast forward and

rewind within a track.

- If a disc will not play, check to see if the disc was loaded

correctly (label side up). Also check the disc for excessive

dirt, scratches, etc.

- If the disc turns but there is no sound, check the cable con-

nections, if they are ok, check your amplier or receiver.

-If the CD skips, check the CD for dirt or scratches. Do not as-

sume that the CD layer is defective. Many CD’s are recorded

out of spec and will skip on most or all CD players. Before

sending the unit for repair, try playing a CD that you are sure

plays properly.

GENERAL:

Type..................................................................Compact Disc Player

Disc Type...........................Standard Compact discs (12 cm & 8 cm)

Time Display..............Track Elapsed, Track Remain, or Total remain

Variable Pitch................................± 16% Slider with Resume Switch

Pitch Bend...............................................................± 16% Maximum

Instant Start........................................................Within 0.03 seconds

Installation............................................................................19” each

Dimensions........Main unit: 19” x 3.5” x 10” (482.6 x 88.9 x 254 mm)

........................Controller: 19” x 3.5” x 2.75” (482.6 x 88.9 x 70 mm)

Weight..........................................................Main unit: 8.8 lbs. (4 kg)

................................................................Controller: 4.0 lbs. (1.5 kg)

AUDIO SECTION:

Quantization...............................1 Bit Linear/Channel, 3 Beam Laser

Oversampling Rate................................................................8 Times

Sampling Frequency.............................................................44.1 kHz

Frequency Response................................................20 Hz to 20 kHz

Total Harmonic Distortion........................................Less Than 0.05%

Signal to Noise Ratio.................................................................85 dB

Dynamic Range.........................................................................85 dB

Channel Separation.....................................................85 dB (1 KHz)

Output Level.........................................................2.0 +/- 0.2V R.M.S.

Power Supply.................................................AC 115/230V, 60/50 Hz

SPECIFICATIONS AND DESIGN ARE SUBJECT TO CHANGE

WITHOUT NOTICE FOR PURPOSE OF IMPROVEMENT.

SPECIFICATIONS:

CDX-2410

TROUBLESHOOTING:

ATENCIÓN: Este producto cumple con la normativa legal si se utilizan cables y conectores blindados para conectar la unidad a otro equipo. Para evitar interferencias electro-

magnéticas con otros aparatos eléctricos, como radios y televisores, deben emplearse cables y conectores blindados.

Los signos de exclamación dentro de un triángulo que puedan aparecer en la documentación que acompaña a la unidad pretenden alertar al usuario de instrucciones de op-

eración o mantenimiento importantes.

El signo de un rayo dentro de un triángulo pretende alertar al usuario de la presencia de "voltaje peligroso" no aislado en el inte-rior de la unidad, que podría ser de suficiente

intensidad como para constituir riesgo de descarga eléctrica.

LEA LAS INSTRUCCIONES: Deben leerse todas las indicaciones de uso y seguridad antes de usar este producto.

CONSERVE LAS INSTRUCCIONES: Las instrucciones de uso y seguridad deben conservarse para referencias futuras.

ATIENDA A LAS ADVERTENCIAS: Deben seguirse todas las advertencias sobre este producto que figuran en el manual de instrucciones.

SIGA LAS INSTRUCCIONES: Deben seguirse todas las instrucciones del manual.

LIMPIEZA: Este producto debe limpiarse con una mopa suave o con un paño seco. Nunca utilice cera para muebles, gasolina, insecticidas u otros líquidos volátiles, ya que

podrían corroer la carcasa.

COMPLEMENTOS: No utilice accesorios que no estén recomendados por el fabricante, pues podrían dañar la unidad.

AGUA Y HUMEDAD: No use este producto cerca de medios acuáticos, como una bañera, un cubo de agua, un fregadero o un lavadero;

tampoco en un sótano húmedo, ni cerca de una piscina o similar.

ACCESORIOS: No coloque el producto sobre un carrito, soporte, trípode, brazo o mesa. Podría caer y causar graves daños a un niño o

adulto, así como a la propia unidad. Úsese sólo con un carrito, soporte, trípode, brazo o mesa recomendado por el fabricante. Al montar la

unidad deben seguirse siempre las instrucciones y emplearse accesorios recomendados por el fabricante.

CARRITO: Si el producto va sobre un carrito, debe moverse el conjunto con cuidado. Detenciones bruscas, una fuerza excesiva o superfi-

cies inadecuadas pueden provocar la caída de todo el conjunto. Véase Figura A.

VENTILACIÓN: Las aperturas y ranuras de la carcasa están diseñadas para la ventilación, aseguran un manejo fiable y lo protegen de

cualquier sobrecalentamiento, por tanto, nunca deben cubrirse ni bloquearse. Estas aperturas no deben taparse colocando el producto sobre

un sofá, una cama, una alfombra o superficies similares. Nunca debe colocarse en una estructura prefabricada, como una caja o un rack, a menos que tengan la ventilación

adecuada o lo permitan las instrucciones del fabricante.

FUENTES DE ALIMENTACIÓN: Esta unidad debe utilizarse exclusivamente con el tipo de suministro eléctrico indicado en la etiqueta correspondiente. Consúltelo antes de

enchufar el producto si no está seguro del tipo de suministro del lugar donde lo va a usar.

UBICACIÓN: Este aparato debe colocarse en una ubicación estable.

PERIODOS SIN USARLO: Si no se va a usar la unidad durante un tiempo prolongado, desenchúfelo de la corriente eléctrica.

TOMA DE TIERRA O POLARIZACIÓN:

- Si este producto lleva una clavija de corriente alterna polarizada (con un pivote más grueso que otro, tipo inglés), sólo entrará en una posición. Es una medida de seguri-

dad. Si no puede introducir la cla-vija en el enchufe, gírela. En ningún caso debe forzarse. Si sigue sin entrar, un electricista debería cambiar el enchufe.

- Si la unidad lleva una clavija con tres pivotes (el tercero corres-ponde a la toma de tierra), sólo entrará en un tipo de enchufe. Se trata de una medida de seguridad. Si el

enchufe y la clavija no son compatibles, un electricista deberá cambiar el enchufe. En ningún caso deberá forzarse.

PROTECCIÓN DEL CABLE DE CORRIENTE: Los cables de corriente deben protegerse para que nadie los pise ni corran el riesgo de pin-

zarse por elementos colocados encima o que los aprisionen. Debe prestarse especial atención al cable, al enchufe, a los extensores de cable

y al punto por donde el cable sale de la unidad.

TIERRA DE LA ANTENA EXTERIOR: Si el producto lleva conectada una antena exterior o sistema de cables, asegúrese de que cuenta con

la toma de tierra correspondiente, a fin de proteger la unidad de variaciones de voltaje y cargas de electricidad estática. Existe docu-

mentación oficial acerca de la correcta utilización de la toma de tierra y de las medidas de seguridad pertinentes, conexión de los electrodos

de descarga y sus requisitos. Véase Figura B.

RAYOS: Como protección adicional del producto durante una tormenta eléctrica, o durante periodos prolongados sin usarlo, desenchúfelo

de la corriente y desconecte la antena o sistema de cables. De este modo se protegerá el producto de los daños que pueda producir la caída

de un rayo o las fluctuaciones de la red eléctrica.

LÍNEAS ELÉCTRICAS: Nunca debe situarse un sistema de antena cerca de líneas eléctricas u otros circuitos de corriente. Tampoco debe

colocarse en lugares donde pueda caer sobre dichos circuitos eléctricos. Al instalar un sistema de antenización exterior, debe tomarse la extrema precaución de no tocar

dichas líneas eléctricas, pues el mas minimo contacto puede ser fatal.

SOBRECARGA: No sobrecargue los enchufes de la pared con ladrones o instalando enchufes múltiples, pues correría el riesgo de electrocución o incendio.

ENTRADA DE OBJETOS O LÍQUIDOS: Nunca introduzca objetos de ningún tipo en el interior del producto, pues podrían tocar una parte eléctrica y cortocircuitar el

aparato, lo que resultaría en un incendio o descarga eléctrica. No verter nunca ningún líquido sobre el producto.

REPARACIÓN: No intente reparar el producto por cuenta propia, ya que abrir o retirar la carcasa le expondría a un voltaje peligroso u otros peligros. Diríjase siempre a un

centro de servicio técnico autorizado.

DAÑOS QUE REQUIEREN REPARACIÓN: Desenchufe el aparato de la corriente y diríjase a un servicio técnico autorizado si se da alguna de las siguientes situaciones:

- El cable de alimentación o la clavija están dañados.

- Se ha vertido líquido o ha caído algún objeto sobre la unidad.

- El aparato se ha expuesto a la lluvia o a salpicaduras.

- La unidad se ha caído al suelo o dañado de algún modo.

- El aparato no funciona con normalidad, ni aun siguiendo las instrucciones. Ajuste sólo los mandos que se indican en las instrucciones, ja que la manipulación inadecuada

de otros controles podría dañar la unidad y requeriría un mayor trabajo de un técnico para restablecer su funcionamiento normal.

- Si el producto muestra anomalías en su funcionamiento, necesita revisión por parte de un servicio técnico autorizado.

RECAMBIOS: Cuando se necesite alguna pieza de recambio, asegúrese de que el servicio técnico utilice piezas originales autori-zadas o que tengan las mismas características

que las originales. Los reemplazos no autorizados pueden causar descargas eléctricas, incendios u otros daños.

COMPROBACIÓN DE SEGURIDAD: Tras la reparación, solicite al técnico que efectúe las comprobaciones de seguridad necesarias para determinar que el producto se en-

cuentra en las condiciones adecuadas para su funcionamiento.

MONTAJE EN UNA PARED O TECHO: Este producto nunca debe montarse en una pared o en el techo.

CALOR: Este producto debe alejarse de fuentes de calor, como radiadores, estufas u otros aparatos que irradien calor, incluyendo amplificadores.

POR FAVOR LEA ANTES DE UTILIZAR, INSTRUCCIONES

IMPORTANTES DE SEGURIDAD

CAUTION RIESGO DE SHOCK

ELECTRICO - NO

ABRIR!

Fig. B

Fig. A

Le felicitamos por adquirir el Reproductor Gemini CDX2410

MP3/CD 2U doble. Esta nueva generación de reproductor

profesional MP3/CD con los últimos avances está amparado

por un año de garantía. Antes de usar, le recomendamos que

lea y comprenda todas las instrucciones y características.

-Compatible con Audio CD, CD-R y MP3

-Anti-shock usando memoria buffer de RAM

-3 Modos Jog seleccionables para Efecto Scratch/Búsqueda

Cue/Pitch Bend

-Reverse instantáneo para añadir efectos

-Modo Brake para paradas estilo vinilo

-Arranque instantáneo y cue con pre-escucha

-Modos reproducción Single y Continuous

-Un seamless loop por cada lado con reloop

-Pitch bend via jog wheel o botones +/- 16%

-BUSQUEDA de alta velocidad usando los botones de

búsqueda

-Tres modos de selección de tiempo

-Búsqueda precisa de Frame

-Jog wheels de goma con surcos para los dedos

-Gran display LCD azul con texto para MP3

-Control de pitch variable con tres posiciones +/- 16%

-Totalmente programable con repetición de función

Propiedades del Diodo Laser

Material: Ga - Al - As

Longitud de Onda: 755 - 815 nm (25° C)

Salida Laser: Onda Continua, max. 0.5 mW

1. No utilice este reproductor de CD a temperaturas por de-

bajo de 41°F/5°C o superiores a 95°F/35°C.

2. Este aparato no debe exponerse a chorros o salpicaduras

y no deben colocarse objetos con líquidos como por ejemplo

jarrones, encima del aparato.

3. Coloque la unidad en un lugar limpio y seco.

4. No colocar la unidad en una supercie inestable.

5. Al desconectar el cable de corriente de la toma de pared,

siempre cójalo por el conector. Nunca tire del cable.

6. Para evitar shock eléctrico, no quite la tapa ni los tornillos

inferiores.

7. NO HAY PARTES REEMPLAZABLES POR EL USUARIO

en el interior. Por favor acuda a un técnico cualicado si es

necesario.

(EN USA ~ SI USTED TIENE PROBLEMAS CON ESTA UNI-

DAD LLAME A ATENCION AL CLIENTE GEMINI AL TEL. :

1 (732) 346-0061. NO INTENTE DEVOLVER EL EQUIPO A

SU DISTRIBUIDOR.)

8. No use disolventes químicos para limpiar la unidad.

9. Mantenga el lector laser limpio manteniendo la bandeja cer-

rada.

10. Guarde este manual en lugar seguro para futuras refer-

encias.

ENCENDIDO: Enchufe el cable de alimentación del CDX-

2410.

SALIDAS JACKS DE LINEA: Enchufe un extreme del cable

RCA incluido en la SALIDA JACK DE LINEA situada en el

panel trasero. Enchufe el otro extremo del conector RCA en

la entrada jack disponible de su mesa de mezclas. Si usted

conecta el CDX-2410 a través de un pre-amplicador, puede

enchufar los conectores RCA en las ENTRADAS JACKS CD

AUX de su pre-amplicador. Si no hay ENTRADAS CD o AUX

use cualquier entrada de nivel de línea (sin imagen).

CABLES DE CONTROL: Enchufe los CABLES DE CONTROL

a cada lado del CDX-2410, tenga cuidado cuando enchufe es-

tos no fuerce nunca el cable en el enchufe, asegúrese que en

conector DIN del nal del cable se alínea correctamente con el

dibujo de la parte posterior del CDX-2410.

ENCENDIDO: Encienda el CDX-2410 presionando el botón

POWER, presionando el botón POWER una segunda vez la

unidad se apagará.

BANDEJA DE DISCO: La BANDEJA DE DISCO es donde el

CD va alojado durante la carga, descarga y reproducción y

permite discos de 12 cm y 8 cm. (NO FUERCE LA BANDEJA

PARA CERRARLA YA QUE UNA FUERZA EXCESIVA DA-

ÑARA EL MECANISMO DEL CD, USE SIEMPRE EL BOTON

DE ABRIR / CERRAR)

BOTON EJECT: Pulsando el BOTON EJECT se abrirá o cer-

rará la BANDEJA DE DISCO. La BANDEJA DE DISCO no se

abrirá en función MODE.

JOG WHEEL: En MODO BUSQUEDA el JOG WHEEL puede

usarse para avanzar o retroceder en la pista, así como hacer

ajustes nos de CUE en modo PAUSA. En modo PITCH BEND

el JOG WHEEL funcionará como PITCH BEND permitiendo

incrementar la velocidad (ADELANTE) o disminuirla (ATRAS)

de la música moviendo la rueda en el sentido del reloj (FOR-

WARD) o a la inversa (REWIND).

BOTON MODO JOG: Cuando el BOTON MODO JOG está ilu-

minado indica que el JOG WHEEL está en MODO BUSQUE-

DA y cuando no está iluminado indica que el JOG WHEEL está

en MODO PITCH BEND. Cuando parpadea, el JOG WHEEL

está en MODO SCRATCH.

INTRODUCTION:

CARACTERISTICAS:

ESPECIFICACIONES

DE SEGURIDAD:

PRECAUTIONS:

CONEXIONES:

FUNCIONES:

CDX-2410

DISPLAY: El DISPLAY muestra el número de pista, valor del

pitch, pitch bend, single, continue ( en continous play) play

/ pausa, rápido adelante / modo reverse, modo loop, reloop,

PGM, modo repetición, la barra de reproducción y tres mo-

dos distintos de tiempo. Estos modos de tiempo son TIEM-

PO TRANSCURRIDO de pista, TIEMPO RESTANTE en el

disco y TIEMPO RESTANTE en la pista. El tiempo se mide

en minutos, segundos y fragmentos.

PGM: Permite crear una lista de reproducción. Para progra-

mar una lista en la memoria del CDX-2410, primero pare la

reproducción y pulse PGM para iniciar la lista. Seleccione

una pista usando el selector de pistas para buscar la primera

pista de la lista. Cuando haya seleccionado la pista correcta

pulse PGM y el CDX-2410 estará listo para la próxima selec-

ción. Repita los pasos anteriores para completar la lista, lu-

ego pulse play para iniciar la reproducción de la lista jada.

REPETICION: Pulse el botón repetición una vez para jar 1

o repetir la pista seleccionada. Pulse REPETICION de nuevo

para jar TODAS las canciones seleccionadas lo que repe-

tirá todas las pistas del CD. Pulse REPETICION de nuevo

para desactivar la función.

SINGLE: Pulsando el botón SINGLE se activa el modo SIN-

GLE, en este modo el CDX-2410 reproducirá una canción

y luego se para. Pulsando el botón SINGLE de nuevo se

activará el modo CONTINUOS provocando que la unidad re-

produzca de forma continua (después de la última canción,

la unidad vuelve a la pista primera y sigue reproducción).

TIEMPO: Pulsando el botón TIEMPO conmuta el display

de tiempo entre tres posibilidades, estas tres son TIEMPO

TRANSCURRIDO de pista, TIEMPO RESTANTE de pista y

TIEMPO RESTANTE DEL DISCO. TIEMPO TRANSCUR-

RIDO indica cuanto tiempo lleva esta canción desde que se

pulsó play, TIEMPO RESTANTE EN PISTA cuenta el tiempo

que falta para nalizar la pista el y TIEMPO RESTANTE DEL

DISCO cuenta el tiempo que falta para nalizar el disco que

suena.

PITCH: Mantenga pulsado el botón de PITCH para activar

el CONTROL DESLIZANTE DE PITCH. Presione el botón

de PITCH para conmutar entre los rangos de pitch +/- 4%,

8%, y 16% que pueden ser controlados a través del CON-

TROL DESLIZANTE DE PITCH. Mantenga pulsado el botón

de PITCH de nuevo para desactivar este modo.

CONTROL DESLIZANTE DE PITCH: Moviendo el CON-

TROL DESLIZANTE DE PITCH arriba o abajo podrá cambiar

el porcentaje de pitch +/ - 4, 8, ó 16%.

PITCH BEND: Pulsando los botones PITCH BEND se au-

mentará automáticamente +16% o se disminuirá el pitch

en -16% desde el ajuste existente. Soltando los botones se

vuelve al nivel de pitch original. Se puede utilizar esta función

para cuadrar el beat cuando se mezcla de una canción a

otra.

SECCION LOOP: Un LOOP repite la sección entre el punto de

entrada (IN) y el de salida (OUT).

A. Para jar un loop mientras la unidad está reproduciendo,

pulse el botón IN) (se iluminará)

B. Cuando llegue al punto que desea nalizar el loop pulse

el botón OUT (también se iluminará). El loop seguirá re-

produciéndose hasta que pulse el botón OUT de nuevo

permitiendo que la música continúe desde ese punto.

C. Para re-enganchar el loop debe pulsar el botón RE-

LOOP.

D. Cuando haya lanzado su loop el BOTON OUT se apa-

gará OFF y el BOTON IN seguirá iluminado para indicar

que su loop está guardado en la memoria del CDX-2410.

E. Pulsando el BOTON IN de nuevo mientras la unidad

reproduce, se borrará el loop previo guardado al guardar

su nuevo punto de entrada de loop.

F. Pulse OUT para salir del loop y guardar un nuevo loop

completo.

G.Pulse RELOOP para volver al principio del loop guar-

dado para reproducción normal. Pulse RELOOP repetida-

mente para tartamudeo.

NOTA: EL PRIMER LOOP TENDRA UNA PAUSA EN EL PUN-

TO DE SALIDA, MIENTRAS QUE TODOS LOS DEMAS SE-

RAN SIN CORTE.

PLAY / PAUSA: Cada pulsación del BOTON PLAY / PAUSA

causa el cambio de función de PLAY a PAUSA o de PAUSA de

nuevo a PLAY. El botón PLAY/PAUSA queda iluminado cuan-

do es PLAY, mientras que parpadea durante PAUSA.

CUE: Cuando la unidad está reproduciendo y después de hab-

er programado un punto cue, pulsando CUE el reproductor

de CD entrará en modo PAUSA (BOTON PLAY / PAUSE par-

padea) en el punto cue programado (el CUE LED se enciende).

Manteniendo el botón CUE la función cambia a pre-escucha

y permite hacer tartamudeo del punto cue o reproducir desde

ese punto CUE. Al soltar el botón de CUE la unidad vuelve al

punto CUE prejado.

SELECCION DE PISTA: Los botones de SELECCION DE

PISTA permiten seleccionar la pista próxima o previa ya sea

desplazándoles en el sentido del reloj para ir hacia delante o

hacia la izquierda para ir hacia atrás.

NOTA: UNA VEZ SALTE A OTRA PISTA, NO PODRA VOLVER

AL PUNTO CUE QUE TUVIERA PROGRAMADO. DEBERA

EMPEZAR LA SELECCION DE CUE DE NUEVO, YA QUE

EL CUE ESTARA PRE AJUSTADO EN EL INICIO DE LA SI-

GUIENTE CANCION.

BRAKE: Para ajustar la función BRAKE, pulse el botón BRAKE,

luego pulse el botón PAUSA para reproducir el efecto BRAKE.

Para reiniciar la canción, pulse el botón PAUSA.

CDX-2410

REVERSE: Cuando el botón REVERSE es pulsado, la pista

que se está reproduciendo en esos momentos empieza a

reproducirse en modo reverse.

SEARCH: La característica SEARCH permite al operador ir

hacia adelante o hacia atrás en el tiempo de la pista que se

está reproduciendo asignada a ese canal.

- Si un disco no suena, compruebe si el disco se ha cargado

correctamente (etiqueta hacia arriba). También compruebe

que el disco no tenga excesiva suciedad, rayas ,etc.

- Si el disco gira pero no hay sonido, compruebe las con-

exiones, si están bien compruebe su etapa de potencia o

amplicador.

- Si el CD salta, compruebe el CD de suciedad o rayas. No

asuma que el reproductor de CD es defectuoso. Muchos cd’s

están grabados fuera de norma y saltarán en la mayoría de

reproductores CD. Antes de enviar la unidad a reparar, prue-

be con un CD que usted sepa con seguridad que funciona

bien.

GENERAL:

Tipo...............................................….......Reproductor Compact Disc

Tipo Disco...................... Compact discs estándards (12 cm & 8 cm)

Display Tiempo....................Tiempo Transcurrido, Tiempo Restante,

o Total restante

Pitch Variable...........................± 16% Deslizante con botón Resume

Pitch Bend...................................................................± 16% Maximo

Instant Start............................................................en 0.03 segundos

Instalación.................................................…….....................rack 19”

Dimensiones....................................unidad principal: 19” x 3.5” x 10”

(482.6 x 88.9 x 254 mm)

......................................................unidad Remota: 19” x 3.5” x 2.75”

(482.6 x 88.9 x 70 mm)

Peso:...............................................unidad principal: 8.8 lbs. (4.0 kg)

.........................................................unidad Remota: 4.0 lbs. (1.5 kg)

SECCIÓN DE AUDIO:

Quantización..................................1 Bit Lineal/Canal, 3 Beam Laser

Sobremuestreo......................................................................8 veces

Frecuencia Sampling ...........................................................44.1 kHz

Respuesta en Frecuencia..........................................20 Hz a 20 kHz

Distorsión Harmónica Total .....................................menos de 0.05%

Relación Señal Ruido...............................................................85 dB

Rango Dinámico.......................................................................85 dB

Separación de Canales...............................................85 dB (1 KHz)

Nivel de Salida.....................................................2.0 +/- 0.2V R.M.S.

Fuente de Alimentación.................................AC 115/230V, 60/50 Hz

ESPECIFICACIONES Y DISEÑO ESTAN SUJETOS A

CAMBIOS SIN AVISOS PARA FINES DE MEJORA.

CDX-2410

RESOLUCION DE

PROBLEMAS:

ESPECIFICACIONES:
