GeneralAire M3 User manual

WIRING
WARNING! Disconnect electrical power before beginning installation. 120
volts may cause injury or even death.
Refer to wiring DIAGRAM 1, DIAGRAM 2, DIAGRAM 3, DIAGRAM 4 or
DIAGRAM 5.
ALL WIRING SHOULD COMPLY WITH LOCAL ELECTRICAL CODES.
CHECKOUT
With furnace in operation, turn humidistat to "ON" position. Observe
humidifier operation.
SETTINGS
WARNING! Do not set relative humidity too high during cold weather. Over
humidification can result in condensation, structural damage and mold.
Condensation within a building's structure can cause loss of structural
strength. Condensation can also enable mold and mildew growth resulting in
personal injury and damage to building structure and contents.
Refer to OPERATION for proper settings.
III. INSTALLATION INSTRUCTIONS
PRECAUTIONS
The installer must be a qualified Technician. Disconnect electrical power
before beginning installation. Do not install the humidistat on the warm air
duct. The foam gasket is used for mounting on a return duct only. Conduct a
thorough checkout before leaving the installation.
WALL MOUNTING INSTRUCTIONS
1. Chose a location for the M3 about five feet above the floor on an inside
wall with average room temperature and humidity conditions.
2. Drill a small hole in the wall and run low voltage wiring to the location
chosen. Pull about 6” of wire through the hole. Plug the opening to
prevent drafts from affecting the humidistat operation.
3. Remove the housing from the base by prying with a small screwdriver at
the notch in the side of the housing.
4. Mount the base horizontally over the wires using level. Attach directly to
the wall, using four screws provided.
5. Connect wires to screw terminals on the control assembly as shown in
DIAGRAM 1, 2, 3, 4 or 5. Replace housing.
MOUNTING ON THE RETURN AIR DUCT
Do not install the humidistat on the warm air duct.
1. Locate the humidistat at least 24" upstream of the humidifier or bypass on
the return air duct. Avoid areas of direct radiation like secondary heat
exchangers in the fan compartment.
2. Place template using level. Cut sensor hole as shown on template. Drill
four 3/32” holes as shown.
3. Remove the housing from the base by prying with a small screwdriver at
the notch in the side of the housing.
4. Place the outer part of the foam gasket on the humidistat base and mount
the base with four screws. Low voltage wire may enter the humidistat
under the foam seal.
5. Connect wires to screw terminals on the control assembly as shown in
DIAGRAM 1, 2, 3, 4 or 5. Replace housing.
I. SAFETY
WARNING! Improper electrical wiring can result in fire or loss of humidity
control. Disconnect electrical power before installing and servicing. Failure to
disconnect electrical power may result in injury or death. All local building
and electrical codes must be followed.
The M3 must be installed by a qualified Technician. Failure to properly install
the M3 may result in property damage or personal injury.
Homeowners must read instructions and understand the operation of the M3
and the humidifier(s) it controls.
Improper operation can result in over or under humidification. Over
humidification can result in condensation, structural damage and mold.
Condensation within a building's structure can cause loss of structural
strength. Condensation can also enable mold and mildew growth resulting in
personal injury and damage to building structure and contents.
Safety questions regarding the 3may be directed to General Filters, Inc.
OUTDOOR
TEMPERATURE
RECOMMENDED
SETTING
-30ϒF -35ϒC 10%
-10ϒF -23ϒC 20%
0ϒF -18ϒC 25%
+10ϒF -12ϒC
+30ϒF - 1ϒC
30%
40%
+40ϒF + 4ϒC 50%
INSTALLER:
PLEASE FILL OUT AND MAIL WARRANTY CARD AFTER INSTALLATION
IS COMPLETE. LEAVE OWNERS MANUAL WITH HOME OWNER.
OWNERS MANUAL
II. APPLICATION
The M3 humidistat provides low voltage control of humidifiers installed in
central heating systems. The humidistat has a SPST switch and is designed
for wall mounting in the living area, or mounting on the return air duct.
RANGE: 10% to 60% RH ELECTRICAL RATING: 30 VAC / 60 VA
OPERATION
Set the control knob within the Comfort
Range setting. Comfort Range is the
recommended setting for optimum
whole-house humidification at 30% to
50%. The Low setting is at 10%
whereas the High setting is at 60%.
Setting the humidistat above or below
the Comfort Range may not provide
satisfactory results for your home.

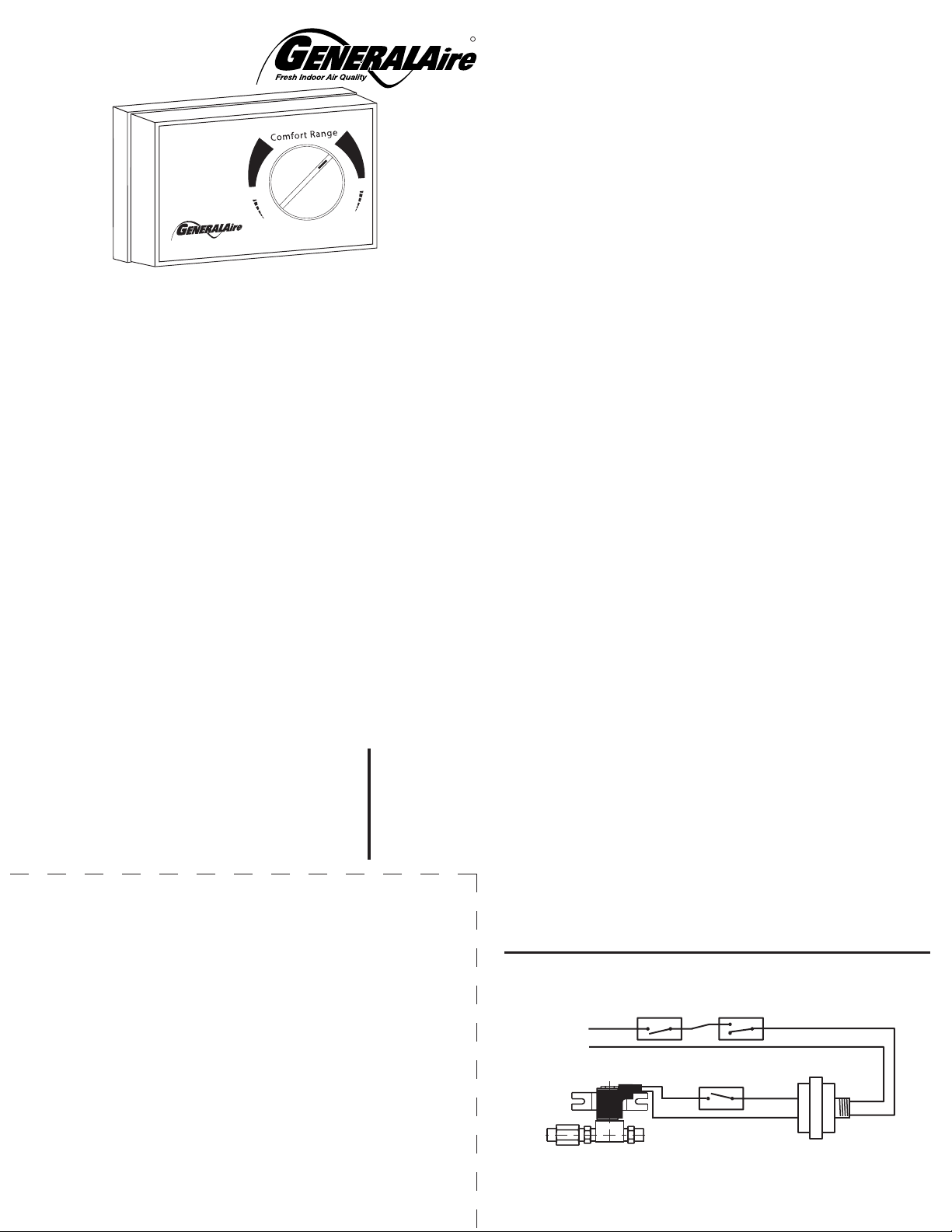

M3 HUMIDISTAT

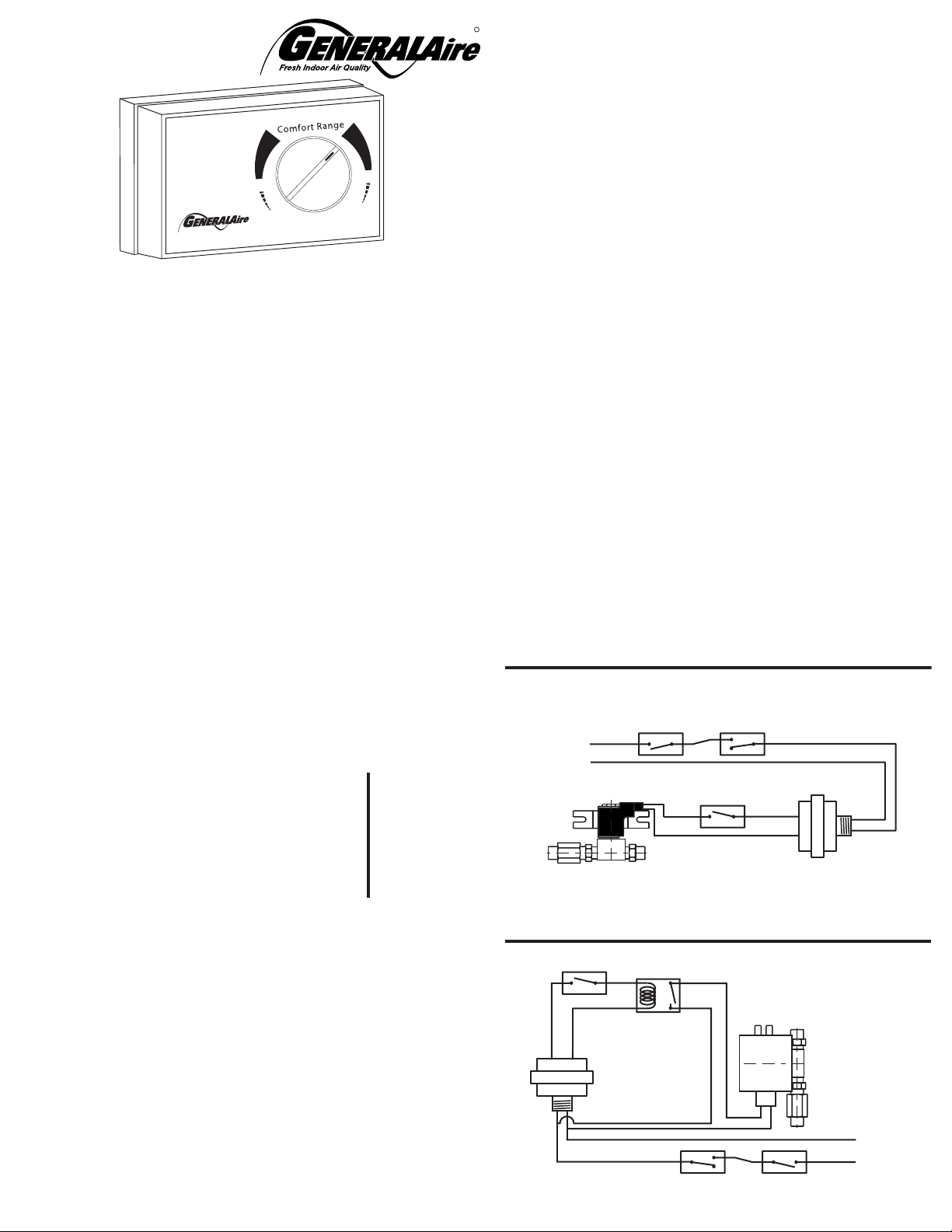

DIAGRAM 1 WIRING 24V. BYPASS HUMIDIFIER
727-58
24 V. TRANSFORMER
(OMIT IF POWER SUPPLY IS 20-30 VAC)
L 1
(H O T )
L 2
115v.
60CY.
ON-OFF
SWITCH
12500 AIR
PRESSURE
SWITCH
(OMIT IF POWER SUPPLY
IS SWITCHED WITH
FURNACE CYCLE)
NO
C
HUMIDISTAT
HUMIDIFIER 24V.
SOLENOID VALVE
OR 24V. DRUM MOTOR
L 1
(HOT)
L 2
115v.
60CY.
ON-OFF
SWITCH
12500 AIR
PRESSURE
SWITCH
N O
C
HUMIDISTAT
DIAGRAM 2 WIRING 120V. BYPASS HUMIDIFIER
HUMIDIFIER 120V.
SOLENOID VALVE
OR 120V. DRUM MOTOR
FIELD SUPPLIED
RELAY 24 V. COIL
N.O. 5A MIN.
727-58
24 V. TRANSFORMER
(20-30 volts A.C.)
120V.
(OMIT IF POWER SUPPLY
IS SWITCHED WITH
FURNACE CYCLE)
R
OFF
M3
LOW
ON
HIGH

OWNER'S NAME
Nom du propriétaire:
MODEL M3 Humidistat
Humidistat MODÈLE M3
WARRANTY REGISTRATION
Enregistrement de la garantie
STREET ADDRESS
Adresse:
DEALER'S NAME
Nom du marchand:
DATE OF INSTALLATION / DATE DE INSTALLATION
CITY
Ville:
POSTAL CODE
Code postal:
STATE
Province:
STREET ADDRESS
Adresse:
CITY
Ville:
POSTAL CODE
Code postal:
STATE
Province:
FORM NO. M3-07 (FILE 13143) Litho in U.S.A.
LIMITED WARRANTY
This humidistat, if properly registered by the return of the warranty registration card to the
manufacturer, is warranted to the consumer against defects in materials and workmanship for a
period of two years from the date of installation. Any defective parts will be repaired without
charge except for removal, reinstallation and transportation costs. To obtain repair service
under this limited warranty, the consumer must send the defective part or the complete
humidistat to the manufacturer.
THERE ARE NO EXPRESS WARRANTIES COVERING THIS HUMIDISTAT OTHER THAN
AS SET FORTH ABOVE, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED IN DURATION TO ONE YEAR.
THE MANUFACTURER ASSUMES NO LIABILITY IN CONNECTION WITH THE
INSTALLATION OR USE OF THIS PRODUCT, EXCEPT AS STATED IN THIS LIMITED
WARRANTY. THE MANUFACTURER WILL IN NO EVENT BE LIABLE FOR INCIDENTAL
OR CONSEQUENTIAL DAMAGES.
This limited warranty gives you specific legal rights, and you may also have other rights which
vary from state to state. Some states do not allow either limitations on implied warranties, or
exclusions from incidental or consequential damages, so the above exclusion and limitation
may not apply to you.
Any questions pertaining to this limited warranty should be addressed to the manufacturer.
(U.S.A.:The manufacturer has elected not to make available the informal dispute settlement
mechanism which is specified in the Magnuson-Moss Warranty Act.)
GENERAL FILTERS, INC. CANADIAN GENERAL FILTERS, LTD.
43800 GRAND RIVER AVE. 39 CROCKFORD BLVD.
NOVI, MICHIGAN 48375-1115 SCARBOROUGH, ONTARIO M1R3B7
WWW.GENERALAIRE.COM WWW.CGFPRODUCTS.COM
TROUBLESHOOTING
SYMPTOM DIAGNOSTIC STEPS
2 Check voltage at humidifier control terminals.
There should be no voltage for an Elite Room Steam
or a 1137 Power Humidifier.
Voltage should be 20-30 VAC for most others.
3 Inspect humidifier wiring. Refer to wiring diagrams.
DO NOT LEAVE IN "ON" POSITION, OVER HUMIDIFICATION MAY OCCUR.
1 Set thermostat to operate both furnace burner and blower.
Operation may be necessary for system power.
No Humidifier
Operation in
"ON" position
1 Humidity level in the home is higher than knob setting.
Humidifier control will not operate the humidifier until
humidity level is reduced.
Humidifier
operation in
"ON" position
only
1 When the humidity in the home is less than the knob
setting, the control will operate humidifier until the
humidity is higher. Reduce knob setting.
2 Use "ON" position. Verify that the humidifier operates.
1 Check voltage at humidifier control terminals.
There should be no voltage for an Elite Room Steam
or a 1137 Power Humidifier.
Voltage should be 20-30 VAC for most others.
2 If mounted on return air duct, make sure humidifier control
is at least 24" upstream of humidifier's air discharge.
Humidifier
turns on and
off repeatedly
3 Remove wires from control terminals, If humidifier
continues to operate, check solenoid valve.
Humidifier
operation
continuous

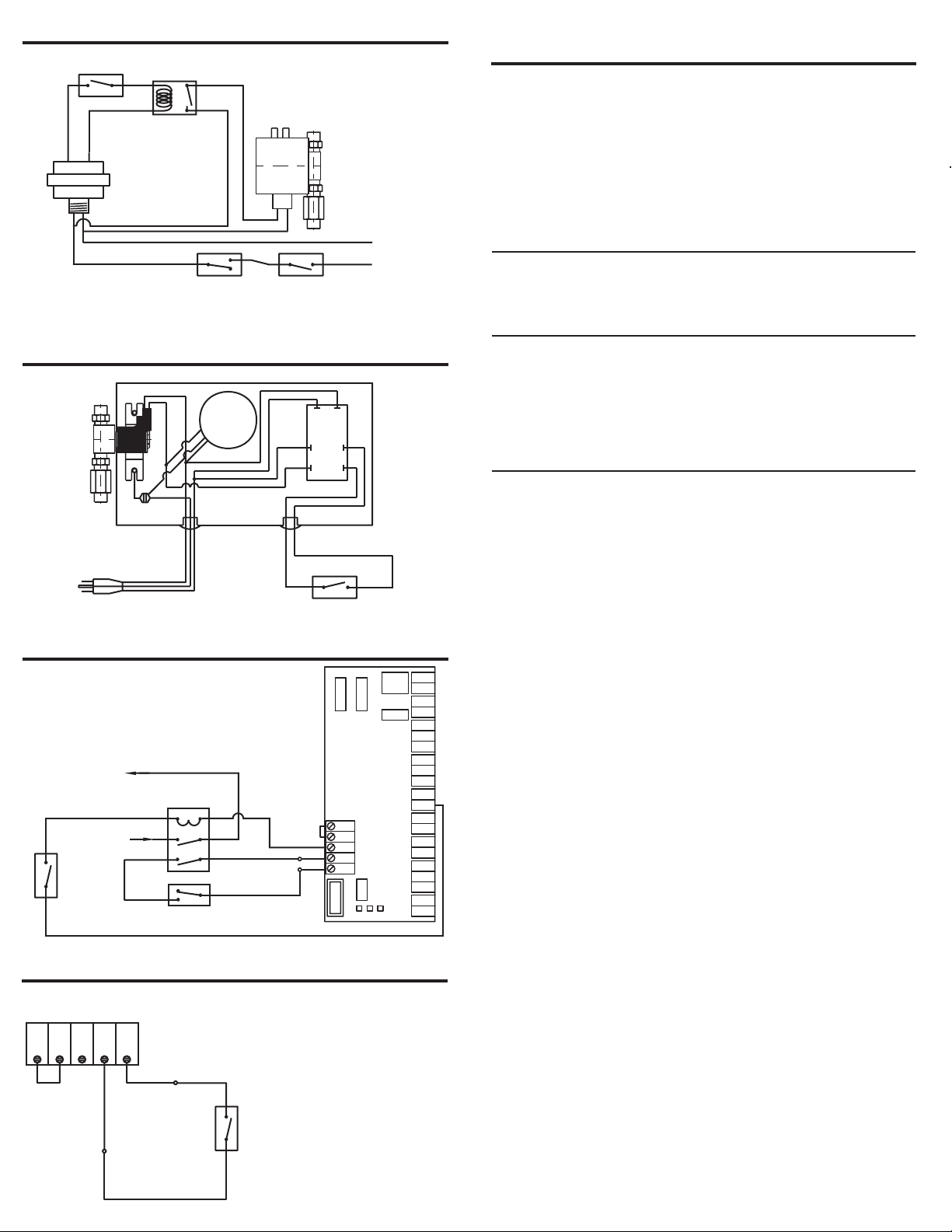

DIAGRAM 3 WIRING 120V. 1137 POWER HUMIDIFIER
HUMIDISTAT
SOLENOID VALVE
FAN
MOTOR
ISOLATION
RELAY
BLK
WHT
YEL
YEL
120 V 60 HZ
WHT
BLK
BLK
BLU
G
G
G
H U M ID IS T A T
DIAGRAM 4 WIRING 230V. ELITE DUCT STEAM HUMIDIFIER
STEAM HUMIDIFIER
CONTROL MODULE
GO
G
TP
TP
ON
GND
DR
TAM
RELAY 1
RELAY 2
EV2
G
EV1
EV3
G
LS
LS
C
C
ID2
GND
ID1
SCR-
SCR+
+VR
SET
GND
AB
AB
R G V
DIP
Switch
FUSE
N O
C
TO FAN
FROM FAN
POWER SUPPLY
12500 AIR
PRESSURE
SWITCH
FACTORY
INSTALLED
JUMPER
FIELD SUPPLIED
2 POLE SINGLE
THROW RELAY
FACTORY
INSTALLED
JUMPER
HUMIDISTAT
DIAGRAM 5 WIRING 230V. ELITE ROOM STEAM HUMIDIFIER
+VR SET GND AB AB
TERMINALS ON
ELITE STEAM BOARD

SCHÉMA 1 CÂBLAGE DE L'HUMIDIFICATEUR EN DÉRIVATION (24 VOLTS)
L 1
(SOUS TENSION)
L 2
1 1 5 V
6 0 H z
INTERRUPTEUR
MARCHE-ARRÊT PRESSOSTAT
12500
N O
C
HUMIDISTAT
ROBINET
ÉLECTROMAGNÉTIQUE
DE L'HUMIDIFICATEUR (24 V)
OU MOTEUR-TAMBOUR 24 V
727-58
TRANSFORMATEUR 24 VOLTS
(OMETTRE SI L'ALIMENTATION EST DE 20-30 V c.a.)
(OMETTRE SI L'ALIMENTATION
EST ACTIVÉE PAR LES
CYCLES DE LA FOURNAISE.)
CÂBLAGE
ATTENTION! AVERTISSEMENT : Coupez le courant avant de procéder à l'installation.
Le courant à 120 volts peut causer des lésions, voire la mort.
Consultez les SCHÉMAS DE CÂBLAGE 1, 2, 3, 4 ou 5.
CONTRÔLES
Mettez l'humidistat en position de "MARCHE" pendant que l'humidificateur fonctionne.
Observez le comportement de l'humidificateur.
RÉGLAGES
ATTENTION! AVERTISSEMENT :Ne réglez pas le taux d'humidité relative à une valeur
excessive par temps froid. L'excès d'humidité peut provoquer de la condensation, la
fissuration et la moisissure. La condensation à l'intérieur d'une habitation peut causer
des pertes de résistance de la structure. La condensation peut aussi favoriser la
croissance de la moisissure, entraînant des lésions et en endommageant l'habitation et
son contenu.
Consultez la section sur les MODES DE FONCTIONNEMENT pour savoir quels
réglages conviennent.
III. NOTICE D'INSTALLATION
PRÉCAUTIONS
L'installation doit être effectuée par un technicien compétent. Coupez le courant avant
de procéder à l'installation. Ne pas installer l'humidistat sur le conduit d'air chaud. La
garniture en mousse est uniquement utilisée si l'appareil est fixé sur un conduit de
reprise d'air. Faites une inspection minutieuse avant de quitter les lieux après
l'installation.
DIRECTIVES POUR FIXER L'APPAREIL AU MUR
1. Choisissez un emplacement pour le M3 sur une paroi intérieure qui se trouve au
moins cinq pieds au dessus du sol, et où règne une température et un taux d'humidité
relative moyenne par rapport aux conditions dans la salle.
2. Percez un petit trou dans le mur et amenez un câble à basse tension jusqu'à
l'emplacement choisi. Tirez sur le câble jusqu'à ce qu'environ 6 po de fil dépassent
du trou. Rebouchez le trou pour éviter que les courants d'air ne nuisent au bon
fonctionnement de l'humidistat.
3. Retirez le bouton et le boîtier du socle en soulevant le boîtier par effet de levier
au moyen d'un petit tournevis enfoncé dans l'encoche latérale du boîtier. I
4. Montez le socle à l'horizontale, au dessus des fils. Vissez-le directement au mur,
en utilisant les vis fournies.
5. Branchez les fils aux bornes à vis du module de commande tel qu'illustré aux
SCHÉMAS 1, 2, 3, 4 ou 5. Remettez le boîtier et le bouton en place.
INSTALLATION SUR LE CONDUIT DE REPRISE D'AIR
Ne pas installer l'humidistat sur le conduit d'air chaud.
1. Installez l'humidistat au moins 24 po en amont de l'humidificateur ou de la dérivation
du conduit de reprise d'air. Évitez les zones de radiation directe, telles que les
échangeurs de chaleur secondaires dans le compartiment du ventilateur.
2. Orientez le gabarit au moyen d'un niveau. Découpez l'orifice du capteur comme le
gabarit le montre. Percez quatre trous de 3/32 po tel qu'illustré.
3. Retirez le boîtier du socle en soulevant celui-ci par effet de levier au moyen d'un petit
tournevis enfoncé dans l'encoche latérale du boîtier.
4. Posez la partie exterieure de la garniture en mousse sur le socle de l'humidistat et
fixez le socle en place au moyen de quatre vis. Les fils à basse tension peuvent être
glissés dans l'humidistat sous la garniture en mousse.
5. Branchez les fils aux bornes à vis du module de commande tel qu'illustrés aux
SCHÉMAS 1, 2, 3, 4 ou 5. Remettez le boîtier en place.
I. SÉCURITÉ
ATTENTION! AVERTISSEMENT : Un mauvais câblage peut causer un incendie ou
une défaillance du système de régulation de l'humidité. Coupez le courant avant de
procéder à l'installation et à l'entretien de cet appareil. Ne pas couper le courant peut
entraîner des blessures, voire la mort. Tous les codes du bâtiment locaux doivent être
respectés.
L'installation du M3 doit être effectuée par un technicien compétent. Une mauvaise
installation du M3 peut causer des dommages matériels ou des blessures.
Les propriétaires doivent lire le mode d'emploi et comprendre le fonctionnement du M3
et de l'humidificateur dont il assure la régulation.
Une mauvaise utilisation peut entraîner une humidité excessive ou insuffisante. L'excès
d'humidité peut causer condensation, fissuration et moisissure. La condensation à
l'intérieur du bâtiment peut aussi favoriser la croissance des moisissures, causant
lésions et dommages matériels, tant à la structure du bâtiment qu'à son contenu.
Toute question relative au M3 et à la sécurité doit être adressée à General
Filters Inc.
TEMPÉRAURE
EXTÉRIEURE
RÉGALGE
CONSEILLÉ
-20ϒF -29ϒC 15%
-10ϒF -23ϒC 20%
0ϒF -18ϒC 25%
+10ϒF -12ϒC
+20ϒF - 7ϒC
30%
35%
+30ϒF - 1ϒC 40%
AVIS À L'INSTALLATEUR :
VEUILLEZ POSTER LA CARTE DE GARANTIE DÛMENT REMPLIE UNE FOIS L'INSTALLATION
TERMINÉE. VEUILLEZ REMETTRE LE GUIDE D'UTILISATION AUX PROPRIÉTAIRES.
GUIDE D'UTILISATION
II. USAGE
L'humidistat M3 assure la commande à basse tension des humidificateurs faisant partie
de systèmes de chauffage centraux. L'humidistat comporte un interrupteur unipolaire
unidirectionnel. Il est conçu pour être fixé au mur dans la salle de séjour ou pour être
installé dans le conduit de reprise d'air.
PLAGE D'HUMIDITÉS RELATIVES : 10 % à 60 % CALIBRE : 30 VAC / 60 VA
FONCTIONNEMENT
Réglez le bouton de commande au taux
d'humidité relative conseillé correspondant à
la température extérieure moyenne (voir le
tableau à côté). Ce réglage convient à la
plupart des maisons construites après 1965.
Pour les maisons plus anciennes,
soustrayez 5 % du réglage d'humidité
relative. Pour les maisons haut de gamme
plus récentes, ajoutez 5 % au réglage
d'humidité relative pour un confort accru.
LE PROPRIÉTAIRE DOIT REMPLIR LA CARTE
D'ENREGISTREMENT ET LA POSTER AU :
OWNER FILL IN REGISTRATION AND MAIL TO:
GENERAL FILTERS, INC.
43800 GRAND RIVER AVE.
NOVI, MICHIGAN 48375-1115
USA
M3 HUMIDISTAT
OFF
M3
LOW
ON
HIGH
R

L 1
L 2
N O
C
HUMIDISTAT
SCHÉMA 3 CÂBLAGE DE L'HUMIFICATEUR DE PUISANCE 1137 (120 VOLTS)
SCHÉMA 2 CÂBLAGE DE L'HUMIDIFICATEUR EN DÉRIVATION (24 VOLTS)
HUMIDISTAT
ROBINET ÉLECTROMAGNÉTIQUE
MOTEUR DU
VENTILATEUR
RELAIS
D'ISOLATION
NOIR
BLANC
JAUNE
JAUNE
120 V 60 HZ
BLANC
NOIR
NOIR
BLEU
G
G
G
DÉPANNAGE
SYMPTOME PROCÉDURE DE DIAGNOSTIC
2 Vérifiez la tension aux bornes de commande de l'humidificateur.
La tension devrait être nulle pour un humidificateur Elite Steam
et pour un humidificateur de puissance 1137. La tension doit
être de 20-30 V c.a. pour la plupart des autres appareils.
3 Vérifiez le câblage de l'humidificateur. Consultez les schémas
de câblage.
NE LAISSEZ PAS L'APPAREIL EN POSITION DE "MARCHE",
CAR CELA POURRAIT CAUSER UN EXCÈS D'HUMIDITÉ
1 Réglez le thermostat de façon à faire fonctionner le brûleur
et la soufflerie de l'appareil de chauffage.
L'humidificateur
ne fonctionne pas
en position
de MARCHE
1 Le taux d'humidité dans la maison est supérieure au
réglage spécifié par le bouton de commande. Le système
de régulation de l'humidité ne mettra l'humidificateur en
marche que lorsque le taux d'humidité aura diminué.
L'humidificateur
fonctionne
uniquement
en position de
"MARCHE"
1 Vérifiez la tension aux bornes de commande de l'humidificateur.
La tension devrait être nulle pour un humidificateur Elite Steam
et pour un humidificateur de puissance 1137. La tension doit
être de 20-30 V c.a. pour la plupart des autres appareils.
2 Mettez l'appareil en mode de "MARCHE". Vérifiez que
l'humidificateur fonctionne.
1 Vérifiez la tension aux bornes du module de commande de
l'humidificateur. La lecture de tension devrait être stable et se
situer dans la plage de 20 à 30 VCA.
2 Si le module de commande de l'humidificateur est installé dans
un conduit de reprise d'air, assurez-vous qu'il se trouve au
moins 24 po en amont de la sortie de l'humidificateur.
L'humidificateur
se met en marche
et s'arrête
sans arrêt
3 Débranchez les fils des bornes du module de commande. Si
l'humidificateur continue de fonctionner, vérifiez le robinet
électromagnétique.
L'humidificateur
fonctionne
sans arrêt
120 V
ROBINET
ÉLECTROMAGNÉTIQUE
DE L'HUMIDIFICATEUR (120 V)
OU MOTEUR-TAMBOUR 120 V
(SOUS TENSION)
1 1 5 V
6 0 H z
INTERRUPTEUR
MARCHE-ARRÊT
PRESSOSTAT
12500
727-58
TRANSFORMATEUR 24 VOLTS
(20 à 30 volts CA)
RELAIS FOURNI PAR
L’UTILISATEUR, 24 V
SERPENTIN N.O. DE
5 A MIN.
(OMETTRE SI
L’ALIMENTATION EST
ACTIVÉE PAR LES
CYCLES DE LA FOURNAISE.)
CAVALIER
INSTALLÉ
EN USINE
HUMIDISTAT
SCHÉMA 5 HUMIDIFICATEUR À INJECTION DE VAPEUR ELITE AVEC CÂBLAGE DE 230 V
+VR SET GND AB AB
BORNES DE LA
CARTE DE L'HUMIDIFICATEUR
ELITE STEAM
H U M ID IS T A T
SCHÉMA 4 HUMIDIFICATEUR À INJECTION DE VAPEUR ELITE AVEC CABLÂGE DE 230 V
MODULE DE
COMMANDE DE
L'HUMIDIFICATEUR
À INJECTION DE
VAPEUR
GO
G
TP
TP
ON
GND
DR
TAM
RELAY 1
RELAY 2
EV2
G
EV1
EV3
G
LS
LS
C
C
ID2
GND
ID1
SCR-
SCR+
+VR
SET
GND
AB
AB
R G V
DIP
Switch
FUSE
N O
C
VERS LE VENTILATEUR
DE L'ALIMENTATION
DU VENTILATEUR
PRESSOSTAT
12500
CAVALIER
INSTALLÉ
EN USINE
RELAIS UNIDIRECTIONNEL
À TROIS PÔLES, FOURNI
PAR L'UTILISATEUR
GARANTIE LIMITÉE
Le présent humidistat, s'il est enregistré comme il convient, c'est-à-dire en retournant le
bon de garantie ci-joint dûment rempli à General Filters, Inc., est garanti aux
consommateurs contre tout vice de matériaux ou de fabrication, et ce pendant duex
période d'un an à compter de la date d'installation. Toute pièce défectueuse sera
réparée gratuitement, sauf les frais de démontage, de réinstallation et de transport.
Pour réclamer une réparation au titre de la présente garantie limitée, le consommateur
doit expédier la pièce défectueuse ou l'humidistat au complet au fabricant.
AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLE QUI APPARAÎT CI-DESSUS,
N'EST OFFERTE POUR L'HUMIDISTAT EN QUESTION. LA DURÉE DE TOUTE
GARANTIE TACITE DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE
PARTICULIER EST LIMITÉE À UN ANNÉE. LE FABRICANT DÉCLINE TOUTE
RESPONSABILITÉ LIÉE À L'INSTALLATION DE CE PRODUIT OU À L'USAGE QUI
EN EST FAIT, SAUF TEL QU'ÉNONCÉ DANS LA PRÉSENTE GARANTIE LIMITÉE.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES
INDIRECTS OU CONSÉCUTIFS.
La présente garantie limitée vous confère des droits donnés qui sont reconnus par la
loi. Vous pouvez aussi jouir d'autres droits qui varient d'une province ou d'un État à
l'autre. Certaines provinces et certains États n'autorisent pas les limitations sur les
garanties tacites ou les exclusions de dommages indirects ou consécutifs; l'avis de
limitation et d'exclusion qui précède peut donc ne pas s'appliquer à vous.
Toute question concernant la présente garantie limitée doit être adressée au fabricant.
(Aux États-Units seulement : le fabricant a choisi de ne pas participer au système de
règlement à l'amiable prévu par le Magnuson-Moss Warranty Act).
GENERAL FILTERS, INC. CANADIAN GENERAL FILTERS, LTD.
43800 GRAND RIVER AVE. 39 CROCKFORD BLVD.
NOVI, MICHIGAN 48375-1115 SCARBOROUGH (ONTARIO) M1R3B7
WWW.GENERALAIRE.COM WWW.CGFPRODUCTS.COM
FORMULAIRE Nº M3-07 (DOSSIER 13143) Lithographie faite aux États-Unis
