INSTALLATION INSTRUCTIONS
Place Bar Code Here
69-1341EF-07
H8908A/B Humidistat;
H8908C/D Dehumidistat
APPLICATION
The H8908 family of low-voltage humidistats/
dehumidistats provide accurate control of whole house
humidifiers, dehumidifiers, and ventilators. They have a
snap-acting, dust-proof SPST switch and can be
mounted to a duct or wall.
Before Installing this Product...
1. Read these instructions carefully. Failure to follow
them could damage the product or cause a hazard-
ous condition.
2. Check the ratings given in the instructions and on
the product to make sure the product is suitable for
your application.
3. Installer must be a trained, experienced service
technician.
CAUTION
Personal Injury Hazard.
Power supply can cause electrical shock.
Disconnect power supply before beginning
installation.
NOTE: The H8908 electrical connections are not
shared with the thermostat.

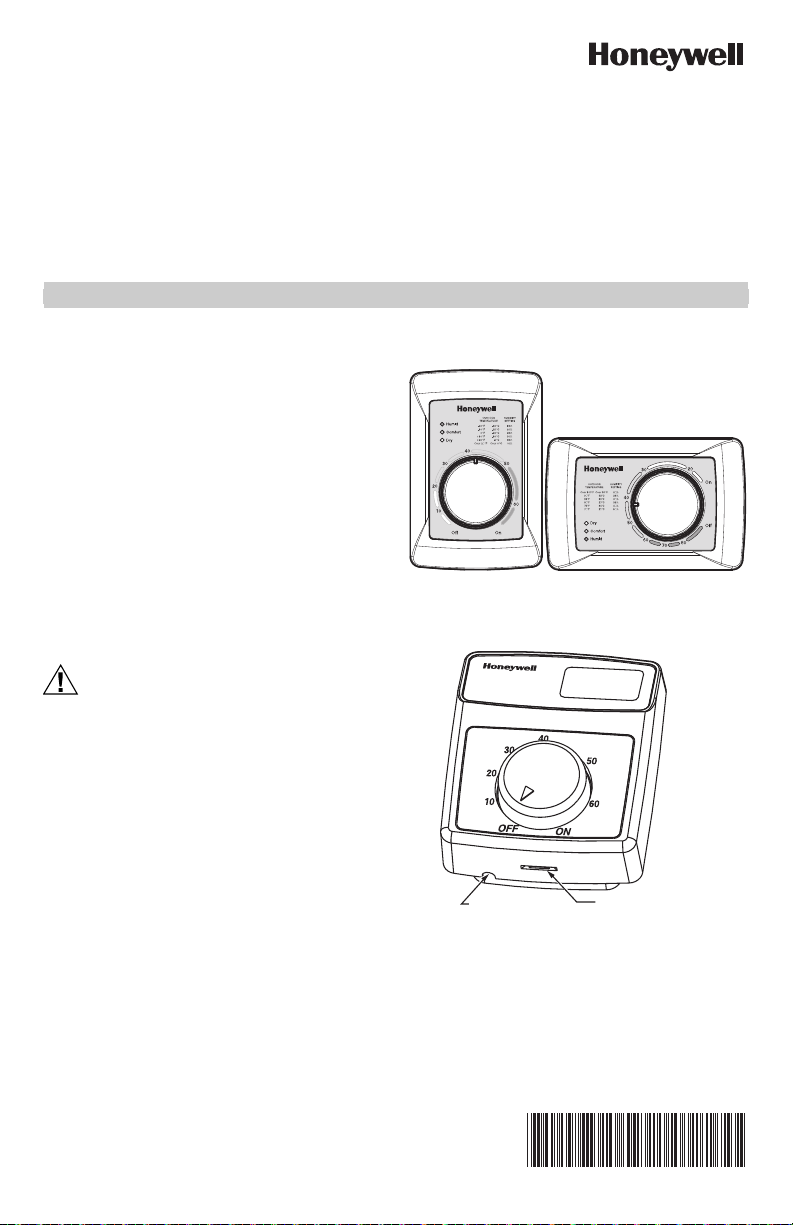

Fig. 1. H8908A,D control.
Fig. 2. H8908B,C control.
M24726
Humidity Control
Régulateur d'humidité
-20 F
-10 F
0 F
+10 F
+20 F
Over 20 F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 C
-25 C
-20 C
-10 C
-5 C
Over 0 C
M13371
CASE REMOVAL
SLOT
HOLE FOR WIRING
THE DUCT MOUNTING
INSTALLATIONS

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
69-1341EF—07 2
DUCT INSTALLATION
1. Choose a location on the duct.

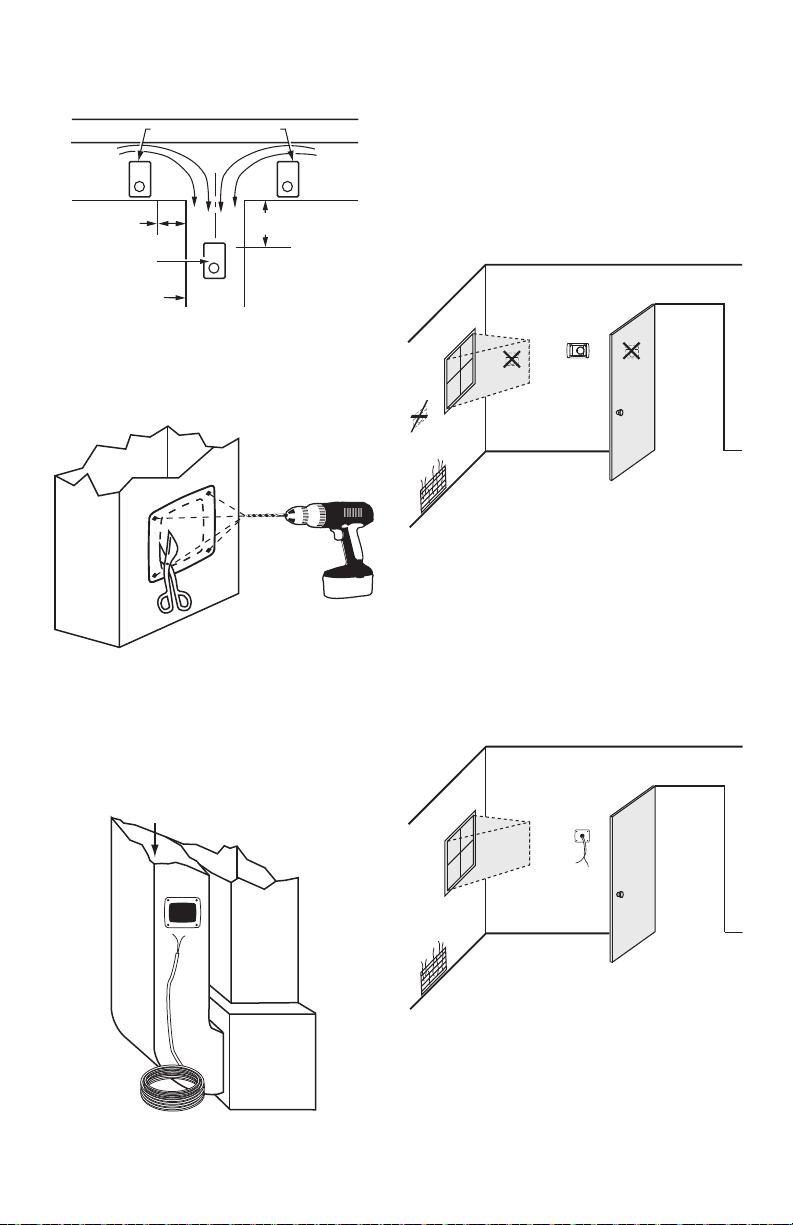

Fig. 3. Duct installation locations.
2. Apply sticker template to duct and drill holes for
mounting screws. Cut along the dotted line of the
template with metal shears or tin snips.
Fig. 4. Drill and cut holes in duct.
3. Run two-fan, low-voltage wire to the mounting loca-
tion on the duct. See Fig. 5.
IMPORTANT
Use rated 18-22 gauge wire. Leave approximately
6 in. of wire to properly connect the humidistat.
Fig. 5. Run wire to the mounting location.
REMOTE MOUNT
INSTALLATION
1. Choose a location in the living area.
NOTE: Select a location clear of drafts or excessive
humidity. Avoid mounting near doors or win-
dows, or in bathrooms or kitchens. See Fig. 6.
Fig. 6. Choose a location in the living area.
2. Cut 1 in. diameter wire hole in wall.
3. Run two-fan, low-voltage wire to the mounting loca-
tion in the living area.
IMPORTANT
Use rated 18-22 gauge wire. Leave approxi-
mately 6 in. of wire to properly connect the humi-
distat.
Fig. 7. Run wire to the mounting location.
ALTERNATE LOCATION
RETURN
AIR
RETURN
AIR
6 in. (152 mm)
MINIMUM 15 in. (381 mm)
MINIMUM
BEST
LOCATION
RETURN AIR DUCT
M13369
M24800
M24720
TWO-FAN 18-22 GAUGE WIRE
SUPPLY
RETURN
M24718
M24721

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
3 69-1341EF—07
4. Remove the base bracket from the humidistat. For
duct mount, slide the black gasket onto the base
bracket. See Fig. 8.
NOTE: Use gasket only when mounting the control to
ductwork. Leave off when mounting to a wall.
Fig. 8. Seal base bracket.
5. Secure the base bracket to the duct or remote loca-
tion. Secure to the duct with four 1-in. (25 mm)
screws (provided) or to the wall with two 1-in. (25
mm) screws (provided).
Fig. 9. Mount base bracket to duct or remote location.
M24733
M24722

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
69-1341EF—07 4
WIRING
CAUTION
Personal Injury Hazard.
Can cause electrical shock and injury.
Disconnect power before installation or servicing.
All wiring must comply with applicable local codes,
ordinances and regulations. Make wiring connections
according to humidifier (or dehumidifier/ventilator)
instructions, if available; otherwise, see typical wiring
diagrams in Fig. 12–19.
IMPORTANT
Select models of fan centers include humidifier
taps so the current sensing relay, sail switch or
air pressure switch is not needed. If not using a
current sensing relay, sail switch, or air pressure
switch, the humidifier must be energized during
blower motor cycles for proper operation.
On multispeed blower applications, do not wire
the high voltage side of the transformer to the
same power source that services the furnace
blower. Premature transformer burnout can
occur. On HE365 fan powered humidifier mod-
els, only the two yellow wires are connected to
the control. The remaining two red wires are only
used with electronic humidity controls.
6. Using wire nuts, connect the low-voltage wire to the
leads on the H8908 humidistat. See Fig. 6–19 for
different wiring configurations.
Fig. 10. Wire the humidistat.
7. Mount the humidistat by hooking the two hinges at
the top of the back cover to the raised edge at the
top of the base bracket. Press the bottom of the
humidistat in to engage the base hinge. You will
hear a “click” when the humidistat is secured.
Fig. 11. Attach the humidistat to the base.
Fig. 12. Wiring H8908 with fan interlock.
Fig. 13. Wiring H8908 with 2-speed fan motor.
Fig. 14. Typical wiring diagram of current
sensing relay with humidifier.
M24734
M24801
H8908
1
1
2
PROVIDE DISCONNECT MEANS AND
OVERLOAD PROTECTION AS REQUIRED.
24 VAC WIRING.
2
HUMIDIFIER
TRANSFORMER
FURNACE
FAN
MOTOR
FAN CONTROL
L1
(HOT)
L2
M24727
POWER
SUPPLY
10
OFF ON
20
30 40
50
60
1
1
HL
C
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.
24 VAC WIRING.
2
HUMIDIFIER
TRANSFORMER
2-SPEED
FAN
MOTOR
DPST
SWITCHING
RELAY
FAN CONTROL
L1
(HOT)
L2
M24728
POWER
SUPPLY
H8908
10
OFF ON
20
30 40
50
60
M24729
L1
(HOT)
L2 1
2
1
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.
24V WIRING.
HUMIDIFIER
TRANSFORMER
WATER
SOLENOID
LEAD WIRE
CURRENT
SENSING
RELAY C
LO
HI
H8908
10
OFF ON
20
30 40
50
60

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
5 69-1341EF—07
Fig. 15. Wiring H8908 in line with
air pressure switch/sail switch and humidifier.
Fig. 16. Wiring H8908 with steam humidifiers.
Fig. 17. Wiring H8908 with VisionPRO® IAQ on typical 2-stage furnace.
Fig. 18. Wiring H8908 with VisionPRO®
Thermostat for dehumidification.
Fig. 19. Typical wiring diagram for HR150,
HR200, ER150 and ER200 Ventilator
or DH90 Dehumidifier applications.
M24730B
L1
(HOT)
L2
1
1
2
POWER SUPPLY. PROVIDE DISCONNECT MEANS
AND OVERLOAD PROTECTION AS REQUIRED.
24V WIRING.
HUMIDIFIER
TRANSFORMER
AIR
PRESSURE SWITCH/
SAIL SWITCH
H8908
10
OFF ON
20
30 40
50
60
2
M24731
11
1
FOLLOW THE INSTALLATION INSTRUCTIONS
INCLUDED WITH THE STEAM HUMIDIFIER
TO WIRE THE SYSTEM FAN.
NOTE:
HUMIDIFIER
TO
SYSTEM
FAN
HUMIDISTAT
TERMINALS
FAN WIRING
TERMINALS
24V WIRING.
H8908
10
OFF ON
20
30 40
50
60
EQUIPMENT INTERFACE MODULE
M24724B
H8908B
10
OFF ON
20
30 40
50
60
1
2
3
C
R
RC
RH
1
2
3
24 VAC
H1
U
M2
D1
H
M2
V1
N
T2
OR
L
NOT USED
OUT1
OUT2
IN1
IN2
DATS1
DATS2
CONV. HP
W1
W2
W3
Y
Y2
G
O/B
AUX
AUX2
Y
Y2
G
TH9421 VISION PRO
THERMOSTAT
24 VOLT
TRANSFORMER
SYSTEM
TRANSFORMER
S688 AIR
PRESSURE
SWITCH/
SAIL SWITCH
COM N.O. N.C.
C
R
L2
L1
C
R
L2
L1
HE225/HE265
HUMIDIFIER
STAGE 1
HEAT
STAGE 2
HEAT
COMPRESSOR
C7089U1006
FAN
RELAY
HEATING
RELAY OR
VALVE COIL
COOLING
CONTACTOR
COIL
FAN
RELAY
COIL
PROVIDE OVERLOAD PROTECTION
AND DISCONNECT MEANS AS REQUIRED. M24725
1
1
VISIONPRO®THERMOSTAT
Y2
L
A
W2
S1
S2
RC
R
W
Y
G
CH8908D
10
OFF ON
20
30 40
50
60
VENTILATOR/DEHUMIDIFIER
M24732
TERMINALS
Fresh Air VentilationSystem
Système de ventilation à air frais
H8908D
10
OFF ON
20
30 40
50
60

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
69-1341EF—07 6
CHECKOUT
Turn the H8908 dial to “ON” to test proper installation.
See Fig. 20.
You will hear an audible click if installed correctly, and
water will begin flowing to the humidifier.
Fig. 20. Turn humidistat on.
OPERATION
Humidity Control Adjustment
To maintain optimal humidity levels without causing
condensation on cold surfaces such as windows, the
homeowner must adjust the setpoint as the outdoor
temperature changes.
To reduce the relative humidity, lower the setpoint
approximately three percent relative humidity every 24
hours. To increase the relative humidity, increase the
setpoint approximately three percent relative humidity
every 24 hours.
Setpoint Adjustment
Set the humidity setpoint according to the prevailing
outdoor temperature. Recommended settings are
available on the control and in the table below.
Table 1. Recommended Humidity
Controller Settings.
M24723
Humidity Control
Régulateur d'humidité
-20 F
-10 F
0F
+10 F
+20 F
Over 20F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 C
-25 C
-20 C
-10 C
-5 C
Over 0 C
Outdoor Temperature Recommended
H8908A,B Setpoints°F °C
-20 -29 15
-10 -23 20
0-18 25
+10 -12 30
+20 -7 35
>+20 >-7 40
Outdoor Temperature Recommended
H8908C,D Setpoints°F °C
+70 +21 50
+75 +24 40
+80 +27 35
+85 +29 30
+90 +32 25
>+100 >+38 20

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
7 69-1341EF—07

H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Toronto, Ontario M1V 4Z9
customer.honeywell.com
® U.S. Registered Trademark
© 2010 Honeywell International Inc.
69-1341EF—07 T.D. Rev. 11-10
Printed in U.S.A.

NOTICE D'INSTALLATION
Place Bar Code Here
69-1341EF-07
Humidistat H8908A/B
Déshumidistat H8908C/D
APPLICATION
Les humidistats et les déshumidistats basse tension de
la gamme H8908 assurent la régulation précise de
l'humidification, la déshumidification et la ventilation dans
toute la maison. Ils fonctionnent au moyen d'un
interrupteur unipolaire unidirectionnel à rupture brusque,
à l'épreuve de la poussière. Ils peuvent être installés sur
une gaine ou sur un mur.
AVANT D'INSTALLER CET
APPAREIL…
1. Lire attentivement les présentes instructions. Le
fait de ne pas les suivre risque d'endommager le
produit ou de constituer un danger.
2. Vérifier les caractéristiques spécifiées dans les
instructions et indiquées sur le produit, et s'assurer
que celui-ci correspond à l'application prévue.
3. L'installateur doit être un technicien d'expérience
ayant reçu une formation pertinente.
MISE EN GARDE
Risque de blessure.
Peut donner un choc électrique.
Couper l'alimentation avant de procéder à
l'installation.
REMARQUE : Les connexions du H8908 et du
thermostat ne sont pas communes.
Fig. 1. Régulateur H8908 A et D.
Fig. 2. Régulateur H8908 B et C.
M24726
Humidity Control
Régulateur d'humidité
-20 F
-10 F
0 F
+10 F
+20 F
Over 20 F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 C
-25 C
-20 C
-10 C
-5 C
Over 0 C
MF13371
FENTE DE DÉGAGEMENT
DU BOÎTIER
ORIFICE POUR LE
CÂBLAGE DANS LES
INSTALLATIONS SUR GAINE

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
69-1341EF—072
INSTALLATION SUR UNE GAINE
1. Choisir l'emplacement sur la gaine.
Fig. 3. Emplacements possibles pour installation sur
une gaine.
2. Coller le gabarit sur la gaine à l'emplacement
choisi. Percer les trous pour les vis de montage. À
l'aide de cisailles à métal, découper la tôle en suiv-
ant la ligne pointillée.
Fig. 4. Percer les trous et découper la gaine.
3. Amener un fil double basse tension pour ventilateur
jusqu'à l'emplacement de montage sur la gaine.
Voir la Fig. 5.
IMPORTANT
Utiliser du fil de calibre 18 à 22. Prévoir une
quinzaine de centimètres (6 po) de fil pour
effectuer le raccordement de l'humidistat.
Fig. 5. Amener le fil jusqu'à l'emplacement de montage.
MONTAGE À DISTANCE DANS
UNE PIÈCE
1. Choisir l'emplacement de montage dans la pièce.
REMARQUE : Choisir un emplacement à l'abri des cou-
rants d'air et de l'humidité excessive. Ne
pas installer l'appareil près des portes ou
des fenêtres ni dans la salle de bain ou la
cuisine. Voir la figure 6.
Fig. 6. Choisir l'emplacement dans la pièce.
2. Découper un trou de 2,5 cm (1 po) pour passer le fil
dans le mur.
3. Amener un fil double basse tension pour ventilateur
jusqu'à l'emplacement de montage dans la pièce.
Voir la Fig. 5.
IMPORTANT
Utiliser du fil de calibre 18 à 22. Prévoir une
quinzaine de centimètres (6 po) de fil pour
effectuer le raccordement de l'humidistat.
Fig. 7. Amener le fil jusqu'à l'emplacement de
montage.
EMPLACEMENTS POSSIBLES
RETOUR
D’AIR
RETOUR
D’AIR
MAXIMUM
152 mm (6 po) MINIMUM
381 mm (15 po)
EMPLACEMENT
PRÉFÉRABLE
GAINE DE
RETOUR D’AIR MF13369A
M24800
MF24720
FIL DOUBLE POUR VENTILATEUR
DE CALIBRE 18 À 22
ALIMENTATION
D’AIR
RETOUR
M24718
M24721

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
3 69-1341EF—07
4. Retirer la plaque de montage de l'humidistat. Dans
le cas d'une installation sur une gaine, insérer la
garniture d'étanchéité sur la plaque de montage.
Voir la Fig. 8.
REMARQUE : Utiliser la garniture seulement pour une
installation sur une gaine. Ne pas l'utiliser
dans le cas d'une installation sur un mur.
Fig. 8. Poser la garniture d'étanchéité.
5. Poser la plaque de montage sur la gaine ou à
l'emplacement choisi dans la pièce. Fixer à la gaine
avec les quatre vis de 25 mm (1 po) fournies. Fixer
au mur avec les deux vis de 25 mm (1 po) fournies.
Fig. 9. Poser la plaque de montage sur la gaine ou sur
le mur.
M24733
M24722

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
69-1341EF—07 4
RACCORDEMENT
MISE EN GARDE
Risque de blessure
Peut causer des chocs électriques et des
blessures.
Débrancher toute source d'alimentation avant
d'installer ou de réparer.
Tout le câblage doit être conforme aux codes et aux
règlements locaux. Effectuer les raccordements en
suivant la notice technique de l'humidificateur, du
déshumidificateur ou du ventilateur si elle existe. Sinon,
consulter les schémas de raccordement aux figures Fig.
12–19.
IMPORTANT
Pour certains modèles de commandes de
ventilateur qui ont des connections pour un
humidificateur, le relais ampéremétrique,
interrupteur à ailette ou un pressostat d'air n'est
pas nécessaire. Si vous n'utilisez pas de relais
ampéremétrique, interrupteur à ailette ou
pressostat d'air, l'humidificateur doit être mis
sous tension en même temps que le ventilateur.
Dans les applications avec ventilateur à plusieurs
vitesses, ne pas raccorder le côté haute tension
du transformateur à la même source
d'alimentation que celle du ventilateur de
l'appareil de chauffage. Il pourrait en résulter un
grillage prématuré du transformateur. Avec les
humidificateurs HE365 avec ventilateur, ne
raccorder que les deux fils jaunes au régulateur.
Les deux fils rouges ne servent que dans le cas
de régulateurs d'humidité électroniques.
6. Utiliser des connecteurs de fils pour raccorder les
fils basse tension aux connecteurs de l'humidistat
H8908. Consulter les Fig. 6–19 pour connaître les
configurations possibles.
Fig. 10. Raccorder l'humidistat.
7. Pour monter l'humidistat, accrocher les deux
charnières au haut du couvercle arrière aux pattes
au haut de la plaque de montage. Appuyer sur le
bas de l'humidistat pour enclencher la charnière du
bas. Un clic se fait entendre lorsque l'humidistat est
bien en place.
Fig. 11. Fixer l'humidistat sur la plaque de montage.
Fig. 12. Raccordement du H8908 avec
asservissement du ventilateur.
Fig. 13. Raccordement du H8908 avec un moteur de
ventilateur à deux vitesses.
M24734
M24801
H8908
1
1
2
FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRELES
SURCHARGES.
CÂBLAGE 24 V c.a.
2
HUMIDIFICATEUR
TRANSFORMATEUR
MOTEUR DU
VENTILATEUR DE
L’APPAREIL DE
CHAUFFAGE
COMMANDE DU
VENTILATEUR
L1
(SOUS
T
ENSION)
L2
MF2472
7
ALIMENTATION
10
OFF ON
20
30 40
50
60
1
1
HL
C
2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
CÂBLAGE 24 V c.a.
2
HUMIDIFICATEUR
MOTEUR
VENTILATEUR
2 VITESSES
RELAIS
COMMUTATION
BIPOL. UNIDIR.
FAN CONTROL
L2
MF24728
H8908
10
OFF ON
20
30 40
50
60
L1
(SOUS
TENSION)
COMMANDE DU
VENTILATEUR
ALIMENTATION
TRANSFORMATEUR

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
5 69-1341EF—07
Fig. 14. Schéma de raccordement typique d'un relais
à capteur de courant avec un humidificateur.
Fig. 15. Raccordement du H8908 en série avec
pressostat d'air/interrupteur à ailette et
humidificateur.
Fig. 16. Raccordement du H8908 avec un
humidificateur à vapeur.
Fig. 17. Raccordement du H8908 avec un VisionPRO® IAQ sur un système de chauffage typique à deux étages.
MF24729
L2
1
2
1
2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
CÂBLAGE 24 V c.a.
FILS DU
SOLÉNOÏDE
DE L’EAU
RELAIS À
CAPTEUR DE
COURANT C
LO
HI
H8908
10
OFF ON
20
30 40
50
60
HUMIDIFICATEUR
L1 (SOUS
TENSION)
TRANSFORMATEUR
MF24730B
L2
1
2
PRESSOSTAT D'AIR/
INTERRUPTEUR À AILETTE
H8908
10
OFF ON
20
30 40
50
60
1
2
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE
COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
CÂBLAGE 24 V c.a.
HUMIDIFICATEUR
L1 (SOUS
TENSION)
TRANSFORMATEUR
MF24731
11
1
SUIVRE LES INSTRUCTIONS D’INSTALLATION
DE L’HUMIDIFICATEUR À VAPEUR POUR
RACCORDER LE VENTILATEUR DU SYSTÈME.
REMARQUE :
HUMIDIFICATEUR
VERS LE
VENTILATEUR
DU SYSTÈME
BORNES DE
L’HUMIDISTAT
BORNES DE RACCORDEMENT DU
VENTILATEUR
CÂBLAGE 24 V c.a.
H8908
10
OFF ON
20
30 40
50
60
MODULED’INTERFACE DEL’ÉQUIPEMENT
MF24724B
H8908B
10
OFF ON
20
30 40
50
60
1
2
3
C
R
RC
RH
1
2
3
24 V C.A.
H1
U
M2
D1
H
M2
V1
N
T2
OU
L
NON UTILISÉ
OUT1
OUT2
IN1
IN2
DATS1
DATS2
CL A SSI Q U E THERM O-
POM PE
W1
W2
W3
Y
Y2
G
O/B
AUX
AUX2
Y
Y2
G
THERMOSTAT
VISION PRO TH9421
TRANSFORMATEUR 24 V
TRANSFORMATEUR
DU SYSTÈME
PRESSOSTAT D'AIR/
I N T ERRU P TEU R À A I L ET T E S688
COM N.O. N.C.
C
R
L2
L1
C
R
L2
L1
HUMIDIFICATEUR
HE225/ HE265
CO M P RESSEU R
C7089U1006
CHAUFFAGE
ÉTAGE 1
CHAUFFAGE
ÉTAGE 2
REL A I S D E
VENTI LATEUR

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
69-1341EF—07 6
Fig. 18. Raccordement du H8908 avec un thermostat
VisionPRO® pour la déshumidification.
Fig. 19. Schéma de raccordement typique dans des
applications de ventilation avec un HR150, HR200,
ER150 et ER200 ou de déshumidification avec un
DH90.
FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE
ET UNE PROTECTION CONTRE LES SURCHARGES.
MF24725
1
1
THERMOSTAT VISIONPRO
®
Y2
L
A
W2
S1
S2
RC
R
W
Y
G
CH8908D
10
OFF ON
20
30 40
50
60
RELAIS DE
CHAUFFAGE
OU BOBINE
DE LA VANNE
BOBINE DU
CONTACTEUR DE
REFROIDISSEMENT
BOBINE DU
RELAIS DU
VENTILATEUR
VENTILATEUR/DÉSHUMIDIFICATEUR
MF24732
BORNES
Fresh Air VentilationSystem
Système de ventilation à air frais
H8908D
10
OFF ON
20
30 40
50
60

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
7 69-1341EF—07
VÉRIFICATION
Tourner le cadran du H8908 jusqu'à la position
« marche » pour vérifier le fonctionnement de
l'installation. Voir la Fig. 20.
Si l'installation est bien effectuée, un clic se fait entendre
et l'eau commence à circuler dans l'humidificateur.
Fig. 20. Tourner l'humidistat pour le mettre en
marche.
FONCTIONNEMENT
Réglage du régulateur d'humidité
Pour obtenir un niveau d'humidité optimal sans
condensation sur les surfaces froides comme les
fenêtres, il faut régler le point de consigne de l'humidité
en fonction de la température extérieure.
Pour diminuer le taux d'humidité relative, abaisser le point
de consigne d'environ trois pourcents d'humidité relative
aux 24 heures. Pour augmenter le taux d'humidité
relative, augmenter le point de consigne d'environ trois
pourcents d'humidité relative aux 24 heures.
Réglage du point de consigne
Régler le point de consigne d'humidité relative en tenant
compte de la température extérieure. Les réglages
recommandés sont indiqués sur le régulateur et dans le
tableau ci-dessous.
Tableau 1. Réglages d'humidité recommandés.
M24723
Humidity Control
Régulateur d'humidité
-20 F
-10 F
0F
+10 F
+20 F
Over 20F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 C
-25 C
-20 C
-10 C
-5 C
Over0 C
Température extérieure Point de consigne
recommandé -
H8908 A, B° C ° F
-29 -20 15
-23 -10 20
-18 0 25
-12 +10 30
-7 +20 35
>-7 >+20 40
Température extérieure Point de consigne
recommandé -
H8908 C, D° C ° F
+21 +70 50
+24 +75 40
+27 +80 35
+29 +85 30
+32 +90 25
>+38 >+100 20

HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
Honeywell Limited-Honeywell Limitée
35, Dynamic Drive
Toronto (Ontario) M1V 4Z9
customer.honeywell.com
® Marque de commerce déposée aux É.-U.
© 2010 Honeywell International Inc.
Tous droits réservés
69-1341EF—07 T.D. Rev. 11-10
Imprimé aux États-Unis
This manual suits for next models
1
Table of contents
Languages:
Other Honeywell Humidistat manuals

Honeywell
Honeywell HumidiPRO H6062 User manual

Honeywell
Honeywell HP970A Mounting instructions

Honeywell
Honeywell HumidiPRO H6062 User manual

Honeywell
Honeywell H8908B Humidistat User manual

Honeywell
Honeywell H8908ASPST - Humidistat Control User manual

Honeywell
Honeywell H8908B Humidistat User manual

Honeywell
Honeywell HumidiPRO H6062 User manual
