geo-FENNEL Ecoline EL 607 User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
DE | EN | FR
E COLI N E
EXACTLY WHATYOU NEED.
ECOLINE EL 607

2www.geo-fennel-ecoline.de
DE
MERKMALE1
• 2 vertikale Laserlinien im 90°-Winkel zueinander
• 1 horizontale Laserlinie
• Lotpunkt zum Boden
• Laserlinien einzeln schaltbar
• Lotfunktion
• Selbstnivellierfunktion kann für Manuelleinsatz ausgeschaltet werden
• Optisches und akustisches Signal, wenn außerhab des
Selbstnivellierbereiches
• Integriertes Bodenstativ
• 360°-Teilkreis
• 5/8“-Anschluss am Gerät
• Einsatz mit Empfänger (optional)
TECHNISCHE DATEN
Selbstnivellierbereich ± 3,5°
Genauigkeit ± 3 mm / 10 m
Arbeitsbereich ohne Empfänger 20 m* (Radius)
Arbeitsbereich mit Empfänger 60 m (Radius)
Stromversorgung 3 x AA Alkaline
Betriebsdauer (alle Linien geschaltet) 8h
Staub-/ Wasserschutz IP 54
Laserdiode / Laserklasse 635 nm / 2
Temperaturbereich -10°C bis +45°C
Gewicht (Gerät mit Batterien) 1,0 kg
*abhängig von der Raumhelligkeit
LIEFERUMFANG
EL 607, Lasersichtbrille, 3 x AA Alkalinebatterie, Hartschalenkoffer,
Bedienungsanleitung

3
E C OL I N E
DE
BEDIENELEMENTE 2
1. Dosenlibelle
2. Bedienfeld
3. AN-/AUS-Schalter und Transportsicherung
4. Justierbare Füße
5. 5/8“-Adapter für Stativ (unten)
6. 360°-Teilkreis
7. Batteriefach (Rückseite)
8. Laseraustrittsfenster
8
3
5
2
6
7
4
1

4www.geo-fennel-ecoline.de
DE
7
6
5
2
1
3
4
BEDIENFELD
1. AN/AUS horizontale Laserlinie H
2. Manuell-LED
3. AN/AUS Manuell-Funktion
4. AN/AUS vertikale Laserlinie V1
und V2
5. AN/AUS-LED
6. AN/AUS Empfängerfunktion
7. LED Empfängerfunktion
STROMVERSORGUNG
3 x AA Alkalinebatterien in das Batteriefach einlegen (Polarität beachten)
und Batteriefach wieder verschließen.
Wenn die AN-/AUS-LED blinkt, m üssen die Batterien ersetzt werden.
GERÄT AUFSTELLEN
1. Auf Stativ: Gerät mit der 5/8“-Stativanzugsschraube eines handelsübli-
chen Baustativs verbinden.
2. Auf dem Fußboden: Mit dem Bodenstativ (fest mit dem Gerät verbun-
den) aufstellen.
Gerät mit Hilfe der Dosenlibelle im Bedienfeld immer möglichst waagerecht
aufstellen, damit die Selbstnivellierung des Gerätes einwandfrei arbeitet.
Feinjustierung durch justierbare Stativbeine vornehmen.

5
E C OL I N E
DE

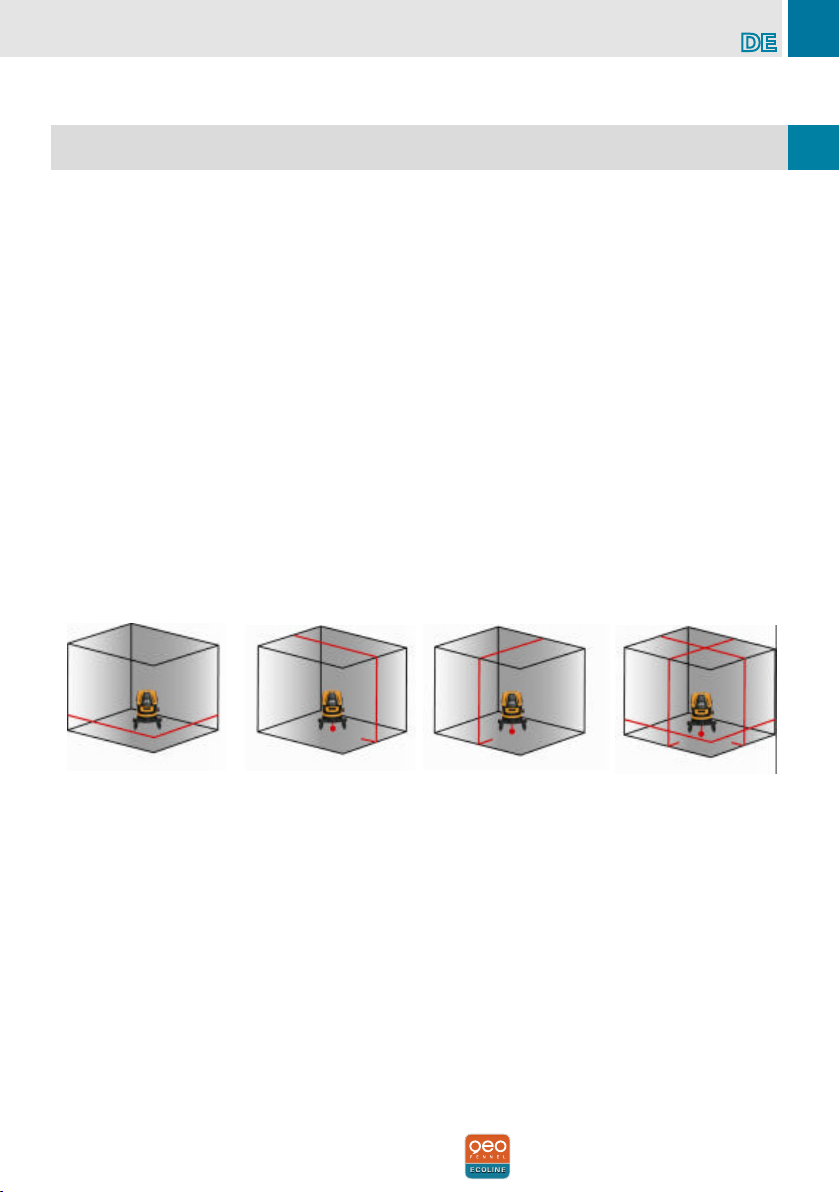

Die Laserlinien können einzeln oder zusammen geschaltet werden:
Linie H Linie V1 Linie V2 Alle Linien
GERÄT EINSCHALTEN 3
AN-/AUS-Schalter in Position „ON“ bringen. Das Gerät ist nun betriebs-
bereit (AN/AUS-LED leuchtet). Steht das Gerät zu schräg (außerhalb des
Selbstnivellierbereiches), ertönt ein akustisches Warnsignal. Eingeschaltete
Laserlinien blinken als zusätzliche Warnung.
Zum Ausschalten AN-/AUS-Schalter wieder in Postion „OFF“ stellen. Das
Gerät ist nun ausgeschaltet, und der Kompensator wird blockiert, um Be-
schädigungen während des Transportes zu vermeiden.
BEACHTE: Bevor das Gerät in den Koffer gepackt wird, AN-/AUS-Schalter
immer in Position „OFF“ stellen!
Ein akustisches Warnsignal ertönt, wenn dies einmal übersehen wurde.
MANUELL-FUNKTION
Die MANUELL-Funktion ist nur möglich im OFF-Zustand des Gerätes (da
andernfalls Kompensatoralarm ausgelöst würde). Dazu MANUELL-Taste (3)
drücken (MANUELL-LED blinkt) und dann gewünschte Linien schalten. Nun
kann der EL 607 in Schrägpositionen angewendet werden. manuell-Taste
erneut drücken, um das Gerät wieder auszuschalten.

6www.geo-fennel-ecoline.de
DE
Der EL 607 kann zur Verlängerung des Arbeitsbereiches oder bei Einsatz un-
ter ungünstigen Lichtverhältnissen mit dem Empfänger eingesetzt werden.
Bei Verwendung des Empfängers Taste „P“ am EL 607 drücken (Kontroll-
lampe neben der Taste leuchtet). Der EL 607 ist nun auf Empfängerbetrieb
umgeschaltet (die Laserlinien sind dann etwas schwächer sichtbar).
Der Arbeitsbereich kann dadurch auf 60 m erweitert werden. Weitere Hin-
weise siehe Bedienungsanleitung des Empfängers.
EMPFÄNGERBETRIEB4

7
E C OL I N E
DE
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustritts-
fenster; Sturz oder starker Stoß. Bitte Genauigkeit überprüfen.
Große Temperaturveränderungen: wenn das Gerät aus warmer Umgebung
in eine kalte oder umgekehrt gebracht wird, vor Benutzung einige Minuten
warten.
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit wei-
chem Tuch reinigen (ggfs. Tuch etwas in Wasser tränken). Wenn das Gerät
feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen,
wenn es absolut trocken ist. Transport nur in Originalbehälter oder- tasche.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere
Geräte stört (z.B. Navigationseinrichtungen); durch andere Geräte gestört
wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstärke z.B. in der
unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61326:2003, EN
55011:2002, EN 61000-3-2:2006, EN 61000-3-3:2005, EN 61010-1:2001.
SICHERHEITSHINWEISE 5

8www.geo-fennel-ecoline.de
DE
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum.
Die Garantie erstreckt sich nur auf Mängel wie Material-oder Herstelungs-
fehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantie-
anspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechani-
scher Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und
Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn
das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Garantiefall
die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches
oder ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt
das Auslaufen der Batterie nicht als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die An-
weisungen der Bedienungsanleitung zu halten. Alle Geräte sind vor der
Auslieferung genauestens überprüft worden. Der Anwender sollte sich
trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes über-
zeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder
absichtlich falsche Verwendung sowie daraus eventuell resultierende
Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und ent-
gangenen Gewinn durch Naturkatastrophen wie z.B. Erdbeben, Sturm,
Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwen-
dung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgan-
genen Gewinn durch geänderte oder verlorene Daten, Unterbrechung
des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mög-
liche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgange-
nen Gewinn resultierend aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch
unsachgemäße Verwendung oder in Verbindung mit Produkten anderer
Hersteller verursacht wurden.

9
E C OL I N E
DE
WARN- UND SICHERHEITSHINWEISE
∙ Bitte richten Sie sich nach den Anweisungen der Bedienungsanleitung.
∙ Anleitung vor Benutzung des Gerätes lesen.
∙ Blicken Sie niemals in den Laserstrahl,auch nicht mit optischen Instru-
menten. Es besteht die Gefahr von Augenschäden.
∙ Laserstrahl nicht auf Personen richten.
∙ Die Laserebene soll sich über der Augenhöhe von Personen befinden.
∙ Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fach-
händler durchführen lassen.
∙ Keine Warn- oder Sicherheitshinweise entfernen.
∙ Lasergerät nicht in Kinderhände gelangen lassen.
∙ Gerät nicht in explosionsgefährdeter Umgebung betreiben.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN
IEC 60825-1:2008-05.
Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl
durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
Bitte unbedingt beachten:
Wenn Sie Geräte zur Reparatur / zur Justage an uns zurücksenden,
entnehmen Sie bitte unbedingt aus Sicherheitsgründen Akkus oder
Batterien aus dem Gerät!
Danke.

10 www.geo-fennel-ecoline.com
EN
FEATURES1
• 2 vertical laser lines at 90° to each oher
• 1 horizontal laser line
• Plumb down beam
• Laser lines switchable separately
• Plumbing function
• Self-levelling function can be locked for manual use
• Audible and visual alarm when out of self-levelling range
• Integrated floor tripod
• 360° circle
• 5/8“ connection at the bottom
• Use with receiver (optional)
TECHNICAL SPECIFICATIONS
Self-levelling range ± 3,5°
Accuracy ± 3 mm / 10 m
Working range w/o receiver 20 m* (radius)
Working range with receiver 60 m (radius)
Power supply 3 x AA Alkaline
Operating time (all lines switched on) 8h
Dust / water protection IP 54
Laser diode / laser class 635 nm / 2
Temperature range -10°C to +45°C
Weight (instrument with battery) 1,0 kg
*depending on room illumination
SUPPLIED WITH
EL 607, laser glasses, 3 x AA Alkaline battery, hard case, user manual

11
E C OL I N E
EN

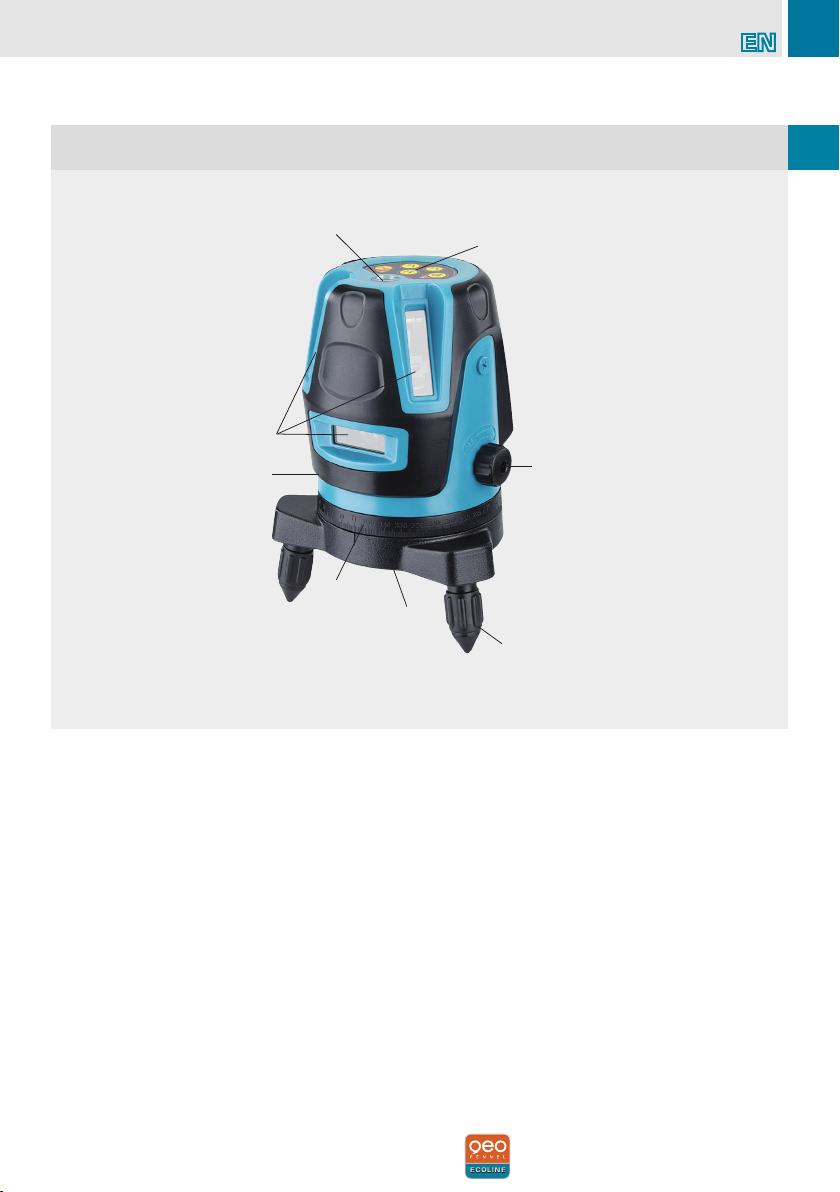

OPERATIONAL ELEMENTS 2
1. Circular bubble
2. Keypad
3. ON/OFF knob / transport lock
4. Adjustable support leg
5. 5/8“ thread for tripod
6. 360° circle
7. Battery compartment
8. Laser emitting windows
8
3
5
2
6
7
4
1

12 www.geo-fennel-ecoline.com
EN
7
6
5
2
1
3
4
KEYPAD
1. ON/OFF horizontal laser line H
2. MANUAL LED
3. ON/OFF MANUAL function
4. ON/OFF vertical laser line V1 and V2
5. ON/OFF LED
6. ON/OFF receiver mode
7. LED receiver mode
POWER SUPPLY
Put in 3 x AA Alkaline batteries into the battery case (take care to polarity)
and close battery compartment.
When the ON/OFF LED flashes the batteries must be replaced.
SET UP THE INSTRUMENT
1. On a tripod: Connect the laser to the 5/8“ retaining bolt of a builder‘s
tripod.
2: On the floor: Set up the laser on the floor tripod.
Set up the instrument as upright as possible by means of the ciruclar vial of
the keypad to allow the self-levelling system to function within the range.
Fine adjustment with adjustable tripod legs.

13
E C OL I N E
EN
The laser lines can be switched on and off independently of each other or
together:
Line H Line V1 Line V2 All lines
POWER ONTHE INSTRUMENT 3
Set ON/OFF knob in position „ON“. Instrument is now ready for use (POW-
ER LED is illuminated). An audible and optical (blinking lines) alarm indica-
tes if the instrument was set up outside of compensator rage of ± 3,5 °.
Set up instrument on a more even surface.
To switch off instrument bring ON/OFF knob into position „OFF“. Instru-
ment is now switched off and the compensator is blocked to avoid dama-
ges during transport.
NOTE: During transport ON/OFF knob (compensator clamp) no. 3 must be
set to „OFF“. Disregard may lead to damage of compensator.
MANUAL-FUNCTION
MANUAL-function is only available in OFF-mode (as otherwise compensa-
tor alarm would start). Press MANUAL key (3) (MANUAL LED is blinking)
and choose desired laser lines. Now EL 607 can be used in slope position.
Press MANUAL key again to switch off the instrument.

14 www.geo-fennel-ecoline.com
EN
USE WITH RECEIVER
To prolong the working range or at unfavourable light conditions EL 607 can
be used with receiver.
Press button „P“ (operating lamp besides the button is illuminated) to
change to receiver mode. The receiver can now detect the signal of EL 607
(the visibility of the laser lines is weaker in this mode).
The working range can be extended up to 60 meters by use of the receiver.
More detailed information you will find in user manual of the receiver.
4

15
E C OL I N E
EN
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic windows; dirty laser emitting win-
dows; after instrument has been dropped or hit. Please check accuracy.
Large fluctuation of temperature: If instrument will be used in cold areas
after it has been stored in warm areas (or the other way round) please wait
some minutes before carrying out measurements.
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after
any use. If necessary damp cloth with some water. If instrument is wet
clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in
original container / case only.
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other ins-
truments (e.g. navigation systems); will be disturbed by other instruments
(e.g. intensive electromagnetic radiation nearby industrial facilities or radio
transmitters).
CE-CONFORMITY
Instrument has CE-mark according to EN 61326:1997, EN 55022,
EN 61000-4-2/-3.
SAFETY NOTES 5

16 www.geo-fennel-ecoline.com
EN
WARRANTY
This product is warranted by the manufacturer to the original purchaser to
be free from defects in material and workmanship under normal use for
a period of two (2) years from the date of purchase. During the warranty
period, and upon proof of purchase, the product will be repaired or replaced
(with the same or similar model at manufacturers option), without char-
ge for either parts or labour. In case of a defect please contact the dealer
where you originally purchased this product. The warranty will not apply to
this product if it has been misused, abused or altered. Without limiting the
foregoing, leakage of the battery, bending or dropping the unit are presu-
med to be defects resulting from misuse or abuse.
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in
operators’ manual. Although all instruments left our warehouse in per-
fect condition and adjustment the user is expected to carry out periodic
checks of the product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of
results of a faulty or intentional usage or misuse including any direct,
indirect, consequential damage, and loss of profits.
3. The manufacturer, or its representatives, assumes no responsibility for
consequential damage, and loss of profits by any disaster (earthquake,
storm, flood etc.), fire, accident, or an act of a third party and/or a usage
in other than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for
any damage, and loss of profits due to a change of data, loss of data
and interruption of business etc., caused by using the product or an
unusable product.
5. The manufacturer, or its representatives, assumes no responsibility for
any damage, and loss of profits caused by usage other than explained
in the users‘ manual.
6. The manufacturer, or its representatives, assumes no responsibility for
damage caused by wrong movement or action due to connecting with
other products.

17
E C OL I N E
EN
SAFETY INSTRUCTIONS
∙ Follow up instructions given in user manual.
∙ Do not stare into beam. Laser beam can lead to eye injury. A direct look into
the beam (even from greater distance) can cause damage to your eyes.
∙ Do not aim laser beam at persons or animals.
∙ The laser plane should be set up above eye level of persons.
∙ Use instrument for measuring jobs only.
∙ Do not open instrument housing. Repairs should be carried out by
authorized workshops only. Please contact your local dealer.
∙ Do not remove warning labels or safety instructions.
∙ Keep instrument away from children.
∙ Do not use instrument in explosive environment.
∙ The user manual must always be kept with the instrument.
LASER CLASSIFICATION
The instrument is a laser class 2 laser product according to
DIN IEC 60825-1:2008-05.
It is allowed to use unit without further safety precautions.
Eye protection is normally secured by aversion responses and the blink reflex.
The laser instrument is marked with class 2 warning labels.
Please note:
If you return instruments for repair / for adjustment to us please
disconnect batteries or rechargeable batteries from the instrument -
this is for safety reasons!
Thank you.

18 www.geo-fennel-ecoline.fr
FR
CARACTERISTIQUES1
• 2 lignes laser verticales à 90° l‘une de l‘autre
• 1 ligne laser horizontale
• Point d‘aplomb permanent de 90°
• Lignes pouvant être activées séparément
• Fonction d‘aplomb
• Possibilité de bloquer le laser pour travallier en manuel
• Signal sonore et visible en dehors de la plage d‘auto-nivellement
• Utilisation avec trépied de sol
• Cercle gradué 360°
• Filetage 5/8“ sur le dessous de l‘instrument
• Utilisation avec cellule (en option)
CARACTERISTIQUESTECHNIQUES
Plage d‘auto-nivellement ± 3,5°
Précision ± 3 mm / 10 m
Portée sans cellule 20 m* (rayon)
Portée avec cellule 60 m (rayon)
Alimentation 3 x AA Alcaline
Autonomie (toutes lignes allumées) 8h
Etanchéité IP 54
Diode / classe du laser 635 nm / 2
Plage de température -10°C à +45°C
Poids (instrument avec piles) 1,0 kg
*dépend des conditions de luminosité
INCLUS DANS LE COFFRET
EL 607, lunettes laser, 3 x AA piles alcalines, mallette en plastique, mode
d‘emploi

19
E C OL I N E
FR
DESCRIPTION 2
1. Nivelle circulaire
2. Clavier
3. Bouton ON/OFF / verrouillage de transport
4. Pieds ajustables
5. Filetage 5/8“ pour trépied
6. Cercle gradué 360°
7. Compartiment piles
8. Vitres protection laser
8
3
5
2
6
7
4
1

20 www.geo-fennel-ecoline.fr
FR
7
6
5
2
1
3
4
CLAVIER
1. Bouton ON/OFF de l‘horizontale H
2. Diode du mode MANUEL
3. Bouton ON/OFF du mode MANUEL
4. Bouton ON/OFF de la verticale V1 et
de la verticale V2
5. Diode ON/OFF du laser
6. Bouton ON/OFF de la fonction
cellule
7. Diode de la fonction cellule
BATTERIES
Mettre 3 x AA piles alcalines dans le compartiment de piles (attention à la
polarité) et fermer le compartiment.
Quand la diode ON/OFF clignote les piles doivent être remplacées.
INSTALLATION DU LASER
1. Sur un trépied: Vissez le laser sur la pompe de filetage 5/8“ du trépied.
2. Sur le sol: Installez le laser sur le mini trépied fourni de série.
Installez le laser le plus droit possible en centrant la vielle dans son cercle
pour permettre au laser de fonctionner en étant dans la plage de compen-
sation.
Il est possible d‘ajuster le laser grâce à ses pieds réglables.
